机械密封件的安装与拆卸
82184-10机械密封更换步骤
82184--10 陕西BDO 机械密封的更换步骤第一章拆卸准备工作1、合适的起重设备和辅件（起吊机械密封）。
2、保证搅拌器下方空间足够大，便宜搅拌器零部件的搬运；地板刚性足够好，足以承载搅拌器零部件的重量。
第二章安全防护1、维修过程中，如果容器内的有毒物质泄漏，会造成严重伤害甚至危害生命。
当容器内的物料具有危害性时，维修工作开始前，一定要排空容器并将之彻底清洗。
并且，要将安装缝隙、挂轴装置、搅拌轴和法兰处的残留物全部清除。
2、危险物料会对生命健康、安全和自然环境造成破！物料很有可能已经进入到冲洗环系统，或者很有可能已经粘附在搅拌器的所有零部件上。
确保容器内不存在任何能够威胁到健康、安全和环境的液体、固体颗粒或者气体。
尤其要重点清理挂轴装置、冲洗系统和机械密封。
3、配备当地规定的防护装置，例如防护衣和防护面具。
4、机封拆卸前，保证无害、无毒和不具危险性的物料可以从搅拌嘴处排出。
5、坠物导致伤亡，并可能损坏设备。
在这个起吊过程中，吊臂下严禁站人。
封锁安装区域。
检查所有搅拌器部件的重量，选择合适的起吊装置和辅助部件。
吊钩必须可以旋转，并配有防脱钩装置。
第三章 拆卸步骤 一、准备工作 1、切断电机电源 2、移除防护罩（3080）防护罩3080，共四块。
密封液管道，低进高出。
3、排干机械密封中密封液，并将密封液管道拆除。
4、松开机械密封卡片（012），将其插入轴套的沟槽中重新固定。
5、松开轴套抱箍（020）。
二、松开保压装置小注：当搅拌轴已经处于悬挂状态，顶丝（3410）旋回太少或者顶盘（3405）未移动会给机封（5000）造成损害（阻挡了机封轴套的移动）。
1、松开锁紧螺母（3415）。
2、将顶丝（3410）尽可能的旋回。
三、将搅拌器调整到截止状态1、均匀的松开机架（3010）和齿轮箱（1500）之间的螺栓（2950-2970）.（以对角的顺序进行）机封卡片，共两块，呈180°分布。
抱箍，上面有两颗内六角螺栓，10mm 内六角扳手。
搅拌机机械密封拆装指导书
搅拌机机械密封拆装指导书搅拌机机械密封拆装指导书设备名称设备型号密封型号可适用处结构总图序号名称序号名称1螺塞23轴承座2壳体24压板3压盖25J型无骨架油封4圆柱头螺钉26叶轮5压板27轴6传动螺栓28O型密封圈7传动套29法兰8压盖30固定座9防护罩31填料10轴用弹性挡圈32托架11O型密填充圈33单向推力球轴承12静环34支座13机械密封35双头螺栓14单列圆锥滚子轴承36螺母15单列圆锥滚子轴承37弹簧垫圈16电动机38销轴17J型无骨架油封39吊环18O型密封圈40索具卸扣19孔用弹性挡圈41弹簧支吊架20单列圆锥滚子轴承42吊环螺钉21垫圈43轴套22轴用弹性挡圈44O型密封圈检修工机具抹布、12寸活动扳手、梅花扳手、榔头、管子钳、专用套管、卡钳、等注意事项1.维修时需开工作票、确定断电后进行检修2.先把后盖的存油放干净以上准备工作确认完成后，按如下要求进行检修工作拆卸步骤1、首先将搅拌机后盖打开。
2、后盖打开以后再拆下轴支架。
3、拆除键销4、拆除机械密封静环压盘螺栓。
5、将轴支架反向套入轴中，并用专用螺栓固定，然后用扳手扳动螺帽，将轴拉出来，拉到一定位置后，用管钳将轴向顺时针方向旋转，直到轴的快速接头完全咬合，再将机械密封挡板取下。
6、卡簧钳将两只卡簧拆下，用螺栓固定在机械密封静环上，这样便于静环的取出。
取出静环后，再将卡静环的卡簧装上，作为撬力点，用起子或撬棍将机封的动环和轴套一起取下。
安装步骤1、为防止轴套内的O型圈在安装时不被损坏，先用生料带将卡簧槽填满，再将轴套与动环座一起套入。
（套入前要把静环卡簧先安装上），并用专用管子均匀敲打到位，然后将卡簧取下。
2、安装动环O型圈，再将动环装上，安装动环时要注意对准凹凸点，并且要求同时进入。
3、安装静环，卡上卡簧。
将静环安装到位，使静环O型圈进入机体并卡上轴套卡簧。
4．将静环压盘装上，再将轴架反向套入，用专用螺栓固定住。
用管钳逆时针方向旋转，将轴的快速接头分离，并且慢慢地将轴压入到位，再紧固静环压盘。
机械密封维护与更换要点
机械密封维护与更换要点导言在工业生产和设备运转过程中，机械密封作为一种常用的密封装置，其维护与更换显得尤为重要。
本文将从机械密封维护的基本原则、周期性检查和保养、故障诊断与处理、更换要点等方面进行详细介绍，帮助读者正确维护和更换机械密封，确保设备正常运转。
一、机械密封维护的基本原则1. 定期保养：机械密封作为设备的重要组成部分，需要定期进行检查和保养，以确保其正常运转及延长使用寿命。
2. 保持清洁：密封件表面应保持清洁，避免污秽物质的积聚导致密封不严。
3. 润滑保养：适时对密封处进行润滑维护，减少摩擦和磨损，延长密封件寿命。
二、周期性检查和保养1. 外观检查：定期检查机械密封外观是否有损坏、变形或裂纹等情况，及时发现问题并处理。
2. 润滑检查：检查密封处的润滑情况，如有干涩或生锈现象，及时添加润滑油。
3. 温度检查：定期检查密封处的温度是否正常，避免因温度过高导致密封失效。
4. 松动检查：检查各连接部位是否有松动现象，及时紧固螺丝，确保密封件正常运转。
三、故障诊断与处理1. 泄漏问题：如果发现机械密封有泄漏现象，首先应检查密封处是否松动或磨损，然后根据具体情况进行修复或更换密封件。
2. 摩擦产热：密封处摩擦过大会产生异常热量，导致密封件受损，应及时查找原因并降低摩擦力。
3. 异常声音：如出现机械密封处异常噪音，可能是密封件磨损或不良润滑引起，需及时检修。
四、更换要点1. 施工前准备：更换机械密封前，应做好相关的施工准备工作，确保操作安全。
2. 拆卸操作：根据设备使用说明书等文献，按规范要求逐步进行密封的拆卸操作。
3. 密封更换：选择合适的机械密封进行更换，并注意安装时的方向和位置。
4. 调试检验：更换完成后，进行密封处的调试检验，确保密封效果正常。
结语通过本文的介绍，相信读者已经了解了机械密封维护与更换的要点，希望大家在实际操作中能够按照正确的方法进行密封的维护和更换，确保设备的正常运转和安全生产。
水泵机械密封更换步骤
水泵机械密封更换步骤
水泵机械密封更换步骤：
①停机断电首先关闭水泵进出口阀门切断电源挂上禁止合闸标识确保整个更换过程安全无虞；
②泄压放水打开泵体底部放水阀将内部残余液体排空减轻拆卸时水压冲击防止液体溅出伤人；
③拆卸联轴器使用专用工具松开联轴器紧固螺丝将其与电机分离并妥善放置在一旁避免丢失；
④拆卸泵盖用扳手依次拧下固定泵盖的螺栓注意用力均匀防止因受力不均导致泵体变形损坏；
⑤取出旧密封观察旧机械密封磨损情况记录其型号尺寸以便采购相同规格备件替换；
⑥清理表面用干净抹布蘸取少量酒精擦拭密封腔内壁去除油污铁锈确保新件安装时不被污染；
⑦安装新密封涂抹适量润滑脂于动静环接触面按说明书指引小心装入直至完全就位；
⑧调整弹簧对于带弹簧型机械密封需反复压缩释放几次使弹簧力均匀分布于整个密封面上；
⑨组装复位按拆卸相反顺序依次装回泵盖联轴器等部件并用扭力扳手按规定扭矩紧固螺丝；
⑩注水排气缓慢开启进水阀让清水缓缓流入泵体内同时打开排气阀直至有连续水流冒出关闭；
⑪空载试车接通电源让水泵空载运行几分钟观察有无异常振动泄漏声音确认无误后再投入正常使用；
⑫记录归档将此次更换所用时间材料费用详细记录在设备维修档案中作为日后参考依据。

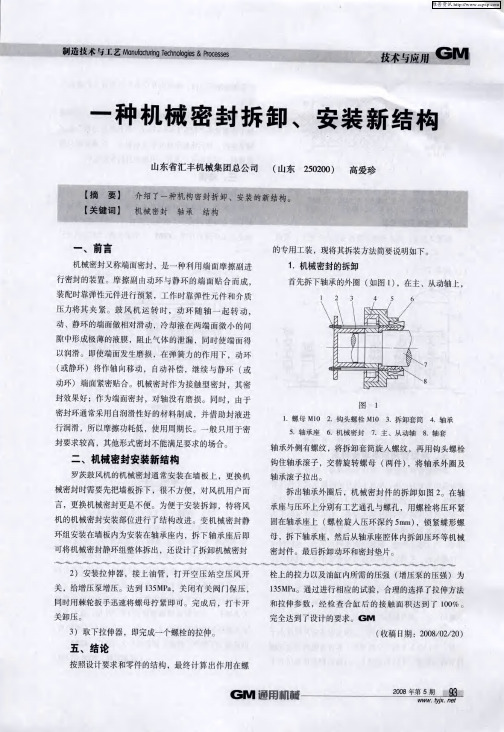

一种机械密封拆卸、安装新结构
…
一
’
¨'¨ ¨
_
I
’il I
~
．
'
a
l
l l…
’
㈨
¨
‘’
㈨
l H
。
‰
‘
．
㈨ …
-
¨¨ l I
’
l l ¨l }
…
¨¨
。。
¨¨
“’
…
’
‰
-
{
‘
㈨
。
1．
㈨
I
一
。
…
¨1
一’
㈨
。’
l
-
‰
“’
㈨
‘’
l l ¨…
… ¨¨
-
¨¨ l I
‘。
㈨
, ,
*
nl
l
-
l ll
2
) 安装拉 伸 器
。
，
接上 油管
，
打开 空 压 站空压 风 开
，
对 风 机 用 户而
，
拆 出轴 承 外圈后
，
机 械密封 件 的 拆 卸如 图 2
，
。
在轴
。
为便 于 安 装 拆 卸
。
特将 风
承座 与压 环 上 分别有工 艺通 孔 与螺孔
用 螺 栓将 压 环 紧
m
机 的机 械密封 安装部位进 行 了 结构 改进
，
变 机 械 密封 静
固在 轴 承座 上 ( 螺 栓 旋 人 压 环 深 约 5 m 母
其余
深 受工 人 师傅 的好评
。
( 收稿 日期 ：
)
( 上接第 7 5 页)
转子泵机械密封怎么更换
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
今天，上海沈泉管道泵厂家就来为大家简单的讲解下有关转子泵机械密封怎么更换这一知识内容，大家请跟着小编一起来看看吧。
转子泵更换机械密封的操作步骤：1、卸下转子泵的转子室室盖上各个盖形螺母，取下转子泵的室盖。
2、用铜棒或木块垫在二转子间，用扳手将转子泵的两个转子固定螺母卸下。
注意：正常出厂配置的设备主动轴固定螺母为顺时针放松，从动轴固定螺母为逆时针放松。
3、用手拉出两个转子。
(如果用手不能拉出转子，请按4步操作)4、卸下转子室两个固定螺母，用铜棒锤击转子室的背部两侧，直至转子室能用手取下。
(如操作3步时转子没有取下，此时转子也会随转子室一起取出) 注意：此时能看见在二根传动轴肩处有调整薄垫片，请不要轻易取下，如需取下，请记住调整薄垫片在此位置的数量，以便再装配时按原位及数量装上。
5、将完整的O型圈、静环、波片弹簧对应与3个销子装到转子泵的转子室上。
6、将完整的动环组合从轴端套入轴上。
如采用新型动环组合，需将动环套上的二个螺钉旋在轴上二平面的位置，但不要紧钉在轴上，使动环套在轴上能够旋转5°左右,切记不得使动环套360°旋转。
然后在螺钉孔内滴入少量油漆或油膏,以防设备在工作时螺钉脱落。
7、将转子室装到转子泵的传动箱上，压紧使其与箱体贴合。
(转子室与传动箱装配位置有二个圆锥销定位)。
用铁棒插入2个定位销孔，并分别对2个定位销进行锤击，使转子室位置在原出厂位置，分别来回用力锁紧2个转子室固定螺母。
注意：装配好转子室后，如在拆卸转子室时已将调整薄垫片取下，此时请将薄垫片按原位及原数量装上。
8、在转子室内装入转子，用用铜棒或木块垫在二转子间，用扳手将两个转子固定螺母。
机械密封拆卸、装配应注意的事项
机械密封拆卸、装配应注意的事项机械密封是转动机械本体密封最有效的方式之一，其本身加工的精度比较高，尤其是动、静环，如果拆装方法不合适或使用不当，装配后的机械密封不但达不到密封的目的，而且会损坏集结的密封元件。
1、拆卸时注意事项1）在拆卸机械密封时，严禁动用手锤和扁铲，以免损害密封元件。
2）如果在泵两端都有机械密封时，则在拆卸过程中必须小心谨慎，防止顾此失彼。
3）对工作过的机械密封，如果压盖松动时密封面发生移动的情况，则应更换动静环零件，不应重新上紧继续使用。
因为在松动后，摩擦副原来运转轨迹会发生改变，接触面的密封性就很容易遭到破坏。
4）如密封元件被污垢或凝聚物粘结，应清除凝结物后再进行机械密封的拆卸。
2、安装时注意事项1）安装前要认真检查集结密封零件数量是否足够，各元件是否有损坏，特别是动、静环有无碰伤、裂纹和变形等缺陷。
如果有问题，需进行修复或更换新备件。
2）检查轴套或压盖的倒角是否恰当，如不符合要求则必须进行修整。
3）机械密封各元件及其有关的装配接触面，在安装前必须用丙酮或无水酒精清洗干净。
安装过程中应保持清洁，特别是动、静环及辅助密封元件应无杂质、灰尘。
动、静环表面涂上一层清洁的机油或透平油。
4）上紧压盖应在联轴器找正后进行。
螺栓应均匀上紧，防止压盖断面偏斜，用塞尺或专用工具检查各点，其误差不大于0.05毫米。
5）检查压盖与轴或轴套外径的配合间隙（及同心度），必须保证四周均匀，用塞尺检查各点允差不大于0.10毫米。
6）弹簧压缩量要按规定进行，不允许有过大或过小的现象，要求误差±2.00毫米，过大会增加断面比压，加速断面磨损。
过小会造成比压不足而不能起到密封作用，弹簧装上后在弹簧座内要移动灵活。
用单弹簧时要注意弹簧的旋向，弹簧的旋向应与轴的转动方向相反。
7）动环安装后须保持灵活移动，将动环压向弹簧后应能自动弹回来。
8）先将静环密封圈套在静环背部后，再装入密封端盖内。
注意保护静环断面，保证静环断面与端盖中心线的垂直度，且将静环背部的防转槽对准防转销，但勿使其中互相接触。
离心泵机械密封的安装与拆卸注意事项
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
离心泵的机械密封是其非常重要的部件之一，但是由于机械密封是属于易损部件，所以每当离心泵使用了一定的时间后，就需要我们去进行更换。
这是因为长期的使用中所产生的磨损会造成机械密封的失效。
机械密封的拆装虽然简单，但在过程中却是有着一些十分重要的注意事项，这需要我们去了解的，不然会造成不可预估的故障发生。
下面是上海沈泉离心泵厂家为大家整理出来的一些注意事项。
一、机械密封安装时注意事项：1、必须要注意避免在安装机械密封过程中所产生的安装偏差。
a.上紧压盖应在联轴器找正后进行，螺栓应均匀上支，防止压盖端面偏斜，用塞尺检查各点，其误差不大于0.05毫米。
b.检查压盖与轴或轴套外径的配合间隙(即同心度)，四周要均匀，用塞尺检查各点允差不大于0.01毫米。
c.弹簧压缩量要按规定的进行，不能有过大或是过小现象，要求误差2.00毫米。
过大会增加端面比压，加速端面磨损。
过小会造成比压不足从而不能起到密封作用。
d.动环安装后，将动环压向弹簧后应能自动弹回来。
二、机械密封拆卸时注意事项：1.离心泵机械密封在安装或拆卸时要细心操作，严禁动用手锤和扁铲，以免造成密封元件的损坏。
如果结垢拆卸不下时，应用清水冲洗干净后再进行拆卸工作。
2.如果在离心泵的两端都用机械密封时，在装配，拆卸过程中互相照顾，防止顾此失彼。
3.对运行过的机械密封，凡有压盖松动使密封发生移动的情况，则动静环零件必须更换，不应重新上紧继续使用。
因为松动后摩擦副原来运转轨迹会发生变动，接触面的密封性就很容易遭到破坏。
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够帮助到大家。
泵更换机械密封检修步骤
泵更换机械密封检修步骤一、准备阶段在开始任何检修工作之前，必须准备好以下工具和材料：1. 工具：包括螺丝刀、扳手、钳子、万用表等必要的维修工具。
2. 材料：包括新的机械密封件、润滑剂、密封胶、清洁剂等。
二、泵体拆卸阶段1. 关闭泵的电源，并确保泵完全停止运行。
2. 冷却泵体，确保其温度降低，不会对操作人员造成危险。
3. 使用螺丝刀和扳手等工具，拆卸泵体的外部螺栓和螺母。
4. 小心地将泵体从设备中移出。
三、机械密封件更换阶段1. 清理旧的机械密封件，确保其表面干净无杂物。
2. 在新的机械密封件上涂上润滑剂，以减少摩擦力。
3. 将新的机械密封件安装到泵体的相应位置。
4. 使用扳手等工具，将机械密封件固定在泵体上。
5. 对机械密封件进行泄漏测试，确保其密封性能良好。
四、泵体重新组装阶段1. 将泵体重新安装到设备中。
2. 使用螺丝刀和扳手等工具，将泵体的螺栓和螺母固定好。
3. 对泵进行测试，确保其正常运行，无泄漏现象。
五、后期维护阶段1. 对泵进行定期检查和维护，确保其正常运行。
2. 定期更换机械密封件，避免泄漏和损坏。
3. 保持泵体的清洁和润滑，延长其使用寿命。
4. 对操作人员进行培训，确保他们了解如何正确操作和维护泵。
以上是泵更换机械密封检修的基本步骤，但具体的操作过程可能因设备型号和制造商的不同而略有差异。
在进行任何检修工作时，操作人员必须严格遵守设备制造商提供的操作指南，并确保安全操作。
此外，操作人员还需要了解相关的行业标准和规范，以确保检修工作的质量和效率。
机械密封更换注意事项
机械密封注意事项安装时注意事项1、要十分注意避免安装中所产生的安装偏差（1）、上紧压盖应在联轴器找正后进行，螺栓应均匀上支，防止压盖端面偏斜，用塞尺检查各点，其误差不大于0.05毫米。
（2）、检查压盖与轴或轴套外径的配合间隙（即同心度），四周要均匀，用塞尺检查各点允差不大于0.01毫米。
2、弹簧压缩量要按规定进行，不允许有过大或过小现象，要求误差2.00毫米。
过大会增加端面比压，加速端面磨损。
过小会造成比压不足而不能起到密封作用。
3、动环安装后，将动环压向弹簧后应能自动弹回来。
安装时位置要求为了保证机械密封稳定的运行、长寿命和低泄漏性能，将它正确地安装在机器上是十分重要的。
安装时必须注意的事项：1、部件的确认把机械密封安装到机器上时，安装前要很好的与总装配图相对照，确认零件是否已准备齐全，这时要注意密封磨擦副密封面、密封圈等有无伤痕、缺损等异常现象，还要注意与填料、密封圈（O环）等相接触的轴或轴套表面、法兰等部件上有无伤痕，若发现有异常的现象，则必须更换或修理后再使用。
在实际进行安装时，不要将超过需要的零件带到现场，这样，安装完毕后零件如有剩余，则是安装时有了漏装的地方；若零件不足，则意味着不必要的地方也组装上了零件，这也就起到了在安装时自检的作用。
（有人认为一个好的装配工是不需要图纸和其它标记，这是错误的。
那他只是个熟练工不是个好检修工）2、安装位置安装要领随机械密封型式、机器种类的不同而不同。
这里不再赘述。
安装时技术要求机械密封是属于较高精度的机械部件，对其正确的安装与操作对它的使用寿命有大大的影响。
我们一般按照石油化工部规定的标准。
安装机械密封的泵与机械密封配合部分的技术要求如下：1、轴弯曲度：最大不大于0.05毫米；2、转子振摆：动环密封圈处的轴套附近不大于0.06毫米；3、轴的轴向窜动量不允许超过±0.5毫米，如果带轴套，不允许轴套有松动；4、联轴器的找正误差：对于齿式联轴器不大于0.08～0.10毫米（P2008C），对于弹性联轴器不大于0.05～0.06毫米；（习惯做法端跳<0.05，径跳<0.10）5、压盖（静环座）与密封配合止口对轴中心线的同心度允差0.05毫米，与垫片接触的平面对中心线的垂直度值允差0.03～0.05毫米，如果达不到要求，密封腔要进行加工；6、安装动环密封圈的轴套端部，以及安装静环密封圈的压盖（或壳体）的端部应倒角，并修光滑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械密封的安装与拆卸
机械密封的配件制造、安装精度要求都很高，安装不当会影响机械密封的性能、严重的会导致密封失效。
因此、必须对机械密封进行正确安装
一、安装前准备作及注意事项
1、检查安装机械密封的型号、规格是否正确，质量是否符合标准要求。
2、浸渍石墨环在安装前应做静压测试，测试压力不小于工作压力的1.2-1.25倍、石墨环外表面不应当出现水珠现象。
如果条件不具备,可在密封安装后，泵起动前进行组装静压测试。
3、静环尾部防转槽端与防转销顶部，应保持1-2mm的轴向间隙，以免缓冲失效，
4、并圈弹簧结构的机械密封，要注意弹簧的旋向应与轴旋转方向相同，如果方向错误，密封会因弹簧断裂失效。
5、检查机械密封配件是否有损坏之处，特别是动、静环的密封面是否有划痕和碰伤，如果发现有损坏时，必须行进修复和更换。
二、机械密封的安装与注意事项
1、确定机械密封的安装位置，一定在转子与泵体的相对位置固定后进行、根据密封的安装尺寸及静环在压盖中的位置，可以测量出密封在轴上的定位尺寸。
2、上紧压盖应在联抽器找正后进行、锁紧螺钉应均均匀上紧。
3、检查压盖与轴（或轴套）外径配合间隙是否符合要求。
4，弹簧压缩量一定要按规定进行，不允许有过大或过小现象。
5、动环安装后须保证能在轴上灵活移动。
三、机械密封的拆卸及注意事项
1、机械密封的拆卸顺序与安装顺序相反，
2、在拆卸机械密封过程中应仔细、不可爆力拆卸、以免破环密封元件。
