LTE负荷均衡参数实施
TD-LTE负荷均衡
计数器说明 eNodeB 因下行资源达到负荷均衡门限并判 决进行负荷均衡时 eNodeB 因上行资源达到负荷均衡门限并判 决进行负荷均衡时 RNLC从RRM获取到驻留负荷均衡触发的专 用小区重选信息后，向UE发送
ห้องสมุดไป่ตู้
计数器名称 RRC连接建立平均用户数 上行LB小区级PRB利用率 下行LB小区级PRB利用率 小区发生下行负荷均衡次数 小区发生上行负荷均衡次数 基于负荷均衡的专用小区重选次数 小区间异频基于负荷均衡的切换出准备成功次 数 小区间异频基于负荷均衡的切换出准备失败次 数 小区间异频基于负荷均衡的切换出执行成功次 数 小区间异频基于负荷均衡的切换出执行失败次 数 X2口基于负荷均衡切换出准备请求次数 X2口基于负荷均衡切换出准备成功次数 X2口基于负荷均衡切换出准备失败次数 X2口基于负荷均衡切换出执行成功次数 X2口基于负荷均衡切换出执行失败次数 X2口基于负荷均衡切换出取消次数 X2口基于负荷均衡切换入准备请求次数 X2口基于负荷均衡切换入准备成功次数 X2口基于负荷均衡切换入准备失败次数 X2口基于负荷均衡切换入执行成功次数 X2口基于负荷均衡切换入取消次数
计数器编号 C373200030 C373596954 C373596955 C373404452 C373404468 C373404500 C373485108 C373485109 C373485110 C373485111 C373485112 C373485113 C373485114 C373485115 C373485116 C373485117 C373485118 C373485119 C373485120 C373485121 C373485122
高校LTE网络负荷均衡优化
高校LTE网络负荷均衡优化陈茂林;李毅【摘要】随着运营商不限流量套餐的推出,高校流量集中且潮汐效应明显.由于LTE 1.8G较LTE 2.1G信号波长更长,覆盖范围更广,造成LTE 1.8G负荷大于LTE 2.1G,出现负荷不均衡的现象,造成网络资源浪费,导致用户感知差.通过A2异频测量参数调整,调高A2事件触发RSRP门限值,提前启动异频测量,使LTE 1.8G和LTE 2.1G 的流量、PRB利用率和RRC连接用户数达到均衡,从而提升网络资源利用率及用户感知.【期刊名称】《移动通信》【年(卷),期】2019(043)003【总页数】4页(P82-84,92)【关键词】异频测量;A2事件;PRB利用率;RRC连接用户数【作者】陈茂林;李毅【作者单位】湖南省邮电规划设计院有限公司,湖南长沙 410000;湖南省邮电规划设计院有限公司,湖南长沙 410000【正文语种】中文【中图分类】TN9151 引言高校由于学生用户学习、休息的原因，学习时间在教学区域大量聚集，下课后向宿舍区域迁移形成潮汐效应。
使得热点区域在特定的时段内出现流量峰值，导致网络拥塞、无法接入，用户感知极差[1-2]。
校园4G网络中用户数量较多时的感知速率较低，根据监控相关指标发现LTE 1.8G用户较多，LTE 2.1G用户较少，负载严重不均衡，造成网络资源未得到合理的利用。
为了解决潮汐效应所带来的负面影响，对负荷均衡优化进行研究[3]，达到控制潮汐效应目的，最终最大限度地利用网络资源，提升用户感知[4]。
2 负荷均衡算法根据负荷均衡的调度算法的出发点不同，负载均衡的算法主要有以下两种。
2.1 PRB算法PRB（Physical Resource Block，物理资源快）为LTE的空中接口资源分配的基本单元。
1个物理资源块PRB在频域上包括12个连续的子载波，在时域上包括7个连续的常规OFDM（Orthogonal Frequency Division Multiplexing，正交频分复用技术）符号周期。

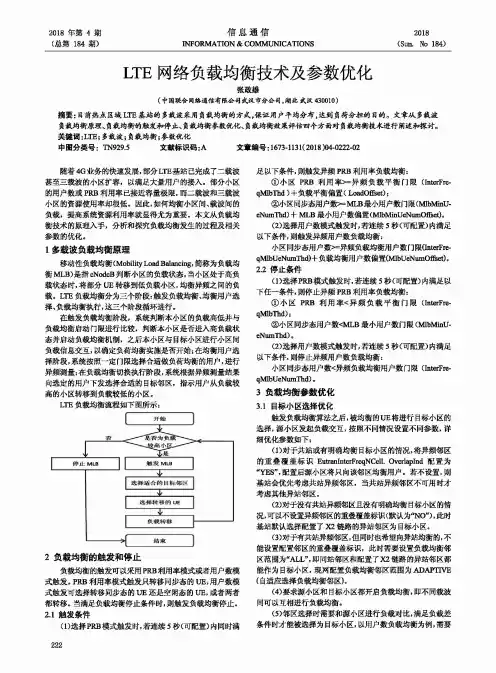

LTE网络负载均衡技术及参数优化
LTE网络负载均衡技术及参数优化张政雄(中国联合网络通信有隊公司武汉市分公司，湖北武汉430010)摘要：目前热点区域L I E基站的多栽波采用负栽均衡的方式，保证用户平均分布，达到负荷分担的目的。
文章从多栽波 负栽均衡原理、负栽均衡的触发和停止、负栽均衡参数优化、负栽均衡效果评估四个方面对负栽均衡技术进行阐述和探讨。
关键词:LTE;多栽波;负栽均衡;参数优化中图分类号：T N929.5 文献标识码:A 文章编号:1673-1131(2018)04-0222-02随着4G业务的快速发展，部分LTE基站已完成了二载波 甚至三载波的小区扩容，以满足大量用户的接入。
部分小区 的用户数或PRB利用率已接近容量极限，而二载波和三载波 小区的资源使用率却很低。
因此，如何均衡小区间、载波间的 负载，提髙系统资源利用率就显得尤为重要。
本文从负载均 衡技术的原理入手，分析和探究负载均衡发生的过程及相关 参数的优化。
1多载波负载均衡原理移动性负载均衡(Mobility Load Balancing,简称为负载均 衡MLB)是指eNodeB判断小区的负载状态，当小区处于高负 载状态时,将部分U E转移到低负载小区，均衡异频之间的负 载。
LTE负载均衡分为三个阶段:触发负载均衡、均衡用户选 择、负载均衡执行，这三个阶段循环进行。
在触发负载均衡阶段，系统判断本小区的负载高低并与 负载均衡启动门限进行比较，判断本小区是否进入高负载状 态并启动负载均衡机制，之后本小区与目标小区进行小区间 负载信息交互，以确定负荷均衡实施是否开始;在均衡用户选 择阶段，系统按照一定门限选择合适做负荷均衡的用户，进行 异频测量;在负载均衡切换执行阶段，系统根据异频测量结果 向选定的用户下发选择合适的目标邻区，指示用户从负载较 高的小区转移到负载较低的小区。
LTE负载均衡流程如下图所示：2负载均衡的触发和停止负载均衡的触发可以采用PRB利用率模式或者用户数模 式触发。
LTE系统的移动负载均衡
LTE 系统的移动负载均衡技术摘要—在本文中我们提出的仿真结果表明，一个基于自动调节切换门限的简单的分布式同频负载均衡算法能显著降低LTE(Long Term Evolution,长期演进)网络中的呼叫阻塞率，并提高蜂窝边缘的吞吐量。
【关键词】LTE 负载均衡 切换 SON 无线电资源管理(RRM)简介负载均衡的描述为，将过载小区的负载分配给轻载的相邻小区使整个网络的无线资源运用更有效率。
在本文中，我们所关心的是同频负载平衡机制，它在几分钟或几小时内测量反应时间，并能在长期演进网（LTE ）中以最低的额外信令实现。
有很多方法可以重新分配小区之间的负载。
一种方法是通过修改导频功率来调整小区的覆盖范围[1]。
一个更强的导频功率实际上可以允许更多的远距离的用户进入小区，从而达到增加覆盖范围的目的。
然而，自动调节小区覆盖范围冒着可能会造成覆盖漏洞的风险。
另一种重新分配小区负载方法是修改两个相邻小区之间的切换区域。
这种方法被称为移动负载均衡（MLB ）。
移动负载均衡的规则是一偏置切换测量值来调整切换区域，致使超载小区的边缘用户切换到负载较轻的相邻小区，从而提高资源的利用效率[2]。
其结果是在呼叫阻塞率的降低和蜂窝边缘的吞吐量的提高。
由于小区间负载分配自动的被完成，这种技术是自组织网络（SON ）算法的一种。
本文的结构安排如下：在第二节中将介绍一个简单的分布式负载均衡算法；在第三节中，将介绍一个仿真模型并给出仿真结果；最后的结论将在第四节给出。
移动负载均衡根据文献[3]，切换可以被许多事件所触发。
在这篇文章中我们只涉及一个特定的事件，这个事件被称为事件A3，触发事件A3是当一个特定用户检测到一个相邻小区的信号质量比当前服务小区的好时进行切换触发。
这个触发条件可以被描述为公式（1），其中i 和j 分别是当前小区和相邻小区，Mi 和Mj 分别是用户测量到小区i 和j 的信号强度，()O f i 和()O f j 分别是小区i 和j 的频率fi 与fj 的频率偏移，()cs i O 是服务小区的小区偏置，(),cn i j O 是小区i 对j 的小区偏置，ξ和η分别是一个滞后术语和一个固定的偏移量。
精品案例-LTE负荷均衡优化案例
LTE负荷均衡优化案例1.背景随着LTE网络的发展和4G 用户的快速逐渐增长，热点区域小区负荷也逐渐升高，用户的不均匀分布导致部分小区出现高负荷情况，热点区域小区均匀覆盖和单载波已经不能保障用户的需求，小区间覆盖伸缩和双载波部署越来越重要。
目前通过覆盖调整、参数优化、负荷均衡、资源扩容等方式需要在热点区域展开，以提升网络容量。
2.高负荷定义2017年6月电信集团发布了《中国电信LTE800M全覆盖网络评估办法指导意见》，指导书意见中给出了L1800M和L800M的扩容标准如下：备注说明：集团只给了20M/5M的扩容标准，下表中15M/3M/1.4M带宽的扩容门限都低价值小区，一周中存在3天自忙时同时满足上述《中国电信集团4G扩容标准》中扩容条件一、扩容条件二以及扩容条件三的组合，则需要增加载波扩容。
2、L800M扩容标准：一周中存在3天自忙时同时满足上述《中国电信集团4G扩容标准》中扩容条件一+扩容条件二+扩容条件三的组合，则需要增加载波扩容。
3.高负荷小区优化思路和原则3.1优化思路3.2优化原则3.2.1参数优化调整原则4.1 、射频优化调整（ 1）参考信号功率调整。
通过调整功率扩大和收缩小区覆盖范围。
应用场景：良好覆盖热点区域；数据量或用户数相差达到50%的主邻小区间。
以 3dB的幅度进行调整。
但要考虑对深度覆盖场景的影响，避免引起投诉。
（ 2）天线覆盖范围调整。
通过调整天线方位角或下倾角控制小区覆盖范围。
应用场景：高站过覆盖小区或需要收缩覆盖的小区。
下倾角以 3 度的幅度调整，方位角以10度的幅度调整。
4.2 、参数优化调整（ 1）小区重选优先级调整。
降低高负荷小区的频内小区重选优先级，降低低负荷邻区的频间小区重选优先级，让用户重选驻留到低负荷的异频小区。
目前L1.8G和L2.1G的重选优先级是5，L800M重选优先级是3。
应用场景：在当前驻留策略下，不建议修改。
（ 2）切换偏置调整、切换迟滞、偏移、时延调整。

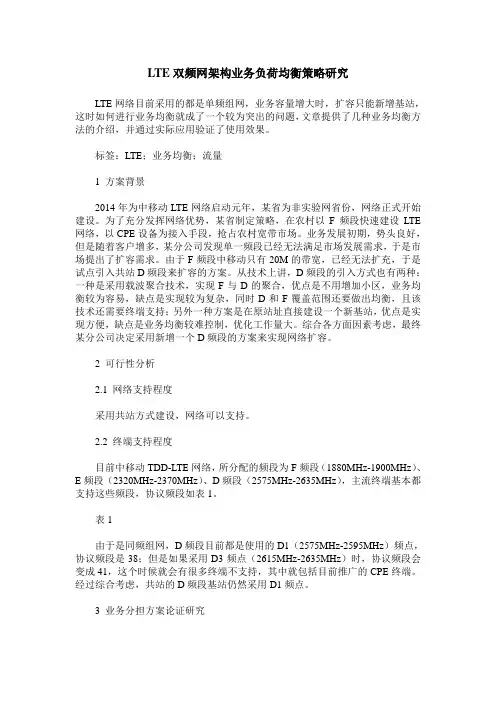

LTE双频网架构业务负荷均衡策略研究
LTE双频网架构业务负荷均衡策略研究LTE网络目前采用的都是单频组网，业务容量增大时，扩容只能新增基站，这时如何进行业务均衡就成了一个较为突出的问题，文章提供了几种业务均衡方法的介绍，并通过实际应用验证了使用效果。
标签：LTE；业务均衡；流量1 方案背景2014年为中移动LTE网络启动元年，某省为非实验网省份，网络正式开始建设。
为了充分发挥网络优势，某省制定策略，在农村以F频段快速建设LTE 网络，以CPE设备为接入手段，抢占农村宽带市场。
业务发展初期，势头良好，但是随着客户增多，某分公司发现单一频段已经无法满足市场发展需求，于是市场提出了扩容需求。
由于F频段中移动只有20M的带宽，已经无法扩充，于是试点引入共站D频段来扩容的方案。
从技术上讲，D频段的引入方式也有两种：一种是采用载波聚合技术，实现F与D的聚合，优点是不用增加小区，业务均衡较为容易，缺点是实现较为复杂，同时D和F覆盖范围还要做出均衡，且该技术还需要终端支持；另外一种方案是在原站址直接建设一个新基站，优点是实现方便，缺点是业务均衡较难控制，优化工作量大。
综合各方面因素考虑，最终某分公司决定采用新增一个D频段的方案来实现网络扩容。
2 可行性分析2.1 网络支持程度采用共站方式建设，网络可以支持。
2.2 终端支持程度目前中移动TDD-LTE网络，所分配的频段为F频段（1880MHz-1900MHz）、E频段（2320MHz-2370MHz）、D频段（2575MHz-2635MHz），主流终端基本都支持这些频段，协议频段如表1。
表1由于是同频组网，D频段目前都是使用的D1（2575MHz-2595MHz）频点，协议频段是38；但是如果采用D3频点（2615MHz-2635MHz）时，协议频段会变成41，这个时候就会有很多终端不支持，其中就包括目前推广的CPE终端。
经过综合考虑，共站的D频段基站仍然采用D1频点。
3 业务分担方案论证研究采用该扩容方案后，最难控制的就是原有F频段基站和新建D频段基站之间业务负荷问题。
LTE实现负载均衡和切换共同优化
LTE实现负载均衡和切换共同优化1引言最近引人注目的交通增长的移动互联网需要新的无线通信系统支持更高的数据速率。
长期演进（LTE），已由第三的基因被标准化理性的合作伙伴计划（3GPP）[ 1 ]，是一种很有前途的技术已经应用到美国韩国。
正交频分多址（OFDMA）是通过在LTE的下行接入方案，由于其高的频谱效率和鲁棒性[ 2 ]。
在宽带无线通信，由于更广泛的带宽要求，LTE将使用比3G和2G更高的载波频率，并重建在较小的小区，或更多的小区需要覆盖同一地区。
宽带正交频码分复用（OFCDM）系统的两—二维（2-D）传播研究的毛皮进一步增强数据速率峰值[ 3 ]。
因此，操作ING支出（OPEX）大大增加。
更多的过去，在LTE蜂窝系统，如关键工序，汉族多佛（HO），更加频繁和复杂的。
煤层不切换算法，它采用一列火车继电器站，提出了降低切换失败概率[ 5 ]。
切换参数的手动设定是非常耗时的和人为的错误是不可避免的。
因此，新的计划是必需的操作蜂窝系统。
自组织网络（SON）介绍3GPP调整的关键参数的自动[ 7 ]。
SON的主要功能包括自动建立新的进化的节点B（ENB），相邻小区列表更新，负载均衡（LB），小区的停电补偿，等[ 8 ]。
本文着重分析了两种基本的功能，即，流动的LB（MLB）和HO参数优化（HPO）。
LB被定义为一个自动化方案应对交通负荷之间的不平等小区，使传动效率可以提高整个网络。
HPO的目的是最大限度地减少切换失败率和用户的连续服务保障。
LB和HPO已经进行了广泛的研究。
LB是基于小区吞吐技术实现。
小说功率控制算法，提出了在[ 11 ]，减少（或增加）的功率电平（或合同扩大）拥挤的覆盖（或加载）小区。
另一种方法是控制\普通信号波束覆盖模式，使尺寸形状的小区可以自动调整到平衡的服务小区负荷[ 12 ]。
此外，传统方法HO提出了实现负载平衡，所选择的小区最重的物理资源块（PRB）负担作为源小区，与相邻细胞的最小的PRBS的职业为靶小区[ 13 ]。
LTE网络节假日应急保障方案(高负荷参数调整)
LTE网络节假日应急保障方案1、保障前工作保障区域服务小区无法满足用户容量需求或用户感知度需求时，可以对覆盖站点进行双载波扩容和增加基站等方式来增加网络容量。
为保证现网更优覆盖和更合理的分担负荷，可以对现场进行网络优化调整。
1.1资源核查，热点区域载波扩容当小区按每天24小时统计，一周有两天以上系统忙时满足以下任一条件时，则符合“高负荷待扩容”条件，准备进行载波扩容：条件一：在系统忙时，上行PRB平均利用率或下行PRB平均利用率大于50%，且激活平均用户数大于30，且小区忙时吞吐量大于门限（上行1G、下行5G任一）时；条件二：激活最大用户数大于200时。
1.2 LTE传输评估传输评估结果：现网中CIR，PIR主要有4种配置：30/320；40/320；40/640；40/1G。
对于高话务小区建议将CIR配置为80，PIR配置为1G。
此操作需传输组人员对现网传输进行评估，在不影响其它网络情况下开展。
1.3 算法及参数核查✓资源类参数✓接入类参数✓算法类开启连接态基于用户数的负荷均衡算法，详细参数列表如下：✓其他参数2、保障期间监控应急方案开展性能指标、CPU负荷、用户量以及基站状态监控工作，针对网络负荷、硬件故障等分场景进行应急保障工作。
具体操作指导见附件.✓性能指标监控：对7项性能指标进行监控，异常门限如下✓CPU负荷监控：主控板CPU负荷进行时时监控，异常门限如下✓用户数量监控：对小区最大RRC连接用户数进行监控，用户量门限如下✓小区状态监控：对现网基站状态进行监控，对于出现异常的站点，及时告知维护人员进行处理，保障基站稳定运行。
2.1保障期间主要性能监控及参数调整方案3保障结束经验总结：保障结束后，回退部分容量提升算法，提升用户感知，总结保障经验，为后续节假日保障积累经验。
附录主要参数调整方法指导4.1整体参数核查和注意事项1、对于高话务保障覆盖区域，小区CFI由2修改为3，用以增大控制信道容量，同时修改随机接入前缀起始RB号到86。
