调幅半导体收音机原理及其调试
调幅收音机的工作原理
调幅收音机的工作原理
调幅收音机是一种常见的收音机类型，其工作原理基于调幅（Amplitude Modulation）技术。
具体来说，调幅收音机利用
调幅信号的频率和振幅变化来传输音频信号。
工作原理分为以下几个步骤：
1. 采集音频信号：调幅收音机首先从外部环境中采集音频信号，如声音或音乐。
通常，音频信号以模拟形式存在，即连续的变化信号。
2. 信号调制：接下来，音频信号通过调幅电路进行调制。
调幅电路由一个载波信号和一个音频信号相乘而形成，其中载波信号具有固定的频率和振幅。
通过将音频信号的变化反映在载波信号的振幅上，调幅过程将音频信号嵌入到载波信号中。
3. 载波发射：调制后的信号由发射天线发送。
发射天线将调幅信号转化为无线电波，并将其传播到空中。
4. 信号接收：接收天线接收到经过空中传播的无线电波，其中包含了调幅信号。
5. 信号解调：接收到的调幅信号通过接收设备的解调器进行解调。
解调器将信号分离成载波信号和音频信号，恢复出原始的音频信号。
6. 音频放大：最后，解调器输出的音频信号经过放大电路，以
增加音频信号的幅度，使其达到可以驱动扬声器或耳机的水平。
通过这样的步骤，调幅收音机能够接收、解调和放大传输的音频信号，使用户能够收听播放出的声音或音乐。
调幅收音机的工作原理(二)
调幅收音机的工作原理（二）引言概述：调幅收音机是一种广泛应用于广播领域的接收设备，它能够接收无线电信号并将其转化为可听的音频信号。
本文将继续解析调幅收音机的工作原理，深入探讨其五个关键点。
正文：1. 频率调节模块- 收音机的频率调节模块负责接收调谐电路产生的信号，并将其进一步调整为合适的频率范围。
- 频率调节模块中的电容和电感元件参与频率的调整，通过改变其数值或电路结构可以达到不同的频率调节效果。
- 在频率调节模块中，还会利用电路中的放大器将微弱的信号放大，以提高接收信号的灵敏度。
2. 混频过滤模块- 混频过滤模块主要通过混频技术将接收到的无线电信号转化为中频信号（IF）。
- 在混频过滤模块中，通过将接收到的信号与基准频率信号进行混频，产生中频信号。
- 同时，混频过滤模块还会对产生的中频信号进行滤波处理，以去除不必要的频率成分。
3. 解调与放大模块- 解调与放大模块负责解调和放大中频信号，以恢复原始的音频信号。
- 在解调过程中，通过使用二极管或其他解调器件，将中频信号还原成原始的音频信号。
- 解调与放大模块中的放大器使用放大电路将解调后的音频信号放大，以保证其可听性。
4. 音频处理模块- 音频处理模块对放大后的音频信号进行进一步处理，以优化音频的质量。
- 音频处理模块中包含音频滤波器，可以对音频信号进行频率范围的调整和去噪处理。
- 另外，音频处理模块还可能包含音量控制电路，用于调节音频信号的音量大小。
5. 输出模块- 输出模块将经过整个调幅收音机处理后的音频信号输出到扬声器或耳机。
- 输出模块中可能包含功率放大器，用于进一步放大音频信号，以满足外部设备的输入要求。
- 同时，输出模块也可以提供音频输出的连接接口，方便用户连接其他设备。
总结：通过对调幅收音机的工作原理进行深入探讨，我们了解到了频率调节模块、混频过滤模块、解调与放大模块、音频处理模块和输出模块这五个重要的组成部分。
每个模块都承担着特定的功能，共同完成了将无线电信号转化为可听的音频信号的过程。
超外差调幅收音机的安装与调试

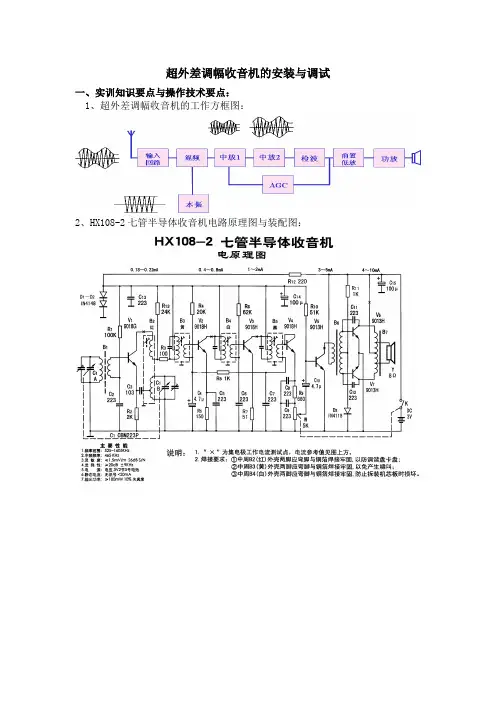

超外差调幅收音机的安装与调试一、实训知识要点与操作技术要点：1、超外差调幅收音机的工作方框图：2、HX108-2七管半导体收音机电路原理图与装配图：3、HX108-2七管半导体收音机电路工作原理：（1）、输入回路：输入回路也叫调谐回路，它由磁棒天线、调谐线圈和C1-A 组成。
磁棒具有聚集无线电波的作用，并在变压器B1 的初级产生感应电动势；同时也是变压器B1 的铁芯。
调谐线圈与调谐电容C1-A 组成串联谐振电路,通过调节C1-A，使串联谐振回路的谐振频率与欲接收电台的信号频率相同，这时，该电台的信号将在串联谐振回路中发生谐振，使B1 初级两端产生的感生电动势最强，经B1 耦合，将选择出的电台信号送入变频级电路。
由于其它电台的信号及干扰信号的频率不等于串联谐振回路的谐振频率，因而在B1 初级两端产生的感生电动势极弱，被抑制掉，从而达到选择电台的作用。
对调谐回路要求效率高、选择性适当、波段覆盖系数适当，在波段覆盖范围内电压传输系数均匀。
（2）、变频级：变频级是由一只晶体管V1同时起本振和混频作用的自激式变频电路。
它的作用是把所接收的已调高频信号与本级振荡信号进行变频放大，得到465kHz 固定中频。
它由变频电路、本振电路和选频电路组成。
变频电路是利用了三极管的非线性特性来实现混频的作用，因此变频管静态工作点选得很低，让发射结处于非线性状态，以便进行频率变换。
由输入调谐回路选出的电台信号f1 经B1 耦合进入变频放大器V1 的基极，同时本振电路的本振信号f2（f2＝f1＋465kHz）经C3 耦合进入混频放大器V1 的发射极，f1 与f2 在混频放大器V1 中实现混频，在V1 集电极输出得到一系列新的混频信号，其中只有f2－f1＝465kHz 的中频信号可以通过B3 中周的选频电路（并联谐振）并得到信号放大，其他混频信号被抑制掉。
本振电路是一个共基极自激振荡电路,B2 的初级线圈与C1-B 组成并联谐振回路，经V1 放大的本振输出信号通过B2 次级耦合到初级，形成正反馈，实现自激振荡，得到稳幅的f2 本振信号。
电子工艺-调幅收音机原理、组装与调试
第1章调幅收音机原理、组装与调试1.1 实践目的通过对调幅收音机的安装、焊接、调试，了解调幅收音机装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。
1.2 实践要求1.掌握调幅收音机的工作原理；2.对照原理图，看懂调幅收音机的装配接线图；3. 对照原理图、PCB，了解调幅收音机中的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5. 掌握调试的基本方法，学会排除焊接和装配过程中出现的故障。
1.3 调幅收音机简介该机为七管中波调幅袖珍式半导体收音机，采用全硅管标准二级中放电路，用二只二极管正向压降稳压电路，稳定从变频、中频到低放的工作电压，不会因为电池电压降低而影响接收灵敏度，使收音机仍能正常工作。
该机体积小巧，外观精致，便于携带。
主要技术指标如下：频率范围：525~1605KHz中频频率：465KHz灵敏度：≤2mV/m S/N 20dB扬声器：Ф57mm 8Ω输出功率：50mW电源：3V（2节5号电池）1.4调幅收音工作原理调幅收音机的工作原理框图如图1.1所示，主要由输入回路、混频电路、本振电路、中频放大、检波、前置低频放大、功率放大和扬声器组成。
图1.1 工作原理框图调幅收音机的电路原理图如图1.2所示。
调幅信号感应到由B1、C1组成的天线调谐回路，调谐回路选出所需要频率的电信号（例如f1）进入三极管V1（9018H）的基极；本振信号（高出f1一个中频，若f1=700KHz 则f2=700+465KHz=1165KHz）由三极管V1的发射极输入；调幅信号经三极管V1进行变频后通过B3选取465KHz的中频信号，中频信号经三极管V2和V3二级中频放大后进入检波管三极管V4，由检波管V4检出音频信号经三极管V5(9014) 前置低频放大，再由V6、V7组成功率放大器进行功率放大后，推动扬声器发声。
图1.2中，D1和D2 (IN4148)组成1.3V±0.1V稳压电路，以稳定变频，一中放、二中放、低放的基极电压，稳定各级工作电流，确保灵敏度。
调幅式七管半导体收音机原理
调幅式七管半导体收音机原理
调幅式七管半导体收音机的原理如下：
1. 天线接收到无线电信号，并将其转换为电信号。
2. 入射电压经过调谐器进行调谐，使其频率与所选择的无线电波频率相匹配。
3. 接收到的弱信号放大器（射频放大器）将信号放大。
4. 根据所选择的频率和电路，将信号分成两个分支：上变频和下变频。
5. 上变频器将调谐频率的射频信号与振荡器产生的局部振荡信号相混合。
6. 下变频器将上变频的信号与振荡器产生的中频信号相混合。
7. 中频放大器对混频器输出的中频信号进行放大，增加其强度。
8. 直流放大器进一步放大中频信号，并将其转换为音频信号。
9. 检波器对音频信号进行解调，去除调幅信号的载波部分，输出基带音频信号。
10. 音频放大器对基带音频信号进行放大，使其能够驱动扬声
器发出声音。
通过以上步骤，调幅式七管半导体收音机可以将接收到的无线电信号转化为声音信号进行播放。
调幅收音机的制作与调试
一、最简收音机原理图1-1中LC谐振回路是收音机输入回路，改变电容C使谐振回路固有频率与无线电发射频率相同，从而引起电磁共振，谐振回路两端电压VAB最大，将该电波接收下来。
经高频放大电路放大后，通过由二极管D和滤波电容C1构成的检波电路，将调幅信号包络解调下来，得到调制前的音频信号，再将音频信号进行低频放大，送到喇叭，就完全还原成可闻的声波信号。
图1—1 最简单的收音机组成框图这就是最简AM收音机（也称高放式收音机）的工作原理，它简单，但可行性、可使用性太差，不适合日常使用。
由于高放式收音机中高频放大器只能适应较窄频率范围的放大，要想在整个中波频段535kHZ—1605kHZ获得一致放大是很困难的。
因此用超外差接收方式来代替高放式收音机。
二、超外差式收音机原理所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz或455KHz）调制波。
超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。
在广播、电视、通讯领域，超外差接收方式被广泛采用。
如图3-4。
图1—2 超外差原理在超外差的设计中，本振频率高于输入频率。
用同轴双联可变电容器，使输入回路电容C1-2和本振回路电容C1-1同步变化，从而使频率差值始终保持近似一致，其差值即为中频，即：如接收信号频率是：600kHz，则本振频率是1055kHz；1000kHz，则本振频率是1455kHz；1500kHz，则本振频率是1955kHz；由于谐振回路谐振频率，f 与C不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f与C近似成线性变化，保证f本振-f 信号=f中频为一固定中频信号。
超外差方式使接收的调制信号变为统一的中频调制信号，在作高频放大时，就可以得到稳定且倍数较高的放大，从而大大提高收音机的品质。
半导体收音机的调试
2．调整中频
新的中频变压器被安装上收音机后，还是需要 调整的。这是由于它所并联的槽路电容器的电容量 总存有误差，底板的布线间也存有大小不等的分布 电容，这些因素会使中频变压器失谐。另外一些使 用已久的收音机；其中频变压器内的磁芯若已老化、 元件如已变质，原来调整好的中频变压器也会失谐， 所以仔细调整中频变压器是装修收音机时不可缺少 的一个工作。调整中频变压器的目的是将变压器都 调在规定的465kHz的中频频率，以符合原设计的要 求。从而使收音机达到最高的灵敏度，最好的选择 性。
如果有甲、乙两架收音机，都能收到远处的 一些电台，说明甲、乙两机的绝对灵敏度都很高。 但如果收听时甲机的噪声很大，没有乙机清晰，那 么就相对灵敏度来说，乙机就比甲机高。由于噪声 直接干扰微弱讯号的收听，因此有“噪声”是灵敏 度时‘敌人”的说法，所以，灵敏度应当进一步用 “相对”和“额定”来加以描述。同样，失真是输 出功率的“敌人”，因此输出功率也有“最大”、 “不失真”、“额定”来描述的必要。
因此，比较两台收音机的额定功率大 小时，必须同时比较它们的失真度指 标，在失真度相等的条件下，一般额 定功率愈大愈好。
提示
2．整机谐波失真度：
整机谐波失真度又称为整机非线性失真度，简 称失真 ( 或畸变 ) 。它是用来衡量收音机输入讯号 (波形或频率)经过放大后所失去的真实程度的一个 指标。
失真度小的收音机，音质优美动听，失真度大的听上去有闷 塞、嘶哑，很不自然的感觉。失真严重的收音机那就完全失 去了原来讲话或乐曲的音调，听上去就十分难听。这也就是 说，收音机的失真越小，说明它的保真度 ( 逼真度 ) 越高。由 于普通的晶体管收音机的频率响应较窄，使用的喇叭口径也 较小，所以只要电压失真度小于 10% ，就不会明显地感觉到 闷塞、嘶哑。
七管半导体收音机原理、安装与调试
认识实习系列指导书（试用本）七管半导体收音机原理、安装与调试张玉霞大连大学电子信息工程学院电工电子教研室2008年6月前言一．实习目的通过对一只正规产品收音机的安装、焊接、调试，了解电子产品的装配全过程；训练动手能力；掌握元器件的识别、简易测试及整机调试工艺。
二．要求1．对照原理图讲述整机工作原理；2．对照原理图看懂装配接线图；3．了解图上符号，并与实物对照；4、根据技术指标测试各元器件的主要参数；5．认真细致地安装焊接，排除安装焊接过程中出现的故障。
三．产品简介该机为七管中波调幅袖珍式半导体收音机，采用全硅管标准二级中放电路，用二只二极管正向压降稳压电路，稳定从变频、中频到低放的工作电压，不会因为电池电压降低而影响接收灵敏度，使收音机仍能正常工作，本机体积小巧，外观精致，便于携带。
技术指标：频率范围：525~1605KHz中频频率：465KHz灵敏度：≤2mV/m S/N 20dB扬声器：Ф57mm 8Ω输出功率：50mW电源：3V（2节5号电池）七管收音机组合电路原理七管收音机组合电路又称为超外差式七管接收系统（收音机）。
一、七管收音机组合电路方框图七管收音机的电路方框图如图1所示。
从图中我们一眼就可看出七管收音机电路的全貌，即主要组成部分及各级电路的功能。
--图1 七管收音机的电路方框图及波形图从图1所示的方框图可以看出，七管收音机（超外差）的特点是：把接收到的高频调幅信号的载波频率c f 先变为频率较低而且是固定不变的中间频率i f ，再利用中频放大器加以放大。
输入回路 混频 中放1 中放2 检波 前置低放 功放AGC本振方框图中的变频环节的作用是：把经过选频的高频载波信号（频率为c f 的调幅言号）和由本机振荡器产生的等幅高频信号（频率为o f ）同时加到变频器上，由于变频管的非线性作用，就产生了i f =o f -c f 的差频信号，但仍为调幅波。
因为差频o f -c f 低于载频c f 而又高于音频，所以习惯上把它叫做中频（中周）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调幅半导体收音机原理及其调试学号：0401040221姓名：马****专业班级：电科04-2指导老师：王科平2008年1月5日一、选题意义 (3)二、总体方案 (4)三、各部分设计及原理分析 (5)四、参数选择 (9)五、调幅收音机的调试 (13)六、结论…………………………………………………………………….七、参考文献………………………………………………………………直接放大式收音机的最大缺点是在接收的频率范围内灵敏度不均匀，选择性差。
为了克服这些缺点，可将接收到的外来信号频率统一地变换成一个固定的信号频率，然后对这固定的频率信号进行放大。
在收音机中将外来信号统一变换成一个固定信号频率的过程称为变频，这固定的信号频率称为中频，我国规定收音机中的中频频率为465kHz。
因此，通过变频后的中频信号可以进行多级中频放大，而不用考虑某些元件对不同频率表现特性不同的问题，使收音机在接收不同频率信号时都具有相同的放大能力。
在进行中频放大时，我们还要求中频放大器能根据输入信号强弱自动调整放大器的放大倍数，使输入信号弱时，中频放大器放大倍数增大，输入信号强时，中频放大器放大倍数减小。
这样就克服了收音机接收强弱不同的外来信号时，喇叭输出的音量不均匀。
收音机中这种能根据输入信号强弱而自动调整放大器放大倍数的电路，称为自动增益控制电路，通常用英文字母“AGC”表示。
将直接放大式收音机进行上述电路改进后，它的电路组成框图如图6-1-2所示，我们称它为“超外差式”收音机。
所谓外差式就是检波级前的信号频率始终是将外来信号频率经频率变换后的固定中频465kHz。
若该中频信号在检波前经过中频放大就叫超外差式。
可见，超外差式收音机与直接放大式收音机的区别就在于检波以前高频电路不同，而在检波以后的低频部分电路则是大同小异。
综上述，超外差收音机的优点是：接收到电台信号后，不论其频率高低，一律将之变换成一个固定中频465kHz，然后把这一中频信号进行中频放大，检波和低频放大。
由于中频比接收的电台信号频率(载波频率)低，采用一般放大电路就容易获得较大的放大量，所以超外差式收音机灵敏度高。
又由于中频放大电路采用调谐回路，它能把变频级输出的中频信号进行放大，而其它的信号则受到抑制得不到放大，所以超外差收音机选择性好，受干扰小。
超外差式收音机具有的如上优点使之至今仍受人们欢迎。
F扬声器总体方案超外差式接收机具有优良的性能，现已得到普遍的应用，目前已见不到直接放大式收音机、再生式和来复式接收机，全部采用超外差式接收原理。
超外差式接收原理还广泛应用于各种仪器仪表中，学习超外差式接收原理是十分有意义的。
超外差式收音机的特点是：被调谐接收的信号，在检波之前，不管其电台频率（即载波频率）如何，都换成固定的中频频率（我国是465kHz ）再由放大器对这个固定的中频信号进行放大，这样就解决了对不同频率的电台信号放大不一致的问题，使收音机在整个频率接收范围内灵敏度均匀。
同时，由于中频信号既便于放大又便于调谐，所以，超外差式收音机还具有灵敏度高、选择性好的特点。
图6-2是表示超外差式收音机工作过程的方框图。
A B C D E 图6-2 超外差式收音机方框图输入电路 变频级 中频放大级 检波级 低放级 功放级u 1u 2V C L图6-4 变频电路示意C 1 L 1L 2图6-3 输入电路V各部分设计及原理分析（1）输入电路输入电路如图6-3所示。
通过L 1、C 1串联回路进行选频谐振，抑制非谐振频率的信号。
使f 0=1/2πLC 的信号在L 1上最大，通过磁耦合传递到L 2两端，而加到三极管V 输入端，作为输入信号。
输入电路的主要作用一是选择电台，二是频率覆盖。
对于中波段，L 1为定值，只调节C 1，当C 1全部动片旋入，容量最大时，应使L 1、C 1谐振频率为535kHz ；C 1全部动片旋出，容量最小时，应使L 1、C 1谐振于1605kHz,这样才能满足收听中波段全部电台的要求。
半导体收音机的线圈都是绕在磁棒上的称为磁性天线。
中波磁棒为锰锌铁氧体材料，一般涂黑色漆；短波磁棒为镍锌铁氧体材料制做，一般涂成棕色或灰色。
二者不可互换使用，否则效率降低。
由于磁棒具有较强的导磁能力，能聚集空间无线电波的磁力线，使灵敏度提高。
磁棒必须水平放置。
磁性天线具有很强的方向性。
（2）变频级①原理：从输入回路送来的是一个高频调幅信号。
这里高频信号只起运载音频信号的作用，所以称为“载波”。
而变频的作用，则是将输入回路送来的这个调幅信号的载波，由原来的高频变为比原高频低，而又比音频高的“中频”，同时仍然保持原调制信号的包络线形状。
我国规定广播接收机的中频为465kHz 。
②变频的实现 变频电路示意见图6-4。
在基极回路加入电台的图6-5 输入电路和变频电路C 1 L 1L 2V输入回路本振LC 谐振回路U CC高频载波信号u 1,在发射极加入一个高频振荡电压u 2。
u 2由装在机内的所谓本机振荡器产生，所以u 2又称为本振电压。
变频是利用晶体管的非线性特性来实现的。
实践证明，如果将两种不同的频率f 1和f 2同时加在非线性元件的输入端，那么在其输出端除了有f 1和f 2外，将会按照一定的规律产生其他各种频率，如有f 2＋f 1， f 2- f 1，……等等，这叫“混频”。
如果在输出端采用谐振回路，将谐振频率调制为f 2- f 1，那就可以很容易的取出所需要差频的信号。
具体的做法是：把三极管V 的I B 、I C 调得较小，工作点偏低，使电路工作于非线性放大状态下，同时使本振频率f 2总比输入电台信号 f 1高出一个中频465 kHz ，而LC 选频网络谐振于中频，则完成了变频。
输入电路和变频电路的典型电路见图6-5。
采用双联可变电容进行调谐，就是为了使本振频率总比输入电路谐振频率高出一个中频。
（3）中放电路中频放大器是超外差式收音机的极重要部分，它的工作好坏决定收音机的灵敏度、选择性和失真、自动增益控制等几项重要性能指标。
典型电路见图6-6。
T 1VR 1C 1`R 2T 2V 1R 3C 2V 2U CC T 3 V T C 3 C 4 R 4R P＋音频信号输出C 5图6-6 中放和检波电路中频变压器T 1、、T 2、T 3分别与电容并联，作为三极管V 、V 1、V 2的集电极负载。
三个回路均调谐在465 kHz 。
现将其中一级的微变等效电路画出，见图6-7。
当回路中R <<X L 时f 0≈1／2πLC 不难推算出LC 回路的阻抗Z L ＝ L ／RC可见，改变L ／C 的比值，可以改变谐振电路的阻抗。
L ／C 越大，则Z L 越大；而R 越小，则Z L 越大。
当电路处于谐振状态时，恒流源输出电压的大小与其所带负载有关。
U 0＝－ßI b 。
Z L 越大，则在L 或C 上电压越高，感应到中频变压器副边的电压也越高。
在谐振频率为中频465 kHz 时Z L 最大，因而放大器的电压放大倍数最高，因此称为“谐振放大器”。
中放电路有的有1级有的有两级。
（4）检波与自动增益控制①检波 检波又称为解调，是调制的反过程。
图6-6中，T 3副边所接即为检波电路。
首先由二极管将调幅信号削去一半，然后有电容C 3和C 4将中频载波滤除，音频信号电压就加在了R 4和R P 上，经由电位器R P 调节输出电压，控制音量，再由C 5输出给低频电压放大器。
此处C 3和C 4为0.01μF 电容，它对中频的容抗很小，而对音频的容抗很大。
而C 5 为10μF 电解电容，对音频阻抗很小，可以视为短路。
二极管采用点接触式锗管2AP9等，或用锗高频三极管的一个PN 结。
②自动增益控制 自动增益控制（AGC ）电路见图6-6中音频输出电路和电阻R 3、电容C 1。
检波后，在R 4和R P 上输出的是交直流叠加量。
其直流分量实际极性为下正上负，通过R 3引到V 1基极。
当信号很强时，直流分量就比较高，R P 上端电位就越低，使V 1基极电位下降，V 1的放大倍数下降，起到压低强信号，自动控制输出信号的作用。
（5）低频放大和功率放大电路由电位器选择输出的音频信号经电压放大器和功放电路放大后，推动扬声器发出声音。
低放和功放电路形式很多，此处不再赘述。
i bβi b cC L R e +u o-b r be 图6-7 中放级的微变等效电路u i-（6）超外差收音机电路原理下图为低压全硅管袖珍式八管超外差式收音机，特点：结构简便、用电经济、灵敏度高、选择性好、音质清晰、放音宏亮等特点。
该机电路设计简洁合理，且采用通用元器件，选材、装配、调试、维修都很方便。
图6-2-1是超外差式收音机电路原理图，由以上分析可知，该收音机是由8个三极管和2个二极管组成的，其中BG1为变频三极管，BG2、BG3为中频放大三极管，BG4为检波三极管，BG5、BG6组成阻容耦合式前置低频放大器，BG7、BG8组成变压器耦合推挽低频功率放大器。
图6-2-1 超外差收音机电路原理参数选择(一)调谐、变频电路如图6-2-1所示，L1从磁性天线(磁棒)上感应出的电台信号，经由L1和Cl-A组成的输入调谐回路选择后，只剩下需要的电台信号，该信号耦合给L2，并由L 2送BG1的基极和发射极。
由于调谐回路阻抗高，约为100kΩ，三极管输入阻抗低，约为1～2kΩ。
要使它们的阻抗匹配，使信号输出最大，就必须适当选择L1与L2的圈数比，一般取L1为60～80圈，L2取L1的十分之一左右。
表6-2-1 ZX-921型超外差式收音机元件清单三极管 3DG201(黄或绿、兰)用EB极 1支三极管 3DG201(绿)或9014 1支三极管 3DG201(蓝)或9014 2支三极管 3DG201(灰)或9014 2支三极管 9012或3CX201、8550 2支二极管 1N4148 2支振荡线圈 TFl0-920(红色) 1支中频变压器 TFl0-921(黄色) 1支中频变压器 TFl0-922(白色) 1支中频变压器 TFl0-923(绿色) 1支输入变压器绿色(或兰色) 1支输出变压器红色(自耦型) 1支磁棒及线圈 B-5×13×100mm 1套电动扬声器 YD66-0.25～2W-4～8Ω 1支电阻器 10、15、5l、220、470 各1支电阻器 6l0,820、3K、15K 各1支电阻器 150、lK、20K、62K 各2支电位器 WHl5-K4Φ16-5K 1支瓷片电容 O.Olu(或103) 1支瓷片电容 0.022u(或223) 8支电解电容 4.7u 2支电解电容 10u 1支电解电容 100u 3支双联电容 CBM-223PF 1支耳机插座Φ3.5mm 1个机壳前盖 1个机壳后盖 1个塑料音窗 1个刻度板 l块调谐拔盘 1个调谐指示片(可不用) 1片电位器拔盘 1个磁棒支架 1个印刷电路板 l块装配说明 l份喇叭压板 2个电池正极片 l片电池负极簧 1个螺丝 6粒导线(红、黄、黑) 3根电阻器可用范围R3：62Ω～150Ω R9：470Ω～680Ω R2：1K～1.5KR15：3K～5.1K R4、13：18K～22K电容器可用范围C3：6800PF～0.1u C14、15：0.01u～0．033uC10、13：1u～4.7u C4：4.7u～l0u三极管β值分色点标记：黄40～55倍、绿55～80倍、兰80～120倍、紫120～180倍、灰180～270倍、白270～400倍电阻值色标数黑棕红橙黄绿蓝紫灰白0 l 2 3 4 5 6 7 8 9L 1和L2在磁棒的中间位置时，其电感量最大，但Q（Q为品质因数）值略低，在磁棒的端头位置电感量最小但Q值最高。
