电机转速与频率的关系
电机转速与频率的公式
直流电动机的原理图精心整理
精心整理
对上一页所示的直流电机，如果去掉原动机，并给两个电刷加上直流电源，如上图（a ）所示，则有直流电流从电刷 A 流入，经过线圈abcd ，从电刷 B 流出，根据电磁力定律，载流导体ab 和cd 收到电磁力的作用，其方向可由左手定则判定，两段导体受到的力形成了一个转矩，使得转子逆时针转动。
如果转子转到如上图（b ）所示的位置，电刷 A 和换向片2接触，电刷 B 和换向片1接触，直流电流从电刷 A 流入，在线圈中的流动方向是dcba ，从电刷 B 流出。
此时载流导体ab 和cd 受到电磁力的作用方向同样可由左手定则判定，它们产生的转矩仍然使得转子逆时针转动。
这就是直流电动机的工作原理。
外加的电源是直流的，但由于电刷和换向片的作用，在线圈中流过的电流是交流的，其产生的转矩的方向却是不变的。
实用中的直流电动机转子上的绕组也不是由一个线圈构成，同样是由多个线圈连接而成，以减少电动机电磁转矩的波动，绕组形式同发电机。
四.归纳
1.是一个偶数.
A'，6减小了。
因此，结论是正确的。
4．每根电枢导体的电势性质是交流电，而经电刷引出的电势为直流电势。
直流复励电动机：电动机的磁通由两个绕组内的励磁电流产生。
一、直流电机的励磁方式
他励电机结构
精心整理
（一）他励直流电机
精心整理
图1.3.3 串励直流电机电路原理图
（四）复励直流电机
2.
图1.3.5 直流电机空载磁场
精心整理
精心整理。
交流电机转速和频率的关系
交流电机转速与频率的关系
哎，说起交流电机转速跟频率嘞关系，咱得先从基础知识讲起。
晓得啥子叫交流电不？就是那种电流大小和方向都周期性变化嘞电。
频率嘛，就是说这种变化一秒钟里头有好多回。
交流电机，它转得快慢，多半就靠嘞是电源嘞频率。
频率高，它就转得快；频率低，它就转得慢。
这个原理其实挺简单嘞，就跟咱们骑单车一样，踩嘞力气大，单车就跑得快；踩嘞力气小，单车就跑得慢。
只不过电机里头嘞“力气”是电流和磁场在互相作用。
像咱们平时家里用嘞电风扇、空调这些，里头嘞电机都是交流电机。
要是你想让电风扇吹得更凉快，把开关拨到高档，其实嘞，就是把电源嘞频率调高点，让电机转得快些。
当然嘞，这个频率也不是说调就调嘞，得靠专门嘞设备来控制。
在工业上，交流电机嘞应用更广。
啥子机床、起重机、水泵这些，都离不开它。
有时候，为了精确控制生产嘞节奏，就需要精确控制电机嘞转速。
这时候，调整电源嘞频率就显得特别重要嘞。
所以嘞，交流电机转速跟频率嘞关系，说简单也简单，说复杂也复杂。
关键是要理解电流、磁场和转速之间嘞相互作用，还有如何通过调整频率来实现对电机转速嘞精确控制。
掌握了这些，你就能更好地运用交流电机，让它为你嘞工作和生活服务嘞。

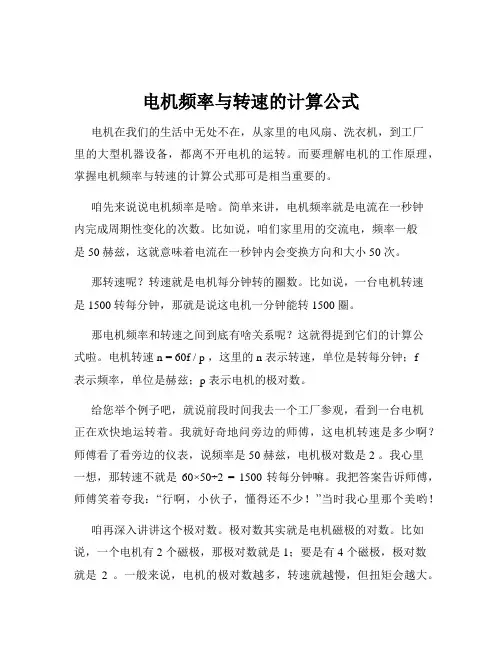

电机频率与转速的计算公式
电机频率与转速的计算公式电机在我们的生活中无处不在，从家里的电风扇、洗衣机，到工厂里的大型机器设备，都离不开电机的运转。
而要理解电机的工作原理，掌握电机频率与转速的计算公式那可是相当重要的。
咱先来说说电机频率是啥。
简单来讲，电机频率就是电流在一秒钟内完成周期性变化的次数。
比如说，咱们家里用的交流电，频率一般是 50 赫兹，这就意味着电流在一秒钟内会变换方向和大小 50 次。
那转速呢？转速就是电机每分钟转的圈数。
比如说，一台电机转速是 1500 转每分钟，那就是说这电机一分钟能转 1500 圈。
那电机频率和转速之间到底有啥关系呢？这就得提到它们的计算公式啦。
电机转速 n = 60f / p ，这里的 n 表示转速，单位是转每分钟；f表示频率，单位是赫兹；p 表示电机的极对数。
给您举个例子吧，就说前段时间我去一个工厂参观，看到一台电机正在欢快地运转着。
我就好奇地问旁边的师傅，这电机转速是多少啊？师傅看了看旁边的仪表，说频率是 50 赫兹，电机极对数是 2 。
我心里一想，那转速不就是60×50÷2 = 1500 转每分钟嘛。
我把答案告诉师傅，师傅笑着夸我：“行啊，小伙子，懂得还不少！”当时我心里那个美哟！咱再深入讲讲这个极对数。
极对数其实就是电机磁极的对数。
比如说，一个电机有 2 个磁极，那极对数就是 1；要是有 4 个磁极，极对数就是2 。
一般来说，电机的极对数越多，转速就越慢，但扭矩会越大。
在实际应用中，掌握电机频率与转速的计算公式可太有用啦。
比如说，在选择电机的时候，如果我们需要高转速，那就得选频率高、极对数少的电机；要是需要大扭矩，那就得选极对数多的电机。
而且啊，这计算公式还能帮助我们解决一些故障问题。
有一次，我碰到一台电机转速明显不对，经过检查，发现频率正常，但计算出来的转速和实际转速相差很大。
最后一查，原来是电机的磁极出了问题，部分磁极受损，导致极对数发生了变化。
总之，电机频率与转速的计算公式虽然看起来简单，但真正理解和运用好它，能让我们更好地掌握电机的工作性能，解决实际问题，让电机在各种设备中发挥出最大的作用。
电机的恒压频比控制原理
电机的恒压频比控制原理
电机的恒压频比控制原理指的是在电机运行过程中，通过调节电压和频率的比值，来控制电机的转速和负载。
此控制原理一般适用于三相异步电机的变频调速系统。
具体原理如下：
1. 电机的转速与频率成正比关系，即转速随频率的增加而增加。
2. 电机的转矩与电压成正比关系，即转矩随电压的增加而增加。
3. 在恒压频比控制下，电机的电压和频率有固定的比例关系，即电压和频率的比值保持不变。
4. 通过改变电压和频率的比值，可以调节电机的转速和负载。
在实际应用中，恒压频比控制常常通过变频器来实现。
变频器可以根据用户需求设定所需的输出频率和电压，然后控制电机输出相应的转速和转矩。
具体实现方式包括：
1. 通过改变输出电压的幅值，达到调节电机转矩的目的。
2. 通过改变输出频率的大小，达到调节电机转速的目的。
3. 通过保持电压和频率的比值不变，实现恒压频比控制。
总之，电机的恒压频比控制原理是根据电压与转矩的关系、频率与转速的关系，通过调节电压和频率的比例，以实现对电机转速和负载的控制。
电机转速与频率的公式
电机转速与频率的公式n=60f/p上式中n——电机的转速（转/分）；60——每分钟（秒）；f——电源频率（赫芝）；p——电机旋转磁场的极对数。
我国规定标准电源频率为f=50周/秒，所以旋转磁场的转速的大小只与磁极对数有关。
磁极对数多，旋转磁场的转速成就低。
极对数P=1时，旋转磁场的转速n=3000；极对数P=2时，旋转磁场的转速n=1500；极对数P=3时，旋转磁场的转速n=1000；极对数P=4时，旋转磁场的转速n=750；极对数P=5时，旋转磁场的转速n=600（实际上，由于转差率的存在，电机.实际转速略低于旋转磁场的转速）在变频调速系统中，根据公式n=60f/p可知：改变频率f就可改变转速降低频率↓f，转速就变小：即 60 f↓ / p = n↓增加频率↑f，转速就加大：即 60 f↑ / p = n↑三.直流电动机的工作原理直流电动机的原理图对上一页所示的直流电机，如果去掉原动机，并给两个电刷加上直流电源，如上图（a）所示，则有直流电流从电刷 A 流入，经过线圈abcd，从电刷 B 流出，根据电磁力定律，载流导体ab和cd收到电磁力的作用，其方向可由左手定则判定，两段导体受到的力形成了一个转矩，使得转子逆时针转动。
如果转子转到如上图（b）所示的位置，电刷 A 和换向片2接触，电刷 B 和换向片1接触，直流电流从电刷 A 流入，在线圈中的流动方向是dcba，从电刷 B 流出。
此时载流导体ab和cd受到电磁力的作用方向同样可由左手定则判定，它们产生的转矩仍然使得转子逆时针转动。
这就是直流电动机的工作原理。
外加的电源是直流的，但由于电刷和换向片的作用，在线圈中流过的电流是交流的，其产生的转矩的方向却是不变的。
实用中的直流电动机转子上的绕组也不是由一个线圈构成，同样是由多个线圈连接而成，以减少电动机电磁转矩的波动，绕组形式同发电机。
动画演示将直流电动机的工作原理归结如下：1.将直流电源通过电刷接通电枢绕组，使电枢导体有电流流过。
交流电机转速与频率的关系
交流电机转速与频率的关系在我们日常生活中，交流电机的存在真是随处可见，像电风扇、洗衣机、甚至你家里的冰箱，都是靠这小家伙在默默运转。
说到交流电机，咱们就得聊聊它的转速和频率之间的关系，这可是个有趣的話题呢！转速嘛，简单来说，就是电机转动的快慢，像咱们日常生活中骑自行车，越用力踩，速度就越快。
电机也是如此，转速的单位一般用“转每分钟”来表示。
想象一下，电机就像一个急于展翅高飞的小鸟，转得越快，它的心情就越愉悦。
而频率呢，指的是交流电的变化速度，单位是赫兹（Hz）。
在我们的电网中，通常是50赫兹或60赫兹，咱们就当作是电的节奏吧，像一首动感的舞曲。
频率越高，电流变化的速度就越快，自然电机的“舞步”也跟着快了起来。
这时候，咱们可以把交流电机比作一个在舞池里狂舞的舞者，节奏感十足，让人眼花缭乱！来想象一下，如果电机的频率是50赫兹，那它的转速就会大约在1500转每分钟。
如果频率提高到60赫兹，转速可能就会飙升到1800转每分钟。
这就好比在舞会上，DJ把节奏调得更快，舞者们也随之跳得更加疯狂，连带着观众都忍不住跟着摇摆。
电机的运转速度也是如此，频率一变，转速也跟着嗨起来，简直是一种相辅相成的关系。
可是，电机的转速并不是无穷无尽的哦！一旦超过了它的额定转速，可能就会“出岔子”。
想象一下，舞者跳得太猛，可能就会摔个四脚朝天。
电机也是如此，过快的转速会导致过热，甚至烧毁。
咱们可不想家里的电器因为这点小事而“离家出走”啊。
说到这里，或许你会问，为什么电机的转速和频率这么紧密地挂钩呢？这跟电机的工作原理有关。
交流电机的工作是依靠磁场的旋转，而频率正是影响这个磁场旋转速度的关键因素。
换句话说，频率就像是电机转动的“指挥棒”，指挥着它该怎么舞动。
要是指挥棒一动，电机的舞步立马跟着变化，没得说。
有趣的是，不同类型的电机转速和频率的关系也各有不同。
比如，异步电机和同步电机就像是两种不同风格的舞者，各自有各自的特点。
异步电机总是稍微慢一拍，跟不上节奏，而同步电机则是严格按照频率来转，节奏感十足，简直就是舞池里的佼佼者。
三相电机频率与转速与极对数
三相电机频率与转速与极对数
三相电机的频率与转速之间存在一定的联系，这个联系可以通过公式来表示。
公式为：
N = (120 * f) / p
其中，N表示电机的转速（单位：转/分钟），f表示电源的频
率（单位：赫兹），p表示电机的极对数（单位：个）。
这个公式是基于同步速度计算的，即电机的转速等于电源频率乘以120之后再除以极对数。
这是因为，在三相电机中，电流是交变的，电磁场也是交变的，当电磁场的旋转速度与电源频率相等时，电机达到同步运转。
当电机的转速高于同步速度时，电机会有功率输出；当电机的转速低于同步速度时，电机会吸收外部功率。
从这个公式可以看出，电机的转速随着频率的增加而增加，转速与频率成正比关系。
同时，转速还受到极对数的影响，极对数越大，转速越小。
需要注意的是，这个公式仅适用于同步速度时的情况，实际的转速可能会有一定的差异。
电机的负载情况、功率因素、参数补偿等因素也会对转速产生影响。
电机转速与频率的关系
电机功率：P=1.732×U×I×cosφ之阳早格格创做
电机转矩：T=9549×P/n ；
电机转速：n=60f/p，p为电机极对于数，比圆四级电机的p=2；
注：当频次达50Hz时，电机达到额定功率，再减少频次，其功率时没有会再删的，会脆持额定功率.
电机转矩正在50Hz以下时，是取频次成正比变更的；当频次f达到50Hz时，电机达到最大输出功率，即额定功率；如果频次f正在50Hz以去再继承减少，则输出转矩取频次成反比变更，果为它的输出功率便是那么大了，您还要继承减少频次f，那么套进上头的估计式分解，转矩则明隐会减小.
转速的情况战频次是一般的，果为电源电压没有变，其频次的变更曲交反应的截止便是转速的共比变更，频次删，转速也删，它减另一个也减.
闭于电压分解起去有面贫苦，您先瞅那几个公式.
电机的定子电压： U = E + I×R (I为电流, R为电子电阻, E 为感触电势)；
而：E = k×f×X (k:常数, f: 频次, X:磁通)；
对于同步电机去道： T=K×I×X (K:常数, I:电流, X:磁通)；
则很简单瞅出频次f的变更，也伴伴着E的变更，则定子的电压也该当是变更的，究竟上时常使用的变频器调速要领也便是那样的，频次变更时，变频器输出电压，也便是加正在定子二端的电压也是随之变更的，是成正比的，那便是恒V/f比变频办法. 那三个式子也可用于前里的分解，可得出相共截止.
天然，如果电源频次没有变，电机转矩肯定是正比于电压的，然而是一定是正在电机达到额定输出转矩前.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机功率：P=1.732X U X I x cos©
电机转矩：T=9549X P/n ;
电机转速：n =60f/p ，p 为电机极对数，例如四级电机的p=2；
注：当频率达50Hz 时，电机达到额定功率，再增加频率，其功率时不会再增的，会保持额定功率。
电机转矩在50Hz 以下时，是与频率成正比变化的；当频率 f 达到50Hz 时，电机达到最大输出功率，即额定功率；如果频率f在50Hz以后再继续增加，则输出转矩与频率成反比变化，因为它的输出功率就是那么大了，你还要继续增加频率f,那么套入上面的计算式分析，转矩则明显会减小。
转速的情况和频率是一样的，因为电源电压不变，其频率的变化直接反应的结果
就是转速的同比变化，频率增，转速也增，它减另一个也减。
关于电压分析起来有点麻烦，你先看这几个公式
电机的定子电压：U = E + I X R（I 为电流, R 为电子电阻, E 为感应电势）；而：E = k X X（k:常数,f:频率,X:磁通）;
对异步电机来说：T=K X I X （K:常数,I:电流,X:磁通）;
则很容易看出频率f的变化，也伴随着E的变化，则定子的电压也应该是变化的，事实上常用的变频器调速方法也就是这样的，频率变化时，变频器输出电压，也就是加在定子两端的电压也是随之变化的，是成正比的，这就是恒V/f比变频方式。
这三个式子也可用于前面的分析，可得出相同结果。
当然，如果电源频率不变，电机转矩肯定是正比于电压的，但是一定是在电机达
到额定输出转矩前。
