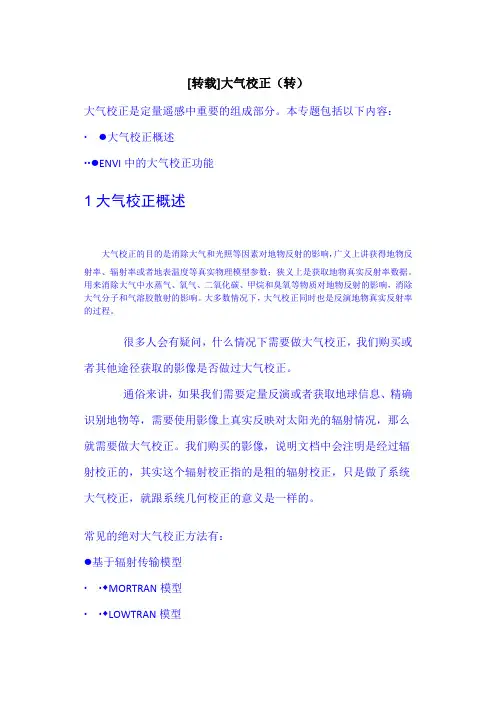

[转载]大气校正（转）大气校正是定量遥感中重要的组成部分。
本专题包括以下内容：∙ ●大气校正概述∙∙●ENVI中的大气校正功能1大气校正概述大气校正的目的是消除大气和光照等因素对地物反射的影响，广义上讲获得地物反射率、辐射率或者地表温度等真实物理模型参数；狭义上是获取地物真实反射率数据。
用来消除大气中水蒸气、氧气、二氧化碳、甲烷和臭氧等物质对地物反射的影响，消除大气分子和气溶胶散射的影响。
大多数情况下，大气校正同时也是反演地物真实反射率的过程。
很多人会有疑问，什么情况下需要做大气校正，我们购买或者其他途径获取的影像是否做过大气校正。
通俗来讲，如果我们需要定量反演或者获取地球信息、精确识别地物等，需要使用影像上真实反映对太阳光的辐射情况，那么就需要做大气校正。
我们购买的影像，说明文档中会注明是经过辐射校正的，其实这个辐射校正指的是粗的辐射校正，只是做了系统大气校正，就跟系统几何校正的意义是一样的。
常见的绝对大气校正方法有：●基于辐射传输模型∙ ∙♦MORTRAN模型∙ ∙♦LOWTRAN模型∙ ∙♦ATCOR模型∙ ∙♦6S模型等●基于简化辐射传输模型的黑暗像元法●基于统计学模型的反射率反演；相对大气校正常见的是：●基于统计的不变目标法●直方图匹配法等。
既然有怎么多的方法，那么又存在方法选择问题。
这里有一个总结供参考：1、如果是精细定量研究，那么选择基于基于辐射传输模型的大气校正方法。
2、如果是做动态监测，那么可选择相对大气校正或者较简单的方法。
3、如果参数缺少，没办法了只能选择较简单的方法了。
2 ENVI大气校正功能在ENVI中包含了很多大气校正模型，包括基于辐射传输模型的MORTRAN模型、黑暗像元法、基于统计学模型的反射率反演。
基于统计的不变目标法可以利用ENVI一些功能实现。
其中MORTRAN 模型集成在ENVI大气校正扩展模块中。
还有直方图匹配等。
2.1 简化黑暗像元法大气校正黑暗像元法是一种古老、简单的经典大气校正方法。
flaash大气校正
基于像素级的校正，校正由于漫反射引起的连带效应。
1、原理
基于太阳波谱范围内(不包括热辐射)和平面朗伯体(或近似平 面朗伯体)，在传感器处接收的像元光谱辐射亮度公式为：
其中，பைடு நூலகம்
在大气校正参数获取后, 根据该方程逐个波段像元计算地表平均反射率。
2、优点
支持传感器的种类多； 算法精度高；
通过图像像素光谱上的特征来估计大气的属性，
多光谱设置（Multispectral Settings）
校正前
校正后
采用典型地物的光谱曲线特征来检验，如植被、水体。
气溶胶反演（Aerosol Retrieval）
None:选择此项时，初始能见度（Initial Visibility）值将用于气溶胶 反演模型；
2-Band（K-T）:当没有找到合适的黑暗像元时，初始能见度值将用
于气溶胶反演模型；
2-Band Over Water：用于海面上的图像。
尺度转换因子：为了将输入的辐亮度数据变为浮点型，当各波段的辐亮
度单位不一样时，选择第一项；否则选择第二项。
Ground Elevation：影像区域平均海拔，从相应区域的DEM 获取平均值；
大气模型(Atmospheric Model)
气溶胶模型（Aerosol Model）
初始能见度（Initial Visibility Value） 根据天气条件估计。
组员：王玲 王芹 李文苹
模型介绍（原理、优点、条件） 校正过程（步骤、参数说明） 结果评价
1、原理
全称：Fast Line-of-sight Atmospheric Analysis of Spectral Hypercubes
flaash大气辐射校正
flaash大气辐射校正-李修楠制作一，把DN值转化为亮度1打开landsat5号星图像，7 4 2 波段分别赋值RGB2 单击basic tools >preprocessing>calibration utilities>landsat calibration选择六个反射通道，单击ok3.选择radiance，选择文件保存，等待处理结果处理完得到六个反射通道的亮度值二。
把亮度转化为bip格式1 单击basic tools>convert data(BSQ BIL BIP )然后弹出一个界面选择亮度值，单击ok然后弹出一个界面选择一种格式我选bip，选择文件保存等待处理结果。
三。
FLAASH1 单击spectral>FLAASH2出现以下界面，单击input radiance image选择 bip 格式的那个数据然后ok3再然后出现一个窗口，尺度转换因子，选择单一的转换因子，为10 如图4 。
单击 output reflectance file 选择文件存放位置命名。
5.选择这一景影像的中心经纬度。
如图6，选择传感器类型单击nkown—M> multispectral>landsat TM 57（1）设置获得图像的时间，2006年的8月17日 2时30分（2）大气模型 atmospheric model 选择中纬度夏季mid latitude summer （3）气溶胶选择农村aerosol model 》rural（4）气溶胶反演两个波段k-T aersol retrieval》 2-band（k-T）如图8 单击 Multispetral Settings 出现一个界面单击 kaufman-Tanre aerosol retrieval 选择第一个如图然后okOk完之后单击apply 等待结果结果如图最后，加载校正后的图同样7 4 2 rgb。
进行地理链接，调出光谱曲线比较二者不同。
高光谱数据FLAASH大气校正
第13章高光谱数据FLAASH大气校正本节以AVIRIS高光谱数据为数据源，介绍高光谱数据的FLAASH大气校正过程。
13.1 浏览高光谱数据此AVIRIS高光谱数据为经过传感器定标的辐射亮度数据。
（1）在ENVI主菜单中，选择File→Open Image File，打开JasperRidge98av.img文件。
（2）在波段列表中，选择JasperRidge98av.img，单击右键选择Load True Color，在Display 窗口中显示真彩色合成图像。
（3）在主图像窗口中单击右键，快捷菜单中选择Pixel Locator。
设置Sample:366，Line:179。
此像元为硬质水泥地，吸收特征主要受大气的影响，单击Apply按钮。
（4）在主图像窗口中单击右键，快捷菜单中选择Z Profile，打开Spectral Profile窗口，绘制像素（366,179）的波谱剖面。
（5）在Spectral Profile窗口中，可以看到在760nm，940nm和1135nm处，水汽具有吸收特征，1400nm和1900nm附近基本没有反射能量，二氧化碳在2000nm附近有两个吸收特征。
13.2 AVIRIS数据大气校正（1）在ENVI主菜单中，选择Spectral→FLAASH，打开FLAASH Atmospheric Correction Model Input Parameters对话框。
（2）单击Input Radiance Image按钮，选择JasperRidge98av.img文件。
在Radiance Scale Factors对话框中，选择Read array of scale factors from ASCII file，单击OK按钮。
（3）选择AVIRIS_1998_scale.txt文件，按照默认设置，单击OK按钮。
（4）单击Output Reflectance File按钮，选择输出路径及文件名JasperRidge98av.img。
flaash大气校正
flaash大气校正Flaash大气校正（IRSP6-08.3.24）大气校正的目的是消除大气和光照等因素对地物反射的影响，获得地物反射率和辐射率、地表温度等真实物理模型参数，用来消除大气中水蒸气、氧气、二氧化碳、甲烷和臭氧对地物反射的影响，消除大气分子和气溶胶散射的影响。
FLAASH可以处理任何高光谱数据、卫星数据和航空数据(860nm/1135nm)，这些数据是由HyMAP、AVIRIS、CASI、HYDICE、HYPERION(EO-1)AISA、HARP、DAIS、Probe-1、TRWIS-3、SINDRI、MIVIS、OrbView-4、NEMO 等传感器获得的。
FLAASH还可以校正垂直成像数据和侧视成像数据。
Flaash大气校正使用了MODTRAN 4+辐射传输模型的代码，基于像素级的校正，校正由于漫反射引起的连带效应，包含卷云和不透明云层的分类图，可调整由于人为抑止而导致的波谱平滑。
FLAASH可对Landsat, SPOT, AVHRR, ASTER, MODIS, MERIS, AATSR, IRS等多光谱、高光谱数据、航空影像及自定义格式的高光谱影像进行快速大气校正分析。
能有效消除大气和光照等因素对地物反射的影响，获得地物较为准确的反射率和辐射率、地表温度等真实物理模型参数。
校正过程点击envi——Basic Tools －Preprocessing － Calibration Utilities －FLAASHSpectral －FLAASH.或者点击envi-spectral- FLAASH1、输入数据必须是辐射校正后的数据，对辐射校正数据转成BIL或BIP格式（Basic Tools ——Convert Data）；2、对输入数据进行头文件编辑，主要是对波长wavelenth（即每一波段的波长中心值）和波长宽度fwhm（每一波段的波长范围）的编辑。
不是高光谱数据可以不对fwhm进行编辑。
flaash大气校正操作流程
利用 spectral builder 导入该文件，如下：
FWHM 没有，不用写。 确定后，再次 impor txt 文件，如下：
然后，File 菜单保存为光谱库文件，如下：
此时，可查看光谱响应函数，如下：
2.点击 Mulitispectral Settings 导入刚才的光谱响应函数库，如下：
利用 Solar Angles 可以计算太阳天顶角和太阳方位角，如下：
利用 Meterorological Range 可以根据 550nm 的 AOD 换算出能见度， aerosol thickness 一般是 2km 左右，Modtran 计算如下：
9）最后的界面为：
二．Multispectral Settings 界面 1.利用 ENVI 的 SpectralSpectral libraries 制作各个通道的光谱响应函数光谱库文件。波长 及响应函数拷贝入 txt，部分截图如下：
j
* fi 1 in Nhomakorabeai
f
i 1
n
n
i
Fwhm 计算公式为：
Fwhm j
输入的界面为：
f
i 1
i
2
。
之后选择单一的 scale，scale 设为 10，如下：
1). 2). 3). 4). 5). 6). 7). 8).
Output reflectance file 是输入需要保存反反射率文件的路径。 Out directory for flash file 输入的是保存中间结果的文件夹。 Flight time 是影像成像时间。 Scence center location 可以影像头文件中找到。 Atmospheric Model 可以根据具体地区的温度以及空气湿度找到对应的类型。 Water retrieval 需要有适合水汽反演的波段才行。 Aerosol retrieval 需要？？。 Initial visibility (km) 可以有所测的 AOD 通过软件 modo 进行换算。 大气校正的结果的好 坏可通过调整这个参数，我们所测的 AOD 可以乘以 0.85~0.95 的系数。软件在 E:\大气 校正\flaash 大气校正\modo_install\modo_v3\bin 里面。运行如下：
ETM Flaash大气校正
ETM Flaash大气校正在ETM蚀变信息提取2文章里，已经得到了辐亮度图像，现在使用ENVI Flaash大气校正功能，进行地表反射率的反演。
1、数据格式转换Flaash大气纠正功能需要的辐亮度文件格式为BIL或者BIP，但是目前的文件格式是BSQ的，所以需要进行数据格式转换。
ＥＮＶＩ功能菜单：Basic Tools－》Convert Data(BSQ,BIL,BIP)选择辐亮度文件转换参数设置：再选好输出文件，按OK就行了。
2、Flaash大气校正ENVI功能菜单：Spectral->Flaash下面我们开始进行参数设置。
（1）输入输出文件设置Input Radiance Image输入转换格式后的辐亮度文件Ok后，弹出如下对话框，选择use single scale factor for all bands选项，设置single scale factor 为10，具体原因是由于单位不一致。
再选择输出反射率文件的位置，最后设置一下FLAASH输出的一些临时文件的目录。
（2）Flight date栏设置在*_MTLold.txt找到ACQUISITION_DATE = 2001-10-23SCENE_CENTER_SCAN_TIME = 03:50:11.2501468Z填入即可：（2）sensor type栏设置选择sensor type，MutiSpectral-》landsat TM7设置好后，sensor Altitude和 pixel size这两项自动就填上了。
还剩下一个Groud Elevation，怎么办呢？google earth啊，哈哈。
Sensor type这栏就填好了，如下图：（3）scene center Location栏设置在earth explore中查看该数据的元文件（具体步骤查看ETM蚀变信息提取1文章）填上就行了。
（4）Atmospheric model栏设置Model Atmosphere Water Vapor(std atm-cm)Water Vapor(g/cm2)Surface Air TemperatureSub-Arctic Winter (SAW) 518 0.42 -16° C (3° F) Mid-Latitude Winter (MLW) 1060 0.85 -1° C (30° F) U.S. Standard (US) 1762 1.42 15° C (59° F) Sub-Arctic Summer (SAS) 2589 2.08 14° C (57° F) Mid-Latitude Summer (MLS) 3636 2.92 21° C (70° F) Tropical (T) 5119 4.11 27° C (80° F)Latitude (°N)Jan March May July Sept Nov80 SAW SAW SAW M LW M LW S AW70 SAW SAW MLW M LW M LW S AW60 MLW MLW MLW SAS SAS MLW50 MLW MLW SAS SAS SAS SAS40 SAS SAS SAS MLS MLS SAS30 MLS MLS MLS T T MLS20 T T T T T T10 T T T T T T0 T T T T T T-10 T T T T T T-20 T T T MLS MLS T-30 MLS MLS MLS MLS MLS MLS-40 SAS SAS SAS SAS SAS SASLatitude (°N)Jan March May July Sept Nov-50 SAS SAS SAS MLW M LW SAS-60 MLW MLW MLW M LW M LW M LW-70 MLW MLW MLW M LW M LW M LW-80 MLW MLW MLW M LW M LW M LW处理的数据是10月份的，并且中心纬度是38度多的，所以选择SAS模型（Sub-Arctic Summer）。
