波峰焊技术

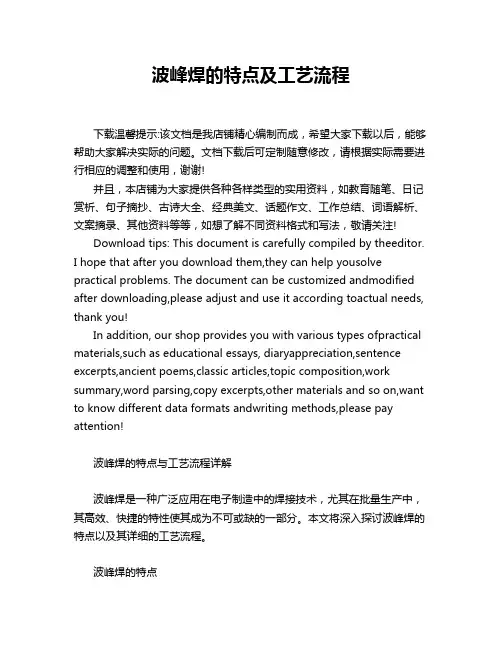

波峰焊的特点及工艺流程
波峰焊的特点及工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!波峰焊的特点与工艺流程详解波峰焊是一种广泛应用在电子制造中的焊接技术，尤其在批量生产中，其高效、快捷的特性使其成为不可或缺的一部分。
波峰焊接技术及应用分析-
波峰焊接技术及应用分析导言波峰焊接是一种电子元器件的焊接方法。
它具有快速、稳定等特点，因而在工业生产中广泛应用。
本文将详细介绍波峰焊接技术的原理、优势和应用。
波峰焊接技术的原理波峰焊接是一种通过熔化两个元器件，将它们连接在一起的方法。
在波峰焊接中，焊接材料通常是锡-铅合金，这种合金通常会被塑成一种形状，和被焊接的元器件放在一起。
波峰焊接的原理是，通过向焊接合金施加瞬时高温，使其部分熔化，形成波峰，然后将被焊接元器件浸入波峰中，使焊料和元器件表面相接触并冷却凝固，保证了焊接的完整性。
波峰焊接技术的优势与传统的手工焊接相比，波峰焊接具有以下优势：高效性波峰焊接机械化程度高，运作速度快。
操作人员无需等待焊料熔化，通过即时加热和冷却，焊接速度更快，大大缩短了焊接的时间。
稳定性波峰焊接能够控制焊接温度和焊接时间。
通过调整加热和冷却时间，可以保证焊接质量和稳定性。
一致性由于波峰焊接机器以相同的方式执行焊接，因此它可以保证产生相同的焊接结果，避免了手工焊接的浪费和不稳定性。
波峰焊接技术的应用波峰焊接技术在如下领域得到广泛应用：电路板组装波峰焊接能够快速、稳定、一致地焊接电路板。
这种焊接方式几乎不会损坏精细电路板或微小元件，极大地提高了组装效率和精度。
电子器件制造由于波峰焊接机器和技术的高效和可靠性，这种方法已经被广泛应用于生产各种电子器件，如晶体管、集成电路等。
铁路列车保养波峰焊接技术能够快速、一致地焊接车辆的主要电路，从而提高铁路列车的可靠性和安全性。
波峰焊接技术是一种高效、稳定、一致的焊接方法，在电路板组装、电子器件制造和铁路列车保养等领域得到广泛的应用。
理解这种焊接技术的原理和优势，可以帮助生产厂商更好地控制产品质量和节约时间成本。
pcb板波峰焊工艺
PCB板波峰焊工艺一、波峰焊工艺概述1.1 什么是波峰焊波峰焊是一种常用的电子组装技术，用于将电子元件连接到印刷电路板（PCB）上。
该工艺通过将预先涂覆有焊膏的PCB板放置在波峰焊机上，使焊点浸入并与电子元件连接。
波峰焊工艺高效且可靠，因此被广泛应用于电子制造业。
1.2 PCB板波峰焊的重要性波峰焊工艺对于电子产品的质量和可靠性至关重要。
优秀的波峰焊工艺可以确保焊点的稳定性和连接的牢固性，减少电子元件脱落和焊接缺陷的风险。
一个良好的波峰焊工艺将为产品的长期使用提供良好的信号传输和电气性能。
二、PCB板波峰焊步骤2.1 准备工作在进行波峰焊之前，需要进行准备工作，包括以下方面： 1. 确保焊接设备（波峰焊机）正常工作。
2. 准备好所需的焊膏和PCB板。
3. 清洗PCB板以去除任何污垢或氧化物，以确保更好的焊接结果。
2.2 设定焊接参数在进行波峰焊之前，需要设定合适的焊接参数，以确保焊接过程的稳定性和焊点质量。
常见的焊接参数包括： 1. 波峰高度：控制焊接波峰的高度，以适应不同尺寸和形状的元件。
2. 焊接速度：控制焊接波峰移动的速度，影响焊接时间和质量。
3. 通风量：确保焊接过程中的适当通风，以排除焊接产生的烟雾和有害气体。
2.3 焊接过程波峰焊过程如下： 1. 将经过贴片组装的PCB板安放在波峰焊机上，确保定位准确。
2. 启动波峰焊机，让焊盘预热至合适的温度。
3. 通过传动装置将PCB板在焊盘上移动，使电子元件的引脚经过波峰焊盘。
4. 当引脚通过波峰时，焊膏会被熔化并涂覆在引脚上，形成焊点。
5. 通过冷却装置对焊点进行冷却，固化焊点。
2.4 检测和修正完成波峰焊后，需要进行焊接质量的检测和修正。
常见的方法有： 1. 目测检查焊点的外观，确保焊点光滑、良好的连接且没有缺陷。
2. 使用X射线检测或红外热成像仪来检测焊点的可靠性和热分布情况。
3. 如有必要，进行焊点重熔或补焊，以保证焊点质量。
波峰焊工作原理
波峰焊工作原理引言概述：波峰焊是一种常见的电子元件焊接技术，其工作原理是通过将焊接部件浸入熔化的焊料中，使焊料在波峰的作用下形成焊接。
本文将详细介绍波峰焊的工作原理及其应用。
一、焊料的熔化1.1 熔化温度：波峰焊中使用的焊料通常是锡合金，其熔点较低，一般在180°C至230°C之间。
1.2 熔化方式：焊料在波峰焊机中通过电热加热，达到熔化温度后形成熔融状态。
1.3 熔化控制：波峰焊机通过控制加热温度和时间来控制焊料的熔化程度，确保焊接质量。
二、波峰的形成2.1 波峰的定义：波峰是指焊料在焊接过程中形成的波浪状高度。
2.2 波峰的作用：波峰在焊接过程中起到了稳定焊料的作用，使焊接部件能够均匀浸润焊料。
2.3 波峰的调节：波峰焊机可以通过调节波峰的高度和形状来适应不同焊接要求，确保焊接质量。
三、焊接部件的浸润3.1 浸润机理：焊接部件在波峰的作用下，焊料会自动浸润到焊接部件表面，形成均匀的焊接。
3.2 浸润控制：波峰焊机可以通过控制焊料的温度和粘度来控制焊料的浸润速度，确保焊接部件完全覆盖。
3.3 浸润效果：良好的浸润效果可以确保焊接部件与焊料之间形成牢固的连接，提高焊接质量。
四、焊接过程的控制4.1 温度控制：波峰焊机通过控制焊料的温度和波峰的高度来控制焊接温度，确保焊接部件不受热损伤。
4.2 时间控制：波峰焊机可以通过控制焊接时间来控制焊接速度，确保焊接部件在适当的时间内完成焊接。
4.3 速度控制：波峰焊机可以通过调节输送速度来控制焊接速度，确保焊接部件在适当的速度下完成焊接。
五、应用领域5.1 电子元件焊接：波峰焊广泛应用于电子元件的焊接，如电路板、插件等。
5.2 电气设备制造：波峰焊也常用于电气设备的制造，如电机、变压器等。
5.3 汽车零部件生产：波峰焊在汽车零部件的生产中也有着重要的应用，如汽车灯具、传感器等的焊接。
总结：波峰焊作为一种高效、稳定的焊接技术，其工作原理简单而有效。
什么是波峰焊技术
什么是波峰焊接技术波峰焊是将熔融的液态焊料，借助与泵的作用，在焊料槽液面形成特定形状的焊料波，插装了元器件的PCB置与传送链上，经过某一特定的角度以及一定的浸入深度穿过焊料波峰而实现焊点焊接的过程。
波峰面的表面均被一层氧化皮覆盖，它在沿焊料波的整个长度方向上几乎都保持静态，在波峰焊接过程中，PCB接触到锡波的前沿表面，氧化皮破裂，PCB 前面的锡波无皲褶地被推向前进，这说明整个氧化皮与PCB以同样的速度移动波峰焊机焊点成型：当PCB进入波峰面前端（A）时，基板与引脚被加热，并在未离开波峰面（B）之前，整个PCB浸在焊料中，即被焊料所桥联，但在离开波峰尾端的瞬间，少量的焊料由于润湿力的作用，粘附在焊盘上，并由于表面张力的原因，会出现以引线为中心收缩至最小状态，此时焊料与焊盘之间的润湿力大于两焊盘之间的焊料的内聚力。
因此会形成饱满，圆整的焊点，离开波峰尾部的多余焊料，由于重力的原因，回落到锡锅中。
防止桥联的发生。
1，使用可焊性好的元器件/PCB 2，提高助焊剞的活性 3，提高PCB的预热温度，增加焊盘的湿润性能 4，提高焊料的温度 5，去除有害杂质，减低焊料的内聚力，以利于两焊点之间的焊料分开。
波峰焊机中常见的预热方法 1，空气对流加热 2，红外加热器加热 3，热空气和辐射相结合的方法加热 波峰焊工艺曲线解析 1，润湿时间 指焊点与焊料相接触后润湿开始的时间 2，停留时间 PCB上某一个焊点从接触波峰面到离开波峰面的时间 停留/焊接时间的计算方式是： 停留/焊接时间=波峰宽/速度 3，预热温度 预热温度是指PCB与波峰面接触前达到的温度(见右表） 4，焊接温度 焊接温度是非常重要的焊接参数，通常高于焊料熔点（183°C ）50°C ~60°C大多数情况是指焊锡炉的温度实际运行时，所焊接的PCB焊点温度要低于炉温，这是因为PCB吸热的结果 SMA类型元器件预热温度 单面板组件通孔器件与混装90~100 双面板组件通孔器件100~110 双面板组件混装100~110 多层板通孔器件115~125 多层板混装115~125 波峰焊工艺参数调节 1，波峰高度 波峰高度是指波峰焊接中的PCB吃锡高度。
波峰焊工艺技术介绍
波峰焊工艺技术介绍1 引言波峰焊是将熔化的焊料，经电动泵或电磁泵喷流成设计要求的焊料波峰，使预先装有电子元器件的印制板通过焊料波峰，实现元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。
波峰焊用于印制板装联已有20多年的历史，现在已成为一种非常成熟的电子装联工艺技术，目前主要用于通孔插装组件和采用混合组装方式中的插装组件的焊接2 波峰焊工艺技术介绍波峰焊有单波峰焊和双波峰焊之分。
采用单波峰焊时，由于焊料的"遮蔽效应"容易出现较严重的质量问题，如漏焊、桥接和焊缝不充实等缺陷。
而双波峰则较好地克服了这个问题，大大减少漏焊、桥接和焊缝不充实等缺陷，因此目前在表面组装中广泛采用双波峰焊工艺和设备。
波峰锡过程：治具安装→喷涂助焊剂系统→预热→一次波峰→二次波峰→冷却。
下面分别介绍各步内容及作用。
2．1 治具安装治具安装是指给待焊接的PCB板安装夹持的治具，可以限制基板受热形变的程度，防止冒锡现象的发生，从而确保浸锡效果的稳定。
2．2 助焊剂系统助焊剂系统是保证焊接质量的第一个环节，其主要作用是去除PCB和元器件焊接表面的氧化层和防止在焊接过程中再氧化。
助焊剂的涂覆一定要均匀，尽量不要产生堆积，否则将导致焊接短路或开路。
涂覆助焊剂的方式有多种，包括喷雾式、喷流式和发泡式。
目前一般使用喷雾式助焊系统，采用免清洗助焊剂。
这是因为免清洗助焊剂中固体含量极少(不挥发无含量只有1／5～1／20)，所以必须采用喷雾式助焊系统涂覆助焊剂。
在助焊剂系统中，一般都添加有防氧化系统，以防止氧化，避免焊接中造成助焊剂量不足，而导致焊料桥接和拉尖。
喷雾式有两种方式：一是采用超声波击打助焊剂，使其颗粒变小，再喷涂到PCB板上；二是采用微细喷嘴，在一定空气压力下喷雾助焊剂，这种喷涂均匀、粒度小，易于控制。
喷雾高度／宽度可自动调节，是今后发展的主流。
2．3 预热系统2．3．1 预热系统的作用助焊剂中的溶剂成份在通过预热器时，将会受热挥发。
波峰焊工艺流程概述
波峰焊工艺流程概述波峰焊是一种常见的电阻焊工艺，广泛应用于电子、电器、汽车等行业。
它通过电流通过焊接接头，产生热量使接头材料熔化，然后冷却固化来实现焊接的目的。
本文将从波峰焊的原理、设备、参数设置和工艺流程等方面进行概述。
一、原理波峰焊的原理是利用焊锡槽中的熔融焊料形成波峰，将焊接接头放置在波峰上，通过热传导和热辐射使接头材料熔化，然后冷却固化形成焊缝。
波峰焊具有高效、快速、稳定的特点，适用于批量生产。
二、设备波峰焊设备主要包括焊锡槽、传送系统、预加热系统和控制系统。
焊锡槽用于熔化焊料并形成波峰，传送系统用于将焊接接头送入焊锡槽并取出，预加热系统用于提高接头温度，控制系统用于控制焊接参数和监测焊接质量。
三、参数设置波峰焊的参数设置对焊接质量至关重要。
主要参数包括焊接温度、焊接速度、预加热温度和焊锡槽温度等。
焊接温度应根据焊接材料的熔点来确定，焊接速度应适当控制，预加热温度应根据接头的材料和厚度来确定，焊锡槽温度应保持稳定。
四、工艺流程波峰焊的工艺流程通常包括以下几个步骤：1. 准备工作：检查焊接设备和材料，确保其正常工作和质量合格。
清洁焊接接头和焊锡槽，确保无杂质。
2. 参数设置：根据焊接材料和要求，设置合适的焊接温度、焊接速度、预加热温度和焊锡槽温度等参数。
3. 预热：将接头放置在预加热系统中进行预加热，提高接头温度，以便更好地与焊料接触。
4. 焊接：将预热后的接头送入焊锡槽中，使其与熔融焊料接触，并形成波峰。
通过热传导和热辐射将接头加热至熔点，然后冷却固化形成焊缝。
5. 检测：对焊接质量进行检测，主要包括焊缝的牢固性、焊缝的密实性和焊缝的外观等。
6. 清洗和修整：清洗焊接接头，去除焊渣和杂质。
对焊缝进行修整，使其达到要求的尺寸和外观。
7. 检验和包装：对焊接件进行检验，确保其质量合格。
进行包装，以便运输和使用。
以上就是波峰焊的工艺流程的概述。
波峰焊作为一种常用的电阻焊工艺，在实际应用中具有广泛的用途。
公共基础知识波峰焊基础知识概述
《波峰焊基础知识综合性概述》一、引言在现代电子制造领域，波峰焊作为一种重要的焊接技术，广泛应用于电子产品的生产过程中。
它具有高效、稳定、可靠等优点，能够满足大规模生产的需求。
本文将对波峰焊的基础知识进行全面的阐述与分析，包括基本概念、核心理论、发展历程、重要实践以及未来趋势等方面，为读者提供一个清晰、系统且深入的理解框架。
二、基本概念1. 定义波峰焊是将熔融的液态焊料，借助泵的作用，在焊料槽液面形成特定形状的焊料波，插装了元器件的 PCB 板置于传送链上，经过某一特定的角度以及一定的浸入深度穿过焊料波峰而实现焊点焊接的过程。
2. 组成部分波峰焊设备主要由助焊剂喷涂系统、预热系统、焊接系统、冷却系统、控制系统等组成。
（1）助焊剂喷涂系统：在 PCB 板进入焊接区域之前，均匀地喷涂一层助焊剂，以去除 PCB 板和元器件引脚表面的氧化物，提高焊接质量。
（2）预热系统：对 PCB 板进行预热，使 PCB 板和元器件达到一定的温度，减少热冲击，提高焊接质量。
（3）焊接系统：包括焊料槽、泵、波峰发生器等，产生特定形状的焊料波，实现焊点焊接。
（4）冷却系统：对焊接后的 PCB 板进行冷却，使焊点迅速凝固，提高焊接强度。
（5）控制系统：对整个波峰焊设备进行控制，包括温度、速度、时间等参数的设置和调整。
3. 焊接原理波峰焊的焊接原理是利用液态焊料的表面张力和毛细作用，使焊料在 PCB 板和元器件引脚之间形成良好的焊点。
当 PCB 板经过焊料波峰时，焊料在重力和表面张力的作用下，填充到 PCB 板和元器件引脚之间的间隙中，形成焊点。
同时，助焊剂在焊接过程中起到去除氧化物、降低焊料表面张力、促进焊料流动等作用。
三、核心理论1. 热传递理论波峰焊过程中，热传递是一个关键因素。
预热系统通过热传导、热对流和热辐射等方式，将热量传递给 PCB 板和元器件，使其达到一定的温度。
在焊接过程中，焊料波峰与 PCB 板和元器件之间也存在热传递，影响焊接质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设备工程课:WS team
Update:2013Update:2013--05波峰焊技波峰焊技术术
1、波峰焊锡炉的结构；
2、波峰焊焊接工艺理论知识；
3、波峰焊设备维护与保养；
1、波峰焊锡炉的结构：
机械部份
电气部份
2、波峰焊焊接工艺理论知识：
制程参数设定与调整
焊接材料与原材料
PCB LAYOUT设计
3、波峰焊设备的维护与保养：
设备的日常操作与管理
设备保养的制定与执行
1、工作电压:
强电与弱电相结合的工作方式
强电：220/380V（功率大、电流大、频率低）
弱电：36V安全电压以内的电压
---功率小、电流小，频率高
2、市电接入：380VAC
三相四线或三相五线
火线*3（R、S、T或L1、L2、L3）
零线*1（N）--某此设备无零线
接地线*1（PE或E）
3、波峰焊主要部件的工作电压分类：
锡槽加热：380VAC
预热加热：220VAC
锡波及运输马达：220VAC变频至三相交流电
PLC/SENSOR/指示灯：24VDC
4、劲拓电控箱图片：
MS-450WS-350
5、劲拓WS-350电路图：
WS350电路图
二、波峰焊电气原理讲解
6、电路示意图：
220VAC
7、继电器&交流接触器：
继电器交流接触器固态继电器
7.1、继电器&交流接触器：
继电器:主要应用于控制回路和保护回路中。
实现小电流、低电压控制大电流和高电压的设备交流接触器：主要应用于主回路中。
主回路的电流通常达到几十安培以上。
7.2、继电器&交流接触器工作方式：
继电器
7.3、继电器&交流接触器工作方式：
交流接触器
7.4、继电器&交流接触器工作方式：
固态继电器(SSR、SCR）
8、24VDC电源供应器(开关电源)：
由市电220VAC输入通过变压器变压，整流滤波
后得到24VDC输出;
主要应用于PLC及SENSOR的电源供应;
9、SENSOR:传感器
定义:是一种以一定精确度的测量装置,把被测量
的信息转换为与之有确定对应关系的,便于应用的某种物理量。
作用:在自动化系统中,通过SENSOR量测的信息
反馈给PLC,并通过PLC输出信号给各相应的机械设备,使其自动运行,以达到自动化生产的目的。
结构:由敏感元件、转换元件、转换电路组成。
9.1、SENSOR的种类:
数字量传感器：光电
---采用光电元件作为检测元件的传感器.
模拟量传感器：热电偶、双金属片（温度传感）
---利用两种不同材质的导体组成的闭合回路所形
成的热电效应，来达到检测温度的变化.
9.2、光电感应器:
由光源、光学通路、光电元件组成。
优点：精度高、反应快、非接触性等。
9.3、四位浮球（磁性开关传感器）:
9.4、热电偶(常用于温度测量仪)：
用于直接测量温度，把温度信号转换成热电动
势信号，通过电器仪表(二次仪表)转换成被测介质的温度。
由热电极、绝缘套保护管和接线盒组成，并配
合显示仪表、记录仪表及电子调节器使用。
特点：装配简单、更换方便，测量精度高，测
量范围大（-200至1300度，特制品-270至2800度），热响应时间快，机械强度高、使用寿命长。
10、变频器（VFD-M)：
变频器是利用电力半导体器件的通断作用把电压、频率固定不变的交流电变成电压、频率都可调的交流电源。
变频器输出的波形是模拟正弦波，主要是用在三相异步电动机调速用，又叫变频调速器。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处
理单元等组成的。
VFD-M基本操作
11、UPS ：不间断电源供应器
---英文Uninterruptible Power Supply 的简写
11.111.1、、组成组成：：主要由主要由整流器整流器整流器、、蓄电池蓄电池、、逆变器和静态开关等组成。
一、整流器整流器：：a、将交流电（AC）变成直流电（DC），经滤波后供给负载，或者供给逆变器；b、给蓄电池提供充电电压。
因此，它同时又起到一个充电器的作用；
二、蓄电池蓄电池：：
用来作为储存电能的装置，它由若干个电池串联而成，其容量大小决定了其维持放电（供电）的时间。
其主要功能是：
1、当市电正常时，将电能转换成化学能储存在电池内部。
2、当市电故障时，将化学能转换成电能提供给逆变器或负载；
三、逆变器逆变器：：
将直流电（DC）转化为交流电（AC）的装置。
它由逆变桥、控制逻辑和滤波电路组成；
四、静态开关静态开关：：或称静止开关（无触点开关），对电路进行自动切换。
11、UPS：不间断电源供应器
---英文Uninterruptible Power Supply 的简写作用：：
11.2、作用
a、提供持续、稳定、不间断的电源供应的重要外部设备。
b、UPS可以在市电出现异常时，有效地净化市电；还可以在市电突然中断时持续一定时间给电脑等设备供电，避免系统文件损坏以及数据丢失等。
的分类：：
11.3、UPS的分类
a、后备式：备用储电，市电停止供应自动切换至UPS，切换时间10ms。
b、在线互动式：市电电压不稳定时自动切换至UPS，切换时间10ms。
c、纯在线式：市电经整流器、蓄电池、逆变器再传送至负载，无切换时间。
PS：影响电压因素以及UPS分类的线路图详见附表一、附表二。
的使用功率计算：：
11.4、UPS的使用功率计算
a、功率因数=0.8，例1KVA*0.8=800W。
b、工作负载=60%，例800W*60%=480W。
c、即标示1KVA的UPS，正常工作的最大带载为480W，如超过即会损坏UPS。
的因素11.5、附表一
响电压的因素附表一：：影响电压
11.6、附表二
类线路路图附表二：：UPS分类线
一、后备式：
二、在线互动式：
三、纯在线式：
12、电机：
常用电机主要有三相异步电机、伺服电机，直流电机。
13、案例分析：
案例一、24FA设备整机停止工作，电脑报警通讯信号读取失败：
原因分析
市电异常
PLC与PC
连接异常
PLC供电异常
PLC损坏
UPS故障
（在线式）
停电或漏电保护开关缺相
锡炉电控箱内交流接触损坏或漏电保护开关跳闸
连接线或插头接触不良
DC24V电源供应器损坏
DC24V电源供应器保险丝熔断
DC24V电源供应器电源输入异常
触点损坏或程序被破坏
UPS工作温度过高
UPS控制电路触点接触不良或损坏
UPS损坏
13、案例分析：
案例二、DK厂预热持续加热，温度不受控：
原因分析温控模块损坏固态继电器损坏供电线路接错。
