最新中考物理培优专项复习——电学计算题(含答案)
中考物理总复习《电学》专项练习题-附参考答案
中考物理总复习《电学》专项练习题-附参考答案一、选择题（2分×15=30分）1．19世纪末叶，汤姆逊发现了电子，将人们的视线引入到原子的内部：由此，科学家们提出了多种关于原子结构的模型。
通过学习，你认为原子结构与下列事物结构最接近的是（）A. 西红柿B. 西瓜C. 面包D.太阳系2．在学习“摩擦起电”时，同学们用塑料直尺在头发上摩擦几下后，试试能否吸引碎纸片，结果塑料直尺能够吸引碎纸片。
如果以橡胶棒与毛皮摩擦作类比，这个现象说明 ( )A．摩擦时，同时发生了正、负电荷的转移，头发带负电，塑料直尺带正电B．摩擦时，同时发生了正、负电荷的转移，头发带正电，塑料直尺带负电C．摩擦时，只发生了正电荷的转移，使塑料直尺带了正电D．摩擦时，头发上的电子向塑料直尺转移，使塑料直尺带了负电3．以下学习用品中，在通常情况下属于导体的是（）A．塑料刻度尺 B．金属小刀片C．绘画橡皮D．物理课本4．图为路口交通指示灯的示意图，指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。
据你对交通指示灯的了解推断（）A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联5.在日常生活中我们常会看到这样的通告：“由于检修线路，今天从上午六点至下午五点停电。
”这里所提到的“电”是指下列物理量中的（）A．电流 B. 电压 C. 电热 D.电功率6．如图示电路，下列说法正确的是 ( )A．L1、L2串联B．开关S只控制L2C．电流表测干路中电流D．电流表测L1的电流7．A 、B 是同种材料制成的电阻，它们的长度相等，A 的横截面积是B 的两倍，将它们串联在电路中，则加在A 、B上的电压UA 、UB和通过A、B的电流IA、IB间的关系正确的是 ( )A.I A=I BB.I A＞I BC.U A=U BD.U A＞U B8．在研究导体中的电流与导体电阻的关系时，要保持导体两端的电压不变。
中考物理 电功率的综合计算问题 培优练习(含答案)含答案
一、初中物理电功率的综合计算问题1．如图所示的电路，电路接通后，移动滑动变阻器的滑片，电压表的最大值为6V ，电流表的最大值为3A 、最小值为1A ，由此可以确定（ ）A ．电源电压为9VB ．定值电阻的阻值为6ΩC ．滑动变阻器的最大阻值为2ΩD ．定值电阻最大功率为18W【来源】2020年广西中考一轮模拟物理试题（三) 【答案】A 【解析】 【分析】 【详解】由图可知，电路为定值电阻R 1与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流，当滑动变阻器接入阻值最大时，由串联分压及欧姆定律可知，电压表此时示数最大为6V ，对应电流最小为1A ，此时电源电压为U =U 1+U 2=1A×R 1+6V当滑动变阻器接入阻值最小为0Ω时，电路为R 1的简单电路，由欧姆定律可知此时电流最大为3A ，此时电源电压为1211=3A U U I R R '==⨯联立求解可得电源电压为9V ，电阻R 1阻值为3Ω，当滑动变阻器全部接入时，电路总电阻为19V=91AU R I ==Ω总 则滑动变阻器最大阻值为R 滑=R 总-R 1=9Ω-3Ω=6Ω定值电阻阻值不变，由2U P R=可知定值电阻两端电压最大时，功率最大，当滑动变阻器接入阻值为0Ω时，定值电阻两端电压最大，等于电源电压9V ，此时功率为()221max19V ==27W 3U P R =Ω故选A 。
2．如图所示甲是某同学探究电流与电压关系的电路图，开关S 闭合后，将滑动变阻器的滑片P 从a 端移至b 端，电流表和电压表的示数变化关系如图乙，则由图象可知（ ）A ．电阻R 0两端电压与通过R 0的电流成正比B ．R 0的电阻值是5ΩC ．该电路最小功0.3WD ．滑动变阻器R 的电功变化范围0~0.45W【来源】2020年贵州省遵义市桐梓县中考二模物理试题 【答案】BCD 【解析】 【分析】 【详解】A ．由电路图可知，电流表测电路电流，电压表测电阻R 0电压，由I-U 图象可知，电阻R 0的I-U 图象是一条倾斜的直线，是正比例函数图象，电阻R 0是一个定值，电压表的示数与电流表的示数之比不变，电阻R 0两端电流与通过R 0的电压成正比，电压决定电流，不能说电流与电压成正比，故A 错误，A 不符合题意；B ．由I-U 图象可知，滑片P 移至b 端时滑动变阻器接入阻值为零，此时电压表示数为电源电压，为3V ，电路中的电流为0.6A ，则03V 5Ω0.6AU R I === 故B 正确，B 符合题意； C ．根据功率公式2U P UI R== 当电路电阻最大时，即滑动变阻器接入最大时，功率最小，由I-U 图象可知，此时滑片P 移至a 端，电压表示数为0.5V ，电路中的电流为0.1A ，则电路总电阻为3V 30Ω0.1AU R I ===总 则电路最小功率为22min(3V)0.3W 30ΩU P R ===总 故C 正确，C 符合题意； D ．根据功率公式22222200001()()24R R U R U U P U R R R R R R R R R R R R====-++++ 当滑动变阻器接入阻值为零时功率最小，为零；当滑动变阻器接入阻值与电阻R 0相等时功率最大，为22max0(3V)0.45W 445ΩU P R ===⨯ 故D 正确，D 符合题意。
中考物理总复习《电学(电功率、电与磁)计算》专项测试题-附带答案
中考物理总复习《电学（电功率、电与磁）计算》专项测试题-附带答案学校:___________班级：___________姓名：___________考号：___________1．在如图所示的电路中，电源电压和小灯泡的阻值均保持不变，电源电压U=6V，小灯泡标有“6V 3W”字样，电流表的量程为0~0.6A，电压表的量程为0~3V，滑动变阻器R2的最大阻值为20Ω。
(1)只闭合开关S1和S3时，电路消耗的功率为6W，则闭合开关S1、S2和S3时，电路的总电流为多少？(2)在不损坏各元件的情况下，求只闭合开关S1时，R1消耗的最大功率P1；只闭合开关S2时，灯泡消耗的最小功率P2。
2．小明家电热饮水机有加热和保温两种工作状态。
如图所示为饮水机的原理图，当开关S、S1闭合后，饮水机处于加热状态，当水温达到100℃时，温控开关S1自动断开，饮水机处于保温状态，饮水机的铭牌信息如下：[c水=4.2×103J/(kg·℃)]。
求：水箱容积2L（1）加热时通过饮水机的电流；（2）电阻R2的阻值；（3）不计热量损失，将一箱20℃水加热7min，饮水机内水的温度达多少℃？3．图甲所示是一款硅胶材质的电热桌垫，具有关、低温和高温三个挡位。
其内部主要由加热电阻R1、R2和开关组成，其相关参数如本表。
某次将其调至高温模式正常工作2min后，桌垫的温度升高了20℃；如图乙、丙所示是小明利用所学知识为电热桌垫设计的两种电路。
请你解答下列问题：加热电阻R24Ω（1）电热桌垫处于高温模式时的加热效率是多少?[硅胶的比热容为2×103J/（kg·℃），百分号前保留1位小数]（2）请根据表格中提供的信息帮他从乙、丙两图中选出最符合该款电热桌垫工作要求的电路，并说明理由。
R=Ω，闭合开关S后，额定电压为3V的灯L正4．如图所示，电源电压保持不变，电阻3I=。
求：常发光，电流表A的示数 1.2A（1）通过电阻R的电流1I；（2）灯L的额定功率P；（3）通电10s，电路中电流做的功W。

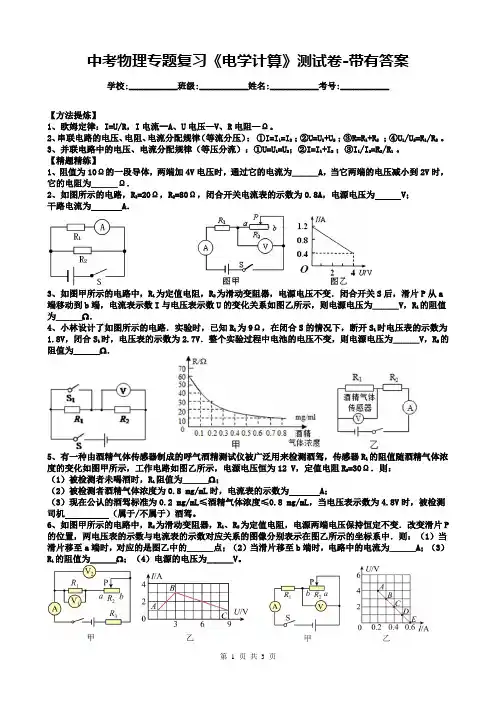

中考物理专题复习《电学计算》测试卷-带有答案
中考物理专题复习《电学计算》测试卷-带有答案学校:___________班级:___________姓名:___________考号:___________【方法提炼】1、欧姆定律：I=U/R，I电流--A、U电压—V、R电阻—Ω。
2、串联电路的电压、电阻、电流分配规律（等流分压）：①I=I1=I2 ；②U=U1+U2 ；③R=R1+R2 ；④U1/U2=R1/R2 。
3、并联电路中的电压、电流分配规律（等压分流）：①U=U1=U2；②I=I1+I2 ；③I1/I2=R2/R1 。
【精题精练】1、阻值为10Ω的一段导体，两端加4V电压时，通过它的电流为＿＿＿A，当它两端的电压减小到2V时，它的电阻为＿＿＿Ω．2、如图所示的电路，R1=20Ω，R2=80Ω，闭合开关电流表的示数为0.8A，电源电压为 V；干路电流为 A．3、如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a 端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为＿＿＿V，R1的阻值为＿＿＿Ω．4、小林设计了如图所示的电路．实验时，已知R1为9Ω，在闭合S的情况下，断开S1时电压表的示数为1.8V，闭合S1时，电压表的示数为2.7V．整个实验过程中电池的电压不变，则电源电压为＿＿＿V，R2的阻值为＿＿＿Ω．5、有一种由酒精气体传感器制成的呼气酒精测试仪被广泛用来检测酒驾，传感器R1的阻值随酒精气体浓度的变化如图甲所示，工作电路如图乙所示，电源电压恒为12 V，定值电阻R2=30Ω．则：（1）被检测者未喝酒时，R1阻值为＿＿＿Ω；（2）被检测者酒精气体浓度为0.8 mg/mL时，电流表的示数为 A；（3）现在公认的酒驾标准为0.2 mg/mL≤酒精气体浓度≤0.8 mg/mL，当电压表示数为4.8V时，被检测司机（属于/不属于）酒驾。
6、如图甲所示的电路中，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压保持恒定不变．改变滑片P 的位置，两电压表的示数与电流表的示数对应关系的图像分别表示在图乙所示的坐标系中．则：（1）当滑片移至a端时，对应的是图乙中的＿＿＿点；（2）当滑片移至b端时，电路中的电流为＿＿＿A；（3）R1的阻值为＿＿＿Ω；（4）电源的电压为＿＿＿V。
2023年物理中考真题分类---电学计算题(含解析)
2023年中考题分类---电学计算1、（2023湖南常德）在图甲所示电路中，电源电压保持不变，电阻R1的阻值为30Ω，闭合开关S，两电流表的指针均指在表盘正中位置如图乙所示。
（1）求电源电压U；（2）求电阻R2的功率；（3）现用电阻R替换原来的两个电阻中的一个，发现替换前后只有一个电流表的示数发生了变化，且电路的总功率变化了1.2W。
求电阻R的阻值（结果保留1位小数）。
答案：（1）9V；（2）10.8W；（3）6.8Ω或8.4Ω解析：解：由图甲可知，两电阻并联，电流表A1测通过R1的电流，电流表A2测干路电流；（1）由并联电路的电流特点可知，干路电流大于支路电流，A2的示数应大于A1的示数，因此A2选用大量程，A1选用小量程，由图乙可知，A1的分度值为0.02A，示数为0.3A，A2的分度值为0.1A，示数为1.5A，由并联电路的电压特点和欧姆定律可知，电源电压U＝U2＝U1＝I1R1＝0.3A×30Ω＝9V（2）由并联的电流特点可知，通过R2的电流I2＝I﹣I1＝1.5A﹣0.3A＝1.2A则电阻R2的功率P2＝U2I2＝9V×1.2A＝10.8W（3）由于替换前后只有一个电流表的示数发生了变化，由并联电路的特点可知，此时无论更换哪个电阻，干路电流一定会发生变化，则A1的示数不能发生变化，因此被替换的电阻为R2，通过R1的电流不变；原来电路的总功率P＝UI＝9V×1.5A＝13.5W则更换后电路的总功率P'＝P+ΔP＝13.5W+1.2W＝14.7W或P″＝P﹣ΔP＝13.5W﹣1.2W＝12.3W当P'＝14.7W时，由P＝UI可知，干路电流'14.7W 49'A 9V 30P I U ===由并联电路的电流特点可知，此时通过R 的电流R 1494'A 0.3A A 303I I I =-=-=由欧姆定律可知，电阻R 的阻值R 9V 6.8Ω4A 3U R I ==≈当P″＝12.3W 时，干路电流''12.3W 41''A 9V 30P I U ===此时通过R 的电流R 14116'''A 0.3A A 3015I I I =-=-=电阻R 的阻值R 9V '8.4Ω16'A 15U R I ==≈因此电阻R 的阻值为6.8Ω或8.4Ω。
备战中考物理培优(含解析)之电功率的综合计算问题含答案解析
一、初中物理电功率的综合计算问题1．如图所示，电源电压U 保持不变，滑动变阻器R 2的最大阻值为30Ω，灯泡L 的电阻是20Ω。
当S 闭合，S 1断开，且滑片P 在b 端时，电流表示数为0.3A ；当S 、S 1都闭合，且滑片P 在a 端时，此时小灯泡正常发光，电流表的示数为0.8A （不考虑温度对电阻的影响），则下列说法正确的是（ ）A ．电源电压为12VB ．电阻R 1的阻值为250ΩC ．电路中消耗的最大总功率与最小总功率之比为8:5D ．小灯泡的额定功率是11.25W【来源】广东省广州市第六十五中学2019-2020学年九年级4月月考物理试题（线上检测) 【答案】D 【解析】 【分析】当S 闭合，S 1断开，且滑片P 在b 端时，灯泡与滑动变阻器的最大阻值串联，电流表测电路中的电流，根据电阻的串联和欧姆定律求出电源的电压；当S 、S 1都闭合，且滑片P 在a 端时，灯泡与R 1并联，电流表测干路电流，灯泡正常发光，先计算其电流，再由P UI =计算其额定功率；根据并联电路的电压特点和欧姆定律求出通过灯泡的电流，根据并联电路的电流特点求出通过R 1的电流，再根据欧姆定律求出R 1的阻值；当灯泡与滑动变阻器的最大阻值串联时电路中的电阻最大，电路消耗的总功率最小，根据P UI =求出其大小；当灯泡与R 1并联时电路中的总电阻最小，电路消耗的总功率最大，根据P UI =求出其大小，进一步求出两者的比值。
【详解】A ．由图知，当S 闭合，S 1断开，且滑片P 在b 端时，灯泡与滑动变阻器的最大阻值串联，电流表测电路中的电流，由串联电路特点和欧姆定律可得，电源的电压L 2()0.3A 20Ω30Ω15V ()U I R R =+=⨯+=故A 错误；BCD ．当S 、S 1都闭合，且滑片P 在a 端时，灯泡与R 1并联，电流表测干路电流，此时小灯泡正常发光，则灯泡的额定电压15V U U ==额此时通过灯泡的电流L L 15V 0.75A 20ΩU I R ===则灯泡的额定功率L 15V 0.75A 11.25W P U I ==⨯=额额通过R 1的电流1L 0.8A 0.75A 0.05A I I I '=-=-=则电阻R 1的阻值1115V300Ω0.05AU R I === 根据电路图和2U P R=可知，灯泡与滑动变阻器的最大阻值串联时电路中的电阻最大，电路消耗的总功率最小；灯泡与R 1并联时电路中的总电阻最小，电路消耗的总功率最大；则电路中消耗的最大总功率与最小总功率之比()()max min :::0.8A:0.3A 8:3P P UI UI I I ='='==故BC 错误、D 正确。
中考物理培优专题复习电路类问题练习题及答案
一、初中物理电路类问题 1．将规格分别为“6V 6W ”和“6V 3W ”的甲乙两只小灯泡串联后接到电压为6V 的电源上，两灯均发光，忽略灯丝电阻的变化，则下列说法中正确的是（ ）A ．甲灯两端电压较大B ．通过乙灯的电流较大C ．甲灯较亮D ．乙灯较亮【答案】D【解析】【分析】 两灯泡的额定电压相等，根据2U P R=比较两灯泡电阻之间的关系，两灯泡串联时通过它们的电流相等，根据U IR =比较两灯电压关系，根据2P I R =比较两灯泡实际功率之间的关系，从而确定灯泡的亮度关系。
【详解】AB ．根据2U P R=得，两灯的电阻分别为 ()226V 6Ω6W U R P ===甲甲甲 ()226V 12Ω3W U R P ===乙乙乙 串联时电流处处相等，乙的电阻大，根据U IR =可知，乙灯两端的电压大，故AB 错误； CD ．根据2P I R =可知，电流相等时，电阻大的功率也大，所以乙灯较亮，故C 错误、D 正确。
故选D 。
【点睛】重点是欧姆定律的应用和电功率的率的计算，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握。
2．关于如图所示电路的判断，正确的是（ ）A ．只闭合开关1S 时，灯泡1L 、3L 并联B ．只闭合开关2S 时，灯泡2L 、3L 并联C ．只闭合开关2S 、3S 时，灯泡2L 、3L 串联D ．闭合所有开关时灯泡1L 、2L 并联，3L 短路【答案】D【解析】【分析】【详解】A ．从图中可以看到，只闭合开关1S 时，电流从电源正极流出，流过灯泡3L ，流过开关1S ，再流过灯泡1L ，最后回负极，这时灯泡1L 、3L 是串联的，A 错误；B ．从图中可以看到，只闭合开关2S 时，电流从电源正极流出，流过灯泡3L ，流过开关2S ，再流过灯泡2L ，最后回负极，这时灯泡2L 、3L 是串联的，B 错误；C ．从图中可以看到，只闭合开关2S 、3S 时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，接着电流不会流过开关2S ，因为开关1S 是断开的，电流会流过灯泡2L ，最后回负极，这情况下只有灯泡2L 接在电路中，C 错误；D ．从图中可以看到，闭合所有开关时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，然后分为两部分电流，一部分电流往上流，流过开关2S 、1S 、灯泡1L ，最后回负极，另一部分电流流过灯泡2L ，最后回负极，由上述可知，灯泡1L 、2L 并联，3L 被短路了，D 正确。
中考物理总复习《计算题-电学》专题检测卷-带答案
中考物理总复习《计算题-电学》专题检测卷-带答案学校:___________姓名：___________班级：___________考号：___________1．如图所示电路，电源电压不变，滑动变阻器最大阻值为20Ω。
闭合开关S ，当滑动变阻器的滑片P 移到a 端时，电流表的示数为0.6A ；当滑动变阻器滑片P 移到b 端时，电流表的示数为0.8A ，求： （1）电源电压； （2）电阻R 的阻值。
2．如图甲所示是某家用多功能电炖锅，深受消费者认可和青睐。
它有三段温控功能：高温炖、中温煮和低温熬，图乙是它的简化电路图，已知R 2=121Ω，如表是该电炖锅的部分参数。
[34.210J/kg c =⨯⋅水(℃)]项目 参数 电源电压（V ） 220 中温挡功率（W ） 440 高温挡功率（W ）840 容积（L ）1（1）中温挡时，流过R 1的电流为多少？ （2）求R 1的阻值为多少？（3）在标准大气压下，使用高温炖将初温是52℃的一锅水烧开，若电炖锅高温炖时加热效率为80%，求烧开一锅水需要的时间？3．某品牌家用电热水器的内部简化电路如图所示，其中R 为阻值相同的电热丝，其挡位器有甲、乙、丙三种连接方式，用其低温挡（额定功率1000W ）将2kg 的水温度由20℃升高到50℃需要5min ，已知水的比热容为4.2×103 J/（kg·℃），求： （1）电热丝的阻值；（2）电热水器的高温挡的功率； （3）电热水器低温挡的加热效率。
4．某电热水器简化电路如图所示，其额定电压为220V ，通过控制开关S 2有快速升温和低速升温两个加热挡位，其内部电路由发热电阻R 1和R 2组成，且R 1=2R 2。
如果低速升温挡的电功率为550W ，试求： (1)R 1的阻值为多少？(2)快速升温挡的电功率是多大？(3)在额定电压下，低速升温挡位工作时将5.5kg 、初温50℃的水加热至沸腾（外界为一标准大气压）需要多长时间？不计热量损失，水的比热容()34.210J/kg c =⨯⋅水℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电学计算题1.如图甲所示是某实验小组设计的电子秤装置，其中定值电阻R o =10 Q, Rx 是压敏电阻，其阻值随压力变化的图像如图乙所示。
电子秤表是由量程为 0〜3V 的电压表改装而成的， 电源电压保持9V 不变。
电子秤托盘(其质量忽略不计)内放有质量为1000g 、底面积为0.04m 2薄壁容器，容器⑴容器对托盘的压强； (2) 水对容器底的压力;(3) 当开关S 闭合，此时电子秤中电压表的示数; (4) 此电子秤的最大称量为多少千克。
(1) 2000Pa (2) 48N (3) 1.5V⑷ 16kg12cm 的水（已知 p 水=1.0 X 103kg/m3 ,g=10N/kg)。
求:2.下面的图表是从某台电热饮水机说明书上收集到的信息•经分析得知，当开关 S 闭合时，饮水机处于加热状态，S 断开时，饮水机处于保温状态.为了测量它加热时的实际功率，小明断开其它所 有用电器，只将该饮水机接入家庭电路中， 闭合开关S ,测得热水箱中的水从 20 C 升高到100 C,所用时间为7.5min ,同时观察到家中标有“ 1200r/kw?h ”字样的电能表转盘转过120转 (r ).根据以上信息，求：(1)电阻R i 的阻值(不考虑温度对阻值的影响) ；(2 )饮水机热水箱中的水从20 C 升高到100 C 时所吸收的热量［C 水=4.2 X 1J/ ( kg? C)］； (3) 饮水机加热时的实际功率； (4) 饮水机此加热过程中的热效率. 答：(1 ) 55 Q.(2 ) 3.36 X 510 (3 ) 800W . (4 ) 93.3% .3. 如图甲是小梦家豆浆机的工作原理图，其中电动机是用来带动刀头将原料进行粉碎打浆的，额定功率是200W .R 是加热电阻，额定功率是1100W ，图乙、丙是此豆浆机做一次豆浆时的工作信息. 小梦的妈妈向豆浆机中加入黄豆和清水共1.5kg ，求:11如xtflr(1) 豆浆机的加热电阻是多少？(2 )从第6min 至第9min ，豆浆吸收的热量是多少？ [C 豆浆=4.0 X 代J/ ( kg? C](3 )豆浆机正常工作做一次豆浆，总共消耗的电能是多少？ (1) 44 Q; (2) 1.8 X J (3)7.5 X4. 如图所示 的额定电压为阻器的滑片P 移动到中点时，电流表的读数为 当开关S i 、S 2都闭合时，滑动变阻器的滑片 最右端时，电流表的示数为 0.9A ，求(1) 电源电压是多少？(2)当开关S 1、S 2都断开时，通电1min ,电路中产生的最大热量是多少? (3 )小灯泡的额定电功率是多少?电源电压恒定不变， 电阻R i 的阻值为20 Q,滑动变阻器的最大阻值 R 2为40 Q,小灯泡 18V ，灯丝电阻不随温度发生变化，闭合开关S 。
当开关S i 、S 2都断开时，滑动变(1 )当S闭合，S1、S2断开时，滑动变阻器的滑片在中点时，电路由电阻R1和R2/2串联组成,电路中的总电阻R=R i+R 2/2=20 Q+40 Q/2=40 Q电源电压U=IR=0.3A X40 Q=12V⑵电路中元件均为纯电阻用电器，由Q=I 2Rt有Q=(U 2/R)t可知，只有当电路中电阻最小时，电路中产生的热量最多。
此时滑动变阻器的滑片应该滑到最左端，电路中只有电阻R i的，则电路产生的最大热量为Q=(U2/R i)t= (12V ) 2X i X60S/20 Q=432J(3) 当开关S i、S2都闭合时，滑动变阻器的滑片P移动到最右端时，电路中R i发生短路，电路由灯L和滑动变阻器R2并联组成，电流表测干路电流，l'=0.9A通过滑动变阻器R2的电流为l2=U/ R 2=i2V/40 Q=0.3A通过灯泡的电流为I L= I - I 2=0.9A-0.3A=0.6A灯泡工作时的电阻为R L=U/I L=i2V/0.6A=20 Q灯泡的额定功率P饿=2饿I饿=U2饿/R L=(18V)2/ 20 Q=i6.2W5. 李佳同学家里的电热饮水机有加热和保温两种状态，这两种状态轮流工作，完全由温控开关S自动控制：当胆内水的温度被加热到90 C时，加热状态就停止而进入保温状态；当胆内水的温度降到60 C时，加热状态就启动•如图是该饮水机的电路原理图•李佳同学通过观察还发现：当胆内装有iL水时，饮水机的加热状态每次只启动5分钟就停止.问：(i) 温控开关S在何种状态(断开或闭合)时，饮水机处在保温状态？这时饮水机的电功率是多少？⑵在加热状态中，饮水机把电能转化为水的内能的效率是多少？［已知R p 水*=¥.0Q X ikg/m 3、C 水=4.2 X 处/ ( kg? Q(1 )当S 断开时，只有R 1接入电路；而当S 闭合时， 电路中两电阻并联，则总电阻小于R i 的阻值，则由□r功率公式P =R 得，S 闭合时，电路中功率大，S 闭合时，为加热状态；当S 断开时，为保温状态；此时饮水机的电功tr “ + T—(220F) 率 p=叫=1210G =40W ；(2) m= p 水V=1.0 x 1kg/m 3X1 x i0-3m 3=1 kg 加热时水升温吸收的热量 Q=mc △ t=1kg x 4.2 X J1O( kg? C)x( 9060}C) =1.26 x 510饮水机加热所需时间 t=5min=5x 60=300s ；6. 如图甲所示电路，电源电压恒为1.5V ，闭合开关后，把滑动变阻器R 2的滑片P 从最右端向左移动.由于滑动变阻器某处发生断路， 滑片P 向左移动一段距离后， 电流表才有读数，此时电压表的示数为饮水机消耗的电能W=(门》(220rT^220fy)t=[ 1210Q100Q ]x 300s=1.572x j10L26xlO'J则饮水机的电能转化为内能的效率为n xlOO%= 572x10^〜80.2%1.35V •且电流表读数I 与滑片P 移动的距离x 的关系如图乙所示•求： (1 )当电流表开始有读数时，滑片 P 移动的距离x 的值和R 2接入电路的阻值;(2) 电阻R i 的阻值；(3) 当滑片P 移到x 等于10cm 处时，R 2消耗的电功率.甲 乙解: (1)由电路图可知，两电阻串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压;由图乙当电流表开始有读数即 l=0.15A 时，滑片P 移动的距离x=5cm ;R 2接入电路的阻值:(2) R 1两端的电压:U 1=U - U 2=1.5V - 1.35V=0.15V(3) 由乙图可知，当滑片 P 移到x 等于10cm 处时，电路中的电流I ' =0.3A ;R 1两端的电压:U 1‘ =l 1=(R 3A X 1 Q =0.3V , R 2两端的电压:R2?=■L35V 0.15AR 1 =615V0. ISA=1 Q.U2‘ =UU i' =1.5V 03=1.2V ,R2消耗的电功率：P2=U2‘ I ' =1.2V X 0.3A=0.36W7、图甲是测量高于湖水警戒水位装置的原理图。
长方柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平。
已知电源电压恒为6V , 小灯泡标有“2 V 2 W”字样(灯丝电阻不变)。
两金属板间的湖水电阻R与x的关系如图乙所示(x为容器内水柱高度h的倒数，即x=1/h )。
求(1 )小灯泡的电阻。
(2)湖水水位高于警戒水位多少米时，灯泡正常工作。
(3)将电流表改为水位计，水位计的刻度是否均匀，说明理由。
(1) 小灯泡的电阻: -(f 2V(2 )灯泡正常发光时，通过灯泡的电流1'由于A内湖水电阻R与L串联，则」上由图像可知，当R=4 Q时，h=5m，则湖水水位高于警戒水位5m。
(3)不均匀，当超过警戒水位时，湖水水位发生变化，A内湖水电阻R发生改变，由可知，U、R L不变，则I与R不成比例，电流表的示数变化不均匀，即水位计的刻度不均匀。
8. 某太阳能热水器，可以贮水100L，天气好时，吸收的太阳辐射能可以使水温升得足够高；阴雨天可用电辅助加热，它的电加热棒的额定电压是220V，额定功率是2000W 。
(1) 若在阳光的照射下，100L的水温从20 C上升到50 C,吸收太阳的热量是多少？【水的比热c =4.2 X 10J/( kg •)!(2) 若在阴雨天仅用电热加热棒在额定电压下将这些水加热，使之升高相同的温度，需要多长的时间?(假设消耗的电能全部转化为水吸收的内能)电加热棒的电阻是多大？(3) 实际上用电加热时间需要2h，实际加热时间长的原因是什么？使用太阳能有什么好处？(1) 1.26 X0 7J(2) t = 6300sR= U 2 /P=24 .2 Q(3) 有热量损失、实际电压低于220V 环保、节约常规能源等9•我国是一个水资源匮乏的国家爱动脑筋的小何同学，为了节约用水设计了一个储水箱放在他家洗衣(1) 根据有关技术参数，求洗衣机洗涤时的正常工作电流是多少？(2 )为合理利用空间，他根据卫生间的空间和洗衣机底面积的大小，确定储水箱的长和宽分别为1.0m、0.5m .假设要求储水箱的储水量为300kg，求小何设计的储水箱的高度至少为多少?(3)在寒冷的冬天，温度太低会影响洗涤效果，小何进一步思考：如果在洗衣机上安装一个加热电随意编辑阻，这样在洗涤前先将水加热到适宜的温度，可提高洗涤效果•若每次洗衣时，首次进水量为10kg ,加热时电能的80%转化为水的内能，要求给10kg的水正常加热10min ,使水的温度升高10 C,求小何在洗衣机上安装的加热电阻为多少？C水=4.2 x iJ/kg? C)(1) 洗衣机洗涤时的正常工作电流是1A ;(2) 储水箱的高度0.6m ;(3) 小何在洗衣机上安装的加热电阻为55.3 Q.10.如图1所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b2所示。
求:(2)变阻器的最大阻值。
(3)电压表V1示数的变化范围。
(4) 通过计算分析变阻器的滑片P由a端移动到b端的过程中，电阻R消耗的电功率变化情况。
(1) 电源的电压为12V(2 )最大阻值R ab=16 Q(3) 电压表V1示数的变化范围是0〜8V(4) 电阻R消耗的电功率有18W变为211.电压力锅集高压锅和电饭锅的优点于一体，既安全又节能.分别是主加热器和保压加热器， R i 的额定功率为800W ; L 是用来指示电压力锅工作状态的变色发 光二极管，当通过它的电流小于40 mA 时，发红光，达到 40mA 时，开始发绿光，只要有电流通过L 其两端电压就恒为2V ； R o 是特殊电阻，其阻值随锅内温度变化而改变；接通电路，开关S 自动与触点a 、b 闭合，开始加热，当锅内水温达到105 C 时，S 自动与a 、b 断开，并与触点c 接通, 开始保压，此时锅内水温不变，且未沸腾. （1） 电压力锅正常工作时，若指示灯 L 发绿光，求R o 的最大阻值. （2）在保压状态下，加热器正常工作 1h 耗电0.2kWh ，求R 2的阻值.（3） 用该压力锅对5 L 、20 C 的水加热，正常工作 35min 后， 求水温升高到多少摄氏度 ？已知消耗的电能有 90 %被有效利用， 水的比热容为 4.2 X 103j /（kg •©.（1）要使指示灯发绿光，电路中的最小电流 I 为40mA （1分）L 两端电K 笹淘2V.则I J 两隘电隹U-U * -U…-220 V-2V=21SV (1<2）l¥压时，加热蛊X 工作， 扳热器电功率ft -? [} 2fiWhP2=- -=乞护巳二0. 2战三200 W i lh召=苑徑蛀=2竝o ■ "几 200 IF（3）假设电斥力锅ftaSmin 内…首处于加煥状态卫U 水吸 收的热嵯Q« = i t （P 1+P J ）t（1 分） Q.ta =90%x （切0W+也川W ）x35x6O,= L89xlO^ （ 1 分）Q - C mI 89 X 10丁工4.2 X蛊•笈：）x lQ J kg/m J x 5X10 X（1-20X3）仆分）由于锅内水温达到105 C 时，压力锅处于保压状态，温度保持不变，所以吸热后水温升高到二5450（1分}（I分）105 C 。
