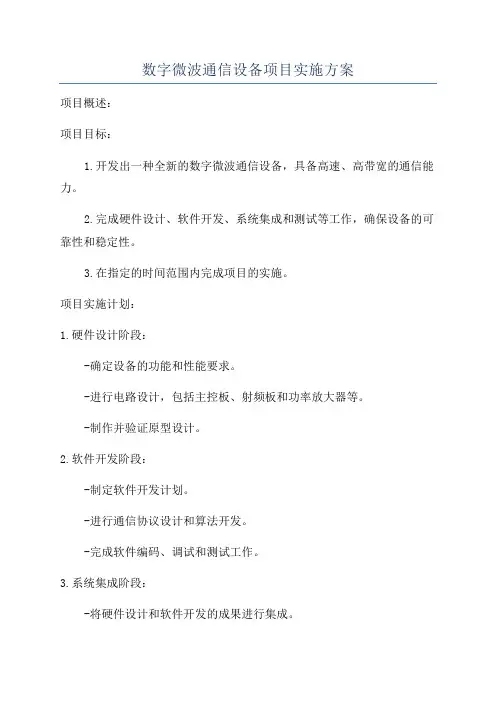

数字微波通信设备项目实施方案
数字微波通信设备项目实施方案项目概述：项目目标：1.开发出一种全新的数字微波通信设备，具备高速、高带宽的通信能力。
2.完成硬件设计、软件开发、系统集成和测试等工作，确保设备的可靠性和稳定性。
3.在指定的时间范围内完成项目的实施。
项目实施计划：1.硬件设计阶段：-确定设备的功能和性能要求。
-进行电路设计，包括主控板、射频板和功率放大器等。
-制作并验证原型设计。
2.软件开发阶段：-制定软件开发计划。
-进行通信协议设计和算法开发。
-完成软件编码、调试和测试工作。
3.系统集成阶段：-将硬件设计和软件开发的成果进行集成。
-进行系统集成测试，验证设备的功能和性能。
4.产品测试阶段：-对设备进行功能测试、性能测试和可靠性测试。
-完善设备的硬件和软件，修复发现的问题。
5.生产制造和推广阶段：-完善设备的生产制造流程。
-开展设备的推广和销售工作。
资源需求：1.硬件设计阶段需要电子工程师和电路设计师等专业人员。
2.软件开发阶段需要软件工程师和通信专家等专业人员。
3.系统集成和测试阶段需要测试工程师和系统集成人员等专业人员。
项目风险：1.技术风险：由于是一种新型的通信设备，可能存在技术难题需要解决。
2.时间风险：项目实施时间可能会延长，导致项目进度延迟。
3.资源风险：可能存在人力资源和物资供应的问题，影响项目进展。
项目评估：1.每个阶段都将进行评估，确保项目按计划进行。
2.阶段评估包括对软硬件设计的评估、系统集成和测试的评估以及产品测试的评估。
3.根据评估结果，及时调整项目计划和资源分配。
项目交付：1.在项目实施完成后，将交付最终产品和相关文档。
2.项目交付需要进行验收，确保交付的产品符合要求。
项目管理：1.设立项目管理团队，负责项目的组织和管理。
2.制定详细的项目计划，并按计划执行。
3.进行项目进度和成本控制，及时解决项目中出现的问题。
4.定期召开项目会议，评估项目进展并提出改进措施。
5.与项目相关方保持沟通，及时反馈项目进展和问题。
典型微波组件实施方案
目次1 范围 (1)2 引用文件 (1)3 术语和定义 (1)4 概述 (1)4.1 任务来源和设计依据 (1)4.2 用途和功能 (2)4.3 需求分析和特点 (3)5 组成 (3)6 性能特性 (4)6.1 性能指标 (4)6.2 环境适应性 (4)6.3 可靠性 (4)6.4 维修性 (4)6.5 测试性 (4)6.6 电磁兼容性 (4)6.7 接口 (5)6.8 能耗 (6)7 设计 (6)7.1 混频滤波组件 (6)7.1.1 电路原理 (6)7.1.2 电路结构 (6)7.2 开关滤波组件 (8)7.2.1 电路原理 (8)7.2.2 电路结构 (9)7.3 可靠性和环境适应性设计 (11)7.4 不同方案的比较 (11)8 贯彻“三化”要求采取的措施 (11)9 计划进度 (12)典型微波组件实施方案1 范围本文件为典型微波组件：混频滤波组件和开关滤波组件的组成、性能指标、设计制造中的关键技术及解决途径等实施方案。
本文件适用于典型微波组件的设计制造。
2 引用文件下列文件中的有关条款通过引用而成为本文件的条款。
凡注日期或版次的引用文件，其后的任何修改单（不包括勘误的内容）或修订版本都不适用于本文件，但提倡使用本文件的各方探讨其使用最新版本的可能性。
凡不注日期或版次的引用文件，其最新版本适用于本文件。
SJ20527A-2003 微波组件设计规范3 术语和定义略。
4 概述4.1 任务来源和设计依据为了减少微波分机体积，缩简研制周期，规范设计流程，特别对微波系统中常用的混频滤波和开关滤波，这两种基本架构进行重新设计和规范，设计着重于结构外观的通用和标准，在具体的微波电路上，以此前常用的频段为示范，特别适用于8GHz以下频率。
更高的频率由于要改换滤波器而不适用，而且高频器件往往体积很小，对空间的需求较低，杂散和串扰也更为严重，在此不予考虑。
组件的结构要适用于CPCI插盒安装，一切CPCI规范中的要求，如小型化、散热情况、电源、电磁兼容等都应该予以考虑。
微波实施方案
5.验收与运营
-工程完成后，组织专业验收，确保工程达标。
-验收合格后，投入运营，提供通信服务。
四、安全保障措施
1.安全管理
-遵守国家通信安全法律法规，加强网络安全管理。
-定期对设备进行检查维护，确保运行安全。
-建立网络安全防护体系，预防网络攻击和非法入侵。
2.合理规划站点选址，减少对生态环境的破坏。
3.选用低功耗、低辐射的微波设备，降低能耗和电磁辐射。
4.加强废物处理，确保固体废物、废液等得到合理处置。
六、项目总结
本项目实施过程中，需定期对项目进度、质量、效益等方面进行总结，为后续项目提供借鉴和改进。
本微波实施方案旨在规范微波通信网络建设，提高通信质量，降低运营成本，为我国微波通信事业的发展贡献力量。希望相关部门和单位严格按照本方案执行，确保项目顺利实施。
第2篇
微波实施方案
一、引言
微波通信作为现代通信网络的重要组成部分，以其独有的优势，如高传输速率、大带宽、强抗干扰能力等，广泛应用于城市、农村、山区等地区。本方案旨在为微波通信网络建设提供详细可行的实施方案，确保网络的稳定、高效、安全运行，同时遵循国家相关法规与环保政策。
二、目标与需求
1.目标
-构建覆盖广泛、性能卓越的微波通信网络。
（2）根据调查结果，结合现有通信资源，制定微波通信网络规划方案，包括站点选址、设备选型、频率规划等内容。
（3）网络规划方案需充分考虑未来业务发展需求，具备一定的扩展性和灵活性。
2.设备选型
（1）选择具有成熟技术、稳定性能、良好口碑的微波设备供应商。
（2）根据网络规划，选型设备需满足以下要求：
a.传输速率：满足业务需求；
微波系统工程方案
微波系统工程方案一、项目概述微波系统工程是指利用微波技术进行通信、雷达、导航、遥感等方面的在系统集成、设计和应用。
本方案将针对微波系统工程的设计和建设展开详细的描述和规划。
二、项目背景随着科技的不断进步和社会的快速发展，微波技术在通信、雷达、导航、遥感等领域的应用变得越来越广泛。
而微波系统作为微波技术的集成和应用，对于解决系统的高频通信、高精度定位、高分辨率探测等问题起着至关重要的作用。
因此，微波系统工程的建设和发展对于实现科技创新、提升生产效率、改善人民生活等方面都具有重要意义。
三、项目目标本项目旨在建设和完善微波系统工程，实现对于微波技术的有效集成和应用，提高通信、雷达、导航、遥感等领域的技术水平和应用价值。
具体目标如下：1.设计和建设一套完整的微波系统工程，涵盖通信、雷达、导航、遥感等多个领域的应用需求。
2.提高微波系统的集成度和系统性能，实现多功能、高效率、经济性的设计和应用。
3.加强对于微波技术的研发和创新，推动微波工程技术的向前发展。
4.提升微波系统工程的科技含量和工程质量，实现对于实际应用需求的有效支持和服务。
四、项目内容1. 微波系统设计：包括对于微波器件、射频电路、天线系统、微波集成电路等方面的设计和优化。
2. 微波系统集成：对于微波系统各个模块进行集成和优化，实现系统的整体性能和稳定性。
3. 微波系统应用：将设计和集成的微波系统应用到通信、雷达、导航、遥感等多个领域的实际应用中。
4. 微波系统测试：对设计和集成的微波系统进行性能测试和验证，确保系统能够满足实际需求。
五、工程方案1. 微波系统设计在微波系统设计过程中，需要对器件、电路、系统等多个方面进行设计和优化。
具体工作如下：(1) 微波器件设计：对微波放大器、微波滤波器、微波混频器等器件进行设计和优化，提高器件的性能和可靠性。
(2) 微波电路设计：对微波功率放大器、微波频率合成器、微波混频器、微波调制器等电路进行设计和优化，实现高效、稳定和低损耗的电路设计。
微波天线行业相关项目实施计划
微波天线行业相关项目实施计划目录概论 (4)一、土建工程说明 (4)(一)、建筑工程设计原则 (4)(二)、微波天线项目工程建设标准规范 (5)(三)、微波天线项目总平面设计要求 (7)(四)、建筑设计规范和标准 (8)(五)、土建工程设计年限及安全等级 (9)(六)、建筑工程设计总体要求 (10)(七)、土建工程建设指标 (11)二、产品规划 (12)(一)、产品规划 (12)(二)、建设规模 (13)三、微波天线项目建设地方案 (15)(一)、微波天线项目选址原则 (15)(二)、微波天线项目选址 (16)(三)、建设条件分析 (17)(四)、用地控制指标 (18)(五)、用地总体要求 (19)(六)、节约用地措施 (20)(七)、总图布置方案 (21)(八)、运输组成 (22)(九)、选址综合评价 (23)四、资源开发及综合利用分析 (24)(一)、资源开发方案。
(24)(二)、资源利用方案 (25)(三)、资源节约措施 (27)五、工艺技术分析 (28)(一)、微波天线项目建设期原辅材料供应情况 (28)(二)、微波天线项目运营期原辅材料采购及管理 (29)(三)、微波天线项目工艺技术设计方案 (30)(四)、设备选型方案 (32)六、微波天线项目节能概况 (33)(一)、节能概述 (33)(二)、微波天线项目所在地能源消费及能源供应条件 (34)(三)、能源消费种类和数量分析 (35)(四)、微波天线项目预期节能综合评价 (36)(五)、微波天线项目节能设计 (37)(六)、节能措施 (38)七、环境保护概况 (40)(一)、建设区域环境质量现状 (40)(二)、建设期环境保护 (41)(三)、运营期环境保护 (42)(四)、微波天线项目建设对区域经济的影响 (43)(五)、废弃物处理 (44)(六)、特殊环境影响分析 (45)(七)、清洁生产 (45)(八)、微波天线项目建设对区域经济的影响 (46)(九)、环境保护综合评价 (48)八、节能方案分析 (49)(一)、用能标准和节能规范 (49)(二)、能耗状况和能耗指标分析 (50)(三)、节能措施和节能效果分析 (51)九、经济影响分析 (53)(一)、经济费用效益或费用效果分析 (53)(二)、行业影响分析 (54)(三)、区域经济影响分析 (56)(四)、宏观经济影响分析 (58)十、环境和生态影响分析 (59)(一)、环境和生态现状 (59)(二)、生态环境影响分析 (60)(三)、生态环境保护措施 (62)(四)、地质灾害影响分析 (63)(五)、特殊环境影响 (64)概论项目实施方案是项目管理中至关重要的一环，是整个项目成功的关键所在。
典型微波组件实施计划方案
目次1 范围 (1)2 引用文件 (1)3 术语和定义 (1)4 概括 (1)4.1 任务根源和设计依照 (1)4.2 用途和功能. (2)4.3 需求剖析和特色 (2)5 构成 (3)6 性能特征 (3)6.1 性能指标 (4)6.2 环境适应性. (4)6.3 靠谱性 (4)6.4 维修性 (4)6.5 测试性 (4)6.6 电磁兼容性. (4)6.7 接口 (5)6.8 能耗 (5)7 设计 (5)7.1 混频滤波组件 (6)电路原理. (6)电路构造. (6)7.2 开关滤波组件 (8)电路原理. (8)电路构造. (9)7.3 靠谱性和环境适应性设计 (11)7.4 不一样方案的比较 (11)8 贯彻“三化”要求采纳的举措 (11)9 计划进度 (11)1范围本文件为典型微波组件：混频滤波组件和开关滤波组件的构成、性能指标、设计制造中的重点技术及解决门路等实行方案。
本文件合用于典型微波组件的设计制造。
2引用文件以下文件中的相关条款经过引用而成为本文件的条款。
凡注日期或版次的引用文件，以后的任何改正单（不包含勘误的内容）或订正版本都不合用于本文件，但倡导使用本文件的各方商讨其使用最新版本的可能性。
凡不注日期或版次的引用文件，其最新版本合用于本文件。
SJ20527A-2003 微波组件设计规范3术语和定义略。
4概括4.1任务根源和设计依照为了减少微波分机体积，缩简研制周期，规范设计流程，特别对微波系统中常用的混频滤波和开关滤波，这两种基本架构进行从头设计和规范，设计侧重于构造外观的通用和标准，在详细的微波电路上，以此前常用的频段为示范，特别合用于 8GHz以下频次。
更高的频次因为要更换滤波器而不合用，并且高频器件常常体积很小，对空间的需求较低，杂散和串扰也更加严重，在此不予考虑。
组件的构造要合用于 CPCI 插盒安装，全部 CPCI 规范中的要求，如小型化、散热状况、电源、电磁兼容等都应当予以考虑。
微波基站建设实施方案
微波基站建设实施方案一、前言。
微波基站建设是现代通信网络建设中的重要组成部分，它承担着数据传输和通信的重要任务。
因此，制定合理的微波基站建设实施方案对于保障通信网络的稳定运行具有重要意义。
本文将围绕微波基站建设实施方案展开讨论，以期为相关工作提供参考和指导。
二、建设需求分析。
1. 通信需求分析。
首先，我们需要对通信需求进行全面的分析。
这包括对通信量、通信范围、通信质量等方面的需求进行详细调研，以便确定微波基站的建设规模和布局。
2. 环境条件分析。
其次，我们需要对建设环境进行全面的分析。
这包括对地形地貌、气候条件、自然灾害等方面的分析，以便选择合适的建设方案和设备，确保微波基站的稳定运行。
三、建设方案制定。
1. 建设规划。
在通信需求和环境条件分析的基础上，制定合理的建设规划是至关重要的。
这包括确定建设的数量、位置、覆盖范围等，确保微波基站的布局合理、覆盖面广。
2. 设备选型。
在建设规划确定后，需要对设备进行选型。
这包括天线、微波设备、传输设备等的选择，确保设备性能优越、稳定可靠。
3. 施工安装。
在设备选型确定后，需要进行施工安装工作。
这包括选址、基础建设、设备安装等工作，确保微波基站的建设符合相关规范和标准。
四、建设实施。
1. 施工管理。
在建设实施阶段，需要进行严格的施工管理。
这包括施工进度、质量、安全等方面的管理，确保微波基站的建设按计划顺利进行。
2. 质量验收。
建设完成后，需要进行质量验收工作。
这包括设备性能测试、通信覆盖测试等，确保微波基站的建设达到预期效果。
3. 运行维护。
建设完成并验收合格后，需要进行运行维护工作。
这包括设备的日常维护、故障处理、安全监测等，确保微波基站的稳定运行。
五、总结。
微波基站建设实施方案的制定和实施是一项复杂的工作，需要全面的需求分析、合理的规划设计、严格的施工管理和质量验收，以及稳定的运行维护。
只有这样，才能确保微波基站的建设达到预期效果，为通信网络的稳定运行提供有力支撑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目次1 围 (1)2 引用文件 (1)3 术语和定义 (1)4 概述 (1)4.1 任务来源和设计依据 (1)4.2 用途和功能 (2)4.3 需求分析和特点 (2)5 组成 (3)6 性能特性 (3)6.1 性能指标 (4)6.2 环境适应性 (4)6.3 可靠性 (4)6.4 维修性 (4)6.5 测试性 (4)6.6 电磁兼容性 (4)6.7 接口 (5)6.8 能耗 (5)7 设计 (5)7.1 混频滤波组件 (6)7.1.1 电路原理 (6)7.1.2 电路结构 (6)7.2 开关滤波组件 (8)7.2.1 电路原理 (8)7.2.2 电路结构 (9)7.3 可靠性和环境适应性设计 (11)7.4 不同方案的比较 (11)8 贯彻“三化”要求采取的措施 (11)9 计划进度 (11)1 围本文件为典型微波组件：混频滤波组件和开关滤波组件的组成、性能指标、设计制造中的关键技术及解决途径等实施方案。
本文件适用于典型微波组件的设计制造。
2 引用文件下列文件中的有关条款通过引用而成为本文件的条款。
凡注日期或版次的引用文件，其后的任何修改单（不包括勘误的容）或修订版本都不适用于本文件，但提倡使用本文件的各方探讨其使用最新版本的可能性。
凡不注日期或版次的引用文件，其最新版本适用于本文件。
SJ20527A-2003 微波组件设计规3 术语和定义略。
4 概述4.1 任务来源和设计依据为了减少微波分机体积，缩简研制周期，规设计流程，特别对微波系统中常用的混频滤波和开关滤波，这两种基本架构进行重新设计和规，设计着重于结构外观的通用和标准，在具体的微波电路上，以此前常用的频段为示，特别适用于8GHz以下频率。
更高的频率由于要改换滤波器而不适用，而且高频器件往往体积很小，对空间的需求较低，杂散和串扰也更为严重，在此不予考虑。
组件的结构要适用于CPCI插盒安装，一切CPCI规中的要求，如小型化、散热情况、电源、电磁兼容等都应该予以考虑。
特别在设计中参考了国外其它公司的成熟组件，如美国General Microwave公司的开关矩阵和接收机开关模块，开关隔离度高而体积小巧，其机载多功能模块大量采用了大量集成芯片，包括2片数控衰减器、7只放大器、1个功分器、2个开关、3个耦合器、6个温度补偿网络、1个压控衰减器和16片高速PIN驱动，而大小仅89×165×18mm3，这些芯片都是该公司其它模块中常用的，可见我们首先要构筑一套基本器件组成库，优化选用，避免一些生僻芯片的使用影响进度，使设计目标难以预知。
此外，美国MITEQ公司的产品也很值得参考，该公司的组件集成度往往不如前一公司，但是类型更为多样，使用空间更为广泛，如三段下变频组件、微波传输组件、射频分路模块、开关放大组件等，而且各种组件都已形成系列，一般可以提供覆盖0.5GHz～18GHz频率的产品。
相对于我部而言，类似的产品更有借鉴意义，因为我们的产品设计和生产周期往往有限，不可能设计那些功能大而全的组件，应该事先设计好几种标准的、通用性的模块，如混频滤波组件、开关滤波组件、功分放大组件、时钟产生组件和倍频链这几种模块就颇为常用，可以事先在结构上予以定型，这样对建模和归档都十分有利，可以预见，这样大量具有典型功能的模块必将大大加快项目的进程。
当然，模块的选择决不能泛滥，下面主要以混频滤波组件和开关滤波组件为例探讨一二。
4.2 用途和功能几乎所有的产品都需要进行混频，所以混频滤波组件对于产品是典型而且必须的，对组件的要滤波特性要好，还要做好端口的隔离，为适应CPCI机箱甚至机载的场合，电源选择不能过多，考虑到散热的需求，电流也不能过大，最关键的是体积决不能大。
开关滤波组件也是如此。
目前，外购开关价格很高，滤波器的价格则相对较低，最早设计的开关滤波组件反而是外购开关，自制滤波器，设计完成后往往发生串扰，带也极不平坦；再后来两者均为自制，但是有限的人力使得带平坦度还是很难保证；目前的做法是自制开关而外购滤波器，这样，虽然体积缩小有限，但是成本大为降低，控制和接线也大大减少，方便了在系统尤其是小型化设备中的使用。
4.3 需求分析和特点针对CPCI规的要求以及机载等苛刻条件的限制，几种组件无论在外形还是在部都有极大的限制，应合理规才能确确实实的作为典型组件使用，才能满足“三化”的要求，设计指导思想如下：a)采用成熟的和有继承性的技术、器件，需要完成与组件配套的芯片的选型，避免使用冷僻的器件；b)采用模块化设计、全数字化控制，以保证组件具有非常强的可靠性、可测性和可维护性；c)结构合理设计、合理布局，做到美观与实用相结合，尤其还应该考虑到系统中散热、电磁兼容等的需求；d)充分满足现有需要，增强通用性、可扩展性，这样的典型组件应该能形成系列，在不同使用情况下，更换部分芯片就能使用于新的产品中。
5 组成“三化”规划中有基带变频这一分机，将50MHz～450MHz信号上变频，输入功率围-10dBm～-20dBm，中间先变频到550MHz～950MHz，再第二次变频输出信号2GHz～4GHz，功率围-5dBm～+5dBm，平坦度同输入基带信号，杂散恶化小于3dB，原理如下。
图1 基带变频电路以往使用分立元器件，仅放大器就需要五个，每一个体积为43×24×15mm3，总计近20个元器件，接头和电缆也多，须两个350×260 mm2的8N插盒，占用了大量空间，成本高昂且接线繁琐，降低了可靠性。
现在电路采用两个混频滤波组件和一个开关滤波组件后，只需要一个233.35×160×40.64 mm3（8HP）的CPCI规的插盒就能安置。
6 性能特性6.1 性能指标a)输入基带信号：50MHz～450MHz，功率围-10dBm～-20dBm；b)输出基带信号：2GHz～4GHz，功率围-5dBm～+5dBm，平坦度同输入基带信号，杂散恶化小于3dB；c)接口：SMA；6.2 环境适应性在电讯设计时，元器件选型严格按军标要求，进口元器件选用MIL-883以上等级元器件。
国元器件按国军标要求，以提高可靠性与环境适应性。
a)工作温度：-40℃～+55℃；b)存储温度：-50℃～+65℃；c)相对湿度：0～98%（+25℃）；d)保护：抗震动、防潮湿、防霉菌、防盐雾、防风等措施；6.3 可靠性略。
6.4 维修性组件采用模块化设计思路，独立可更换，信号接口简单、功能明确，便于维修，当器件损坏时，可立即更换备件。
可维护性：MTTR≤0.5h。
6.5 测试性组件接口简单，容易自测。
6.6 电磁兼容性本分系统具有良好的电磁兼容性能，能够适应各种训练试验的电磁环境。
电磁兼容设计按GJB151A-97《军用设备和分系统电磁发射的敏感性要求》、GJB152A-97《军用设备和分系统电磁发射的敏感性测试》的有关要求进行设计。
电磁兼容性设计是系统设计的一个非常重要的问题，如果在设计研制阶段不重视，设备就无常工作。
为了达到较好电磁兼容性，要从设计上就重视，提高各模块的抗干扰性能，减少电磁辐射，具体步骤如下：a)在电路设计中，充分利用滤波、接地、屏蔽以及合理布线等设计技术，以改善电磁兼容性；b)克服公共地阻抗耦合干扰，此种干扰是由不同的电路或组件，所用电源要经过一段公共地线构成回路而产生的，在设计中要考虑地线的有效性，严格保证地线的焊接质量，通过多点接地等措施减小、消除公共地阻抗耦合干扰造成的影响；c)所用组件，结构件采用导电氧极化表面处理技术，保证密封良好、接地良好；d)所用器件都经过充分的环境实验及筛选，保证产品的可靠性及质量。
6.7 接口接口如下表：表1 混频滤波组件1接口表2 混频滤波组件2接口表3 开关滤波组件接口能耗：均小于10W。
7 设计7.1 混频滤波组件7.1.1 电路原理典型电路组成原理如图所示，需要两个组件才能实现。
图2 典型组成原理7.1.2 电路结构现在设计的电路实际上是以往使用过的类似电路的总结，最早使用的混频滤波组件均为长方形，一般经过放大—混频—滤波—放大后输出，这样总长超过160mm，宽度不超过33mm，且加电端子总多，三个侧面都有输出，安装极为不便，很快就舍弃了这种设计。
后来的设计大大提高了集成度，某混频滤波组件原理如下：图3 某混频滤波组件原理该组件结构设计非常困难，主要是应用了大量嵌入式的模块，如采用了三个去掉可拆卸接头的MITEQ的混频器；两个自制高频放大模块；两个自制平行耦合线滤波器；一个自制的悬置微带滤波器。
不仅如此，高频和低频部分也有所不同，高频采用标准3mm×3mm走线槽，低频部分采用普通微带板，盖板有三块。
虽然尺寸不大，为164mm×97mm×15mm，且只有一面，但是图纸还是使用了A1幅面，尺寸标注数千项，设计用时一个半月。
由于标注复杂，嵌入的模块高度不一，加工条件有限，壳体多次返工，加之项目末期有设计更改，最后用时比SP5T开关滤波组件还多。
图4 某混频滤波组件结构图这种结构的出发点是好的，但是以我们目前的实际条件，不仅设计加工困难，调试也极为不便，加之接头很多，难以安装，不便于扩展使用，不具备继承性，所以当时在总装联调时就有多个类似结构被还原成分立元件电路，新的结构设计考虑到了上述优缺点，实际尺寸的结构如下：图5 典型混频滤波组件结构图图中A区为射频输入放大器和混频器，输入电平过大时，可以仅安置衰减网络而不添加放大器，完全比例的电路图如图6所示；B区为本振输入放大器，如果本振太小，可以使用两级放大以保证混频器驱动功率；C区为滤波器，长宽不宜超过40×13mm2，如博仑的C1B型滤波器结构；D区为放大器，有需要时可以增至两级放大，也可以放置小于40×17mm2的滤波器构成两级滤波。
该电路的特点是：a)结构简单便于安装：大小为60×60×15mm3，所有接头都在同一侧面；设计有两对不同的安装孔，其中两个通孔可以叠放，两个螺孔用来贴底面安装；只用了一个加电端子且放置在接头侧面，从底面通孔加电；上下面都有1mm厚铝面板，气密性好；接头居于中线，正反安装都不须另加垫块。
b)电路典型宜于扩展使用。
在8GHz以下，所有器件均是常用器件，电路的性能可以预估；除了图2所示的典型电路以外，几乎通用于其它任何混频电路；该电路对外均是放大器，能很好的与外界元器件隔离，提高了组件的实用性。
c)结构宜于扩展。
目前的分立元件构成的功分器特别是1GHz以上频率，需要外购功分器，隔离度有限，往往需要用隔离器、放大器或滤波器作为隔离，所设计的典型混频滤波结构只需要稍微更改A区和B区的电路就可实现。
图6 放大滤波电路图7.2 开关滤波组件7.2.1 电路原理图7 典型开关滤波电路7.2.2 电路结构开关滤波组件是一成熟的类型，国外如MITEQ公司有成系列的产品，我部产品中也多次使用，历年来设计制造的类似组件上十种，在不同产品中发挥了巨大的作用。
