钢丝绳规格及计算
钢丝绳规格表
钢丝绳规格表1. 引言钢丝绳是一种由多股钢丝编织而成的柔性材料，广泛应用于吊装、牵引和支撑等领域。
本文档旨在提供一份钢丝绳规格表，以便用户可以选择适合其需求的钢丝绳规格。
2. 钢丝绳参数说明在选择钢丝绳规格之前，有几个参数是需要了解和考虑的：•钢丝绳结构：钢丝绳可以分为单股钢丝绳和多股钢丝绳两种结构。
单股钢丝绳由单根钢丝构成，适用于较小的工作负荷。
多股钢丝绳由多根钢丝在一起编织而成，能够承受更大的工作负荷。
•钢丝绳直径：钢丝绳的直径决定了其承载能力。
一般来说，直径较大的钢丝绳能够承受更大的工作负荷，但同时也会增加重量。
•钢丝绳材料：钢丝绳通常由高强度钢丝制成，可以根据具体需求选择适合的材料。
常见的钢丝绳材料有普通碳钢、不锈钢和合金钢等。
•钢丝绳拉断力：钢丝绳拉断力表示钢丝绳在拉断之前所能承受的最大工作负荷。
拉断力越大，钢丝绳的安全性越高。
•钢丝绳用途：不同用途的钢丝绳需要具备不同的性能。
常见的用途包括吊装、牵引、索道、桥梁索塔等。
基于以上参数，下面是一份钢丝绳规格表供参考。
3. 钢丝绳规格表序号结构直径（mm）钢丝绳拉断力（N）用途1单股钢丝绳619668适用于中等吊装和牵引工作2单股钢丝绳835273适用于重型吊装和牵引工作3单股钢丝绳1054912适用于超重吊装和牵引工作4多股钢丝绳1278925适用于桥梁索塔等大型工程5多股钢丝绳14105706适用于索道等大型工程6多股钢丝绳16139881适用于索道等重型吊装工作7多股钢丝绳18180340适用于索道等超重吊装工作8多股钢丝绳20227093适用于大型吊装、牵引和支撑等多种工作9多股钢丝绳22280140适用于大型吊装、牵引和支撑等多种工作10多股钢丝绳25426550适用于特大型吊装、牵引和支撑等多种工作注意：以上数据仅供参考，实际使用时应根据具体情况选择合适的钢丝绳规格。
4. 结论本文档提供了一份钢丝绳规格表，使用户能够根据需求选择合适的钢丝绳。
钢丝绳计算
整体吊装钢丝绳选择整体吊装时钢丝绳采用顺绕钢芯钢丝绳，选用直径规格为28mm 的钢绳绳进行吊装。
假设架体一次吊装最重重量为18.5t ，钢丝绳选用6×37S+IWR 型号，直径￠28mm,公称抗拉强度为1670MPa,钢芯的钢丝绳。
一、根据规范，钢丝绳最小破断拉力计算公式为：1000020R D K F ••'=式中： F0 — 钢丝绳最小破断拉力，kN ；D — 钢丝绳公称直径，取28mm ；R0 — 钢丝绳公称抗拉强度，取1670MPa ；K '— 某一指定结构钢丝绳的最小破断拉力系数（简称最小破断拉力系数，K '值见GB 8918－2006表2和GB/T 16269表3，取0.356）。
因此F0=0.356*28²*1670/1000=466.1 kN其最小破断拉力的换算系数为h K =1.283，其最小钢丝破断拉力总和h 0h F F K =⨯=466.1KN ×1.283=598KN吊绳（绳长16米）查GB8918-2006表2，6×37钢丝绳重量系数K=0.418kg/100m*mm 2二、钢丝绳重量计算公式为：M=K*D 2式中：M —钢丝绳单位长度的参考重量，单位为kg/100m ；D —钢丝绳的公称直径，单位为mm ；K —充分涂油的某一结构钢丝绳单位长度的重量系数，单位为kg/100m*mm ²。
吊绳重量M=K*D 2=0.418*282=328kg/100m本方案中需用4根16米长钢丝绳和2根8米长钢丝绳，其重量为：M=4*16*3.28+2*8*3.28=262.4 kg=2.6KN卡扣每个按5KG ，共6个，0.3KN三、本方案吊装时采用4根钢丝绳等长起吊，每根钢丝绳的拉力可用下式计算：F=G/4cosβ式中：F —一根钢丝绳的拉力；G —构件重力；β—钢丝绳与垂直线的夹角。
四根等长钢丝绳拉力计算每根钢丝绳受力F大小为：（185+2.6+0.3）KN *1.25/4cos30º=67.8KN其中动载系数V取1.25。
钢丝绳规格及许用拉力计算
α—起重臂仰角 C—起重臂根铰（根部）距地面距离 H1—滑轮中心距吊钩底面允许的最小距离（指起重臂顶部滑轮的中心距至吊钩底部 的距离） 工作幅度是指吊车旋转轴至吊钩间的距离，以R表示：
R=r+E+F 式中 r—旋转中心轴至起重臂根铰（根部）至设备边缘的距离 E=g+（H-C）cotα 其中 g—起重臂与设备边缘之间应留有的距离，视具体情况而定，一般应为0.5m左右 H—吊装时地面距设备顶端的距离 C—起重臂根铰（根部）距地面距离 α—起重臂仰角

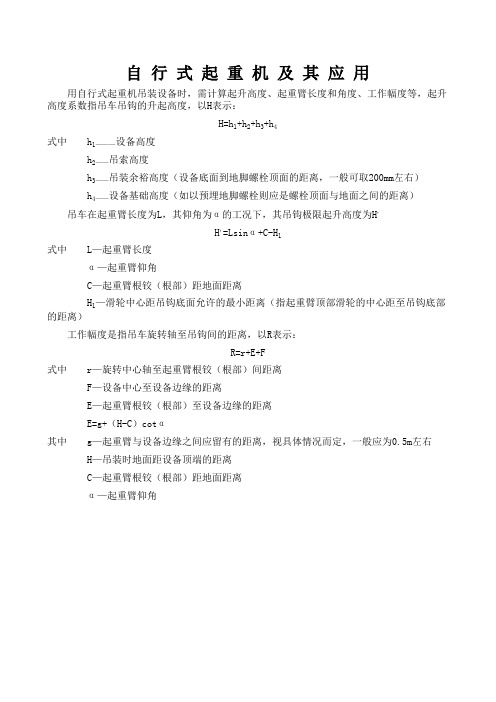

自行式起重机及其应用
用自行式起重机吊装设备时，需计算起升高度、起重臂长度和角度、工作幅度等，起升 高度系数指吊车吊钩的升起高度，以H表示：
H=h1+h2+h3+h4 式中 h1———设备高度
h2——吊索高度 h3——吊装余裕高度（设备底面到地脚螺栓顶面的距离，一般可取200mm左右） h4——设备基础高度（如以预埋地脚螺栓则应是螺栓顶面与地面之间的距离） 吊车在起重臂长度为L，其仰角为α的工况下，其吊钩极限起升高度为H,
常见规格的钢丝绳的破断拉力计算方法
这里介绍几种常见规格的钢丝绳的破断拉力计算方法钢丝绳属性典型规格型号钢丝绳破断拉力计算公式点接触6*7-FC F（破断拉力）=直径*直径*1670/1000*0.33= KN6*7-IWS F（破断拉力）=直径*直径*1670/1000*0.36= KN6x37-FC F（破断拉力）=直径*直径*1670/1000*0.29= KN6*19-FC F（破断拉力）=直径*直径*1670/1000*0.3= KN6*19-iws F（破断拉力）=直径*直径*1670/1000*0.33= KN6x37-iwrc F（破断拉力）=直径*直径*1670/1000*0.32= KN电梯钢丝绳-线接触8x19s F（破断拉力）=直径*直径*1670/1000*0.29= KN多层股线接触18x19S F（破断拉力）=直径*直径*1670/1000*0.339= KN点接触捆绑用6x12-7FC F（破断拉力）=直径*直径*1670/1000*0.28= KN线接触打井6x36SW-FC 麻芯F（破断拉力）=直径*直径*1770/1000*0.33 = KN 线接触6x36SW-IWRC 钢芯F（破断拉力）=直径*直径*1770/1000*0.36= KN面接触及线接触6K*36SW-FC 麻芯面接触及线接触6K*36SW-IWRC 钢芯多层股18*7 F（破断拉力）=直径*直径*1770/1000*0.327= KN19x7 35W*7 18*19S F（破断拉力）=直径*直径*1770/1000*0.318= KN常见型号钢丝绳破断拉力计算公式日期:2014-01-14 点击：364 次常见型号钢丝绳破断拉力计算公式类别钢丝绳结构破断拉力计算公式单股（点接触）1×7 直径×直径×钢丝抗拉强度×0.54÷1000=kn÷9.8=吨1×19 直径×直径×钢丝抗拉强度×0.53÷1000=kn÷9.8=吨1×37 直径×直径×钢丝抗拉强度×0.49÷1000=kn÷9.8=吨多股（点接触）6×7+fc 直径×直径×钢丝抗拉强度×0.332÷1000=kn÷9.8=吨7×7 直径×直径×钢丝抗拉强度×0.359÷1000=kn÷9.8=吨6×19+fc,6×19(钢芯)直径×直径×钢丝抗拉强度×0.307(0.332)÷1000=kn÷9.8=吨6×37+fc,6×37(钢芯)直径×直径×钢丝抗拉强度×0.295(0.319)÷1000=kn÷9.8=吨多层股不旋转钢丝绳18×7、18×19s 直径×直径×钢丝抗拉强度×0.31÷1000=kn÷9.8=吨18×7(钢芯)、直径×直径×钢丝抗拉强度×0.328÷1000=kn÷9.8=吨18×19(钢芯)35w×7 直径×直径×钢丝抗拉强度×0.36÷1000=kn÷9.8=吨线接触钢丝绳6×19s、6×19w直径×直径×钢丝抗拉强度×0.330÷1000=kn÷9.8=吨6×25fi、6×29fi6×36sw、6×31sw6×19s、6×19w（钢芯）直径×直径×钢丝抗拉强度×0.356÷1000=kn÷9.8=吨打桩机、钻机钢丝绳6×25fi、6×29fi（钢芯）6×36sw、6×31sw（钢芯）35w×7k 直径×直径×钢丝抗拉强度×0.41÷1000=kn÷9.8=吨18×7k、19×7k 直径×直径×钢丝抗拉强度×0.35(0.37)÷1000=kn÷9.8=吨电梯绳（线接触）8×19s+fc、8×19w+fc 直径×直径×钢丝抗拉强度×0.293÷1000=kn÷9.8=吨8×19s、8×19w（钢芯）直径×直径×钢丝抗拉强度×0.346÷1000=kn÷9.8=吨高速电梯绳(线接触) 8×19s+8×7+pp 直径×直径×钢丝抗拉强度×0.33÷1000=kn÷9.8=吨8×19s+8×7+1×19 直径×直径×钢丝抗拉强度×0.4÷1000=kn÷9.8=吨吊篮专用绳(线接触)4×31sw 直径×直径×钢丝抗拉强度×0.36÷1000=kn÷9.8=吨捆绑专用绳(点接触) 6×12+7fc 直径×直径×钢丝抗拉强度×0.209÷1000=kn÷9.8=吨6×24+7fc 直径×直径×钢丝抗拉强度×0.280÷1000=kn÷9.8=吨涂塑钢丝绳按照内部钢丝绳结构计算，涂塑层可忽略不计6股钢丝绳结构详解类别分类原则典型结构钢丝绳股直径范围/mm单股钢丝绳1个圆股，每股外层丝可到18根，中心丝外捻制1～3层钢丝1X7 (1+6) 0.6～121X19 (1+6+12) 1～161X37 (1+6+12+18) 1.4～22.56X7 6个圆股,每股外层丝可到7根，中心丝(或无)外捻制1～2层钢丝,钢丝等捻距6X7 (1+6) 1.8～366X9W (3+3/3) 14～366X19(a) 6个圆股, 6X19S (1+9+9) 6～36每股外层丝8～12根，中心丝外捻制2～3层钢丝, 钢丝等捻距6X19W (1+6+6/6) 6～40 6X25Fi (1+6+6F+12) 8～44 6X26WS (1+5+5/5+10) 13～40 6X31WS 1+6+6/6+126X31WS (1+6+6/6+12) 12～466X19(b) 6个圆股,每股外层丝12根，中心丝外捻制2层钢丝6X19 (1+6+12) 3～466X37(a) 6个圆股,每股外层丝14～18根，中心丝外捻制3～4层钢丝,钢丝等捻距6X29Fi (1+7+7F+14) 10～446X36WS (1+7+7/7+14) 12～606X37S(点线接触)(1+6+15+15) 10～606X41WS (1+8+8/8+16) 32～606X49SWS (1+8+8+8/8+16) 36～606X55SWS (1+9+9+9/9+18) 36～606X37(b) 6个圆股,每股外层丝18根，中心丝外捻制3层钢丝6X37 (1+6+12+18) 5～60[返回]。
钢丝绳计算
整体吊装钢丝绳选择整体吊装时钢丝绳采用顺绕钢芯钢丝绳，选用直径规格为28mm的钢绳绳进行吊装。
假设架体一次吊装最重重量为18.5t,钢丝绳选用6X37S+IWR型号，直径C 28mm,公称抗拉强度为1670MPa,钢芯的钢丝绳。
一、根据规范，钢丝绳最小破断拉力计算公式为：式中：F0 —钢丝绳最小破断拉力，kN;D —钢丝绳公称直径，取28mm;R0 —钢丝绳公称抗拉强度，取1670MPa；K —某一指定结构钢丝绳的最小破断拉力系数(简称最小破断拉力系数，K值见GB 8918- 2006 表2 和GB/T 16269表3,取0.356)。
因此F0=0.356*282*1670/1000=466.1 kN其最小破断拉力的换算系数为K h =1.283,其最小钢丝破断拉力总和F h=F° K h=466.1KNX 1.283=598KN吊绳(绳长16米)查GB8918-2006表2，6X 37钢丝绳重量系数K=0.418kg/100m*mm2二、钢丝绳重量计算公式为：M=K*D2式中：M —钢丝绳单位长度的参考重量，单位为kg/100m ;D—钢丝绳的公称直径，单位为mm ;K—充分涂油的某一结构钢丝绳单位长度的重量系数，单位为kg/100m*mm2。
吊绳重量M=K*D2=0.418*282=328kg/100m本方案中需用4根16米长钢丝绳和2根8米长钢丝绳，其重量为：M=4*16*3.28+2*8*3.28=262.4 kg=2.6KN 卡扣每个按5KQ 共6个，0.3KN三、本方案吊装时采用4根钢丝绳等长起吊，每根钢丝绳的拉力可用下式计算：F=G/4cosB式中：F —一根钢丝绳的拉力；G —构件重力；B —钢丝绳与垂直线的夹角。
四根等长钢丝绳拉力计算每根钢丝绳受力F 大小为：(185+2.6+0.3)KN *1.25/4cos30o=67.8KN 其中动载系数V取1.25。
依据<<建筑施工计算手册>> (14-1-2-3钢丝绳的允许拉力计算)，钢丝绳允许拉力按下列公式计算：钢丝绳容许拉力可按下式计算：［Fg］= a Fg/K 其中：［Fg］——钢丝绳的允许拉力(kN);Fg——钢丝绳的钢丝破断拉力总和(kN); a——换算系数，6X 37绳取0.82;K——钢丝绳使用安全系数，取K=6;6*37钢丝绳最小破断拉力折算系数为1.283。
国标钢丝绳理论重量及技术参数表
国标钢丝绳理论重量及技术参数表一、概述国标钢丝绳是一种重要的起重设备，广泛应用于各个领域。
钢丝绳可以用于各种吊装设备，例如桥梁起重机、港口吊装机、铁路起重机等。
本文将介绍国标钢丝绳的理论重量及其他技术参数。
二、理论重量国标钢丝绳的理论重量是指钢丝绳在规定长度情况下的重量。
按照国际钢丝绳标准GB/T 20118-2006，钢丝绳的理论重量计算公式如下：M= p x d^2 / 4 x π x l x 10^-6其中，M为钢丝绳的理论重量，单位为千克；p为钢丝绳的密度，单位为千克/立方米；d为钢丝绳中钢丝的直径，单位为毫米；l为钢丝绳的长度，单位为米；π为圆周率，取3.1416。
按照GB/T 20118-2006标准，常见的钢丝绳的理论重量如下表所示。
注：上表中的钢丝绳规格为常见规格，且本表中所列的数据仅供参考，实际数值因厂家不同会有些许差异。
同时，在使用钢丝绳时，还需结合实际情况进行强度选择。
三、其他技术参数1、强度等级钢丝绳的强度等级是指钢丝绳所能承受的最大静载荷，是钢丝绳使用的最大保证载荷，单位为吨（t）。
按照GB/T20118-2006标准，钢丝绳的强度等级分为1770MPa、1960MPa、2160MPa、2260MPa和2380MPa等级。
强度等级越高，意味着钢丝绳的强度越大，可承受的最大载荷也越高。
2、钢丝绳结构钢丝绳的结构是指由许多钢丝编织而成的钢索结构。
按照钢丝绳结构不同，可以分为单股钢丝绳、多股钢丝绳和绳芯钢丝绳三种类型。
（1）单股钢丝绳：由一个或多个钢丝并列组成的钢丝，称为单股钢丝绳。
单股钢丝绳常用于吊装单个重量较小的物品，例如吊桶等。
（2）多股钢丝绳：由若干个单股钢丝绳捻合而成的钢丝绳，称为多股钢丝绳。
钢丝绳中一般由6~19股的单股钢丝组合而成。
多股钢丝绳适用于吊装较大重量的物品，例如货车、港口吊装等。
（3）绳芯钢丝绳：由若干个单股或多股钢丝绳捻合在一起，中间衬有纤维绳芯的钢丝绳，称为绳芯钢丝绳。
钢丝绳规格型号参数
钢丝绳规格型号参数
钢丝绳是由几根直径不等的精密钢丝缠织成的复合结构，钢丝绳经济耐用，强度高，机械性能好，是吊装，起吊，牵引等传动设备的重要配件，在工厂，地下矿山，桥梁，厂房，建筑施工，船舶，港口，机场，冶金，矿山等矿石贸易以及机器设备制造、安装修理等方面有着广泛的应用。
钢丝绳的规格型号参数主要包括直径、横截面积、标准拉力、抗拉强度、断裂拉力和断裂伸长率等。
直径：是指一根净内径6.0mm以上，节距不超过160mm 且抗拉强度在1570N/mm2以上的精密钢丝绳，不含连接丝末端的配件。
横截面积：单位长度（1000mm或1000m）所含钢丝绳的线性有效截面积，一般以平方毫米为单位计算，用来衡量钢丝绳的厚度。
标准拉力：是指以横截面积为依据，钢丝绳在1000N力作用下，衡量的单位长度的拉力值。
断裂伸长率：是指以断裂长度、断裂前和断裂后横截面积、断裂前和断裂后拉力值来衡量断裂时形变变化量的一种指标，所以断裂伸长率表示断裂前后伸长的比率。
偏芥强度：是指双层绕套的钢丝绳成分的偏芥拉伸（绞变）力抗拉性能的指标，衡量钢丝绳在外力作用下有多大的抗绞变性能，防止在钻、戳拉弯等过程中发生断裂、破坏等情况。
拉伸伸长率：是指在标准拉力下，钢丝绳拉伸长度与单位长度的比率，拉伸伸长率越大，钢丝绳越柔韧适应性越好。
常见规格的钢丝绳的破断拉力计算方法
常见规格的钢丝绳的破断拉力计算方法
一、钢丝绳的构造
钢丝绳由多股钢丝组成，每股钢丝由多个结构相同的绞股组成，每根
绞股由多根钢丝绞合而成。
根据钢丝绳的构造形式的不同，可以分为六股、八股、九股等多种类型。
二、钢丝绳的材料力学性能
钢丝绳的破断拉力与其材料的力学性能密切相关。
常见的钢丝绳材料
有Q195、Q235、45#钢、60#钢等。
这些材料的力学性能包括抗拉强度、
屈服强度、弹性模量等。
根据相关标准的规定，选择合适的钢丝绳材料进
行计算。
三、破断拉力计算公式
钢丝绳破断拉力的计算公式主要有如下几个：
1.根据钢丝绳的截面积计算破断拉力：
破断拉力=钢丝绳截面积×材料的屈服强度
2.根据钢丝绳的直径计算破断拉力：
破断拉力=破断拉力系数×钢丝绳直径²
破断拉力系数可以根据具体材料的力学性能确定，常见取值为0.8-
1.2
四、安全系数的选取
在破断拉力的计算中，为了保证钢丝绳的可靠性和安全性，需要选择适当的安全系数。
常见的安全系数有4倍、5倍、6倍等。
安全系数的选取要考虑到使用环境的特点、工作条件的要求以及相关标准的规定。
综上所述，常见规格的钢丝绳破断拉力的计算方法是根据钢丝绳的构造和材料的力学性能，选择合适的计算公式进行计算，并考虑安全系数。
这些计算方法可以帮助工程师在设计和使用过程中合理选用钢丝绳，确保其可靠性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结构安装工程施工中除了起重机外，还要使用许多辅助工具及设备。
如卷扬机、钢丝绳、滑轮组、横吊梁等。
6.2.1卷扬机
在建筑施工中常用的卷扬机分快速、慢速两种。
快速卷扬机又分为单简和双筒两种，其设备能力为4.0～50kN，主要用于结构吊装、钢筋冷拉和预应力钢筋张拉作业。
其技术参数见表6.8。
卷扬机在使用时，必须用地锚予以固定，以防滑移和倾覆；电气线路要勤加检查，电磁抱闸要有效，全机接地无漏电现象；传动机要啮合正确，加油润滑，无噪音；钢丝绳应与卷筒卡牢，放松钢丝绳时，卷筒上至少应保留四圈。
卷扬机技术规格表6.8
6.2.2 滑轮组
滑轮组是由一定数量的定滑轮和动滑轮以及穿绕的钢丝绳所组成，具有省力和改变力的方向的功能，是起重机械的重要组成部分。
滑轮组共同负担重物钢丝绳的根数，称为工作线数。
滑轮组的名称，以组成滑轮组的定滑轮与动滑轮的数目来表示，如由4个定滑轮和4个动滑轮组成的滑轮组称四四滑轮组；5个定滑轮和4个动滑轮所组成的滑轮组称五四滑轮组。
滑轮组钢丝绳跑头的拉力S，可按下式计算：
S=KQ
式中Q－计算荷载；
K－滑轮组省力系数。
当钢丝绳从定滑轮绕出：
当钢丝绳从动滑轮绕出：
式中f-单个滑轮的阻力系数。
对青铜轴套轴承：f＝1.04；对滚珠轴承：f＝1.02；对无轴套轴承：f＝1.06；
起重机所用滑轮组通常都是青铜铀套，其滑轮组的省力系数k见表6.9。
青铜轴套滑轮组省力系数表6.9
6.2.3钢丝绳
结构吊装中常用的钢丝绳是先由若干根钢丝捻成股，再由若干股围绕绳芯捻成绳，其规格6×19和6×37等种（6股，每股分别由19、37根钢丝捻成）。
前者钢丝粗，较硬，不易弯曲，多用作缆风绳。
后者钢丝细，较柔软，多用作起重吊索，其主要数据见表6.10。
钢丝绳主要数据表表6.10
钢丝绳的容许拉力应满足下式要求：
式中Sg-钢丝绳容许拉力（N）；
-钢丝绳破断拉力换算系数（或受力不均匀系数）。
钢丝绳为6×19取0.85；6×37取0.82；6×61取0.80；
R－钢丝绳破断拉力总和，按表6.10取值；
K－钢丝绳安全系数，按表6.11取值。
钢丝绳安全系数K表6.11
用途安全系数用途安全系数
作缆风绳
用于手动起重设备用于电动起重设备3.5
4.5
5～6
作吊索、无弯曲时
作捆绑吊索
用于载人的升降机
6～7
8～10
14
6.2.4横吊梁
横吊梁又称铁扁担，在吊装中可减小起吊高度，满足吊索水平夹角的要求，使构件保持垂直、平衡、便于安装。
横吊梁的形式有滑轮横吊梁（图6.18），一般用于吊小于8t重的柱；钢板横吊梁（图6.19），用于吊10t以下的柱；钢管横吊梁（图6.20）长6～12m，一般用于吊屋架。
图6.18滑轮横吊梁图6.19钢板横吊梁图6.20钢管横吊梁
1-吊环；2-滑轮；3-吊索。
