缓蚀剂
缓蚀剂储存要求

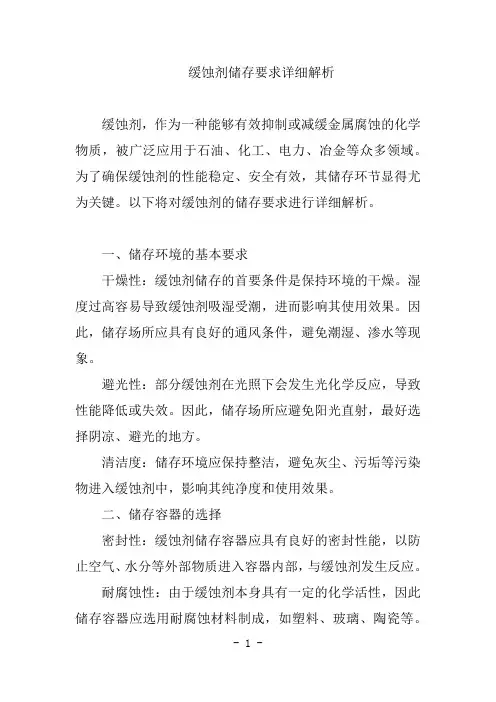

缓蚀剂储存要求详细解析缓蚀剂，作为一种能够有效抑制或减缓金属腐蚀的化学物质，被广泛应用于石油、化工、电力、冶金等众多领域。
为了确保缓蚀剂的性能稳定、安全有效，其储存环节显得尤为关键。
以下将对缓蚀剂的储存要求进行详细解析。
一、储存环境的基本要求干燥性：缓蚀剂储存的首要条件是保持环境的干燥。
湿度过高容易导致缓蚀剂吸湿受潮，进而影响其使用效果。
因此，储存场所应具有良好的通风条件，避免潮湿、渗水等现象。
避光性：部分缓蚀剂在光照下会发生光化学反应，导致性能降低或失效。
因此，储存场所应避免阳光直射，最好选择阴凉、避光的地方。
清洁度：储存环境应保持整洁，避免灰尘、污垢等污染物进入缓蚀剂中，影响其纯净度和使用效果。
二、储存容器的选择密封性：缓蚀剂储存容器应具有良好的密封性能，以防止空气、水分等外部物质进入容器内部，与缓蚀剂发生反应。
耐腐蚀性：由于缓蚀剂本身具有一定的化学活性，因此储存容器应选用耐腐蚀材料制成，如塑料、玻璃、陶瓷等。
避免使用金属容器，以免与缓蚀剂发生化学反应。
避光性：对于光敏性缓蚀剂，储存容器应具有避光性能，如采用棕色玻璃瓶等。
三、储存温度的控制常温储存：大多数缓蚀剂可在常温下储存，但应避免极端高温或低温环境。
温度过高会加速缓蚀剂的老化、分解等过程，而温度过低则可能导致其结晶、凝固等现象。
特殊温度要求：对于部分特殊缓蚀剂，如低温储存型、高温储存型等，应根据其性能要求选择相应的储存温度。
例如，低温储存型缓蚀剂应储存在冰箱或冷库中，以保持其低温稳定性。
四、储存期限的管理有效期：缓蚀剂具有一定的使用有效期，超过有效期后其性能可能会发生变化。
因此，在储存过程中应定期检查缓蚀剂的有效期，并按照“先进先出”的原则进行使用，确保在有效期内使用完毕。
定期检查：储存期间应定期对缓蚀剂进行检查，包括外观、颜色、气味等方面的变化。
如发现异常情况，应及时处理或更换。
五、安全储存措施防火防爆：缓蚀剂可能含有易燃、易爆成分，因此在储存过程中应严格遵守防火防爆规定。
水系统缓蚀剂技术参数
水系统缓蚀剂技术参数
水系统缓蚀剂是用于防止金属腐蚀的一种化学品，它可以添加
到水系统中，以减少或阻止金属表面的腐蚀。
缓蚀剂的技术参数包
括但不限于以下几个方面：
1. 成分，缓蚀剂的主要成分通常包括有机磷化合物、缓蚀剂助
剂等，不同的产品可能含有不同的成分，需要查看具体产品说明书
或技术资料。
2. pH值，缓蚀剂适用的水系统的pH范围，一般来说，缓蚀剂
对水的pH值有一定的要求，需要在一定的范围内才能发挥最佳效果。
3. 浓度，缓蚀剂在水系统中的推荐投加浓度，通常以ppm（百
万分之一）或者mg/L（毫克/升）为单位。
4. 温度范围，缓蚀剂适用的水温范围，不同的缓蚀剂可能在不
同的温度下有不同的效果。
5. 使用方法，缓蚀剂的投加方法、频率等，以及与其他水处理
剂的配合使用情况。
6. 性能指标，包括缓蚀效果、持久时间、对水质的影响等性能
参数。
7. 安全注意事项，缓蚀剂的安全使用方法、防护措施、应急处
理等。
需要注意的是，不同的水系统缓蚀剂可能具有不同的技术参数，使用前应仔细阅读产品说明书或者咨询相关的技术人员，以确保正
确的使用和达到预期的效果。
高温缓蚀剂分类标准
高温缓蚀剂分类标准全文共四篇示例，供读者参考第一篇示例：高温缓蚀剂（High Temperature Corrosion Inhibitors）是一类专门用于抑制金属在高温环境下发生腐蚀的化学品。
在工业生产中，金属部件常常需要在高温环境下运行，但高温环境对金属材料具有腐蚀性，容易导致设备损坏和生产中断。
使用高温缓蚀剂是一种有效的方法来保护金属表面，延长设备的使用寿命。
根据其化学成分和作用机理的不同，高温缓蚀剂可以被分为多个分类。
以下是一些常见的高温缓蚀剂分类标准：一、按照化学成分分类：1. 有机高温缓蚀剂：主要成分是含氮或含硫的有机物，如有机硫化物、有机胺类等。
这类高温缓蚀剂通过与金属表面形成保护膜或络合物来阻止金属与氧气等腐蚀介质接触，减缓金属的腐蚀速度。
2. 金属盐类高温缓蚀剂：主要成分是某些金属的盐类，如铬盐、钼盐、锌盐等。
这类高温缓蚀剂可以在金属表面形成一层致密的氧化膜，阻止氧气等腐蚀介质与金属发生反应。
3. 离子高温缓蚀剂：主要成分是一些具有缓蚀性能的离子，如铁离子、铜离子等。
这类高温缓蚀剂可以在金属表面形成一层保护膜或络合物，减少金属的腐蚀。
三、按照适用温度范围分类：1. 低温高温缓蚀剂：适用于高温环境下金属的缓蚀。
这类高温缓蚀剂可以在较高温度下形成稳定的保护膜或阻隔层，有效抑制金属的腐蚀。
2. 高温高温缓蚀剂：适用于极高温度环境下金属的缓蚀。
这类高温缓蚀剂具有较高的耐热性能，可以在极高温度下形成稳定的保护膜或阻隔层，有效抑制金属的腐蚀。
高温缓蚀剂是一类重要的化学品，对于保护金属在高温环境下的腐蚀具有重要作用。
选择适合的高温缓蚀剂可以有效延长设备的使用寿命，提高生产效率。
在实际应用中，需要根据金属材料的种类、操作温度、腐蚀介质等因素，选择合适的高温缓蚀剂，并严格按照说明书使用，以确保其缓蚀效果和安全性。
第二篇示例：高温缓蚀剂是一种能够在高温下有效预防金属设备的腐蚀的化学品，通常被广泛应用于石油化工、航空航天、核电等领域。
中石油现行缓蚀剂标准
中石油现行缓蚀剂标准
中石油是中国最大的石油生产企业之一，其生产的石油产品广泛应用于国内外各个领域。
为了保证产品的质量和使用寿命，中石油制定了一系列标准，其中缓蚀剂标准是其中之一。
中石油现行缓蚀剂标准主要包括以下内容：
一、适用范围
该标准适用于中石油生产的各类缓蚀剂产品，包括水溶性缓蚀剂、油溶性缓蚀剂、多功能缓蚀剂等。
二、技术要求
（一）外观要求
缓蚀剂应为无色或淡黄色液体或粉末，无机械杂质和沉淀。
（二）化学成分
缓蚀剂的主要成分应为有效成分，其含量应符合产品说明书或合同规定。
（三）物理性质
缓蚀剂应具有良好的溶解性和分散性，不得产生沉淀。
（四）缓蚀性能
缓蚀剂应具有良好的缓蚀性能，其缓蚀效果应符合产品说明书或合同规定。
三、检测方法
中石油现行缓蚀剂标准中规定了一系列检测方法，包括外观检查、化学成分分析、物理性质测试、缓蚀性能测试等。
四、质量控制
中石油对生产过程中的原材料、生产工艺、检测方法等进行严格控制，确保产品质量符合标准要求。
五、标识和包装
中石油生产的缓蚀剂产品应在包装上标注产品名称、生产厂家、生产日期、有效期等信息，并采用适当的包装材料进行包装。
以上就是中石油现行缓蚀剂标准的主要内容。
通过制定严格的标准和质量控制措施，中石油能够保证其生产的缓蚀剂产品具有良好的质量和使用寿命，为用户提供更优质的服务。
纳米缓蚀剂
纳米缓蚀剂
纳米缓蚀剂是一种新型的防腐蚀材料，具有非常优异的性能和广泛的应用前景。
纳米缓蚀剂可以有效地延缓金属材料的腐蚀速度，提高金属材料的耐蚀性，从而延长其使用寿命。
本文将从纳米缓蚀剂的原理、制备方法、应用领域等方面进行探讨。
一、纳米缓蚀剂的原理
纳米缓蚀剂是由纳米颗粒组成的，这些纳米颗粒具有较大的比表面积和特殊的表面活性，可以与金属表面形成一层保护膜，阻止腐蚀介质对金属的侵蚀。
此外，纳米缓蚀剂还可以通过阻断金属表面的电子传递过程，减少金属表面的阳极反应，从而达到缓蚀的效果。
制备纳米缓蚀剂的方法主要有物理法、化学法和生物法等。
物理法是通过机械、热处理等手段将金属材料制备成纳米颗粒，然后与金属表面接触形成保护膜。
化学法是通过溶剂、还原剂等化学物质将金属材料还原成纳米颗粒，然后制备成纳米缓蚀剂。
生物法则是利用微生物或生物体内的物质，通过生物合成的方式制备纳米缓蚀剂。
三、纳米缓蚀剂的应用领域
纳米缓蚀剂广泛应用于海洋工程、船舶建造、石油化工、航空航天等领域。
在海洋工程中，纳米缓蚀剂可以有效地保护海洋平台、海洋钻井设备等金属结构，延长其使用寿命。
在船舶建造领域，纳米
缓蚀剂可以减少船体的腐蚀速度，提高船体的抗腐蚀性能。
在石油化工领域，纳米缓蚀剂可以用于石油管道、石油储罐等设备的防腐蚀处理，提高设备的耐用性。
在航空航天领域，纳米缓蚀剂可以用于飞机、火箭等金属结构的防腐蚀处理，提高其使用寿命。
总的来说，纳米缓蚀剂作为一种新型的防腐蚀材料，具有非常广泛的应用前景。
随着科学技术的不断发展，纳米缓蚀剂将在未来得到更加广泛的应用，为人类的生产生活带来更多的便利和效益。
缓蚀剂工作原理
缓蚀剂工作原理
缓蚀剂工作原理：
缓蚀剂是一种添加在金属表面的化学物质，用于减缓金属腐蚀的速率。
其工作原理包括以下几个方面：
1. 阻断反应：缓蚀剂可以与金属表面形成一层保护膜，阻断氧、水或其他腐蚀剂与金属表面的接触。
这种保护膜可以防止腐蚀剂的侵入，减少金属表面的腐蚀反应。
2. 电化学作用：缓蚀剂可以通过改变金属表面的电化学性质来减缓腐蚀反应的进行。
例如，它们可以增加金属表面的极化电阻，降低金属与电解质之间的电导率，从而降低腐蚀电流的流动速率。
3. 缓解应力：缓蚀剂还可以通过减少金属表面的应力集中来减缓腐蚀反应。
例如，它们可以改变金属晶界的形态，使其更加均匀，从而减少应力集中。
4. 离子吸附：缓蚀剂可以通过与金属表面上的离子发生吸附作用，阻碍腐蚀反应的进行。
它们可以吸附在金属表面上，并改变腐蚀剂吸附或扩散的途径，从而延缓腐蚀的发生。
综上所述，缓蚀剂通过阻断反应、改变电化学性质、缓解应力和离子吸附等方式，减缓金属腐蚀的速率。
这些机制有时也可以相互作用，共同起到缓蚀的作用。
2--缓蚀剂
第2 章 缓蚀剂
第2 章 缓蚀剂
（2）酸性介质中的缓蚀剂 ） 该类缓蚀剂一般用于金属除锈及除氧化皮的酸洗过程中， 故称酸洗缓蚀剂。 该类缓蚀剂的作用是在酸溶解金属上的氧化皮、锈蚀产 物的同时，抑制酸对金属基体的溶解。酸洗缓蚀剂的缓蚀 效率按照下式计算：
不用缓蚀剂时的腐蚀速 度 − 使用缓蚀剂的腐蚀速度 不用缓蚀剂时的腐蚀速 度
第2 章 缓蚀剂
（3）油溶性缓蚀剂 ） 结构： 结构：油溶性缓蚀剂分子结构的特点是不对称性，一 般由极性和非极性的两个基团构成。常见的极性基团有
− OH ,−COOH ,− SO3 H ,− NH 2
它们与金属、水具有很强的亲和力；非极性基团主要 是烃基，具有亲油憎水性。因此，当油溶性缓蚀剂与金属 接触时，会发生缓蚀剂分子在油—金属界面的定向吸附。 — 作用机理： 作用机理：有两种理论 a：成膜理论：该理论认为，缓蚀剂分子吸附在金属表 ：成膜理论： 面后，会与金属发生化学反应，生成难溶于水的钝化膜 （相膜），从而阻滞了腐蚀电池的电极过程。如BTA即属 于该类。
第2 章 缓蚀剂
一般金属为弱的电子接受体，称为软酸；而高价的金属阳 离子如Fe3+，AL3+成为硬酸，电负性较强的F、O、N化合 物中的阴离子为强的电子给予体，为硬碱，电负性较小的 S、P、Br、I等化合物的阴离子则为软碱。 硬酸与硬碱形成物理吸附，软酸与软碱形成化学吸附。 （Ｂ）化学吸附： 大部分有机缓蚀剂分子中，含有以氧、氮、硫、磷为 中心原子的极性基团，具有一定的供电子能力。两者可以 形成配位反应而发生化学吸附。该吸附具有明显的吸附选 择性。过程为不可逆，受温度影响小。化学吸附多为抑制 阳极反应。
第2 章 缓蚀剂
（2）阴极型缓蚀剂： ）阴极型缓蚀剂： 酸式碳酸钙、聚磷酸盐、硫酸锌、砷离子、锑离子等， 能使阴极过程减慢，增大酸性溶液中氢析出的过电位，使 腐蚀电位向负移动。此类缓蚀剂是“安全型缓蚀剂” 作用过程：a成膜型阴极缓蚀剂，腐蚀过程在研究生成 的OH-与缓蚀剂反应生成的不溶性物质使金属表面形成膜 层，阻碍阴极反应。（硫酸锌，碳酸氢钙及镁，锰等钢铁 缓蚀剂）；b增加氢离子放电过电位的缓蚀剂，在酸性溶 液中砷离子、锑离子等在金属表面析出时，提高了氢离子 放电的过电位而抑制氢离子的还原反应。 （3）混合型缓蚀剂： ）混合型缓蚀剂： 同时抑制阳极反应及阴极反应，例如含氮、含硫以及 既含氮有含硫的有机化合物、琼脂、生物碱，硅酸钠，铝 酸钠等。
缓蚀剂处置方案
缓蚀剂处置方案
背景介绍
缓蚀剂是一种在金属表面形成被膜的化学物质，能够防止金属表面与空气、水等发生的化学反应，从而起到保护金属表面不受腐蚀的作用。
但是，缓蚀剂也会对环境造成一定的影响。
因此，在使用缓蚀剂的过程中，必须采取科学的处置方案，避免对环境造成过大的污染。
缓蚀剂的分类
缓蚀剂通常根据其所包含的活性元素不同进行分类，主要分为有机缓蚀剂和无机缓蚀剂。
有机缓蚀剂的活性元素主要是含有氮、硫、氧等元素的有机化合物，例如乙二胺四乙酸（EDTA）、亚硫酸等。
无机缓蚀剂的活性元素主要是金属离子，例如钙、锌、铝等。
缓蚀剂的处理方法
缓蚀剂被使用后，需要进行处理，以免对环境造成污染。
常见的缓蚀剂处理方法有以下几种：
活性炭吸附法
将废水通过活性炭床吸附，活性炭的孔径和表面积大，可吸附很多物质。
废水中所含的缓蚀剂分子可被活性炭吸附，使缓蚀剂被去除。
离子交换法
将废水通过离子交换树脂床，树脂对缓蚀剂吸附的能力较弱。
通过将废水中的离子和树脂中的离子进行交换，使得废水中的缓蚀剂被去除。
其他化学反应法
通过化学氧化、沉淀等化学反应将废水中的缓蚀剂转化为无毒、无害的物质，再进行排放。
总结
缓蚀剂是工业生产中必不可少的物质，但是使用过程中必须采取科学的处理方案，避免对环境造成危害。
以上介绍的处理方法只是一部分，具体处理方法应根据实际情况进行选择。
在使用缓蚀剂的过程中，更应该注重环保，遵守相关的规定，尽量减少对环境的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
酸化缓蚀剂的种类
添加于腐蚀介质中能明显降低金属腐蚀速度的物质称为缓蚀剂，它是目前油井酸化防腐蚀的主要手段，其费用占酸化总成本比例较大。
对高温深井采用高浓度酸施工或较长时间的酸化施工都可能对设备和管线产生严重的腐蚀。
钢材经高浓度的酸液腐蚀后容易变脆，同时被酸溶蚀的金属铁成为离子在一定条件下还会造成对地层的伤害。
酸液对金属铁的腐蚀属于电化学腐蚀。
由于铁的标准电极电位较氢的标准电极电位负得多，H+会自动地在金属铁表面获取电子还原成H2逸出。
这就构成了原电池，使铁不断地氧化成铁离子而进入溶液。
制造油管的钢材含有杂质导致腐蚀更为加剧。
其反应如下：
阳极反应(氧化)：Fe→Fe2++2e-
阴极反应(还原)：2H++2e-→H2↑
总反应：Fe+2H+→Fe2++H2↑
有氧存在时，部分铁以Fe3+的形式进入酸液中，并得以稳定。
按缓蚀机理，缓蚀剂可分为阳极型和阴极型。
阳极型缓蚀剂的作用机理是通过缓蚀剂与金属表面共用电子对，由此而建立的化学键能中止该区域金属的氧化反应。
基于这个机理，缓蚀剂的极性基团的中心原子应具有孤对电子，如极性基因中含有O、S、N等原子。
阴极型缓蚀剂主要通过静电引力作用，使其吸附在阴极区上，形成一层保护膜，避免酸液对金属的腐蚀。
多数缓蚀剂同时兼有上述两种作用，通过控制电池的正负极反应达到缓蚀目的。
还有一类有机缓蚀剂通过成膜作用，隔离或减少酸液与金属的接触面积而抑制腐蚀。
作为良好的有机缓蚀剂应具有一定的相对分子质量以达到吸附的稳定性和膜的强度。
鉴于对人体的毒害和对炼油催化剂的毒化，以往曾广泛采用的砷化合物缓蚀剂，如亚砷酸钠，三氯化砷等无机缓蚀剂，尽管它们在高温(260℃)下仍具有良好的缓蚀性能，而且价格低廉，目前已不再使用。
由于大多数缓蚀剂为强阳离子物质，使用不当会使油藏的润湿性改变，从而产生新的伤害。
所以在足够的缓蚀性能条件下，不要过多使用。
砂岩酸化时，应避免含有缓蚀剂的酸液进行重复酸化。
目前大量使用的是有机物缓蚀剂，可分以下几种类型。
1醛类
醛类缓蚀剂主要使用的是甲醛。
由于醛类具有极性基团—CHO，其中心原子O有两对孤对电子，它与Fe的d电子轨道形成配位键而吸附在金属表面从而抑制了金属的腐蚀。
2含硫类活性剂
硫醇：R—SH，R:C12~C18
3含氧类活性剂
表面活性剂的非极性基定向排列成了疏水膜保护层。
膜的强度与碳链长度有关，膜厚而致密则屏蔽效应好，但随碳链增长，它在水中或酸中溶解性降低。
4磺酸盐活性剂
烷基磺酸钠：R—SO3Na R：C12~C18
烷基苯磺酸钠：R：C8~C14
5胺类
胺类化合物的氮原于有自由电子对，使其具有亲核性。
例如烷基胺在盐酸中有如下反应：
烷基胺作缓蚀剂，R通常为C12~C18
6吡啶类缓蚀剂
吡啶类缓蚀剂是目前国内外广泛使用的酸液缓蚀剂。
我国各油田常用的7701、7623和7461-102都是吡啶类缓蚀剂。
例如：7701缓蚀剂主要成分为氯化苄基吡啶，是由制药厂的吡啶釜渣在乙醇等试剂中与氯化苄反应制得。
如果用喹啉替换吡啶，就可得到类似的缓蚀剂氯化苄基喹啉季铵盐。
常用配方为：质量分数1.0%的770l+质量分数0.5%乌洛托品，可以在90~190℃温度下，质量分数为15%~28%的盐酸中使用。
美国的W.W.Frenier等人对吡啶类缓蚀剂的作用机理进行了详细的研究。
他们在室内用质量分数20%的异丙醇作溶剂，使1-溴基十二烷和吡啶在其中回流6小时，溴化物滴定结果表明反应程度大于98%，得到产物溴化十二烷基吡啶：
通过电化学方法测定HCl在J-55钢片的腐蚀速度以及金属铁在不同温度下溶解在不同浓度(质量分数
1%~20%)盐酸中详细的动力学研究认为：金属铁在极性水分子的作用下，表面可以形成水膜——Fe·[H2O]。
在缺氧时，钢在无缓蚀剂的盐酸中，受到Cl-的活化作用。
其腐蚀机理表达如下：
Fe·[H2O]+Cl-→Fe[Cl-][H2O]
与H2O比较，H3O+更容易与Cl-通过静电结合，因此：
Fe[Cl-][H2O]+H3O+→Fe[Cl-][H3O+]+H2O
2Fe[Cl-][H3O+]→Fe2++Cl-+H2↑+H2O+Fe[Cl-][H2O]
缓蚀剂吡啶盐通过季铵阳离子可以比H3O+优先吸附在Fe[Cl-][H2O]表面：
由于缓蚀剂是依靠静电吸附在钢片表面上，这种吸附并不很牢固，故吡啶盐对温度的变化较敏感。
溴化十二烷基吡啶缓蚀剂在50~70℃温度范围内可获得最佳效果。
但在高温或低温下，缓蚀效果下降。
如果采用乙烯基吡啶或其他乙烯基杂环化合物等单体进行聚合，产物对金属表面可产生多点吸附，增加膜强度，提高缓蚀效率。
7炔醇类
与吡啶类一样，炔醇类缓蚀剂是应用最为广泛的另一类有机缓蚀剂。
它性能稳定，尤其适用于高温。
国内外常用的炔醇类缓蚀剂有：乙炔醇CHCOH、丁炔二醇HOCH2CCCH2OH、丙炔醇HOCH2CCH、己炔醇
C3H7CH(OH)CCH、辛炔醇CH3(CH2)4CH(OH)CCH以及由炔醇同胺类、醛(酮)类合成的多元化合物。
其中乙炔醇、丙炔醇及其衍生物最常用，如美国的A-130、A-170，我国的7801等。
炔醇类缓蚀剂常与胺类缓蚀剂及碘化钾、碘化亚铜复配使用，可用于200~260℃温度范围。
炔醇类缓蚀剂的作用机理被认为是炔烃通过π键与金属铁表面形成络合薄膜，从而防止了酸的侵蚀。
用红外光谱分析了辛炔醇在钢表面上形成的薄膜之后发现，被吸附的炔醇在酸介质中与钢铁表面首先在炔键处加氢形成烯醇，然后脱水生成共扼二烯，共扼二烯能发生聚合反应生成齐聚体(O1igoner)膜：
存在于钢表面上的齐聚膜是类似于煤油脂一样的粘稠状物质，其中也存在有未作用的辛炔醇。
由于聚合成膜作用，辛炔醇牢固吸附于钢铁表面，甚至高温和浓盐酸都很难破坏吸附膜。
随温度增加，辛炔醇缓蚀效果更为明显，而且在浓酸中的效果更优于稀酸。
8曼尼希(Mannich)碱
高温(120~210℃)、高浓度的条件下，可用曼尼希碱(胺甲基化反应产物，如：甲烷基酮、甲醛与二甲胺反应物；苯乙酮、甲醛与环己胺反应产物或苯乙酮、甲醛与松香胺的反应产物)与炔醇或曼尼希碱、炔醇与含氮化合物复配作缓蚀剂。
通常对盐酸使用的缓蚀剂同样适用于氢氟酸。
对氢氟酸，含氮含硫化合物(如：二苯基硫脲、二苄基亚砜、2-巯基苯并三唑)和炔醇化合物(如：1-氯-3-(β羟基-乙氧基)-3-甲基-1-丁炔)有特别好的缓蚀作用。
9缓蚀增效剂、缓蚀剂与其他添加剂的配伍性
(1)缓蚀增效剂
某些添加剂的作用不同于缓蚀剂，但它们可提高有机缓蚀剂的效率，这类添加剂称为缓蚀增效剂。
常用的缓蚀增效剂为碘化钾、钾化亚铜、氯化亚铜和甲酸。
将这些添加剂加到含有缓蚀剂的配方中可大幅度提高缓蚀剂的效率和使用温度。
(2)缓蚀剂与其他添加剂的配伍性
任何能改变缓蚀剂在钢表面吸附趋势的添加剂均能改变缓蚀剂的有效性。
例如，因各种目的而加到酸中的表面活性剂可能形成溶解缓蚀剂的胶束。
这可以降低缓蚀剂在金属表面的吸附趋势，无机盐互溶剂也能影响缓蚀剂的吸附。
因此，应尽可能将那些能降低缓蚀剂性能的添加剂加到前置液和后置液中，而不应加到酸溶液中。
Welcome !!! 欢迎您的下载，资料仅供参考！。
