第一章：1.冈萨雷斯定义图像是对客观对象的一种相似性的描述或写真，包含了被描述或写真对象的信息，其英文为image，辅助性定义，是以某一技术手段再现于二维画面上的视觉信息，是二维数据阵列的光学模拟。
图像分为数字图像和模拟图像。
2.数字图像的基本单位是像素（像元），图像像素是长宽大小相等的方格，具有特定的空间位置和属性特征，像素的基本属性特征为像素值。
3.遥感数值图像是一数学形式存储和表达的遥感图像。
遥感数值图像中的像素值又称为亮度值（灰度值、灰度级）。
4.遥感数值图像处理是通过计算机图像处理系统对遥感数值图像中的像素进行系列操作的过程。
5.遥感数字图像处理的内容包括：1）图像增强:使图像更容易理解。
2）图像矫正：使图像信息尽可能地反应实际地物的辐射信息、空间信息和物理过程。
3）信息提取：提取地物的空间分布格局信息。
6.遥感数字图像处理系统包括硬件系统和软件系统。
硬件系统是进行图像说必须的设备（包括计算机，数字化设备，存储设备，现实和输出设备，操作台），软件系统指进行图像处理的各种程序（如ERDAS/PCI/ENVI/ER）。
第二章7.遥感平台是传感器的载体，有近地面，吊车，飞船，飞机，卫星等。
8.传感器又称为遥感器，是手机和记录电池辐射能量信息的装置。
9.根据数据记录方式，传感器类型可分为成像方式和非成像方式两大类。
成像传感器按成像原理分为摄影成像和扫描成像。
10.摄影成像方式的传感器主要是摄影机，包括框幅摄影机，缝隙摄影机，全景摄影机，多光谱摄影机等，在快门打开后几乎瞬间同时接受目标的电磁波能量，聚焦后记录下来称为幅影像。
现在常用的数码照相机就是摄影成像。
最初的摄影成像方式与传统照相机成像方式不一样。
用数码照相机进行拍照摄影，可直接产生数字图像。
11.传感器按烧面方式又可分为两种：目标扫面传感器和影响面扫面传感器。
12.按电磁波在真空中波长或频率的顺序将波长划分成波段，每一波段为一个波长范围，按使用的刚做波段，可将传感器分为紫外，可见光，红外，微波，多波段等类型。
遥感数字图像处理重点

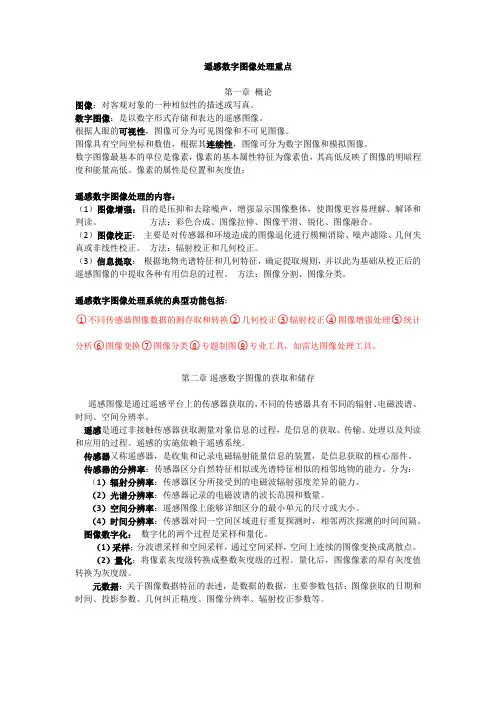

遥感数字图像处理重点第一章概论图像：对客观对象的一种相似性的描述或写真。
数字图像：是以数字形式存储和表达的遥感图像。
根据人眼的可视性，图像可分为可见图像和不可见图像。
图像具有空间坐标和数值，根据其连续性，图像可分为数字图像和模拟图像。
数字图像最基本的单位是像素，像素的基本属性特征为像素值，其高低反映了图像的明暗程度和能量高低。
像素的属性是位置和灰度值；遥感数字图像处理的内容：（1）图像增强：目的是压抑和去除噪声，增强显示图像整体，使图像更容易理解、解译和判读。
方法：彩色合成、图像拉伸、图像平滑、锐化、图像融合。
（2）图像校正：主要是对传感器和环境造成的图像退化进行模糊消除、噪声滤除、几何失真或非线性校正。
方法：辐射校正和几何校正。
（3）信息提取：根据地物光谱特征和几何特征，确定提取规则，并以此为基础从校正后的遥感图像的中提取各种有用信息的过程。
方法：图像分割、图像分类。
遥感数字图像处理系统的典型功能包括：○1不同传感器图像数据的测存取和转换○2几何校正○3辐射校正○4图像增强处理○5统计分析○6图像变换○7图像分类○8专题制图○9专业工具，如雷达图像处理工具。
第二章遥感数字图像的获取和储存遥感图像是通过遥感平台上的传感器获取的，不同的传感器具有不同的辐射、电磁波谱、时间、空间分辨率。
遥感是通过非接触传感器获取测量对象信息的过程，是信息的获取、传输、处理以及判读和应用的过程。
遥感的实施依赖于遥感系统。
传感器又称遥感器，是收集和记录电磁辐射能量信息的装置，是信息获取的核心部件。
传感器的分辨率：传感器区分自然特征相似或光谱特征相似的相邻地物的能力。
分为：（1）辐射分辨率：传感器区分所接受到的电磁波辐射强度差异的能力。
（2）光谱分辨率：传感器记录的电磁波谱的波长范围和数量。
（3）空间分辨率：遥感图像上能够详细区分的最小单元的尺寸或大小。
（4）时间分辨率：传感器对同一空间区域进行重复探测时，相邻两次探测的时间间隔。
遥感数字图象处理课件.ppt
加色法彩色合成与减色法彩色合成
Байду номын сангаас
加色法三原色
减色法三原色
三、光学增强处理
✓ 图像的光学增强处理方法具有精度高， 反映目标地物 更真实，图像目视效果等优点，是遥感图像处理的重 要方法之一。
✓ 计算机图像处理的优点在于速度快、操作简单、效率 高等优点，有逐步取代光学方法的趋势。
2、颜色的性质：
所有颜色都是对某段波长有选择地反射而对其他波长吸收的结果。 颜色的性质由明度、色调、饱和度来描述。
（1）明度：是人眼对光源或物体明亮程度的感觉。物体
反射率越高，明度就越高。
（2）色调：是色彩彼此相互区分的特性。 （3）饱和度：是色彩纯洁的程度，即光谱中波长段是否窄，
频率是否单一的表示。
第一节 遥感图像的光学处理原理及方法
一、颜色视觉
1、亮度对比和颜色对比
（1）亮度对比：对象相对于背景的的明亮程度。改变对
比度，可以提高图象的视觉效果。 C=(L对象 – L 背景）/ L 背景
（2）颜色对比：在视场中，相邻区域的不同颜色的相互
影响叫做颜色对比。两种颜色相互影响的结果，使每种颜 色会向其影响色的补色变化。在两种颜色的边界，对比现 象更为明显。因此，颜色的对比会产生不同的视觉效果。
③ 色度图：可以直观地表现颜色相加的 原理,更准确地表现颜色混合的规律.
CIE色度图
3、颜色相减原理
减色过程:
白色光线先后通过两块滤光片的过程.
颜色相减原理:当两块滤光片组合产生颜色混合时,入
射光通过每一滤光片时都减掉一部分辐射，最后通过的光是经过 多次减法的结果.
减法三原色:黄、品红、青
5遥感图像数字处理的基础知识
非负的
有限的
3
► 数字图像
一个数字图像，可以看成是一个二维的离散 离散 的光密度函数。 空间坐标和密度都是离散的。 数字图像可以用一个二维矩阵表示。
4
像 元
纯净像元 混合像元
5
1. 光学图像与数字图像的转换
1）光学图像转换为数字图像
☺ 采样
光学图像离散化 离散化
ห้องสมุดไป่ตู้
☺ 量化
2）数字图像转换为光学图像
6
2. 图像的频谱表示
空间域——————频域 傅立叶逆变换
傅立叶变换
7
二、遥感数字图像的存储
1. 存储介质
磁带、磁盘、光盘、硬 盘、磁盘阵列等。
8
2. 存储格式
BSQ BIL BIT TIFF BMP
9
三、遥感数字图像处理系统
☺ 硬件 ☺ 软件
10
遥感图像处理系统的软件功能
1. 图像文件管理 2. 图像处理 3. 图像校正 4. 多影像处理 5. 图像信息获取 6. 图像分类 7. 遥感专题图制作 8. 与GIS系统的接口
第五章 遥感图像数字处理
一、图像的表示形式 二、遥感数字图像的存储 三、遥感数字图像处理系统 四、遥感数字图像处理系统的集成
1
一、图像的表示形式
► 光学图像 ► 数字图像
2
► 光学图像
一个光学图像，可以看成是一个二维的连续 连续 的光密度函数。 像片上的密度随坐标x，y变化而变化，用函数 f（x，y）来表示。
11
四、遥感图像处理系统的集成
☺ RS ☺ GIS ☺ GPS
12
遥感数字图像处理重点整理
遥感数字图像处理第一章《概论》1、图像定义：IMAGE，指通过镜头等设备得到的视觉形象（或以某一技术手段再现于二维画面上的视觉信息），是二维数据阵列的光学模拟。
分类：按人眼的视觉可视性：可见图像（照片、素描、油画……）不可见图像（不可见光成像如紫外线、红外线、不可见测量值如温度、人口密度等的分布图）图像的敏感程度和空间坐标的连续性：数字图像（指用计算机存储和处理的图像，是一种空间坐标和灰度不连续、以离散数字原理表达的图像，不见图像）模拟图像（又称光学图像，指空间坐标的明暗程度连续变化的、计算机无法直接处理的图像，可见图像）模拟图像——>数字图像：模/数转换（A/D转换）数字图像——>模拟图像：数/模转换（D/A转换）2、像素定义：是A/D转换的取样点，是计算机图像处理的最小单元，每个像素具有特定的空间位置和属性特征。
3、遥感数字图像定义：数字形式的遥感图像，不同的地物能够反射或辐射不同波长的电磁波，利用这种特性，遥感系统可以产生不同的遥感数字图像。
像素值：称为亮度值（或灰度值、DN值），量化的（整数）灰度就是数字量值。
亮度值的高低由遥感传感器所探测到的地物电磁波的辐射强度决定。
具有相对应的意义，仅在图像内才能进行相互比较。
遥感数字图像与照片的差异照片遥感数字图像来自于模拟方式来自于数字方式通过摄影系统产生通过扫面和数码照相机产生没有像素基本构成单位是像素没有行列结构具有行和列没有扫描行可能会观察到扫描行0表示没有数据0是数值，不表示没有数据任何点都没有编号每个点都有确定的数字编号摄影受电磁光谱的成像范围限制可以是电磁光谱的任意范围一旦获取了照片，颜色就是确定的颜色没有特定的规则，在处理过程中可以根据需要通过合成产生具有红、绿、蓝3个通道多个波段（3-8000）4、遥感数字图像处理定义：是利用计算机图像处理系统对遥感图像中的像素进行系统操作的过程。
传统的模拟图像受媒介大小的限制无法完全表述这些信息，也很难进行信息的进一步处理，只有经数字化后才能有效地进行信息分析和处理，数字图像处理极大地提高了图像处理的精度和信息提取的效率。

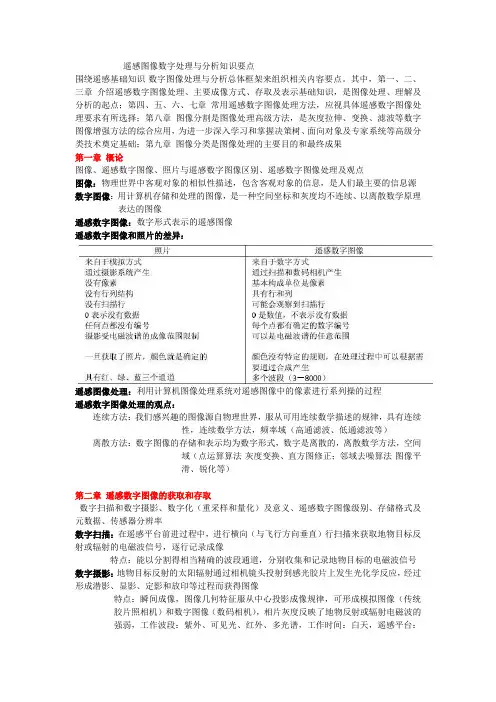

遥感图像数字处理与分析知识要点
遥感图像数字处理与分析知识要点围绕遥感基础知识-数字图像处理与分析总体框架来组织相关内容要点。
其中，第一、二、三章介绍遥感数字图像处理、主要成像方式、存取及表示基础知识，是图像处理、理解及分析的起点；第四、五、六、七章常用遥感数字图像处理方法，应视具体遥感数字图像处理要求有所选择；第八章图像分割是图像处理高级方法，是灰度拉伸、变换、滤波等数字图像增强方法的综合应用，为进一步深入学习和掌握决策树、面向对象及专家系统等高级分类技术奠定基础；第九章图像分类是图像处理的主要目的和最终成果第一章概论图像、遥感数字图像、照片与遥感数字图像区别、遥感数字图像处理及观点图像：物理世界中客观对象的相似性描述，包含客观对象的信息，是人们最主要的信息源数字图像：用计算机存储和处理的图像，是一种空间坐标和灰度均不连续、以离散数学原理表达的图像遥感数字图像：数字形式表示的遥感图像遥感数字图像和照片的差异：遥感图像处理：利用计算机图像处理系统对遥感图像中的像素进行系列操的过程遥感数字图像处理的观点：连续方法：我们感兴趣的图像源自物理世界，服从可用连续数学描述的规律，具有连续性，连续数学方法，频率域（高通滤波、低通滤波等）离散方法：数字图像的存储和表示均为数字形式，数字是离散的，离散数学方法，空间域（点运算算法-灰度变换、直方图修正；邻域去噪算法-图像平滑、锐化等）第二章遥感数字图像的获取和存取数字扫描和数字摄影、数字化（重采样和量化）及意义、遥感数字图像级别、存储格式及元数据、传感器分辨率数字扫描：在遥感平台前进过程中，进行横向（与飞行方向垂直）行扫描来获取地物目标反射或辐射的电磁波信号，逐行记录成像特点：能以分割得相当精确的波段通道，分别收集和记录地物目标的电磁波信号数字摄影：地物目标反射的太阳辐射通过相机镜头投射到感光胶片上发生光化学反应，经过形成潜影、显影、定影和放印等过程而获得图像特点：瞬间成像，图像几何特征服从中心投影成像规律，可形成模拟图像（传统胶片照相机）和数字图像（数码相机），相片灰度反映了地物反射或辐射电磁波的强弱，工作波段：紫外、可见光、红外、多光谱，工作时间：白天，遥感平台：地面和航空平台采样：将空间上连续的图像变换成离散点（即像素）的操作重采样：根据一类象元的信息内插出另一类象元信息的过程量化：将像素灰度值转换成整数灰度级的过程数字化的意义：通过成像方式获取的图像是连续的，无法直接进行计算机处理。
遥感图像处理知识点总结
遥感图像处理知识点总结一、遥感概述遥感是利用飞机、卫星等远距传感器获取地球表面信息的科学技术。
遥感图像处理就是处理遥感数据，进行信息提取的过程.二、遥感图像处理流程遥感图像处理的基本流程包括：数据获取、预处理、图像增强、特征提取和分类等环节。
1. 数据获取数据获取是遥感图像处理的第一步，可以通过卫星、飞机等遥感平台获得各种类型的遥感数据。
2. 预处理预处理是遥感图像处理的重要步骤，主要包括大气校正、几何校正、辐射定标等过程，目的是消除数据中的噪声和误差，保证数据质量。
3. 图像增强图像增强是指通过一系列的处理方法，提高遥感图像的视觉效果，突出图像中的信息，以便进行后续的分析和应用。
常见的图像增强方法包括直方图均衡化、滤波、拉普拉斯变换等。
4. 特征提取特征提取是指从原始遥感图像中提取各种地物和地物信息，常见的特征包括形状、纹理、光谱等。
5. 分类分类是将遥感图像中的像素划分到不同的类别中，如水体、植被、建筑等。
常用的分类方法包括最大似然分类、支持向量机（SVM）、人工神经网络等。
6. 应用遥感图像处理的最终目的是为了实现一定的应用目标，如土地利用/覆盖分类、资源调查、环境监测等。
三、遥感图像处理相关算法1. 监督分类监督分类是指在给定训练样本的情况下，采用某种分类算法识别遥感影像中的地物类型。
常用的监督分类算法有最大似然分类、支持向量机（SVM）、随机森林等。
2. 无监督分类无监督分类是指在不需要人工干预的情况下，利用图像自身的统计特性将像元分成若干类别。
常用的无监督分类算法有K均值聚类、ISODATA聚类等。
3. 特征提取特征提取是为了描述地物的形态、光谱、纹理等特性，从而区分不同地物。
常用的特征提取方法有主成分分析（PCA）、线性判别分析（LDA）、小波变换等。
4. 联合处理联合处理是指将多幅遥感影像进行融合，或者将遥感影像与其他数据进行联合处理，从而获取更多的地物信息。
常用的联合处理方法包括影像融合、多源数据融合等。
遥感数字图像处理：遥感数字图像处理(62页)
不同波谱分辨率对水铝 反射光谱的获取
时间分辨率
■ 时间分辨率指对同一地点进行遥感来样的时间间隔， 即采样的时间频率，也称重访周期。
■ 遥感的时间分辨率范围较大。以卫星遥感来说，静止 气象卫星（地球同步气象卫星）的时间分辨率为 1次 /0.5小时；太阳同步气象卫星的时间分辨率 2次／天； Landsat为1次／16天；中巴（西）合作的CBERS为1次 ／26天等。还有更长周期甚至不定周期的。
微波遥感与成像
在电磁波谱中，波长在1mm～
1m的波段范围称微波。该 范围内又可再分为毫米波、 厘米波和分米波。在微波 技术上，还可将厘米波分 成更窄的波段范围，并用 特定的字母表示
谱带名称
Ka K
Ku X
微波遥感是指通过微波传
C
感器获取从目标地物发射 或反射的微波辐射，经过 判读处理来识别地物的技
几种遥感图像处理系统简介
■ PCI ■ ERDAS ■ ENVI
PCI简介
■ PCI是加拿大PCI公司的产品，可进行遥感图像的处 理，也可应用于地球物理数据图像、医学图像、雷 达数据图像、光学图像的处理，并能够进行分 析 、制图等工作。它的应用领域非常广泛。
■ PCI拥有最齐全的功能模块：常规处理模块、几 何校正、大气校正、多光谱分析、高光谱分析、 摄影测量、雷达成像系统、雷达分析、极化雷达 分析、干涉雷达分析、地形地貌分析、矢量应用、 神经网络分析、区域分析、GIS联接、正射影像 图生成及DEM提取（航片、光学卫星、雷达卫 星）、三维图像生成、丰富的可供二次开发调用 的函数库、制图、数据输入/输出等四百多个软 件包。
多波段数字图像的数据格式
■BIP方式（band interleaved by pixel） 在一行中，每个像元按光谱波段次序进 行排列，然后对该行的全部像元进行这 种波段次序排列，最后对各行进行重复。
