电导率传感器GLI 3700简介
3700系列-

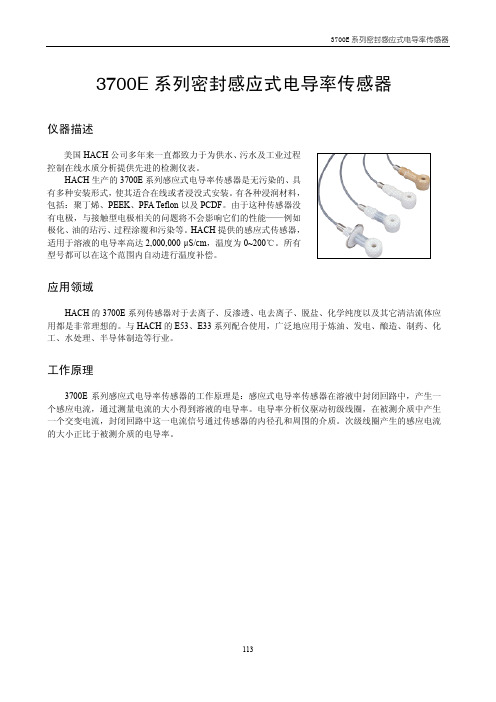

3700E 系列密封感应式电导率传感器
仪器描述
美国 HACH 公司多年来一直都致力于为供水、污水及工业过程 控制在线水质分析提供先进的检测仪表。
HACH 生产的 3700E 系列感应式电导率传感器是无污染的、具 有多种安装形式，使其适合在线或者浸没式安装。有各种浸润材料， 包括：聚丁烯、PEEK、PFA Teflon 以及 PCDF。由于这种传感器没 有电极，与接触型电极相关的问题将不会影响它们的性能——例如 极化、油的玷污、过程涂覆和污染等。HACH 提供的感应式传感器， 适用于溶液的电导率高达 2,000,000 μS/cm，温度为 0~200℃。所有 型号都可以在这个范围内自动进行温度补偿。
温度补偿：
选择了 Pt 1000 RTD 温度元件就能自动在 14.0 ~ +392.0℉（-10.0 ~ +200.0℃）范围 内进行温度补偿，或者用户手动地输入一个用户自设的温度来进行补偿。
注意：所选择的测定值（电导率、百分浓度或者 TDS）决定了下面哪一种温度补偿方法将被采用：线性每℃的%斜率、
内置的天然水性质表、用户定义的温度表，或者是不进行补偿。
传感器到仪器的距离：电缆的最长长度是测量范围和允许的非线性的的一个函数。推荐使用下面的值：
满量程
最大长度
200~2000 μS/cm
200 英尺（61 m）
2000~2,000,000 μS/cm
300 英尺（91 m）
注意：当测定的是百分浓度时，需要将分析仪的满量程转换为电导率来确定最长的距离。
收缩包装或包覆 内部箔包覆 玻璃纸包覆 外部箔包覆 适当长度的连接电缆 仅用于 CE 的接线图
101
E53 型感应式电导率分析仪
GLI23_3700E系列密封感应式电导率传感器
l 接线盒 60A2053：这个铝制、表面安装用接线盒包括一个接线板和一个衬垫。接 线盒能够被用于流通式或者是卫生式场合，在那种情况下连接电缆到分析仪的距离 要求大于 20 英尺（6 m）。
l 卫生式夹子备件 9H1132：这个坚固 2 英寸带翼螺帽夹子包括在 MH018S8SZ 卫生 式硬件中，用来保护传感器。
·8·
仪器安装图 1．浸入式安装
电导率产品手册
连接电缆， 典型长度为 接线盒
联接件
2．装配件安装
传感器
当 GLI 的 PRO 系列变送器与传感器整合安装时，请用旋转节球（包含在 PRO 系列变送器的墙 上/管道/整合传感器安装硬件包中）取代电缆夹子。
T 型接头安装图
©哈希（中国）公司，2003
·9·
©哈希（中国）公司，2003
·1·
感应式电导率测量系统产品选型指南
3700E 系列感应式电导率 传感器
可变换型
卫生型
©哈希（中国）公司，2003
·2·
电导率产品手册
l 增强型多功能菜单操作 l 电导率，百分比浓度或者 TDS l 内置/用户定义的浓度表 l 事件日志簿（100 条事件）
l 多功能菜单操作 l 电导率，百分比浓度或者 TDS l 内置/用户定义的浓度表 l 多语言支持能力
传感器安装硬件
电导率产品手册
浸入式安装硬件
（用于可变换式传感器）
连接式安装硬件
（用于可变换式传感器）
部件号
描述
MH432G
CPVC 管（1/2 英寸×4 英尺/1.2 米 长）并配有 PVC 管安装接线盒
MH462G
PVDF 管（1/2 英寸×4 英尺/1.2 米 长）并配有 PVC 管安装接线盒
电导率传感器测量原理
电导率传感器测量原理
电导率传感器是一种用于测量液体或溶液中电导率的设备。
其测量原理基于电导率与溶液中存在的离子浓度成正比的关系。
在电导率传感器中，通常使用两个电极，一个是工作电极，另一个是参比电极。
这两个电极之间通过溶液建立一个闭合的电路。
当电流通过电极之间的溶液时，溶液中存在的离子会导致电流的传导。
离子浓度越高，电导率就越大。
因此，通过测量电流大小可以间接获得溶液中的电导率。
为了确保准确的测量结果，电导率传感器通常校准为特定溶液中的电导率值。
这样可以使得不同溶液的电导率测量结果更具可比性。
此外，电导率传感器还需要考虑温度对电导率的影响。
通常，电导率的计量单位是Siemens/m（S/m），但是在不同温度下电导率会发生变化。
因此，传感器通常要测量溶液的温度，并根据温度修正后的系数来计算电导率值。
总结起来，电导率传感器测量原理是通过测量溶液中电流的大小，间接获得溶液的电导率。
通过校准和温度修正，可以获得更准确和可比性的电导率测量结果。
GLI C33电导率控制器操作手册
注意：DRY-CAL 消除了周期性重校准的必要！根据具体的应用不同，唯一的要求可 能是周期性地清洗传感器。只有更换了传感器，才有必要进行新的 DRY-CAL 校准。
校准提示！每个接触电导率传感器都具有唯一的零点和偏移量。因此，当首次校准 一个传感器时，必须按照第一步进行清零。清零将提供最高可能的测量精度，并消 除传感器 A 和传感器 B 通道之间存在的差异。
的池目录
选择界面。用向上（ ）和向下（ ）方向键来选择对应于传感器的 GLI 认证的
“CELL K（池常数 K）”值的名义池目录，K 值是印在粘附于电缆或者其可选的
接线盒的内盖的标签上的。然后按“ENTER（回车）”键来输入该选择。
10. 当
界面再次出现后，按一次向下（ ）键来显示 。
11. 按“ENTER（回车）”键，显示类似于
重要安全信息
本测定仪符合下面列出的安全标准： FMRC 类别编号 3600，3611 和 3810（美国）
CSA C22.2 No.142 和 C22.2 No.213（加拿大） EN 61010-1（欧洲联盟）
请阅读并观察下列事பைடு நூலகம்：
当您打开测定仪，将可能接触到外壳底部 TB1 接线端的电压，这可能会有危险。因 此在接触测定仪中这些地方之前必须断电，然而测定仪的仪器前面板组件均仅为低 压，对它的操作是完全安全的。 必须由有资质的人员进行接线或修理，并且只能在断电条件下进行。 无论何时发现系统安全性有可疑之处，应关闭仪器以避免不当操作。例如当出现下 列情形时可能会不安全： 1) 测定仪明显可见已受到损坏； 2) 测定仪不能够正确地提供应该做到的参数测定； 3) 测定仪已经在高于 158℉（70℃）的温度下保存了较长时间。 本测定仪必须由经过专门训练的人员进行安装，以符合当地相关法规以及本操作说 明手册中所列出的各项要求，请观察测定仪的技术规格参数和输入标称值。如果电 源线中有一根不是零线的话，请使用单刀双掷电源开关来断开测定仪。
电导率传感器原理
电导率传感器原理电导率传感器是一种用于测量液体或溶液中电导率的传感器。
电导率是指物质对电流的导电能力的测量，它可以用来表征溶液中溶解物质的含量、浓度或纯度。
电导率传感器的原理基于电解质溶液导电的机制。
当电解质溶液中存在离子时，离子会在电场的作用下迁移，产生电流。
溶液的电导率取决于离子浓度和离子的迁移能力。
因此，电导率传感器实际上是测量电解质溶液中离子浓度的一种传感器。
电导率传感器通常由两个电极构成，即测量电极和参比电极。
测量电极是用来接触溶液的，而参比电极则是为了提供一个稳定的电位参考。
测量电极和参比电极之间的差异电压正比于溶液中的电导率。
在实际测量中，电导率传感器会通过交流电压或恒流电源施加一个极小的电场到溶液中。
通过测量电流或测量电压，可以计算出溶液中的电导率。
电导率传感器的设计和制造需要考虑多个因素。
首先，测量电极的材料需要具备良好的电导性和化学稳定性。
常用的测量电极材料包括铂、不锈钢、碳等。
其次，电极之间的间隔也很重要，过大的间隔会导致电场不均匀，影响测量的准确性。
此外，温度也是一个重要的因素，因为电导率会随温度变化而变化，所以电导率传感器通常需要进行温度补偿。
电导率传感器广泛应用于水处理、环境监测、食品加工等领域。
在水处理中，电导率传感器可以用来监测水质的变化，判断水中的污染物浓度。
在环境监测中，电导率传感器可以用来测量土壤中的盐分浓度和溶解氧浓度。
在食品加工中，电导率传感器可以用来监测食材中的盐分浓度和酸碱度。
需要注意的是，测量电解液的电导率时，电极之间应保持清洁，避免污垢和氧化物的影响，同时还需要根据具体测量要求选择合适的测量范围和电导率传感器。
总之，电导率传感器通过测量电解质溶液中离子的导电能力来间接测量溶液的浓度、纯度或含量。
它是一种简单、快速、准确的测量方法，在很多领域都具有广泛应用前景。
同时，电导率传感器的设计和使用需要注意材料选择、电极间距、温度补偿等因素，以保证测量结果的准确性。
3400系列接触式电导率电阻率分析仪产品手册
l 12~30 VDC 供电 l 表盘、墙上、管道或者一体化传感器安装 l 电导率，电阻率或 TDS
连接电缆 1W0980 两线，4~20 mA
SCADA,PLC 记录仪等
·2·
电导率产品手册
传感器选型指南
l 3422 系列压紧式安装传感器 设计用于超纯水和纯水相关应用场合，这些体积较小、性能经过改进的接触式电导 率传感器提供了所要求的电极常数（K）的高精度，以及温度补偿快速响应。所采 用的制造材料使得在保持可靠性的前提下有效地延长了传感器的使用寿命。
3/4 英寸 NPT 钢 管（用户自备） 3/4 英寸 NPT 接 头（用户自备）
传感器
传感器
3/4 英寸 NPT 的 T 型 接头（用户自备）
©哈希（中国）公司，2003
传感器
3/4 焊孔 锅炉壁
传感器电缆 20 英尺(6.1m)
注：尺寸为英寸（ mm）
·5·
4．3455 系列传感器的安装
传感器电缆， 20 英尺（6.1 m）
产品选型
1．3422 系列传感器
型号（参见注 1 和 2） 3422 压紧安装型性能改进型接触电导率/电阻率传感器，带钛电极。
电极常数 A 0.05；B 0.5；C 1.0；D 5.0；E 10
传感器安装形式 1 压紧安装；1/2 英寸 NPT Kyran®（PVDF），仅适用于电极常数为
0.05 的传感器 2 压紧安装；1/2 英寸 NPT 316 不锈钢，仅适用于电极常数为 0.05
完全浸没条件下
完全浸没条件下
温度补偿器 传感器电缆：
Pt 1000 RTD
Pt 1000 RTD
Pt 1000 RTD
Pt 1000 RTD
电导率传感器原理
电导率传感器原理
电导率传感器是一种用于测量电导率的装置。
它的原理是利用物质导电性与其溶液浓度的关系进行测量。
电导率是一个描述物质导电性的物理量，它通常用来表示溶液中离子的含量。
电流在溶液中流动时，离子会承载电荷并参与电流的传导。
因此，溶液中的离子浓度越高，电流就越容易通过。
电导率传感器通常由两个导电电极组成，它们被浸入待测溶液中。
当电流通过这两个电极时，电流的传导能力取决于溶液中离子的浓度。
一般来说，浓度越高，电流越容易通过。
为了进行电导率测量，电导率传感器通过测量电流的传导能力来确定溶液的电导率。
当电流通过传感器时，它会产生一个电压信号。
传感器会测量这个信号的幅度，并与已知浓度的标准溶液进行比较。
通过这种比较，我们可以确定待测溶液的电导率。
值得注意的是，电导率传感器测量的不仅仅是溶液的离子浓度，还与温度有关。
通常，电导率传感器会校准温度并进行相应的修正，以确保测量结果的准确性。
总的来说，电导率传感器利用溶液中离子浓度与电流传导能力的关系进行测量。
通过测量电流的传导能力并与标准溶液进行比较，我们可以确定待测溶液的电导率，从而得知其离子浓度。
电导率分析仪PRO-C3使用说明书
GLI-PRO-C3-C测定仪操作手册PRO系列C3电导率变送器（用于电导率，电阻率和TDS测定）质量保证书大湖国际公司（GLI International, Inc.）保证PRO系列C3型仪器自出厂之日起的一年（12个月）内享有免费的材料和人工保修。
如果仪器损坏发生的时间已超出保证期，或者大湖国际公司认为仪器的破损或毁坏属于正常的老化、不当使用、缺乏维护、用户滥用、不当安装、不当改装、不正常的环境条件等，都将不适用本保证条款。
在本保证的规定下，大湖国际公司的义务仅限于视具体情况对本产品提供更换或者修理。
产品在被接受进行更换或者修理之前必须进行彻底的清洗，去除任何玷附的化学物质。
大湖国际公司的义务不应超过产品本身的价格。
在任何情况下大湖国际公司都没有义务承担由偶发事件或其后续原因所造成的损坏，不管对人还是对物。
大湖国际公司没有义务承担任何其它的损失、毁坏或者其它各种花费，包括：由于安装、使用本产品或者本产品不合用所造成的经济损失。
合格声明根据ISO/IEC Guide 22和EN 45014制造商名称：大湖国际公司（GLI International, Inc.）制造商地址：9020 West Dean RoadP.O. Box 245022Milwaukee, Wisconsin 53224, USA兹声明下面产品：产品名称： PRO系列pH/ORP变送器PRO系列溶解氧变送器PRO系列无电极电导率变送器PRO系列接触式电导率变送器PRO系列流量变送器型号：PRO-P3xxx，PRO-D3xxx，PRO-E3xxx，PRO-C3xxx， PRO-F3xxx符合下列产品规格指标：50081-2：1993EMC： EN通用辐射标准（工业环境）EN 55011: 1998/CISPR 11: 1999 Group 1, Class AEN 61000-6-2: 1999通用免疫性标准（工业环境）EN 61000-4-2: 1995 – ESD免疫性 4 kV CD, 8 kV AD80%AM（1 kHz）EN 61000-4-3: 1997 – 辐射免疫性 10V/m,EN 61000-4-4: 1995 – EFT/B免疫性 1.0 kV信号和电源线AM（1 kHz）80%EN 61000-4-6: 1996 – 传导免疫性 10V,补充信息：同时，产品符合下列指令的要求，并执行相应的CE标识：EMC Directive 89/336/EEC产品已按典型的配置情况进行了测试。
