罗斯蒙特400系列电导率传感器样本

合集下载

罗斯蒙特选型样本

罗斯蒙特1199 远传膜片系统（全球供货系列产品）用于罗斯蒙特3051S、 3051 、1151 与 2088 型变送器扩大压力变送器应用范围•极热与极冷的温度•腐蚀性的测量场合•易堵塞的过程•要求清洁卫生的场合应用•液位、流量、压力、界面与密度的测量。

目录技术规格 (3)远传膜片选择指南 (5)订货信息 (9)远传膜片的连接 (10)一般用途膜片组件 (16)综合技术资料 (58)全球最完整的供货实力罗斯蒙特 1199 型远传膜片系统提供世界最广泛的产品品种与规格，满足各种测量与应用的要求。

本产品选型资料重点介绍罗斯蒙特 1199 型远传膜片各种过程连接结构形式、直接安装或毛细管系统，以及各种结构材料。

经验证明Tuned-Systems™系统为差压－液位装置提供最佳的工程质量当前市场上只有罗斯蒙特有能力提供优化非平衡系统（Tuned-System）。

采用此系统可带来 :•变送器安装费用减少 20％•总的系统性能提高 10％•时间响应特性改善 80％以上。

仪表工程软件Instrument Toolkit ：•计算远传膜片系统的温度指标与响应时间•帮助第一次及以后每次正确选型远传膜片系统要了解关于仪表工程软件更多的内容，详见第 68 页。

要了解关于优化非平衡系统(Tuned-System) 更多的内容，详见第 60 页。

可选用罗斯蒙特1199 型远传膜片的压力变送器类型罗斯蒙特 1199 型远传膜片可组装到罗斯蒙特 3051S、3051 、1151 及 2088 型差压、表压与绝压变送器及液位变送器上。

有关详细信息，请在定购罗斯蒙特 1199 型远传膜片前，查阅下列产品选型资料：罗斯蒙特 3051S 型压力变送器规模可变的压力、流量与液位测量解决方案，实现了安装与维护的最佳应用实践。

罗斯蒙特 3051 型压力变送器全面领先的性能、灵活的共平面（Coplanar™）平台、5 年稳定性保证。

罗斯蒙特 3095MV 型质量流量变送器精确地测量差压、静压与过程温度，完全实时补偿计算质量流量。

Honeywell SS400系列开关型霍尔位置传感器说明书

特点：●3.8-30VDC 供电 ● 数字电流沉输出 ● 3针一列PCB 引脚● 方块霍尔设计消除了机械压力效应 ● 磁特性温度补偿● 可定制特殊的动作/释放点 ● 双极，单极，锁存型●很高的输出电流能力——最大绝对电流50mA ● 动点/释放点对称于零点高斯（双极锁存） ● 工作温度范围-40～150℃ ● 封装材料：Plaskon 3300H● 表面封装型号：SS400-S （切短或整形的引脚）SS400 内含整个温度范围的热平衡集成电路，负的温度补偿特性能与低成本磁钢负温度系数为最佳匹配带宽间隙调整提供了SS400 在3.8～30VDC 电源电压范围内特别稳定的工作特性。

SS400能连续输出20mA 电流，最大绝对电流为50mA.SS411A 双极3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值G 70-701565-651560-601560-601265-651270-7010mT 7.0-7.01.56.5-6.51.56.0-6.01.56.0-6.01.26.5-6.51.27.0-7.01.0注：当锁存型突然掉电后，其输出在上电后可能改变状态，在足够强的磁场中，传感器的输出由所在磁场决定。

上升(10-90%)下降(90-10%)最大动作点最小释放点最小回差最大动作点最小释放点最小回差最大动作点最小释放点最小回差最大动作点最小释放点最小回差最大动作点最小释放点最小回差最大动作点最小释放点最小回差选型指南型号磁场类型供电电压（VDC ）供电电流（最大值)输出类型输出电压（最大值）输出电流（最大值）*输出漏电流（最大值）输出开关时间Vcc=12V ，RL=1.6K C=20pF 磁特性-40℃0℃25℃85℃125℃150℃SS413A 双极3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值SS441A 单极3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值SS443A 单极3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值SS449A 单极3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值SS461A 锁存3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值SS466A 锁存3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值G 140-14020140-14020140-14020140-14020140-14020140-14020mT 14.0-14.02.014.014.02.014.0-14.02.014.0-14.02.014.0-14.02.014.0-14.02.0G 1352015117201811520201201515123158125105mT 13.52.01.511.72.01.811.52.02.012.01.51.512.31.50.812.51.00.5G 21580251908025180752518070151906010200555mT 21.58.02.519.58.02.518.07.52.5187.01.519.06.01.020.05.50.5G 435210304002303039023530400215304102003042018530mT 43.521.03.040.023.03.039.023.53.040.021.53.041.020.03.042.018.53.0G 110-1105090-905085-855085-8550100-10050110-11050mT 11.0-11.05.09.0-9.05.08.5-8.55.08.5-8.55.010.0-10.05.011.0-11.05.0G 200-200200185-185200180-180200180-180190180-180160185-185140mT 20.0-20.020.018.5-18.520.018.018.020.018.0-18.019.018.0-18.016.018.5-18.514.0注：可订购安装在线带和卷带上的SS400，引脚上间距0.1”, 每个卷带3000个SS400传感器。

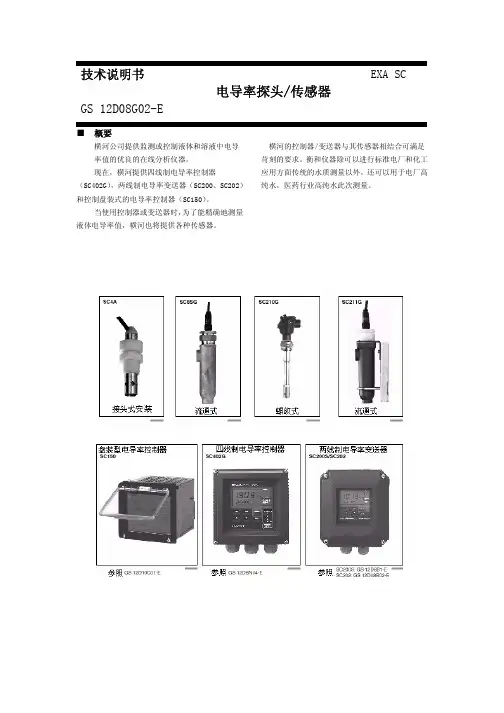

电导率传感器

670g； ·1-1.5"焊接夹型（SC4A-S-SB- NN-002-05）
约 550g； · 2"焊接夹型（SC4A-S-SC-NN-002-05）
约 670g。
（注）SC4A 的电极中有不同的重量，要了解每种
2、 SC8SG：带针形接头的电缆（可用于 SC150、 SC402G 和 SC202）测量对象：测量液体中电导率值测量原理：电极方法电极常数：0.01cm-1、10 cm-1 测量范围： 0.05-100μS/cm（电极常数：0.01cm-1） 0.1 -1000mS/cm（电极常数：10 cm-1）温度范围：电极，0-100℃(电极常数 0.01cm-1) 电导池(带聚偏二乙烯流通池除外) 最高温度可达 130℃. 压力范围：最大 1000KPa.( 带聚偏二乙烯流通池的电导池最大压力 500 KPa) 样液流速：虽然在应用中没有特别限制流速，建议流过电导池的流速低于 20l/min。（注）测量时液体流速的大小没有限制。但是当用流通式电导池时，若被测液内含有粘稠物，当流速很高时电极或液体池的入口处就可能被腐蚀得很厉害。为了获得准确的测量值，样品液中不能有气泡。
SC4A 备件
备件号 K1542DK K1542DG K1542DH K1542DJ K1542DF K1542CW K1542EK K1542EJ K1542FC K1542FF K1542FE K1542FA K1542FB
说明用于-SA 的 O 型圈套（人造橡胶）3pcs 用于/SB1 的密封圈（人造橡胶）3pcs 用于/SB2 的密封圈（人造橡胶）3pcs 用于/SC1 的密封圈（人造橡胶）3pcs 用于-AD 的不锈钢接头用于-AD 的 PVDF 接头用于-SA 的弯焊接接头用于-SA 的直焊接接头用于-SB 的焊接 1″夹用于-SB 的焊接 1.5″夹用于-SC 的焊接 2″夹用于-SA 的直焊接接头和安装螺冒用于-SA 的弯焊接接头和安装螺冒

400系列电导率传感器

1.0/cm
插入式（拧入式)
0-105℃ (32-221°F) *-60: 0-200℃ (32-392°F)
250psig (1825KPa)
材料
钛, 316 SST PEEK 和 EPDM
电缆长度
连接件
标准 10 英尺 (3.1ቤተ መጻሕፍቲ ባይዱ米)
*选择项 50 英尺 (15.2 米) ¾" MNPT
401 10.0/cm 0.85/cm (4 电极) 插入式（拧入式) 0-100℃ (32-212°F)
200psig (1481KPa)
石墨, Kynar Epoxy, EPDM
标准 10 英尺 (3.1 米)
*选择项 50 英尺 (15.2 米)
-14: ¾ " MNPT -15: 1" MNPT
402 0.01/cm, 0.1/cm 1.0/cm, 10.0/cm
可抽取式
0-100℃ （32-212°F ）
200psig(1481Kpa) 允许抽取的
最大工作压力: 64psig(542KPa)
-11,-12,-13: 钛, 316 SST, PEEK EPDM,石墨,氯丁橡胶 -14: 石墨, 316 SST
环氧树脂 EPDM, 氯丁橡胶
标准 10 英尺 (3.1 米)
*延长时要选 -60, -61 接线盒 1-1/4" NPT 球阀
403 0.01/cm, 0.1/cm 1.0/cm, 10.0/cm
卫生法兰式
-11, -12, -13: 0-105℃ (32-221°F) -14: 0-100℃ (32-212°F)
250psig(1825KPa)
-11,-12,-13: 钛,316 SST, Kel-F(新氟隆)

AX400系列(低电导率用)单双输入分析仪

温度系数可在0 至5%/℃ 之间编程，固定温度补偿曲线（可编程）（对酸、中性盐及氨水）
温度传感器可对Pt100 或 Pt1000编程
参考温度 25℃ （77℉）
计算所得变量- 范围比率差值通过或拒绝百分比总溶解固体推导 pH
0 至 19，999 0 至 10，000µS/cm 0 至 100.0% 0 至 8，000 ppm 7 至 10pH
电导率及 pH 组合
AX416 型使用同一分析仪测量电导率及 pH。选项板可以转发 pH、电导率及两个样品温度。可以分配 5 个可编程警报，以适应应用的需要，从而满足哪怕是最为严格的要求。
SS/AX4CO_3
对关键任务的双输入测量
AX400 可以以同时本地显示及转发来实现两个连续测量。这种性能实现了过程测量的在线确认。
认证
为了符合美国药典<645>，必须确保仪器显示的准确度以及传感器的池常数低于规定的极限。每台 AX450或AX455分析仪以及2278型池均具有可追踪的测试证书。
SS/AX4CO_3
自动1级测试
最大允许杂质含量在美国药典 <645> 中表述为以 5℃为增量的未补偿电导率。 PW及WFI的1级测试需要按照设定极限对两个参数进行检查。 1 级电导率/温度极限存储在 AX45X分析仪中，可以在极限警报接触时被激活。可以将警报设置为在与 1 级极限仍有一段安全的工作距离时即启动。这可以确保 1 级操作，而无需人为干预。
HCl 阳离子交换器出口除气后的阳离子电导率半导体冲洗及水回收
NH3 氨水处理成分及锅炉给水冷凝器取样应用温泉取样应用阳离子柱之前的应用氨水中的推导 pH

罗斯蒙特 400和400VP接触式导电度传感器说明书

Product Data Sheet00813-0100-3400, Rev ABNovember 2019 Rosemount™ 400 and 400VPContacting Conductivity SensorsReliable conductivity measurements for your processWith Rosemount 400 and 400VP contacting conductivity sensors, you can accurately measure electrolytic conductivity in a broad range of applications from high purity water to clean cooling water. These sensors are ideal for use in clean, non-corrosive liquid having conductivity less than 20,000 µS/cm.OverviewMinimize startup and installation time.■ A factory-measured cell constant ensures out-of-the-boxaccuracy and no initial calibration requirements.■Available in cell constants of 0.01, 0.1, and 1.0/cm.Meet your process mounting needs.■The sensors are designed for direct screw-in insertion intoprocess piping using a front facing ¾-in. MNPT fitting.■Can alternatively be used with a pipe tee or flow cell in asidestream installation.■Offered with Variopol (VP6) quick disconnect fittings.ContentsOverview...........................................................................................................................................................................................2Ordering information........................................................................................................................................................................3Specifications....................................................................................................................................................................................5Dimensional drawings.......................................................................................................................................................................8Accessories......................................................................................................................................................................................13Engineering specifications (14)Rosemount 400/400VPNovember 2019/RosemountOrdering informationThe Rosemount 400/400VP contacting conductivity sensors are intended to measure electrolytic conductivity in clean water applications. You can configure these sensors with a 0.01/cm, 0.1/cm, or 1.0/cm to accommodate varying levels of conductivity.The sensors are available with either an integral cable connection or Variopol (VP6)connector. Variopol cables sold separately (see Accessories ).Table 1: Rosemount 400 Contacting Conductivity Sensor Ordering Information Option Description400Conductivity sensor - Endurance screw-inCell constant November 2019Rosemount 400/400VPRosemount 400/400VP 3Rosemount 400/400VP November 2019(1) 5.5-in. (139.7 mm) from the bottom of threads to tip of sensor.NoteThe Endurance™ Rosemount 400 screw-in conductivity sensors consist of titanium electrodes and a ¾-in. stainless steel process connector. Maximum temperature range for the standard sensor is 221 °F (105 °C) with an option for use in applications up to 392°F (200 °C).Table 2: Rosemount 400VP Contacting Conductivity Sensor Ordering Information(1) 5.5-in. (139.7 mm) from the bottom of threads to tip of sensor.NoteAn integral six pin Variopol (VP6) connector is standard and must be installed with a mating VP connector cable. The standard Rosemount 400VP sensor is compatible with Rosemount 5081-C, 1056, 1057, and 56 and can be made compatible with other instruments by using code -54./RosemountNovember 2019Rosemount 400/400VP SpecificationsTable 3: Rosemount 400/400VP Contacting Conductivity Sensor SpecificationsRosemount 400/400VP5Rosemount 400/400VP November 2019 Figure 1: Recommended Range - Contacting ConductivityTable 4: Rosemount 400/400VP Weights and Shipping WeightsRounded up to the nearest 1 lb. or 0,5 kg./RosemountNovember 2019Rosemount 400/400VP Figure 2: Flow CellTable 5: Flow Cell (24092-02) SpecificationsRosemount 400/400VP7Dimensional drawingsFigure 3: Rosemount 400 with Integral Cable Connection Dimensional DrawingA.Dimension (see Table 6)B.Dimension (see Table 6)C.Dimension (see Table 6)D.¾-in. -14 NPTE.Equally spacedTable 6: Rosemount 400 with Integral Cable DimensionsRosemount 400/400VPNovember 2019/RosemountNovember 2019Rosemount 400/400VP Figure 4: Rosemount 400 with Integral Junction Box Dimensional DrawingA.Dimension (see Table 7)B.Dimension (see Table 7)C.Dimension (see Table 7)D.Equally spacedTable 7: Rosemount 400 with Integral Junction Box DimensionsRosemount 400/400VP9Rosemount 400/400VP November 2019 Figure 5: Rosemount 400VP with Variopol Cable Connection Dimensional DrawingA.Dimension (see Table 8)B.Dimension (see Table 8)C.Dimension (see Table 8)D.Dimension (see Table 8)E.Equally spacedTable 8: Rosemount 400VP with Variopol Cable Connection Dimensions Array/RosemountFigure 6: Flow Cell (PN24091-02)A.OutletB.InletC.Rosemount 400D.Low flow cell - PN 24091-02Rosemount 400 with Integral Cable ConnectionFigure 7: Large Pipe or Tank InstallationYou can screw the Endurance sensor into a weldalet in either a pipe or large tank.A.Process pipingB.WeldaletC.SensorNovember 2019Rosemount 400/400VPRosemount 400/400VP 11Figure 8: The Junction Box AdvantageSelect the optional junction box for installations where a long length of cable must be run through conduit.A.Process pipingB.WeldaletC.SensorFigure 9: Standard Tee InstallationFor systems with small diameter piping, install the sensor in a pipe tee. You can also use a pipe tee for sidestream samples. For best performance, orient the sensor with the end facing the liquid flow.A.OutletB.InletC.1-in. pipe tee with ¾-in. bushing shownRosemount 400 with Variopol cable connectionFigure 10: Large Pipe or Tank InstallationYou can screw the Endurance sensor into a weldalet in either a large pipe or tank.A.SensorB.WeldaletC.Process pipingRosemount 400/400VPNovember 2019/RosemountFigure 11: Standard Tee InstallationFor systems with small diameter piping, install the sensor in a pipe tee. You can also use a pipe tee for sidestream samples. For best performance, orient the sensor with the end facing the liquid flow.A.SensorB.OutletC.InletAccessoriesNovember 2019Rosemount 400/400VPRosemount 400/400VP 13Rosemount 400/400VP November 2019 Engineering specificationsCell constants 0.01, 0.1, and 1.0/cm■The sensor shall be suitable for the determination of electrolytic conductivity in clean, non-corrosive samples.■The sensor shall have a ¾-in. MNPT fitting for direct insertion into pipes or tees. A clear plastic flow cell shall also be available for sidestream samples.■The sensor shall incorporate titanium electrodes and a PEEK insulator.■The sensor shall have an integral platinum resistance temperature device (RTD) for temperature measurement.■The sensor shall be available with either integral cable or a Variopol quick disconnect fitting.■The maximum temperature for the sensor shall be 221 °F (105 °C) at 250 psig (1825 kPa [abs]). A high temperature option that can be used at 392 °F (200 °C) shall also be available.■The sensor shall be suitable for vacuum service as low as 1.6 in. Hg (5.2 kPa).■The sensor shall be Rosemount 400 (integral cable) or 400VP (Variopol fitting) or approved equal./RosemountNovember 2019Rosemount 400/400VP Rosemount 400/400VP1500813-0100-3400Rev. AB November 2019GLOBAL HEADQUARTERSEmerson Automation Solutions6021 Innovation BlvdShakopee, MN 55379, USA+1 800 999 9307 or +1 952 906 8888 F +1 952 949 7001**********************NORTH AMERICAEmerson Automation Solutions 8200 Market Blvd Chanhassen, MN 55317Toll Free +1 800 999 9307F +1 952 949 7001**********************EUROPEEmerson Automation Solutions Neuhofstrasse 19a P.O. Box 1046 CH-6340 BaarSwitzerlandT + 41 (0) 41 768 6111F + 41 (0) 41 768 6300**********************MIDDLE EAST AND AFRICAEmerson Automation SolutionsEmerson FZEJebel Ali Free ZoneDubai, United Arab Emirates, P.O. Box 17033T +971 4 811 8100F +971 4 886 5465**********************ASIA-PACIFICEmerson Automation Solutions1 Pandan CrescentSingapore 128461SingaporeT +65 777 8211F +65 777 0947**********************/Rosemount_News /Rosemount ©2019 Emerson. All rights reserved.Emerson Terms and Conditions of Sale are available upon request. The Emerson logo is a trademark and service mark of Emerson Electric Co. Rosemount is a mark of one of the Emerson family of companies. All other marks are the property of their respective owners.。

CyberScan CON 400 410 TDS 400 防水便携式电导率 TDS 仪器说明书

使用说明书CyberScan CON 400/410 & TDS 400防水便携式电导率/TDS仪器68X248904 Technology Made Easy... 06/99 ver. 1前言本手册说明了防水便携式CyberScan CON 400/410和TDS 400的使用方法。

它有两种功能：首先是循序渐进的帮助用户学会如何去操作仪器。

其次，它可以作为一本方便的使用指南。

本手册涵盖了CyberScan CON 400/410和TDS 400的多种应用。

如果您在使用中有任何疑问，请立即与您最近的Eutech授权经销商联系。

Eutech仪器公司将不承担由于使用不当引起的损坏和故障的任何责任。

请记住填写质量保证卡，并将它寄回授权的经销商或Eutech仪器有限公司。

本手册的内容将随着科技的进步而改变，此种情况Eutech仪器公司将不专门通知客户，并不承担由此引起的任何责任。

目录1引言12显示和键盘功能2 2.1显示2 2.2键盘33准备工作4 3.1安装电池4 3.2电导率电极信息5 3.3安装探头64校正 7 4.1仪器校正的重要信息7 4.2校正前仪器的准备工作8 4.3电导率校正9 4.4TDS校正11 4.5温度校正135测量 14 5.1自动温度补偿14 5.2手动温度补偿15 5.3测量17 5.4使用手动量程切换功能 18 5.5锁定功能196记忆和数据输入功能 20 6.1记忆输入20 6.2调用记忆217高级设置功能 22 7.1高级设置功能总括 24 7.2P 1.0: 清除记忆(CLr) 26 7.3P2.0: 查看校正数据 27 7.4P3.0: 查看电极数据 28 7.5P4.0: 仪器配置29 7.6P5.0 温度33 7.7P6.0选择电池常数 35 7.8P7.0:设定时钟36 7.9P8.0: 恢复出厂设置 388电极的维护和保养 399故障维修指南 4010错误信息4111规格4212配件 4313附录1:校正要点 4414附录2:计算TDS转换因子 4515附录3: 计算温度系数 4616附录4: 仪器出厂设置 47 17质量保证48 18返还条款491 引言感谢您选择了Eutech仪器有限公司的防水便携式仪器。

罗斯蒙特涡街样本

带基金会现场总线的 8800D 型流量计标准配置带两个 AI 功能块。
比例 / 积分 / 微分可选 PID 功能块提供通用的 PID 运算法则的成熟运算。 PID 功能块以供过程变量的前馈控制、过程参数的报警及控制偏移的输入为特点。 PID 类型 ( 系列或美国仪器协会 [ISA]) 在微分滤波方面是用户选择的。
累加
标准累加块用于流量累积。
设置
基本设置要求将变送器连接到现场总线网络或 375 手持通讯器。基金会现场总线兼容的主机会自动建立与设备的通讯。
8800D 型流量计可容易地用 DeltaV 系统组态。用户可组态的参数包括：位号、范围值和单位、介质类型、阻尼、过程密度，管内径 (ID)(1) 及过程温度(1)。位号信息可被输入到变送器中以允许识别及物理描述。 32 字符位号用于变送器和每个功能块的识别。
00813-0100-4004, Rev DA 2007 年 2 月
8800D 型
8800DR 型缩径型涡街流量计降低了成本，扩大了流量范围测量
• 罗斯蒙特可靠性 - 在设计上与 8800D 型有相同的电子部件、传感器和流量计表体。
• 降低成本 - 免除了现场装配和单独焊接大小头和管道，安装成本降低 50%。
8800D 型
产品样本
00813-0100-4004, Rev DA 2007 年 2 月
8800D 多变量涡街流量计减少了安装成本，简化了安装工程，并且改善了饱合蒸汽应用性能
• 多变量涡街流量计结构采用涡街发生体作为热元件套管将温度传感器嵌入涡街流量计中，从而使涡街传感器和温度传感器与工艺介质相隔离，便于检验和更换。
/rosemount
8800D 型
产品样本

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

403 卫生法兰式电导率传感器 403 卫生法兰式电导率传感器是专门为医药、食品和饮料行业设计
的产品。该传感器适用于 Tri-Clover 卫生过程法兰连接，并且，有两种可供选择的法兰规格（1-1/2"和 2"）。此外，403-11/12/13 传感器还适用于蒸汽消毒工艺，其最高工作温度为：275°F(135℃）。
型号：400 系列电导率传感器
传感器外形尺寸图
PDS 71-400
9
型号：400 系列电导率传感器
PDS 71-400
定购信息
400 拧入式电导率传感器的电极材质为钛材，本体材质为 316 不锈钢，接口规格为 3/4 英寸 MNPT。传感器标准的测温电阻为 Pt1000，电缆长度为 10 英尺（3.1 米），50 英尺（15.2 米）电缆是选择项，若电缆长度超过 50 英尺，要与工厂协商。400 电导率传感器可以与 1054BLC、1054BR、1054BDC、1055、54eC、3081C、4081C、 5081-C 和 Xmt-C 分析仪配合使用。选型代码-54、-55 和-56 可以与其它型号的分析仪配合使用。
4 磅(1.8 公斤) 5 磅(2.3 公斤)
5 磅(2.3 公斤) 6 磅(2.7 公斤)
4 磅(1.8 公斤) 5 磅(2.3 公斤)
4 磅(1.8 公斤) 5 磅(2.3 公斤)
6 磅(2.7 公斤) 7 磅(3.2 公斤)
带接线盒
重量
装运重量
3 磅(1.4 公斤) 4 磅(1.8 公斤)
-
-
200psig (1481KPa)
石墨, Kynar Epoxy, EPDM
标准 10 英尺 (3.1 米)
*选择项 50 英尺 (15.2 米)
-14: ¾ " MNPT -15: 1" MNPT
402 0.01/cm, 0.1/cm 1.0/cm, 10.0/cm
可抽取式
0-100℃ （32-212°F ）
404 流通式电导率传感器 404 流通式电导率传感器带一个流通池，该流通池的作用是在低流量
情况下，确保传感器可以快速响应过程电导率的变化，流通池有 303 不锈钢和 PVC 两种材质选择。由于 404 传感器的外部电极是安装在流通池上的，所以，仪器标定时，要将传感器和流通池作为一个整体单元来考虑。不锈钢流通池可以拆开进行清洗，PVC 流通池则不能拆开。
• 多种可供选择的安装方式：拧入式/插入式、可抽取式、卫生法兰式和流通式。
• 可以与罗斯蒙特分析仪器公司的绝大多数导电率分析仪/变送器配合使用。
PDS 71-400
突出的优点
投运快速、方便 ⎯ 罗斯蒙特分析仪器公司 ENDURANCE 电导率传感器的设计，确保了仪器可以投运快速、方便，并且故障率低。传感器在出厂时，已经设置好精确的电导池常数，从而简化了日常标定工作，可以不必使用标定液，零点标定在空气中进行即可，量程标定输入其相应的电导池常数即可。
运行成本低 ⎯ 传感器选用的材料经久耐用，并且，抗腐蚀性能好，从而保证了 ENDURANCE 电导率传感器的使用寿命长，维护工作量小，运行成本低。400、402 和 404 传感器由抗化学腐蚀的钛电极和 PEEK（聚醚醚酮）绝缘材料构成，403-11/12/13 卫生法兰传感器由钛电极和 Kel-F2 绝缘材料构成，401 和 403-14 传感器由石墨电极和环氧树脂绝缘材料构成，后者主要用于高电导率溶液的检测需要。
4
型号：400 系列电导率传感器
传感器外形尺寸图
PDS 71-400
5
型号：400 系列电导率传感器
传感器外形尺寸图
PDS 71-400
6
型号：400 系列电导率传感器
传感器外形尺寸图
PDS 71-400
7
型号：400 系列电导率传感器
传感器外形尺寸图
PDS 71-400
* 接线盒不适用于 401 传感器。 8
403 0.01/cm, 0.1/cm 1.0/cm, 10.0/cm
卫生法兰式
-11, -12, -13: 0-105℃ (32-221°F) -14: 0-100℃ (32-212°F)
250psig(1825KPa)
-11,-12,-13: 钛,316 SST, Kel-F(新氟隆)
EPDM 所有 FDA 都适用 -14: 石墨, 316 SST 环氧树脂, EPDM
标准 10 英尺 (3.1 米)
*选择项 50 英尺 (15.2 米)
-20: 1-1/2"卫生法兰 -21: 2"卫生法兰
404 0.01/cm 0.1/cm 流通式 (低流量) -16: 0-60℃ (32-140°F) -17: 0-100℃ (32-212°F) -16: 77°F(25℃)时 100psig(791KPa) 140°F(60℃)时 20psig(239KPa) -17: 100psig(791KPa) -16: 钛, PEEK, PVC EPDM, 聚乙烯 -17: 钛, 303 SST PEEK, EPDM
200psig(1481Kpa) 允许抽取的
最大工作压力: 64psig(542KPa)
-11,-12,-13: 钛, 316 SST, PEEK EPDM,石墨,氯丁橡胶 -14: 石墨, 316 SST
环氧树脂 EPDM, 氯丁橡胶
标准 10 英尺 (3.1 米)
*延长时要选 -60, -61 接线盒 1-1/4" NPT 球阀
型号：400 系列电导率传感器
ENDURANCE™ 电导率传感器
• 传感器免标定，其出厂时设定好的电导池常数，可以最大限度地保证仪器的测量精度 1。
• 坚固的钛电极传感器，电导池常数分别为：0.01/cm、0.1/cm、 1.0/cm、10.0/cm 和 0.85/cm（4-电极）。这些传感器具有极好的抗腐蚀性，并且，确保可靠的导电率检测精度。
多种安装方式
拧入式/插入式：400 传感器电导池常数为：0.01/cm、0.1/cm 和 1.0/cm，其通过 3/4 英寸 MNPT 的不锈钢接头，与过程连接。传感器可以直接安装在 3/4 英寸的 T 形三通上，也可以选择 PN 24091-02 聚碳酸酯的流通池。
可抽取式/带球阀：402 可抽取式传感器通过接口为 1-1/4 英寸 NPT 的球阀，与过程连接，其它配套附件与球阀的接口尺寸一致。
注意：以上给出的电导率范围是在 25℃（77°F）时的值。
PDS 71-400
1.0 － 10-20,000µS/cm 10-20,000µS/cm 10-2,000µS/cm 10-5,000µS/cm 10-10,000µS/cm 20-20,000µS/cm 20-20,000µS/cm 10-10,000µS/cm 10-10,000µS/cm 10-20,000µS/cm 10-20,000µS/cm
注：
1．电导池常数为 10.0/cm 的传感器和 4 电极传感器也可以用采用石墨电极。 2．Kel-F 是 3M 公司的注册商标。 3．Tri-Clover 是 Jensen 公司的注册商标。
传感器技术规格
说明电导池常数安装方式工作温度
最大压力
400 0.01/cm, 0.1/cm
1.0/cm
PDS 71-400
401 电导率传感器 401 插入式/拧入式电导率传感器的电极材质是石墨，其适应于高电导
率溶液（500-200,000µS/cm）的检测应用，有 10/cm 两电极传感器（40114）和 0.85/cm 四电极传感器（401-15）两种选择。四电极传感器只能与四电极分析仪 Solu Comp 配套使用。
-Leabharlann -4 磅(1.8 公斤) 5 磅(2.3 公斤)
-
-
-
-
-
-
注：连接电缆（P/N 9200275 或 P/N 23747）的重量为 0.6 磅/10 英尺（0.3 公斤/3.1 米）。插入深度的延长（选型代码-36），不会改变重量和发运重量。
3
型号：400 系列电导率传感器
ENDURANCE 电导率传感器
测量精度高 ⎯ 传感器出厂时，已经过标定，从而可以保证仪器的测量精度。由于其坚固耐用的外形设计和良好的抗腐蚀材料，确保了电极的间隔和表面积恒定，因此，电导池常数可以在较长的时间内，保持稳定。对于温度补偿，Pt1000 测温热电阻是标准的，也可以选择 Pt100 或热敏电阻。ENDURANCE 的设计理念是使电导率传感器的检测值可以密切跟踪温度的变化，从而使电导率的测量结果可以随时得到精确的温度补偿。
插入式（拧入式)
0-105℃ (32-221°F) *-60: 0-200℃ (32-392°F)
250psig (1825KPa)
材料
钛, 316 SST PEEK 和 EPDM
电缆长度
连接件
标准 10 英尺 (3.1 米)
*选择项 50 英尺 (15.2 米) ¾" MNPT
401 10.0/cm 0.85/cm (4 电极) 插入式（拧入式) 0-100℃ (32-212°F)
卫生法兰式：403 传感器通过接口为 1-1/2 英寸或 2 英寸的卫生法兰，与过程连接，其适合于 Tri-Clover3 卫生过程的连接。
1
型号：400 系列电导率传感器
PDS 71-400
流通式/流通池：对于那些低流速、需快速响应的测量需求，可使用 404 传感器，该传感器配有流通池，流通池的接口为 3/8 英寸卡套、3/8 英寸棘接头接塑料软管、或 1/4 英寸 FNPT 连接。
402 可抽取式电导率传感器如果 402 可抽取式电导率传感器匹配相应的抽取附件，则用户可以在不停产的情况下，对传感器进行维修或
