项目一(2)-传感器的主要性能指标
传感器的五个重要技术指标
传感器的五个重要技术指标传感器是一种能够感知和测量环境中各种物理量或信号，并将其转化为可用电信号的装置。
它们在现代科技和工业中起着至关重要的作用。
然而，在选择和使用传感器时，需要了解和考虑一些重要的技术指标。
本文将介绍五个重要的传感器技术指标。
1.灵敏度：传感器的灵敏度是指它对输入变量的响应程度。
灵敏度通常以传感器输出值（电信号）与输入变量（物理量或信号）之间的线性关系表示。
较高的灵敏度意味着传感器对输入变化更为敏感，能够产生更大的输出变化。
灵敏度是一个重要的指标，特别是当需要测量微小变化或弱信号时。
2.精度：传感器的精度是指其输出值与真实物理量之间的差异。
精度是一个度量传感器测量结果准确性的指标。
传感器的精度通常以百分比、绝对值误差或标准差等形式表示。
较高的精度意味着传感器测量结果更为准确。
在需要精确测量的应用中，选择具有较高精度的传感器至关重要。
3.响应时间：传感器的响应时间是指它从接收到输入信号开始产生输出变化所需的时间。
响应时间可以影响传感器的性能，特别是在需要快速测量或控制的应用中。
较低的响应时间表示传感器能够快速响应输入信号，并产生相应的输出变化。
因此，在需要实时反馈或快速响应的应用中，选择具有较低响应时间的传感器更为重要。
4.频率响应：传感器的频率响应描述了它能够感知和测量的信号频率范围。
传感器的频率响应通常以最小和最大频率限制表示。
较宽的频率响应范围意味着传感器能够感知和测量更宽范围的信号频率。
在需要测量高频信号或需要对非常低频信号进行非常精确的测量时，选择具有较宽频率响应范围的传感器更为重要。
5.可靠性：传感器的可靠性是指它在一段时间内正常工作的能力。
可靠性是衡量传感器在特定环境条件下性能稳定性的指标。
较高的可靠性意味着传感器能够在长时间内稳定地工作，并持续提供准确的测量结果。
在一些关键应用中，如医疗、航空和安全系统中，选择具有高可靠性的传感器至关重要。
综上所述，灵敏度、精度、响应时间、频率响应和可靠性是评估传感器性能的五个重要技术指标。
传感器的主要参数指标
传感器的主要参数指标传感器啊，那可是科技领域里超级重要的小玩意儿！它们就像是我们感知世界的小眼睛、小耳朵呢！先来说说灵敏度吧，这就好比一个人的反应速度。
灵敏度高的传感器，能迅速捕捉到微小的变化，就像一个短跑健将，能在瞬间起跑并冲出去。
要是传感器灵敏度不行，那可就糟糕啦，很多关键信息都可能被遗漏掉哦！再看看精度，这可太重要啦！就如同射箭要射中靶心一样，精度高的传感器才能给出准确无误的测量结果呀。
想象一下，如果传感器的精度不靠谱，那得出的数据岂不是乱七八糟，那还怎么能让人放心使用呢！线性度呢，就像是走直线。
一个好的传感器应该有良好的线性度，这样它的输出和输入之间才能有稳定的关系呀。
要是线性度不好，那可就像走在弯弯曲曲的小路上，让人摸不着头脑呢。
分辨率也不能忽视呀！它就像我们看东西的清晰度。
分辨率高的传感器能够分辨出细微的差别，这在很多精密的场合可太关键啦。
要是分辨率低，那很多细节不就都被忽略掉了吗？稳定性也是至关重要的呢！传感器要能在各种环境下都稳定工作，不能今天好用明天就出问题呀。
这就像一个可靠的朋友，不管啥时候都能靠得住。
还有重复性，这意味着每次测量的结果都应该差不多呀。
如果重复性不好，那每次结果都不一样，这不是让人抓狂吗？响应时间也很关键呀！就好比我们做事的效率，传感器的响应时间短，才能快速给出反馈呀。
不然等它慢悠悠地反应过来，黄花菜都凉啦！传感器的这些主要参数指标，真的是每一个都不可或缺，都超级重要呢！它们共同决定了传感器的性能和适用范围呀。
所以在选择传感器的时候，可一定要仔细考量这些参数哦，可不能马虎大意！只有选择了合适的传感器，才能让我们的科技应用更加出色，更加可靠呀！。
传感器的基本特性与指标
传感器的基本特性与指标传感器是将一种被测量的非电信号转换成电信号的设备。
通过测量环境的物理量或化学量，传感器能够获得相关数据，并将其转换为信号，方便进行处理或者显示。
以下是传感器的基本特性和指标。
1. 灵敏度(Sensitivity)：传感器的灵敏度指的是传感器输出信号相对于输入信号的变化率。
较高的灵敏度表明传感器对于被测量物理量的微小变化更加敏感。
2. 响应时间(Response Time)：传感器的响应时间是指传感器从接受到输入信号到输出信号达到稳定值所需的时间。
较快的响应时间意味着传感器能够及时检测到被测量物理量的变化。
3. 动态范围(Dynamic Range)：传感器的动态范围指的是传感器能够测量的最大和最小输入信号之间的范围。
较大的动态范围表示传感器能够测量较大范围内的信号。
4. 线性度(Linearity)：传感器的线性度是指传感器的输出信号与输入信号之间的关系是否为线性关系。
较好的线性度意味着传感器的输出信号与被测量物理量存在较好的线性关系。
5. 稳定性(Stability)：传感器的稳定性指传感器在相同条件下，长时间内输出信号的一致性。
较好的稳定性意味着传感器的输出信号相对较稳定，能够准确反映被测量物理量的变化。
6. 分辨率(Resolution)：传感器的分辨率是指传感器能够检测和测量的最小变化量。
较高的分辨率表示传感器能够检测到较小的变化。
7. 器件偏置(Offset)：传感器的器件偏置指在无输入信号时传感器的输出信号值。
较小的器件偏置意味着传感器的输出信号在无输入信号时接近于零，具有较低的偏差。
8. 温度影响(Temperature Influence)：传感器在不同温度下的输出信号的变化情况。
较小的温度影响意味着传感器能够在不同温度条件下保持较稳定的输出信号。
9. 线性范围(Linear Range)：传感器所能够线性测量的输入信号范围。
在线性范围内，传感器的输出信号与输入信号的关系为线性关系。
传感器评价指标
传感器评价指标传感器作为物联网和智能化时代的重要组成部分，扮演着监测、检测和测量等关键任务。
而对于传感器的评价指标，就是衡量其性能和功能的重要标准。
本文将从精度、响应时间、稳定性、线性度、灵敏度和可靠性等几个方面，对传感器的评价指标进行详细介绍。
一、精度精度是衡量传感器测量结果与真实值之间偏差的能力。
传感器的精度越高，其测量结果与真实值之间的偏差就越小。
精度可以通过绝对误差、相对误差和百分比误差等指标来评估，其中百分比误差是最常用的评价指标之一。
二、响应时间响应时间是指传感器从接收到输入信号到输出响应的时间间隔。
响应时间越短，传感器的实时性就越好。
传感器的响应时间受到传感器本身的特性、信号处理电路的设计和外部环境等因素的影响。
三、稳定性稳定性是指传感器在长时间使用过程中，输出信号的稳定程度。
一个稳定性好的传感器，其输出信号在相同条件下具有较小的波动和漂移。
稳定性可以通过长期稳定性、零漂移和温度稳定性等指标来评估。
四、线性度线性度是指传感器在输入信号范围内，输出信号与输入信号之间的线性关系。
线性度好的传感器，输出信号与输入信号之间存在较好的线性关系，可以提高测量结果的准确性。
线性度可以通过线性误差和非线性误差来评估。
五、灵敏度灵敏度是指传感器对于输入信号变化的响应程度。
灵敏度高的传感器可以对输入信号的微小变化做出较大的响应，提高了测量的灵敏度和精度。
灵敏度可以通过灵敏度系数和最小可测量信号等指标来评估。
六、可靠性可靠性是指传感器在一定时间范围内，正常工作且不发生故障的能力。
一个可靠性好的传感器具有较低的失效率和较长的使用寿命。
可靠性可以通过失效率、平均无故障时间和故障间隔时间等指标来评估。
传感器的评价指标涉及到精度、响应时间、稳定性、线性度、灵敏度和可靠性等多个方面。
通过对这些指标的评估和比较，可以选择出适合特定应用场景的传感器，以确保系统的性能和稳定性。
同时，对于传感器制造商和研发人员来说，不断提升传感器在这些指标上的表现，也是不断提高产品竞争力和满足用户需求的关键。

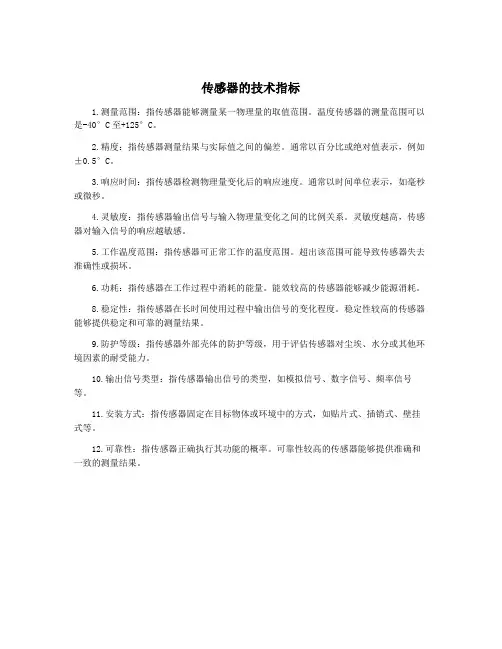

传感器的技术指标
传感器的技术指标
1.测量范围：指传感器能够测量某一物理量的取值范围。
温度传感器的测量范围可以是-40°C至+125°C。
2.精度：指传感器测量结果与实际值之间的偏差。
通常以百分比或绝对值表示，例如±0.5°C。
3.响应时间：指传感器检测物理量变化后的响应速度。
通常以时间单位表示，如毫秒或微秒。
4.灵敏度：指传感器输出信号与输入物理量变化之间的比例关系。
灵敏度越高，传感器对输入信号的响应越敏感。
5.工作温度范围：指传感器可正常工作的温度范围。
超出该范围可能导致传感器失去准确性或损坏。
6.功耗：指传感器在工作过程中消耗的能量。
能效较高的传感器能够减少能源消耗。
8.稳定性：指传感器在长时间使用过程中输出信号的变化程度。
稳定性较高的传感器能够提供稳定和可靠的测量结果。
9.防护等级：指传感器外部壳体的防护等级，用于评估传感器对尘埃、水分或其他环境因素的耐受能力。
10.输出信号类型：指传感器输出信号的类型，如模拟信号、数字信号、频率信号等。
11.安装方式：指传感器固定在目标物体或环境中的方式，如贴片式、插销式、壁挂式等。
12.可靠性：指传感器正确执行其功能的概率。
可靠性较高的传感器能够提供准确和一致的测量结果。
传感器主要技术指标及设计技巧
传感器主要技术指标及设计技巧一、传感器主要技术指标1.灵敏度：传感器的灵敏度是指输出信号的变化量与输入信号的变化量之间的比例关系。
高灵敏度意味着传感器对输入信号的细微变化更为敏感，能够提供更加准确的测量结果。
2.动态响应：传感器的动态响应是指传感器对于快速变化的输入信号能够产生相应的输出信号的能力。
一个好的传感器应具有较高的动态响应速度，以捕捉到输入信号的瞬时变化。
3.精确度：传感器的精确度是指其输出结果与实际测量值之间的误差程度。
高精确度意味着传感器能够提供更加准确的测量结果。
4.分辨率：传感器的分辨率是指传感器能够分辨出的最小变化量。
高分辨率意味着传感器能够捕捉到更细微的变化。
5.输出线性度：传感器的输出线性度是指传感器输出信号与输入信号之间的线性关系程度。
一个好的传感器应具有较高的输出线性度，以提供更加准确的测量结果。
6.抗干扰性：传感器的抗干扰性是指传感器在外界干扰的情况下能够保持较稳定的工作状态。
高抗干扰性意味着传感器能够减少外界干扰对其测量结果的影响。
二、传感器设计技巧1.选用合适的传感器类型：根据具体的应用需求，选择合适的传感器类型。
不同类型的传感器有不同的特性和适用范围，选用合适的传感器类型能够提高传感器的性能。
2.优化传感器的电路设计：传感器的电路设计是传感器性能的关键因素之一、通过优化电路设计，可以提高传感器的灵敏度、动态响应等性能指标。
3.运用信号处理技术：传感器输出信号往往需要进行信号处理，以提取有用的信息。
运用合适的信号处理技术，可以提高传感器的精确度和分辨率。
4.加强传感器与周围环境的适配：传感器的性能受制于周围环境的影响。
通过考虑传感器与周围环境的适配性，可以减少环境对传感器性能的影响，提高传感器的可靠性和稳定性。
5.采用优质材料和工艺：传感器的材料和工艺对传感器性能起着重要的影响。
采用优质的材料和工艺，可以提高传感器的灵敏度、精确度等指标。
6.进行充分的测试和校准：传感器的性能需要通过测试和校准来验证和调整。
项目一(2)-传感器的主要性能指标
项目一（2）认识传感器一、传感器的主要性能指标1.传感器的静态特性传感器的静态特性是指对静态的输入信号，传感器的输出量与输入量之间所具有相互关系。
因为这时输入量和输出量都和时间无关，所以它们之间的关系，即传感器的静态特性可用一个不含时间变量的代数方程，或以输入量作横坐标，把与其对应的输出量作纵坐标而画出的特性曲线来描述。
表征传感器静态特性的主要参数有：线性度、灵敏度、分辨力和迟滞等。
（1）传感器的线性度通常情况下，传感器的实际静态特性输出是条曲线而非直线。
在实际工作中，为使仪表具有均匀刻度的读数，常用一条拟合直线近似地代表实际的特性曲线、线性度（非线性误差）就是这个近似程度的一个性能指标。
拟合直线的选取有多种方法。
如将零输入和满量程输出点相连的理论直线作为拟合直线；或将与特性曲线上各点偏差的平方和为最小的理论直线作为拟合直线，此拟合直线称为最小二乘法拟合直线。
（2）传感器的灵敏度灵敏度是指传感器在稳态工作情况下输出量变化△y对输入量变化△x的比值。
它是输出一输入特性曲线的斜率。
如果传感器的输出和输入之间显线性关系，则灵敏度S是一个常数。
否则，它将随输入量的变化而变化。
灵敏度的量纲是输出、输入量的量纲之比。
例如，某位移传感器，在位移变化1mm时，输出电压变化为200mV，则其灵敏度应表示为200mV/mm。
当传感器的输出、输入量的量纲相同时，灵敏度可理解为放大倍数。
提高灵敏度，可得到较高的测量精度。
但灵敏度愈高，测量范围愈窄，稳定性也往往愈差。
（3）传感器的分辨力分辨力是指传感器可能感受到的被测量的最小变化的能力。
也就是说，如果输入量从某一非零值缓慢地变化。
当输入变化值未超过某一数值时，传感器的输出不会发生变化，即传感器对此输入量的变化是分辨不出来的。
只有当输入量的变化超过分辨力时，其输出才会发生变化。
通常传感器在满量程范围内各点的分辨力并不相同，因此常用满量程中能使输出量产生阶跃变化的输入量中的最大变化值作为衡量分辨力的指标。
工业机器人技术基础6.2传感器的主要性能指标
输入
延时
延时有多长呢？
输出
八、抗干扰能力
传感器抗干扰能力一般指传感器抵御外界电磁干扰的能力。
工业机器人电磁兼容性测试
图10
九、总结
灵敏度 重复性
线性度
分辨率
测量范围
响应时间
精度
抗干扰能力
图11
工业机器人传感器 ——传感器的主要性能指 标
工业机器人用的传感器和普通传感器一样，有很多性能指标，如： 灵敏度、线性度、测量范围、精度、重复性、分辨力、响应时间、抗 干扰能力等。
一、灵敏度
灵敏度是指传感器在稳态下输出变化值与输入变化值之比，可用 如下的公式表示：
图1
ห้องสมุดไป่ตู้
图2
二、线性度
线性度：线性度反映传感器输出信号与输入信号之间的线性程度。假设 传感器的输出信号为 y，输入信号为 x，则 y与x 的关系可表示 为:y=bx
图3
三、测量范围
测量范围是指被测量的最大允许值和最小允许值之差。
此款拉杆式位移传感器 测量范围：0-400mm
图4
此款超声波测距模块 测量范围：2-450cm
图5
四、精度
精度是指传感器的测量输出值与实际被测量值之间的误差。
此款激光测距传感器的 精度为：0.2mm
图6
此款位移传感器的精 度为：0.01mm
图7
五、重复性
重复性是指传感器在对输入信号按同一方式进行全量程连续多次测 量时，相应测试结果的变化程度。
图8
六、分辨率
分辨率是指传感器在整个测量范围内所能辨别的被测量的最小变化 量，或者所能辨别的不同被测量的个数。
分辨率为0.01V
图9
七、响应时间
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目一（2）认识传感器
一、传感器的主要性能指标
1.传感器的静态特性
传感器的静态特性是指对静态的输入信号，传感器的输出量与输入量之间所具有相互关系。
因为这时输入量和输出量都和时间无关，所以它们之间的关系，即传感器的静态特性可用一个不含时间变量的代数方程，或以输入量作横坐标，把与其对应的输出量作纵坐标而画出的特性曲线来描述。
表征传感器静态特性的主要参数有：线性度、灵敏度、分辨力和迟滞等。
（1）传感器的线性度
通常情况下，传感器的实际静态特性输出是条曲线而非直线。
在实际工作中，为使仪表具有均匀刻度的读数，常用一条拟合直线近似地代表实际的特性曲线、线性度（非线性误差）就是这个近似程度的一个性能指标。
拟合直线的选取有多种方法。
如将零输入和满量程输出点相连的理论直线作为拟合直线；或将与特性曲线上各点偏差的平方和为最小的理论直线作为拟合直线，此拟合直线称为最小二乘法拟合直线。
（2）传感器的灵敏度
灵敏度是指传感器在稳态工作情况下输出量变化△y对输入量变化△x的比值。
它是输出一输入特性曲线的斜率。
如果传感器的输出和输入之间显线性关系，则灵敏度S是一个常数。
否则，它将随输入量的变化而变化。
灵敏度的量纲是输出、输入量的量纲之比。
例如，某位移传感器，在位移变化1mm时，输出电压变化为200mV，则其灵敏度应表示为200mV/mm。
当传感器的输出、输入量的量纲相同时，灵敏度可理解为放大倍数。
提高灵敏度，可得到较高的测量精度。
但灵敏度愈高，测量范围愈窄，稳定性也往往愈差。
（3）传感器的分辨力
分辨力是指传感器可能感受到的被测量的最小变化的能力。
也就是说，如果输入量从某一非零值缓慢地变化。
当输入变化值未超过某一数值时，传感器的输出不
会发生变化，即传感器对此输入量的变化是分辨不出来的。
只有当输入量的变化超过分辨力时，其输出才会发生变化。
通常传感器在满量程范围内各点的分辨力并不相同，因此常用满量程中能使输出量产生阶跃变化的输入量中的最大变化值作为衡量分辨力的指标。
上述指标若用满量程的百分比表示，则称为分辨率。
（4）传感器的迟滞
迟滞特性表征传感器在正向（输入量增大）和反向（输入量减小）行程间输出-一输入特性曲线不一致的程度，通常用这两条曲线之间的最大差值△MAX与满量程输出F?S的百分比表示。
如图A-3所示。
迟滞现象的主要原因是传感器的机械部分不可避免地存在着间隙、摩擦与松动；它也可由传感器内部元件存在能量的吸收造成。
2．传感器的动态特性
所谓动态特性，是指传感器在输入变化时，它的输出的特性。
在实际工作中，传感器的动态特性常用它对某些标准输入信号的响应来表示。
这是因为传感器对标准输入信号的响应容易用实验方法求得，并且它对标准输入信号的响应与它对任意输入信号的响应之间存在一定的关系，往往知道了前者就能推定后者。
最常用的标准输入信号有阶跃信号和正弦信号两种，所以传感器的动态特性也常用阶跃响应和频率响应来表示。
二、测量误差及其分类
任何测量都存在误差，只要误差在允许范围内即可认为符合标准。
传感器也不例外，所
谓传感器的误差就是传感器的实际输出值与理论输出值的差值。
因此在设计与制造传感器时，允许有误差，但必须在规定的误差范围之内。
1.传感器的基本误差
但传感器的定义得知，传感器可将未知的物理量转换成可知的电信号，传感器的误差也就是测量误差。
下面介绍有关测量的部分名词。
（1）真值。
被测量本身所具有的真实量值称之为真值。
量的真值是一个理想的概念，一般是不知道的。
但在某些特定情况下，真值又是可知的，例如一个整圆的圆周角是3600等。
（2）约定真值。
由于真值往往是未知的，所以一般用基准器的量值来代替真值，称作约定真值，它与真值之差可以忽略不计。
（3）实际值。
误差理论指出，在排除了系统误差的前提下，对于精度测量，当测量次数为无限多时，测量结果的算数平均值接近于真值，因而可将它视为被测量的真值。
但是测量次数是有限的，故按有限测量次数得到的算数平均值只是统计平均值的近似值。
而且由于系统误差不可能完全被排除掉，故通常只能把精度更高一级的标准器具所测得的值作为“真值”。
为了强调它并非是真正的“真值”。
故把它称为实际值。
（4）标称值。
测量器具上所标出来的数值。
（5）示值。
由测量器具读数装置指示出来的被测量的数值。
（6）测量误差。
用器具进行测量时，所测量出来的数值与被测量的实际值之间的差值。
2.误差的分类
在测量中由不同因素产生的误差是混合在一起同时出现的。
为了便于分析和研究误差的性质、特点和消除方法，下面将对各种误差进行分类讨论。
（1）按表示方法分类。
分成绝对误差和相对误差。
绝对误差是指示值与约定真值的差值。
采用绝对误差表示测量误差不能很好地说明测量质量的好坏。
例如，在温度测量时，绝对误差⊿=10C，对体温测量来说是不允许的，而对钢水温度来说是极好的测量结果，所以用相对误差可以比较客观地反映测量的准确性。
绝对误差的表示方法：
真值:A0指示值: A x仪表满量程:A Fs=A max-A min
绝对误差: △ = A x-A0
实例：A0＝１０kg，Ａx =10.1kg △=0.1kg。
