天然气长输管道焊口开裂泄漏原因_常兴
长输天然气管道焊接裂纹成因及控制探讨
长输天然气管道焊接裂纹成因及控制探讨摘要：天然气作为一种清洁能源，越来越受到人们的关注。
现在，天然气通过长输天然气管道输送到家庭已经成为一种普遍的供气方式。
但是，我们很少关注这些管道的质量对天然气运输的安全性和稳定性的影响。
事实上，天然气管道在运行过程中容易出现问题，这些问题可能导致气体泄漏、爆炸等安全事故。
其中，管道整体质量是影响天然气运输安全的重要因素之一。
如果管道质量不好，容易出现管道变形、开裂、腐蚀等问题，从而影响天然气的正常输送。
在管道的建设过程中，焊接是不可避免的一个环节。
焊接的质量直接影响管道的整体质量。
因此，在管道焊接过程中需要做好对接工作，提高焊接质量。
同时，对于已经建成的管道，也需要定期检查和维护，及时发现问题并进行修复。
关键词：天然气管道；焊接裂纹；控制措施长输天然气管道焊接裂纹是管道运行过程中常见的问题。
这些裂纹会逐渐扩大，最终可能导致管道的破裂。
为了控制这些裂纹，需要从多个方面入手，包括材料的选择、焊接工艺的优化、检测手段的完善等。
只有综合运用这些控制策略，才能有效地控制管道焊接裂纹的发生。
一、长输天然气管道裂纹成因分析（一）焊接裂缝管道焊接施工中的主要问题是焊接裂缝，这是一种严重的焊接质量缺陷。
焊接裂缝的出现和焊接材料的材质缺陷、纯度不高有很大的关系。
如果焊接材料的纯度不高，那么焊接裂缝的概率会大大提高。
同时，钢材中含有过多的杂质，焊接操作存在失误，也会导致焊接裂缝的出现。
焊接裂缝一旦出现，就是不可逆的。
因此，在管道焊接施工中，必须采取一系列的措施来避免焊接裂缝的出现。
首先，要选择高质量的焊接材料，保证焊接材料的纯度，并且进行必要的检测和筛选。
其次，要严格控制焊接工艺，确保焊接操作的准确性和可靠性。
最后，要加强对焊接质量的监督和检测，及时发现和纠正问题。
除此之外，管道焊接施工中还需注意其他方面的问题。
例如，要保证焊接接头的质量，避免出现漏气、漏水等问题。
同时，还需注意管道的防腐处理，防止管道受到腐蚀，影响使用寿命和安全性。
长输燃气管道泄漏主要原因及防范措施
02
燃气管道泄漏的主要原因
管道腐蚀
土壤腐蚀
土壤中的电解质作用会导致管道 发生电化学腐蚀。
应力腐蚀
管道在运输过程中受到拉伸、弯曲 等应力作用，容易发生应力腐蚀开 裂。
管道材质问题
管道制造过程中可能存在的缺陷， 如夹渣、气孔等，会加速腐蚀过程 。
施工缺陷
焊接质量差
管道焊接过程中存在的未焊透、夹渣等缺陷，可能导致管道在使 用过程中发生泄漏。
资源浪费
燃气是一种宝贵的资源， 泄漏会导致能源浪费和经 济损失。
安全隐患
燃气泄漏可能引发火灾、 爆炸等安全事故，威胁人 民生命财产安全。
泄漏的分类
微小泄漏
管道出现微小的裂缝或损伤，导致少 量燃气泄漏。
严重泄漏
管道破裂或连接处脱落，导致大量燃 气快速泄漏。
较大泄漏
管道出现较大的裂缝或破损，导致大 量燃气泄漏。
环境保护
采取措施控制泄漏物扩散，减少对环 境的影响，如使用吸附材料、围堰等 。
05
案例分析
某市燃气管道泄漏事故案例
事故概述
某市发生一起长输燃气管道泄漏事故，导致周边居民和环境受到严 重威胁。
泄漏地点
管道在某居民区附近发生破裂，大量燃气泄漏。
泄漏时间
事故发生于凌晨，居民尚未起床，燃气泄漏持续数小时。
3
回填土质量控制
回填土应符合要求，避免使用腐蚀性土壤或建筑 垃圾。
加强巡检和第三方监管
定期巡检
对管道进行定期巡检，及时发现并处理潜在的安全隐患。
第三方监管
引入第三方监管机构，对管道安全进行专业评估和监督。
应急抢修
建立应急抢修队伍，确保在发生泄漏事故时能够迅速响应并处理 。
关于长输天然气管道焊接裂纹成因及其控制分析
关于长输天然气管道焊接裂纹成因及其控制分析长输天然气管道是连接天然气生产地和消费地的重要通道，对保障国家能源供应安全和经济发展具有重要意义。
长输天然气管道焊接裂纹问题一直是制约管道安全运行的重要因素之一。
本文将从焊接裂纹成因及其控制分析，为大家详细介绍这一重要的问题。
一、焊接裂纹的成因1. 焊接工艺不当焊接工艺不当是造成焊接裂纹的主要原因之一。
焊接时如果焊接速度过快、焊接温度过高或者焊接压力不均匀，都会导致焊接接头出现裂纹。
焊接过程中遇到气孔、夹渣等不良现象也会造成接头裂纹。
2. 焊接材料质量问题焊接材料的质量直接影响着焊接接头的质量。
如果焊接材料含有太多的杂质、气孔或者组织结构不均匀，都会导致焊接接头质量下降，从而产生裂纹。
3. 焊接过程中的热应力焊接过程中由于温度变化引起的热应力是产生焊接裂纹的重要原因之一。
当焊接接头在焊接完成后冷却时，由于各部分冷却速度不同所产生的热应力会使得焊接接头出现裂纹。
4. 金属材料的选择选择不当的金属材料也会导致焊接接头产生裂纹。
如果焊接材料的强度、韧性不匹配，也容易造成焊接接头的裂纹。
二、控制焊接裂纹的方法1. 优化焊接工艺优化焊接工艺是控制焊接裂纹的关键。
需要合理选择焊接方法和焊接参数，确保焊接过程中温度、速度和压力的均衡；要加强焊接人员的培训和管理，确保焊接操作规范、标准；要配备先进的焊接设备和监测设备，实时监测焊接过程中的参数，及时发现问题并及时纠正。
2. 控制焊接材料质量控制焊接材料质量是防止焊接裂纹的重要手段。
对焊接材料进行严格的质量检测和筛选，确保焊接材料的杂质、气孔和组织结构符合标准要求，从而保证焊接接头的质量。
3. 减轻热应力减轻焊接接头的热应力是控制焊接裂纹的有效方法之一。
可以采取预热、后热、缓冷等措施，使焊接接头在焊接过程中温度变化均匀，以减轻热应力的影响，从而降低焊接裂纹的产生概率。
4. 合理选择金属材料合理选择金属材料对控制焊接裂纹也是至关重要的。
长输燃气管道泄漏主要原因及防范措施
05 结论与展望
总结长输燃气管道泄漏原因及防范措施的重要性
减少泄漏事故的发生，保障管道安全运行 针对不同原因采取相应防范措施，提高管道安全性能 降低泄漏事故发生的概率，减少经济损失和社会影响 为未来管道建设和运营提供参考和借鉴，促进管道行业的可持续发展
对未来燃气管道安全管理的展望和规划建议
完善燃气管道安全法规和标准 加强燃气管道安全管加强管道巡查和维护保养
定期进行管道巡查 及时维护保养
建立信息共享和协作机制
建立信息共享 平台，实现信 息实时更新和
共享。
加强各部门的 协作，共同应 对管道泄漏事
故。
建立应急协作 机制，提高应 急响应速度和
效率。
加强跨区域的 信息共享和协 作，共同应对 跨区域的长输 燃气管道泄漏
事故。
强化法律法规和标准体系建设
及时报警：发现长输燃气管道泄漏后，及时向有关部门报警，请求专业人员协助处理泄漏事故。
紧急处置措施
立即报警：发现长输燃气管道泄漏，立即向应急中心报警，寻求专业人员 支援。
禁火禁电：在处理燃气泄漏时，禁止一切火源、禁止使用非防爆电器设备。
疏散人员：迅速疏散泄漏区域内的无关人员，并设置警戒线，防止非必要 人员进入。
防范措施：加强管道巡查和监 管，建立信息共享机制，提高 管道安全防范意识
自然灾害影响
地质灾害：地震、 山体滑坡等地质 灾害易导致燃气 管道断裂
气候灾害：暴风 雨、洪涝等极端 天气可能导致管 道受损
生物灾害：白蚁、 老鼠等生物侵蚀 管道，导致管道 受损
腐蚀灾害：管道 腐蚀导致管道强 度下降，易发生 泄漏事故
长输燃气管道泄漏主要原 因及防范措施
长输燃气管道泄漏原因
01

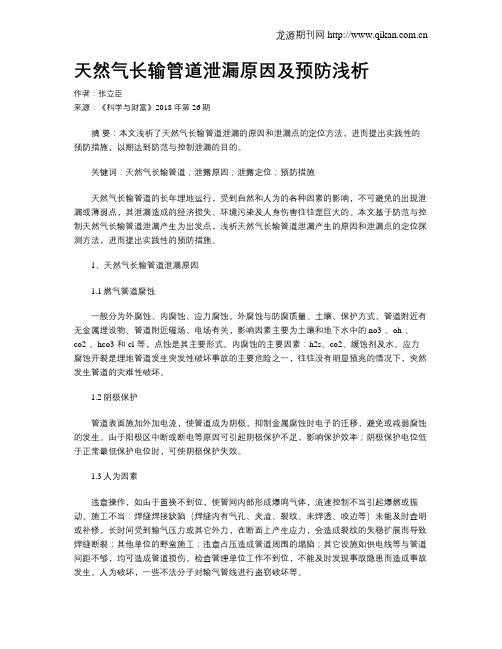

天然气长输管道泄漏原因及预防浅析
