五轴智能水刀LTJ1613-5A规格参数

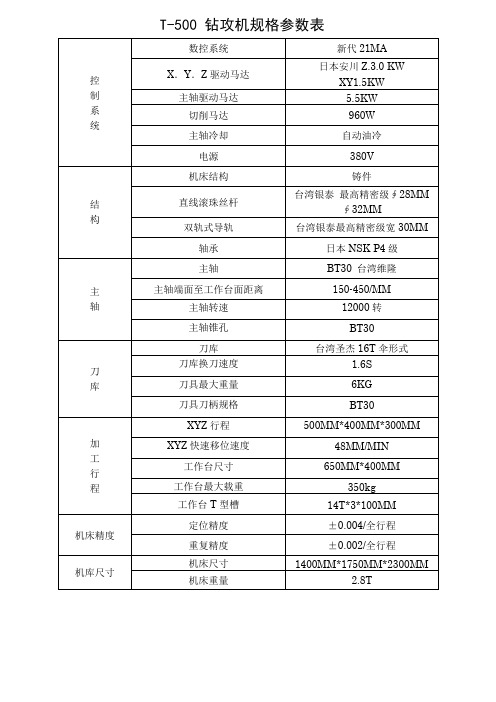

T500钻攻机规格参数表
控
制
系
统
数控系统
新代21MA
X．Y．Z驱动马达
日本安川Z.3.0 KW XY1.5KW
主轴驱动马达
5.5KW
切削马达
960W
主轴冷却
自动油冷
电源
380V
结
构
机床结构
铸件
直线滚珠丝杆
台湾银泰最高精密级∮28MM
∮32MM
双轨式导轨
台湾银泰最高精密级宽30MM
轴承
日本NSK P4级
主
轴
主轴
BT30台湾维隆
主轴端面至工作台面距离
150-450/MM主轴转速Biblioteka 12000转主轴锥孔
BT30
刀
库
刀库
台湾圣杰16T伞形式
刀库换刀速度
1.6S
刀具最大重量
6KG
刀具刀柄规格
BT30
加
工
行
程
XYZ行程
500MM*400MM*300MM
XYZ快速移位速度
48MM/MIN
工作台尺寸
650MM*400MM
工作台最大载重
350kg
工作台T型槽
14T*3*100MM
机床精度
定位精度
±0.004/全行程
重复精度
±0.002/全行程
机库尺寸
机床尺寸
1400MM*1750MM*2300MM
机床重量
2.8T
滚刀工艺参数
滚齿切削参数表
2011(Z13)
120A
b120A B1
1，波纹度单位u，指的是齿向波纹度。
如果太大，剃齿刀磨损快。
2，v指的是切削速度，单位m/min
3，n指的是滚刀主轴转速，单位r/min
4，f指的是轴向走刀量，单位 mm/r
5，F指的是轴向走刀速度，单位 mm/min
6，nw指的是工作台转速，单位r/min
7，该参数系列适用于 M35+TiN 的滚刀滚切 20CrMnTi正火态材料，HB160~200
8，对于两刀切的齿轮，如果需要试验一刀切，用粗切参数中，“中等”参数里面的转速 n 和“保守”参数里面的轴向走刀量 f 9，加工时先从保守参数入手。
确认安全后，采用中等参数正常加工，并确认精度和表面质量，机床振动，切削区油雾和铁屑正常。
如果需要进行工艺试验和优化，可以逐步将参数向极限方向靠。
在靠近极限的80%左右时，整个加工系统将进入不稳定区域，
容易发生打刀，崩齿，烧刀，表面严重拉伤，精度严重超差，夹具失稳，机床损伤等事故，建议不要在此区域加工。
Accutom-5 自动精密切割机 说明书
AccutomAccutom-5自动精密切割机Accutom-50自动精密切割研磨机Accutom-5和Accutom-50的共同特性- 定位精度可达5微米；- 可预设的恒定进刀速度（0.005~3毫米/秒）；- 可调节的载荷限值；- 试样可转动或振动；-切割轮转速可调节到3000转/分；- 菜单式控制和数字输出显示；- 内置切割轮清单；- 用户可定义切割方法的数据库；- 内置循环冷却装置；- 密闭的带安全开关切断室。
共同应用领域：可对以下各种材料进行精密的无变形切割：- 金属；- 电子元件；- 陶瓷；- 复合材料；- 晶体；- 硬质合金；- 矿物；- 纤维增强材料；- 生物材料（齿、骨）。
Accutom-50的新增特性- 连续薄片切割（Multi-cut）；- 薄片试样研磨；- 根据试样组成的目标研磨；- 切割轮转速可以调节到5000转/分；- 带切割与研磨方法的数据库；- 改进型菜单式控制。
新增的应用领域- 可对各种材料进行连续精密切割；- 矿物薄片的制备；- 陶瓷薄片的制备；- 根据试样组成的目标研磨。
Accutom-50是根据历经考验的现有Accutom-5技术研发的，并拥有代表当今精密切割技术领域最先进水平的一系列功能，如试样定位精度达到5微米以内、恒定进刀速度以及试样可转动或振动等。
新增的全自动连续切割与精密研磨装置以及更高的转速等都使Accutom-50成为当今最通用的试样精密加工设备。
工作原理Accutom-5和Accutom-50都采用同一种经精密加工的铸造机箱。
试样沿X 轴和Y 轴方向的运动都由步进电机控制，定位精度非常高。
定位精度可达5微米步进电机具有很高的分辨率，使试样的定位精度可达5微米。
试样沿X 轴方向的最大可移动距离为60毫米。
可预设的恒定进刀速度进刀速度可以预设，并可控制在0.005~3毫米/秒的范围以内。
由于具有如此宽的进刀速度调节范围，即使是最容易损坏的材料也可以进行切割。
齿轮机床参数(表)
MKSJ1632(×10) 1
ME1332A 外圆磨床 MW1320B MW1332B M1332B×500 M2120A 内圆磨床 M2110C MK2110/J MK2110 MK215 EBW-4GE WG-DZW-6C EBM-06L/201-V2 (同时焊4工件) UFD-GC J4-001 …?… SRS410 Y7125A NHS200-CNC-4 ZX7550CW Y3150H Y3180J YWA4232 YP5150A Y5132A M2110C M2120A MW1332B MW1420B YB6012/PC
主轴转速(r/min) 40/50/63/80/100/125/160/200/250
进给量
0.4/0.56/0.63/0.87/1/1.16/1.41/1.6/1.8/2.5/2.9/4(轴向进给量mm/r) 40/50/63/80/100/125/160/200 77/100/126/157/193/248/319/393/488 120～540r/min(无级) 55/70/90/110/140/175/225/270 50～400r/min(无级) 插齿刀主轴每分钟的往复行程数：200/315/425/600次/分 255/340/450/600/795/1050(str/min) 低速:300/340/385/470/575/650/735 高速:460/521/589/720/880/994/1126(双行程数/分钟) 插齿刀的平均线速度,推荐选用24～30m/min;本机床允许的冲程数为150～1250str/min 80/100/125/160/200/250r/min 60～600r/min(无级) 60/80/110/150/200/280/350/470/660/900/1200/1700r/min 30/37.5/47.5/60/75/95/118/150/190/235/300/375/475/600/750/950/1180/1500r/min 径向进给量不要低于4mm/min；轴向进给量1～5mm/r，可适当加大进给量 0.1～5mm/r(无级)(轴向进给量) 0.20/0.26/0.30/0.38/0.48/0.56/0.67/0.80/1.00/1.27/1.48/1.85(径向进给速度mm/min) 0.2～500mm/min(无级)(Z轴滑板移动速度)
常用机加工设备介绍
常用机加工设备介绍(总40页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除机加工设备介绍（主要针对大型机加工设备）目录1. 镗铣加工中心 (1)1.1 日本TOYODA大型/超大型卧式加工中心:FH系列重切削 (1)1.2 韩国威亚WIA大型卧式加工中心KH1000 (2)1.3 日本三井精机超高精度卧式加工中心HS8A大型/超大型 (3)1.4 韩国WIA大型立式加工中心 (4)1.5 日本TOYODA强力切削大型卧式加工中心:FA800/FA1050 (5)2. 数控车床/车削中心 (5)2.1 日本大隈OKUMA五轴立式数控车床车削中心VTM系列 (6)2.2 日本大隈OKUMA立式数控车床车削中心VTM系列 (8)3. 复合数控机床 (9)3.1 车铣 (9)3.1.1 日本大隈OKUMA车铣复合数控机床MULTUSB750 (9)3.1.2 德国DMG车铣复合数控机床,FD系列 (11)3.1.3 德国DMG车铣复合数控机床CTXbeta1250 (13)3.2 车磨 (13)3.2.1 德国EMAG倒置式立式车磨中心:VSCDS/DDS和VLC-250-DS (13)3.3 钻铣 (15)3.3.1 铝铜型材钻铣复合加工中心PJ-NC6500 (15)3.3.2 国产五轴钻铣复合数控深孔 (15)3.3.3 德国德马吉DMG铣钻加工中心MILLTAP700 (16)4. 数控磨床 (17)4.1 成型 (17)4.1.1 德国Peter-Wolters精密蠕动成型磨床Macro-L (17)4.1.2 日本Okamoto超精密自动曲线成型磨床:UPZ系列 (18)4.2 高精度/超高精度 (19)4.2.1 日本三井精机MITSUISEIKI高精度坐标磨床300G/3GEN/4GDN 194.2.2 美国500型数控坐标磨床 (20)4.2.3 德国peter-wolters大型双端面平面加工机床AC系列 (22)4.3 复杂型面工件 (25)4.3.1 美国1280型数控坐标磨床 (25)4.3.2日本Okamoto超精密自动曲线成型磨床:UPZ系列 (27)4.4 去毛刺机床 (28)4.4.1 热能去毛刺机床 (28)4.4.2 国产真空减压超声波去铸砂去毛刺机,StarCluster (29)4.4.3 德国砂带毛刷复合型抛光去毛刺机床FE700-L (30)1. 镗铣加工中心1.1 日本TOYODA大型/超大型卧式加工中心:FH系列重切削品牌：日本TOYODA型号：FH800S、FH1050S、FH1250SX、FH1250SW应用行业：汽车零部件、金属加工产品特点：在“大型、快速、强力”三项中，达到同级别机型最高性能水平。
工业机器人技术(智能制造)产品解决方案_汇川机器人crack
IRB100-20-60Z18TS3 IRB100-20-70Z18TS3 IRB100-20-80Z42TS3
台面安装
台面安装
台面安装
600
700
800
300
400
350
300
300
450
6800mm/s
7450mm/s
9940mm/s
1010mm/s
1010mm/s
1010mm/s
1400°/s
IRB100-3-40 Z15 T S 3-00
①
②
③
④
⑤ ⑥⑦
⑧
① SCAR机器人本体
② 负载 3：3 kg 6：6 kg 20：20 kg
③ 臂长 40：400 mm 60：600 mm 70：700 mm 80：800 mm 100：1000 mm
④ Z轴长行程 15：150 mm 18：180 mm 20：200 mm 42：420 mm
用户气管2（∅6 蓝）
Ø112
20 20 130
用户气管1（∅4 蓝）
B-B
用户气管2（∅6 蓝）
用户气管3（∅6 白）
DB15
224
93.4 15X2=30
5 55±0.025 55
IRB10系列 P33~34
IRB300系列 P35~36
3-M4 12 12-M4 12
200 6+00.025 贯通（定位孔）
IRB300-3-60TS5
IRB300-7 P18
最大负载：7kg 机型覆盖：IRB300-7-70TS5
IRB300-7-70TS5
机器人核心部件
机器人控制器 P37~38
东京精密
三坐标测量机 CVA800A
·优异的机构，保证了设备的精度 ·强大的CALYPSO软件功能，是操作更方便
……
RONDCOM 54DX 圆度·圆柱度形状测量机
·回转精度高 ·可操作性强 ·测量效率高 ·节省空间设计
……
世界NO.1的回转精度 全CNC大型圆柱度测量机RONDCOM76A,每平 动轴都以严格的直线度精度加工保证。
提高了效率 ·备注功能，方便数据处理
杰出的分析功能：
·测台阶高度 ·多种补偿功能 ·刻槽功能 ·各种曲线
SURFCOM 480A
多种输出方式：
·通过打印单元，
SURFCOM 130A
只需按一个按钮即可实时打印出结果，方便快捷。
·连接电脑，扩大数据功能
130A/480A 技术参数
型号
SURFCOM 130A
RONDCOM 76A 圆度·圆柱度测量机
订货编号:MI-94015-00
特点
·回转精度0.04+3H/10000(JIS B7451)，直线度精度1.3μm/700mm(使用700mm测杆)，业界第一个X，Y，Z轴，θ采用每轴高精密空气轴承 ·主体结构采用天然花岗岩材料，稳定无时效变形 ·7轴全CNC控制，XY工作台、R轴直线度的精度保证、支持平行性 ·同轴度等测定工作，最大驱动速度100mm/sec、效率，减少测量时间，提供多种自动测量工作
“同君会”的依托： (1)中国多家会员单位的支持； (2)国际众多知名品牌的鼎立相助； (3)大批高科技专业技术人才的加盟； (4)优秀的国际采购团队； (5)高素质的销售及服务团队， (6)多家银行资金售信支持。
同君会全体成员本着精益求精的工作态度，以共同创造价值为理念，不断进取，努力开拓降 低成本，珍惜与您的每次合作机会，我们的发展离不开您的信任与支持，愿继续与您精诚合 作，与各界有识之士携手联盟，为我们的共同事业发展而奋斗!!!
SDS9-6CNCH1D数控系统规格说明书20111216
规格说明书 specification
广州市诺信数字测控设备有限公司 LOK SHUN CNC EQUIPMENT LTD.
广州市诺信数字测控设备有限公司
系统简介
SDS9‐6CNCH1D 数控系统以 32 位微处理嵌入式 芯片作为系统主控模块的核心，其功能强大、内置 资源丰富，配以 1024x768 分辨率的液晶彩屏用于 用户加工交互操作显示；以高精度浮点 DSP 和 CPLD 作为加工插补模块的核心；综合运用了实时嵌入式 系统技术、DSP 技术、CPLD 技术、高速高精度光栅 尺测量技术、以太网传输技术等。本产品可配套雕 刻机、雕铣机，主要应用于中端数控机床市场。
第 1 位：（信号类型）
符号
规格
A
脉冲型
第 2 位：（液晶屏）
符号
规格
C
12.1 寸彩色液晶屏
第 3 位：（按键键盘类型）
符号
规格
B
通用编辑功能一体化键盘
第 4 位：（I/O 控制盒类型）
符号
规格
B
支持 36 路输入，36 路输出接口
第 5 位：（系统箱类型）
符号
规格
0
不带控制器箱体
A
LokShun(9-6CNCH)控制器箱体
自动对刀仪
自动对刀长度补偿
△
自动对刀半径补偿
△
语言
中文
○
英文
○
插补周期(ms)
0.5ms（最小）
轨迹前瞻（条）
100
高速断点
条号断点和刀号断点
○（5000 条/s）
2
广州市诺信数字测控设备有限公司
目录文件管理系统 子程序调用 宏程序调用 单节功能 程序预演功能 程序 MDI 功能 程序手工编辑功能 暂停功能 孔加工循环 主轴任意点定位 刀具补偿
丽泽产品介绍(201508新)(1)
目录1. 金库网络门禁控制器 (3)1.1. DW-6831J/6832J/6834J-CP (3)2. 短信视频网络门禁控制器 (5)2.1. DW-6834D-CP (5)3. 网络双门互锁门禁控制器 (7)3.1. DW-6832AS-CP (7)4. 自助银行门禁控制器 (9)4.1. DW-6834Y-CP (9)5. 平安社区视频门禁控制器 (10)5.1. DW-6834C/6832C/6831C-CP (10)6. 网络门禁控制器 (11)6.1. DW-6831A/6832A/6834A-CP (11)7. 网络门禁控制器 (13)7.1. DW-6841A/6842A/6844A/6846A/6848A-CP (13)8. 网络门禁控制器 (15)8.1. DW-6814R-CP (15)9. 双门互锁控制器 (17)9.1. DW-2102AS-CP (17)10. 读卡器 (19)10.1. 读卡器-DW-100系列——DW-102M/102MK/108S/108C/108CK (19)10.2. 读卡器DW-106系列 (20)10.3. 读卡器DW-201系列 (21)10.4. 手机读卡器-------DW-202RM (22)10.5. 读卡器DW-203系列 (23)11. 发卡器 (24)11.1. 发卡器DW-100系列----DW-107 (24)12. 生物识别 (25)12.1. 半导体指纹仪——DW-FP1-L (25)12.2. TCP/IP半导体指纹仪——DW-FP3 (26)12.3. TCP/IP半导体指纹仪——DW-FP3-M (28)12.4. 光学指纹仪——DW-F11 (30)12.5. DW-F11-G (31)12.6. 人脸识别仪FC1 (32)12.7. 人脸指纹一体DW-FC1-PZ (34)12.8. 指纹静脉识别仪FV1 (35)12.9. 手持机 (37)12.10. 视频读卡一体机2240S (39)13. 丽安通停车场系统 (41)13.1. 停车场出入口管理控制器DW-C2104 (41)13.2. 停车场出入口管理控制器DW-C2115 (43)13.3. 道闸DW-C600 (44)13.4. 远距离读卡器206BT (45)13.5. 车牌识别C401T (46)13.6. 超声波车位引导C500系列 (48)14. 通道闸 (49)14.1. 三辊闸DW-TD1000GZ (49)14.2. 三辊闸DW-TD1001GZ (51)14.3. 翼闸DW-TD1000YZ (53)14.4. 翼闸DW-TD1001YZ (55)14.5. 摆闸DW-TD1000BZ (56)14.6. 摆闸DW-TD1001BZ (58)14.7. 全高转闸DW-TD1002QG (60)14.8. 全高转闸DW-TD1002QG (61)14.9. 平移门DW-TD1000PZ (63)15. 梯控系统 (65)15.1. IC卡电梯门禁控制器DW-TK2011M/TK2012/TK102M/TK102MK-CP (65)16. 消费机 (67)16.1. DW-3101M（台式） (67)16.2. DW-3101G (69)17. 巡更设备 (70)17.1. DW-XG300——蓝牙通讯座 (70)17.2. DW-XG5203——蓝牙巡更棒， (71)17.3. DW-XG100——巡更卡 (72)17.4. DW-XG5202/1——巡更棒 (73)18. 电锁 (74)18.1. 电锁——DW-601L/6280 (74)18.2. 灵性锁——LDS2 (75)18.3. 灵性锁——LX01 (76)1. 金库网络门禁控制器1.1. DW-6831J /6832J/ 6834J-CP针对银行标准设计的专用金库网络门禁控制器，远程与本地守库有机结合，防止内、外偷盗事件发生。
智能车床技术参数
智能车床技术参数i5T3.1供货方案1.机床简介i5T3.1智能车床是一款具有良好的经济性、环保性、高效性，针对小型有色金属行业发展需求的高性价比智能车床产品。
该机床搭载自主知识产权的i5智能数控系统，采用T3平台结构，配置主轴单元，伺服电机驱动、排刀、X、Z轴伺服驱动、直线导轨配置，整机采用全封闭式防护结构，确保整机具有高刚性的同时还具备良好的动态性能，结构可靠、操作方便。
该车床适合加工各种盘类及短轴类零件，可以车削的典型特征如下：端面及端面槽、外圆和内孔螺纹、槽及回转曲面等几何特征。
该车床尺寸加工零件的精度可达IT6级，并且在最佳切削状态下能够达到表面粗糙度最高为Ra0.4。
该车床特别适合五金、照明、卫浴、汽车、轴承等行业对零件进行高效、大批量、高精度的加工要求。
i5 T 3 1160规格3系平台车削类别智能机床品类2.i5系统特点i5是工业化、信息化、网络化、智能化、集成化（industry、information、internet、intelligent、integrate）的有效集成。
i5系统基于先进的运动控制底层技术和网络技术，诞生了基于互联网的智能终端，实现了操作智能化、编程智能化、维护智能化和管理智能化等功能。
●操作智能化：通过图形引导、自动模式匹配、全触摸屏交互等技术简化用户操作，让用户“一键直达”；集成在数控系统中的界面定制功能，可以根据用户需要定制不同界面，并且快速切换。
●编程智能化：通过图形化引导编程，利用图形界面即可完成循环的编写；系统具备三维仿真功能，支持加工时轨迹预览，同时系统还可以通过选择方式向用户推荐切削参数，降低对操作者的工艺要求。
●维护智能化：通过图形诊断、远程诊断功能，可以帮助用户快速查找和排除故障，降低对维护人员的技能要求，减少用户停机时间；并且系统能够方便快速地进行更新升级，使机床系统保持与最新技术同步。
●管理智能化：如搭载WIS智能车间管理系统，可以提供基于Internet的设备查询功能，采用云端管理方式通过浏览器对机床的加工状态、订单完成情况等信息进行监控管理和分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10mm 575 432 438 546 1165 2260 1901
切割材质厚度
15mm
20mm
30mm
377
281
185
283
2 11
139
287
214
141
358
266
175
763
568
374
1481
11 0 2
726
1246
927
6 11
50mm 106 80 81 101 215 416 350
激流利刃
上海狮迈科技有限公司
SHANGHAI LIONSTEK CO.,LTD.
央视多次播报的高科技品牌 中国第一套具备自主知识产权的五轴联动智能水刀 世界知名水刀专家领衔的研发团队
我爱发明
上海狮迈科技有限公司
LTJ1613-5A智能水刀加工中心 主要技术参数
切割材质
钛金属 中碳钢 不锈钢
铜 铝 大理石 玻璃
100mm 39 29 30 37 79 154 130
压力 水喷嘴 磨料喷管 砂料 电机 水流量 砂流量
切割参数 380 MPa
0.33 mm(13#） 0.889 mm 80 目
37 kW(50hp） 3.7 L/min 0.5 kg/min
＊备注:
1、切割速度mm/min。 2、本表显示为切断速度，如需更高切割品质，则需相应降低切割速度。 3、本表工作压力为380MPa，如果工作压力提高到410MPa，速度会相应
提高15%；最大压力条件下，高压配件的使用寿命会显著减少。 4、如果需要更快的切割速度，则应选购更大功率和更高压力的高压泵，
具体详情请咨询销售人员。
联系人：吴 浩 Q Q：575087103
手机：13918376985 E-mail:wuhaosnow@
上海狮迈科技有限公司
SHANGHAI LIONSTEK CO.,LTD.
±45° 无限制
摆角分辨率：
±0.01°
定位精度(mm/m)（激光干涉仪测量）:
±0.04
重复定位精度(mm/m)（激光干涉仪测量）:
0.03
X、Y轴联动 运动精度（m m)（ 球杆 仪 测量 ）: ±0 .1
最大运行速度(m/min)： 操作软件：
8.0 USMART ®水刀智能软件
操作计算机：
戴尔笔记本
5mm 1209 908 921 1148 2449 4752 3998
上海狮迈科技有限公司
SHANGHAI LIONSTEK CO.,LTD.
五轴智能水刀LTJ1613-5A 技术参数
结构：
悬臂
工作台尺寸(m)： X、Y、Z轴切割行程(m)：
2.57x2.57 1.6 x1.3x 0.2
最大垂直摆角： 最大周向摆角：
