【CN209609219U】一种具备撒施添加剂功能的青贮捆裹联合作业机【专利】
一种青贮打捆包覆一体装置[实用新型专利]
![一种青贮打捆包覆一体装置[实用新型专利]](https://img.taocdn.com/s3/m/12a843cb951ea76e58fafab069dc5022aaea46d4.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201922437444.2(22)申请日 2019.12.30(73)专利权人 甘肃格瑞尼科农业装备有限责任公司地址 730100 甘肃省兰州市榆中县和平镇和平大道路129号第2层001室（嘉田宾馆）(72)发明人 杨增万 王国宏 (51)Int.Cl.A01F 15/07(2006.01)(54)实用新型名称一种青贮打捆包覆一体装置(57)摘要本实用新型公开了一种青贮打捆包覆一体装置，包括打捆机、仓盖、铰接块、通槽、固定块、支耳、弹簧、连接块、覆膜辊、横板、竖杆、插销块、第一挂板、连接杆、第二挂板、转轴、导向辊，打捆机前后两侧活动安装有仓盖，打捆机前后两侧左端固定安装有第一挂板，第一挂板之间活动安装有连接杆，打捆机靠近第一挂板的下方前后两侧固定安装有第二挂板，第二挂板之间转动安装有转轴，转轴表面设有导向辊。
本实用新型中通过打捆机将原料打捆成圆捆后，可立即将拉伸膜穿入打捆机内，利用导向辊与圆捆的自转对圆柱面覆膜，通过覆膜辊压紧圆捆侧面，将拉伸膜穿入通槽内对圆捆侧面覆膜，省工省时，包覆效率高。
权利要求书1页 说明书3页 附图2页CN 211378858 U 2020.09.01C N 211378858U1.一种青贮打捆包覆一体装置，包括打捆机（1）、仓盖（2）、第一挂板（3），其特征在于，所述打捆机（1）前后两侧活动安装有仓盖（2），所述打捆机（1）前后两侧左端固定安装有第一挂板（3）；所述仓盖（2）包括铰接块（201）、通槽（202）、固定块（203）、支耳（204）、弹簧（205）、连接块（206）、覆膜辊（207）、横板（208）、竖杆（209）、插销块（210），所述仓盖（2）与打捆机（1）右侧设有铰接块（201），所述仓盖（2）居中处的上方设有通槽（202），所述仓盖（2）内侧在靠近通槽（202）左侧处固定连接有多个固定块（203），所述固定块（203）上下两端固定连接有支耳（204），所述支耳（204）远离仓盖（2）的一面固定连接有弹簧（205），所述弹簧（205）另一端固定连接有连接块（206），所述连接块（206）之间转动安装有覆膜辊（207），所述仓盖（2）外侧居中靠右处固定安装有横板（208），所述横板（208）上方固定连接有竖杆（209），所述仓盖（2）与打捆机（1）的左侧设有插销块（210）；所述第一挂板（3）包括连接杆（301）、第二挂板（302）、转轴（303）、导向辊（304），所述第一挂板（3）之间活动安装有连接杆（301），所述打捆机（1）靠近第一挂板（3）的下方前后两侧固定安装有第二挂板（302），所述第二挂板（302）之间转动安装有转轴（303），所述转轴（303）表面设有导向辊（304）。

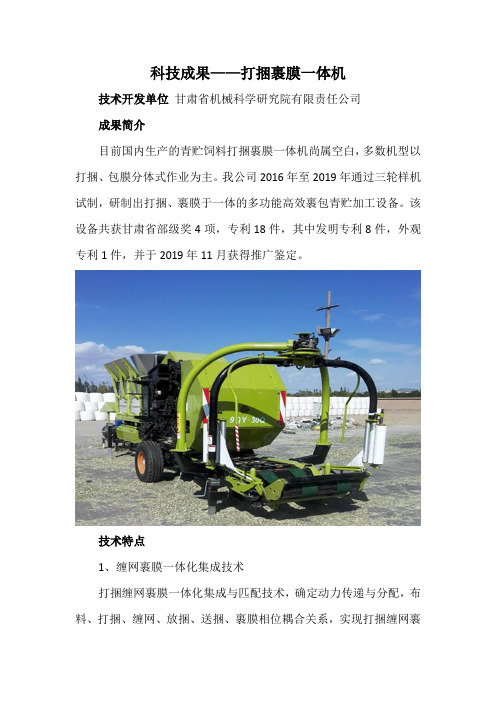

科技成果——打捆裹膜一体机
科技成果——打捆裹膜一体机技术开发单位甘肃省机械科学研究院有限责任公司成果简介目前国内生产的青贮饲料打捆裹膜一体机尚属空白，多数机型以打捆、包膜分体式作业为主。
我公司2016年至2019年通过三轮样机试制，研制出打捆、裹膜于一体的多功能高效裹包青贮加工设备。
该设备共获甘肃省部级奖4项，专利18件，其中发明专利8件，外观专利1件，并于2019年11月获得推广鉴定。
技术特点1、缠网裹膜一体化集成技术打捆缠网裹膜一体化集成与匹配技术，确定动力传递与分配，布料、打捆、缠网、放捆、送捆、裹膜相位耦合关系，实现打捆缠网裹膜一体化。
2、裹膜密封可靠性技术分析膜张力、膜架阻尼、裹膜速度、裹膜层数等参数对裹膜密封可靠性的影响，掌握传动方案，确定转台转速、工作时间。
通过研究膜与不同阻尼的膜架对膜拉伸率的影响，解决了膜拉伸率、膜重叠度对裹膜密封可靠性的影响问题。
3、打捆机成形室成捆技术通过研究草捆形成原理，设计了外缠绕式椭圆辊成形技术，保证草捆直径固定，草捆外紧内松。
创新性（1）一种具有打捆、缠网、裹膜于一体的青贮饲料机械；（2）一种由椭圆辊组成的新型打捆成型装置；（3）一种具有籽粒破碎装置的打捆裹膜一体机；（4）一种喂料、打捆、缠网、落捆及裹膜的自动控制系统。
先进性（1）将打捆、裹膜技术集成，一体化完成布料、打捆、缠网、放捆、送捆、裹膜等功能，实现不停歇打捆与裹膜，减少人工，降低成本，提高效率。
国外已有一体化装备，但不太适应国内的作业现状，该装备的研发，处于世界领先水平。
（2）落料回收。
打捆过程中余料回收，实现饲料零浪费。
断膜检测和防堵料监测功能，实现整机状态实时检测，其智能化控制技术，弥补了国内空白。
技术成熟度小试应用案例目前生产的打捆裹膜一体机销往新疆、湖北、四川和青海等地。
并与甘肃武威凉州区当地政府共同建设了年产20万吨商品化青贮饲料生产基地和智能农业装备生产基地。
市场需求规模2019年我国青贮饲料总量为2.86亿万吨，其中全株玉米5977万吨，占约1/5，且全株玉米的种植量逐年增加，青饲料打捆机缺口较大，而市场上主要以国外高价格的打捆机为主，国产机较少，由此可见，该设备的市场需求规模较大。

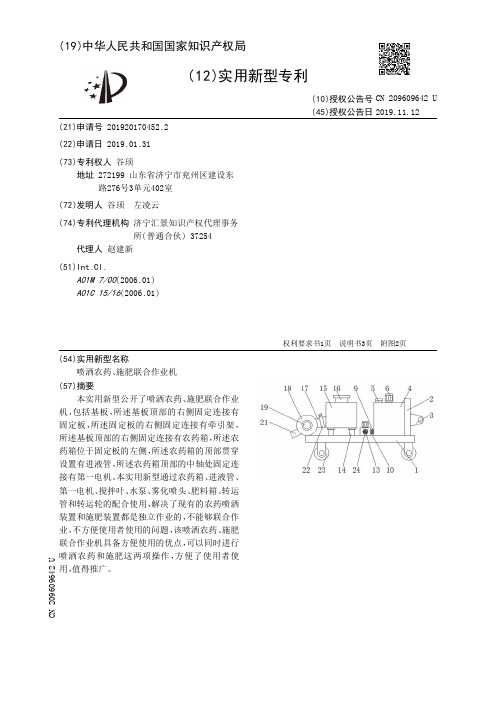

【CN209609642U】喷洒农药、施肥联合作业机【专利】
( 12 )实 用新型专利
(21)申请号 201920170452 .2
(22)申请日 2019 .01 .ห้องสมุดไป่ตู้1
(73)专利权人 谷顼 地址 272199 山东省济宁市兖州区建设东 路276号3单元402室
(72)发明人 谷顼 左凌云
(74)专利代理机构 济宁汇景知识产权代理事务 所(普通合伙) 37254
4 .根据权利要求1所述的喷洒农药、施肥联合作业机，其特征在于：所述进液管（5）和进 料管（16）的顶部均活动连接有密封盖，密封盖的表面设置有防滑纹。
5 .根据权利要求1所述的喷洒农药、施肥联合作业机，其特征在于：所述第一电机（6）和 第二电机（19）的型号均为Y2-112M-4。
2
CN 209609642 U
实用新型内容 [0004] 本实用新型的目的在于提供喷洒农药、施肥联合作业机，具备方便使用的优点，解 决了现有的 农药喷洒装置和施肥装置都是独立作业的 ，不能够联合作业 ，不方便使 用者使 用的问题。 [0005] 为实现上述目的，本实用新型提供如下技术方案：喷洒农药、施肥联合作业机，包 括基板，所述基板顶部的右侧固定连接有固定板，所述固定板的右侧固定连接有牵引架，所 述基板顶部的右侧固定连接有农药箱，所述农药箱位于固定板的左侧，所述农药箱的顶部 贯穿设置有进液管 ，所述农药箱顶部的中 轴处固定连接有第一电 机 ，所述第一电 机的 输出 轴贯穿至农药箱的内腔并固定连接有搅拌杆 ，所述搅拌杆的两侧均固定连接有搅拌叶 ，所 述搅拌叶的 数量不 少于五个 ，所述农药箱右侧的 底部贯穿设置有第一连接管 ，所述第一连 接管远离农药箱的 一端连通有水泵 ，所述水泵的 两 侧均连通有第二连接管 ，所述第二连接 管的表面设置有第一阀门 ，所述第二连接管远离水泵的一端连通有雾化喷头。 [0006] 所述基板顶部的左侧固定连接有底座，所述底座的数量为两个，所述底座的顶部 通过螺栓固定连接有肥料箱 ，所述肥料箱的 顶部贯穿设置有进料管 ，所述肥料箱左侧的 底 部贯穿设置有第一排料管 ，所述第一排料管的 表面套设有第二阀门 ，所述第一排料管的 左 端连通有转运管 ，所述转运管的 正表面固定连接有第二电 机 ，所述第二电 机的 输出 轴贯穿 至转运管的内 腔并固定连接有转运轮 ，所述转运管的 左侧贯穿设置有第二排料管 ，所述基 板底部的两侧均固定连接有滚轮。 [0007] 优选的，所述第二连接管的表面套设有支撑座，所述支撑座的底部与基板固定连 接。 [0008] 优选的，所述肥料箱内腔的底部固定连接有斜块，所述斜块的表面光滑。 [0009] 优选的，所述进液管和进料管的顶部均活动连接有密封盖，密封盖的表面设置有 防滑纹。
【CN209861579U】一种作物施肥喷药两用设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920590039.1(22)申请日 2019.04.27(73)专利权人 临沂市农业科学院地址 276012 山东省临沂市兰山区涑河北街351号(72)发明人 侯慧敏 刘进谦 张现增 田磊 赵秀山 (74)专利代理机构 济南舜科知识产权代理事务所(普通合伙) 37274代理人 杜忠福(51)Int.Cl.A01C 15/12(2006.01)A01C 15/00(2006.01)A01M 7/00(2006.01)(54)实用新型名称一种作物施肥喷药两用设备(57)摘要本实用新型公开了一种作物施肥喷药两用设备，包括车体、箱体、控制装置、施肥装置和喷药装置，所述车体设有车把和支架，箱体固定于车体上，箱体底部设有开口，开口的边缘设有滑轨，滑轨内有上下活动的挡板，挡板上设有带丝通孔，调节挡板在滑轨内活动，箱体开口处焊接施肥装置的中空的施肥器，施肥器上端设有化肥斗，施肥器底端设有活动填土器，活动填土器上与施肥器连接处焊接有辅轮；车体上固定有喷药装置的水泵和伸缩支撑杆，水泵进水口通过进水口软管连接挡板上的带丝通孔，水泵出水口通过出水口软管连接伸缩支撑杆上端的喷杆，喷杆上设有若干喷头；本实用新型设计的施肥喷药两用设备共用一个箱体，设计更加灵巧，节约放置空间。
权利要求书1页 说明书3页 附图2页CN 209861579 U 2019.12.31C N 209861579U权 利 要 求 书1/1页CN 209861579 U1.一种作物施肥喷药两用设备，其特征在于：包括车体、箱体、控制装置、施肥装置和喷药装置，所述车体设有车把和支架，车体通过支架连接车轮，控制装置包括选择开关、电机、电源和控制器，电机、电源和控制器固定于车体上，电机通过链条连接车轮的链条盘，选择开关固定于车把上并与电源和控制器电性连接，车把上设有旋转装置，旋转装置通过控制器控制电机转速；箱体固定于车体上，箱体底部设有开口，开口的边缘设有滑轨，滑轨内有上下活动的挡板，挡板上设有带丝通孔，调节挡板在滑轨内活动，箱体开口处焊接施肥装置的中空的施肥器，施肥器上端设有化肥斗，施肥器底端设有活动填土器，活动填土器上与施肥器连接处焊接有辅轮；车体上固定有喷药装置的水泵和伸缩支撑杆，水泵进水口通过进水口软管连接挡板上的带丝通孔，水泵出水口通过出水口软管连接伸缩支撑杆上端的喷杆，喷杆上设有若干喷头。

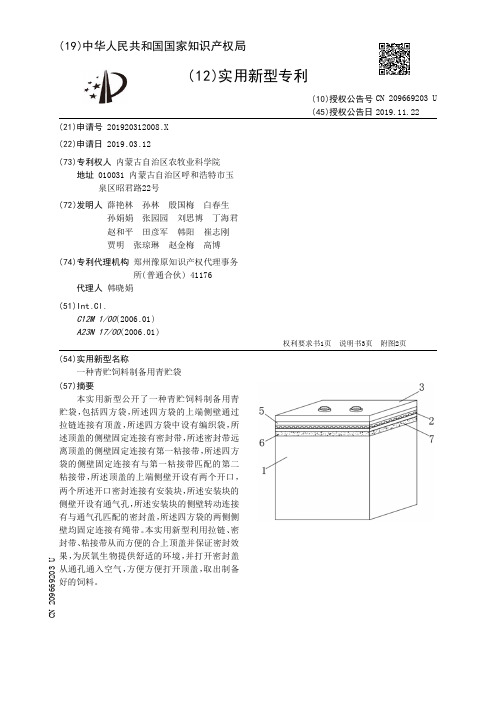

【CN209669203U】一种青贮饲料制备用青贮袋【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920312008.X(22)申请日 2019.03.12(73)专利权人 内蒙古自治区农牧业科学院地址 010031 内蒙古自治区呼和浩特市玉泉区昭君路22号(72)发明人 薛艳林 孙林 殷国梅 白春生 孙娟娟 张园园 刘思博 丁海君 赵和平 田彦军 韩阳 崔志刚 贾明 张琼琳 赵金梅 高博 (74)专利代理机构 郑州豫原知识产权代理事务所(普通合伙) 41176代理人 韩晓娟(51)Int.Cl.C12M 1/00(2006.01)A23N 17/00(2006.01)(54)实用新型名称一种青贮饲料制备用青贮袋(57)摘要本实用新型公开了一种青贮饲料制备用青贮袋，包括四方袋，所述四方袋的上端侧壁通过拉链连接有顶盖，所述四方袋中设有编织袋，所述顶盖的侧壁固定连接有密封带，所述密封带远离顶盖的侧壁固定连接有第一粘接带，所述四方袋的侧壁固定连接有与第一粘接带匹配的第二粘接带，所述顶盖的上端侧壁开设有两个开口，两个所述开口密封连接有安装块，所述安装块的侧壁开设有通气孔，所述安装块的侧壁转动连接有与通气孔匹配的密封盖，所述四方袋的两侧侧壁均固定连接有绳带。
本实用新型利用拉链、密封带、粘接带从而方便的合上顶盖并保证密封效果，为厌氧生物提供舒适的环境，并打开密封盖从通孔通入空气，方便方便打开顶盖，取出制备好的饲料。
权利要求书1页 说明书3页 附图2页CN 209669203 U 2019.11.22C N 209669203U权 利 要 求 书1/1页CN 209669203 U1.一种青贮饲料制备用青贮袋，包括四方袋(1)，其特征在于，所述四方袋(1)的上端侧壁通过拉链(2)连接有顶盖(3)，所述四方袋(1)中设有编织袋(4)，所述顶盖(3)的侧壁固定连接有密封带(5)，所述密封带(5)远离顶盖(3)的侧壁固定连接有第一粘接带(6)，所述四方袋(1)的侧壁固定连接有与第一粘接带(6)匹配的第二粘接带(7)，所述顶盖(3)的上端侧壁开设有两个开口，两个所述开口密封连接有安装块(8)，所述安装块(8)的侧壁开设有通气孔，所述安装块(8)的侧壁转动连接有与通气孔匹配的密封盖(9)，所述四方袋(1)的两侧侧壁均固定连接有绳带(10)。

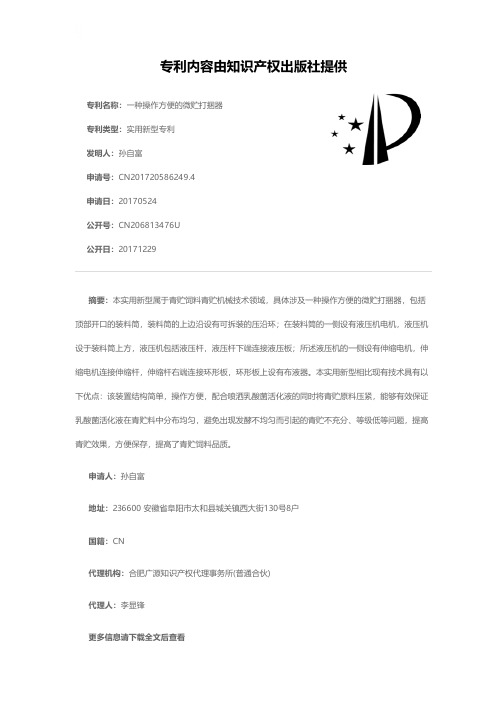

一种操作方便的微贮打捆器[实用新型专利]
![一种操作方便的微贮打捆器[实用新型专利]](https://img.taocdn.com/s3/m/df7ef2b53b3567ec112d8a18.png)
专利名称：一种操作方便的微贮打捆器专利类型：实用新型专利
发明人：孙自富
申请号：CN201720586249.4
申请日：20170524
公开号：CN206813476U
公开日：
20171229
专利内容由知识产权出版社提供
摘要：本实用新型属于青贮饲料青贮机械技术领域，具体涉及一种操作方便的微贮打捆器，包括顶部开口的装料筒，装料筒的上边沿设有可拆装的压沿环；在装料筒的一侧设有液压机电机，液压机设于装料筒上方，液压机包括液压杆，液压杆下端连接液压板；所述液压机的一侧设有伸缩电机，伸缩电机连接伸缩杆，伸缩杆右端连接环形板，环形板上设有布液器。
本实用新型相比现有技术具有以下优点：该装置结构简单，操作方便，配合喷洒乳酸菌活化液的同时将青贮原料压紧，能够有效保证乳酸菌活化液在青贮料中分布均匀，避免出现发酵不均匀而引起的青贮不充分、等级低等问题，提高青贮效果，方便保存，提高了青贮饲料品质。
申请人：孙自富
地址：236600 安徽省阜阳市太和县城关镇西大街130号8户
国籍：CN
代理机构：合肥广源知识产权代理事务所(普通合伙)
代理人：李显锋
更多信息请下载全文后查看。
一种畜牧养殖饲料青贮打包机[实用新型专利]
专利名称：一种畜牧养殖饲料青贮打包机专利类型：实用新型专利
发明人：李大龙,聂兴泽,王云锋,郭凯,顾国强申请号：CN202021268008.3
申请日：20200701
公开号：CN212650119U
公开日：
20210305
专利内容由知识产权出版社提供
摘要：本实用新型公开一种畜牧养殖饲料青贮打包机，属于畜牧养殖技术领域，包括支架，所述支架的底部安装有移动轮，所述支架顶部的一侧设置有打捆机构，且打捆机构上设置有输送带，所述支架顶部远离打捆机构的一侧设置有包膜机构，且包膜机构上安装有定位机构，所述支架一端的中间位置处设置有薄膜仓，所述定位机构包括支撑板。
本实用新型通过套管、压杆、活塞、弹簧组成的挤压机构的设置，配合伸缩气缸以及裁切刀进行使用，使得装置能够进行自动的裁切以及固定，同时配合胶箱进行使用，使得挤压机构在进行挤压固定的同时能够将胶箱内部的胶水排出粘连在薄膜上，方便在打包完成之后对薄膜的两端进行固定，实用性更高，且使用更加方便。
申请人：李大龙
地址：157599 黑龙江省牡丹江市穆棱市八面通镇东风路224号
国籍：CN
更多信息请下载全文后查看。
一种打捆作业机总成[实用新型专利]
专利名称：一种打捆作业机总成专利类型：实用新型专利
发明人：张培坤,王又沐
申请号：CN202022215203.6申请日：20200930
公开号：CN212354540U
公开日：
20210115
专利内容由知识产权出版社提供
摘要：本实用新型涉及棉花打捆机领域，特别涉及一种打捆作业机总成，包括储棉箱、喂料机构、打捆机构、喂膜打包机构和包边机构；在储棉箱中的籽棉通过箱底传送带向作业方向后方输送，再经过提升输送带将籽棉向作业方向后上方提升输送，使籽棉匀速落入容纳腔内，在籽棉自身重力和打包输送带的转动作用下，使籽棉在松弛的打包输送带和固定侧板形成的容纳腔内形成紧实的圆捆，然后驱动打包输送带反向转动，通过喂膜辊转动带动膜筒转动，将膜筒表面的包装膜引入至打包输送带与圆捆圆周面之间的间隙，紧密包裹在圆捆的圆周面，从而实现储棉、喂料、打捆和包膜一体化作业。
申请人：福建永顺机械有限公司
地址：353500 福建省南平市松溪县经济开发区
国籍：CN
代理机构：福州市博深专利事务所(普通合伙)
代理人：林振杰
更多信息请下载全文后查看。
青贮饲料螺旋压缩包装机[实用新型专利]
专利名称：青贮饲料螺旋压缩包装机专利类型：实用新型专利
发明人：陈炳钿,陈鑫珠,刘景,缪伏荣申请号：CN201821309243.3
申请日：20180815
公开号：CN209160206U
公开日：
20190726
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种青贮饲料螺旋压缩包装机，包括机架，所述机架下部设置有底板，底板上侧设置有横截面为方形的压缩箱，压缩箱上方设置有可上下运动并且向下运动时将压缩箱内青贮饲料压实的压板，所述压缩箱内套装有包装袋，所述包装袋为由内层的塑料袋和外层的网袋形成的双层结构。
本实用新型青贮饲料螺旋压缩包装机克服现有打捆包装机需要较长时间的缺点，压缩包装用时短，加工快，工效高，压缩更紧密，氧气排除更干净，青贮效果好，青贮饲料品质更佳。
申请人：福建省农业科学院畜牧兽医研究所
地址：350013 福建省福州市晋安区新店埔档
国籍：CN
代理机构：福州元创专利商标代理有限公司
代理人：蔡学俊
更多信息请下载全文后查看。
青贮饲料全混合日粮制备一体机用自动抓捆破膜装置[实用新型专利]
专利名称：青贮饲料全混合日粮制备一体机用自动抓捆破膜装置
专利类型：实用新型专利
发明人：张钦山,张翔,武连兵,张忠良
申请号：CN201921235414.7
申请日：20190801
公开号：CN210192045U
公开日：
20200327
专利内容由知识产权出版社提供
摘要：本实用新型提出一种青贮饲料全混合日粮制备一体机用自动抓捆破膜装置，包括抓捆装置、除膜装置、划刀装置和挂接装置，挂接装置包括挂接杆和云台，抓捆装置包括与挂接杆前端转动连接的主杆，主杆的一端设置有抓捆转动驱动缸，主杆上设置有连接座和固定座，连接座上设置有抓捆驱动缸，抓捆驱动缸的活动端设置有夹持爪，夹持爪与固定座转动连接，固定座的底部设置有插针，主杆的另一端设置有除膜装置，除膜装置包括除膜驱动缸和退膜板，划刀装置包括垂直划刀装置和水平划刀装置，水平划刀装置上设置有压力报警器。
本实用新型能够自动抓捆以及除膜，机械化程度高，有利于提高生产效率且降低了成本，设计合理、结构简单，适合大规模推广。
申请人：肥城市畜丰农牧机械有限公司
地址：271600 山东省泰安市肥城市现代农机产业园
国籍：CN
代理机构：济南誉琨知识产权代理事务所(普通合伙)
代理人：庞庆芳
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920228167.1
(22)申请日 2019.02.20
(73)专利权人 河北省农业机械化研究所有限公
司
地址 050051 河北省石家庄市新华区和平
西路630号
(72)发明人 陈林 张亚振 张秀平 袁兴茂
范国昌 陈敬者 赵金
(74)专利代理机构 石家庄元汇专利代理事务所
(特殊普通合伙) 13115
代理人 张建茹
(51)Int.Cl.
A01D 39/00(2006.01)
A23N 17/00(2006.01)
(54)实用新型名称一种具备撒施添加剂功能的青贮捆裹联合作业机(57)摘要本实用新型涉及一种具备撒施添加剂功能的青贮捆裹联合作业机，包括机架、沿草料输送方向依次设置在机架上的牵引架、捡拾输送单元、打捆机、包膜机及设置于机架下方的行走轮，捡拾输送单元与打捆机之间设置有固体添加剂撒施装置，固体添加剂撒施装置包括储料箱及与储料箱的出料口连接的排料管，排料管与出料口之间设置有带有驱动电机的旋转槽轮，排料管包括与旋转槽轮配套的入料口和位于入料口下方的扇形落料通道，扇形落料通道的入口处均匀设置有一组导向栅板，节省人力劳动，提高青贮饲
料的加工效率。
权利要求书1页 说明书3页 附图2页CN 209609219 U 2019.11.12
C N 209609219
U
权 利 要 求 书1/1页CN 209609219 U
1.一种具备撒施添加剂功能的青贮捆裹联合作业机，包括机架(1)、沿草料输送方向依次设置在机架(1)上的牵引架(2)、捡拾输送单元(3)、打捆机(4)、包膜机(5)及设置于机架(1)下方的行走轮(6)，其特征在于：所述的捡拾输送单元(3)与打捆机(4)之间设置有固体添加剂撒施装置，所述的固体添加剂撒施装置包括储料箱(7)及与储料箱(7)的出料口(8)连接的排料管(9)，排料管(9)与出料口(8)之间设置有带有驱动电机(10)的旋转槽轮(11)。
2.根据权利要求1所述的一种具备撒施添加剂功能的青贮捆裹联合作业机，其特征在于：所述的排料管(9)包括与旋转槽轮(11)配套的入料口(12)和位于入料口(12)下方的扇形落料通道(13)。
3.根据权利要求2所述的一种具备撒施添加剂功能的青贮捆裹联合作业机，其特征在于：所述的扇形落料通道(13)的入口处均匀设置有一组导向栅板(14)。
4.根据权利要求1所述的一种具备撒施添加剂功能的青贮捆裹联合作业机，其特征在于：所述的排料管(9)上端连接有送料风机(15)。
5.根据权利要求1所述的一种具备撒施添加剂功能的青贮捆裹联合作业机，其特征在于：所述的机架(1)上还设置有发电机组(16)，发电机组(16)分别与捡拾输送单元(3)、旋转槽轮(11)、打捆机(4)及包膜机(5)的动力驱动端连接。
6.根据权利要求1所述的一种具备撒施添加剂功能的青贮捆裹联合作业机，其特征在于：所述的驱动电机(10)为带有调速开关的调速电机。
2。
