集成直流稳压电源的设计要点
集成直流稳压电源的设计(晟哥)
引言随着科技的发展，电气、电子设备已经广泛的应用于日常、科研、学习等各个方面。
电源作为电气、电子设备必不可少的能源供应部件，需求日益增加，而且对电源的功能、稳定性等各项指标也提出了更高的要求。
对电源的研究和开发已经成为新技术、新设备开发的重要环节，在推动科技发展中起着重要作用。
本设计主要用串联型稳压电路设计直流稳压电源，通过相关知识计算出各电路中各个器件的参数，使电路性能达到设计要求中的电压调整率，电流调整率，负载调整率，纹波电压等各项指标。
1 绪论1.1 直流稳压电源概述在电子电路及电子设备中，通常都需要电压稳定的直流电源供电，作为电子电路中必不可少的组成部分，它的作用之一是为各级电路中的三极管提供合适的偏置，其次是作为整个电子电路能量来源。
常见的供电方式有两种，一种是采用干电池、蓄电池或其他形式如光电池等向电路供电，这种供电方式是用化学能或其他形式的能量转化为电能之后，向电路提供能量，其缺陷在于能量的使用要受实际条件（如电池的容量）的限制；另一种是利用电网向电路供电，这种供电方式是把电网的交流电经过降压、整流、滤波和稳压之后，转化为直流电向电路提供能量，其优势在于电网所提供的能量是源源不断的。
小功率稳压电源的组成可以用图1-1表示，它是由电源变压器、整流、滤波和稳压电路等四部分组成。
图1-1 直流稳压电源结构图和稳压过程电源变压器是将交流电网220V的电压变为所需要的电压值，然后通过整流电路将交流电压变成脉动的直流电压。
由于此脉动的直流电压还含有较大的纹波，必须通过滤波电路加以滤除，从而得到平滑的直流电压。
但这样的电压还随电网电压波动（一般有±10%左右的波动）、负载和温度的变化而变化。
因而在整流、滤波电路之后，还需接稳压电路。
稳压电路的作用是当电网电压波动、负载和温度变化时，维持输出直流电压稳定。
当负载要求功率较大、效率高时，常采用开关稳压电源。
在电子设备中，所需的直流电能比较小，一般在千瓦以下，但要求电压的稳定性较高。
集成直流稳压电源设计实验报告
集成直流稳压电源设计实验报告一、实验目的1. 掌握集成直流稳压电源的基本原理及组成。
2. 学习使用常用电子元件，如电阻、电容、二极管和集成稳压器。
3. 掌握直流稳压电源的设计与调试方法。
4. 培养实际动手能力和分析解决问题的能力。
二、实验原理集成直流稳压电源是一种将不稳定直流电压转换成稳定直流电压的装置。
其基本原理是利用集成稳压器进行电压调整，以达到稳定输出的目的。
集成稳压器内部包含误差放大器、调整管和保护电路等，能够根据输入电压的变化自动调整输出电压，使输出电压保持稳定。
三、实验步骤1. 准备实验器材：电源变压器、整流二极管、滤波电容、集成稳压器（如7805）、负载电阻、万用表等。
2. 设计电路：根据实验原理，设计出符合要求的电路图。
3. 搭建电路：按照电路图，将各个元件连接起来，搭建出直流稳压电源。
4. 调试电路：检查电路连接无误后，接通电源，观察输出电压是否稳定。
如不稳定，需检查电路连接及元件是否正常，并调整相关元件参数，直至输出电压稳定。
5. 数据记录：记录实验过程中测量的数据，如输入电压、输出电压、负载电流等。
6. 实验总结：分析实验结果，总结实验经验，写出实验报告。
四、实验结果与分析1. 实验数据记录2. 根据实验数据，可以得出以下结论：（1）在输入电压变化的情况下，输出电压保持稳定，符合设计要求。
（2）随着输入电压的增大，负载电流也相应增大，符合电流随电压增大而增大的规律。
（3）实验过程中未出现异常现象，电路工作正常。
3. 分析实验结果：通过本次实验，我们掌握了集成直流稳压电源的基本原理及组成，学会了使用常用电子元件和调试方法。
在实验过程中，我们发现集成稳压器的性能对输出电压的稳定性有很大影响，因此选择合适的集成稳压器是设计直流稳压电源的关键之一。
此外，电路元件的参数选择和连接方式也对输出电压的稳定性有一定影响。
为了获得更稳定的输出电压，可以通过优化电路设计、选用高品质元件和加强电路保护等方法来提高电源的性能。

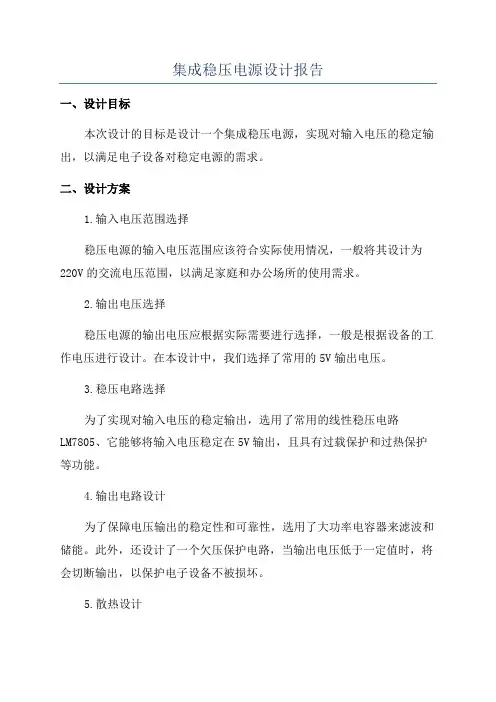

集成稳压电源设计报告
集成稳压电源设计报告一、设计目标本次设计的目标是设计一个集成稳压电源，实现对输入电压的稳定输出，以满足电子设备对稳定电源的需求。
二、设计方案1.输入电压范围选择稳压电源的输入电压范围应该符合实际使用情况，一般将其设计为220V的交流电压范围，以满足家庭和办公场所的使用需求。
2.输出电压选择稳压电源的输出电压应根据实际需要进行选择，一般是根据设备的工作电压进行设计。
在本设计中，我们选择了常用的5V输出电压。
3.稳压电路选择为了实现对输入电压的稳定输出，选用了常用的线性稳压电路LM7805、它能够将输入电压稳定在5V输出，且具有过载保护和过热保护等功能。
4.输出电路设计为了保障电压输出的稳定性和可靠性，选用了大功率电容器来滤波和储能。
此外，还设计了一个欠压保护电路，当输出电压低于一定值时，将会切断输出，以保护电子设备不被损坏。
5.散热设计稳压电源设计中，由于线性稳压芯片会产生一定的热量，所以需要进行散热设计。
选用了铝制散热片和散热风扇，将热量快速散发，保持芯片的正常工作温度。
三、设计流程1.线路设计按照设计方案，绘制线路图，并进行线路布局设计。
确保线路布局合理，减少电路干扰和串扰。
2.元件选型根据设计需求，选取合适的元件。
包括电阻、电容、稳压芯片、保险丝等。
选型时需要考虑其额定电压、电流、功率等参数。
3.PCB设计进行PCB设计，将线路图转化为PCB布局。
保证元件之间的连接正确，线路走线清晰。
在设计中，还应考虑到电磁兼容性和散热问题。
4.PCB制作将PCB设计文件导出，并进行PCB制作。
注意保持制板质量和精度，确保线路通畅和稳定。
5.元件焊接将选好的元件焊接到PCB板上。
要进行焊点检查，确保焊接质量。
焊接完成后进行一些简单的线路测试，以确保电路正常。
6.整机组装将焊接好的PCB板进行整机组装。
包括安装散热片、散热风扇、外壳等。
7.电路测试进行电路的稳定性测试。
连接输入电源和待测试的设备，检查输出电压是否稳定，以及过载和过压保护功能的正常性。
集成直流稳压电源的制作与调试
2√2
最大反向电压： 最大反向电压： URM =√2 U2 整流二极管的选择： 整流二极管的选择： 波动） （考虑电网±10% 波动） 考虑电网±
{
1.1U2 IF > 0.45 RL UR >1.1√2 U2
滤波电路
～220V 50Hz U2 C Uo RL Uo
0
2
3
4
ωt
T 滤波电容的选择： 滤波电容的选择： RL C = （3～5） 2 ～ ） 一般选几十至几千微法的电解电容， 一般选几十至几千微法的电解电容，耐压 > 1.1√2U2
实验中应注意的问题
连接变压器电源线（ 1. 连接变压器电源线（220V）时，注意 ） 安全！ 安全！ 三端稳压器输出大电流时， 2. 三端稳压器输出大电流时，要用散热 片。 电源输出端不能短路 否则烧毁电源 输出端不能短路， 电源。 3. 电源输出端不能短路，否则烧毁电源。 注意电解电容的极性。 4. 注意电解电容的极性。 测量电压时， 5. 测量电压时，注意分清交流和直流。
三端集成稳压器
三端集成稳压器： 三端集成稳压器： W78XX系列 ——输出稳定正电压 系列 输出稳定正电压 W79XX系列 ——输出稳定负电压 系列 输出稳定负电压 XX两位数字代表输出电压值 两位数字代表输出电压值 使用时需注意： 使用时需注意： 1. 防止输入端，输出端接反； 防止输入端，输出端接反； 2. 防止稳压器浮地； 防止稳压器浮地； 3. 防止稳压器输入端短路； 防止稳压器输入端短路； 4. 电流大时需加散热片。 电流大时需加散热片。
集成直流稳压电源的设计 集成直流稳压电源的设计
电信一班 六组 2011.10.9
实验目的
1. 掌握集成直流稳压电源的实验方法。 掌握集成直流稳压电源的实验方法。 2. 掌握用变压器、整流二极管、滤波电 掌握用变压器、整流二极管、 容和集成稳压器来设计直流稳压电源 的方法。 的方法。 3. 掌握直流稳压电源的主要性能指标及 参数的测试方法。 参数的测试方法。 4. 为下一个综合实验——烟雾报警器电 为下一个综合实验—— ——烟雾报警器电 路提供电源。 路提供电源。
集成直流稳压电源设计说明书
集成直流稳压电源设计说明书学生姓名：XX学号：XXXXX专业班级：XXXX XX报告提交日期：XXXXX湖南理工学院物电学院引言电源是各种电子设备比不可少的组成部分，其性能的优劣直接关系到电子设备的技术指标及能否安全可靠地工作。
目前常用的直流稳压电源分为线性电源和开关电源两大类。
随着集成电路的飞速发展，稳压电路也迅速实现集成化，市场上已有大量生产的各种型号的单片集成稳压电路。
它和分立的晶体管电路比较，具有很多突出的优点，主要体现在体积小、重量轻、耗电少、可靠性高、运行速度快，且调试方便、使用灵活，易于进行大批量自动化生产。
因此，广泛地用于各种电子设备。
目录一、设计任务及要求二、基本原理与分析三、集成稳压器1、集成稳压器的分类2、三端集成稳压器四、稳压电源的技术指标及对稳压电源的要求1、稳压电源的技术指标2、稳压电源的要求五、电路设计1、设计思路2、直流稳压电源的组成3、单元电路的设计4、总电路图六、总结七、参考文献一、设计任务及要求1. 设计任务设计一集成直流稳压电源，满足：（1）当输入电压在220V交流时，输出直流电压为6V；（2）输出纹波电压小于5mv，稳压系数<=0.01；（3）具有短路保护功能；（4）最大输出电流为:Imax＝1.0A；2．设计要求（1）电源变压器只做选择性设计；（2）合理选择集成稳压器；（3）完成全电路理论设计、绘制电路图；（4）撰写设计报告。
（5）通过集成直流稳压电源的设计，要求学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。
二、基本原理与分析集成稳压器是将稳压电路中的各种元器件（电阻、电容、二极管、三极管等）集成化，同时做在一个硅片上，或者将不同芯片组成一个整体而成为稳压集成电路或电源模块。
线性集成稳压器的基本构成如图1所示，它主要由基准电压、比较放大器、取样电路、调整电路、启动电路和保护电路组成。
图1 线性集成稳压器的基本构成当输出电压发生变化时，取样电路取出部分输出电压进行比较，通过比较放大器将误差信号放大后，送到调整管基极，推动调整管调整其管压降，达到稳定输出电压的目的。
直流稳压电源的设计
4.4设计项目4.4.1集成直流稳压电源的设计一、实验目的通过集成直流稳压电源的设计、安装和调试，要求学会：(1)选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源；(2)掌握直流稳压电路的调试及主要技术指标的测试方法。
二、设计任务1.集成稳压电源的主要技术指标(1)同时输出±1.5,电压、输出电流为2A。
(2)输出纹波电压小于5mV，稳压系数小于5X103；输出内阻小于0.1Q(3)加输出保护电路，最大输出电流不超过2A。
2.设计要求(1)电源变压器只做理论设计。
(2)合理选择集成稳压器及扩流二极管。
(3)保护电路拟采用限流型。
(4)完成全电路理论设计、安装调试、绘制电路图，自制印刷板。
(5)撰写设计报告、调试总结报告及使用说明书。
三、基本原理1.直流稳压电源的基本原理直流稳压电源一般由电源变压器T、整流滤波电路及稳压电路组成，基本框图如图4.5所示。
各部分电路的作用如下：220V图4.5直流稳压电源基本组成框图(1)电源变压器T的作用是将电网220V的交流电压变换成整流滤波电路所需要的交流电压"1。
变压器副边与原边的功率比为P P =门2' 1式中，n为变压器的效率。
（2）整流滤波电路整流电路将交流电压"1变换成脉动的直流电压。
再经滤波电路滤除纹波，输出直流电压U1。
常用的整流滤波电路有全波整流滤波、桥式整流滤波、倍压整流滤波电路如图 4.6（a）、（b）及（c）所示。
（a）全波整流电容滤波电路（b）桥式整流电容滤波电路（c）二倍压整流滤波电路图4.6几种常见整流滤波电路各滤波电容C满足：R1C =（3 〜5 ） ?式中T为输入交流信号周期；R L为整流滤波电路的等效负载电阻。
I（3）三端集成稳压器常用的集成稳压器有固定式三端稳压器与可调式三端稳压器（均属电压串联型），下面分别介绍其典型应用。
①固定三端集成稳压器正压系列：78XX系列，该系列稳压块有过流、过热和调整管安全工作区保护，以防过载而损坏。
直流稳压电源设计方案
直流稳压电源设计方案直流稳压电源是一种常用的电源，可以为电子设备提供稳定可靠的电源供应。
在设计直流稳压电源时，需要考虑电压稳定性、负载适应性、过载保护等因素。
以下是一个设计方案，包括电路原理、材料清单和工作原理的详细说明。
一、设计原理1.电路原理图```+-----------+输入电+-----+-----++---+---+桥整+---+---++---+---+滤波电+---+---++---+---+稳压电+---+---++---+---+输出负+---+---+```2.材料清单-桥整流电路：4个二极管-滤波电容：1个电解电容- 稳压电路：1个稳压器（如Zener二极管或稳压集成电路）-输出负载：根据实际需要选择二、工作原理1.输入电源：将交流电源通过变压器降压后，输入到电路中。
2.桥整流：使用4个二极管组成的桥形电路，将交流电转换为直流电。
3.滤波电容：将经过桥整流后的脉动直流电压通过电解电容进行滤波，使电压更接近直流。
4.稳压电路：选择合适的稳压器，根据需要设定输出的稳定直流电压。
5.输出负载：将稳压电路的输出端连接到所需的电子设备上，为其提供稳定的电源供应。
三、设计注意事项1.选择合适的稳压器：根据所需的输出电压和电流，选择合适的稳压器。
常见的稳压器有Zener二极管和稳压集成电路，根据实际需要选择。
2.滤波电容的选择：根据所需的输出电压和电流，选择合适的电解电容。
滤波电容的容值较大时，可以滤除更多的脉动电压，但同时也会增加电路的成本和体积。
3.过载保护：为了保护稳压电源和负载，可以在输出端添加过载保护电路，以防止电流过大造成损坏。
4.散热设计：如果直流稳压电源输出功率较大，需要考虑散热问题。
可以在稳压电路上设置散热器，以保证电路的长时间稳定工作。
总之，直流稳压电源的设计需要综合考虑电压稳定性、负载适应性、过载保护和散热等因素。
可以根据实际需要选择合适的稳压器和滤波电容，并合理设计电路结构和参数，以实现稳定可靠的电源供应。
集成直流稳压电源设计报告
电子电工教学基地集成直流稳压电源的设计一【设计目的及要求】1、设计目的（1）掌握集成直流稳压电源的实验方法。
（2）掌握用变压器、整流二极管、滤波电容和集成稳压器来设计直流稳压电源的方法。
（3）掌握直流稳压电源的主要性能指标及参数的测试方法。
2、设计要求（1）设计一个双路直流稳压电源。
（2）输出电压 Uo = ±12V ，最大输出电流 Iomax = 1A 。
（3）输出纹波电压ΔUop-p ≤ 5mV，稳压系数 SU ≤ 5×10-3 。
（4）选作：输出5V的电压。
二【电路框图及原理图】三【设计思想及基本原理分析】1、设计思想（1）确定电源变压器副边电压值A．要设计输出12V，电流1A的直流稳压电源，并使7812正常工作，必须保证输入与输出间维持大于2V的压降。
因此，7812输入端的直流电压必须大于14V。
B．根据经验可取U=1.2Uef ，若想在7812输入端获得14V电压，副边电压有效值Uef=U/1.2=14/1.2=11.7VC．考虑到整流电路的压降最小为 1.4V（两个二极管串联），副边电压电压有效值应为13.1V。
再考虑电网10%波动时，故副边电压可取15V。
（2）确定整流桥型号考虑到电路中会出现冲击电流，整流桥的额定电流最少是工作电流的2~3倍。
选择RS307（3A，耐压1000V）可留有很大的富裕量，满足要求。
（3）确定滤波电容A．确定滤波电容C1前要先求出Ri及τ值B．求Ri时，电流为1A，7812输入端的电压为14V，所以Ri=14ΩC．通常取时间常数τ=(3~5)T/2，T=0.02s，取τ=1.5T=0.03s则滤波电容C1=0.03/14=2.14mF，可以选购2200μF，耐压25V的电解电容。
（4）确定去耦电容去耦电容C2、C3是三端稳压芯片要求的，用来滤除高频分量防止自激，其值可以在0.1~0.47 μF之间选取。
取C2 =330nF， C3 =100nF（5）确定三端稳压器根据实验要求，选择了7805，7812和7912稳压芯片，分别输出5V，12V和-12V 稳定电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要随着科技的发展，电器，电子设备已经广泛的应用于日常，科研，学习等各个方。
电源作为电气，电子设备无可或缺的能源供应部件，需求日益增加，而且对电源的功能和稳定性也提出了要求。
本课程设计目的在于培养同学们自主设计制作的能力，同时学会应用仿真软件对设计电路进行模拟分析。
电源作为通信电路中必不可少的重要组成部分，它受到越来越多的重视。
在电子线路的相关应用中, 电源是其必不可少的部分, 电源系统质量的优劣和性能的可靠性直接决定着整个电子设备的质量。
直流稳压电源作为直流能量的提供者, 在各种电子设备中有着极其重要的地位, 它的性能良好与否直接影响到电子产品的精度、稳定性和可靠性。
随着电子技术的日益发不太复杂的电子线路发展到今天具有较强功能的模块。
人们对电源的质量、功能和性能要求也随之变得越来越高。
本文介绍一种以可调式稳压器为核心组成的正负输出可调的直流稳压电源。
该电源主要由电源变压器、单相桥式整流电路、滤波电路和稳压电路等部分所组成。
本设计的主要内容是围绕着如何使串联可调直流稳压电源输出直流电压稳定、脉动成分减小而展开的。
首先介绍了稳压电源的设计方法，接着介绍了电容滤波电路的性能特点，然后介绍了各单元电路设计仿真，并在电路中采用了提高稳定度，提高温度稳定性及限流型过流保护电路的具体措施，以确保电路安全稳定的工作。
因此，直流稳压电源的设计具有重要的意义。
在本文中，首先对稳压电路原理进行分析。
其次，根据设计标准搭建典型的电路进行分析，最后，对整个电路进行总结。
关键词：直流稳压;电源; 整流;滤波;稳压;目录1 绪论 ---------------------------------------------------------------------------------------------------- 12 设计任务 ----------------------------------------------------------------------------------------------- 32.1课程设计的目的及意义 ----------------------------------------------------------------------- 32.2课程设计任务与要求 -------------------------------------------------------------------------- 32.3实验器材 ----------------------------------------------------------------------------------------- 32.4课程设计技术指标 ----------------------------------------------------------------------------- 33 集成直流稳压电源的工作原理 -------------------------------------------------------------------- 43.1 集成直流稳压电源的概述------------------------------------------------------------------- 43.1.1直流稳压电源的基本原理 ------------------------------------------------------------- 43.2.电源变压器及整流滤波 ----------------------------------------------------------------------- 43.3.三端集成稳压器 -------------------------------------------------------------------------------- 44 电路设计与调试---------------------------------------------------------------------------------------- 64.1 集成直流稳压电源的设计与调试 ---------------------------------------------------------- 64.1.1直流稳压电源的参数计算------------------------------------------------------------ 64.1.2 直流稳压电源元器件---------------------------------------------------------------- 74.1.3 直流稳压电源总原理图------------------------------------------------------------- 74.1.4集成直流稳压电源电路板实物图--------------------------------------------------- 85 实验结果分析------------------------------------------------------------------------------------------- 95.1 集成直流稳压电源结果分析 ---------------------------------------------------------------- 95.1.1 整流滤波电路输出结果分析 ----------------------------------------------------- 95.1.2 直流稳压电路的输出分析结果 ----------------------------------------------------105.1.3 误差分析------------------------------------------------------------------------------106 总结 ------------------------------------------------------------------------------------------------------ 11 致谢 --------------------------------------------------------------------------------------------------------- 11 参考文献 ---------------------------------------------------------------------------------------------------131 绪论1.1直流稳压电源的概述电子设备用直流稳压电源的历史大约有五十年了。
五十年来出现了各种各样的直流稳压电源，但根据稳压的方式，一般可归纳为三大类：线性电源、铁磁谐振电源和开关电源。
线性直流稳压电源中的调整元件工作在线性放大状态，是一种连续调整输出电压的方法，所以称之谓线性电源。
按调整元件对于未稳定的输入直流电压和负载的连接方式可以分为串联调整式和并联调整式两种。
调整元件可以是电子管或晶体管。
电子管稳压电源中的调整元件、放大元件、基准电压稳压管等都是电子管的。
随着半导体工业的发展，到六十年代初期使用晶体三极管、二极管的晶体管稳压电源就取代了电子管稳压电源，直流稳压电源就由第一代而进入第二代。
铁磁谐振电源主要是指恒压变压器整流方式这一类。
这种电源的优点是简单、可靠和成本低，曾广泛应用于对体积和重量要求不高的场合。
它能有效地隔离来自电网的噪声，而且没有过电压的危险，不需要过电压保护电路。
它的缺点是体积大而笨重；对电网频率变化敏感；负载稳定度不高。
1 9 6 6 年前后又出现了参数变压器。
参数变压器由LC 并联谐振电路组成, 本质上是一个功率振荡器。
它具有很好的滤波性能和稳压性能, 有过载、过压、欠压保护作用。
参数变压器有许多优良特性, 人们认为它是有发展前途的。
所谓开关式直流稳压电源系指以开关工作方式控制输出电压的直流稳压电源。
四十年代发展起来的磁放大器开关式直流稳压电源是利用铁芯的“饱和”、“非饱和”两种状态进行开关控制的，那是一种低频磁放大器。
五十年代后期到六十年代盛行的可控硅相控整流方式也属于开关电源一类。
六十年代初出现了脉宽调制型开关式直流稳压电源。
七十年代初开始迅速发展了高频开关功率变换技术、主要是指变换器方式的高频开关式直流稳压电源。
这是当代一种先进的直流稳压电源, 是第三代的直流稳压电源。
1.2本文研究的主要内容通过集成直流稳压电源的设计，安装和调试，学会选择变压器、整流二极管、滤波电容、集成稳压器及相关元器件设计直流稳压电源；掌握直流稳压电路的调试及主要技术指标的测试方法。
设计基本要求：1、根据设计要求确定直流稳压电源的设计方案，计算和选取元件参数。
2、完成各单元电路和总体电路的设计，并用计算机绘制电路图。
3、完成电路的安装、调试，使作品能达到预定的技术指标。
4、给出测试各项技术指标的方法（包括所使用的仪器），撰写测试报告及使用说明书。
2 设计任务2.1课程设计的目的及意义通过集成直流稳压电源的设计，安装和调试，要求学会：（1）选择变压器，整流二极管，滤波电容及集成稳压器来设计直流稳压电源；（2）掌握直流稳压电路的调试及主要技术指标的测试方法。
2.2课程设计任务与要求（1）电路拟采用限流型（2）完成全源变压器只做理论设计（3）合理选择集成稳压器及扩流三极管（4）保护电电路理论设计，安装调试，绘制电路图，自制印刷版。
（5）撰写设计报告，调试总结报告。
2.3实验器材（1）计算机（2）示波器（3）PCB制作工具：包括：电烙铁，剪刀，焊锡丝。
，焊接剂，镊子等其他设计工具；（4）元器件：电阻，电位器，电容，交流电源，电源接插件，IC插座，导线等等2.4课程设计技术指标（1）同时输出±15V电压、输出电流为500mA；（2）输出纹波电压小于5mV，稳压系数小于5*10-3，输出内阻小于0.1Ω；（3）加输出保护电路，最大输出电流不超过2A。
3 集成直流稳压电源的工作原理3.1 集成直流稳压电源的概述3.1.1直流稳压电源的基本原理直流稳压电源一般由电源变压器、整流滤波电路及稳压电路组成，基本框图如下：图1-1 直流稳压电源的框图3.2.电源变压器及整流滤波（1）电源变压器的作用是将电网220V的交流电压变换成整流滤波电路所需要的交流电压。
