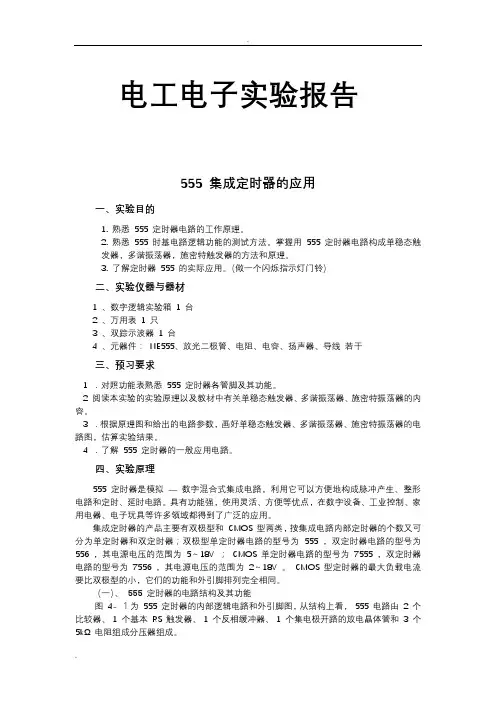

555集成定时器的应用试验报告
电工电子实验报告
555 集成定时器的应用
一、实验目的
1. 熟悉555 定时器电路的工作原理。
2. 熟悉555 时基电路逻辑功能的测试方法。掌握用555 定时器电路构成单稳态触
发器，多谐振荡器，施密特触发器的方法和原理。
3. 了解定时器555 的实际应用。（做一个闪烁指示灯门铃）
二、实验仪器与器材
1 、数字逻辑实验箱1 台
2 、万用表1 只
3 、双踪示波器1 台
4 、元器件：NE555、放光二极管、电阻、电容、扬声器、导线若干
三、预习要求
1 ．对照功能表熟悉555 定时器各管脚及其功能。
2 阅读本实验的实验原理以及教材中有关单稳态触发器、多谐振荡器、施密特振荡器的容。
3 ．根据原理图和给出的电路参数，画好单稳态触发器、多谐振荡器、施密特振荡器的电路图，估算实验结果。
4 ．了解55
5 定时器的一般应用电路。
四、实验原理
555 定时器是模拟—数字混合式集成电路，利用它可以方便地构成脉冲产生、整形电路和定时、延时电路。具有功能强，使用灵活、方便等优点，在数字设备、工业控制、家用电器、电子玩具等许多领域都得到了广泛的应用。
集成定时器的产品主要有双极型和CMOS 型两类，按集成电路部定时器的个数又可分为单定时器和双定时器；双极型单定时器电路的型号为555 ，双定时器电路的型号为556 ，其电源电压的围为5～18V ；CMOS 单定时器电路的型号为7555 ，双定时器电路的型号为7556 ，其电源电压的围为2～18V 。CMOS 型定时器的最大负载电流要比双极型的小，它们的功能和外引脚排列完全相同。
（一）、555 定时器的电路结构及其功能
图4- １为555 定时器的部逻辑电路和外引脚图，从结构上看，555 电路由2 个比较器、1 个基本RS 触发器、1 个反相缓冲器、1 个集电极开路的放电晶体管和3 个5k Ω电阻组成分压器组成。
图1-１555 逻辑电路图和引脚图
图1-2 555的功能表
典型应用
1. 用555 定时器构成单稳态触发器
图1-2 为由555 定时器和外接定时元件R 、C 构成的单稳态触发器。暂稳态的持续时间t w （即为延时时间）决定于外接元件R 、C 值的大小。
RC
T
1.1
w
通过改变R 、C 的大小，可使延时时间在几个微秒到几十分钟之间变化。当这种单稳态电路作为计时器时，可直接驱动小型继电器，并可以使用复位端（4 脚）接地的方法来中止暂态，重新计时。
图 1-2 单稳态触发器
2 、用 555 定时器构成多谐振荡器
如图 2 － 1(a) ，由 555 定时器和外接元件 R 1 、 R 2 、 C 构成多谐振荡器，脚 2 与脚 6 直接相连 。电路没有稳态 ， 仅存在两个暂稳态 ， 电路亦不需要外加触发信号电容在1/3VCC 和2/3VCC 之间充电和放电。 其波形如图 2 － 1 (b) 所示。输出信号的时间参数是：
21T w w w T T += C R R T w )(7.0212+= C R T w 227.0=
555 电路要求 R 1 与 R 2 均应大于或等于 1K Ω ，但 R 1 ＋ R 2 应小于或等于 3.3M Ω。外部元件的稳定性决定了多谐振荡器的稳定性， 555 定时器配以少量的元件即可获得较高精度的振荡频率和具有较强的功率输出能力。因此这种形式的多谐振荡器应用很广。
图 2-1 多谐振荡器
3 、施密特触发器
电路如图 3－1（ a ），只要将脚 2 、 6 连在一起作为信号输入端，即得到施密特触发器。图 3-1(b) 示出了 v i 和 v O 的波形图。 电路的电压传输特性曲线如图 3-1(c) 所示。 回差电压Vcc Vcc Vcc 3
13132V =-=?
图3-1 施密特触发器
4、实际应用（做一个闪烁指示灯门铃）
作品实际作用：发光二极管发光闪烁，便于夜间和光线不好的情境下，访客能轻易找到门铃……按下开关，此时扬声器鸣叫，指示灯常亮,告知主人。
（555构成方波振荡形式，平时开关断开时频率低达1HZ左右，每秒闪烁一次，开关按下后2.2M 的电阻被短路，555的振荡频率达到2KHZ以上，扬声器发声通知主人，LED变为连续发光。）
1、方案确定：在仿真环境下运行检测，确保实验可行性，为所需器材做准备……仿真是否成功是决定硬件制作成功重要过程。
图4- 1 闪烁指示灯门铃Proteus下仿真
2、仿真环境下的调试与验证，用仿真示波器观察C2两边（即A、B点）的振荡信号。如下图4-2 4-3
图4-2 开关断开状态下A、B点的信号
图4-3 常按开关后A、B点信号
通过仿真我们可以看到开关闭合后，当2.2M的电阻被短路后振荡频率增大到几千HZ以上，扬声器发声，LED变为连续发光。
3、扬声器两端电压电流必需是安全值，测得的结果如下图：用交流电压表测得最大电压值为1.06V。
交流电表表侧值
3、硬件制作：选择器材并检查好坏，由于没有22uf的电容，临时用两个47uf的电容串在一起组成接近23uf电容值。效果还行……
实物图
实物检验：所用仪器；直流电压源供电（5V），数字示波器。接好线路，检查后通电，打开仪器。
实物检验
用示波器观察开关闭合前后观察555产生振荡信号
用示波器观察开关闭合后后观察555产生振荡信号
总结：
555时基电路外加简单的RC电路后，可以构成精确的定时电路。电路结构简单，稳定性强，易于调整，这时仿真就显得十分重要，我们可以借助Multisim和Protues等实现硬件制作前的方案和选材工作。理论指导实际。…通过小制作，加深对555时基电路的理解，实物与仿真存在着差异，只有理论实践结合才能达到效果。
555定时器的典型应用电路
555定时器的典型应用电路 单稳态触发器 555定时器构成单稳态触发器如图22-2-1所示，该电路的触发信号在2脚输入，R和C是外接定时电路。单稳态电路的工作波形如图22-2-2所示。 在未加入触发信号时，因u i=H，所以u o=L。当加入触发信号时，u i=L，所以u o=H，7脚内部的放电管关断，电源经电阻R向电容C充电，u C按指数规律上升。当u C上升到2V CC/3时，相当输入是高电平，5 55定时器的输出u o=L。同时7脚内部的放电管饱和导通是时，电阻很小，电容C经放电管迅速放电。从加入触发信号开始，到电容上的电压充到2V CC/3为止，单稳态触发器完成了一个工作周期。输出脉冲高电平的宽度称为暂稳态时间，用t W表示。 图22-2-1 单稳态触发器电路图 图22-2-2 单稳态触发器的波形图 暂稳态时间的求取： 暂稳态时间的求取可以通过过渡过程公式，根据图22-2-2可以用电容器C上的电压曲线确定三要素，初始值为u c(0)=0V，无穷大值u c(∞)=V CC，τ=RC，设暂稳态的时间为t w，当t= t w时，u c(t w)=2 V CC/3时。代入过渡过程公式[1-p205]
几点需要注意的问题： 这里有三点需要注意，一是触发输入信号的逻辑电平，在无触发时是高电平，必须大于2 V CC/3，低电平必须小于 V CC/3，否则触发无效。 二是触发信号的低电平宽度要窄，其低电平的宽度应小于单稳暂稳的时间。否则当暂稳时间结束时，触发信号依然存在，输出与输入反相。此时单稳态触发器成为一个反相器。 R的取值不能太小，若R太小，当放电管导通时，灌入放电管的电流太大，会损坏放电管。图22-2-3是555定时器单稳态触发器的示波器波形图，从图中可以看出触发脉冲的低电平和高电平的位置，波形图右侧的一个小箭头为0电位。 图22-2-3 555定时器单稳态触发器的示波器波形图 [动画4-5] 多谐振荡器 555定时器构成多谐振荡器的电路如图22-2-4所示，其工作波形如图22-2-5所示。 与单稳态触发器比较，它是利用电容器的充放电来代替外加触发信号，所以，电容器上的电压信号应该在两个阈值之间按指数规律转换。充电回路是R A、R B和C，此时相当输入是低电平，输出是高电平；当电容器充电达到2 V CC/3时，即输入达到高电平时，电路的状态发生翻转，输出为低电平，电容器开始放电。当电容器放电达到2V CC/3时，电路的状态又开始翻转。如此不断循环。电容器之所以能够放电，是由于有放电端7脚的作用，因7脚的状态与输出端一致，7脚为低电平电容器即放电。
实验4指导书 555定时器电路设计
实验4 555定时器电路设计 预习内容 阅读《电工电子实验教程》第6.5节中555集成定时器应用的内容。 预习实验的内容，自拟实验步骤和数据表格，完成理论设计，画出原理电路，选择所用元件名称、数量，熟悉元件引脚，手写预习报告。 一、实验目的 1．熟悉集成定时器555的工作原理及应用。 2．熟悉时钟信号产生电路的设计方法。 3．掌握使用定时器555设计多谐振荡器的方法。 二、知识要点 时钟信号在电子电路中有着非常重要的作用，而生成周期时钟信号的方法也有多种。比较常用的方法就是使用555定时器构成多谐振荡器。此电路广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。 555定时器是一种模拟和数字功能相结合的中规模集成器件。一般用双极性工艺制作的称为555，用CMOS工艺制作的称为7555。555定时器的电源电压范围宽，可在4.5V~16V 工作，7555可在3~18V工作，输出驱动电流约为200mA，因而其输出可与TTL、CMOS或者模拟电路电平兼容。555定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。 图5-1 555定时器的结构图和引脚分布图 1脚－GND，接地脚； 2脚－Trigger，低电平触发端； 3脚－Output，输出端； 4脚－Reset，复位端，低电平有效； 5脚－Control V oltage，电压控制端； 6脚－Threshold，阈值输入端； 7脚－Discharge，放电端； 8脚－V CC，电源端。 三、实验内容 题目：时钟信号发生电路设计 设计一个电路，能够产生时钟信号，要求信号频率可调，设计范围不小于500Hz~1000Hz，
基于555定时器闪光电路设计与制作
基于555定时器闪光电路设计与制作 我们主张，电子初学者要采用万能板焊接电子制作作品，因为这种电子制作方法，不仅能培养电子爱好者的焊接技术，还能提高他们识别电路图和分析原理图的能力，为日后维修、设计电子产品打下坚实的基础。 本文介绍555定时器的结构、引脚功能以及构成单稳态触发器、多谐振荡器、施密特触发器等电路，进一步掌握集成电路的使用方法，并利用多谐振荡器产生的脉冲信号控制二个发光二极管实现闪光电路。 一、基于555定时器闪光电路功能介绍 每辆车上电子装置在整个汽车制造成本中所占的比例由16%增至23%以上，目前电子技术的应用几乎已经深入到汽车所有的系统。汽车上的左、右闪光灯就是最普通的电子产品，今天我们就来学习如何使用555定时器设计闪光电路。 本制作套件就是利用555定时器设计的多谐振荡器，进而构成闪光电路，如图1所示。 图1 基于555定时器闪光电路成品图
二、基于555定时器闪光电路原理图 图2 基于555定时器闪光电路原理图 三、基于555定时器闪光电路工作原理 1、可调电阻的特性及用法 可调电阻也叫可变电阻，是电阻的一类，其电阻值的大小可以人为调节，以满足电路的需要。可以逐渐地改变和它串联的用电器中的电流，也可以逐渐地改变和它串联的用电器的电压，还可以起到保护用电器的作用。
图3 可调电阻100K可调范围 电位器是可调电阻的一种,通常是由电阻体与转动或滑动系统组成，即靠一个动触点在电阻体上移动，获得部分电压输出。 电位器的电阻体有两个固定端，通过手动调节转轴或滑柄，改变动触点在电阻体上的位置，则改变了动触点与任一个固定端之间的电阻值，从而改变了电压与电流的大小。
555定时器及其应用
实验六 555定时器及其应用 一．实验目的 1．熟悉555定时器的组成及功能。 2．掌握555定时器的基本应用。 3．进一步掌握用示波器测量脉冲波形的幅值和周期。 二．实验原理 555定时器（又称时基电路）是一个模拟与数字混合型的集成电路。按其工艺分双极型
该端不用时，应将该端串入一只0.01μF 电容接地，以防引入干扰。 7脚：放电端。该端与放电管集电极相连，用做定时器时电容的放电。 在1脚接地，5脚未外接电压，两个比较器A 1、A 2基准电压分别为CC CC V 3 1 ,V 32的情况下，555时基电路的功能表如表6—1示。
输出高电平时间
2）Vi接连续脉冲f = 512HZ，用示波器观察、记录Vi、V2、V C及V O的波形（以Vi为触发信号），测出V O的脉冲宽度t W，且与理论值相比较。 4.设计一个用555定时器构成的方波发生器，要求方波的周期为1ms，占空比为5%。 四．预习要求 1．搞清555定时器的功能和应用 2．理论计算出实验内容1多谐振荡器的输出方波的周期T 3．理论计算实验内容3 中2）输出脉冲宽度t W。 4．搞清图6—5中R1、C1微分电路的作用。V i为连续脉冲，对应地分析、画出V2的波形。 五．思考题 1．用两片555定时器设计一个间歇单音发生电路，要求发出单音频率约为1KHZ，发音时间约为0.5S，间歇时间约为0.5S。 2．图6—4电路中指出电容C充电途径、放电途径。写出振荡周期T和占空比表达式。理论计算出实验内容2、3两种情况下的占空比。 3．图6—5中，设微分电路的输入连续脉冲周期为T i，R1、C1的参数应如何选择？ 4．实验内容3中，如果不采用R1、C1微分电路，即V i直接接至定时器的2脚，是否还能得到原来脉冲宽度t w的输出脉冲。 六．实验仪器与器材 1．电子技术实验箱MS-ⅢA型1台 2．直流电源（+5V）DS-2B-12型1台 3．示波器5020B型1台 4．万用表MF-47型1只 5．555定时器1只
实验三++555定时器的应用仿真实验
电子技术仿真实验报告实验题目： 3 555定时器的应用仿真实验 班级： 姓名： 学号： 实验日期： 实验成绩：
实验三 555定时器的应用仿真实验 一、实验目的： 1、熟悉555定时器的工作原理。 2、掌握555定时器的典型应用。 3、掌握基于multisim 10.0的555定时器应用仿真。 二、实验原理： 555定时器是一种常见的集数字与模拟功能于一体的集成电路。通常只要外接少量的外围元件就可以很方便地构成施密特触发器、单稳态触发器和多谐振荡器等多种电路。其中： （1） 构成施密特触发器，用于TTL 系统的接口，整形电路或脉冲鉴幅等； （2）构成多谐振荡器，组成信号产生电路； （3）构成单稳态触发器，用于定时延时整形及一些定时开关中。 555应用电路采用这3种方式中的1种或多种组合起来可以组成各种实用的电子电路。 U1 LM555CM GND 1DIS 7OUT 3 RST 4VCC 8THR 6CON 5 TRI 2 GND ——1脚，接地；TRI ——2脚，触发输入；OUT ——3脚，输出；RES ——4脚，复 位（低电平有效）；CON ——5脚，控制电压（不用时一般通过一个0.01F 的电容接地）；THR ——6脚，阈值输入；DIS ——7脚，放电端；VCC ——8脚，+电源
1、 由555定时器构成多谐振荡器 （1） 接通电源时，设电容的初始电压0=c V ，此时TR V \TH V 均小于1/3Vcc ，放电截止， 输出端电压为高电平，Vcc 通过1R 和2R 对C 充电，Vc 按照指数规律逐步上升。 （2） 当Vc 上升到2/3Vcc 时，放电管导通，输出端电压为低电平，电容C 通过2R 放电，Vc 按照指数规律逐步下降。 （3） 当Vc 下降到1/3Vcc 时，放电管截止，输出端电压由低电平翻转为高电平，电容C 又开始充电。当电容C 充到Vc=2/3Vcc 时，又开始放电，如此周而复始，在输出端即可产生矩形波信号。 矩形波信号的周期取决于电容器充、放电回路的时间常数，输出矩形脉冲信号的周期 C R R T )2(7.021+≈ 2、 施密特触发器是脉冲波形整形和变换电路中经常使用的一种电路。其具有两个稳定 状态，两个稳定状态的维持和相互转换取决于输入电压的高低和，属于电平触发，具有两个不同的触发电平，存在回差电压。由555定时器构成的施密特触发器将555定时器的THR 和TRI 两个输入端连在一起作为信号输入端即可得到施密特触发器。 （1） 当Vi<1/3Vcc 时，输出Vo 为高电平。随着Vi 的上升，只要Vi<2/3Vcc ，输出 信号将维持原状态不变，设此状态为第一稳定状态。 （2） 当Vi 上升到Vi ≥2/3Vcc 时，输出Vo 为低电平。电路由第一稳定状态翻转为第 二稳定状态，电路的正向阈值电压为+T V =2/3Vcc 。随着Vi 上升后又下降的情况，只要Vi 〉1/3Vcc ，电路将维持在第二稳定状态不变。 （3） 当Vi 下降到Vi ≤1/3Vcc 时，电路又翻转到第一稳态，电路的负向阈值电压为 -T V =1/3Vcc 。 三、实验内容： 1、555定时器构成多谐振荡器仿真实验
器件实验报告八—555集成定时器及其应用
555集成定时器及其应用实验报告 一、实验内容与目的 1.单稳态触发器功能的测试,对于不同的外界元件参数，测定输出信号幅度和暂稳时间。 2.多谐振荡器功能的测试与验证，给定一个外界元件，测量输出波形的频率、占空比，并且计算理论值，算出频率的相对误差。 实验仪器： 自制硬件基础电路实验箱，双踪示波器，数字万用表，集成定时器NE555 2片；电阻100kΩ、10kΩ各2只；51kΩ、5.1kΩ、4.7kΩ各1只；电容30μF、10μF、0.1μF、2200pF各1只；电位器100kΩ1只； 元器件：LM555。 二、实验预习内容： 本实验旨在了解555定时器的内部结构和工作原理：单稳态触发器、多谐振荡器的工作原理。 实验资料： （1）构成单稳态触发器 电路如下图所示，接通电源→电容C充电（至2/3Vcc）→RS触发器置0→Vo =0，T导通，C放电，此时电路处于稳定状态。当2加入VI<1/3Vcc时，RS触发器置1，输出Vo=1，使T 截止。电容C开始充电，按指数规律上升，当电容C 充电到2/3Vcc时，A1翻转，使输出Vo=0。此时T又重新导通，C很快放电，暂稳态结束，恢复稳态，为下一个触发脉冲的到来作好准备。其中输出Vo脉冲的持续时间tw=1.1RC,一般取R=1kΩ--10MΩ，C>1000PF,只要满足VI的重复周期大于tp0 ,电路即可工作，实现较精确的定时。 (2) 多谐振荡器 电路如下图所示，电路无稳态，仅存在两个暂稳态，亦不需外加触发信号，即可产生振荡（振荡过程自行分析）。电容C在1/3Vcc--2/3Vcc之间充电和放电，输出信号的振荡参数为：
周期T=0.7 C(R1+2R2) 频率f=1/T=1.44/(R1+2R2)C, 占空比D=( R1+R2 )/( R1+2R2)。 555电路要求R1与R2 均应大于或等于1kΩ ，使R1+R2 应小于或等于3.3MΩ。 三、实验过程与数据分析 1.单稳态触发器逻辑功能的测试。 连接电路如下：
555定时器的典型应用电路
令狐采学创作 555定时器的典型应用电路 令狐采学 单稳态触发器 555定时器构成单稳态触发器如图22-2-1所示，该电路的触发信号在2脚输入，R和C 是外接定时电路。单稳态电路的工作波形如图22-2-2所示。 在未加入触发信号时，因ui=H，所以uo=L。当加入触发信号时，ui=L，所以uo=H，7脚内部的放电管关断，电源经电阻R向电容C充电，uC按指数规律上升。当uC上升到2 VCC/3时，相当输入是高电平，555定时器的输出uo=L。同时7脚内部的放电管饱和导通是时，电阻很小，电容C经放电管迅速放电。从加入触发信号开始，到电容上的电压充到2VCC/3为止，单稳态触发器完成了一个工作周期。输出脉冲高电平的宽度称为暂稳态时间，用tW表示。 图22-2-1 单稳态触发器电路图 图22-2-2 单稳态触发器的波形图 暂稳态时间的求取： 暂稳态时间的求取可以通过过渡过程公式，根据图22-2-2可以用电容器C上的电压曲线确定三要素，初始值为uc(0)=0V，无穷大值uc(∞)=VCC，τ=RC，设暂稳态的时间为t w，当t= tw时，uc(tw)=2 VCC/3时。代入过渡过程公式[1-p205]
几点需要注意的问题： 这里有三点需要注意，一是触发输入信号的逻辑电平，在无触发时是高电平，必须大于 2 VCC/3，低电平必须小于 VCC/3，否则触发无效。 二是触发信号的低电平宽度要窄，其低电平的宽度应小于单稳暂稳的时间。否则当暂稳时间结束时，触发信号依然存在，输出与输入反相。此时单稳态触发器成为一个反相器。 R的取值不能太小，若R太小，当放电管导通时，灌入放电管的电流太大，会损坏放电 管。图22-2-3是555定时器单稳态触发器的示波器波形图，从图中可以看出触发脉冲的低电平和高电平的位置，波形图右侧的一个小箭头为0电位。 图22-2-3 555定时器单稳态触发器的示波器波形图 [动画4-5] 多谐振荡器 555定时器构成多谐振荡器的电路如图22-2-4所示，其工作波形如图22-2-5所示。 与单稳态触发器比较，它是利用电容器的充放电来代替外加触发信号，所以，电容器上的电压信号应该在两个阈值之间按指数规律转换。充电回路是RA、RB和C，此时相当输入是低电平，输出是高电平；当电容器充电达到2 VCC/3时，即输入达到高电平时，电路的状态发生翻转，输出为低电平，电容器开始放电。当电容器放电达到2VCC/3时，电路的状态又开始翻转。如此不断循环。电容器之所以能够放电，是由于有放电端7脚的作用，因7脚的状态与输出端一致，7脚为低电平电容器即放电。 图22-2-4 多谐振荡器电路图图22-2-5 多谐振荡器的波形 震荡周期的确定： 根据uc(t)的波形图可以确定振荡周期，T=T1+T2 先求T1，T1对应充电，时间常数τ1=(RA+RB)C，初始值为uc(0)= VCC/3，无穷大值u c(∞)=VCC，当t= T1时，uc(T1)=2 VCC/3，代入过渡过程公式，可得 T1=ln2(RA+RB)C≈0.7(RA+RB)C 求T2，T2对应放电，时间常数τ2=RBC，初始值为uc(0)=2 VCC/3，无穷大值uc(∞) =0
数字电路实验报告555定时器及应用
姓名：xxxxxxxxxxxxxxx学号：xxxxxxxxxx . 学院：计算机与电子信息学院专业：计算机类. 班级：xxxxxxxxxxxxxxxxxx时间：2019年10月18 日. 指导教师：xxxxxxxx . 实验名称：555定时器及应用. 一、实验目的 1、熟悉掌握555定时器的基本工作原理及功能； 2、掌握555定时器构成多谐震荡器的工作原理和使用方法； 3、熟悉数字系统的分析和应用。 二、实验原理 1、555定时器原理简介 555定时器是共仪器、仪表、自动化装置、各种民用电器的定时器、时间延时器等电子控制电路用的时间功能电路，也可以做自激多谐振荡器、脉冲调制电路、脉冲相位调谐电路、脉冲丢失指示器、报警器以及单稳态、双稳态等各种电路，应用范围十分广泛。 （1）555定时器的特点 ①外部连接几个阻容元件，可以方便的构成施密特触发器、多谐振荡器和单稳态 触发器等脉冲产生与整形回路。 ②具有一定的输出功率，因此可直接驱动微电机、指示灯和扬声器等。该器件有 双极型和COMS型两类产品，双极型产品型号最后三位为555，COMS型产品 型号最后四位为7555，它们的功能及外部引线排列完全相同。 ③电源电压范围宽（3~18V），双极型的电源电压为5~15V，COMS型的电源电 压为3~18V，能够提供与TTL及COMS型的数字电路兼容的逻辑电平。 （2）555定时器的电路结构及功能 图6-1是555定时器的电路结构图和管脚排列图，它的八个引脚的名称及作用如下： 1脚：芯片的地端2脚：芯片的触发输入端TR’（也叫低触发端）3脚：芯片的输出端4脚：芯片的复位端RD’ 5脚：芯片的控制电压输入Vco 6脚：芯片的阈值输入端TH（也叫高触发端）7脚：芯片的放电端DISC 8脚：芯片的电源Vcc
555定时器的基本应用及使用方法
555定时器的基本应用及使用方法 我们知道，555电路在应用和工作方式上一般可归纳为3类。每类工作方式又有很多个不同的电路。在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。这样一来，电路变的更加复杂。为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。方便大家识别、分析555电路。下面将分别 介绍这3类电路。 单稳类电路 单稳工作方式，它可分为3种。见图示。 第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。他们的输入端的形式，也就是电路的结构特点是： “RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。他们的输入特点都是“RT-7.6-CT”，都是从2端输入。1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带 有一个RC微分电路。 第3种（图3）是压控振荡器。单稳型压控振荡器电路有很多，都比较复杂。为简单起见，我们只把它分为2个不同单元。不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。图中列出了2个常用电路。
双稳类电路 这里我们将对555双稳电路工作方式进行总结、归纳。 555双稳电路可分成2种。 第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入。 第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。
最新555定时器及基本应用汇总
555定时器及基本应 用
毕业论文 论文题目 555定时器及其基本应用 系别物电系 专业物理教育 班级 08级物理教育班 学号 130809066 姓名李小沙 指导教师袁乐民 二Ｏ一一年五月一日
555定时器及基本应用 摘要：555定时器是一种模拟和数字功能相结合的中规模集成器件。一般用双极性工艺制作的称为555，用CMOS工艺制作的称为 7555，除单定时器外，还有对应的双定时器556/7556。555定时器的电源电压范围宽，可在5~16V工作，最大负载电流可达200mA，7555可在3~18V工作，最大负载电流可达4mA，因而其输出可与TTL、CMOS或者模拟电路电平兼容。555定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。 关键词：555定时器，施密特触发器，多谐振荡器，单稳态触发器引言：随着电子技术的发展，尤其是消费类电子的日益普及，555定时器的使用量也在飞速增长。在购买和使用555定时器时，人们对555定时器的性能要求也逐渐提高。555定时器最重要的两个性能为电池的容量和电池的内阻，电池容量与电池内阻存在密切的关系。一般而言, 电池的容量越大, 内阻就越小。电池内阻的大小及其变化可反应电池内部的变化。电池内阻大，电池放电电压平台低，电池输出功率小，电池充电时电压高，高倍率快速充电时，电池会产生大量的热，使充电效率降低，降低电池性能。可见电池内阻的大小是衡量电池性能好坏的重要指标, 准确测量电池内阻具有重要意义。目前,测量电池内阻的方法主要有加载降压法、短路电流法、电桥法、交流电流法、双量程测量法、电位差计法等。这些方法各有利弊, 普遍问题是测量步骤较繁琐, 有些测量方法存在着不可忽视的测量误差, 甚至某些测量方法(因电池放电时间过长等)对电池的寿命有一定影响。本文将以论证的方式介绍一种较容易、准确测量电池内阻和电池容量的方法。 一、 555定时器简介
555定时器实验报告
一、实验目的 二、实验原理 555 定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。555 定时器的内部电路框图和外引脚排列图分别如图 2.9.1 和图2.9.2 所示。它内部包括两个电压比较器，三个等值串联电阻，一个 RS 触发器，一个放电管T 及功率输出级。它提供两个基准电压VCC /3 和 2VCC /3 555 定时器的功能主要由两个比较器决定。两个比较器的输出电压控制RS 触发器和放电管的状态。在电源与地之间加上电压，当 5 脚悬空时，则电压比较器 C1 的同相输入端的电压为2VCC /3，C2 的反相输入端的电压为VCC /3。若触发输入端 TR 的电压小于VCC /3，则比较器 C2 的输出为0，可使RS 触发器置1，使输出端OUT=1。如果阈值输入端 TH 的电压大于2VCC/3，同时 TR 端的电压大于VCC /3，则C1 的输出为 0，C2 的输出为1，可将RS 触发器置 0，使输出为 0 电平。 它的各个引脚功能如下： 1脚：外接电源负端VSS或接地，一般情况下接地。
8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS 型时基电路VCC的范围为3 ~ 18V。一般用5V。 3脚：输出端Vo 2脚：低触发端 6脚：TH高触发端 4脚：是直接清零端。当端接低电平，则时基电路不工作，此时不论、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。 5脚：VC为控制电压端。若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。 7脚：放电端。该端与放电管集电极相连，用做定时器时电容的放电。 在1脚接地，5脚未外接电压，两个比较器A1、A2基准电压分别为的情况下，555时基电路的功能表如表6—1示。 三、实验内容 四、思考题
555定时器工作原理及应用引脚图
555定时器 摘要：555定时器是一种多用途的数字——模拟混合集成电路，利用它能极方便地构成施密特触发器、单稳态触发器和多谐振荡器。由于使用灵活、方便，所以555定时器在波形的产生与交换、测量与控制、家用电器、电子玩具等许多领域中都得到了广泛应用。本文主要介绍了555定时器的工作原理及其在单稳态触发器、多谐振荡器方面的应用。 关键词：数字——模拟混合集成电路；施密特触发器；波形的产生与交换 555芯片引脚图及引脚描述 555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。 1脚为地。2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。 当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平； 2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。 4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。 5脚是控制端。 7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。 1概述 1.1 555定时器的简介
555定时器多谐波电路Multisim仿真
数字电子技术仿真实验报告 实验名称：555定时器 学生姓名：刘佳璇学号：20152523 指导教师：金丹 院系：电气工程学院班级：201502D 2017 年11 月29 日
555定时器 一、实验目的 1、学会使用 MULTISIM 软件进行数字电子实验仿真。 2、学习了解555定时器的工作原理。 二、实验内容 多谐振荡器 三、实验原理 555定时器的内部电路图及引脚排列见下图，功能表见下表。
555定时器的功能主要由两个比较器决定。两个比较器的输出电压控制RS 触发器和放电管的状态。在电源与地之间加上电压，当5脚悬空时，则电压比较器C1的同相输入端的电压为3/2CC V ，C2的反相输入端的电压为VCC 若触发输入端TR 的电压小于3/CC V ，则比较器C2的输出0，可使RS 触发器置1，使输出端OUT=1。如果阈值输入端TH 的电压大于3/2CC V ，同时TR 端的电压大于3/CC V ，则C1的输出为0，C2的输出为1，可将RS 触发器置0，使输出为0电平。
多谐振荡器又称为无稳态触发器，它没有稳定的输出状态，只有两个暂稳态。在电路处于某一暂稳态后，经过一段时间可以自行触发翻转到另一暂稳态。 两个暂稳态自行相互转换而输出一系列矩形波。多谐振荡器可用作方波发生器。电路如图。 四、 实验设计与仿真 构建仿真电路如图所示，其中Ω=k R 21，Ω=k R 12，F C μ1.0=。接通V 5电源，用示波器观察c u 和o u 的波形。
波形如下图： 仿真结果与实验结果一致。 五、实验小结
这次的仿真实验是 555 定时器（多谐振荡器）电路，实验连线较简单，但是原理并不简单，通过实验我更加深刻的理解了555定时器的工作原理。
555集成定时器的应用试验报告
电工电子实验报告 555 集成定时器的应用 一、实验目的 1. 熟悉555 定时器电路的工作原理。 2. 熟悉555 时基电路逻辑功能的测试方法。掌握用555 定时器电路构成单稳态触 发器，多谐振荡器，施密特触发器的方法和原理。 3. 了解定时器555 的实际应用。（做一个闪烁指示灯门铃） 二、实验仪器与器材 1 、数字逻辑实验箱1 台 2 、万用表1 只 3 、双踪示波器1 台 4 、元器件：NE555、放光二极管、电阻、电容、扬声器、导线若干 三、预习要求 1 ．对照功能表熟悉555 定时器各管脚及其功能。 2 阅读本实验的实验原理以及教材中有关单稳态触发器、多谐振荡器、施密特振荡器的容。 3 ．根据原理图和给出的电路参数，画好单稳态触发器、多谐振荡器、施密特振荡器的电路图，估算实验结果。 4 ．了解55 5 定时器的一般应用电路。 四、实验原理 555 定时器是模拟—数字混合式集成电路，利用它可以方便地构成脉冲产生、整形电路和定时、延时电路。具有功能强，使用灵活、方便等优点，在数字设备、工业控制、家用电器、电子玩具等许多领域都得到了广泛的应用。 集成定时器的产品主要有双极型和CMOS 型两类，按集成电路部定时器的个数又可分为单定时器和双定时器；双极型单定时器电路的型号为555 ，双定时器电路的型号为556 ，其电源电压的围为5～18V ；CMOS 单定时器电路的型号为7555 ，双定时器电路的型号为7556 ，其电源电压的围为2～18V 。CMOS 型定时器的最大负载电流要比双极型的小，它们的功能和外引脚排列完全相同。 （一）、555 定时器的电路结构及其功能 图4- １为555 定时器的部逻辑电路和外引脚图，从结构上看，555 电路由2 个比较器、1 个基本RS 触发器、1 个反相缓冲器、1 个集电极开路的放电晶体管和3 个5k Ω电阻组成分压器组成。

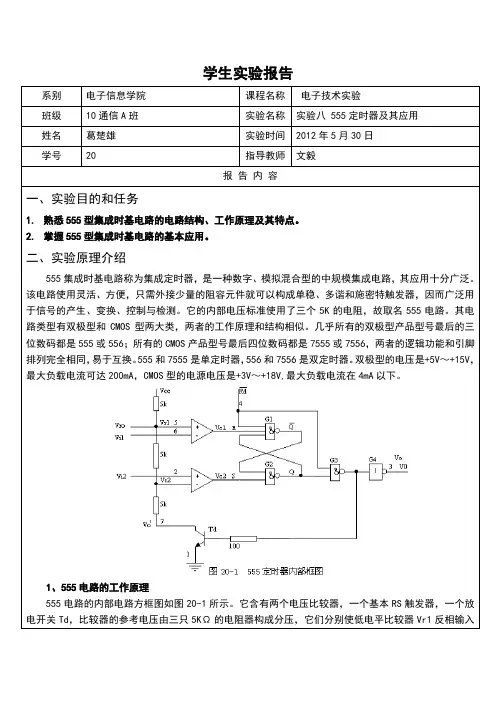

电子技术实验报告8—555定时器及其应用
学生实验报告 系别电子信息学院课程名称电子技术实验 班级10通信A班实验名称实验八 555定时器及其应用 姓名葛楚雄实验时间2012年5月30日 学号20指导教师文毅 报告内容 一、实验目的和任务 1.熟悉555型集成时基电路的电路结构、工作原理及其特点。 2.掌握555型集成时基电路的基本应用。 二、实验原理介绍 555集成时基电路称为集成定时器，是一种数字、模拟混合型的中规模集成电路，其应用十分广泛。该电路使用灵活、方便，只需外接少量的阻容元件就可以构成单稳、多谐和施密特触发器，因而广泛用于信号的产生、变换、控制与检测。它的内部电压标准使用了三个5K的电阻，故取名555电路。其电路类型有双极型和CMOS型两大类，两者的工作原理和结构相似。几乎所有的双极型产品型号最后的三位数码都是555或556；所有的CMOS产品型号最后四位数码都是7555或7556，两者的逻辑功能和引脚排列完全相同，易于互换。555和7555是单定时器，556和7556是双定时器。双极型的电压是+5V～+15V，最大负载电流可达200mA，CMOS型的电源电压是+3V～+18V,最大负载电流在4mA以下。 1、555电路的工作原理 555电路的内部电路方框图如图20-1所示。它含有两个电压比较器，一个基本RS触发器，一个放电开关Td，比较器的参考电压由三只5KΩ的电阻器构成分压，它们分别使低电平比较器Vr1反相输入
端和高电平比较器Vr2的同相输入端的参考电平为2/3VCC和1/3VCC。Vr1和Vr2的输出端控制RS触发器状态和放电管开关状态。当输入信号输入并超过2/3VCC时，触发器复位，555的输出端3脚输出低电平，同时放电，开关管导通；当输入信号自2脚输入并低于1/3VCC时，触发器置位，555的3脚输出高电平，同时充电，开关管截止。 R是异步置零端，当其为0时，555输出低电平。平时该端开路或接VCC。Vro是控制电压端（5脚），D 平时输出2/3VCC作为比较器Vr1的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制，在不接外加电压时，通常接一个的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电平的稳定。Td为放电管，当Td导通时，将给接于脚7的电容器提供低阻放电电路。 2、555定时器的典型应用 （1）构成单稳态触发器 上图20-2为由555定时器和外接定时元件R、C构成的单稳态触发器。D为钳位二极管，稳态时555电路输入端处于电源电平，内部放电开关管T导通，输出端Vo输出低电平，当有一个外部负脉冲触发信号加到Vi端。并使2端电位瞬时低于1/3VCC，单稳态电路即开始一个稳态过程，电容C开始充电，Vc按指数规律增长。当Vc充电到2/3VCC时，输出Vo从高电平返回低电平，放电开关管Td重新导通，电容C上的电荷很快经放电开关管放电，暂态结束，恢复稳定，为下个触发脉冲的来到作好准备。波形图见图20-3。
555定时器电路数电实验报告
实验报告 课程名称：数字电子技术实验姓名： 学号： 专业： 开课学期： 指导教师：
实验课安全知识须知 1.须知1：规范着装。为保证实验操作过程安全、避免实验过程中意外发生，学生禁止穿拖 鞋进入实验室，女生尽量避免穿裙子参加实验。 2.须知2：实验前必须熟悉实验设备参数、掌握设备的技术性能以及操作规程。 3.须知3：实验时人体不可接触带电线路，接线或拆线都必须在切断电源的情况下进行。 4.须知4：学生独立完成接线或改接线路后必须经指导教师检查和允许，并使组内其他同学 引起注意后方可接通电源。实验中如设备发生故障，应立即切断电源，经查清问题和妥善处理故障后，才能继续进行实验。 5.须知5：接通电源前应先检查功率表及电流表的电流量程是否符合要求，有否短路回路存 在，以免损坏仪表或电源。 特别提醒：实验过程中违反以上任一须知，需再次进行预习后方可再来参加实验；课程中违反三次及以上，直接重修。 实验报告撰写要求 1.要求1：预习报告部分列出该次实验使用组件名称或者设备额定参数；绘制实验线路图， 并注明仪表量程、电阻器阻值、电源端编号等。绘制数据记录表格，并注明相关的实验环境参数与要求。 2.要求2：分析报告部分一方面参考思考题要求，对实验数据进行分析和整理，说明实验结 果与理论是否符合；另一方面根据实测数据和在实验中观察和发现的问题，经过自己研究或分析讨论后写出的心得体会。 3.要求3：在数据处理中，曲线的绘制必须用坐标纸画出曲线，曲线要用曲线尺或曲线板连 成光滑曲线，不在曲线上的点仍按实际数据标出其具体坐标。 4.要求4：本课程实验结束后，将各次的实验报告按要求装订，并在首页写上序号（实验课 上签到表对应的序号）。请班长按照序号排序，并在课程结束后按要求上交实验报告。 温馨提示：实验报告撰写过程中如遇预留空白不足，请在该页背面空白接续。
555定时器的典型应用
555定时器的典型应用及OrCAD／PSpice仿真 时间:2009-12-05 01:00来源:本站整理作者:admin 点击:129次 555定时器的典型应用及OrCAD／PSpice仿真 滕政胜，黄铭(1．百色学院科研处广西百色；2．云南大学信息学院云南昆明) 引言 555定时器是一种将模拟功能与数字(逻辑)功能紧密结合在一起的中小规模单 片集成电路。它功能多样，应用广泛，只要外部配上几个阻容元器件即可构成单稳态触发器、施密特触发器、多谐振荡器等电路，是脉冲波形产生与变换的重要元器件，广泛应用于信号的产生与变换、控制与检测、家用电器以及电子玩具等领域。 OrCAD／PSpice作为国际上著名的电子设计自动化软件之一，具有仿真速度快、精度高等优点，不仅可以用于电路分析和优化设计，与印制版设计软件配合使用，还可实现电子设计自动化，被公认是通用电路模拟程序中最优秀的软件之一。例如：基于该软件，Essakhi等人提出了一种微波整流天线的时域模型；Du等人提出了一种从三维时域场分析提取S参数的方法；Zhang等人仿真了E类功率放大器的特性，并进行了实验证实；Sakuta等人分析了低相位噪声振荡器的特性，并计算了有载Q值；Hayahara等人设计了△-∑A／D转换器，并对其信噪比进行了仿真；Brecl等人提出了一维、二维薄膜模型，并模拟了其接触电阻。这些表明，软件OrCAD／PSpice是现代电子电路设计的有利工具。 本文以OrCAD／PSpice 10.5为工具，对555定时器构成的三种典型电路进行仿真分析，得出了一些有价值的结论。 1555定时器组成框图及工作机理 555定时器的图形符号及管脚图如图1所示，其中管脚1是公共端，管脚2为触发端，管脚3为输出端，管脚4为复位端，管脚5是控制电压输入端，管脚6 为阈值端，管脚7是内部三极管的放电端，管脚8是电源端。
555定时器综合实验报告
课程名称：数字电子技术基础项目名称：灯泡延时电路 项目组成员及分工及成绩评定
目录 1 课程设计目的 (2) 2 课程设计题目及要求 (2) 3 课程设计报告内容 (2) 3.1 按键式延时照明灯方案 (2) 3.2 电路元器件介绍 (3) 3.3 电路功能介绍 (4) 3.3.1 电路制作流程 (4) 3.4 实操连接电路和仿真电路的实现 (5) 3.4.1 电路实物图 (5) 3.4.2 手画电路原理图 (6) 3.4.3 仿真结果 (6) 3.5 电路调试过程 (7) 4总结 (8)
1课程设计目的 （1）掌握进行基本技术技能训练，如基本仪器仪表的使用，常用元器件的识别、测量、熟练运用的能力，掌握设计资料、手册、标准和规范以及使用仿真软件、实验设备进行调试和数据处理等。 （2）学习较复杂的电子系统设计的一般方法，了解和掌握模拟、数字电路等知识解决电子信息方面常见实际问题的能力，由学生自行设计、自行制作和自行调试。 （3）提高学生的创新能力。 （4）培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力。 2课程设计题目及要求 设计步骤 1.对单稳态电路的设计和元器件参数计算、选择。 2.购买相关器件，采用面包板搭建电路。 3.画出总体电路图。 4.结合仿真结果和电路图安装自己设计的电路，检查线路的准确性。 5.调试电路，将电路用multisim对电路进行仿真。 6.提交符合要求的电路和实验设计报告。 要求 1.输出接LED电路， 2.按键不按LED不亮，当按键按下时LED亮30秒，之后熄灭。 3课程设计报告内容 3.1按键式延时照明灯方案 设计的电路图如下所示
555定时器构成的多谐振荡器-(时钟)
555定时器构成的多谐振荡器-(时钟)
电子课程设计 ——电子秒表 学院：电子信息工程学院 专业、班级：电气121501班 姓名：景国阳 学号：201215010109 指导教师：李小松 2014年12月
555定时器构成的多谐振荡器 555定时器是一种模拟电路和数字电路相结合的中规模集成器件，它性能优良，适用范围很广，外部加接少量的阻容元件可以很方便地组成单稳态触发器和多谐振荡器，以及不需外接元件就可组成施密特触发器。因此集成555定时被广泛应用于脉冲波形的产生与变换、测量与控制等方面。 本实验根据555定时器的功能强以及其适用范围广的特点，设计实验研究它的内部特性和简单应用。 一、原理 1、555定时器内部结构 555定时器是一种模拟电路和数字电路相结合的中规模集成电路,其内部结构如图（A） 及管脚排列如图（B）所示。 它由分压器、比较器、基本R--S触发器和放电三极管等部分组成。分压器由三个5K 的等值电阻串联而成。分压器为比较器 A、2A提供参考电 1 压，比较器 A的参考电压为23cc V，加在同相输入端， 1
比较器 A的参考电压为13cc V，加在反相输入端。比 2 较器由两个结构相同的集成运放 A、2A组成。高 1 电平触发信号加在 A的反相输入端，与同相输入 1 端的参考电压比较后，其结果作为基本R--S触 发器_D R端的输入信号；低电平触发信号加在 A的 2 同相输入端，与反相输入端的参考电压比较后， 其结果作为基本R—S触发器_ S端的输入信号。 D 基本R--S触发器的输出状态受比较器 A、2A的输 1 出端控制。 2、多谐振荡器工作原理 由555定时器组成的多谐振荡器如图(C)所示，其中R1、R2和电容C为外接元件。其工作波如图(D)所示。
实验08 555定时器及其应用
实验八 555定时器及其应用 一、实验目的 1．熟悉并掌握555时基电路的工作原理； 2．熟悉并掌握555构成的单稳态触发器、多谐振荡器、占空比可调的多谐振荡器三种典型电路结构及工作原理； 3．学会应用555时基集成电路。 二、实验任务（建议学时：4学时） （一）基本实验任务 1. NE555构成的单稳态触发器逻辑功能测试； 2. NE555构成的多谐振荡器及参数测试； 3. NE555构成的占空比可调的多谐振荡器及参数测试； （二）扩展实验任务（） 1. 555构成的脉冲宽度调制（PWM —Pulse Width Modulation ）器。 2. 利用555时基电路设计一个驱动电路，能够实现对LED 灯的亮度调节。 3. 利用555时基电路设计一个线性斜坡电压（Linear Ramp ）发生器。 三、实验原理 1．555定时器又称为时基电路，由于它的内部使用了三个5K 的电阻，故取名555。 NE555引脚功能说明： GND ：电源地；TRIG ：触发端；OUT ：输出端；RESET ：清零端，低电平有效； CONT ：控制端；THRES ：阈值电压输入端；DISCH ：放电端；Vcc ：电源正极； 5K 5K 5K R S RE S Vcc CONT RESET THRES TRIG GND DISCH OUT 12 6 5 84 3 7 （a ）引脚排列 （b ）内部框图 图8-1 NE555引脚排列及内部框图
555定时器集成芯片型号很多，例如LM555、NE555、SA555、CB555、ICM7555、LMC555等等，尽管型号繁多，但它们的引脚功能是完全兼容的，在使用中可以彼此替换，大多数双极型芯片最后3位数码都是555，大多数CMOS型芯片最后4位数码都是7555（还有部分定时器芯片的命名采用C555来表示CMOS型555定时器，例如LMC555）。另外，还有双定时器型芯片双极型的556和CMOS型的7556、四定时器NE558。 555的引脚排列和内部框图见图8-1，556的引脚排列见图8-2。 图8-2 NE556双定时器引脚排列 2．双极型与CMOS型555定时器芯片的区别 1）双极型555定时器工作电压范围5~15V，其驱动能力强，最大负载电流达±200mA，其构成的多谐振荡器工作频率较低，极限大约为300kHz（不同厂商生产的555定时器其最高振荡频率不一定相同，具体值需要通过查阅厂商提供的芯片参数手册）； 2）CMOS型555定时器工作电压范围3~16V，其驱动能力弱，最大负载电流仅有±4mA，其构成的多谐振荡器工作频率较高，可达500kHz（不同厂商生产的555定时器其最高振荡频率不一定相同，具体值需要通过查阅厂商提供的芯片参数手册）； 由于CMOS型的555定时器驱动能力很弱，因此，使用CMOS型的555定时器时，当负载工作电流最大值超过±4mA时，需要在CMOS型555定时器的Out端和负载之间加一级缓冲电路以提高CMOS型555定时器的驱动能力。 注意，这里的负载电流正负表示的含义为：负载电流为正时，表示电流由Out端流出，负载电流为负时，表示电流流入Out端。
