vp的安装及配置
VP-iTC操作指南
VP-iTC操作指南VP-iTC操作指南1.简介1.1 概述●本文档是VP-iTC操作的详细指南，旨在帮助用户熟悉和正确使用VP-iTC系统。
1.2 目的●本操作指南旨在提供有关如何使用VP-iTC系统的详细说明，包括系统功能、操作步骤和常见问题解答。
1.3 受众●本操作指南适用于VP-iTC系统的用户，包括管理员和普通用户。
2.系统安装和配置2.1 硬件要求●阐述VP-iTC系统所需的硬件要求，例如服务器规格和网络环境。
2.2 软件安装●详细说明如何安装VP-iTC系统，并提供安装步骤和注意事项。
2.3 数据库配置●解释如何配置VP-iTC系统的数据库，包括数据库类型、连接设置和授权访问。
3.用户管理3.1 添加用户●说明如何在VP-iTC系统中添加新用户，包括设置用户名、密码和用户权限。
3.2 用户权限管理●解释如何管理用户权限，包括分配和撤销用户的特定操作权限。
3.3 修改用户信息●提供指导，教用户如何修改已有用户的个人信息和密码。
4.数据录入和管理4.1 新建数据●介绍如何在VP-iTC系统中创建新的数据记录，包括填写必要字段和选择适当的数据类型。
4.2 编辑和查看数据●解释如何编辑和查看已存在的数据记录，包括修改字段值和搜索数据。
4.3 数据导入和导出●详细说明如何将外部数据导入VP-iTC系统，并解释如何导出系统中的数据。
5.数据分析5.1 数据统计●介绍如何使用VP-iTC系统进行数据统计和报表，包括选择统计指标和配置统计参数。
5.2 数据可视化●解释如何使用VP-iTC系统的可视化功能，将数据以图表或图形方式展示，便于分析和理解。
5.3 数据筛选和排序●提供指导，教用户如何筛选和排序数据，以便更好地满足特定需求。
6.常见问题解答●提供常见问题解答，包括系统常见错误、故障和操作问题的解决方案。
附件：●附件1：VP-iTC系统安装包●附件2：数据库配置示例法律名词及注释：●法律名词1：具体解释或定义●法律名词2：具体解释或定义。
VPN设备安装技术交底
VPN设备安装技术交底1. 引言本文档旨在提供VPN设备安装的技术交底，确保安装过程顺利进行。
本文档适用于安装团队成员和相关技术人员。
2. 安装前准备在开始VPN设备安装之前，确保以下准备工作已完成：- 确定最佳的VPN设备位置，以便覆盖所需的网络范围；- 获得VPN设备的安装手册和相关设备文档；- 携带所需的工具和设备，如螺丝刀、钳子、网络线等；- 确保相关网络设备和电源已就位。
3. 安装步骤按照以下步骤进行VPN设备的安装：3.1. 确定安装位置在选择安装位置时，考虑以下因素：- 距离服务器或主机的物理位置；- 信号传输的阻碍物和干扰源；- 网络范围和需求。
3.2. 安装VPN设备按照安装手册的指引，使用工具将VPN设备安装到选择的位置上。
确保设备安装牢固且稳定。
3.3. 连接网络线使用合适的网络线将VPN设备与网络设备连接起来。
确保连接稳定并符合所需网络配置。
3.4. 电源连接将VPN设备连接到可靠的电源源，确保设备正常工作。
4. 测试与验证在完成安装后，进行以下测试和验证以确保VPN设备正常工作：- 网络连通性测试：使用网络工具（如ping命令）测试VPN 设备的网络连通性；- 认证和身份验证测试：验证设备是否正确识别和验证连接的用户；- 数据传输测试：确保设备能够正常传输数据并保证数据安全；- 故障恢复测试：测试设备在故障发生时是否能够快速恢复并保持稳定的连接。
5. 隐私和安全注意事项在安装和使用VPN设备时，务必遵守以下隐私和安全注意事项：- 遵守国家和地区的相关法律法规；- 妥善保管设备的管理员密码；- 定期升级设备的固件和软件以确保安全性；- 内部网络访问仅限于授权人员；- 与未知来源的设备和网络保持距离以防止潜在的安全威胁。
6. 常见问题解答本节将回答一些常见的VPN设备安装问题，以帮助解决可能出现的困惑和疑问。
6.1. 如何确定最佳的VPN设备位置？最佳的VPN设备位置应考虑到网络范围需求、信号强度和物理障碍物等因素。
vp组建和使用指南
vp组建和使用指南英文回答：VP (Virtual Private) groups are a crucial component in the field of computer networking. They are used toestablish secure and private communication channels over a public network such as the internet. In this guide, we will discuss the formation and usage of VP groups.To form a VP group, you need to have a network infrastructure that supports VPN protocols such as IPsec or OpenVPN. These protocols allow for the creation of encrypted tunnels between different network devices. Once the infrastructure is in place, you can start creating VP groups by configuring the necessary settings on the network devices.The first step in creating a VP group is to define the group's members. These members can be individual devices or entire networks. For example, you can include all thedevices in a branch office network as members of a VP group. Each member is assigned a unique identifier, often referred to as a group ID or a group name.After defining the members, you need to establish the communication parameters for the VP group. This includes configuring the encryption algorithms, authentication methods, and key management protocols. These parameters ensure that the communication within the VP group is secure and protected against unauthorized access.Once the VP group is formed, you can start using it for secure communication. When a member of the group wants to communicate with another member, it initiates a connection request. This request is then authenticated and encrypted using the parameters defined for the VP group. Theencrypted data is then transmitted over the public network and decrypted by the recipient member.VP groups are widely used in various scenarios. For example, businesses often use VP groups to connect their branch offices securely. This allows employees in differentlocations to access shared resources and communicate with each other without the risk of interception or unauthorized access. VP groups are also used by individuals who want to ensure their online privacy and security by encryptingtheir internet traffic.中文回答：VP（虚拟专用）组是计算机网络领域的重要组成部分。
深信服ipsecVPN使用手册
深信服ipｓec-VＰN使用手册————————————————————————————————作者：————————————————————————————————日期:SＳL５.5用户手册2０12年３月ﻬ目录ＳSL 5.5用户手册............................................................................................ 错误!未定义书签。
声明ﻩ错误!未定义书签。
第1章控制台的使用ﻩ错误!未定义书签。
1．1.登录WebUI配置界面...................................................... 错误!未定义书签。
1.2.运行状态ﻩ错误!未定义书签。
第2章系统设置 ............................................................................................. 错误!未定义书签。
第３章IPSEＣ-VPN信息设置....................................................................... 错误!未定义书签。
３.1. 运行状态ﻩ错误!未定义书签。
3.2．RＩP设置ﻩ错误!未定义书签。
3.３．VPN接口.......................................................................... 错误!未定义书签。
3.４. LＤAＰ设置ﻩ错误!未定义书签。
3．5．Radｉｕs设置ﻩ错误!未定义书签。
3.６. 生成证书.............................................................................. 错误!未定义书签。
软件VPN的安装与配置指南Vpn客户端安装与配置——仅
软件VPN的安装与配置指南Vpn客户端安装与配置——仅1、安装vpn客户端：双击vpn客户端文件夹中的setup.exe文件2、依照提示选择下一步：以下图中选择我〝同意许可证协议中的条款〞，然后下一步图一以下图中的用户名和公司名称能够随自己的需要任意填写，然后下一步以下图中选择安装的路径：能够直截了当选择下一步，那么vpn客户端安装在默认路径下；假如想更换该路径，那么能够选择更换，然后选择你自己想安装的路径〔文件〕下，然后下一步以下图中选择安装，然后软件会自动安装安装完成后系统会提示：是否重启运算机，那么选择重新启动运算机，然后点击完成〔运算机之后会自动重新启动〕3、启动vpn客户端：双击桌面网神vpn客户端，输入该硬件特点码生成的序列号即可，然后确定。
〔提示：注册成功〕获得正式序列号方法：1）请将〔贵单位名称和硬件特点码〕发电子邮件到：zhangxl@legendsec ；2）网御神州公司收到邮件后，将生成的序列号按原邮件地址发回；3）用户将收到的序列号拷贝到以下空白处确认即可完成注册。
4、在桌面的右下方能够看见一个灰色的网神图标：双击该图标或者点击右键启用。
5、打开主界面后，先点击，然后能够看见桌面右下方的灰色图标变成红色了即可使用6、Vpn客户端设置，第一点击主界面的：连接名：依照自己的需要随意填写，但必须是字母远程网关地址：219.142.85.172远程网络地址：10.1.1.0预共享密钥：mocctsnvpn交换模式：野蛮模式本地id：ctsnclient其他设置默认，不做修改7、点击上界面中：手动选择猎取虚拟ip地址手动选择自动重建密钥8、点击上图中猎取虚拟ip地址右边的：手动选择手工设置输入：1.1.1.2 掩码为：255.255.255.0 ,每个VPN客户端的虚拟ip地址在同一网段，然而IP地址不应相同。
9、IKE设置：DH组选择为2，密钥周期为：28800。
确定。
10、IPsec设置：算法策略选择为默认最后确实是点击确定，然后主界面隧道中就有一个差不多添加完成的隧道了，然后点击连接后会弹出一个启动信息框，假如信息中显现协商成功后〔此对话框2秒后自动消逝〕，那么隧道就建立成功了，即就能够访问对端内部子网了！！隧道即建立成功！！。
ASA sslvpn window CA认证配置步骤
第一步：window CA搭建，配置ASA和window CA时间同步第二步：ASA安装window CA根证书，同时申请证书并安装第三步：ASA配置SSLVPN server第四步：客户端配置：客户端安装window CA根证书，同时申请证书并安装第一步：window CA搭建第二步：ASA安装window CA根证书，同时申请证书并安装1、生成rsa密钥对sslvpngw(config)# domain-name sslvpngw(config)# crypto key generate rsa label my.ca.key modulus 1024INFO: The name for the keys will be: my.ca.keyKeypair generation process begin. Please wait...2、Defines x.500 distinguished namecrypto catrustpoint CA1(配置可信站点)enrollment terminal（注册方式，terminal：用于手动注册；url：secp注册）fqdn subject-nameCN=,OU=network,O=link-infor,C=CH,St=ShangH aikeypairmy.ca.keycrl configureenrollment url http://x.x.x.x（CRL配置）crl的更新配置3、sslvpngw(config)# crypto ca enroll CA1（从CA服务器获取ID证书）% Start certificate enrollment ..% The subject name in the certificate will be: CN=,OU=network,O=link-infor,C=CH,St=ShangHai% The fully-qualified domain name in the certificate will be: % Include the device serial number in the subject name? [yes/no]: nDisplay Certificate Request to terminal? [yes/no]: yCertificate Request follows:-----BEGIN CERTIFICATE REQUEST----- MIICIDCCAYkCAQAwgZcxETAPBgNVBAgTCFNoYW5nSGFpMQswCQYDVQQGEwJDSDET MBEGA1UEChMKbGluay1pbmZvcjEQMA4GA1UECxMHbmV0d29yazEjMCEGA1UEAxMa c3NsdnBuZ3cubGluay1pbmZvci5jb20uY24xKTAnBgkqhkiG9w0BCQIWGnNzbHZwbmd3LmxpbmstaW5mb3IuY29tLmNuMIGfMA0GCSqGSIb3DQEBAQUAA4GNADCBiQKB gQC9hpOZU4tcyyXtp1Ddb0lgPLGwSu3Ol2Q5QlhL0RdCJot1TiEWuQvoT70Y4sJ5lcXga+f6cA3yKMyx9lnloSaO6pio2fY//t8jeQvTsQJu6FuB84vpMzcFPZAEZAmFgfxvs45zxcDjVnK6GU33HwUPVR/r3tYDAU1tqwvE1fbOcwIDAQABoEgwRgYJKoZI hvcNAQkOMTkwNzAOBgNVHQ8BAf8EBAMCBaAwJQYDVR0RBB4wHIIac3NsdnBuZ3cu bGluay1pbmZvci5jb20uY24wDQYJKoZIhvcNAQEFBQADgYEAW2iG+v9Ubz6tTTGiBz/4qmc+kSLUtey2FSVCG7KDXmrvZWAWKnk1YKdGIhO9uTIledsNXr4He4/A0gnI2WEl9W5ScUGA/lcaBeNUx3K/qYmWjIT0ug20L5LZyQjJ0fTnxdGqZOYAOZb6ak7Zp8t80WUes1sqgzxPHjocKufX2d8=-----END CERTIFICATE REQUEST-----Redisplay enrollment request? [yes/no]:4、申请ASA的证书此base-64编码由crypto ca enroll CA1生成的编码5、CA服务器管理员接受以上ASA的证书申请，颁发给ASA，同时下载该证书火狐浏览器无法为ASA下载证书选择Base 64编码Before you install the identity certificate, the CA certificate must be downloaded from the CA server and installed in the ASA, as shown.6、下载CA服务器根证书，并安装到ASA中()下载的根CA用记事本打开，MIIDcjCCAlqgAwIBAgIQH1N3Mx5mNYRHfVXkdKjjXjANBgkqhkiG9w0BAQUFADAS MRAwDgYDVQQDEwdDQS1ST09UMB4XDTExMTAzMDAyNDUxNFoXDTE2MTAzMDAyNTQ0 MFowEjEQMA4GA1UEAxMHQ0EtUk9PVDCCASIwDQYJKoZIhvcNAQEBBQADggEPADCC AQoCggEBAOR0ExcVPLKQ0mLtZZdUdivVM7gi1AScrlbhqwcHV6/jxS0FLGPRB9urtE+sGVKVaHgFlh0lTmkMz904ju0a3TIt8BVsFj0V01tE4HfHxecK+hIn5QhpyQz5Z25bp1MRAs9LkcM+K+uKXj/NwCkFTxsRVeFm4uGKziIbjG3Se/dxIhucsrSgOgoDOQCW2NZ99hsiF39ao4e0zBMzBV4gu63ifzPEKlGPZMhaak3a8kKvwitMh7r5S17MfIC3n1xjufbqblXEJX5BMKTGFOcLSXZe5dA/TFgQca2sB5xhqEt2SsROyUWs/wMQ RazCqfrbwV60LLmTPCPmIB6hTixqnt0CAwEAAaOBwzCBwDALBgNVHQ8EBAMCAYYwDwYDVR0TAQH/BAUwAwEB/zAdBgNVHQ4EFgQUQ9ga4ow38436ds+jxkuDl8/mwmYwbwYDVR0fBGgwZjBkoGKgYIYtaHR0cDovLzIwMDMtMjRiNzNiNWU4Yy9DZXJ0RW5yb2xsL0NBLVJPT1QuY3Jshi9maWxlOi8vXFwyMDAzLTI0YjczYjVlOGNcQ2VydEVucm9sbFxDQS1ST09ULmNybDAQBgkrBgEEAYI3FQEEAwIBADANBgkqhkiG9w0BAQUF AAOCAQEAeYbZEDHkFwhfA2140A45Yxuzw/mzxhQ7kntCzeJkC2iES5fngvuBljBbD5OZkXO8mdB3bRUc+d12TIWGXeBVfh32wtCAR/Ha4YhmyZAxkRAHxWJJ864SLOvzdZpkInO2P8/rBZzPOQ5HpjyQsBSItmOsRNwEVv4NhqBQUzS/eiP7aJV/hCDOMKPhQo5F/wIQKeO6o0j0iRCMnT0Q7YivwhyD1pFPHEYs8ecFJPq8cH+yew5AE/NcIjJw gIFMOwUZX68M/mC15d4gpzUqy6xdwv+wezEx1IW6rLzjGVf6J8UVpJBnj/3IzN/Cpg9V+ulojOklHspKCme3gYZq8agB6w==vpngw(config)# crypto ca authenticate CA1Enter the base 64 encoded CA certificate.End with the word "quit" on a line by itselfMIIDcjCCAlqgAwIBAgIQH1N3Mx5mNYRHfVXkdKjjXjANBgkqhkiG9w0BAQUFADAS MRAwDgYDVQQDEwdDQS1ST09UMB4XDTExMTAzMDAyNDUxNFoXDTE2MTAzMDAyNT Q0MFowEjEQMA4GA1UEAxMHQ0EtUk9PVDCCASIwDQYJKoZIhvcNAQEBBQADggEPADCC AQoCggEBAOR0ExcVPLKQ0mLtZZdUdivVM7gi1AScrlbhqwcHV6/jxS0FLGPRB9urtE+sGVKVaHgFlh0lTmkMz904ju0a3TIt8BVsFj0V01tE4HfHxecK+hIn5QhpyQz5Z25bp1MRAs9LkcM+K+uKXj/NwCkFTxsRVeFm4uGKziIbjG3Se/dxIhucsrSgOgoD OQCW2NZ99hsiF39ao4e0zBMzBV4gu63ifzPEKlGPZMhaak3a8kKvwitMh7r5S17MfIC3n1xjufbqblXEJX5BMKTGFOcLSXZe5dA/TFgQca2sB5xhqEt2SsROyUWs/wMQ RazCqfrbwV60LLmTPCPmIB6hTixqnt0CAwEAAaOBwzCBwDALBgNVHQ8EBAMCAYYw DwYDVR0TAQH/BAUwAwEB/zAdBgNVHQ4EFgQUQ9ga4ow38436ds+jxkuDl8/mwmYw bwYDVR0fBGgwZjBkoGKgYIYtaHR0cDovLzIwMDMtMjRiNzNiNWU4Yy9DZXJ0RW5yb2xsL0NBLVJPT1QuY3Jshi9maWxlOi8vXFwyMDAzLTI0YjczYjVlOGNcQ2VydEVucm9sbFxDQS1ST09ULmNybDAQBgkrBgEEAYI3FQEEAwIBADANBgkqhkiG9w0BAQUF AAOCAQEAeYbZEDHkFwhfA2140A45Yxuzw/mzxhQ7kntCzeJkC2iES5fngvuBljBbD5OZkXO8mdB3bRUc+d12TIWGXeBVfh32wtCAR/Ha4YhmyZAxkRAHxWJJ864SLOvz dZpkInO2P8/rBZzPOQ5HpjyQsBSItmOsRNwEVv4NhqBQUzS/eiP7aJV/hCDOMKPhQo5F/wIQKeO6o0j0iRCMnT0Q7YivwhyD1pFPHEYs8ecFJPq8cH+yew5AE/NcIjJwgIFMOwUZX68M/mC15d4gpzUqy6xdwv+wezEx1IW6rLzjGVf6J8UVpJBnj/3IzN/Cpg9V+ulojOklHspKCme3gYZq8agB6w==quitINFO: Certificate has the following attributes:Fingerprint: 6b92dfc8 4c0a5707 52584f4e af5166cdDo you accept this certificate? [yes/no]: yTrustpoint CA certificate accepted.% Certificate successfully imported7、安装ASA申请的证书vpngw(config)# crypto ca import CA1 certificate% The fully-qualified domain name in the certificate will be: Enter the base 64 encoded certificate.下载申请的ASA证书的base-64编码End with the word "quit" on a line by itselfEnter the base 64 encoded certificate.End with the word "quit" on a line by itselfMIIEFzCCAv+gAwIBAgIKYQ0m8QAAAAAAEDANBgkqhkiG9w0BAQUFADASMRAwDgYD VQQDEwdDQS1ST09UMB4XDTEyMDEwMzEyMjY0NVoXDTEzMDEwMzEyMzY0NVowbDE LMAkGA1UEBhMCQ0gxETAPBgNVBAgTCFNoYW5nSGFpMRMwEQYDVQQKEwpsaW5rLWl uZm9yMRAwDgYDVQQLEwduZXR3b3JrMSMwIQYDVQQDExpzc2x2cG5ndy5saW5rLWlu Zm9yLmNvbS5jbjCBnzANBgkqhkiG9w0BAQEFAAOBjQAwgYkCgYEAvYaTmVOLXMsl7adQ3W9JYDyxsErtzpdkOUJYS9EXQiaLdU4hFrkL6E+9GOLCeZXF4Gvn+nAN8ijMsfZZ5aEmjuqYqNn2P/7fI3kL07ECbuhbgfOL6TM3BT2QBGQJhYH8b7OOc8XA41ZyuhlN9x8FD1Uf697WAwFNbasLxNX2znMCAwEAAaOCAZcwggGTMA4GA1UdDwEB/wQE AwIFoDAlBgNVHREEHjAcghpzc2x2cG5ndy5saW5rLWluZm9yLmNvbS5jbjAdBgNVHQ4EFgQUrLvU0nT5ZrqMyleiacYvd17kyB8wHwYDVR0jBBgwFoAUQ9ga4ow38436ds+jxkuDl8/mwmYwbwYDVR0fBGgwZjBkoGKgYIYtaHR0cDovLzIwMDMtMjRiNzNiNWU4Yy9DZXJ0RW5yb2xsL0NBLVJPT1QuY3Jshi9maWxlOi8vXFwyMDAzLTI0Yjcz YjVlOGNcQ2VydEVucm9sbFxDQS1ST09ULmNybDCBqAYIKwYBBQUHAQEEgZswgZgw SQYIKwYBBQUHMAKGPWh0dHA6Ly8yMDAzLTI0YjczYjVlOGMvQ2VydEVucm9sbC8y MDAzLTI0YjczYjVlOGNfQ0EtUk9PVC5jcnQwSwYIKwYBBQUHMAKGP2ZpbGU6Ly9c XDIwMDMtMjRiNzNiNWU4Y1xDZXJ0RW5yb2xsXDIwMDMtMjRiNzNiNWU4Y19DQS1S T09ULmNydDANBgkqhkiG9w0BAQUFAAOCAQEAJHwTPkcyI9eUHnalUSvw6kKI5sI4rgt/1qXkStkOB5TaukYt8nnu47XKczIAqrhYXPimnmwb6YYqJFEsd65Ez5kpmtMA UEkXlUEfL3szAPc3pxgxV4zp8cSlvWBmOEjSDiw6BqJKjK8FH1UD29zONNrrNBQ4+mZa2wmX0PM6ZrRpGfoEpjKIr5v+xUxnIBNlydzZREYF1/HQL/t4bQHOPSQ8QUEw6c0IZ45T/UUw1BzHPwNDc12HBoW7T1g5Wwnh7kYfHLxfxSANMwyQy6ZQuzd3J5B1 AbRAxaVv89ZzHujO7emEyYMrpJLWXO3D9Ju5ic4XCyaZGW9PpiZGJJZPIg==quitINFO: Certificate successfully imported第三步：ASA配置SSLVPN serverwebvpnenable outsidesvc image disk0:/anyconnect-dart-win-2.5.3054-k9.pkg 1svc enabletunnel-group-list enableusername cisco password ciscotunnel-groupDefaultWEBVPNGroup general-attributesauthorization-server-group LOCALtunnel-groupDefaultWEBVPNGroupwebvpn-attributesauthenticationaaa certificate第四步；客户端证书申请，和下载颁发申请的证书；vpnclinet导入根证书和申请的证书如果没有证书，则无法连接1、客户端下载安装CA的根证书2、客户端证书根证书下载和证书申请和下载3、登录成功全配置sslvpngw(config)# show run: Saved:ASA Version 8.2(2)!hostnamesslvpngwdomain-name enable password 8Ry2YjIyt7RRXU24 encrypted passwd 2KFQnbNIdI.2KYOU encrypted names!interface Vlan1nameif insideip add 10.1.1.1 255.255.255.0security-level 100noip address!interface Vlan2nameif outsidesecurity-level 0ip address 192.168.1.100 255.255.255.0!interface Ethernet0/0switchport access vlan 2!interface Ethernet0/1!interface Ethernet0/2!interface Ethernet0/3!interface Ethernet0/4!interface Ethernet0/5!interface Ethernet0/6!interface Ethernet0/7!ftp mode passiveclocktimezone CST 8dns server-group DefaultDNSdomain-name pager lines 24loggingasdm informationalmtu outside 1500mtu inside 1500no failovericmp unreachable rate-limit 1 burst-size 1noasdm history enablearp timeout 14400timeoutxlate 3:00:00timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02timeoutsunrpc 0:10:00 h323 0:05:00 h225 1:00:00 mgcp 0:05:00 mgcp-pat 0:05:00 timeout sip 0:30:00 sip_media 0:02:00 sip-invite 0:03:00 sip-disconnect 0:02:00 timeout sip-provisional-media 0:02:00 uauth 0:05:00 absolutetimeouttcp-proxy-reassembly 0:01:00dynamic-access-policy-recordDfltAccessPolicyhttp server enable 4433nosnmp-server locationnosnmp-server contactsnmp-server enable traps snmp authentication linkup linkdowncoldstart cryptoipsec security-association lifetime seconds 28800cryptoipsec security-association lifetime kilobytes 4608000cryptocatrustpoint CA1enrollment terminalfqdn subject-nameCN=,OU=network,O=link-infor,C=CH,St=ShangHai keypairmy.ca.keycrl configurecryptoca certificate chain CA1certificate 610d26f100000000001030820417 308202ff a0030201 02020a61 0d26f100 00000000 10300d06 092a8648 86f70d01 01050500 30123110 300e0603 55040313 0743412d 524f4f54 301e170d31323031 30333132 32363435 5a170d31 33303130 33313233 3634355a 306c310b 30090603 55040613 02434831 11300f06 03550408 13085368 616e6748 61693113 30110603 55040a13 0a6c696e 6b2d696e 666f7231 10300e06 0355040b 13076e65 74776f72 6b312330 21060355 0403131a 73736c76 706e6777 2e6c696e 6b2d696e 666f722e 636f6d2e 636e3081 9f300d06 092a8648 86f70d01 01010500 03818d00 30818902 818100bd 86939953 8b5ccb25 eda750dd 6f49603c b1b04aed ce976439 42584bd1 1742268b 754e2116 b90be84f bd18e2c2 7995c5e0 6be7fa70 0df228cc b1f659e5 a1268eea 98a8d9f6 3ffedf23 790bd3b1 026ee85b 81f38be9 3337053d 90046409 8581fc6f b38e73c5 c0e35672 ba194df7 1f050f55 1febded6 03014d6d ab0bc4d5 f6ce7302 03010001 a3820197 30820193 300e0603 551d0f01 01ff0404 030205a0 30250603 551d1104 1e301c82 1a73736c 76706e67 772e6c69 6e6b2d69 6e666f72 2e636f6d 2e636e30 1d060355 1d0e0416 0414acbb d4d274f9 66ba8cca 57a269c6 2f775ee4 c81f301f 0603551d 23041830 16801443 d81ae28c 37f38dfa 76cfa3c6 4b8397cf e6c26630 6f060355 1d1f0468 30663064 a062a060 862d6874 74703a2f 2f323030 332d3234 62373362 35653863 2f436572 74456e72 6f6c6c2f 43412d52 4f4f542e 63726c86 2f66696c 653a2f2f 5c5c3230 30332d32 34623733 62356538 635c4365 7274456e 726f6c6c 5c43412d 524f4f54 2e63726c 3081a806 082b0601 05050701 0104819b 30819830 4906082b 06010505 07300286 3d687474703a2f2f 32303033 2d323462 37336235 6538632f 43657274 456e726f 6c6c2f32 3030332d 32346237 33623565 38635f43 412d524f 4f542e63 7274304b 06082b06 01050507 3002863f 66696c65 3a2f2f5c 5c323030 332d3234 62373362 35653863 5c436572 74456e72 6f6c6c5c 32303033 2d323462 37336235 6538635f 43412d52 4f4f542e 63727430 0d06092a 864886f7 0d010105 05000382 01010024 7c133e47 3223d794 1e76a551 2bf0ea42 88e6c238 ae0b7fd6 a5e44ad9 0e0794da ba462df2 79eee3b5 ca733200 aab8585c f8a69e6c 1be9862a 24512c77 ae44cf99 299ad300 50491795 411f2f7b 3300f737 a7183157 8ce9f1c4 a5bd6066 3848d20e 2c3a06a2 4a8caf05 1f5503db dcce34da eb341438 fa665adb 0997d0f3 3a66b469 19fa04a6 3288af9b fec54c67 201365c9 dcd94446 05d7f1d0 2ffb786d 01ce3d24 3c414130 e9cd0867 8e53fd45 30d41cc7 3f034373 5d870685 bb4f5839 5b09e1ee 461f1cbc 5fc5200d 330c90cb a650bb37 77279075 01b440c5 a56ff3d6 731ee8ce ede984c9 832ba492 d65cedc3 f49bb989 ce170b26 99196f4f a6264624 964f22quitcertificateca 1f5377331e663584477d55e474a8e35e30820372 3082025a a0030201 0202101f 5377331e 66358447 7d55e474 a8e35e30 0d06092a 864886f7 0d010105 05003012 3110300e 06035504 03130743 412d524f 4f54301e 170d3131 31303330 30323435 31345a17 0d313631 30333030 32353434 305a3012 3110300e 06035504 03130743 412d524f 4f543082 0122300d 06092a86 4886f70d 01010105 00038201 0f003082 010a0282 010100e4 74131715 3cb290d2 62ed6597 54762bd5 33b822d4 049cae56 e1ab0707 57afe3c5 2d052c63 d107dbab b44fac19 52956878 05961d25 4e690ccf dd388eed 1add322d f0156c16 3d15d35b 44e077c7 c5e70afa 1227e508 69c90cf9 676e5ba7 531102cf 4b91c33e 2beb8a5e 3fcdc029 054f1b11 55e166e2 e18ace22 1b8c6dd2 7bf77122 1b9cb2b4 a03a0a03 390096d8 d67df61b 22177f5a a387b4cc 1333055e 20bbade2 7f33c42a 518f64c85a6a4dda f242afc2 2b4c87ba f94b5ecc 7c80b79f 5c63b9f6 ea6e55c4 257e4130 a4c614e7 0b49765e e5d03f4c 581071ad ac079c61 a84b764a c44ec945 acff0310 45acc2a9 fadbc15e b42cb993 3c23e620 1ea14e2c 6a9edd02 03010001 a381c330 81c0300b 0603551d 0f040403 02018630 0f060355 1d130101 ff040530 030101ff 301d0603 551d0e04 16041443 d81ae28c 37f38dfa 76cfa3c6 4b8397cf e6c26630 6f060355 1d1f0468 30663064 a062a060 862d6874 74703a2f 2f323030 332d3234 62373362 35653863 2f436572 74456e72 6f6c6c2f 43412d52 4f4f542e 63726c86 2f66696c 653a2f2f 5c5c3230 30332d32 34623733 62356538 635c4365 7274456e 726f6c6c 5c43412d 524f4f54 2e63726c 30100609 2b060104 01823715 01040302 0100300d 06092a86 4886f70d 01010505 00038201 01007986 d91031e4 17085f03 6d78d00e 39631bb3 c3f9b3c6 143b927b 42cde264 0b68844b 97e782fb 8196305b 0f939991 73bc99d0 776d151c f9dd764c 85865de0 557e1df6 c2d08047 f1dae188 66c99031 911007c5 6249f3ae 122cebf3 759a6422 73b63fcf eb059ccf 390e47a6 3c90b014 88b663ac 44dc0456 fe0d86a0 505334bf 7a23fb68 957f8420 ce30a3e1 428e45ff 021029e3 baa348f4 89108c9d 3d10ed88 afc21c83 d6914f1c 462cf1e7 0524fabc 707fb27b 0e4013f3 5c223270 80814c3b 05195faf 0cfe60b5 e5de20a7 352acbac 5dc2ffb0 7b3131d4 85baacbc e31957fa 27c515a4 90678ffd c8ccdfc2a60f55fa e9688ce9 251eca4a 0a67b781 866af1a8 01ebquittelnet timeout 5ssh timeout 5console timeout 0dhcpdauto_config outside!threat-detection basic-threatthreat-detection statistics access-listno threat-detection statistics tcp-interceptwebvpnenable outsidesvc image disk0:/anyconnect-dart-win-2.5.3054-k9.pkg 1svc enabletunnel-group-list enableusername cisco password 3USUcOPFUiMCO4Jk encryptedtunnel-groupDefaultWEBVPNGroup general-attributesauthorization-server-group LOCALtunnel-groupDefaultWEBVPNGroupwebvpn-attributesauthenticationaaa certificate!class-mapinspection_defaultmatch default-inspection-traffic!!policy-map type inspect dnspreset_dns_mapparametersmessage-length maximum client automessage-length maximum 512policy-mapglobal_policyclassinspection_defaultinspectdnspreset_dns_mapinspect ftpinspect h323 h225inspect h323 rasinspectrshinspectrtspinspectesmtpinspectsqlnetinspect skinnyinspectsunrpcinspectxdmcpinspect sipinspectnetbiosinspecttftpinspectip-options!service-policyglobal_policy globalprompt hostname contextCryptochecksum:dd359dd72eba94e69deb21bee4c3423b : end。
电信VPDN专网配置指南
华侨大学厦门工学院电信VPDN专网配置指南●Windows XP●Windows vista●Windows 7建立拨号前首先需确认电脑网卡设置为自动获取IP方式自动获取IP地址设置说明如下：控制面板→网络连接→本地连接→属性→Internet协议（TCP/IP）→属性→选择自动获取IP地址和自动获取DNS 服务器地址→确定。
Wind ows XP1、修改注册表由于WindowsXP系统缺省情况下启动了IPSec功能，因此在发起VPN请求时应禁止IPSec功能。
方法一：首先要完成一个必要的Windows注册表条目导入工作。
使用Windows XP/2000操作系统的用户，请双击下一行名为“L2TP Pro.....reg”图标。
弹出以下对话框。
点击“是”，接着部分Windows XP系统可能弹出以下对话框选择“运行”；出现以下对话框：选择“是”；即将相应注册表值导入。
弹出以下窗口：单击确定，此时相应注册表条目已导入。
然后重新启动计算机。
方法二：在命令行模式下执行regedit命令，弹出“注册表编辑器”对话框。
在左侧注册表项目中逐级找到：HKEY_LOCAL_MACHINE\System\ CurrentControlSet\Services \Rasman\Parameters，单击Parameters参数，接着在右边窗口空白处单击鼠标右键，选择［新建/DWORD］并新建一个注册表值（名称为ProhibitIPSec，值为1），然后重新启动WindowsXP。
2、创建VPN连接第一步：新建连接。
在控制面板里进入网络连接，在页面左侧点击“创建一个新的连接”。
第二步：创建新连接向导，点击下一步。
第三步：在网络连接类型里选择“连接到我的工作场所的网络”，点击下一步。
第四步：在网络连接对话框中选择虚拟专用网络连接，点击下一步。
第五步：输入接入VPN服务器组织的名称，点击下一步。
第六步：选择“不拨初始连接”，点击下一步。

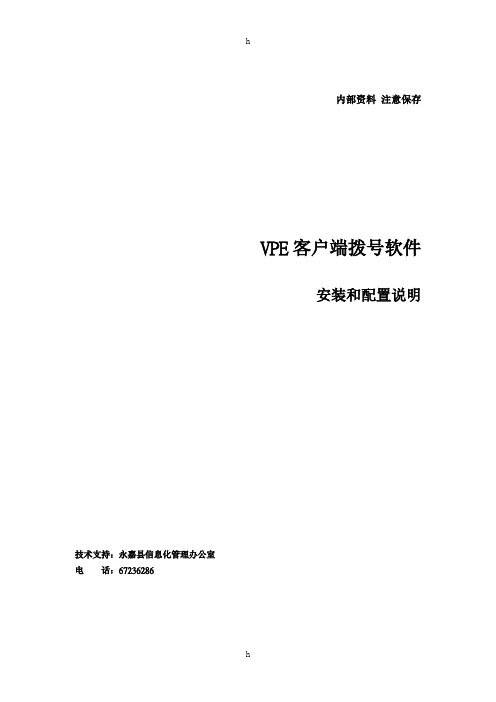

VPE客户端安装说明
内部资料注意保存VPE客户端拨号软件安装和配置说明技术支持：永嘉县信息化管理办公室电话：67236286一、软件安装过程：1、双击运行文件夹里的SETUP.EXE2、选择设置语言3、输入软件安装序列号4、选择不自动运行secpoint。
选择中文2、输入软件安装序列号：nks141qubo3mk5bc选择否1、用户名和公司名称可随便输入5、接下来会有连续几个下面的对话框，一直选择仍然继续，选择仍然继续6、完成后重新启动计算机。
选择立即重启计算机二、软件配置过程：1、打开桌面上的secpoint，选择“新建连接_手动创建”，如下图：2、选择网卡新建连接_手动创建选择计算机上网的网卡，5.0版本不用选择3、输入LNS服务器IP地址输入LNS服务器IP地址60.190.101.184、启用IPSEC协议，设置身份验证字选择启用IPSEC协议，身份验证字为：yjinfo由于部分宽带路由器不支持IPSEC协议，如果使用ADSL或LAN宽带路由器，并把拨号用户名和密码设在宽带路由器上，要把此项的“√”去掉。
5、输入VPN连接名称6、完成后选中新建的VPN链接图标，点击鼠标右键，属性。
输入VPN连接的名称，建议命名为：永嘉电子政务外网选中新建的VPN链接图标，点击鼠标右键，属性7、点击高级：点击高级8、L2TP设置里的“隧道名称”写：yjinfo隧道名称写：yjinfo9、IPSCE设置：使用NAT穿越打上√10、IKE设置选择“使用NAT穿越”2、ID类型选择“名字”3、本端安全网关名称写“client”4、对端安全网关设备名称写“yjinfo”1、协商模式选择“野蛮模式”11、点击应用，确定，完成软件配置过程。
三、拨入和断开县电子政务外网1、如果是ADSL 或LAN 宽带用户，需要先拨号连上互联网。
2、第一次进行电子政务外网拨号（ADSL 或LAN 宽带用户）前，需选中“永嘉电子政务外网”，右键“属性”，网卡选择“WAN （PPP/SLIP ）Interface ”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MultiGen-Paradigm公司的Vega Prime是专门应用于实时视景仿真、声音仿真和虚拟现实等领域的渲染软件环境。
它是一个跨平台实时工具。
它构建在VSG（Vega Scene Graph）框架之上，是VSG的扩展API，包括了一个图形用户界面Lynx和一系列可调用的、用c++实现的库文件、头文件。
Vega Prime在不同层次上进行了抽象，并根据功能不同开发了不同的模块，每个应用程序由多个模块组合而成。
它们都由VSG提供底层的支持。
VSG分为三个部分：（1）vsgu（Utlity library），提供内存分配等功能；（2）vsgr（Rendenring library），底层的图形库抽象，比如OpenGl或D3D；（3）vsgs（Scene graph library）。
在内核中，Vega Prime使用vsgs，vsgs使用vsgr，它们都使用vsgu。
现在的Vega Prime，功能上没有任何指得炫耀的地方，跨平台性也没有很好，如果但论功能，效率，跨平台性，估计比不过其他软件，但是Vega Prime背后有实力强大的MP公司，多年的积累使得高级功能的增添相当简单，很多都只需从Vega中移植过来就行了，所以VP是较为先进的架构，光明的前途，但是尚未成熟，发展中的软件。
查看文章vega prime 浅谈--转2007-03-20 17:25理解VP，不能只从VP本身来理解，如果没有理解VSG，也就不可能真正理解VP；当然OpenGL也不能一窍不通。
VSG是一种Scene Graph，与VSG相同重量级的Scene Graph比较常见的有Open Performer，Open GVS，Open Scene Graph等等。
MP公司把战略方向从Performer调整到VSG上，自然是非常明智的。
第一，Performer毕竟不是自家的东西，而MP现在有实力慢慢开始另起炉灶了，VSG是自己的，自己的东西，好处自然不用多说了；第二，Performer在架构上慢慢开始落伍了，只能支持OpenGL（OpenGL现在商业前景不明朗），C接口的API 也略显老套（并不是说C不如C++，只是老套一些），VSG我研究了一下，现在应该还不能支持DirectX，但是显然是留了余地的，我就看到了一两个常数名称中有DirectX。
此外，VSG是用C++开发的，溶入了许多现代C++的即时髦又实用的特性和技术：泛型，设计模式等等，这些特性和技术，我认为是非常powerful 的。
但是，VSG也不是完美的，它还相当不成熟，有些地方不如开放源码的Open Scene Graph，比如文本显示，格式支持等，自然，与开放源码的东西相比，它不开放源码，自然也可以看作是一个缺点。
VSG对中文的支持就是没有，声音的支持等于没有。
还有一点，可能是我没有深究，VSG自己搞了一套泛型接口，像容器类的VUVector等等，Open Scene Graph就没有，VSG这样搞似有重床叠架之嫌然后谈谈Lynx Prime，其实Lynx Prime就是一个构建在VSG Extension上的界面而已，界面基于QT，单纯谈Lynx Prime，没有任何意义，关键还是VSG Extension那些类，VPApp啊，VPkernal啊，这些类，可以说层次结构，概念相当清楚，以至于完全可以把Lynx Prime看作是VSG Extension的图形化调试工具。
现在的Vega Prime，功能上没有任何指得炫耀的地方，跨平台性也没有很好，如果但论功能，效率，跨平台性，估计比不过其他软件，但是Vega Prime 背后有实力强大的MP公司，多年的积累使得高级功能的增添相当简单，很多都只需从Vega中移植过来就行了，所以我对VP的概括是较为先进的架构，光明的前途，但是尚未成熟，发展中的软件，评价大抵如此，结局就难说了，取决与商业行为的一般多余技术。
论技术，铱星还不先进？到最后摩托罗拉还不是吃了大亏？最后再多几句，之所以说是较为先进的架构，言外之意自然有更先进的东西，现在有一种趋势是出现了专门的图形语言，如NVidia的GL，SGI的OpenGL Shading Language等等，我也只是听说而已，但是很难判断其发展前景，所以就不多聊了。
vp一个很大的优势在于plug in 架构；几乎比较好的实时三维方面的软件，都很容易地作为一个模块和vp集成在一起,并且几乎都有这样的模块，这样开发一个比较好的应用不会费很大力气。
例如动态地形，物理引擎等等，都是其他软件所没有的。
directx在vp2.0里会加强，cg调用也会加强.hdsl一样，不过vp2.0优先考虑的是opengl1.4,opengl2.0支持估计还早，因为要考虑到大家显卡的支持性能。
不管是VP的基础Vega Scene Graph，开放源码项目Open Scene Graph，还是SGI Open Performer，它们都是Scene Graph－场景图。
所谓的“Scene Graph”库，允许用户以图数据结构表述场景中的物体，这样就能将共享某些属性的相关物体组织为group，如此就能在一个地方指定整个group 的共同属性。
Scene Graph能够自动管理如实绘出场景的所需的东西（如LOD），并且忽略那些减缓场景中硬件图形显示的不必要细节。
一个Scene Graph应该能屏蔽底层的绘图函数库（OpenGL，DirectX）。
VSG自己搞了一套泛型接口，像容器类的VUVector等等，Open Scene Graph 就没有，VSG这样搞似有重床叠架之嫌后来想想，应该是这样的：VC6不需要STLPort就能支持VP，要做到这样，VSG的重床叠架就可以理解了。
VSG内部开发用了STLPort，直接把那些泛型容器拿出来，在VC6里面编译都通不过，就像现在编译不了VP一样，所以重床叠架是没办法时候的办法。
应该是VP开发计划比较早，软件开发规划又出了一点问题，以至于现在VP还不支持.net，还重床叠架地提供了那些泛型容器。
谈到这里，其实我是和Open Scene Graph作比较的，OSG已经推荐用VC 7.1开发了，自然没有那些重床叠架的泛型容器了；针对VC6，OSG也支持，只要VC6装了STLPort就可以了。
其实不论是VSG还是OSG，对开发人员的要求都很高，难道这些开发人员连STLPort都不会装吗？相信VP的未来版本中，会直接支持VC .net，自然那些重床叠架的泛型容器最终会消失。
Scene Graph就是一颗树－简单常用又好用的数据结构。
它开始于最顶端的node，这个node可以是二维或是三维的，包含了整个虚拟世界。
整个世界被表述为一node的层次结构，可以是控件对象的group，对象位置的设置, 对象的动画, 或者是对象之间逻辑关系的定义比如管理交通灯不同状态的逻辑关系的义. Graph的叶子代表了物理上的对象本身，可绘出的geometry 和它们的材质属性。
Scene Graph并不是完整的游戏或模拟引擎,当然它可以成为这些引擎的主要部分。
Scene Graphit的主要目标是表述三维世界，相关的高效渲染. 物理模型,碰撞检验等，而声音部分则留给用户用其他集成的开发库去处理了。
事实上Scene Graph 并不一定集成所有特性，反而是一件好事：Scene Graph提供了与客户的应用程序和工具的互操作，这样，Scene Graph就能在游戏, 虚拟仿真，虚拟现实，科学商业可视化，模拟游戏训练中大展宏图。
Scene Graph的核心功能，先想到如下几点：一个Scene Graph的核心功能应该包括以下方面：1．内存管理，对象的参考计数2．基础的数据结构封装，如二维，三维，四维向量的封装，用于裁剪的边界盒，边界球的封装等等。
3．封装低层图形API（OpenGL或是DirectX）4．场景图结构中树层次的实现（Node，Group，Leaf），以及在这个层次上的操作（遍历，更新，渲染等等）。
其中，第四点是核心中的核心。
安装vega prime 2.0过程：说明:1. 安装好vp2以后，2. 升级2.01，然后运行VegaPrime201_patch.exe，注意在运行的时候安装的目录要跟vp2.0安装目录一致3. 然后把安装文件目录Crack中的mpiCRO.Lic用记事本打开，把其中的HOSTID改成你机器的即mac地址（可以通过在运行中使用ipconfig -all命令来得到，也可以通过LicenseToolCRO的第二个选项然后点击下一步，也可以得到你的主机MAC地址，当然如果你安装了虚拟机工具，可能会出现几个，要注意区分哪个应该是自己真正的MAC地址）,sn 时间修改得稍晚一点，比如209903，还有INCREMENT VP2_DEV MPICRO 2.9 31-dec-2016，这个的时间也需要修改，原来是2006的，修改的比现在时间稍晚就可以。
4. 然后使用认证工具导入lic.过程为:运行License Tool 2.0下的License tool.选择 To install licenses on this system and / or setrup a license server 的install License(s).再从Browse里找到修改后的Lic文件.ADD添加，这样就没有问题了，肯定可以顺利使用vega prime了。
Microsoft Visual 2003安装方法：首先准备好六张CD1、先放入CD1，检测必要安装。
2、放入CD3安装必要安装。
（系统必备）3、放入CD1开始安装。
4、放入CD2完成安装。
5、放入CD4开始安装MSDN。
6、放入CD5继续安装MSDN。
7、放入CD6完成安装MSDN。
按顺序逐一安装即可。
有的光盘的名称或标记如下所示：VSWCUD1 [C]VSENARD1 [A]VSENARD2 [B]MSDVVSD1 [D]MSDVVSD2 [E]MSDVVSD3 [F]按以上顺序安装即可。
如果是下载的是Visual Studio .NET2003安装包，即先解压，从1-7分别是:1. Visual 2003 简体中文企业版Visio流程图制作工具2. Visual 2003 简体中文企业版主程序_CD13. Visual 2003 简体中文企业版主程序_CD24. Visual 2003 简体中文企业版MSND_CD15. Visual 2003 简体中文企业版MSND_CD26. Visual 2003 简体中文企业版MSND_CD37.Visual 2003 简体中文企业版必须环境合计1.7GB注：安装Visual 2003 简体中文企业版必须环境时，弹出的Visual 安装警告，单击“否”即可。
