【资料】超高分子量聚乙烯汇编
超高分子的聚乙烯800万分子量
超高分子的聚乙烯800万分子量指的是该聚乙烯的分子量达到了800万道尔顿（Da）以上。
这种高分子量的聚乙烯通常具有较高的耐磨性、抗冲击性、耐化学腐蚀性等优良性能。
在工业应用中，超高分子的聚乙烯可以用于制造耐磨加工件、板材等产品，也可以用作工程塑料来制造各种零部件。
此外，由于其高分子量的特点，超高分子的聚乙烯还可以用于制造高强度复合材料、高性能粘合剂等产品。
需要注意的是，超高分子的聚乙烯也存在一些缺点，例如加工难度较大、成本较高、容易受到热和氧的影响等。
因此，在使用超高分子的聚乙烯时需要采取相应的措施来保证其稳定性和可靠性。
国产超高分子量聚乙烯牌号
国产超高分子量聚乙烯牌号
国产超高分子量聚乙烯是一种高分子材料，具有极高的分子量和优异的耐磨性、耐化学腐蚀性能等特点，常用于输送管道、矿山设备、轴承等领域。
目前国内生产的超高分子量聚乙烯牌号有很多种，常见的包括LG化学的LG-UHMWPE、德尔塔的DOW UHMWPE等。
这些牌号的超高分子量聚乙烯产品在不同领域有不同的应用特点和优势，用户在选择时需要根据具体的使用要求和环境条件进行综合考虑。
在工程应用中，用户通常需要根据具体的工作条件和要求选择合适的牌号。
例如，对于需要耐磨性能的输送管道，可以选择耐磨性能更好的牌号；对于需要耐化学腐蚀性能的设备，可以选择具有较好耐化学腐蚀性能的牌号。
此外，用户还需要考虑产品的加工性能、机械性能等因素，综合选择最适合自己需求的超高分子量聚乙烯牌号。
总的来说，国产超高分子量聚乙烯牌号众多，用户在选择时需要根据具体的使用要求和环境条件进行综合考虑，以确保选用合适的产品满足工程需求。
超高分子量聚乙烯原料

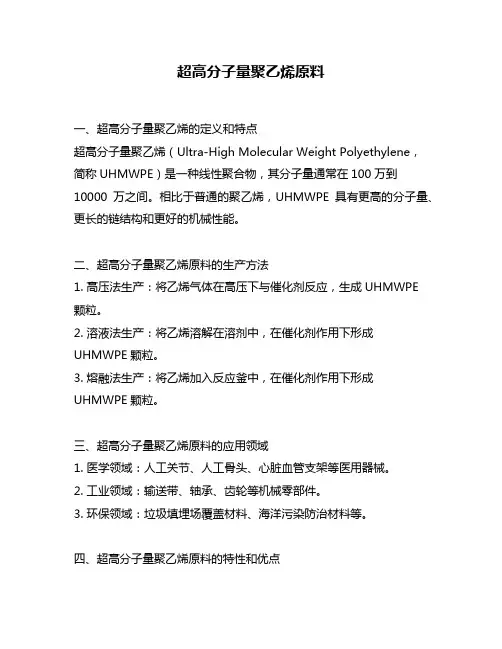

超高分子量聚乙烯原料一、超高分子量聚乙烯的定义和特点超高分子量聚乙烯（Ultra-High Molecular Weight Polyethylene，简称UHMWPE）是一种线性聚合物，其分子量通常在100万到10000万之间。
相比于普通的聚乙烯，UHMWPE具有更高的分子量、更长的链结构和更好的机械性能。
二、超高分子量聚乙烯原料的生产方法1. 高压法生产：将乙烯气体在高压下与催化剂反应，生成UHMWPE颗粒。
2. 溶液法生产：将乙烯溶解在溶剂中，在催化剂作用下形成UHMWPE颗粒。
3. 熔融法生产：将乙烯加入反应釜中，在催化剂作用下形成UHMWPE颗粒。
三、超高分子量聚乙烯原料的应用领域1. 医学领域：人工关节、人工骨头、心脏血管支架等医用器械。
2. 工业领域：输送带、轴承、齿轮等机械零部件。
3. 环保领域：垃圾填埋场覆盖材料、海洋污染防治材料等。
四、超高分子量聚乙烯原料的特性和优点1. 良好的耐磨性：UHMWPE具有极高的耐磨性，是一种理想的输送带和轴承材料。
2. 优异的抗冲击性能：UHMWPE具有良好的抗冲击性能，是一种理想的防护材料。
3. 高强度和刚度：UHMWPE具有较高的强度和刚度，在机械零部件中应用广泛。
4. 低摩擦系数：UHMWPE具有较低的摩擦系数，可以减小零部件之间的摩擦损失。
五、超高分子量聚乙烯原料在医学领域中的应用1. 人工关节：UHMWPE作为人工关节表面涂层或制成关节内衬，可以减少对周围组织和骨骼的损伤。
2. 人工骨头：UHMWPE可以制成人造骨头，用于替代受损或缺失部位。
3. 心脏血管支架：UHMWPE可以制成心脏血管支架，用于治疗冠心病等心血管疾病。
六、超高分子量聚乙烯原料在工业领域中的应用1. 输送带：UHMWPE作为输送带材料，具有良好的耐磨性和低摩擦系数，可以减少能量损失。
2. 轴承：UHMWPE作为轴承材料，具有良好的耐磨性和抗冲击性能，可以提高机器的运转效率。
超高分子量聚乙烯的基本特性与应用领域
超高分子量聚乙烯的基本特性与应用领域超高分子量聚乙烯（Ultra-High Molecular Weight Polyethylene，简称UHMWPE），是一种具有特殊结构和优异性能的高分子材料。
它以其独特的性质和广泛的应用领域，成为当今高性能材料领域的热门研究课题之一。
本文将重点介绍超高分子量聚乙烯的基本特性和其在不同应用领域的广泛应用。
一、超高分子量聚乙烯的基本特性1. 高分子量：超高分子量聚乙烯的分子量通常在100万到900万之间，是普通聚乙烯的几十甚至上百倍。
这种高分子量使其具有优异的物理性质，如高强度、高韧性和高耐磨性。
2. 超高吸收能力：超高分子量聚乙烯具有出色的吸能性能，可有效吸收冲击能量，减轻物体碰撞时的冲击和振动，使其成为理想的防护材料。
在运动保护用品、防护设备和防爆材料等领域得到广泛应用。
3. 优异的耐磨性：超高分子量聚乙烯具有出色的耐磨性能，在干燥或湿润条件下都能维持较低的摩擦系数。
因此，它被广泛应用于输送设备、滑轨、滑板等需要耐磨性能的领域。
4. 低摩擦系数：超高分子量聚乙烯的表面摩擦系数非常低，易于形成自润滑膜，具有良好的滑动性。
它在食品加工、输送设备和滑动元件等领域具有广泛的应用。
5. 良好的化学稳定性：超高分子量聚乙烯对大多数化学品具有良好的耐腐蚀性能，在恶劣环境下也能保持较好的稳定性。
它被广泛应用于化工、制药等领域的管道、储罐等设备。
二、超高分子量聚乙烯的应用领域1. 高强度绳索与索具：由于超高分子量聚乙烯具有出色的强度和耐磨性，它在船舶、航空、登山和运动器材等领域被广泛用于制造高强度绳索、缆绳和索环等。
2. 自润滑轴承与导轨：超高分子量聚乙烯的低摩擦系数和优良的耐磨性能使其成为理想的自润滑材料，广泛应用于机械设备的轴承、导轨和滑动元件上。
3. 制造业和工业领域：超高分子量聚乙烯在制造业和工业领域有着广泛的应用。
它可以制成机械零部件、密封件、垫片等，用于减振、减噪和降低运动摩擦等方面。
超高分子量聚乙烯 熔点
超高分子量聚乙烯熔点
摘要：
一、超高分子量聚乙烯的简介
二、超高分子量聚乙烯的熔点特性
三、超高分子量聚乙烯的应用领域
四、总结
正文：
【超高分子量聚乙烯的简介】
超高分子量聚乙烯（UHMWPE）是一种高性能的塑料材料，具有出色的耐磨、耐腐蚀、抗冲击等特性。
它的分子量高于普通聚乙烯，因此具有更高的机械强度和耐磨性。
在我国，超高分子量聚乙烯的生产和技术应用已经取得了显著的发展，广泛应用于各个领域。
【超高分子量聚乙烯的熔点特性】
超高分子量聚乙烯的熔点一般在130-140℃之间，具有较高的熔融粘度。
在生产过程中，需要采用适当的加工工艺以确保材料的性能。
由于超高分子量聚乙烯的熔点较高，因此在加热过程中要注意控制温度，避免过高的温度导致材料降解。
【超高分子量聚乙烯的应用领域】
1.机械领域：超高分子量聚乙烯具有良好的耐磨性和抗冲击性，可用于制作轴承、齿轮、滑轮等机械部件，降低机械磨损，延长使用寿命。
2.建筑领域：超高分子量聚乙烯具有优异的抗腐蚀性和耐候性，可用于制
作建筑模板、管道、防水材料等，提高建筑物的质量和使用寿命。
3.交通领域：超高分子量聚乙烯可用于制作汽车零部件、轨道交通器材等，减轻车辆重量，降低能耗。
4.医疗领域：超高分子量聚乙烯具有良好的生物相容性，可用于制作手术器械、人工关节等医疗器械，确保患者的安全。
【总结】
超高分子量聚乙烯作为一种高性能塑料，因其独特的物理和化学性能在众多领域得到了广泛应用。
了解其熔点特性，合理控制加工温度，可以确保材料的性能。
超高分子量聚乙烯 共聚单体
超高分子量聚乙烯共聚单体
一、超高分子量聚乙烯概述
超高分子量聚乙烯（UHMWPE）是一种高性能的工程塑料，具有优异的力学性能、化学稳定性和耐磨性。
其分子量高达100万至500万，远高于普通聚乙烯。
由于其独特的物理和化学性质，超高分子量聚乙烯被广泛应用于各个领域。
二、共聚单体的作用与分类
共聚单体是指在超高分子量聚乙烯合成过程中，加入一定比例的单体与主链上的单体共同组成聚合物。
共聚单体的作用是改善超高分子量聚乙烯的性能，提高其应用领域的适应性。
根据单体的类型，共聚单体可分为两类：非活性共聚单体和活性共聚单体。
非活性共聚单体：在聚合过程中，非活性共聚单体与主链上的单体不发生化学反应，仅通过物理吸附与主链结合。
这类共聚单体对超高分子量聚乙烯的性能改善作用较弱。
活性共聚单体：活性共聚单体在聚合过程中与主链上的单体发生化学反应，形成共价键连接。
这类共聚单体能够显著改善超高分子量聚乙烯的性能，提高其应用领域。
三、超高分子量聚乙烯共聚单体的应用领域
1.航空航天领域：由于超高分子量聚乙烯共聚单体具有轻质、高强度、耐磨损等优点，可用于制作飞机内饰、发动机零件等。
2.汽车工业：超高分子量聚乙烯共聚单体可用于制作汽车零部件，如传动
系统、刹车系统等，以提高汽车的燃油效率和安全性。
3.建筑领域：超高分子量聚乙烯共聚单体可作为建筑材料的增强剂，提高建筑材料的力学性能和耐久性。
超高分子量聚乙烯
超高分子量聚乙烯（UHMWPE）的特性分子量大，普通聚乙烯（PE）的粘均分子量只有几十万；超高分子量聚乙烯（UHMWPE）的粘均分子量大于300万。
难加工。
优异的耐磨性，耐磨强度是碳钢的7倍、普通塑料的5-7倍。
优异的自润滑性，摩擦系数小，流体输送阻力小。
极低的表面能，不粘附、不结垢。
抗冲击强度高，尤其是低温抗冲击性优异，是目前已知塑料中最高的。
优异的化学稳定性，除极少数溶剂对其有腐蚀性外，常见的无机、有机酸、碱、盐和有机溶剂（萘除外），对这种材料都没有腐蚀性。
超高分子量聚乙烯在化学稳定性上类似于聚四氟乙烯，是一种惰性材料。
优异的抗老化性能，在自然日照条件下，超高分子量聚乙烯的老化寿命为150年。
UHMWPE性能及与其他工程塑料的性能比较项目ASTM 单位UHMWPE 高冲击ABS 尼龙66 聚碳脂酸聚甲醛聚四氟乙烯密度D1505 g/cm30.935-0.975 1.02-1.04 1.13-1.15 1.2 1.41 2.14-2.2冲击强度D250 J/cm >1400不破裂160-440 60-110 710-950 50-130 160断裂伸长率D638 % 350 5-60 60-300 100-130 75 200-400 摩擦系数D1894 - 0.07-0.11 0.38 0.37 0.36 0.18 0.02-0.04 mi磨损率D1175 mg/1000次70 770 175 280 540 250吸水率D1505 % <0.01 0.02-0.45 1.5 0.15 0.25 >0.1击穿电压D149 Kv/mm 50 14-20 15-19 16 15 20维卡软化点D1525 ℃134变形温度D648 ℃180-185超高分子量聚乙烯与其它工程塑料的动摩擦系数比较超高分子量聚乙烯耐腐蚀性能表符号含义：“√”稳定“△”比较稳定“×”不稳定。
超高分子量聚乙烯聚合
超高分子量聚乙烯聚合超高分子量聚乙烯（Ultra-high molecular weight polyethylene，简称UHMWPE）是一种重要的高分子材料，具有许多优异的性能和广泛的应用领域。
在本文中，将介绍UHMWPE的特点、制备方法以及其在工业、医疗和体育领域的应用。
UHMWPE具有非常高的分子量，分子量可以达到数百万至数千万之间。
这种超高的分子量使得UHMWPE具有出色的力学性能，如高强度、高韧性和低摩擦系数。
同时，它还具有良好的耐磨性、耐化学腐蚀性和优异的电绝缘性能。
这些特点使得UHMWPE在多个领域得到广泛应用。
UHMWPE的制备方法有多种，其中最常用的是熔融聚合法。
通过加热和搅拌聚乙烯单体，使其熔化并发生聚合反应，最终得到超高分子量的聚乙烯。
熔融聚合法具有简单、高效的特点，可以制备出具有良好性能的UHMWPE。
UHMWPE在工业领域有广泛的应用。
由于其优异的耐磨性和耐化学腐蚀性，UHMWPE常被用作机械零部件的材料，如轴承、齿轮和导向轨道等。
此外，UHMWPE还被广泛应用于输送设备、食品加工设备和矿山机械等领域，使得这些设备具有更长的使用寿命和更好的性能。
在医疗领域，UHMWPE是一种重要的人工关节材料。
由于其出色的生物相容性和耐磨性，UHMWPE常被用作人工髋关节和人工膝关节的材料。
它可以减轻关节炎患者的疼痛，恢复关节功能，提高患者的生活质量。
然而，UHMWPE在使用过程中也存在一些问题，如颗粒磨损和松动等，因此需要不断改进和优化。
UHMWPE还在体育领域得到广泛应用。
由于其低摩擦系数和优异的耐磨性，UHMWPE常被用作冰上运动的滑冰板材料。
在滑雪板和滑雪板底板中，UHMWPE可以减少与雪的摩擦，提高滑行速度和控制性能。
同时，UHMWPE还被用作冰球场地的材料，可以减少冰球与地面的摩擦，提高球员的灵活性和速度。
总的来说，超高分子量聚乙烯是一种重要的高分子材料，具有许多优异的性能和广泛的应用领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.2 丝条拉伸成型
Before
萃取、干燥
含有溶剂的 冻胶丝条
多级热牵伸
未成形、较 粗的丝条
Aftபைடு நூலகம்r
经过萃取，将丝条中 的溶剂去除。通常采 用的萃取剂为碳氢清 洗剂，该萃取剂在干 燥过程中即可去除。
每一级牵伸过程都会 改变纤维分子间结构， 大分子由无序向有序、 定向排列，结晶度提 高。
杭州翔盛高强纤维材料股份有限公司
杭州翔盛高强纤维材料股份有限公司
2.超高分子量聚乙烯纤维生产原理
1.十氢萘、石蜡油 、煤油可作为溶剂
原料 溶解
加热 牵伸
5.多级牵伸改变 分子排列状态
2.输送-搅拌 -加热-加压
螺杆 挤压
萃取、 干燥
4.将丝条中的溶剂 萃取、置换，萃取 剂挥发
3.实现计量泵挤 压物料变为丝条
喷丝板
杭州翔盛高强纤维材料股份有限公司
已产业化
20C80S,中国 开始理论研究
杭州翔盛高强纤维材料股份有限公司
2.超高分子量聚乙烯纤维生产原理
凝胶纺丝法
1.将UHMWPE溶解于适当的溶剂中形 成半稀溶液，减小分子链之间的缠 结； 2.喷丝孔挤出后在空气或水中冷却 凝固成凝胶原丝。保存大分子的解 缠状态； 3.通过超倍热延伸凝胶原丝大分子 链充分取向和高度结晶。
超高分子量聚乙烯
杭州翔盛高强纤维材料股份有限公司
1.超高分子量聚乙烯概述
1.1 聚乙烯分类
聚乙烯是由乙烯基单体自由基聚合而成的聚合物，分子的结构单元 为： CH2 CH2 n
C H 2 C H 2 聚乙烯结构特点：
CH2 CH2 n
•聚乙烯为线性聚合物，-C-C-链为柔性长链，为热塑性聚合物；
•分子对称，无极性基团存在，分子间作用力较小；
纺丝箱
纺丝箱的作用为保温、控温、均匀的将物料分配到每 一个纺丝组件。
喷丝板
喷丝板将物料挤压变为丝条，决定了纤维的成型及拉 伸性能，孔径及外形为主要的技术参数。
杭州翔盛高强纤维材料股份有限公司
2.超高分子量聚乙烯纤维生产原理
2.2 丝条纺制
杭州翔盛高强纤维材料股份有限公司
2.超高分子量聚乙烯纤维生产原理
LLDPE，Z-N型或Ti系高效催化剂
UHMWPE，Ti系高效催化剂
杭州翔盛高强纤维材料股份有限公司
1.超高分子量聚乙烯概述
20 世纪30 年代，Staudinger 教授提 出了高强高模高分子必须具备的结构 模型，指出其大分子必须完美择优取 向和结晶。
1936 年，Boer 在Faraday 学会 研讨会上，提出如果由主价键计 算完美取向和结晶高分子材料的 话，主链方向杨氏模量可达 11000kg/cm2，而由范德华力控制 的话只有450kg/cm2。这种结构 模型只有在二种极端情况下才能 实现，即刚性的分子和非常柔性 的分子。
2.超高分子量聚乙烯纤维生产原理
2.2 丝条拉伸成型
萃取 （去溶剂）
冻胶溶液在喷丝孔道内受剪切作用，部分溶剂析出流入冷浴， 大量的溶剂保留于冻胶丝条的网络结构内，除去后方能进行有效的 高倍拉伸，通常采用低沸点且易挥发的第二溶剂（萃取剂）置换出 高汽化点的第一溶剂。
目前所采用的萃取剂有汽油、正己烷，二甲苯，四氯化碳，二 氯甲烷、四氯乙烷，三氯三氟乙烷或其他低沸点碳氢化合物。萃取 剂的选择必考虑到萃取效率以及萃取剂的安全性和毒性。
2.超高分子量聚乙烯纤维生产原理
2.1原料溶解 溶解是分子间的作用力被溶剂分子拆散的过程，溶质和溶剂
分子本身及相互间的作用力相对大小将影响溶解进程。超高分 子量聚乙烯的分子量极高、分子结构规整，分子间有强烈的形 成结晶的趋势，结晶度极高，溶剂分子很难折散这种作用力， 因此UHMWPE很难均匀充分溶解，只有在高温下才能溶解于二甲 苯、十氢萘等少数几种溶剂中。
杭州翔盛高强纤维材料股份有限公司
1.超高分子量聚乙烯概述
1.2 超高分子量聚乙烯
分子量为80万～500万的聚乙烯称为超高分子量聚乙烯，分 子量是超高分子量纤维力学性能的基础，分子量越高，端基浓 度越小，增加了大分子链间的相互作用力，受外力时大分子链 间的缠结点与吸引点相互作用，达到分散作用力的目的。
万的UHMWPE
荷兰DSM公司十 氢萘溶剂凝胶纺 丝法，申请专利
6000吨 4500吨 600吨
美国Allied Signal 公司购买专利
1990年实现 工业化生产
20C90S 2008 2010 2012
帝斯曼公司生产规模图
商品名spectral 900/1000
联合日本东洋 纺织Dyneema SK-60
•聚乙烯分子链空间排列呈平面锯齿形，键角为109.3°；
•分子链良好的柔顺性和规整性，似的聚乙烯的分子链可以反复折叠并 整齐堆砌排列形成结晶。
杭州翔盛高强纤维材料股份有限公司
1.超高分子量聚乙烯概述
聚乙烯按照密度可分为：
低密度 聚乙烯
高密度 聚乙烯
线性低密 度聚乙烯
超高分子 量聚乙烯
LDPE,高压法合成，催化剂为 ROOR HDPE，中压法或低压法合成， 催化剂为Cr系或Ziegler
CH2 CH2 n
分子量不同赋予聚乙烯不同的性能，分子量越高，拉伸强度、 表面硬度、耐磨性、耐蠕变、耐老化和耐溶剂性提高，断裂伸长率 降低。
n ≈ 1.79×105～1.96×105
杭州翔盛高强纤维材料股份有限公司
1.超高分子量聚乙烯概述
1.3 超高分子量聚乙烯纤维的发展
？
20C70S,利兹大学
研制出分子量10
冻胶纺丝法
1.溶解UHMWPE于适当的溶剂中， 制成半稀溶液； 2.经喷丝孔挤出，以空气或水骤冷 纺丝溶液，将其凝固成冻胶原丝， 形成折叠链片晶； 3.通过萃取、超倍热拉伸大分子链 充分取向和高度结晶，折叠链的大 分子转变为伸直链结构。
除此之外，UHMWPE纤维的纺丝方法还有高压固态挤出法、 增塑熔融纺丝法、表面结晶生长法。冻胶纺丝--超拉伸技术制备 高强度、高模量聚乙烯纤维是70年代末出现的一种新颖纺丝方法， 是目前UHMWPE纤维唯一可产业化应用的纺丝方法。
十氢萘
烷烃类
UHMWPE理想的溶剂， 低温下溶解，冻胶丝 可不经萃取直接牵伸
价格昂贵，我国 目前无大量生产
价格便宜
馏程高，需增加 萃取工艺，使用 关键为如何降低 溶剂在纤维成品 中的含量。
杭州翔盛高强纤维材料股份有限公司
2.超高分子量聚乙烯纤维生产原理
2.2 丝条纺制
双螺杆挤出机
螺杆挤出机的作用为物料的传输-搅拌-加热-加压，将 UHMWPE大分子链解缠，赋予大分子链间适当的缠结点密度。
