多孔材料的制备(作业)
多孔材料的制备及其应用

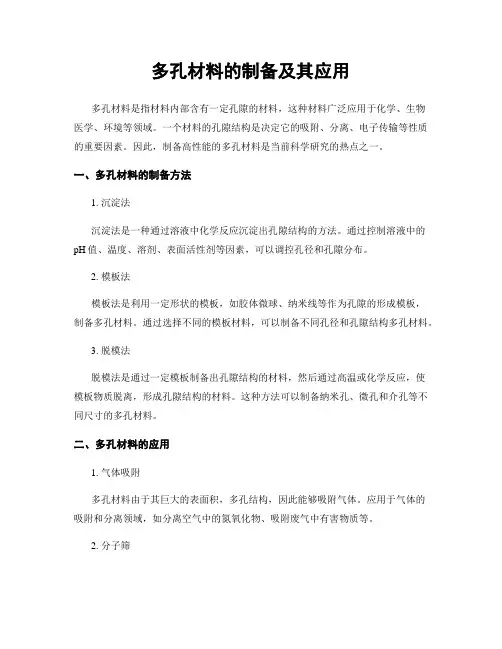

多孔材料的制备及其应用多孔材料是指材料内部含有一定孔隙的材料，这种材料广泛应用于化学、生物医学、环境等领域。
一个材料的孔隙结构是决定它的吸附、分离、电子传输等性质的重要因素。
因此，制备高性能的多孔材料是当前科学研究的热点之一。
一、多孔材料的制备方法1. 沉淀法沉淀法是一种通过溶液中化学反应沉淀出孔隙结构的方法。
通过控制溶液中的pH值、温度、溶剂、表面活性剂等因素，可以调控孔径和孔隙分布。
2. 模板法模板法是利用一定形状的模板，如胶体微球、纳米线等作为孔隙的形成模板，制备多孔材料。
通过选择不同的模板材料，可以制备不同孔径和孔隙结构多孔材料。
3. 脱模法脱模法是通过一定模板制备出孔隙结构的材料，然后通过高温或化学反应，使模板物质脱离，形成孔隙结构的材料。
这种方法可以制备纳米孔、微孔和介孔等不同尺寸的多孔材料。
二、多孔材料的应用1. 气体吸附多孔材料由于其巨大的表面积，多孔结构，因此能够吸附气体。
应用于气体的吸附和分离领域，如分离空气中的氮氧化物、吸附废气中有害物质等。
2. 分子筛多孔材料还广泛应用于分子筛中。
分子筛是用于分离、捕获或变换分子的一种技术。
分子筛具有确定大小和形状等特性，可以用于催化反应、吸附分离等领域。
3. 光、电、磁性材料多孔材料中的孔隙结构、表面特性和分子空间构型等因素对电子传输、光学性质和磁性等特性有很大影响。
因此，多孔材料也可以应用于光、电、磁性材料。
如光催化剂、光伏电池材料等，都需要优秀的多孔材料。
4. 生物医学领域多孔材料还广泛应用于生物医学领域，如药物释放、组织工程、生物传感器等。
多孔材料的相容性和降解性能可以被设计，以满足特定的药物释放和生物材料应用的需求。
总之，多孔材料已经成为当前材料领域的研究热点。
未来的多孔材料将不断涉及新的领域和应用。
多孔材料的合成与应用
多孔材料的合成与应用多孔材料由于其独特的孔隙结构和巨大的表面积，在各个领域都有着广泛的应用。
本文将探讨多孔材料的合成方法及其在不同领域的应用。
一、多孔材料的合成方法多孔材料的合成方法多种多样，下面将介绍几种常见的方法。
1. 模板法模板法是一种常用的多孔材料制备方法，通过选择合适的模板（如胶体晶体、介孔材料等），将所需的功能材料填充到模板中，再通过溶胶-凝胶、沉积、溶剂挥发等方法制备多孔材料。
这种方法制备的多孔材料具有良好的孔隙结构和高度可控的孔径大小。
2. 溶胶-凝胶法溶胶-凝胶法是一种常见的多孔材料制备方法，通过将溶胶（一般为金属盐、硅源等）溶解在溶剂中，然后通过凝胶化处理使溶胶形成固体凝胶，最后通过热处理得到多孔材料。
这种方法制备的多孔材料具有高度可控的孔隙结构和较大的比表面积。
3. 模板蚀刻法模板蚀刻法是一种通过腐蚀模板材料制备多孔材料的方法。
首先将功能材料填充到模板中，然后通过适当的腐蚀剂对模板进行蚀刻，使模板材料被去除，最后得到多孔材料。
这种方法可以制备具有复杂孔隙结构的多孔材料。
二、多孔材料在不同领域的应用由于多孔材料具有独特的孔隙结构和表面特性，可以应用在各个领域。
1. 催化剂多孔材料的高比表面积和孔隙结构使其在催化剂领域有着重要的应用。
多孔材料可以作为催化剂的载体，提供大量的反应活性位点和扩散通道，提高反应效率和催化剂的稳定性。
2. 吸附剂多孔材料的孔隙结构和表面特性使其具有较大的吸附容量和较高的吸附选择性，可以应用于气体分离、水处理等领域。
例如，介孔材料可以作为吸附剂用于有机污染物的去除；活性炭可以作为吸附剂用于废气处理等。
3. 药物输送多孔材料可以作为药物的载体，在药物输送领域有着广泛的应用。
多孔材料可以调控药物的释放速率和控制药物的输送方向，提高药物的治疗效果和减轻副作用。
4. 能源存储与转换多孔材料的高表面积和孔隙结构使其在能源存储与转换领域有着潜在的应用。
例如，多孔碳材料可以用于超级电容器、锂离子电池等能源存储装置；多孔金属有机骨架（MOF）可以用于气体储存和分离等。
多孔材料的制备和性能调控
多孔材料的制备和性能调控多孔材料拥有独特的结构和性能，广泛应用于催化剂、吸附材料、传感器等领域。
然而，多孔材料的制备和性能调控一直是科学家们关注和研究的热点。
本文将从多孔材料的制备方法、性能调控策略以及应用前景等方面进行论述。
一、多孔材料的制备方法多孔材料的制备方法多种多样，其中常见的包括溶胶-凝胶法、共沉淀法、模板法和燃烧法等。
溶胶-凝胶法是一种常用的多孔材料制备方法。
通过将溶胶物质在溶剂中溶解形成溶胶，再通过凝胶化反应使之形成凝胶，最后通过干燥和煅烧等步骤得到多孔材料。
该方法成本低、操作简便，适用于制备种类多样的多孔材料。
共沉淀法是利用化学反应在溶液中共沉淀出多孔材料的方法。
通过合适的溶剂和沉淀剂，可以控制沉淀速度和颗粒大小，从而调控多孔材料的孔径和孔隙结构。
这种方法制备的多孔材料通常具有较好的孔隙结构和稳定性。
模板法是一种通过有机或无机模板来制备多孔材料的方法。
通过将溶胶物质浸渍到模板材料中，然后通过煅烧或溶解模板材料得到多孔材料。
模板法可以制备孔径较小、孔隙结构有序的多孔材料，适用于制备纳米级孔径的材料。
燃烧法是一种通过燃烧反应来制备多孔材料的方法。
通常将可燃性物质与原料混合，通过燃烧反应形成多孔材料。
燃烧法制备的多孔材料具有较大的比表面积和良好的热稳定性，常用于催化剂和吸附材料的制备。
二、多孔材料的性能调控策略多孔材料的性能可以通过调控其孔径、孔隙结构和比表面积等方面来实现。
一种常用的性能调控策略是材料合成过程中的添加剂控制。
通过添加表面活性剂、聚合剂或酸碱调节剂等，可以调控多孔材料的孔径大小、孔隙结构和孔道分布等。
另一种常用的性能调控策略是后处理方法。
在多孔材料制备完成后，通过煅烧、酸碱处理、氧化还原等方法，可以进一步调控多孔材料的结构和性能。
比如，通过煅烧可以提高多孔材料的热稳定性和孔道连通性；通过酸碱处理可以调节多孔材料的酸碱性质；通过氧化还原反应可以改变多孔材料的电导性能等。
此外，多孔材料的性能还可以通过复合材料的制备来实现。
材料化学中的多孔材料的制备与应用
材料化学中的多孔材料的制备与应用材料化学是一门研究材料结构、性能和制备方法的学科，其中多孔材料是材料化学领域中的一个重要研究方向。
多孔材料具有独特的孔隙结构和表面特性，广泛应用于催化剂、吸附材料、分离膜等领域。
本文将介绍多孔材料的制备方法和应用。
一、多孔材料的制备方法多孔材料的制备方法多种多样，常见的有模板法、溶胶-凝胶法和气相法等。
模板法是一种常用的制备多孔材料的方法。
它利用模板物质的作用，在模板物质周围形成孔隙结构。
常见的模板物质有有机分子、无机盐和生物大分子等。
例如，使用聚合物作为模板，可以通过聚合物的热解或溶解来制备多孔材料。
溶胶-凝胶法是一种将溶胶转化为凝胶的方法。
溶胶是指由固体颗粒或分子均匀分散在液体中形成的胶体系统。
凝胶是指溶胶在外界条件下发生凝胶化，形成固体的过程。
通过调控溶胶的成分和条件，可以制备出具有不同孔隙结构和表面性质的多孔材料。
气相法是一种利用气相反应来制备多孔材料的方法。
它通过控制气相反应的条件，使气相中的物质在固体表面上发生反应，形成多孔结构。
常见的气相法包括热解法、气相沉积法和气相扩散法等。
例如，通过热解法可以制备出具有高比表面积和孔隙度的多孔材料。
二、多孔材料的应用多孔材料在催化剂、吸附材料和分离膜等领域有着广泛的应用。
在催化剂领域，多孔材料被广泛应用于催化剂的载体和催化反应的催化剂。
多孔材料具有高比表面积和孔隙度，可以提供更多的活性位点和反应通道，提高催化剂的催化性能。
例如，将金属纳米颗粒负载在多孔材料上，可以制备出高效的催化剂，用于有机合成和能源转换等领域。
在吸附材料领域，多孔材料被广泛用于气体和液体的吸附分离。
多孔材料具有丰富的孔隙结构和表面化学性质，可以选择性地吸附不同分子。
例如，将多孔材料应用于水处理领域，可以去除水中的重金属离子和有机污染物，实现水的净化和回收利用。
在分离膜领域，多孔材料被广泛应用于气体和液体的分离和纯化。
多孔材料具有可调控的孔隙结构和分子筛效应，可以实现对不同分子的选择性分离。
多孔材料的制作工艺流程

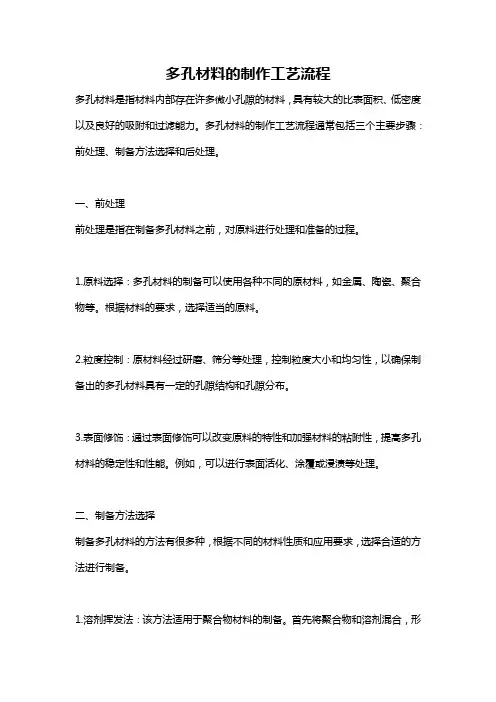

多孔材料的制作工艺流程多孔材料是指材料内部存在许多微小孔隙的材料，具有较大的比表面积、低密度以及良好的吸附和过滤能力。
多孔材料的制作工艺流程通常包括三个主要步骤：前处理、制备方法选择和后处理。
一、前处理前处理是指在制备多孔材料之前，对原料进行处理和准备的过程。
1.原料选择：多孔材料的制备可以使用各种不同的原材料，如金属、陶瓷、聚合物等。
根据材料的要求，选择适当的原料。
2.粒度控制：原材料经过研磨、筛分等处理，控制粒度大小和均匀性，以确保制备出的多孔材料具有一定的孔隙结构和孔隙分布。
3.表面修饰：通过表面修饰可以改变原料的特性和加强材料的粘附性，提高多孔材料的稳定性和性能。
例如，可以进行表面活化、涂覆或浸渍等处理。
二、制备方法选择制备多孔材料的方法有很多种，根据不同的材料性质和应用要求，选择合适的方法进行制备。
1.溶剂挥发法：该方法适用于聚合物材料的制备。
首先将聚合物和溶剂混合，形成溶液，再通过溶剂挥发的方式使聚合物凝胶化，形成孔隙结构。
2.模板法：该方法使用模板来引导孔隙的形成。
首先制备具有孔隙的模板，然后将原料溶液浸渍或覆盖在模板上，通过固化或烧结等方法制备多孔材料。
3.发泡法：该方法通常用于金属和陶瓷的制备。
通过在原料中加入一种发泡剂，制备出多孔材料的前体，然后通过高温处理使其形成孔隙结构。
4.沉积法：该方法适用于薄膜和膜的制备。
通过在基底上逐层沉积材料，形成具有孔隙结构的多孔材料。
5.燃烧法：该方法适用于金属和聚合物材料的制备。
通过在原料中加入可燃物质，然后通过燃烧使其形成孔隙结构。
三、后处理后处理是指制备多孔材料后，对材料进行进一步处理和调整，以增强其性能和稳定性。
1.热处理：通过高温处理，可以调整多孔材料的孔隙结构和孔隙分布，提高材料的热稳定性和力学性能。
2.活化处理：通过活化处理，可以增加多孔材料的孔隙数量和表面积，提高其吸附和催化性能。
3.涂覆或浸渍：通过涂覆或浸渍处理，可以在多孔材料表面形成附加的功能层，改善材料的选择性和反应性。
多孔材料的制备实验报告
一、实验目的1. 掌握多孔材料的制备方法；2. 研究不同制备方法对多孔材料性能的影响；3. 了解多孔材料在各个领域的应用。
二、实验原理多孔材料是指具有多孔结构的材料，其孔隙率可达到90%以上。
多孔材料具有轻质、高比表面积、高吸附性能等特点，在吸附、分离、催化、储能等领域具有广泛的应用。
本实验采用模板法制备多孔材料，利用模板剂的形状、尺寸、分布等特性来控制多孔材料的孔隙结构。
三、实验材料与仪器1. 实验材料：聚苯乙烯、氧化铝、模板剂（聚乙烯醇、聚苯乙烯珠粒等）；2. 实验仪器：电子天平、搅拌器、烘箱、压片机、扫描电子显微镜（SEM）、全自动压汞仪等。
四、实验步骤1. 模板法制备多孔材料（1）称取一定量的聚苯乙烯，加入适量的模板剂，搅拌均匀；（2）将混合液倒入模具中，静置一定时间；（3）将模具放入烘箱中，在一定的温度下烘干；（4）取出烘干后的多孔材料，去除模板剂；（5）对多孔材料进行压缩实验，测定其力学性能；（6）利用SEM观察多孔材料的微观结构。
2. 不同制备方法对多孔材料性能的影响（1）改变模板剂的种类和用量；（2）改变制备过程中的温度和时间；（3）改变压片机的压力；（4）对不同制备条件下的多孔材料进行性能测试。
五、实验结果与分析1. 多孔材料的制备根据实验步骤，成功制备了多孔材料。
通过SEM观察，发现多孔材料的孔隙结构较为均匀，孔隙率较高。
2. 不同制备方法对多孔材料性能的影响（1）模板剂的种类和用量：随着模板剂用量的增加，多孔材料的孔隙率逐渐增大，但力学性能逐渐降低。
当模板剂用量为单体质量的5%时，多孔材料具有最佳力学性能和疏水性能。
（2）制备过程中的温度和时间：随着温度的升高，多孔材料的孔隙率逐渐增大，但力学性能逐渐降低。
制备时间过长或过短都会影响多孔材料的性能。
（3）压片机的压力：随着压力的增大，多孔材料的孔隙率逐渐减小，力学性能逐渐提高。
3. 多孔材料的性能测试通过压缩实验，测定了多孔材料的力学性能。
纳米多孔材料的制备与应用指南
纳米多孔材料的制备与应用指南纳米多孔材料是一类具有多个纳米级孔洞的材料，其孔径通常在1到100纳米之间。
这些孔洞结构可以提供材料更大的比表面积和更丰富的孔隙容积，从而赋予材料更多优异的性能。
纳米多孔材料在各个领域都有广泛的应用，包括催化、气体吸附、分离纯化、药物输送等。
在本文中，我们将探讨纳米多孔材料的制备技术和应用指南。
一、纳米多孔材料的制备技术1. 模板法制备模板法制备纳米多孔材料是一种常用的方法。
该方法通常涉及两个步骤：首先，在一个较大的模板上形成原位孔洞阵列；然后，通过沉积材料或化学反应来填充或取代模板中的孔洞。
模板的选择非常关键，常见的模板包括硅胶、聚合物微球等。
此外，可通过自组装、硅烷化等方法对模板进行表面处理，以控制孔洞结构和孔径大小。
2. 溶剂挥发法制备溶剂挥发法制备纳米多孔材料的过程中，通过选择合适的溶剂和溶质，利用挥发性溶剂的挥发来形成孔洞结构。
这种方法简单易行，成本较低。
常用的溶剂挥发法包括溶胶-凝胶法、模板溶剂挥发法等。
溶剂挥发法制备的纳米多孔材料结构相对较简单，孔径大小可调控性较差。
3. 硬模板法制备硬模板法是在模板材料（如氧化铝、二氧化硅）的辅助下制备纳米多孔材料的方法。
该方法常与溶胶-凝胶法或沉积法结合使用。
首先，在硬模板孔洞中进行前驱体的沉积；然后，通过化学反应或热处理来脱除硬模板材料。
硬模板法制备的纳米多孔材料具有良好的孔洞结构和较高的孔隙度，但受限于模板材料的形状和制备过程相对复杂。
4. 气相沉积法制备气相沉积法利用气相反应物沉积在基底上形成纳米多孔材料。
常见的气相沉积法有化学气相沉积（CVD）和物理气相沉积（PVD）。
这种方法在制备过程中可以通过调控温度、反应气体流量等参数来控制纳米多孔材料的孔径和结构。
然而，气相沉积法通常需要较高的设备成本和复杂的操作。
二、纳米多孔材料的应用指南1. 催化应用纳米多孔材料具有较大的比表面积和丰富的孔隙结构，这使得它们在催化反应中具有显著优势。
分子筛法制备多孔材料及其应用
分子筛法制备多孔材料及其应用多孔材料，是指材料中存在大量孔洞且孔隙大小在纳米或亚微米级别的材料。
由于这些孔洞可以提供更大的比表面积，多孔材料已经展示了许多吸引人的物理和化学性质，并且在诸多领域都得到了广泛的应用。
其中，分子筛法制备多孔材料是一种常见的制备方式，下面我们就来看看其制备方法以及应用。
一、分子筛法制备多孔材料分子筛是一种由无机或有机物质构成的多孔晶体。
玻璃杯中的沸石丝毫不逊色于水晶，拥有晶莹剔透的外观，它的多孔结构可以提供非常大的比表面积。
分子筛法制备多孔材料有如下两个步骤：1、分子筛制造原理分子筛晶体结构中包含大量稳定的孔道和微孔，且这些孔隙可以通过正确的材料选择和处理制作出来。
制造分子筛有多种方法，如氢氟酸处理、水热法等。
2、多孔材料制备分子筛法制备多孔材料的具体过程分为两步：首先，将一定量的分子筛和反应物混合，然后将其在一定温度下加热。
在反应过程中，分子筛中孔道将帮助反应物形成更大的分子，而同时由于反应物的挤压和扩散，材料中也会形成许多孔洞，因此最终得到的是一个多孔材料。
二、多孔材料的应用1、吸附剂多孔材料的孔道可以与其他物质相互作用，使非极性分子和溶液中的离子、元素易于固定在其孔道内，因此在吸附剂方面有着广泛的应用。
多孔材料对污染物复合有着较好的吸附效果，可以应用于环保等领域的处理。
2、催化剂多孔材料的比表面积大，且对因物质作用而使良好分散显得更为重要。
与常规催化剂相比，多孔材料可以更好地控制反应过程，在催化反应中起到了重要作用。
多孔材料的另一个优点是，由于其表面和孔道特性的多样性，可以制造出具有灵活性和特殊催化特性的催化剂。
3、气体分离材料多孔材料的孔道大小和结构使其在气体分离和分析方面表现出良好的性质。
多孔材料在空气净化、储氢和高效分离等方面都表现出了非常好的应用前景。
总而言之，分子筛法制备多孔材料是一种非常重要的制备方法，其成品具有较好的吸附、催化和气体分离特性，在环保、催化以及分析等领域具有广泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13.5g铝酸钠固体（约含40％A12O3、33％Na2O和27 ％H2O和25g氢氧化钠在电磁搅拌下被溶解在300mL水 中，适当加热可以加速溶解。在激烈搅扦下，将铝酸 钠溶液加入到热的硅酸钠溶液（4.2g Na2SiO4· 2O溶在 9H 200mL水中）中，将整个溶液加热至约90℃，并在此 温度下继续搅拌至反应完成（约需搅拌2至5h），如停 止搅拌固体立即沉降下来则表明反应完成。然后过滤、 水洗、干燥，得到A型沸石原粉。纯度由x射线衍射来 测定。由此方法得到的沸石为白色粉末，晶体尺寸1— 2μm。
三 水热晶化法
3.晶化过程包括以下几个基本步骤： ①新的沸石晶体的成核；②已存在的核的生长； ③已存在沸石晶体的生长及引起的二次成核。 4.理解沸石生成机理和详细过程是很因难的， 因为整个晶化涉及到太多的化学反应和平衡成 核和晶体生长又多在非均相混合物中进行，整 个过程又随时间而变化。
四 温和水热条件下合成沸石的实例
四 温和水热条件下合成沸石的实例
（2）Y型沸石（FAUNa56[(AlO2)56(SiO2)136] · 250H2O的合成
13.5g铝酸钠固体（约含40％A12O3、33％Na2O 和27％H2O）和10g氢氧化钠在电磁搅拌下被溶解 在70mL水中，适当加热可以加速溶解。在激烈搅 拌下，将铝酸钠溶液加入到盛有100g硅溶胶（含 30％SiO2)的聚丙烯塑料瓶中，至此，反应混合物 具有如下摩尔比：SiO2／A12O3=10，H2O／Si2O＝ 16，Na+／Si2O＝0.8。在室温下陈化1至2d，然后 在95℃晶化2至3d。经过滤、水洗、干燥，得到Y 型沸石原粉。纯度由X射线衍射来测定。
四 温和水热条件下合成沸石的实例
（3）ZSM-51（MFI）的合成： 将铝酸钠溶液（0.9g铝酸钠固体和5.9gNaOH溶在50 g水中）和模板剂溶液（8.0 g四丙基溴化铵TPABr和 6.2g 96％硫酸溶在100g水中）同时加入到盛有60g硅溶 胶（含30％Si2O）聚丙烯塑料瓶中，之后立即盖上瓶 盖，激烈摇动使得凝胶均匀。至此，反应混合物具有 如下摩尔比：SiO2／A12O3=85，H2O／Si2O =45， Na+/Si2O=0.5，TPA+／Si2O=0.1。在95℃晶化10至14d。 经过滤、水洗、干燥，得到ZSM-5沸石原粉。如果反 应混合物被放入不锈钠反应釜中高温（140至180℃） 晶化，反应时间将缩短为1d左右。产物中的有机模板 剂能通过高温（如500℃)焙烧除去。
二 常用多孔无机材料制备的方法
①沉淀法，固体颗粒从溶液中沉淀出来生成有孔 材料； ②水热晶化法，如沸石的制备； ③热分解方法，通过加热除去可挥发组分生成多 孔材料； ④有选择性的溶解掉部分组分； ⑤在制造形体（薄膜、片、球块等）过程中生成 多孔（二次孔）。
三 水热晶化法
水热方法是沸石和分子筛的最好的合成途径，该过 程可以从以下四点进行理解： 1.水热合成条件的优点： ①提高了水的有效溶剂化能力，使得反应物或最初 生成的非均匀的凝胶混合均匀和溶解； ②水热条件也使得成核速度和晶化速度提高许多倍。 2.水热合成沸石有三个基本过程： ①硅铝酸盐（或其它组成）水合凝胶的产生； ②水 合凝胶溶解生成过饱和溶液；③最后是硅铝酸盐产 物的晶化。
多孔材料的制备
制作人： 章振华 学 号： 08081056
2013-7-21
Байду номын сангаас
一 多孔材料的定义和分类
一般来说含一定数量孔洞的固体都叫多孔材料。多孔材 料是由相互贯通或封闭的孔洞构成网结构，孔洞的边界 或表面由支柱或平板构成。 多孔材料可由多种金属和合金以及难熔金属的碳化物、 氮化物、硼化物和硅化物等制成，但常用的是青铜、不 锈钢、镍及钛等。多孔材料的孔隙度一般在15％以上， 最高可达90％以上，孔径从几百埃到毫米级。多孔材料 的孔隙度一般粗分为低孔隙度(＜30％)、中孔隙度(30～ 60％)、高孔隙度(＞60％)三类，孔径分为粗孔(＞50μm)、 中等孔（2～50μm）和微孔(＜2μm)三种。
