亭口水利枢纽工程布置及主要建筑物设计课件 (一)
亭口水利枢纽工程布置及主要建筑物设计课件 (一)亭口水利枢纽工程布置及主要建筑物设计课件是一门针对水利工程专业学生的课程。
本课程主要介绍了亭口水利枢纽工程的布置及主要建筑物设计的相关知识。
以下是本课程的主要内容：一、亭口水利枢纽工程概述亭口水利枢纽工程位于长江干流中游干河沟段，是一项综合性枢纽工程。
该工程是为了解决长江中游干河沟段干旱、水资源短缺问题而建设的。
该工程的建设能够有效缓解长江中游干河沟段的水资源短缺问题，保障当地的经济发展和人民生活用水。
二、亭口水利枢纽工程布置1、工程位置亭口水利枢纽工程位于长江干流中游干河沟段，距离长江干流约30公里。
工程位置在亭山脚下，地理条件优越。
2、工程主要部分亭口水利枢纽工程主要由以下几部分组成：（1）水库水库是亭口水利枢纽工程的核心部分，供给干河沟段的灌溉用水。
（2）堤防堤防是保护水库和周边地区的防洪设施。
（3）水闸水闸是控制水库水位的重要设施。
（4）引水渠道引水渠道是将水库的水引入灌溉用水区的重要设施。
三、主要建筑物设计1、水闸设计考虑到水闸的控制精度、水闸尺寸、操作系统等因素，本工程选用了液压式水闸。
该水闸能够满足控制精度要求，其操作系统也比较简单可靠。
2、引水渠道设计为减小引水渠道对土地的占用影响，本工程设计了管道式引水渠道。
该引水渠道能够有效节约土地资源，同时输水效率也比较高。
3、堤防设计考虑到堤防的稳定性和耐久性，本工程采用了高级别防洪标准设计的堤防。
该堤防能够有效抵御洪水侵袭，保证周边地区的安全。
总之，亭口水利枢纽工程布置及主要建筑物设计课件详细介绍了亭口水利枢纽工程的整体布置及主要建筑物的设计，学生通过学习这门课程能够更深入地理解水利枢纽工程，提高专业水平。
三峡大坝介绍ppt
大桥――西陵长江大桥。还修建了一批坝区码头。坝区已具备良好的交通条件。
三峡大坝
Location
02 三峡大坝
水坝规模
三峡大坝
建筑结构
三峡大坝工程包括主体建筑物工程及导 流工程两部分。大坝为三峡大坝枢纽布 置示意图 。
混凝土重力坝，坝顶总长3035米，坝顶高程185米， 正常蓄水位175米，总库容393亿立方米，其中防洪 库容量221.5亿立方米，能够抵御百年一遇的特大 洪水。三峡大坝左右岸安装32台单机容量为70万千 瓦水轮发电机组，安装2台5万千瓦电源电站，其 2250万千瓦的总装机容量为世界第一，三峡大坝荣 获世界纪录协会世界最大的水利枢纽工程世界纪录
工程竣工后，水库正常蓄水位175米， 防洪库容221.5亿立方米，总库容达393 亿立方米，可充分发挥其长江中下游防 洪体系中的关键性骨干作用，并将显著 改善长江宜昌至重庆660公里的航道， 万吨级船队可直达重庆港，将发挥防洪、 发电、航运、养殖、旅游、南水北调、 供水灌溉等十大效益，是世界上任何巨 型电站无法比拟的。
大坝
水电站
通航建 筑物
（点击超链接查看）
大坝
水电站
通航建筑物
大坝
水电站
通航建筑物
三峡大坝： 配套设施（点击超链接查看图片）
永久船闸 导流明渠 水电设备 专用公路 升船机
03 三峡大坝
建设意义
三峡大坝
建ቤተ መጻሕፍቲ ባይዱ意义
三峡工程是迄今世界上综合效益最大 的水利枢纽，在发挥巨大的防洪效益和 航运效益。三峡大坝建成后，形成长达 600公里的水库，采取分期蓄水，成为 世界罕见的新景观。
三峡大坝
枢纽布置
枢纽主要建筑物由大坝、水电站、通航建筑物等3大部分 组成。主要建筑物的型式及总体布置，经对各种可行性 方案的多年比较和研究，并通过水力学、结构材料和泥 沙等模型试验研究验证，均已确定。选定的枢纽总体布 置方案为：
三峡大坝
Location
02 三峡大坝
水坝规模
三峡大坝
建筑结构
三峡大坝工程包括主体建筑物工程及导 流工程两部分。大坝为三峡大坝枢纽布 置示意图 。
混凝土重力坝，坝顶总长3035米，坝顶高程185米， 正常蓄水位175米，总库容393亿立方米，其中防洪 库容量221.5亿立方米，能够抵御百年一遇的特大 洪水。三峡大坝左右岸安装32台单机容量为70万千 瓦水轮发电机组，安装2台5万千瓦电源电站，其 2250万千瓦的总装机容量为世界第一，三峡大坝荣 获世界纪录协会世界最大的水利枢纽工程世界纪录
工程竣工后，水库正常蓄水位175米， 防洪库容221.5亿立方米，总库容达393 亿立方米，可充分发挥其长江中下游防 洪体系中的关键性骨干作用，并将显著 改善长江宜昌至重庆660公里的航道， 万吨级船队可直达重庆港，将发挥防洪、 发电、航运、养殖、旅游、南水北调、 供水灌溉等十大效益，是世界上任何巨 型电站无法比拟的。
大坝
水电站
通航建 筑物
（点击超链接查看）
大坝
水电站
通航建筑物
大坝
水电站
通航建筑物
三峡大坝： 配套设施（点击超链接查看图片）
永久船闸 导流明渠 水电设备 专用公路 升船机
03 三峡大坝
建设意义
三峡大坝
建ቤተ መጻሕፍቲ ባይዱ意义
三峡工程是迄今世界上综合效益最大 的水利枢纽，在发挥巨大的防洪效益和 航运效益。三峡大坝建成后，形成长达 600公里的水库，采取分期蓄水，成为 世界罕见的新景观。
三峡大坝
枢纽布置
枢纽主要建筑物由大坝、水电站、通航建筑物等3大部分 组成。主要建筑物的型式及总体布置，经对各种可行性 方案的多年比较和研究，并通过水力学、结构材料和泥 沙等模型试验研究验证，均已确定。选定的枢纽总体布 置方案为：
水库、水利枢纽、水工建筑物(ppt 74页)
特征水位与特征库容
兴利库容—死水位与正常高水位之间的水库库容 共用库容—正常高水位与汛前限制水位之间的水库库容，兴利和调洪公用的库容
二、水利枢纽—water project
一个水利工程究竟要包括哪些组成建筑物，由河流综合利用 规划中提出的任务来确定。例如：
为满足防洪、发电及灌溉的要求，需要在河流适宜地点修建 拦河坝，用以抬高水位形成水库，调节河道的天然流量，把 河道丰水期的水储蓄在水库中，供枯水期引用。即把洪水期 河道不能容纳的部分洪水，存蓄在水库里，以便削减河道的 洪水流量，防止洪水灾害的发生。另外，在运行过程中还可 能会遇到水库容纳不下的洪水，这就需要建造一个宣泄洪水 的通道，叫做溢洪道或泄洪隧洞，当用拦河坝的一段兼作溢 洪道时称为溢流坝。为了引用库中蓄水以供农田灌溉和城市 供水或进行水力发电等，还要建造通过坝身的引水管道或穿 过岸边山体的引水隧洞，为了发电、供电，还要建水电站、 开关站等等。
பைடு நூலகம்
三峡
三峡水电站的限制洪水位145米，145米以下都应该是死水 位。设计蓄水位175米，正常蓄水位175米，校核蓄水位加 10%。
█ 什么情况下正常蓄水位比设计洪水位高?
█ 设计洪水位比正常蓄水位低，是不是会影 响水电站经济效益？
I. 设计洪水位是在泄洪设施全开时通过设计洪水流 量情况下的水位。电站运行时可通过闸门控制水 位满足发电需要。
(1) 正常高水位—normal high water level
水库在正常运用情况下，允许经常保持的最高水位。为保证 各兴利部门枯水期正常用水，水库在丰水期末需要达到的水 位。 它是确定水工建筑物尺寸、投资、淹没、电站出力等指标的 最重要的参数。
(2) 设计洪水位—design flood level
水利工程枢纽布置课件
①流域（或地区）规划阶段，提出项目建议书 ②可行性研究阶段 ③初步设计阶段（技术设计阶段） ④施工图设计阶段（技施设计）
学习交流PPT
8
第二节 水利枢纽和枢纽布置
一、枢纽布置的一般原则和要求
学习交流PPT
9
1．运用要求 枢纽布置应保证在一般条件下能正常地工作，避免运用
时相互干扰。 如灌溉取水建筑物应保证在各个时期均能按需要取出灌
学习交流PPT
4
瀑布沟水电站 流域/地址：大渡河/四川； 坝型：心墙堆石坝； 最大坝高：186m； 总库容：51.7亿m3； 总装机容量：330万kw。
学习交流PPT
5
糯扎渡电站枢纽由心墙堆石坝、左岸溢洪道、左 岸引水发电系统等组成。
学习交流PPT
6
学习交流PPT
7
第一节 水利水电工程的设计程序
学习交流PPT
30
3.泄水宽度设计: 单孔孔口宽：一般情况：b＝（8～16）m；当有排浮
要求时，可加大到（18 ～ 20）m。
在枢纽布置允许的前提下，闸门宜选用宽而扁，宽高比 常采用 b/H≈1.0～2.0。
泄流总净宽：B=nb ：泄流总净宽根据泄洪要求及坝址 地形确定；而孔数较少时取单数。
学习交流PPT
到枢纽总造价最小，年运行费用最低，有优越的经济指标。
学习交流PPT
11
学习交流PPT
12
黄河苏只水电站枢纽主要由河床式发电厂房、泄洪闸、右
岸堆石坝、开关站等建筑物组成。工程布置从左岸到右岸为河床
式厂房坝段、泄洪闸坝段、粘土均质大坝等建筑物组成。混凝土
坝最大坝高51.65米，土坝最学习大交流坝PP高T 25.5米。
25
学习交流PPT
学习交流PPT
8
第二节 水利枢纽和枢纽布置
一、枢纽布置的一般原则和要求
学习交流PPT
9
1．运用要求 枢纽布置应保证在一般条件下能正常地工作，避免运用
时相互干扰。 如灌溉取水建筑物应保证在各个时期均能按需要取出灌
学习交流PPT
4
瀑布沟水电站 流域/地址：大渡河/四川； 坝型：心墙堆石坝； 最大坝高：186m； 总库容：51.7亿m3； 总装机容量：330万kw。
学习交流PPT
5
糯扎渡电站枢纽由心墙堆石坝、左岸溢洪道、左 岸引水发电系统等组成。
学习交流PPT
6
学习交流PPT
7
第一节 水利水电工程的设计程序
学习交流PPT
30
3.泄水宽度设计: 单孔孔口宽：一般情况：b＝（8～16）m；当有排浮
要求时，可加大到（18 ～ 20）m。
在枢纽布置允许的前提下，闸门宜选用宽而扁，宽高比 常采用 b/H≈1.0～2.0。
泄流总净宽：B=nb ：泄流总净宽根据泄洪要求及坝址 地形确定；而孔数较少时取单数。
学习交流PPT
到枢纽总造价最小，年运行费用最低，有优越的经济指标。
学习交流PPT
11
学习交流PPT
12
黄河苏只水电站枢纽主要由河床式发电厂房、泄洪闸、右
岸堆石坝、开关站等建筑物组成。工程布置从左岸到右岸为河床
式厂房坝段、泄洪闸坝段、粘土均质大坝等建筑物组成。混凝土
坝最大坝高51.65米，土坝最学习大交流坝PP高T 25.5米。
25
学习交流PPT
水利枢纽布置 (小湾)

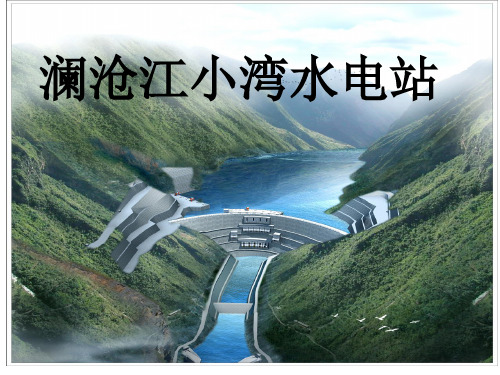

澜沧江小湾水电站
小湾水电站
•小湾水电站位于云南省大理州南涧县与临沧市凤庆县交界的澜沧江中游河段
•大坝为混凝土双曲拱坝，坝高292米，坝顶高程1245米，坝顶长922.74米，拱冠梁顶宽13米，底宽69.49米。
泄水建筑物由坝顶5个开敞式溢流表孔、6个有压深式泄水中孔、左岸两条泄洪洞、坝后水垫塘及二道坝等组成。
引水发电系统布置在右岸，为地下厂房方案，由竖井式进水口、埋藏式压力管道、地下厂房、主变开关室、水调压室和两条尾水隧洞等建筑物组成。
小湾水电站地形地质
•枢纽工程区位于滇西纵谷山原区，地质环境较复杂，与工程关系密切的断裂构造是澜沧江断裂带，在坝址附近，其规模较小。
建筑物及其邻近地区虽不属强震发生区，但被强震发生带所包围。
•枢纽区河谷深切呈“V”形，分布岩石为致密坚硬的黑云花岗片麻岩和角闪斜长片麻岩，但新鲜完整的片岩仍属坚硬类岩，岩石完整、强度高、、质量好。
主要水工建筑物。
•小湾水电站枢纽工程主要由混凝土双曲拱坝、坝后水垫塘和二道坝、右岸地下厂房、左岸泄洪洞组成，坝身设有泄洪表、中孔和放空底孔。
•左岸布置2条泄洪隧洞，单独泄洪时，可以宜泄常年洪水(考虑机组过流量)。
泄洪洞由短有压进水口、龙抬头段、直槽斜坡段以及挑流鼻坎组成。
•引水发电系统布置在右岸，压力管道为地下埋藏式，单机单管供水方式，
•地下厂房洞室群位于右岸坝端下游
消能防冲设二道坝组成水垫塘消能
红色的龙门吊是可以在轨道上移动，分别开启坝身孔口的闸门。
03水利枢纽PPT课件
第三章 水利枢纽
3.1
一、水利枢纽及其特性 由不同水工建筑物组成的综合体，往往具有综合效益。
总体布置方案的合理性与工程造价，施工工期及管理运行密 切相关，要经过多方案设计，论证后确定。
大型工程可能使周围环境发生巨大的变化，（有利及不利影 响）
（一）对上游的影响： （二）对下游的影响 （三）对社会经济的影响 二、水利水电枢纽的等别 对水利水电枢纽分等，对其中水工建筑物要分级
2、发电
三峡水电站是世界最大的水电站，总装机容量1820万千 瓦。这个水电站每年的发电量，相当于4000万吨标准煤完 全燃烧所发出的能量。装机（26＋6）×70万(20万＋ 420万)千瓦，年发电846.8（1000）亿度。主要供应华中、 华东、华南、重庆等地区。
3、航运
三峡工程位于长江上游与中游的交界处，地理 位置得天独厚，对上游可以渠化三斗坪至重庆河 段，对下可以增加葛洲坝水利枢纽以下长江中游 航道枯水季节流量，能够较为充分地改善重庆至 武汉间通航条件，满足长江上中游航运事业远景 发展的需要。通航能力可以从现在的每年1000万 吨提高到5000万吨。 长江三峡水利枢纽工程在 养殖、旅游、保护生态、净化环境、开发性移民、 南水北调、供水灌溉等方面均有巨大效益。
4、其它世界之最。
• 巨大的综合效益
1、防洪
三峡大坝建成后，将形成巨大的水库，滞蓄洪水，使下 游荆江大堤的防洪能力，由防御十年一遇的洪水，提高到 抵御百年一遇的大洪水，防洪库容在73—220亿立方米之 间。如遇1954年那样的洪水，在堤防达标的前提下，三峡 能减少分洪100—150亿立方米，荆江至武汉段仍需分洪 350—400亿立方米。如遇1998年洪水，可有效防御。
承受巨大的水推有、压力，渗透压有扬压力、 渗漏、渗透变形等。 （三）施工复杂
3.1
一、水利枢纽及其特性 由不同水工建筑物组成的综合体，往往具有综合效益。
总体布置方案的合理性与工程造价，施工工期及管理运行密 切相关，要经过多方案设计，论证后确定。
大型工程可能使周围环境发生巨大的变化，（有利及不利影 响）
（一）对上游的影响： （二）对下游的影响 （三）对社会经济的影响 二、水利水电枢纽的等别 对水利水电枢纽分等，对其中水工建筑物要分级
2、发电
三峡水电站是世界最大的水电站，总装机容量1820万千 瓦。这个水电站每年的发电量，相当于4000万吨标准煤完 全燃烧所发出的能量。装机（26＋6）×70万(20万＋ 420万)千瓦，年发电846.8（1000）亿度。主要供应华中、 华东、华南、重庆等地区。
3、航运
三峡工程位于长江上游与中游的交界处，地理 位置得天独厚，对上游可以渠化三斗坪至重庆河 段，对下可以增加葛洲坝水利枢纽以下长江中游 航道枯水季节流量，能够较为充分地改善重庆至 武汉间通航条件，满足长江上中游航运事业远景 发展的需要。通航能力可以从现在的每年1000万 吨提高到5000万吨。 长江三峡水利枢纽工程在 养殖、旅游、保护生态、净化环境、开发性移民、 南水北调、供水灌溉等方面均有巨大效益。
4、其它世界之最。
• 巨大的综合效益
1、防洪
三峡大坝建成后，将形成巨大的水库，滞蓄洪水，使下 游荆江大堤的防洪能力，由防御十年一遇的洪水，提高到 抵御百年一遇的大洪水，防洪库容在73—220亿立方米之 间。如遇1954年那样的洪水，在堤防达标的前提下，三峡 能减少分洪100—150亿立方米，荆江至武汉段仍需分洪 350—400亿立方米。如遇1998年洪水，可有效防御。
承受巨大的水推有、压力，渗透压有扬压力、 渗漏、渗透变形等。 （三）施工复杂
水利工程施工ppt课件
水利工程施工ppt课件
v 5、施工前的准备工作量大重要性强：水利工程 往往建在山谷地区，交通不便，施工前常需要 建设施工现场内外的交通道路、为施工服务的 辅助企业施工过程使用的办公和生活用房。这 些工程以外的设施工作量往往较大，必须充分 重视，使之既满足施工要求，又要努力减少工 程投资。
水利工程施工ppt课件
水利工程施工ppt课件
课后思考题：
v .水利事业、水利工程、水工建筑物、水利枢纽、 水利工程施工各表示什么含义？
v .水利工程施工课有什么特点？ v .水利工程施工主要任务是什么？ v .水利工程施工有那些特点？ v .水利工程施工组织与管理应遵循那些原则？
水利工程施工ppt课件
第一章 土方工程施工
v 6、枢纽工程单项建筑物多，易发生施工干扰： 枢纽中单项建筑物多，布置较集中，工程量大， 工种多，施工常受地形条件限制，易发生干扰。 因此现场施工的组织管理十分重要。要求施工 中要运用系统工程学的原理因时因地选择最优 的施工方案。
水利工程施工ppt课件
v 7、必须重视施工的安全性：水利工程施工往往 需要爆破作业，地下作业，水上水下作业，高 空作业，此类施工常常要平行或交叉进行，会 对施工安全带来一定威胁，必须采取可靠的防 范措施。
• 第十四章水闸施工 • 第十五章 渠系建筑物施工 • 第十六章 水电站厂房施工
Байду номын сангаас
水利工程施工ppt课件
一.几个基本概念
v 1.水利事业:籍助于工程设施以合理利用水力资 源并和水害作斗争的事业。
v 2.水利工程：为达到兴水利，除水害之目的而 兴建的工程设施。
v 3.水工建筑物：水利设施中某一单项设施。 v 4.水利枢纽：多个不同用途的水工建筑物的有
v 5、施工前的准备工作量大重要性强：水利工程 往往建在山谷地区，交通不便，施工前常需要 建设施工现场内外的交通道路、为施工服务的 辅助企业施工过程使用的办公和生活用房。这 些工程以外的设施工作量往往较大，必须充分 重视，使之既满足施工要求，又要努力减少工 程投资。
水利工程施工ppt课件
水利工程施工ppt课件
课后思考题：
v .水利事业、水利工程、水工建筑物、水利枢纽、 水利工程施工各表示什么含义？
v .水利工程施工课有什么特点？ v .水利工程施工主要任务是什么？ v .水利工程施工有那些特点？ v .水利工程施工组织与管理应遵循那些原则？
水利工程施工ppt课件
第一章 土方工程施工
v 6、枢纽工程单项建筑物多，易发生施工干扰： 枢纽中单项建筑物多，布置较集中，工程量大， 工种多，施工常受地形条件限制，易发生干扰。 因此现场施工的组织管理十分重要。要求施工 中要运用系统工程学的原理因时因地选择最优 的施工方案。
水利工程施工ppt课件
v 7、必须重视施工的安全性：水利工程施工往往 需要爆破作业，地下作业，水上水下作业，高 空作业，此类施工常常要平行或交叉进行，会 对施工安全带来一定威胁，必须采取可靠的防 范措施。
• 第十四章水闸施工 • 第十五章 渠系建筑物施工 • 第十六章 水电站厂房施工
Байду номын сангаас
水利工程施工ppt课件
一.几个基本概念
v 1.水利事业:籍助于工程设施以合理利用水力资 源并和水害作斗争的事业。
v 2.水利工程：为达到兴水利，除水害之目的而 兴建的工程设施。
v 3.水工建筑物：水利设施中某一单项设施。 v 4.水利枢纽：多个不同用途的水工建筑物的有
《水利枢纽》PPT课件
一、坝址和坝型选择
4.施工条件：施工现场的运输和施工导流等 5.综合效益：对不同坝址及相应的坝型选择， 不仅要综合考虑防洪、发电、灌溉、航运等 部门的经济效益，还要考虑库区的淹没损失 和枢纽上下游的生态影响等，要做到综合效 益最大，有害影响最小。
结束
一、水利枢纽的设计阶段
初步选择坝型、电站、泄洪、通航等主要建 筑物的基本形式与枢纽布置方案；初拟主体 工程的施千方法，施工总体布置及工程总投 资估算、工程效益的分析和经济评价等。 预可行性研究阶段的成果，将为同家和有 关部门作出投资决策提供基本依据。
一、水利枢纽的设计阶段
2 、可行性研究阶段
2）.随着坝型和坝高的不同，对地基地质 条件要求也有所不同；
3）.选择坝址时，不仅要慎重考虑坝基地 质条件，还要对库区及坝址两岸的地质情况 予以足够重视。
2.地形条件：不同坝型对地形的要求也不一 样。
3.建筑材料：在坝址上下游附近地区，是否 贮藏着足够数量和良好质量的建筑材料，直 接关系到坝址和坝型的选择。
二 水利枢纽的布置要求
通航建筑物的布置应能使船舶顺利航行，并 有足够的过船能力。船闸的进出口要求水流 平顺且水面平稳，如船闸引航道进口有明显 的横向水流或泥沙淤积，对船舶航行不利时， 应设置导墙或导堤，使其与溢流坝或其他泄 水建筑物分开，避免相互干扰。过鱼建筑物 应根据鱼类的洄游习性进行布置，要求能诱 导负类顺利通过鱼道、鱼闸等过鱼建筑物。
灌溉取水建筑物在枢纽中的位置 视灌区用水部门的位置而定，应保证按照 水量及水质的需要供给灌溉流量。当从水 库较冷的深层取水对农作物生长不利时， 则应采用分层取水口，以利于灌溉。
二 水利枢纽的布置要求
当枢纽采用无坝取水时，取水门一般应选在 弯道下游段凹岸一侧，并采用适宜的引水角 以及必要的排沙措施。溢洪道或泄洪隧洞的 布置应保证安全泄洪，进口水流平顺，出口 水流最好与原河道主流方向一致，尽量减小 对其他建筑物正常运行的影响。水电站枢纽 布置应保匠电站运用可靠，水头损失较小， 因此要求进口水流平顺，尾水能通畅地排出。 当电站与溢流坝并列布置时，应修建导墙， 以减少下泄水流对电站尾水的影响。
水库施工进度计划及总体布置ppt版共31页
计
是指在不延误总工期的前提下，某项工作的机动时间。
划 ⑥ 自由时差
是指在不延误紧后工作开工的前提下，工序的机动时间，它等于紧 后工作最早开工时间的最小值与本工作最早完工时间之差。
第 2）网络计划时间参数（续） 五
由上述时差的计算可知，某项工作的时差大小体现了工作本身
章 在进度安排上的机动能力。
施 凡是总时差和自由时差均等于零的工作，说明毫无机动能力，称为 关键工作，这些工作如果拖延时间，势必影响总工期和后续工作的
进
※ 分为 双代号网络图
度Hale Waihona Puke 单代号网络图计 1、双代号网络图的基本概念
划 又称箭线式网络图：
箭线：表示工作（工序或作业）
箭线的上方：标明工作的名称（或字母代号）
箭线的下方：标明完成该工作所需的历时（延续时间）
第 二、关键路线法 五 1、双代号网络图的基本概念（续） 章
施 工 进 度 计 划
双代号网络图
工
对施工措施计划k用m施n工N定额或生产定k－额考。虑不确定因素而计入的系数
进 方法二： 有时为了便于对施工进度进行分析比较和调整，需要定出施工
度
延续时间可能变动的副度，常用三值估计法进行估计
计
t ta 4tm tb
ta-最乐观的估计时间；tm－最悲观的估计时间 tb-最可能的估计时间
划6 这时，根据概率理论，还可据以估计：
第 五 3、双代号网络图时间参数的计算
章
1）网络计划时间参数计算的目的：
施
工 • 确定计划任务的工期及进度
进 度
• 确定哪些是控制工期的关键工作，关键线路
计 • 确定非关键工作允许延迟的机动时间
划
工程制图第十四章水利工程图.ppt
31
2020/8/13
机械制图 安徽工业大学 仝基斌
32
2020/8/13
机械制图 安徽工业大学 仝基斌
33
机械制图 安徽工业大学 仝基斌
11
4、复合剖视图
2020/8/13
机械制图 安徽工业大学 仝基斌
12
5、分层画法
2020/8/13
机械制图 安徽工业大学 仝基斌
下一页
13
6、拆卸画法
2020/8/13
机械制图 安徽工业大学 仝基斌
14
7、假想画法
2020/8/13
机械制图 安徽工业大学 仝基斌
人站在下游面向建筑物作投影，所得的视图称下游立面图。
2020/8/13
人站面向下游站立时， 左手称左岸右手称右岸
机械制图 安徽工业大学 仝基斌
8
纵剖视图
2020/8/13
机械制图 安徽工业大学 仝基斌
9
四、其他表达方法 1.详图
2020/8/13
机械制图 安徽工业大学 仝基斌
10
2、展开视图
2020/8/13
28
八、水工图的绘制
1、了解工程建筑概况、设计参数、结构特点
2、定视图表达方案 3、定比例和布图 4、用细实线打底稿 5、检查加深、标符号 6、标尺寸、填标题栏
2020/8/13
机械制图 安徽工业大学 仝基斌
29
2020/8/13
机械制图 安徽工业大学 仝基斌
30
2020/8/13
机械制图 安徽工业大学 仝基斌
2020/8/13
机械制图 安徽工业大学 仝基斌
4
2.枢纽布置图（或总体布置图）
2020/8/13
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在枢纽布置允许的前提下，闸门宜选用宽而扁，宽高比 常采用 b/H≈1.0～2.0。
泄流总净宽：B=nb ：泄流总净宽根据泄洪要求及坝址 地形确定；而孔数较少时取单数。
4.溢流面体形设计
溢流面体形有三部分组成：
堰顶曲线 a～c 直线段 c～d 反弧段 d～e
b
a
c
d
e
①上游曲线段（a～b）：双圆弧、椭圆。近年来，提出 了三圆弧及下列型式的曲线
图 3–56 WES 型堰面曲线
② 下游段曲线b～c）：当坝体上游面为铅直时：
x1.852.0Hd0.85y
式中：Hd——定型设计水头，一般为校核洪水位时堰顶水
（二）非溢流坝剖面形态
上游n＝0～0.2；下游m＝0.6～0.8； 坝顶宽：b=H(8–10)%， 且b≮３m 坝底宽：B/H=0.7～0.9。
（三）溢流坝
1.溢流坝堰顶高程确定：根据设闸门与否确定。
设闸门：▽堰＝▽设计－H设
不设闸门：▽堰＝▽正常
H设
q设
m 2g
2/3பைடு நூலகம்
式中：q设——单宽流量。
4．环境影响
（1）对上游淤积、淹没、浸没和下游河床演变、水文条件以及 水温、水质等的作用和影响；
（2）减少水库淤积，延长水库寿命。措施：汛期利用泄水和取 水建筑物进行冲沙。
（3）美化枢纽周围的环境，发展旅游。
第三节 不同类型枢纽布置的一般原则
一、重力坝枢纽布置原则 （1）溢流坝布置
☆ 尽可能布置在河床中央； ☆ 尽可能采用开敞式溢流孔（溢流坝）； ☆ 泄洪建筑物在平面上的布置不应影响电站、取水建筑物、 船闸等正常运行的要求。
2.单宽流量q设选取:
单宽流量的选取与地质条件有关： 一般软弱岩石： q=30～50m3/（s·m）； 较好岩石： q=50～70m3/（s·m）； 坚固岩石： q=70～130m3/（s·m）；
3.泄水宽度设计: 单孔孔口宽：一般情况：b＝（8～16）m；当有排浮
要求时，可加大到（18 ～ 20）m。
1．运用要求 枢纽布置应保证在一般条件下能正常地工作，避免运用
时相互干扰。 如灌溉取水建筑物应保证在各个时期均能按需要取出灌
溉流量； 发电取水口应水流平顺，水头损失小，下游尾水平稳； 航运建筑物进、出口水流应顺畅、流速小、水位平稳； 泄水、排沙、过鱼等要能得到合理的解决；溢洪道的布
置应保证安全泄洪，上游进口水流平顺，出口能顺利归河。 枢纽对外和内部交通线路应合理布置。
瀑布沟水电站 流域/地址：大渡河/四川； 坝型：心墙堆石坝； 最大坝高：186m； 总库容：51.7亿m3； 总装机容量：330万kw。
糯扎渡电站枢纽由心墙堆石坝、左岸溢洪道、左 岸引水发电系统等组成。
玉 带 河
铜钱坝水库枢纽布置图
∶
河
带
基西
玉
①
① 基西
①
草房
草房
① ①
①
①
①
耕
河
-
地
带
玉
① ①
水利工程枢纽布置及调洪演算
三峡水利枢纽
二滩水电站－－1998年竣工 流域/地址：雅砻江/四川攀枝花； 坝型：双曲拱坝； 最大坝高：240m； 总库容：58.0亿m3； 总装机容量：330万kw。
锦屏一级水电站－－在建 流域/地址：雅砻江/四川； 坝型：双曲拱坝； 最大坝高：305m； 总库容：100亿m3； 总装机容量：300万kw。
第四节 建筑物设计
一、重力坝
(一)坝顶高程的确定；
坝顶高于静水位的超高值△h ,按下式计算；
△h = hl + h0 + hc hl ——波浪高度； h0 ——波浪中心线至静水位的高度； hc——安全加高 . 坝顶高程或坝顶上游防浪墙顶高程按下式计算，并选用其 中的较大值。
坝顶高程 = 设计洪水位+△h设 坝顶高程 = 校核洪水位+△h校
之早日发挥经济效益，相应地降低枢纽造价。 总之，在满足建筑物强度、稳定以及运用等要求的前提下，做
到枢纽总造价最小，年运行费用最低，有优越的经济指标。
黄河苏只水电站枢纽主要由河床式发电厂房、泄洪闸、右 岸堆石坝、开关站等建筑物组成。工程布置从左岸到右岸为河 床式厂房坝段、泄洪闸坝段、粘土均质大坝等建筑物组成。混 凝土坝最大坝高51.65米，土坝最大坝高25.5米。
①
① ①
草房
带
①
Ⅱ Ⅱ
610.00 开挖线
横缝 A
底 610.00 坝轴线 孔横缝
①
玉
①
带
①
河
①
①
①
①
玉
地
土
北
第一节 水利水电工程的设计程序
①流域（或地区）规划阶段，提出项目建议书 ②可行性研究阶段 ③初步设计阶段（技术设计阶段） ④施工图设计阶段（技施设计）
第二节 水利枢纽和枢纽布置
一、枢纽布置的一般原则和要求
3．施工安排
坝址、坝轴线选择和枢纽布置，是与施工导流、施工 方法和施工期限密切相关的，应力求做到以最小的投资在
最短时期内顺利完成施工任务。
三峡工程大坝坝址选定在宜昌市三斗坪，坝址区河谷开阔， 两岸岸坡较平缓，江中有一小岛（中堡岛），具备良好的分期 施工导流条件。枢纽建筑物基础为坚硬完整的花岗岩体，岩体 内断层、裂隙不发育，且大多胶结良好、透水性微弱。
板堆石坝、沥青防渗心墙（斜墙）土石坝等。 （二）土坝枢纽泄水建筑物布置 泄水建筑物一般由溢洪道和隧洞组成。
溢洪道布置位置在岸边，有正槽和侧槽两种布置形式。
溢洪道布置尽量利用垭口地形（如铜钱坝）；堰顶高程 一般较高，主要任务为泄洪。
隧洞任务有泄洪、排沙、放空水库等，故其布置高程需 根据其承担任务设置，其中排沙及放空水库隧洞进口高程 较低。
2．技术经济条件 枢纽布置应当在技术上可能的条件下，尽量做到经济上最优。
尽量使一个建筑物担负多种任务。 例如，导流与泄水、排沙、放空水库相结合； 导流与发电、灌溉相结合等。 要减少混凝土建筑物与土坝、岸坡等的接头数目，以降低用于
边墩、导墙、刺墙等联接建筑物的费用。 应考虑枢纽尽早投入运行或部分提前投入运行的布置方案，使
安康水电站
（2）坝身泄水孔布置
☆承担排沙任务的泄水孔应靠近发电（灌溉、供水）进 水口，其进口高程是枢纽泄水建筑物中位置最低的；
☆其他泄水孔的位置根据泄洪要求而定。 ☆枢纽泄水建筑物由溢流坝及泄水孔共同承担，则一般 溢流坝布置于河床中央，泄水孔布置于溢流坝侧。
二、土石坝枢纽布置 （一）大坝的布置形式。 大坝布置于河床中央。 坝型有均质土坝、粘土均质坝、粘土斜墙坝、混凝土面
泄流总净宽：B=nb ：泄流总净宽根据泄洪要求及坝址 地形确定；而孔数较少时取单数。
4.溢流面体形设计
溢流面体形有三部分组成：
堰顶曲线 a～c 直线段 c～d 反弧段 d～e
b
a
c
d
e
①上游曲线段（a～b）：双圆弧、椭圆。近年来，提出 了三圆弧及下列型式的曲线
图 3–56 WES 型堰面曲线
② 下游段曲线b～c）：当坝体上游面为铅直时：
x1.852.0Hd0.85y
式中：Hd——定型设计水头，一般为校核洪水位时堰顶水
（二）非溢流坝剖面形态
上游n＝0～0.2；下游m＝0.6～0.8； 坝顶宽：b=H(8–10)%， 且b≮３m 坝底宽：B/H=0.7～0.9。
（三）溢流坝
1.溢流坝堰顶高程确定：根据设闸门与否确定。
设闸门：▽堰＝▽设计－H设
不设闸门：▽堰＝▽正常
H设
q设
m 2g
2/3பைடு நூலகம்
式中：q设——单宽流量。
4．环境影响
（1）对上游淤积、淹没、浸没和下游河床演变、水文条件以及 水温、水质等的作用和影响；
（2）减少水库淤积，延长水库寿命。措施：汛期利用泄水和取 水建筑物进行冲沙。
（3）美化枢纽周围的环境，发展旅游。
第三节 不同类型枢纽布置的一般原则
一、重力坝枢纽布置原则 （1）溢流坝布置
☆ 尽可能布置在河床中央； ☆ 尽可能采用开敞式溢流孔（溢流坝）； ☆ 泄洪建筑物在平面上的布置不应影响电站、取水建筑物、 船闸等正常运行的要求。
2.单宽流量q设选取:
单宽流量的选取与地质条件有关： 一般软弱岩石： q=30～50m3/（s·m）； 较好岩石： q=50～70m3/（s·m）； 坚固岩石： q=70～130m3/（s·m）；
3.泄水宽度设计: 单孔孔口宽：一般情况：b＝（8～16）m；当有排浮
要求时，可加大到（18 ～ 20）m。
1．运用要求 枢纽布置应保证在一般条件下能正常地工作，避免运用
时相互干扰。 如灌溉取水建筑物应保证在各个时期均能按需要取出灌
溉流量； 发电取水口应水流平顺，水头损失小，下游尾水平稳； 航运建筑物进、出口水流应顺畅、流速小、水位平稳； 泄水、排沙、过鱼等要能得到合理的解决；溢洪道的布
置应保证安全泄洪，上游进口水流平顺，出口能顺利归河。 枢纽对外和内部交通线路应合理布置。
瀑布沟水电站 流域/地址：大渡河/四川； 坝型：心墙堆石坝； 最大坝高：186m； 总库容：51.7亿m3； 总装机容量：330万kw。
糯扎渡电站枢纽由心墙堆石坝、左岸溢洪道、左 岸引水发电系统等组成。
玉 带 河
铜钱坝水库枢纽布置图
∶
河
带
基西
玉
①
① 基西
①
草房
草房
① ①
①
①
①
耕
河
-
地
带
玉
① ①
水利工程枢纽布置及调洪演算
三峡水利枢纽
二滩水电站－－1998年竣工 流域/地址：雅砻江/四川攀枝花； 坝型：双曲拱坝； 最大坝高：240m； 总库容：58.0亿m3； 总装机容量：330万kw。
锦屏一级水电站－－在建 流域/地址：雅砻江/四川； 坝型：双曲拱坝； 最大坝高：305m； 总库容：100亿m3； 总装机容量：300万kw。
第四节 建筑物设计
一、重力坝
(一)坝顶高程的确定；
坝顶高于静水位的超高值△h ,按下式计算；
△h = hl + h0 + hc hl ——波浪高度； h0 ——波浪中心线至静水位的高度； hc——安全加高 . 坝顶高程或坝顶上游防浪墙顶高程按下式计算，并选用其 中的较大值。
坝顶高程 = 设计洪水位+△h设 坝顶高程 = 校核洪水位+△h校
之早日发挥经济效益，相应地降低枢纽造价。 总之，在满足建筑物强度、稳定以及运用等要求的前提下，做
到枢纽总造价最小，年运行费用最低，有优越的经济指标。
黄河苏只水电站枢纽主要由河床式发电厂房、泄洪闸、右 岸堆石坝、开关站等建筑物组成。工程布置从左岸到右岸为河 床式厂房坝段、泄洪闸坝段、粘土均质大坝等建筑物组成。混 凝土坝最大坝高51.65米，土坝最大坝高25.5米。
①
① ①
草房
带
①
Ⅱ Ⅱ
610.00 开挖线
横缝 A
底 610.00 坝轴线 孔横缝
①
玉
①
带
①
河
①
①
①
①
玉
地
土
北
第一节 水利水电工程的设计程序
①流域（或地区）规划阶段，提出项目建议书 ②可行性研究阶段 ③初步设计阶段（技术设计阶段） ④施工图设计阶段（技施设计）
第二节 水利枢纽和枢纽布置
一、枢纽布置的一般原则和要求
3．施工安排
坝址、坝轴线选择和枢纽布置，是与施工导流、施工 方法和施工期限密切相关的，应力求做到以最小的投资在
最短时期内顺利完成施工任务。
三峡工程大坝坝址选定在宜昌市三斗坪，坝址区河谷开阔， 两岸岸坡较平缓，江中有一小岛（中堡岛），具备良好的分期 施工导流条件。枢纽建筑物基础为坚硬完整的花岗岩体，岩体 内断层、裂隙不发育，且大多胶结良好、透水性微弱。
板堆石坝、沥青防渗心墙（斜墙）土石坝等。 （二）土坝枢纽泄水建筑物布置 泄水建筑物一般由溢洪道和隧洞组成。
溢洪道布置位置在岸边，有正槽和侧槽两种布置形式。
溢洪道布置尽量利用垭口地形（如铜钱坝）；堰顶高程 一般较高，主要任务为泄洪。
隧洞任务有泄洪、排沙、放空水库等，故其布置高程需 根据其承担任务设置，其中排沙及放空水库隧洞进口高程 较低。
2．技术经济条件 枢纽布置应当在技术上可能的条件下，尽量做到经济上最优。
尽量使一个建筑物担负多种任务。 例如，导流与泄水、排沙、放空水库相结合； 导流与发电、灌溉相结合等。 要减少混凝土建筑物与土坝、岸坡等的接头数目，以降低用于
边墩、导墙、刺墙等联接建筑物的费用。 应考虑枢纽尽早投入运行或部分提前投入运行的布置方案，使
安康水电站
（2）坝身泄水孔布置
☆承担排沙任务的泄水孔应靠近发电（灌溉、供水）进 水口，其进口高程是枢纽泄水建筑物中位置最低的；
☆其他泄水孔的位置根据泄洪要求而定。 ☆枢纽泄水建筑物由溢流坝及泄水孔共同承担，则一般 溢流坝布置于河床中央，泄水孔布置于溢流坝侧。
二、土石坝枢纽布置 （一）大坝的布置形式。 大坝布置于河床中央。 坝型有均质土坝、粘土均质坝、粘土斜墙坝、混凝土面
