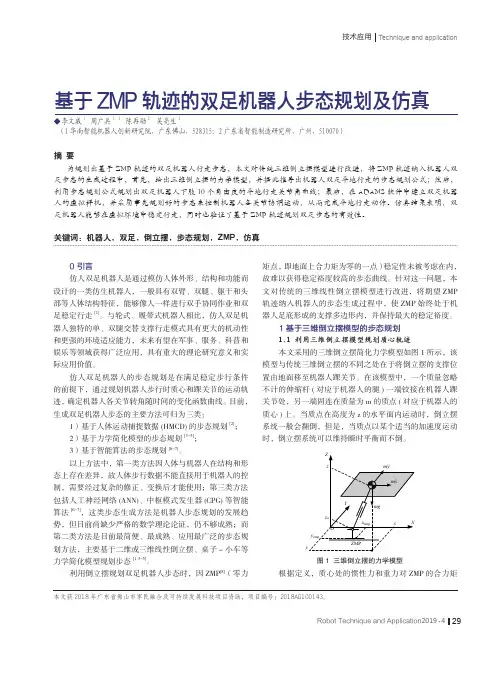

基于ZMP的双足机器人动态步行控制研究【控制理论与控制工程专业优秀论文】
基于ZMP轨迹的双足机器人步态规划及仿真
0 引言仿人双足机器人是通过模仿人体外形、结构和功能而设计的一类仿生机器人，一般具有双臂、双腿、躯干和头部等人体结构特征，能够像人一样进行双手协同作业和双足稳定行走[1]。
与轮式、履带式机器人相比，仿人双足机器人独特的单、双腿交替支撑行走模式具有更大的机动性和更强的环境适应能力，未来有望在军事、服务、科普和娱乐等领域获得广泛应用，具有重大的理论研究意义和实际应用价值。
仿人双足机器人的步态规划是在满足稳定步行条件的前提下，通过规划机器人步行时质心和踝关节的运动轨迹，确定机器人各关节转角随时间的变化函数曲线。
目前，生成双足机器人步态的主要方法可归为三类：1）基于人体运动捕捉数据(HMCD)的步态规划[2]；2）基于力学简化模型的步态规划[3-5]；3）基于智能算法的步态规划[6-7]。
以上方法中，第一类方法因人体与机器人在结构和形态上存在差异，故人体步行数据不能直接用于机器人的控制，需要经过复杂的修正、变换后才能使用；第三类方法包括人工神经网络(ANN)、中枢模式发生器(CPG)等智能算法[6-7]，这类步态生成方法是机器人步态规划的发展趋势，但目前尚缺少严格的数学理论论证，仍不够成熟；而第二类方法是目前最简便、最成熟、应用最广泛的步态规划方法，主要基于二维或三维线性倒立摆、桌子-小车等力学简化模型规划步态[1,3-5]。
利用倒立摆规划双足机器人步态时，因ZMP[8]（零力矩点，即地面上合力矩为零的一点）稳定性未被考虑在内，故难以获得稳定裕度较高的步态曲线。
针对这一问题，本文对传统的三维线性倒立摆模型进行改进，将期望ZMP 轨迹纳入机器人的步态生成过程中，使ZMP始终处于机器人足底形成的支撑多边形内，并保持最大的稳定裕度。
1 基于三维倒立摆模型的步态规划1.1 利用三维倒立摆模型规划质心轨迹本文采用的三维倒立摆简化力学模型如图1所示，该模型与传统三维倒立摆的不同之处在于将倒立摆的支撑位置由地面移至机器人踝关节。
