泡沫混凝土绝干密度与抗压强度的相关性研究
泡沫混凝土配合比设计依据固定原材料重量法和固体混合 料体积法进行。通过检测泡沫混凝土湿密度，进而控制泡沫混 凝土绝干密度和均匀性，达到控制泡沫混凝土抗压强度目的。 2.1 固定原材料重量法
以水泥—粉煤灰—泡沫—水原料体系泡沫混凝土为研究 对象。设计参数：
泡沫混凝土设计绝干密度为t干，单位为kg/m3； 基本用水量为yw，单位为kg/m3。 基本水料比为~，取值见表1。视粉煤灰掺量和泡沫剂质量
显然，不论是否掺加粉煤灰，还是粉煤灰掺量有所变化，泡 沫混凝土抗压强度与绝干密度之间具有良好的相关性。即在组
表 2 泡沫混凝土抗压强度与绝干密度的乘幂方程式
序 粉煤灰 号 掺量（%）
乘幂方程式
R2
绝干密度范围 （kg/m3）
备注
1
0
R压=3×10-8t干2.8661 0.9862 420-1070
2
y=3E-08x2.8432 R2=0.9935
500 600 700 800 900 1000 1100 绝干密度（kg/m3）
图 2 粉煤灰掺量为10%时泡沫混凝土密度与抗压强度相关性
18.0 16.0 14.0 12.0 10.0
8.0 6.0 4.0 2.0 0.0
400
粉煤灰掺量为20% 乘幂（粉煤灰掺量为20%）
51 总12期 2010.06 混凝土世界
试验研究
Experiment Research
3.1.2 试样制备 首先使用高速搅拌机（转速700转/min）将设定比例的泡沫
剂 水溶 液制成 泡沫，搅 拌 时间以泡沫 达 到均匀、细小、稳定为 准。再按设定比例计量水泥、粉煤灰和水，使用砂浆搅拌机将 其搅拌成均匀浆体，搅拌时间控制在180s。然后在浆体中加入一 定体积的泡沫，继续搅拌至均匀为止，预计时间在180s左右。采 用固定混合料体积法和原材料重量法来控制泡沫混凝土混合料 密度，进而控制泡沫混凝土密度。成型好的试件在室内放置，用 塑料布覆盖。2d~5d（时间长短视CFC密度而定）后脱模，在室内 密封条件下养护至试验龄期。 3.1.3 性能测试
探 讨了主 要 组 分对 泡 沫 混 凝 土 强 度的 影 响，建 立了最 基 本 的 泡 沫 混 凝 土 配合比 设 计 方 法，并以 最 常用的水泥 — 粉 煤 灰 — 泡 沫 —水 原 料 体系泡 沫 混 凝 土为研 究 对 象，研 究 绝干密度 在 4 0 0 k g /m 3 ~110 0 k g /m 3之 间的泡沫 混 凝 土绝干密度与 抗 压 强 度 的相关性。
800
900 1000
~
0.69 0.64 0.60 0.56 0.54 0.52 0.50
配合比设计关系式见式（1）和式（2）：
k1yC + k2yf = t干
（1）
yf /（yf + yC）=h
（2）
水泥、粉煤灰和水用量按式（3）、式（4）和式（5）计算：
yf = ht干/（（1-h）k1 + hk2） yC =（1-h）t干/（（1-h）k1 + hk2） yw = ~（yC + yf） 2.2 固定混合料体积法
Fv —泡沫剂水溶液发泡量，单位为m3/kg。
3 泡沫混凝土绝干密度与抗压强度相关性
3.1 试验研究 3.1.1 原材料
水泥：北京琉璃河水泥厂产42.5普通硅酸盐水泥。 粉煤灰：北京石景山发电厂产Ⅲ级干排粉煤灰。 混凝土泡沫剂：白色粉末，CCW-2008型，中国建筑材料科 学研究总院研制。具有起泡、稳泡、增粘、防水功能。
y=9E-10x3.3786 R2=0.9853
500 600 700 800 900 1000 1100 绝干密度（kg/m3）
图 4 粉煤灰掺量为30%时泡沫混凝土密度与抗压强度相关性
抗压强度（MPa）
抗压强度（MPa）
18.0 16.0 14.0 12.0 10.0
8.0 6.0 4.0 2.0 0.0
10
R压=3×10
t -8 2.8432 干
0.9935
420-1040
R压为 .1678 干
0.9948
420-1080
混凝土
4
30
R压=9×10
t -10 3.3786 干
0.9853
540-1030
28d抗 压强度
5
40
R压=5×10-10t干3.4503 0.9605 690-1010
（3） （4） （5）
1m3泡沫混凝土中，由水泥、粉煤灰和水组成的浆体总体积
为V1，泡沫添加量V2按式（6）计算。即配制单位体积泡沫混凝 土，由水泥、粉煤灰和水组成浆体体积不足部分由泡沫填充。
V2 = k3（1-V1）
（6）
式中： V2—泡沫添加量，单位为m3；
V1—加入泡沫前，水泥、粉煤灰和水组成的浆体
能产生泡沫的物质很多，但并非所有能产生泡沫的物质都 能作为泡沫剂使用。只有产生的泡沫在与砂（净）浆混合时不破 裂，具 有足够 稳定性，且不影响胶凝 材料 凝 结和硬化的物质 才 能用于制备泡沫剂。通过改变泡沫添加量，可制成不同浆体密 度和绝干密度的泡沫混凝土，泡沫混凝土强度也将因泡沫引入 量不同而不同。优选泡沫剂品种和确定最佳掺量是制备高性能 泡沫混凝土的必要条件。 1.3 骨料
成、配比和制备工艺相同的前提下，泡沫混凝土抗压强度与绝干 密度基本是一一对应。而粉煤灰掺量则对泡沫混凝土抗压强度 值产生影响。
抗压强度（MPa）
抗压强度（MPa）
18.0 16.0 14.0 12.0 10.0
8.0 6.0 4.0 2.0 0.0
400
粉煤灰掺量为10% 乘幂（粉煤灰掺量为10%）
400
粉煤灰掺量为0 乘幂（粉煤灰掺量为0）
y=3E-08x2.8651 R2=0.9862
500 600 700 800 900 1000 1100 绝干密度（kg/m3）
图 1 粉煤灰掺量为0时泡沫混凝土密度与抗压强度相关性
52 CHINA CONCRETE 2010.06 NO.12
抗压强度（MPa）
y=4E-09x3.1678 R2=0.9948
500 600 700 800 900 1000 1100 绝干密度（kg/m3）
图 3 粉煤灰掺量为20%时泡沫混凝土密度与抗压强度相关性
18.0 16.0 14.0 12.0 10.0
8.0 6.0 4.0 2.0 0.0
400
粉煤灰掺量为30% 乘幂（粉煤灰掺量为30%）
总体积，单位为m3；
k3—富余填充系数，k3通常大于1，视泡沫剂质量 和制泡时间而定。主要考虑泡沫加入到浆体中再混
合时的损失。
2.3 泡沫混凝土浆体密度
泡沫混凝土浆体密度t湿按式（7）计算：
t湿 =（1+~）t干 /（hk2 +（1-h）k1）+ V2 / Fv
（7）
式中： t湿—泡沫混凝土浆体密度，单位为kg/m3；
制 备泡 沫 混 凝 土骨 料通常分为 普 通 集 料、轻 骨 料和 超 轻 骨料三类。根据泡沫混凝土密度和强度要求，决定是否采用骨 料和 采用 哪 类骨 料。骨 料 品种和 表 观 密度 对 泡沫 混 凝 土 强 度 影响明显。为保证泡沫混凝土密度，用轻骨料比用普通骨料可 使 水泥 浆体形成的 结 构更 致 密。泡沫 混 凝 土 抗 压 强 度 通常 较 低，抗压破坏通常发生在含有大量气孔的水泥基基体中。与普 通混 凝 土相比，使 用 密度 较 低 的 骨 料 将 明 显 提 高泡 沫 混 凝 土 抗压强度。 1.4 粉煤灰
测 试 试件 2 8 d 龄 期的 抗 压 强 度、绝干密度 和吸 水 率，试 验 方法参照JC/T 1062-2007《泡沫混凝土砌块》进行。试件尺寸为 100mm×100mm×100mm。 3.2 试验结果
泡沫 混 凝 土设 计 绝干密度t干取4 0 0 kg /m 3、5 0 0 kg /m 3、 600kg/m3、700kg/m3、800kg/m3、900kg/m3和1000kg/m3，对应的 基本水料比~分别取0.69、0.64、0.60、0.56、0.54、0.52和0.50， 粉煤灰掺量h取0、10%、20%、30%和40%。测试28d龄期泡沫混 凝土的抗压强度和绝干密度。粉煤灰掺量为0、10%、20%、30% 和40%时，泡沫混凝土绝干密度与抗压强度相关性回归曲线见 图1、图2、图3、图4和图5。回归结果列于表2。
18.0 16.0 14.0 12.0 10.0
50 CHINA CONCRETE 2010.06 NO.12
试验研究
Experiment Research
硅酸盐系列水泥来源广泛、质量稳定、经济、耐久性好，因 而被泡沫混凝土行业广泛使用。硫（铁）铝酸盐第三系列水泥在 泡沫混凝土浆体形成、结构稳定性、早期强度发展等方面具有 特色，应用逐年增加，在一些特殊重点工程中的应用相继取得 成功。 1.2 泡沫剂
作适当调整； 水泥用量为yC，单位为kg/m3。水泥水化修正系数k1，经验值
取k1=0.10； 粉煤灰用量为yf，单位为kg/m3；粉煤灰水化修正系数k2，经
验值取k2=0.02； 粉煤灰掺量为h，单位为%；（表1）
泡沫混凝土性能研究报告
泡沫混凝土性能研究报告
泡沫混凝土是一种轻质高性能混凝土，由水泥、砂、水和稳泡剂组成，其内部充满了气泡。
其独特的结构使得泡沫混凝土具有比普通混凝土更轻、更绝热、更吸音等优点。
为了研究泡沫混凝土的性能，我们进行了一系列的试验。
首先，我们研究了泡沫混凝土的密度与强度的关系。
我们制备了不同密度的泡沫混凝土试件，并测定了它们的抗压强度。
实验结果表明，泡沫混凝土的密度与抗压强度呈负相关关系，即密度越大，抗压强度越低。
这是因为泡沫混凝土内部的气泡可以减少混凝土的密实度，从而降低了其强度。
其次，我们研究了泡沫混凝土的导热性能。
我们测定了不同密度的泡沫混凝土样品的导热系数，并通过计算得出了泡沫混凝土的导热性能。
实验结果表明，泡沫混凝土的导热系数随着密度的增加而降低，即密度越大，导热性能越好。
这是由于泡沫混凝土内部的气泡可以减少热传导的路径，从而提高了其绝热性能。
最后，我们研究了泡沫混凝土的吸音性能。
我们测定了不同密度的泡沫混凝土样品的吸声系数，并通过计算得出了泡沫混凝土的吸音性能。
实验结果表明，泡沫混凝土的吸声系数随着密度的增加而提高，即密度越大，吸音性能越好。
这是由于泡沫混凝土内部的气泡可以吸收声波的能量，从而减少了声波的反射和传播，提高了其吸音性能。
综上所述，泡沫混凝土具有较低的密度、较好的绝热性能和吸
音性能。
它在建筑、隔声、装饰等领域具有广泛的应用前景。
但是，由于其强度较低，使用时需要注意加强结构设计，以确保其安全可靠性。
同时，还需进一步研究泡沫混凝土的耐久性和工程应用技术，以推动泡沫混凝土的工程应用和推广。
活性泡沫混凝土实验报告
一、实验名称：活性泡沫混凝土实验二、实验目的：1. 了解活性泡沫混凝土的基本性能和制备方法。
2. 掌握泡沫混凝土的制备过程和影响因素。
3. 评估活性泡沫混凝土在工程中的应用前景。
三、实验原理：活性泡沫混凝土是一种轻质、多孔、保温、隔热性能良好的建筑材料。
它是通过在水泥浆体中加入泡沫剂，使其产生大量微小气泡，从而形成泡沫混凝土。
泡沫混凝土的密度、强度、导热系数等性能与泡沫的稳定性、尺寸和分布密切相关。
四、实验器材及设备：1. 搅拌机2. 泡沫发生器3. 水泥4. 砂5. 水玻璃6. 容量筒7. 压力试验机8. 导热系数测定仪9. 烘箱五、实验步骤：1. 泡沫制备：- 将水玻璃溶解于水中，配制成水玻璃溶液。
- 将泡沫发生器与搅拌机连接，启动搅拌机。
- 将水玻璃溶液倒入搅拌机中，同时逐渐加入水泥和砂，搅拌均匀。
- 当混合料呈均匀糊状时，关闭搅拌机。
2. 泡沫混凝土制备：- 将泡沫剂溶解于水中，配制成泡沫剂溶液。
- 将泡沫剂溶液倒入泡沫发生器中，产生泡沫。
- 将泡沫倒入搅拌机中，与水泥浆体混合均匀。
- 将混合料倒入容量筒中，刮平表面，静置24小时。
3. 性能测试：- 测量泡沫混凝土的密度、抗压强度和导热系数。
- 将试件放入烘箱中，在105℃下干燥24小时，测量干燥密度。
六、实验结果：1. 活性泡沫混凝土的密度：500 kg/m³2. 活性泡沫混凝土的抗压强度：0.5 MPa3. 活性泡沫混凝土的导热系数：0.05 W/(m·K)4. 活性泡沫混凝土的干燥密度：480 kg/m³七、实验分析：1. 泡沫混凝土的密度与其泡沫稳定性、尺寸和分布密切相关。
实验结果表明，活性泡沫混凝土具有较高的密度，说明泡沫稳定性较好。
2. 活性泡沫混凝土的抗压强度较高，说明其具有一定的力学性能。
3. 活性泡沫混凝土的导热系数较低，具有良好的保温隔热性能。
八、结论：活性泡沫混凝土是一种轻质、多孔、保温、隔热性能良好的建筑材料，具有广阔的应用前景。
泡沫混凝土力学性能研究
泡沫混凝土力学性能研究龙文武;王劲松;卢恺【摘要】从泡沫混凝土墙板生产厂中的卧式搅拌机(容量1 m3)取料,并制作了泡沫混凝土试块(干密度等级为800 kg/m3).在标准养护室养护28 d后进行力学性能测试.分别研究了不同尺寸下立方体抗压强度统计参数及其尺寸效应,以及泡沫混凝土棱柱体峰值应变、弹性模量、泊松比.通过正态概率纸和W检验法对标准试块抗压强度进行了正态分布检验.结果表明:峰值应变变化范围为(2200～2400)×10-6,弹性模量均值为3823 MPa,泊松比均值为0.21,弹性模量与抗压强度的拟合关系式为:Ec=104/(-6.37+53.62/fck).标准试块抗压强度符合正态分布,2个参数估计值分别为μ=6.508、σ=0.607.【期刊名称】《新型建筑材料》【年(卷),期】2016(043)009【总页数】4页(P98-101)【关键词】泡沫混凝土;力学性能;尺寸效应;弹性模量;W检验法【作者】龙文武;王劲松;卢恺【作者单位】南华大学城市建设学院,湖南衡阳421001;南华大学城市建设学院,湖南衡阳421001;南华大学城市建设学院,湖南衡阳421001【正文语种】中文【中图分类】TU528.2目前各种结构体系中的非承重墙体一般采用轻质填充墙，泡沫混凝土制成的墙板具有质量轻、抗震性能好、保温隔热性好、吸声降噪及防火性能，且能实现工业化生产等优异特点，是一种符合国家节能减排的绿色环保新型墙体材料。
本文通过设计相关实验方案研究了干密度约为800 kg/m3用做墙体材料的泡沫混凝土的力学性能。
1.1 试块制作和目的1.1.1 泡沫混凝土制作过程（1）将一定浓度的动物蛋白发泡剂水溶液置于高压空气发泡机的储液箱中，把高压空气发泡机设置成实验调制好的参数，即空气流量和发泡剂水溶液吸入量调至合适的比例，空气压力把气体压向液体中，同时也把液体压向气体中，实行双向同时施压过程。
高压空气发泡机把空气和液体二相混合成泡沫，产生的泡沫具有速度快，效率高、泡径小、细致均匀等特点。

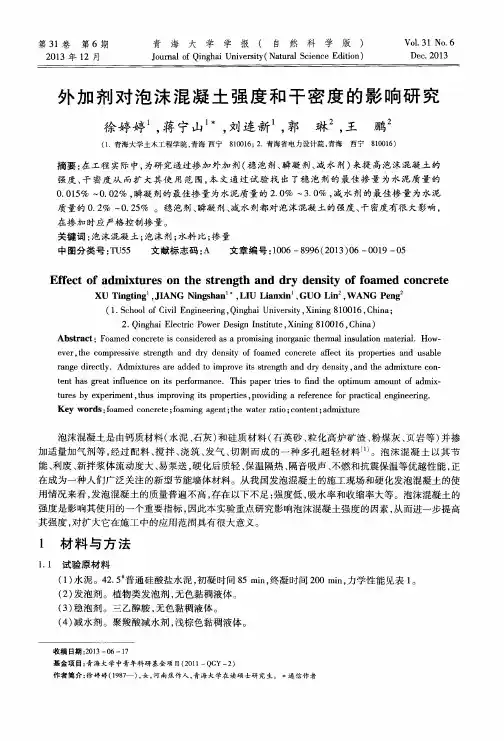

外加剂对泡沫混凝土强度和干密度的影响研究
Ａｂｓ ｔ ｒ ａ ｃ ｔ：Ｆｏ ａ ｍｅ ｄ ｃ ｏ ｎ ｃ ｒ ｅ ｔ ｅ ｉ ｓ ｃ ｏ ｎ ｓ ｉ ｄ ｅ ｒ ｅ ｄ ａ ｓ ａ ｐ ｒ ｏ ｍｉ ｓ ｉ ｎ ｇ ｉ ｎ ｏ ｒ ｇ ａ ｎ ｉ ｃ ｔ ｈ ｅ ｒ ｍａ ｌ ｉ ｎｓ ｕ ｌ ａ ｔ ｉ ｏ ｎ ｍａ ｔ ｅ ｉａ ｒ １ ．Ｈｏ ｗ— ｅ ｖ ｅ ｒ ， ｔ ｈｅ ｃ ｏ ｍｐ ｒ ｅ ｓ ｓ ｉ ｖ ｅ ｓ ｔ ｒ ｅ ｎ ｇ ｔ ｈ ａ ｎｄ ｄ ｒ ｙ ｄ ｅ ｎ ｓ ｉ ｔ ｙ ｏ ｆ ｆ ｏ ａ ｍｅ ｄ ｃ ｏ ｎ ｃ ｒ ｅ ｔ ｅ ａ ｆ ｆ ｅ ｃ ｔ ｉ ｔ ｓ ｐ ｒ ｏ ｐ ｅ ｒ ｔ ｉ ｅ ｓ ａ ｎ ｄ ｕｓ ａ ｂ ｌ ｅ ｒ ａ ｎ ｇ ｅ ｄ ｉ ｒ ｅ ｃ ｔ ｌ ｙ．Ａｄ ｍｉ ｘ ｔ ｕ ｒ ｅ ｓ ａ ｒ ｅ ａ ｄｄ ｅ ｄ ｔ ｏ ｉ ｍｐｒ ｏ ｖ ｅ ｉ ｔ ｓ ｓ ｔ ｒ ｅ ｎ ｇ ｔ ｈ ａ ｎ ｄ ｄ ｒ ｙ ｄｅ ｎ ｓ ｉ ｔ ｙ， ａ ｎｄ ｔ ｈ ｅ ａ ｄ ｍｉ ｘ ｔ ｕ ｒ ｅ ｃ ｏ ｎ－
Ｋｅ ｙ ｅ； ｆ ｏ ａ ｍｉ ｎ ｇ ａ ｇ ｅ ｎ ｔ ； ｔ ｈ ｅ ｗａ ｔ ｅ ｒ ｒ ａ ｔ ｉ ｏ； ｃ ｏ ｎ ｔ ｅ ｎ ｔ ； ａ ｄ ｍｉ ｘ ｔ ｕ ｒ ｅ
泡沫 混凝 土是 由钙 质材 料 （ 水泥 、 石灰 ） 和硅 质 材 料 （ 石 英砂 、 粒化 高 炉矿 渣 、 粉煤灰、 页岩 等 ） 并 掺 加适 量加 气剂 等 ， 经过 配 料 、 搅拌 、 浇筑 、 发气 、 切 割而 成 的一 种 多 孔 超 轻 材 料 Ｊ 。泡 沫 混 凝 土 以其 节 能、 利废 、 新拌 浆体 流 动度 大 、 易 泵送 ， 硬化 后质 轻 、 保 温 隔热 、 隔音 吸声 、 不燃 和抗震 保温 等优 越性 能 ， 正
提高泡沫混凝土抗压强度的研究共3篇
提高泡沫混凝土抗压强度的研究共3篇提高泡沫混凝土抗压强度的研究1随着人们对建筑材料的需求越来越高，传统的建筑材料已经无法满足人们的需求，泡沫混凝土因此开始受到人们的关注，泡沫混凝土不仅具有良好的保温隔热性能，而且还有很好的抗震性能，因此被广泛应用于新型建筑材料。
但泡沫混凝土强度较低，对于部分工程而言，其抗压强度已不能满足其使用要求，则提高泡沫混凝土抗压强度是当前发展泡沫混凝土技术的必要方向。
下面就介绍一些提高泡沫混凝土抗压强度的研究方法。
1. 配合比控制法泡沫混凝土的制备过程中，控制配合比是提高泡沫混凝土抗压强度常用的方式之一。
合理的配合比可以影响泡沫混凝土的抗压强度、密度、抗裂性等多种性能。
在控制配合比时，应考虑泡沫混凝土中的水泥、气泡剂、细集料、骨料的种类、用量以及混合比等。
同时还应尽可能减少掺入的外来杂质和水分，以保证制作出高强度的泡沫混凝土。
2. 硬化剂掺量的控制法硬化剂是提高泡沫混凝土强度的另一种有效的方法。
硬化剂是一种可使灰浆中的水泥处于更完全的反应状态，使之增强固化性能的添加剂。
常用的硬化剂有硅酸盐类硬化剂、正常硫酸盐、钙盐等。
硬化剂的添加量应根据实际需求进行控制，过量的添加会导致泡沫混凝土结构不稳定，从而降低强度，因此硬化剂掺量需要控制在适当的范围内。
3. 合理的养护养护是保证泡沫混凝土强度的另一个重要因素。
在制作泡沫混凝土时，应尽可能采用加湿养护的方法，使得泡沫混凝土能够均匀地吸收水分，达到良好的固化效果。
此外，在固化期间也要注意避免水分过多或过少，过多会导致泡沫混凝土破坏，过少则会降低泡沫混凝土的强度。
4. 多种材料协同应用对于提高泡沫混凝土强度来说，多种材料的协同应用也是一个很好的选择。
例如，在泡沫混凝土中加入钢纤维、玻璃纤维等增强剂，可以大大提高泡沫混凝土的抗拉强度、屈服强度、抗裂性等。
同时还可以加入特殊的填充物如膨胀剂、矿物填料等增加泡沫混凝土的密度和强度。
此外，还可以利用活性剂、改性剂等材料来改善泡沫混凝土的性能。
泡沫混凝土绝干密度与抗压强度的相关性研究
泡沫混凝土绝干密度与抗压强度的相关性研究
王武祥
【期刊名称】《混凝土世界》
【年(卷),期】2010(000)006
【摘要】绝干密度和抗压强度是泡沫混凝土应用时最重要的两个技术指标.研究表明,在组成、配比和制备工艺相同时,泡沫混凝土抗压强度与绝干密度之间具有良好的相关性.通过控制泡沫混凝土湿密度,进而控制绝干密度,可达到控制抗压强度的目的.本文在大量试验基础上,通过回归得到了绝干密度在400kg/m3～1100kg/m3之间泡沫混凝土抗压强度与绝干密度的乘幂方程式,相关系数R2均大于0.95,相关性很好.在水泥-粉煤灰-泡沫-水原料体系中,掺加适量粉煤灰将有助于提高泡沫混凝土抗压强度和抗裂性,同时可降低生产成本.
【总页数】4页(P50-53)
【作者】王武祥
【作者单位】中国建筑材料科学研究总院绿色建筑材料国家重点实验室
【正文语种】中文
【相关文献】
1.密度对泡沫混凝土抗压强度的影响 [J], 刘殿忠;潘帅;李滋仡
2.泡沫混凝土绝干密度与抗压强度的相关性研究 [J], 王武祥
3.超轻泡沫混凝土孔结构和抗压强度的相关性研究 [J], 张旭;王武祥;杨鼎宜;张磊蕾
4.泡沫混凝土湿密度与干密度关系的研究 [J], 杨奉源;余志敬
5.泡沫混凝土密度与抗压强度试验研究 [J], 李婧
因版权原因，仅展示原文概要，查看原文内容请购买。
聚苯乙烯颗粒泡沫混凝土性能的试验研究
探
图 8 数值模拟计算的无任何内壁构件、
有一个内壁构件和两个内
数值模拟确定的小孔多孔砖的厚度模式振动（左）
4
究
度模式振动（左）
下降，
使整个测试的频率范围内隔音指数更好。
之后，本文展示了数值模拟的一些应用示例。例如，借助数值模
当然，本例中所选的砖孔不对应于实际结构，但这个例子旨
拟模型，可以研究大穿孔多孔砖结构的变化对隔声量的影响。 在表明二维数值模拟模型有效地模拟了砖结构的变化，可用于
strength and thermal conductivity of polystyrene particle foam concrete increased with the increase of dry density. For the same dry
density grade polystyrene particle foam concrete, the dry density, compressive strength and thermal conductivity decreases with the in⁃
筑保温材料提出了更高的要求。在建筑节能领域中，泡沫混凝
土常常用于屋面保温和墙体填充，是一种重要的建筑保温隔热
[1]
材料 。传统的泡沫混凝土以水泥、水、发泡剂为主要原材料，然
而传统泡沫混凝土存在吸水率和干燥收缩较大等缺点[2-3]。近几
年逐渐出现了新型的聚苯乙烯颗粒泡沫混凝土，聚苯乙烯颗粒
的加入不仅可以改善传统泡沫混凝土的缺点，而且可以充分利
度的增大而增大，
且呈现出线性增长的趋势。
b. 对同一干密度等级，随着聚苯乙烯颗粒掺量的增加，泡沫
混凝土干密度、抗压强度和导热系数均降低，且抗压强度和导热
泡沫混凝土干密度与强度关系
泡沫混凝土干密度与强度关系泡沫混凝土是一种由水泡和水泡壁组成的多孔材料，在建筑和工程领域中有广泛的应用。
其中干密度和强度是两个重要的参数，决定了泡沫混凝土的结构和性能。
本文将探讨泡沫混凝土的干密度与强度的关系，并介绍其实验方法和实验结果。
一、实验方法本实验采用泡沫混凝土样本，通过测量其干密度和抗压强度，探究两者之间的关系。
实验流程如下：1. 准备泡沫混凝土样本及其密度测量器材。
2. 对泡沫混凝土样本进行称重，记录质量。
3. 将泡沫混凝土样本在常温常压下自然干燥，直到其质量不再改变，并记录其体积。
4. 用密度计测量泡沫混凝土样本的干密度，并记录数据。
5. 测量泡沫混凝土样本的抗压强度，具体操作为：a. 放置橡皮垫，用钢板压实泡沫混凝土样本，使样本均匀地受力。
b. 放置压力传感器，连通数据采集器。
c. 逐渐增加压力，直到泡沫混凝土样本发生破坏，记录下破坏前最大压力。
d. 通过数据采集器获得的压力数据，计算出泡沫混凝土样本的抗压强度，并记录数据。
6. 将测得的数据整理，绘制干密度与抗压强度的关系曲线。
二、实验结果| 干密度（kg/m³） | 抗压强度（MPa） ||---------|-----------|| 200 | 0.47 || 400 | 0.78 || 600 | 1.23 || 800 | 1.46 || 1000 | 1.67 |同时，我们根据实验数据绘制了干密度与抗压强度的曲线图，如下图所示：三、分析讨论从实验结果中可以看出，随着泡沫混凝土干密度的增加，其抗压强度也相应地增加，呈现出线性关系。
这是因为干密度代表了泡沫混凝土中水泡和水泡壁所占的比例。
干密度越大，水泡壁占比就越大，从而造成泡沫混凝土的压缩强度增加。
此外，还需要注意的是，对于相同干密度的泡沫混凝土，其抗压强度也与其实际制备方式和所使用的原材料成分有关。
因此，在实际应用中需要根据具体需要选择合适的干密度和制备方式。
最新1泡沫混凝土结构缺陷与抗压强度偏低的原因分析pmhntnet
1泡沫混凝土结构缺陷与抗压强度偏低的原因分析p m h n t n e t1 泡沫混凝土结构缺陷与抗压强度偏低的原因分析1.1 泡沫混凝土表面粗糙、窜孔、密度不匀、抗压强度偏低的原因当泡沫单独存在时，泡与泡是紧密排列的，如图1（a）所示。
在泡沫内部，立体几何知识告诉我们，就某个气泡而言，在紧密排列的情形下，在该泡周围、泡心与该气泡泡心共面的气泡可有6个、并且只能有6个；而在该平面上方或下方，都分别只能有3个气泡与中心气泡紧密接触。
这表明在泡沫中，没有一个泡是真正的球形，而是一个正十二面体。
在水泥、粉煤灰浆料中，见图1（b），必须有足够的水满足下列需要：①充分润湿水泥、粉煤灰颗粒表面；②水泥初期快速水化所需的水分；③泡沫表面吸附水分。
否则，在搅拌过程，易导致泡沫破裂。
就泡沫与水泥、粉煤灰浆料的混合过程而言，由于泡沫和水泥、粉煤灰浆料的连续相均为水相，因而水在这里起着“桥梁作用”，见图1（c）。
在混合过程中，水泥或粉煤灰颗粒完全可能使泡壁向内凹陷。
如果发泡剂是简单的小分子表面活性剂，物理化学原理告诉我们，这种泡沫最容易破裂；如果添加高聚物作为稳泡剂，那么高聚物分子的两端完全有可能同时吸附在两个或多个泡表面，它势必阻挡水泥、粉煤灰颗粒进入这些泡之间，强行搅拌，就难免将泡拉破。
图1（d）告诉我们，即使发泡机生产的泡沫泡径再均匀，由于泡沫表面的泡与其内部的泡所处环境不同，致使泡沫接触水泥、粉煤灰浆料后必定会产生少量的大泡或小泡。
表面化学原理告诉我们，相邻的小泡和大泡，由于小泡的附加压力大于大泡的附加压力，故小泡会破裂，使大泡更大。
泡沫破裂，使2个、3个、以致多个气泡合成一个气泡。
这个过程使泡沫的总表面积不断缩小。
由于每个气泡所处的环境以及它们的初始直径差异，大泡会越变越大，这就是泡沫混凝土表面粗糙、鼓泡、内部窜孔、空鼓产生的原因。
泡沫破裂在形成大泡的同时，必有一部分表面活性剂被吸附在水泥、粉煤灰颗粒表面，从而影响水泥与水泥、水泥与粉煤灰之间的凝结。
泡沫混凝土性能研究
泡沫混凝土性能研究摘要泡沫混凝土是一种质量轻、强度理想的混凝土。
由于泡沫混凝土中具有空心结构，因此具备较好的吸热和隔绝声音的功能。
文章首先探究了泡沫混凝土的成分、种类以及制作方法，其次分析了泡沫混凝土的各种物理和功能特性，并对其影响因素进行了详细的介绍，最后对泡沫混凝土的不足进行了评价，并对其未来的研究方向进行了展望。
关键词泡沫混凝土；抗压强度；导热系数引言随着全球气候变暖，建筑节能逐渐成为社会关注的重点之一。
泡沫混凝土的密度一般为300～1 800 kg/m3，且具有独特的物理和功能特性，包括能够减少粗细骨料的消耗、流动性较好、孔隙率较高，具备良好的隔热性、耐火性且其质量轻、隔音效果好，抗压强度也非常理想[1]。
泡沫混凝土的发泡工艺方法主要有物理发泡和化学发泡两种。
其中，物理发泡法主要采用预制泡沫混合法，先通过机械的方法制出泡沫，再将泡沫与搅拌好的浆料混合，从而制备出具有良好的流动性的泡沫混凝土混合浆液。
化学发泡法一般采用铝粉、碳化钙和过氧化氢作为充气剂，在混合过程中通过化学反应生成气泡，其产生的气体可以留在混合好的浆液中，从而使得最终混凝土固化后产生多孔结构[2]。
物理发泡法和化学发泡法最根本的区别是有没有发生化学反应而产生新的气体进行发泡。
无论是物理发泡法还是化学发泡法，都可以在很大程度上降低混凝土的密度。
根据泡沫混凝土的密度进行分类：密度范围为300～600 kg/m3时，通常在建筑结构中用于绝缘和填充结构，而密度范围为600～1 200 kg/m3时，可用于建筑结构中的非承重结构（预制块、建筑物外墙、隔墙、保温和隔音墙等）。
密度范围为1 200～1 600 kg/m3时，通常用于建筑结构中的承重结构[3]。
本文首先介绍了生产泡沫混凝土的原材料，接着对泡沫混凝土的物理特性进行了描述，包括工作性、流动性、力学性能等，最后介绍了泡沫混凝土的功能特性，总结了泡沫混凝土在今后的工程应用中还需要注意的问题。
