1.红外热成像技术红外成像技术作为一门新技术，在电力设备运行状态检测中有着无比的优越性。
红外成像是以设备的热状态分布为依据对设备运行状态良好与否进行诊断，它具有不停运、不接触、远距离、快速、直观地对设备的热状态进行成像。
由于设备的热像图是设备运行状态下热状态及其温度分布的真实描写，而电力设备在运行状态下的热分布正常与否是判断设备状态良好与否的一个重要特征。
因此采用红外成像技术可以通过对设备热像图的分析来诊断设备的状态及其隐患缺陷。
2.什么是红外热像图一般我们人眼能够感受到的可见光波长为：0.38—0.78微米。
通常我们将比0.78微米长的电磁波，称为红外线。
自然界中，一切物体都会辐射红外线，因此利用探测器测定目标本身和背景之间的红外线差，可以得到不同的红外图像，称为热图像。
同一目标的热图像和可见光图像是不同，它不是人眼所能看到的可见光图像，而是目标表面温度分布图像，或者说，红外热图像是人眼不能直接看到目标的表面温度分布，变成人眼可以看到的代表目标表面温度分布的热图像。
3.红外热像仪的原理热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，热图像的上面的不同颜色代表被测物体的不同温度。
红外热像仪的非接触式测温方式，能够在不影响轧辊工作的同时测量其实时温度，并随时采取降温措施。
红外热像仪的原理4.红外热成像的特点自然界所有温度在绝对零度（-273℃）以上的物体，都会发出红外线，红外线（或称热辐射）是自然界中存在最为广泛的辐射。
大气、烟云等吸收可见光和近红外线，但是对3~5微米和8~14微米的红外线却是透明的。
因此，这两个波段被称为红外线的“大气窗口”。
我们利用这两个窗口，可以在完全无光的夜晚，或是在烟云密布的恶劣环境，能够清晰地观察到前方的情况。
5.在线式红外热像仪采用红外热成像技术，探测目标物体的红外辐射，并通过光电转换、信号处理等手段，将目标物体的温度分布图像转换成视频图像的设备，我们称为红外热像仪。
红外测温工作原理
红外测温工作原理
红外测温是利用物体发出的红外辐射来测量其温度的技术。
其工作原理基于斯特藩-玻尔兹曼定律，即物体的辐射功率与其
温度的四次方成正比。
根据该定律，物体的发射率越高，则其辐射功率也越大。
红外测温的测量设备通常包含一个红外探测器以及一个光学系统。
光学系统用于聚焦红外辐射到探测器上。
探测器可以是热电偶、半导体或热敏电阻等，它们能将红外辐射转化为电信号。
当物体的温度高于绝对零度时，它会发出热辐射，包括红外辐射。
光学系统使红外辐射聚集在探测器上，使其探测到物体发出的辐射并转化为电信号。
然后，测温设备通过对探测器输出信号进行放大和处理，将信号转化为温度值。
为了精确测量温度，测温设备还需要进行校准。
校准过程涉及将设备与已知温度的参考物体进行比较，以确保设备在不同温度下提供准确的测量结果。
根据不同的应用需求，红外测温设备可以具有不同的测量范围、分辨率和精度。
红外测温具有非接触性、迅速测量、测量范围广等优点，因此在许多领域得到广泛应用，如工业生产、医疗保健、环境监测等。
红外测温设备可以直接应用于各种物体的表面温度测量，包括液体、气体、固体以及生物体。
红外热像仪的使用方法和技巧及工作原理
红外热像仪的使用方法和技巧及工作原理红外热像仪的使用方法和技巧通俗地讲热像仪就是将物体发出的不可见红外能量变化为可见的热图像。
热图像的上面的不同颜色代表被测物体的不同温度。
一、红外热像仪的使用注意事项：1、确定测温范围：测温范围是热像仪比较紧要的一个性能指标。
每种型号的热像仪都有本身特定的测温范围。
因此，用户的被测温度范围确定要考虑精准、全面，既不要过窄，也不要过宽。
依据黑体辐射定律，在光谱的短波段由温度引起的辐射能量的变化将超过由发射率误差所引起的辐射能量的变化，因此，用户只需要购买在本身测量温度内的红外热像仪。
2、确定目标尺寸：红外热像仪依据原理可分为单色测温仪和双色测温仪（辐射比色测温仪）。
对于单色测温仪，在进行测温时，被测目标面积应充分热像仪视场。
建议被测目标尺寸超过视场大小的50%为好。
假如目标尺寸小于视场，背景辐射能量就会进入热像仪的视声符支干扰测温读数，造成误差。
相反，假如目标大于热像仪的视场，热像仪就不会受到测量区域外面的背景影响。
3、确定光学辨别率（距离系灵敏）：光学辨别率由D与S之比确定，是热像仪到目标之间的距离D 与测量光斑直径S之比。
假如测温仪由于环境条件限制必需安装在阔别目标之处，而又要测量小的目标，就应选择高光学辨别率的热像仪。
光学辨别率越高，即增大D：S比值，热像仪的成本也越高。
确定波长范围：目标材料的发射率和表面特性决议热像仪的光谱响应或波长。
对于高反射率合金材料，有低的或变化的发射率。
在高温区，测量金属材料的较好波长是近红外，可选用0.18—1.0μm波长。
其他温区可选用1.6μm、2.2μm和3.9μm波长。
由于有些材料在确定波长是透亮的，红外能量会穿透这些材料，对这种材料应选择特别的波长。
如测量玻璃内部温度选用 1.0μm、2.2μm和3.9μm（被测玻璃要很厚，否则会透过）波长；测量玻璃内部温度选用5.0μm波长；测低温区选用8—14μm波长为宜；再如测量聚乙烯塑料薄膜选用3.43μm波长，聚酯类选用4.3μm或7.9μm波长。
热成像的原理
热成像的原理热成像技术是一种利用物体自身发出的红外辐射来获取目标信息的技术。
它是一种非接触式的测温方法，可以在没有接触目标物体的情况下，通过红外热像仪获取目标物体的温度分布图像。
热成像技术在军事、医疗、建筑、工业等领域有着广泛的应用，它的原理主要基于物体的热辐射特性和红外辐射的探测技术。
热成像的原理可以简单概括为：物体受热后会发出红外辐射，红外热像仪可以探测到这种辐射并将其转换成热图像。
具体来说，热成像技术的原理主要包括以下几个方面：1. 热辐射特性，一切温度高于绝对零度的物体都会发出电磁辐射，其中包括可见光和红外辐射。
而红外辐射是人眼无法看到的，但可以被红外热像仪探测到。
物体的辐射强度和波长分布与其温度有关，根据普朗克辐射定律和斯特藩-玻尔兹曼定律，可以推导出物体的辐射功率与温度之间的关系。
2. 红外探测技术，红外热像仪利用红外探测器可以感应物体发出的红外辐射，并将其转换成电信号。
红外探测器的种类有热电偶、热释电探测器和半导体探测器等。
这些探测器对红外辐射的探测灵敏度和分辨率不同，可以满足不同应用场景的需求。
3. 热图像处理，红外热像仪获取的红外图像需要经过图像处理和分析才能得到有用的信息。
图像处理包括背景校正、非均匀性校正和图像增强等步骤，可以提高图像的质量和清晰度。
而图像分析则可以通过测温算法和图像识别技术来获取目标物体的温度分布和形状特征。
总的来说，热成像技术的原理是基于物体的热辐射特性和红外探测技术，通过红外热像仪获取目标物体的红外图像，并经过图像处理和分析得到目标物体的温度分布和形状特征。
这种非接触式的测温方法在工业、医疗、安防等领域有着广泛的应用前景，可以为人们的生产生活带来便利和安全保障。
红外测温方案
红外测温方案摘要：红外测温技术是一种无接触、非接触的测温方法，通过测量目标物体的红外辐射能量，可以准确、快速地获取目标物体的温度信息。
本文将介绍红外测温的原理、应用场景以及常见的红外测温方案。
引言：在工业生产、医疗保健、安防等领域，准确测量目标物体的温度是非常重要的。
传统的接触式温度测量方法存在着接触不便、测量不准确、易受干扰等问题。
而红外测温技术的出现，有效地解决了这些问题，成为了温度测量领域的一项重要技术。
一、红外测温的原理红外测温的原理基于物体辐射能量与其温度之间的关系。
根据斯蒂法-玻尔兹曼定律，物体的辐射能量与其温度的四次方成正比。
因此，通过测量物体的红外辐射能量，可以推算出其温度值。
红外测温仪器主要由红外传感器、辐射率校正器、信号处理器等组成。
二、红外测温的应用场景红外测温技术在多个领域有着广泛的应用。
1. 工业生产领域在工业生产过程中，温度的控制对于产品质量和生产效率至关重要。
红外测温技术可以用于监测和控制各种设备的温度，例如锅炉、热交换器、熔炉等。
通过及时掌握设备的温度信息，可以预防设备故障和生产事故的发生，确保生产的顺利进行。
2. 医疗保健领域红外测温技术在医疗保健领域有着重要的应用。
例如，在体温测量中，传统的接触式温度计需要与人体直接接触，不仅不够方便，还可能交叉感染。
而使用红外测温仪，只需对准人体额头进行测量，即可获取准确的体温数值，非常适合用于公共场所的体温筛查。
3. 安防领域红外测温技术在安防领域也有着重要的应用。
例如，使用红外测温技术可以对人流密集的场所进行快速测温，及时发现患者，控制疫情传播。
此外，红外测温技术还可以用于火灾、燃气泄漏等安全监测，及时发现和处理潜在危险。
三、常见的红外测温方案目前市场上存在多种红外测温方案，下面介绍几种常见的方案。
1. 手持式红外测温仪手持式红外测温仪是最常见的红外测温设备之一。
它小巧便携，操作简单，适用于不同的场景。
用户只需将测温仪对准目标物体，按下测量键，即可在显示屏上看到目标物体的温度数值。
红外热成像检测原理

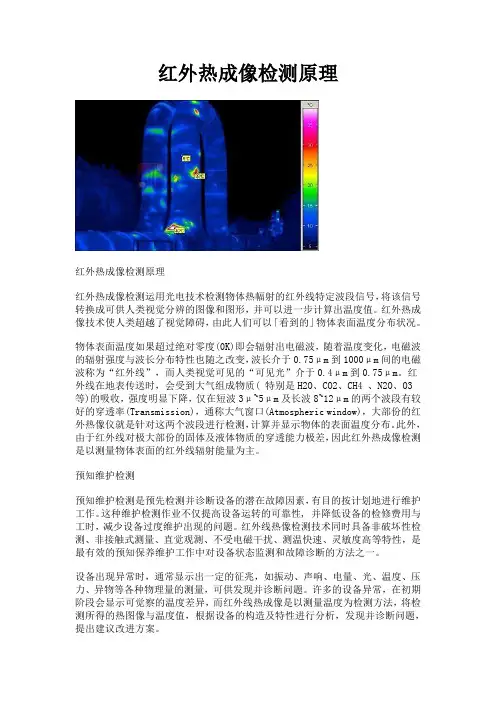

红外热成像检测原理红外热成像检测原理红外热成像检测运用光电技术检测物体热幅射的红外线特定波段信号，将该信号转换成可供人类视觉分辨的图像和图形，并可以进一步计算出温度值。
红外热成像技术使人类超越了视觉障碍，由此人们可以「看到的」物体表面温度分布状况。
物体表面温度如果超过绝对零度(0K)即会辐射出电磁波，随着温度变化，电磁波的辐射强度与波长分布特性也随之改变，波长介于0.75μm到1000μm间的电磁波称为“红外线”，而人类视觉可见的“可见光”介于0.4μm到0.75μm。
红外线在地表传送时，会受到大气组成物质( 特别是H2O、CO2、CH4 、N2O、O3等)的吸收，强度明显下降，仅在短波3μ~5μm及长波8~12μm的两个波段有较好的穿透率(Transmission)，通称大气窗口(Atmospheric window)，大部份的红外热像仪就是针对这两个波段进行检测，计算并显示物体的表面温度分布。
此外，由于红外线对极大部份的固体及液体物质的穿透能力极差，因此红外热成像检测是以测量物体表面的红外线辐射能量为主。
预知维护检测预知维护检测是预先检测并诊断设备的潜在故障因素，有目的按计划地进行维护工作。
这种维护检测作业不仅提高设备运转的可靠性, 并降低设备的检修费用与工时，减少设备过度维护出现的问题。
红外线热像检测技术同时具备非破坏性检测、非接触式测量、直觉观测、不受电磁干扰、测温快速、灵敏度高等特性，是最有效的预知保养维护工作中对设备状态监测和故障诊断的方法之一。
设备出现异常时，通常显示出一定的征兆，如振动、声响、电量、光、温度、压力、异物等各种物理量的测量，可供发现并诊断问题。
许多的设备异常，在初期阶段会显示可觉察的温度差异，而红外线热成像是以测量温度为检测方法，将检测所得的热图像与温度值，根据设备的构造及特性进行分析，发现并诊断问题，提出建议改进方案。
红外线热成像检测是一项越来越被肯定的工业检测技术，就一般工厂检测应用而言，主要以提高设备运转的可靠性、工业安全及节能等为目的。
红外测量温度实验报告
一、实验目的1. 理解红外测温原理及其应用领域。
2. 掌握红外测温仪的使用方法。
3. 通过实验验证红外测温仪的准确性和可靠性。
4. 了解不同温度物体对红外辐射的影响。
二、实验原理红外测温仪是一种利用物体表面红外辐射能量与温度之间关系进行温度测量的仪器。
根据斯蒂芬-玻尔兹曼定律，物体表面辐射能量与其温度的四次方成正比。
因此，通过测量物体表面辐射的红外能量，可以推算出其温度。
实验中，我们使用THERMOVISION A40红外热像仪（FLIR SYSTEM AB，瑞典）进行温度测量。
该仪器具有高灵敏度（0.1 K）和空间分辨率（0.08 K）。
三、实验仪器与材料1. THERMOVISION A40红外热像仪（FLIR SYSTEM AB，瑞典）2. 高精度恒温浴（FLUKE 9171，美国）3. T型热电偶（0.05 K不确定度）4. 标准铂电阻温度计（0.03 K误差）5. 水银温度计（0.1 K误差）6. 水箱7. 实验样品（金属、塑料、液体等）四、实验步骤1. 将样品放置于恒温浴中，待其达到预定温度后，使用T型热电偶测量样品温度，记录数据。
2. 使用标准铂电阻温度计测量恒温浴温度，记录数据。
3. 将样品从恒温浴中取出，放置于实验台上，使用红外热像仪对样品进行扫描，记录红外热像图。
4. 分析红外热像图，确定样品表面的温度分布。
5. 将红外测温仪测得的温度与热电偶、铂电阻温度计测得的温度进行对比，分析误差。
五、实验结果与分析1. 通过实验，我们得到了不同温度样品的红外热像图，可以看出红外测温仪能够准确测量样品表面的温度分布。
2. 对比红外测温仪、热电偶和铂电阻温度计的测量结果，发现红外测温仪具有较高的准确性和可靠性。
在实验误差范围内，红外测温仪与热电偶、铂电阻温度计的测量结果基本一致。
3. 分析实验结果，发现以下因素可能影响红外测温的准确性：a. 环境温度和湿度：实验过程中，环境温度和湿度对红外测温结果有一定影响。
红外辐射测温原理
红外辐射测温原理
红外辐射测温技术是一种非接触式测温方法，利用物体本身散发的红外辐射来测量其温度。
这种技术在工业、医疗、农业等领域广泛应用，具有快速、准确、无损伤等优点。
红外辐射测温原理是基于物体的热辐射特性。
热辐射是所有物体在温度高于绝对零度时发出的电磁辐射。
根据普朗克辐射定律和斯特藩-玻尔兹曼定律，物体的辐射强度与其温度呈正比。
而根据温度计黑体辐射定律，理想黑体吸收的辐射等于其辐射出的辐射。
因此，可以通过检测物体发出的红外辐射强度来推算物体的温度。
在红外辐射测温仪中，通常会使用红外传感器或红外热像仪来接收物体发出的红外辐射。
红外传感器是一种能够感知红外辐射的传感器，通过测量接收到的红外辐射强度来计算物体的温度。
而红外热像仪则可以将物体发出的红外辐射转换成热像，直观地显示出物体的温度分布情况。
红外辐射测温技术的应用非常广泛。
在工业领域，红外测温可以用于监测设备运行时的温度变化，及时发现故障并进行维护。
在医疗领域，红外测温可以用于快速测量人体温度，诊断疾病。
在农业领域，红外测温可以用于监测农作物的生长情况，及时采取措施保护作物。
总的来说，红外辐射测温原理是一种非常重要且实用的测温方法。
通过测量物体发出的红外辐射，可以快速、准确地获取物体的温度信息，为各行业提供了强大的技术支持。
随着科技的不断发展，红外辐射测温技术将会得到更广泛的应用，为人类社会的发展进步做出更大的贡献。
