测绘技术中的干扰源检测方法解析
高精度测绘中的误差来源与控制方法

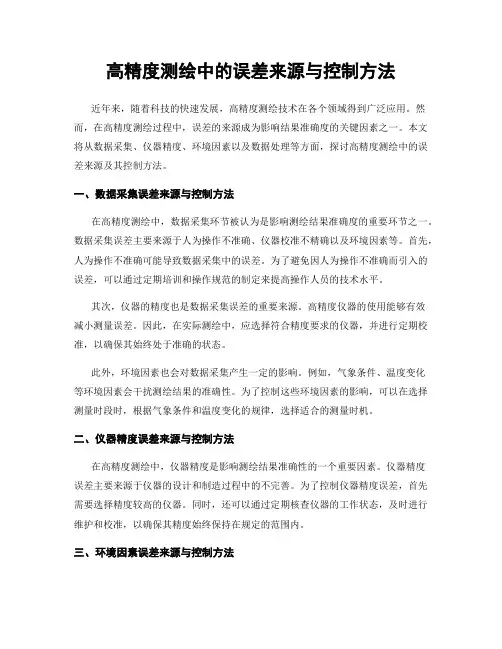

高精度测绘中的误差来源与控制方法近年来，随着科技的快速发展，高精度测绘技术在各个领域得到广泛应用。
然而，在高精度测绘过程中，误差的来源成为影响结果准确度的关键因素之一。
本文将从数据采集、仪器精度、环境因素以及数据处理等方面，探讨高精度测绘中的误差来源及其控制方法。
一、数据采集误差来源与控制方法在高精度测绘中，数据采集环节被认为是影响测绘结果准确度的重要环节之一。
数据采集误差主要来源于人为操作不准确、仪器校准不精确以及环境因素等。
首先，人为操作不准确可能导致数据采集中的误差。
为了避免因人为操作不准确而引入的误差，可以通过定期培训和操作规范的制定来提高操作人员的技术水平。
其次，仪器的精度也是数据采集误差的重要来源。
高精度仪器的使用能够有效减小测量误差。
因此，在实际测绘中，应选择符合精度要求的仪器，并进行定期校准，以确保其始终处于准确的状态。
此外，环境因素也会对数据采集产生一定的影响。
例如，气象条件、温度变化等环境因素会干扰测绘结果的准确性。
为了控制这些环境因素的影响，可以在选择测量时段时，根据气象条件和温度变化的规律，选择适合的测量时机。
二、仪器精度误差来源与控制方法在高精度测绘中，仪器精度是影响测绘结果准确性的一个重要因素。
仪器精度误差主要来源于仪器的设计和制造过程中的不完善。
为了控制仪器精度误差，首先需要选择精度较高的仪器。
同时，还可以通过定期核查仪器的工作状态，及时进行维护和校准，以确保其精度始终保持在规定的范围内。
三、环境因素误差来源与控制方法在高精度测绘中，环境因素也是影响测绘结果准确性的重要因素之一。
环境因素误差主要包括大气折射误差、地球引力影响、自然地形影响等。
为了控制环境因素误差对测绘结果的影响，可以通过使用大气校正、重力校正和地形校正等方法来消除或减小环境因素误差的影响。
四、数据处理误差来源与控制方法在高精度测绘中，数据处理的准确性也是影响结果准确度的重要因素。
数据处理误差主要源于数据的质量和处理方法的准确性。
如何使用频谱仪扫频查找干扰源
如何使用频谱仪扫频查找干扰源安捷伦频谱仪扫频查找干扰源的用法1扫频设置1.1开机界面：按一下开关即可开机，正常使用后再按一下开关即可待机，待机一段时间（约30到60分钟）后频谱仪会自动关机，长按开关3～5秒即可关机。
1.2进入模式界面：按Mode按钮后进入模式选择界面。
1.3：选择SA模式在模式选择界面选择SA模式，即按屏幕上SA对应的正下方的按钮（见左图），进入后见右图界面。
1.4：进入起始频率设置界面在SA模式界面进入起始频率设置界面，即按屏幕上起始频率对应的正下方的按钮。
1.5：起始频率的设置进入起始频率设置界面后，直接手工输入要扫频的起始频率数字，然后选择单位（如联通GSM扫频的起始频率为909Mhz，先输入909，再按Mhz正下方的按钮），完成后按Enter 键，返回SA模式界面，进行下一步设置。
1.6：进入结束频率设置界面完成起始频率设置后，在SA模式界面进入停止频率设置界面，即按屏幕上停止频率对应的正下方的按钮。
1.7：结束频率的设置进入停止频率设置界面后，直接手工输入要扫频的停止频率数字，然后选择单位（如联通GSM扫频的停止频率为915Mhz，先输入915，再按Mhz正下方的按钮），完成后按Enter 键，返回SA模式界面，进行下一步设置。
1.8：设置参考电平停止频率设置完成后，在SA模式界面按Scale/Amptd键，进入参考电平值设置界面，通过左手边大旋转按钮调整数值，一般设置为-40.0dbm。
1.9：开启前置放大器完成参考电平设置后，开启屏幕右下角的前置放大器。
1.10：BW设置完成前置放大器开启后，按数字键2，进行BW设置，通过左手边大旋转按钮调整数值，一般设置为10.0000kHz，完成后按Enter键。
至此，扫频设置完成，接好外置天线后，就可以进行扫频查找干扰源。
2截图保存第一步，进入截图保存界面。
按数字键9，即Save/Recall键，进入截图保存界面。
第二步，调用存储器。
基站干扰源检测和消除策略
基站干扰源检测和消除策略基站干扰源检测与消除策略随着移动通信技术的不断发展，基站干扰问题越来越突出。
由于基站干扰会严重影响通信质量，导致通话中断、信号弱化、数据丢失等问题，因此对基站干扰源进行及时检测和消除显得尤为重要。
本文将介绍基站干扰源的检测方法以及常用的消除策略。
一、基站干扰源的检测方法1. 信号频谱分析法信号频谱分析法是一种常见的检测基站干扰源的方法。
通过对信号在频域上的分析，可以检测到干扰信号的频率和功率等特征。
在检测过程中可以使用频谱分析仪等专业工具，对信号进行实时监测和分析。
通过比对干扰信号与正常信号的频谱特征，可以准确地确定干扰源的存在。
2. 信号时域分析法信号时域分析法是一种用于检测基站干扰源的有效方法。
通过对信号在时间域上的分析，可以检测干扰信号的时序特征和时延等参数。
通过对正常信号和干扰信号的时域波形进行比对和分析，可以确定干扰源的位置和干扰程度。
3. 无线电频谱监测无线电频谱监测是一种全面检测基站干扰源的方法。
通过设置接收终端，对基站信号和干扰信号进行全面监测和记录。
通过对接收到的信号进行分析和比对，可以快速准确地确定干扰源的存在和位置。
二、基站干扰源的消除策略1. 完善基站布局基站的合理布局是减少基站干扰的重要手段。
通过科学规划基站的位置和距离，避免基站之间的干扰。
此外，适当调整基站的方向和天线的高度，也能有效降低基站干扰。
2. 优化天线系统天线是基站通信的重要组成部分，其性能和布局对干扰的抑制具有重要影响。
优化天线系统，选择适当的天线高度和天线增益，以减少干扰信号的发射和接收。
3. 引入干扰消除技术干扰消除技术是解决基站干扰问题的关键。
通过引入干扰消除算法和技术，如时域滤波、频域抑制等，可以对干扰信号进行消除和抑制。
同时，也可以利用自适应天线阵列等技术，提高基站的干扰抗性。
4. 加强干扰源的定位和处理及时准确地定位基站干扰源，并采取相应的处理措施是解决基站干扰问题的关键。
干扰信号监测试验验证方案
干扰信号监测试验验证方案一、方案背景。
咱都知道现在各种信号到处跑，就像马路上车多人多容易乱套一样，信号也可能被干扰。
这干扰信号要是捣乱，很多设备就可能出毛病，所以咱得搞个试验来验证下怎么监测这些调皮的干扰信号。
二、试验目的。
1. 就像揪出隐藏在人群中的小坏蛋一样，咱要找出干扰信号的来源。
不管它是从隔壁邻居家偷偷跑过来的，还是自己家里哪个电器发神经产生的，都得把它找出来。
2. 看看这些干扰信号到底有多“坏”，测量下它们的强度、频率这些参数。
这就好比给坏蛋量身高体重，知道得越详细越好。
3. 验证我们那些监测设备是不是真的能把这些干扰信号准确发现并且报告出来，要是监测设备是个“睁眼瞎”，那可不行。
三、试验设备和环境。
1. 试验设备。
干扰信号发生器：这就是专门制造干扰信号的“捣蛋鬼”，可以按照我们的要求产生不同强度和频率的干扰信号。
就像我们有个能控制坏蛋捣乱程度的遥控器一样。
被干扰设备：找几个容易被干扰的设备，比如收音机、无线鼠标之类的。
这些就是我们要保护的“小绵羊”，看看在干扰信号下它们会有什么反应。
信号监测仪：这是我们的“小侦探”，要靠它来发现干扰信号并且告诉我们干扰信号的各种信息。
2. 试验环境。
找个相对封闭的空间，像一间小屋子就挺好。
这样可以减少外界其他乱七八糟信号的影响，就像把试验场地围起来，不让外面的闲杂人等（其他信号）进来捣乱。
四、试验步骤。
# （一）准备阶段。
1. 把干扰信号发生器、被干扰设备和信号监测仪都放在小屋子里，给它们接好电，就像给战士们准备好武器和阵地一样。
2. 检查设备是不是都能正常工作。
这就好比出发前检查士兵们有没有带齐装备，可不能到时候才发现哪个设备“掉链子”。
# （二）单频干扰信号测试。
1. 让干扰信号发生器先发出一个单一频率的干扰信号，这个频率就从比较低的频率开始，比如100MHz。
这就像先派出一个类型的小坏蛋去捣乱。
2. 观察被干扰设备的反应。
看看收音机是不是开始沙沙响，无线鼠标是不是开始不听话了。
无线射频干扰源定位方法探讨
无线射频干扰源定位方法探讨无线射频干扰源定位方法探讨无线射频干扰源是指在无线通信系统中，由于外部电子设备或其他干扰源的存在，导致通信质量下降或无法正常通信的现象。
为了解决这一问题，需要准确地定位干扰源的位置，以便采取相应的措施进行干扰抑制。
在这篇文章中，我们将探讨一些常用的无线射频干扰源定位方法。
一种常用的干扰源定位方法是信号强度测量法。
该方法基于信号强度随距离的衰减规律，通过测量不同位置接收到的信号强度来判断干扰源的位置。
这种方法简单易行，但受到环境影响较大，精度较低。
因为信号强度受到多种因素影响，如衰减、多径效应、障碍物等，因此需要通过对环境影响进行建模和校准，提高定位精度。
另一种常用的干扰源定位方法是多基站测向法。
该方法利用多个基站接收到的干扰信号的到达时间差来计算干扰源的位置。
通过测量到达各个基站的到达时间差，可以利用三边测量或最小二乘法等技术计算出干扰源的位置。
这种方法在定位精度上相对较高，但需要建立多个基站，并且对基站之间的时钟同步有一定要求。
除了以上两种方法，还有一种常见的干扰源定位方法是电磁波方向探测法。
该方法通过测量干扰信号的入射方向，进而确定干扰源的位置。
常用的电磁波方向探测技术包括天线阵列、相控阵等。
通过在不同方向上收集信号，可以确定干扰源的方位角和仰角，从而获得干扰源的位置信息。
需要注意的是，无线射频干扰源定位方法的选择应根据具体情况而定。
不同方法有不同的优缺点，适用于不同的场景和环境。
在实际应用中，常常需要结合多种方法进行综合定位，以提高定位精度和可靠性。
总之，无线射频干扰源定位是解决无线通信系统干扰问题的重要环节。
通过合理选择和应用适当的定位方法，可以准确地确定干扰源的位置，从而采取有效的措施进行干扰抑制。
随着无线通信技术的不断发展和创新，相信在未来会出现更多更高效的干扰源定位方法。
测绘技术中电磁干扰的防范与排除
测绘技术中电磁干扰的防范与排除近年来，随着科技的迅速发展，测绘技术也在不断进步，从传统的手绘地图到现在的卫星定位系统，测绘工作变得更加精确和高效。
然而，随之而来的是电磁干扰的增加，对测绘工作产生了许多负面影响。
因此，如何有效地防范和排除电磁干扰已经成为测绘技术的重点研究领域之一。
电磁干扰是指电磁波在测绘过程中对仪器设备产生的异常干扰，干扰信号会影响到测绘数据的准确性和精度。
电磁干扰主要来源于周围环境中的电磁辐射，如无线电台、电力线路、无线电设备等。
此外，人工设备及设施中的电子元件和电流也会产生电磁辐射，对测绘设备造成干扰。
为了有效地防范和排除电磁干扰，首先，需要对测绘设备进行良好的维护和保养。
保持测绘设备的电源和机身清洁，确保良好的接地连接是防范电磁干扰的基本措施。
此外，定期检查和维修测绘设备的电路和天线也是必不可少的。
只有保持设备的良好状态，才能更好地抵御电磁干扰。
其次，选择合适的测绘设备也是防范电磁干扰的重要环节。
在选购测绘设备时，需要考虑其电磁抗扰能力，选择具有良好抗干扰性能的设备。
例如，一些测绘仪器具有特殊的信号过滤器，可以有效降低电磁干扰对测量结果的影响。
同时，科学合理地布置测绘设备的天线和电缆，可以减少电磁辐射的影响，提高测绘工作的可靠性和准确性。
另外，在实际测绘工作中，也可以采取一些措施来排除电磁干扰。
首先，可以在测绘现场周围设置电磁屏蔽器，减少外部电磁干扰的进入。
其次，通过在测绘仪器和接收天线之间增加屏蔽罩或屏蔽波纹管等电磁屏蔽设备，可以有效减少电磁干扰的干扰信号。
此外，根据测绘工作的实际需求，可以选择合适的测绘时间段，避免电磁波干扰较强的时段进行测绘工作，以提高测绘数据的准确性。
除了上述措施外，还可以借助现代科技手段来排除电磁干扰。
例如，可以利用数字滤波技术对测绘数据进行处理，滤除干扰信号，提高数据的可靠性。
同时，通过使用全球卫星导航系统，对测绘数据进行定位，避免电磁干扰对定位结果的影响。
电磁干扰源定位技术
电磁干扰源定位技术1. 引言电磁干扰是指一种电磁能量的辐射或传输，对电子设备的正常运行产生负面影响的现象。
在现代社会中，电磁干扰广泛存在于无线通信、雷达系统、无人机和航空电子设备等各个领域。
电磁干扰会导致通信信号的弱化、噪声增加以及设备性能下降等问题，因此，准确地定位电磁干扰源成为了解决这些问题的关键。
本文将介绍电磁干扰源定位技术的原理、方法以及在实际应用中的一些挑战和解决方案。
2. 电磁干扰源定位的原理电磁干扰源定位的基本原理是通过测量电磁波的到达时间、方向、强度等参数，利用三角定位原理或其他定位算法确定干扰源的准确位置。
具体而言，定位的基本步骤包括：1.电磁波信号的接收：通过合适的接收装置，如天线、探测器等，接收到电磁干扰信号。
2.信号处理：对接收到的信号进行滤波、放大等处理，以增强信号的可测量性并去除噪声干扰。
3.参数测量：测量电磁波信号的到达时间、方向、强度等参数。
常用的测量方法包括到达时间测量、相位差测量、多普勒频移测量等。
4.定位算法：根据测得的参数，利用相应的数学模型和算法计算出电磁干扰源的准确位置。
3. 电磁干扰源定位的方法根据定位原理的不同，电磁干扰源的定位方法可以分为以下几种：3.1. 无源定位无源定位是指利用接收器自身接受来自电磁干扰源发出的信号进行定位。
这种方法不需要对电磁干扰源进行任何干预或修改，因此适用于多种不同类型的干扰源。
无源定位的关键是确定接收器之间的相关性和干扰源信号的空间传播关系。
常用的无源定位方法包括相对测向、时域测向、频域测向等。
3.2. 主动定位主动定位是指通过主动方式向电磁干扰源发送特定的探测信号，然后根据返回的信号进行定位。
这种方法需要对电磁干扰源进行干预，因此只适用于对特定干扰源的定位。
主动定位的关键是确定探测信号发射和接收的参数，以及信号的传播路径和特性。
常用的主动定位方法包括脉冲测向、相干测向、频率测向等。
3.3. 混合定位混合定位是指将无源定位和主动定位方法相结合，以提高定位的准确性和可靠性。
测量系统的干扰及其抑制方法
测量系统的干扰及其抑制方法在实际测量中，人们常发现即使所选用的测量系统是由高精度、高稳定度、高质量的仪器所组成的，并且频率响应特性也很好，但在实际现场使用时，仍难免会受到程度不同的各种噪声的干扰。
在测量系统中，由于内部和外部干扰的影响，会在测量信号上叠加干扰电压或电流，通常把这种干扰信号称为噪声，噪声是电路中的一些非所期望的无用电信号。
当所测信号很微弱时，难免会出现噪声淹没信号的现象。
例如，在火箭或飞机发动机实验现场中，测试系统所面临的工作环境是很复杂的，各种电气系统交织在一起同时工作，通过各种传输渠道将噪声耦合到测量电路。
不可避免地会影响到测量结果。
因此，解决干扰问题是关系到测试工作的成败和测量结果精度高低的重要条件之一。
这也是测试工作者必须掌握的基本知识。
但干扰问题是一个复杂的问题，篇幅所限，这里只作简要介绍，详细内容可参看有关书籍。
1、干扰源为了抑制和减弱干扰，首先要弄清噪声的来源及其传播方式和途径。
干扰源即产生噪声的来源。
从来源上讲一般可分为外部噪声和内部噪声。
外部噪声一般是指测试系统外部的电气设备在接通与断开时产生的瞬变电火花或辐射电磁波。
内部噪声是指系统内部固有的噪声，系统内信号间的串扰等。
若按噪声的产生原因和传播方式分类，可分为静电噪声、磁噪声、电磁辐射噪声、公共阻抗噪声等。
一般常见干扰(噪声)源有以下几种。
（1）外部干扰外部干扰又可分为来自自然界的干扰和来自电器设备的干扰。
例如，大气层发生的雷电、电离层的变化、太阳黑子的电磁辐射、来自宇宙的电磁辐射等。
对于长期存在的自然干扰，由于能量微弱，可以忽略。
但对于强烈的干扰，如雷电等，则不能忽略其影响，此时最好设法回避或屏蔽。
来自电器设备的干扰主要有大电流及电压变化率引起的噪声。
当大型感性负载通断时，在开关接点处会产生电弧，还有高压输电线引起的电晕放电，金属电焊引起的弧光放电等，这种瞬变过程形成的噪声通过公用电源线传入信号电路，或通过相邻导线耦合到信号电路中。
