涡街流量计培训资料
流量计培训资料
电磁流量计与涡街流量计一、概述1. 流量概念一般所讲的流量大小，是指单位时间内流过管道某一截面的流体数量的大小，即瞬时流量。
而在某一段时间内流过管道的流体流量的总和，即瞬时流量在某一段时间内的累计值，称为总量（累计流量）。
流量和总量，可以用质量表示，也可以用体积表示。
以质量表示的称为质量流量用符号M 表示；以体积表示的称为体积流量，用符号Q 表示。
若流体的密度为ρ，则体积流量与质量流量之间的关系是： 质量流量(M)=体积流量(Q)×密度(ρ)，体积流量量(Q)=)((M)ρ密度质量流量流量的单位：体积流量单位常用m 3/h 、L/h 、m 3/s,质量流量单位常用T/h 、 kg/h 体积总量单位常用m 3,质量总量常用T 。
就是满足精度的情况下最大流量和最小流量的比值。
2. 流量计分类测量流体流量的仪表叫流量计，流量计有很多的分类方法，我们仅举一种大致的分类方法，如下：1．速度式流量计：以测量流体在管道内的流速作为测量依据来计算流量的仪表。
如：涡轮流量计、旋涡流量计、电磁流量计、旋翼水表、差压式流量计、堰式流量计等。
2．容积流量计：以单位时间内所排出的流体的固定容积的数目作为测量依据来计算流量的仪表。
如：椭圆齿轮流量计、腰轮流量计、刮板流量计、活塞流量计等。
3．质量流量计：以测量流过的质量为依据的流量计。
如：惯性力式质量流量计、补偿式质量流量计等。
二、电磁流量计1．电磁流量计原理：根据电磁感应定律可知，导体在磁场中运动而切割磁力线时，导体中便有感应电势产生。
当导电液体流过电磁流量计时，即相当于运动中的导体，流体流动的方向与电磁场方向垂直，切割磁力线时会产生感应电动势，其感应电动势与流体流速、磁感应强度、流量计内径成正比。
该感应电动势由流量计管壁上的一对电极检测到，通过运算就可得到流量。
感应电动势方程为：E=D×V×B其中：E—感应电动势；D—测量管内径；V—流速；B—磁感应强度。
艾默生涡街流量计FF用户培训讲课文档
压电传感部件感应此交变力，并且转换为交流 电信号 电信号通过同轴电缆送到电子部件
电信号的频率就是涡街频率
传感器受力 主轴
涡街发生体 涡街发生体受力
Overview
传感器
第6页，共45页。
安装
Installation
在这个部分您会学习如何正确地安装8800C涡街流量计。 完成这个部分之后，您应该能够 :
1 PROCESS VARIABLE
2 DIAGNOSTICS AND SERVICE
3 BASIC SETUP
4 DETAILED SETUP
1 Flow Rate 2 PV % Range 3 Analog Output 4 Totalizer 5 View Other Var
1 Test/Status 2 Loop Test 3 Pulse Output Test 4 Flow Simulation 5 D/A Trim 6 Scaled D/A Trim 7 Shed Freq at URL
1 Operating Conditions 2 Base Conditions 3 Exit
1 Base Volume Unit 2 Base Time Unit 3 User Defined Unit 4 Conversion Number
1 Flow Rate 2 LFC 3 Sig/Tr 4 Auto Adjust Filter
HART Communicator
Online Self Test in Progress
Firmware Rev: F1.6 Module Rev: 3.6
C 1992 Rosemount Inc.
E+H涡街流量计培训资料讲课教案
传感器原理 Prowirl 77
• 差动电容式传感器 • 抗震动干扰 • 不易被阻塞
2020/5/21
Endress+Hauser Prowirl Product Presentation
6
涡街流量计的应用
•蒸汽 •气体 •液体
液体 气体
蒸汽
2020/5/21
Endress+Hauser Prowirl Product Presentation
Endress+Hauser Prowirl Product Presentation
15
电容式传感器
连接主板 极板
对应极板
极板
用于测量涡街频率 的传感簧片
• 抗振 • 长期稳定 • 耐温度冲击 • 抗水锤冲击 • 宽量程比 • 高精度
2020/5/21
Endress+Hauser Prowirl Product Presentation
12
Prowirl 涡街流量计技术性能
2020/5/21
13
电容式传感器 Prowirl 77
• 经验证的专利传感器 • 高抗振性能(1g,500Hz) • 耐热冲击和水锤 • 所有口径传感器相同 • 不受介质含颗粒影响
2020/5/21
Endress+Hauser Prowirl Product Presentation
2020/5/21
Endress+Hauser Prowirl Product Presentation
21
防爆类型
Ex i-型 • 两线制 • 适用于所有电气类型 • 电子部分和传感器可以在危险场合更换 • 可在危险场合设定和维护
涡街流量计培训教材

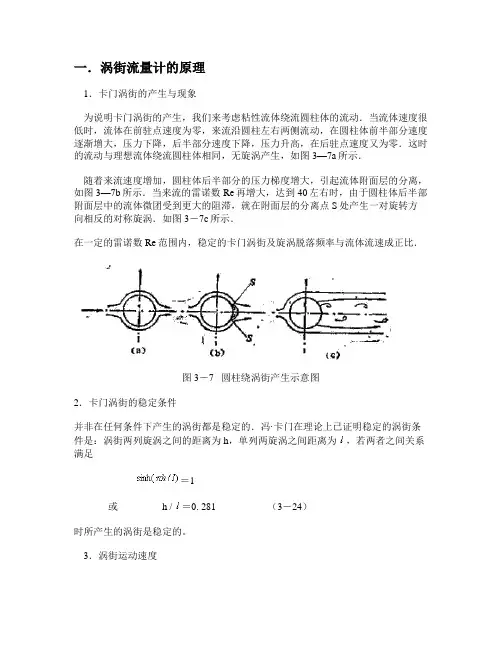

一．涡街流量计的原理1．卡门涡街的产生与现象为说明卡门涡街的产生，我们来考虑粘性流体绕流圆柱体的流动．当流体速度很低时，流体在前驻点速度为零，来流沿圆柱左右两侧流动，在圆柱体前半部分速度逐渐增大，压力下降，后半部分速度下降，压力升高，在后驻点速度又为零．这时的流动与理想流体绕流圆柱体相同，无旋涡产生，如图3—7a所示．随着来流速度增加，圆柱体后半部分的压力梯度增大，引起流体附面层的分离，如图3—7b所示．当来流的雷诺数Re再增大，达到40左右时，由于圆柱体后半部附面层中的流体微团受到更大的阻滞，就在附面层的分离点S处产生一对旋转方向相反的对称旋涡．如图3－7c所示．在一定的雷诺数Re范围内，稳定的卡门涡街及旋涡脱落频率与流体流速成正比．图3－7 圆柱绕涡街产生示意图2．卡门涡街的稳定条件并非在任何条件下产生的涡街都是稳定的．冯·卡门在理论上已证明稳定的涡街条件是：涡街两列旋涡之间的距离为h，单列两旋涡之间距离为，若两者之间关系满足＝1或 h / ＝0. 281 （3－24）时所产生的涡街是稳定的。
3．涡街运动速度为了导出旋涡脱落频率与流速之间的关系，首先要得到涡街本身的运动速度．为便于讨论，我们假定在旋涡发生体上游的来源是无旋、稳定的流动，即其速度环量为零．从汤姆生定理可知，在旋涡发生体下游所产生的两列对应旋涡的速度环量，必然大小相等，方向相反，其合环量为零，由于对应两旋涡的旋向相反，速度环量大小相等，所以在整个涡群的相互作用下，涡街将以一个稳定的速度向上游运动．从理论计算可得．的表示式为＝tan h (3-25)对于稳定的涡街，将式（3－25）代入，有：= tan h(0. 281 )= (3-26)4．流体流速与旋涡脱落频率的关系从前面讨论可知，当流体以流速u流动时，相对于旋涡发生体，涡街的实际向下游运动速度为u－ur．如果单列旋涡的产生频率为每秒f个旋涡，那么，流速与频率的关系为u－ur = fl (3－27)将式(3－26)代入，可得到流速u与旋涡脱落频率f之间的关系．但是，在实际上不可能测得速度环量的数值，所以只能通过实验来确定来流速度u与涡街上行速度ur之间的关系，确定因柱形旋涡发生体直径d与涡街宽度h之间的关系，有：h＝1. 3d （3－28）ur＝0. 14u （3－29）将式（3－24），（3－27），（3－28），（3－29）联立，可得：f＝＝＝（3－29’）0. 2u / d也可将上式写成：St＝0. 2 (3－30)St称为斯特罗哈尔数．从实验可知，在雷诺数Re为3×l02－3×l05范围内，流体速度u与旋涡脱落频率的关系是确定的．也就是说，对于圆柱形旋涡发生体，在这个范围内它的斯特罗哈尔数St是常数，并约等于0．2，与理论计算值吻合的很好．对于三角型式的旋涡发生体，其斯特罗哈数St也是常数，但有它自己的数值．图3－8为圆柱型旋涡发生体产生的涡街结构．根据以上分析，从流体力学的角度可以判定涡街流量计测量的上下限流量为：Re ＝3×102－2×l05．当雷诺数更大时，圆柱体周围的边界层将变成紊流，不符合上述规律，并且将会是不稳定的．图3－8 涡街结构示意图5．流体振动原理当涡街在旋涡发生体下游形成以后，仔细观察其运动，可见它一面以速度u－ur 平行于轴线运动，另外还在与轴线垂直方向上振动．这说明流体在产生旋涡的同时还受到一个垂直方向上力的作用．下面讨论这个垂直方向上力的产生原因及计算方法．同前讨论，假定来流是无旋的，根据汤姆生定律：沿封闭流动流线的环量不随时间而改变．那么，当在旋涡发生体右(或左)下方产生一个旋涡以后，必须在其它地方产生一个相反的环量，以使合环量为零．这个环量就是旋涡发生体周围的环流．根据茹科夫斯基的升力定理，由于这个环量的存在，会在旋涡发生体上产生一个升力，该升力垂直于来流方向．设作用在旋涡发生体每单位长度上的升力为L，有：L＝u （3－31）式中――流体密度；u――来流速度；――旋涡发生体的速度环量．从前面的讨论中可以得到以下关系，＝2 ur；ur=K1u；＝K2d ；将上述关系代入式(3—31)，并令系数K＝2 K1K2，则有：L＝K du2 (3－32)这就是作用在旋涡发生体上的升力．由于旋涡在旋涡发生体两侧交替发生，且旋转方向相反，故作用在发生体上的力亦是交替变化的．而流体则受到发生体的反作用力，产生垂直于铀线方向的振动，这就是流体振动的原理．从上述分析可以知道：交替地作用在旋涡发生体上的上升力的频率就是旋涡的脱落频率．通过检测该升力的变化频率，就可以得到旋涡的脱落频率，从而可得流体的流速值。
涡街流量计知识
.1涡街流量计工况变化和旋涡发生体状况变化对显示示值的影响9.1.1流体温度变化对涡街流量计的影响（1）流体温度变化对涡街流量计流量系数产生影响的原因 流体温度变化后，其密度相应变化，因而给差压式流量计以及速度式流量计的质量流量测量带来误差，可以通过密度补偿来解决，这在本书的第3章已作了介绍。
除此之外，流体温度变化还引起流量计测量部分几何尺寸变化，并因此而引入误差。
温度引起金属材料几何尺寸变化，一般约为10－5℃－1，但当流量计被用来测量蒸汽流量时，由于可能的温度变化大，所引起的影响就很可观，一般都需另作修正。
涡街流量计的测量原理如图8.4所示，流量系数同流体温度的关系如式（9.1）和表9.1所示。
流量系数受流体温度的影响由两个部分组成，一是由发生体宽度变化引起，另一个是由管道内径D 变化引起。
从式（8.5）中可看出，成反比，流体温度升高后，增大，成反比地减小，所以示值偏低；K 与D2成反比，流体温度升高后，D 增大，发生体两边的流通截面积增大，K 相应减小，流量示值偏低。
有些仪表制造商根据自己的产品所用的材质提供了流量系数随流体温度变化的关系，如YF100系列为(9.1)式中——流体温度为 时的流量系数，P/L （1P ＝0.1Pa·s）；——流体温度为时的平均流量系数，P/L ； ——工作温度，℃； ——校准温度，常取15℃。
8800C 型涡街流量计也可根据用户输入的介质温度对K 系数进行自动修正，表9.1给出了介质温度与参考温度（25℃）每相差50℃K 系数变化的百分比（对于直接脉冲）。
表9.1 8800C 型仪表的介质温度影响316L <25℃316L <25℃ C C （2）重新计算Kt 实际使用的流体温度往往同设计时预计的流体温度有明显的差异，例如有的热网在设计时所有用户的蒸汽计量表都按 ℃的过热蒸汽计算，系统投运后发现，有1/3的远离热源厂的用户蒸汽已进入饱和状态，其蒸汽压力以0.7MPa（表压）计，相应的温度按170℃计，则按式（9.1）计算温度变化引入的误差为式中——按设计条件计算的流量系数，P/L；——按实际温度计算的流量系数，P/L。
涡街流量计培训资料

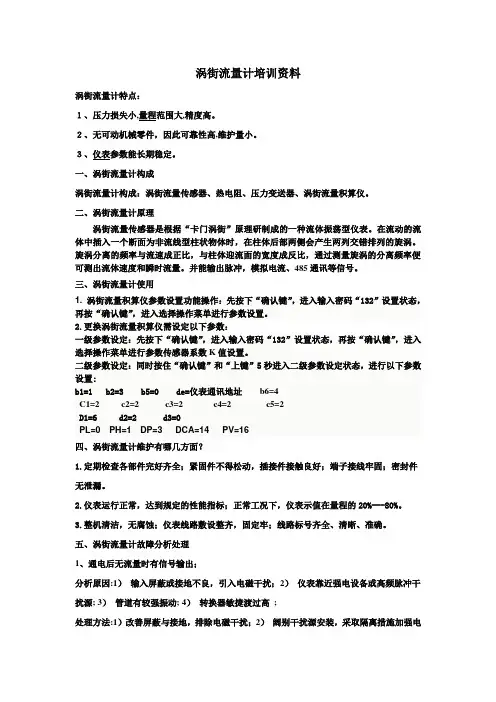

涡街流量计培训资料涡街流量计特点：１、压力损失小,量程范围大,精度高。
２、无可动机械零件，因此可靠性高,维护量小。
３、仪表参数能长期稳定。
一、涡街流量计构成涡街流量计构成：涡街流量传感器、热电阻、压力变送器、涡街流量积算仪。
二、涡街流量计原理涡街流量传感器是根据“卡门涡街”原理研制成的一种流体振荡型仪表。
在流动的流体中插入一个断面为非流线型柱状物体时，在柱体后部两侧会产生两列交错排列的旋涡。
旋涡分离的频率与流速成正比，与柱体迎流面的宽度成反比，通过测量旋涡的分离频率便可测出流体速度和瞬时流量。
并能输出脉冲，模拟电流、485通讯等信号。
三、涡街流量计使用1. 涡街流量积算仪参数设置功能操作：先按下“确认键”，进入输入密码“132”设置状态，再按“确认键”，进入选择操作菜单进行参数设置。
2.更换涡街流量积算仪需设定以下参数：一级参数设定：先按下“确认键”，进入输入密码“132”设置状态，再按“确认键”，进入选择操作菜单进行参数传感器系数K值设置。
二级参数设定：同时按住“确认键”和“上键”5秒进入二级参数设定状态，进行以下参数设置:b1=1 b2=3 b5=0 de=仪表通讯地址b6=4C1=2 c2=2 c3=2 c4=2 c5=2D1=6 d2=2 d3=0PL=0 PH=1 DP=3 DCA=14 PV=16四、涡街流量计维护有哪几方面？1.定期检查各部件完好齐全；紧固件不得松动，插接件接触良好；端子接线牢固；密封件无泄漏。
2.仪表运行正常，达到规定的性能指标；正常工况下，仪表示值在量程的20%---80%。
3.整机清洁，无腐蚀；仪表线路敷设整齐，固定牢；线路标号齐全、清晰、准确。
五、涡街流量计故障分析处理1、通电后无流量时有信号输出；分析原因:1）输入屏蔽或接地不良，引入电磁干扰；2）仪表靠近强电设备或高频脉冲干扰源; 3）管道有较强振动; 4）转换器敏捷渡过高;处理方法:1）改善屏蔽与接地，排除电磁干扰；2）阔别干扰源安装，采取隔离措施加强电源滤波；3）采取减震措施，加强信号滤波降低放大器敏捷度；4）降低敏捷度，进步触发电平；2、通电有流量时无信号输出分析原因:1）电源出故障；2）输入信号线断线；3）放大器某级有故障；4）检测元件损坏；5）无流量或流量过小；6）管道堵塞或传感器被卡死处理方法: 1）检查电源与接地；2）检查信号线与接线端子；3）检测工作点，检查元器件；4）检查传感元件及引线，检查阀门，增大流量或缩小管径；5）检查清理管道，清洗传感器。
涡街培训教材
流量仪表CAI培训教材编写：楼春生浙江迪元仪表有限公司研发中心2006.4.21目录1.概述2.原理与应用3.结构、特点及分类4.选型与安装5. 电气连接6. 流量数学模型7. 参数设定与含义8. 调试与维护指南9. 应用现状与主要存在问题10. 发展趋势1概述在特定的流动条件下，一部分流体动能转化为流体振动，其振动频率与流速（流量）有确定的比例关系，依据这种原理工作的流量计称为流体振动流量计。
目前流体振动流量计有三类：涡街流量计、旋进（旋涡进动）流量计和射流流量计。
流体振动流量计具有以下一些特点：1）输出为脉冲频率，其频率与被测流体的实际体积流量成正比，它不受流体组分、密度、压力、温度的影响；2）测量范围宽，一般范围度可达10：1以上；3）精确度为中上水平；4）无可动部件，可靠性高；5）结构简单牢固，安装方便，维护费较低；6）应用范围广泛，可适用液体、气体和蒸气。
2 原理与应用在流体中设置旋涡发生体（阻流体），从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门涡街，如图1所示。
旋涡列在旋涡发生体下游非对称地排列。
设旋涡的发生频率为f，被测介质来流的平均速度为U，旋涡发生体迎面宽度为d，表体通径为D，根据卡门涡街原理，有如下关系式/d=SrU/md （1）f=SrU1式中U--旋涡发生体两侧平均流速，m/s；Sr--斯特劳哈尔数；m--旋涡发生体两侧弓形面积与管道横截面面积之比图1 卡门涡街管道内体积流量qv为qv=πD2U/4=πD2mdf/4Sr (2)K=f/qv=[πD2md/4Sr]-1 (3)式中 K--流量计的仪表系数，脉冲数/m3（P/m3）。
K除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。
斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关，图2所示为圆柱状旋涡=2×104～7×106发生体的斯特劳哈尔数与管道雷诺数的关系图。
由图可见，在ReD范围内，Sr可视为常数，这是仪表正常工作范围。
涡街流量计技术讲座
16
三、 优点和局限性(续1)
可根据测量对象选择相应的检测方式，仪表的适应性强。 VSF在各种流量计中是一种较有可能成为仅需干式校验 的流量计。
图8 不同测量介质的斯特劳哈尔数
17
三、 优点和局限性(续2)
2. 局限性 VSF不适用于低雷诺数测量（ReD≥2×104），故在 高粘度、低流速、小口径情况下应用受到限制。 旋涡分离的稳定性受流速分布畸变及旋转流的影响， 应根据上游侧不同形式的阻流件配置足够长的直管段或 装设流动调整器（整流器），一般可借鉴节流式差压流 量计的直管段长度要求安装。 力敏检测法VSF对管道机械振动较敏感，不宜用于 强振动场所。 与涡轮流量计相比仪表系数较低，分辨率低，口径 愈大愈低，一般满管式流量计用于 DN300以下。 仪表在脉动流、混相流中尚欠缺理论研究和实践经 验。
3
二、工作原理与结构
1. 工作原理
在流体中设置旋涡发生体（阻流体），从旋涡发生体两侧交替地产生有规则的旋涡， 这种旋涡称为卡曼涡街，如图1所示。旋涡列在旋涡发生体下游非对称地排列。设 旋涡的发生频率为f，被测介质来流的平均速度为U，旋涡发生体迎面宽度为d，表 体通径为D，根据卡曼涡街原理，有如下关系式 f=SrU1/d=SrU/md （1 ） 式中 U1--旋涡发生体两侧平均流速，m/s； Sr--斯特劳哈尔数； m--旋涡发生体两侧弓形面积与管道横截面面积之比
19
四、分类与凡种类型产品简介(续1)
⑴ 应力式VSF 如图9所示，应力式VSF应用检测方式1）～4）（见 二、2.），它把检测元件受到的升力以应力形式作用在 压电晶体元件上，转换成交变的电荷信号，经电荷放大、 滤波、整形后得到旋涡频率信号。压电传感器响应快、 信号强、工艺性好、制造成本低、与测量介质不接触、 可靠性高。仪表的工作温度范围宽，现场适应性强，可 靠性较高，它是目前VSF的主要产品类型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在三角柱体的迎流面上对称的嵌入两个热敏 电阻，热敏电阻中通入恒定的电流，使之温 度在流体静止的情况下比流体高出10℃左右。 未起漩时，流体的温度相同，交替旋转时， 发生漩涡的一侧，能量损失，因此流速降低， 此侧对电阻的冷却作用下降，可以产生一个 脉冲。
▪ 电磁检测法： 旋涡发生体后设置一个信号电极，并使电极处于一个磁感应强度为B 的永久磁场中，流体旋涡的振动使电极同频率振动，切割磁力线产生 感应电动势。特点：不怕管道振动，刚刚兴起的涡街频率检测方法。
瞬时流量:是指在单位时间内流过管道或明渠某一 截面的流体的量。
累积流量:是指在某一时间间隔内流体通过的总量。 该总量可以用在该段时间间隔内的瞬时流量对时 间的积分而得到，所以也叫积分流量。
累积流量除以流体流过的时间间隔，即为平均流 量。
▪ 1.3流量计种类： ▪ （1）节流式流量计：孔板、文特里 ▪ （2）容积式流量计：往复活塞、旋转活塞、圆
▪ 数量关系：当ReD=200~50000时：
涡列频率
v f St d
斯特罗哈数 涡列发生体两侧流体的平均流速
涡列发生体迎流面的最大宽度
体积流量
qv
涡列发生体两侧的流通截面积
Av
Adf St
斯特罗哈数St主要与漩涡发生体的形状和雷诺数有关，形 状确定后，在一定雷诺数范围内St为常数。
2. 4 涡街流量计结构
(2)管道内无流体流动，但显示仪表有流量显示。这是由于仪表接地不 良，引入了外部 干扰引起的;也可能是由于灵敏度调得太高所致。实践证明，灵敏度不 能调得太高，否则会 引起流量偏高或指示波动;调得太低，显示仪表又无指示。一般应在无 流量和无外界干扰 时，使显示仪表指零即可。 (3)管道内有强烈的机械振动，也会使显示仪表有指示，而工业生产的 现场管道常常受
关旁通阀，打开上下游阀门，流动稳定后转换器输出连续的脉宽均匀的脉 冲，流量指示稳定无跳变，调阀门开度，输出随之改变。否则应细致检查并调
整电位器直至仪表输出既无误触发又无漏脉冲为止。
2.9涡街流量计的常见故障处理
(1)新安装或新检修好的涡街流量计安装在现场管道上后，在开表过程 中有时显示仪表 无指示。这往往是管道内无流量或流量很小，致使速度V=0或很小，在 传感器内无旋涡产 生。也可能是由于传感器内的检测放大器灵敏度调得太低。如果管道内 未吹净的焊渣、铁屑 等杂物卡在探头与内壁之间，使探头不振动，也会引起一次表无指示。
▪ 1.6面积流量计：浮子
金属管浮子流量计
玻璃转子流量计
▪ 1.7叶轮流量计
1.8电磁流量计
▪1.9超声流量计
1.10靶式流量计
▪ 1.11LFX分流旋翼式蒸汽流量计
1.12堰槽明渠流量计测量明渠液体流量
二、涡街流量计
2.1基本原理： 流体流经阻挡体或者是特制的元件时， 产生了流动振荡，通过测定其振荡频 率来反映通过的流量。
流线形柱体的阻碍时，柱体的下游两侧会发生明显的旋涡，成 为卡门涡列，涡列的形成与流体雷诺数有关。
附面层流动稳定
柱面v=0
附面层外流体流动压力增大，速度 下降。从流速分布线上可以看出， 越接近柱面，速度越低。
产生倒流现象
卡 曼 涡 街
流体流经柱体时，速度上升，压力下降（节流），在圆 柱体后速度下降，压力上升。当ReD>60时，附面层分离， 产生旋向相反，且交替出现的旋涡。且当涡街宽度h/相 邻旋涡间距l =0.2806时，涡街达到稳定。
动力设备的影响而发生振动，这种振动所形成的噪声干扰，对涡街流量 计仪表的准确检测是
非常有害的，严重时会导致仪表无法正常工作。如泵可以引起流体的压 力脉动(静压脉动)， 而间隙性大幅度的开闭阀门，或负荷的突变，则可引起流体对仪表的大 冲击。涡街流量计最
怕大范围的波动冲击，更怕介质中夹杂的焊渣、石块等硬物的冲击，这 些都会使噪声信号增 大，以致影响测量精度。
2.7安装使用注意事项
涡街流量计对管道流速分布畸变、旋转流和流动脉动等敏感， 对现场管道安装条件应充分重视，遵照生产厂使用说明书的 要求执行。 涡街流量计可安装在室内或室外。 如果安装在地井里，有水淹的可能，要选用涎水型传感器。 传感器在管道上可以水平、垂直或倾斜安装，但测量液体和 气体时为防止气泡和液滴的干扰，安装位置要注意
2.5检测方式与前置放大器
检测方法
热敏式
超声式
应变式
应力式
电容式
光电式
电磁式
前置放大器 恒流放大器 选频放大器 恒流放大器 电荷放大器
调谐-振动 放大器
光电放大器 低频放大器
2.6频率检测方法
主要方法：压力脉动测量法、流速脉动测量法、频率直接检测法；
▪ 热电阻法（P脉动）：
把圆柱做成空心，中间放入一个加热的电阻丝，在隔板层开几个 导压孔，当一侧产生涡列时，P变化（脉动），另一侧未变，所以流体 经过导压孔突然流过电阻丝，使之冷却，温度降低，电阻减小，另一 侧再产生涡列时，流体反而再次冷却，电阻减小，测出电阻下降的次 数就可以推出f。
板、刮板、齿轮、薄膜
▪ （3）面积流量计：浮子 ▪ （4）叶轮流量计：水表、涡轮 ▪ （5）电磁流量计 ▪ （6）超声流量计 ▪ （7）流体振动流量计：涡街、涡流、射流 ▪ （8）其他：热线、皮托管、堰槽、LDV、标记
▪ 1.4差压式流量计：主要利用管内流体通过 节流装置时，其流量与节流装置前后的压差 有一定的关系。属于这类流量计的有标准节 流装置等。
涡街流量计
2010-2-29
一、流量测量
1.1流量基本概念 流量是流体在单位时间内通过管道或设备某横截面处
的数量。 ➢ 质量流量：是单位时间内通过的流体质量，用qm表
示，单位为kg/s。
➢ 重量流量：是单位时间内通过的流体重量，用qG表示， 单位为kgf/s。
➢ 体积流量：是单位时间内通过的流体体积，用qV表示， 单位为m3/s
混 相 流 体 的 安 装
涡街流量计对上、下游直管段长度的要求
2.8使用注意事项
（1）现场安装完毕通电和通流前的检查 ①主管和旁通管上各法兰、阀门、测压、测温孔及接头应无渗漏现象； ②管道振动情况是否符合说明书规定； ③传感器安装是否正确，各部分电气连接是否 良好。 （2）接通电源静态调试
在通电不通流时转换器应无输出，瞬时流量指示为零，累积流量无变化，否 则首先检查是否因信号线屏蔽或接地不良，或管道震动强烈而引入干扰信号。 如确认不是上述原因时，可调整转换器内电位器，降低放大器增益或提高整形 电路触发电平，直至输出为零。 （3）通流动态调试
2.2特点： 优点：无可动部件，寿命长；准确度高，
线性范围宽；量程范围宽（100：1）； 压力损失小；不受P、t、η、ρ等流体 参数变化的影响；气、液均可以使用， 可用于大口径管道的气液测量。 缺点：干扰引起的流量振荡时影响较大。
涡街流量计外形图
2.3涡街产生原理：当流体流动受到一个垂直于流动方向的非
(5 )涡街传感器的探头与内壁只有很小的距离，极易被沙粒、污物堵住，使振动 源不能
振动，仪表指零。此时如用外力敲击几下一次表的壳体，有时会把探头与内壁 之间的污物振
掉，使仪表恢复指示。有时二次表指示偏低且迟缓，是有污物堵在了探头与内 壁之间，但未 堵死，此时可旋动丝杠，使振动源旋转180°，即把振动源倒过来，让流体反冲 一下振动源， 有时会解决问题。 (6)有时一送电，仪表就指示某一刻度，且不管怎样调整灵敏度电位器，也总不 变化， 这往往是一次表内部某元件损坏所致。
差压式流量计是由将被测流体的流量转换 成压差信号的节流装置、压力信号传输管道 和用来测量差压的差压计组成。
▪ 差压式流量计工作原理及流量基本公式
qm
d2
4
21p
1.5容积式流量计：主要 利用流体连续通过一 定容积之后进行流量 累积的原理。属于这 类流量计的有椭圆齿 轮流量计和腰轮流量 计。
椭圆齿轮流量计
▪ 涡街流量计＝传感器＋转换器 ▪ 传感器
➢ 旋涡发生体（阻流体）、 ➢ 检测元件、 ➢ 仪表表体；
▪ 转换器
➢ 前置放大器、 ➢ 滤波整形电路、 ➢ D／A转换电路、 ➢ 输出接口电路、端子、支架和防护罩
2.4旋涡发生体
与仪表的流量特性（仪表系数、线性度、范围度等）和 阻力特性（压力损失）密切相关，
要求如下： ①能控制旋涡在旋涡发生体轴线方向上同步分离； ②在较宽的雷诺数范围内，有稳定的旋涡分离点，保持
恒定的斯特劳哈尔数； ③能产生强烈的涡街，信号的信噪比高； ④形状和结构简单，便于加工、安装和组合； ⑤材质应满足流体性质的要求，耐腐蚀，耐磨蚀，耐温变； ⑥固有频率在涡街信号的频带外。
旋涡发生体和检测方式一览表
