FPSO单点系泊系统运动响应分析

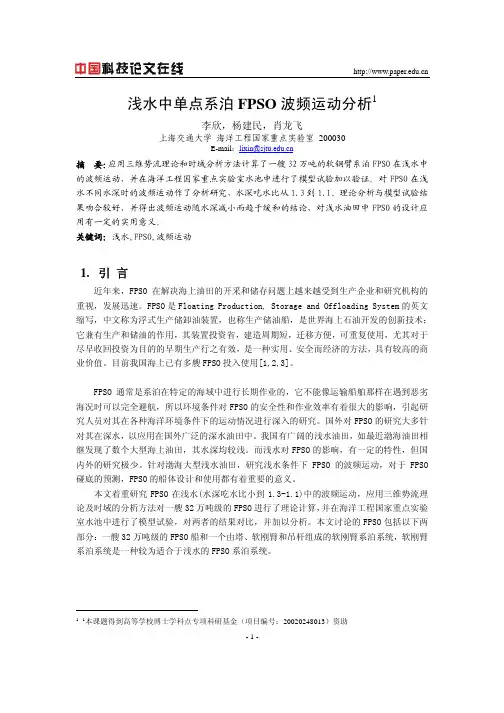

浅水中单点系泊FPSO波频运动分析不同转塔位置对FPSO风标效应的影响
4.2 不同水深下的结果对比
表 4 为在不同水深条件下数值计算和模型试验时历曲线的统计结果，分别列出了垂荡、 横摇和纵摇的最大最小值，方差和有义幅值，可以明显看出随着水深的变化，垂荡，横摇和 纵摇的变化。数值计算和模型试验的结果都表明：随着水深的减小，垂荡，横摇和纵摇的运 动幅度减小，波频运动趋于缓和。在每个水深条件下，模型试验的结果与理论计算亦吻合较 好。模型试验波频运动随水深减小的幅度也与理论计算基本吻合。 随着水深的减小，波频运动也减小，则碰底情况也相应较少发生，在实验中也观测到虽然水 深越来越小，但碰底现象并不易发生。
(3)
∂z
g
物面条件： ∂φ (x) = v ⋅ n
(4)
∂N
海底条件： ∂φ (x) = 0
(5)
∂N
在线性化的条件下，可以将φ 分解为绕射势，散射势和辐射势[4]：
M
∑ φ = φi + φd + φmj
(6)
j =1
式中，φi 为绕射势，φd 为散射势，φmj 为物体运动引起的势。
选择合适的格林函数，使它满足拉普拉斯方程，线性自由面条件，海底条件和辐射条件，
试验中整个系统的装置图见图 3。
项目
表 2 软刚臂与塔主要参数 单位 实际值 模型值
FPSO单点系泊系统的水动力响应分析
FPSO单点系泊系统的水动力响应分析摘要：FPSO（Floating Production, Storage, and Offloading）是一种常用于海上油田开采的浮式生产储油船，通过与海底油井连接，实现原油的生产、贮存及离岸转运。
FPSO单点系泊系统作为FPSO的重要组成部分，其受到海洋环境的影响，需要进行水动力响应分析以保证系统的稳定性和安全性。
本文将介绍FPSO单点系泊系统的水动力响应分析方法，并重点讨论其在不同环境条件下的水动力响应特性和设计参数对系统性能的影响。
1. 引言FPSO单点系泊系统是FPSO在海上运营中最重要的部分之一，其主要作用是保持FPSO在海上油井位置的稳定。
系统主要由锚链、锚泊和系泊缆组成。
在海洋环境中，FPSO单点系泊系统会受到波浪、潮流、风力等因素的影响，这些影响会导致系统产生水动力响应，进而影响其稳定性和安全性。
2. 水动力响应分析方法水动力响应分析是对FPSO单点系泊系统的响应特性进行研究和评估的过程。
目前常用的水动力响应分析方法主要包括数值模拟和物理模型试验两种。
2.1 数值模拟数值模拟是利用计算流体力学（CFD）方法对FPSO单点系泊系统的水动力响应进行模拟和计算的方法。
其基本原理是通过建立数值模型、采用适当的数值算法和边界条件，求解Navier-Stokes方程来描述水体在FPSO周围的流动过程。
数值模拟方法具有较高的精度和灵活性，能够模拟系统在不同环境条件下的水动力响应。
2.2 物理模型试验物理模型试验是利用缩比实验模型对FPSO单点系泊系统进行水动力响应研究的方法。
其基本原理是通过制作适当比例的实验模型，放置于水槽中进行波浪或风场试验，通过测量实验模型的位移、张力等参数，分析系统在不同环境条件下的水动力响应特性。
物理模型试验方法可以直观地观察系统响应过程，但实验周期长且费用高。
3. 环境条件对水动力响应的影响FPSO单点系泊系统的水动力响应受到海洋环境条件的影响，主要包括波浪、潮流和风力。
极端海况下深水单点系泊系统 FPSO运动响应分析
极端海况下深水单点系泊系统 FPSO运动响应分析袁洪涛;曾骥;莫建;康庄;王超;王钰涵【摘要】The motion responses and mooring strength of a 150 000-ton FPSO in 500-year extreme sea conditions have been studied , and technical analysis for the basic design and detailed design of the FPSO isprovided .The effects of 500-year wave dominated condition ,500-year wind dominated condition and 500-year current dominated condition on 150 000-ton single-point mooring FPSO motion response have been calculated by AQWA and OR-CAFLEX.The calculation results show motion responses in ballast condition are bigger than those in fully loaded condition, and motion responses of 500-year wave dominated condition are bigger than that of 500-year wind and current dominatedcondition .When directions of wave , wind and current are at angles , the motion responses are large.%针对500年一遇的极端海况条件，对15万吨深水单点系泊系统FPSO的运动响应和系泊线受力特性进行了研究，为FPSO后续的基本设计和详细设计提供技术分析依据。
南海某海域悬链式单点系泊系统动力分析
南海某海域悬链式单点系泊系统动力分析摘要：FPSO（Floating Production Storage and Offloading system）系统，有着浮式生产、储备、卸载的功能，广泛应用于海洋石油的开发。
FPSO需长期系泊于一个固定海域工作，系泊系统的设计是一项关键技术。
本文在南海某油田开发的背景下，基于三维势流理论，对悬链式系泊系统布置方案进行时域耦合分析，考虑了锚链破断的影响，得到系泊系统的运动响应以及系泊锚链的力学性能规律，并根据相关规范进行了校核。
探索了在南海使用此类形式系泊系统的可行性，对系泊系统选型及设计具有一定的指导意义。
关键词：悬链锚腿系泊；水动力分析；AQWA0引言目前，我国东海、南海大陆架和辽东湾上均有大范围的登记区块，许多区块中存在边际油藏，需要从经济角度入手，采用多种渠道，多种手段，降低开发投资，提高油田开发效益。
根据南海的区域地理位置、水深及环境条件，常规的导管架+海底管道的开发方式投资大、经济效益差，FPSO+穿梭油轮的方式经济效益较好，在边际油田油藏开采完毕后，FPSO还可以移位至下一油田使用。
作为FPSO的关键配套系统之一，单点系泊系统投资在整个FPSO项目投资中占比较大。
合理、优质的单点系泊系统设计及选型，不但能够有效提升FPSO的运行稳定性和安全性，还将有效降低FPSO建设投资。
海上环境是错综复杂的，因某些不确定因素的影响而导致锚链的突然断裂失效，往往会造成难以估量的损失。
【1】。
因此，本文在南海某油田开发的背景下，基于三维势流理论，采用时域耦合分析方法，对悬链式系泊系统布置方案进行分析，得到系泊系统的运动响应以及系泊锚链的受力情况，对此类形式系泊系统的选型及设计具有一定的指导意义。
1基本理论分析耦合结构的水动力方法有两类，第一类是基于绕射/辐射理论，第二类是基于莫里森公式（Morison's equation）的分析方法。
耦合系统的运动方程如下：（1-1）其中，X(t)为运动距离，M(X)、C(X)及K(X)分别为系统质量、阻尼系数以及刚度系数。
FPSO系泊系统的运动响应分析
FPSO系泊系统的运动响应分析本文以“海洋石油118”号为FPSO尺寸参考,通过AQWA软件模拟分析FPSO 系泊系统在单位规则波下的频域响应情况,研究附加质量、辐射阻尼、一阶波激力、二阶漂移力和运动响应幅值算子RAO随水深、频率、浪向角的变化情况。
在频域分析的基础上,通过时域耦合分析研究FPSO的系泊缆材料、系泊点位置、预张力大小、缆间角大小、布置方式、布置种类和系泊半径等因素对FPSO最大水平位移和系泊缆绳张力的影响。
并将聚酯缆和钢缆各自按照一定的比例,采用分段式和多股索式组成新型系泊材料,通过时域耦合分析,优选出最适合当前海况下的内转塔式单点系泊系统。
参考“海洋石油118”号的尺寸参数,通过PRO-E软件,建立了简易的三维FPSO 模型。
基于三维势流理论及边界条件,利用ANSYS Workbench软件平台,调用Hydrodynamic-Diffraction频域计算模块,对FPSO在单位规则波诱导下所受到的水动力响应进行了分析,得到了:FPSO的初稳性与水深的关系;FPSO的附加质量和水深、频率的关系;FPSO的辐射阻尼和水深、频率的关系;FPSO的一阶波激力和水深、频率、浪向角的关系;FPSO的二阶漂移力和水深、频率、浪向角的关系;FPSO的运动响应幅值算子RAO和水深、频率、浪向角的关系,对后续研究提供了数据基础。
采用时域耦合分析方法,利用ANSYS Workbench软件平台,调用时域计算模块Hydrodynamic-Response,对FPSO在南海目标海域一年一遇的环境参数下响应30分钟的情况进行了模拟计算,按照控制变量法的设计理念,探讨了系泊材料、系泊点、预张力大小、缆间角、布置方式、布置类别和系泊半径等参数对FPSO运动响应的影响,分析不同参数下FPSO的水平最大偏移值和系泊缆的最大张力安全系数的变化情况。
并在结果分析的基础上,模拟相同参数的FPSO在南海百年一遇的作业工况下响应30分钟的响应情况,验证结论的可靠性。
风浪流成长全过程单点系泊FPS O运动低频响应极值研究
风浪流成长全过程单点系泊FPS O运动低频响应极值研究窦培林;朱建;陈刚;施兴华;袁洪涛【摘要】To explore the low frequency extreme response of single-point moored FPSO during the whole process of growing ofwind/wave/current,three-dimensional potential flow theory and nonlinear time domain coupled analysis method was applied,the relationship between incident angle of wind/wave/current and low frequency motion re-sponse of single-point moored FPSO was investigated,low frequency extreme response of single-point moored FPSO during the whole process of growing of wind/wave/current was studied.The results show that the low frequency motion response is related to the incident angle of the wind/wave/current,and the biggest low frequency motion re-sponse maybe not appear in peak stage,but appear in development or decay stage.Therefore,in the study of low frequency motion response of single-point moored FPSO,one must consider the development or decay stage.It of-fers an important reference to single-point moored FPSO hydrodynamic performances analysis.%为了探求风浪流成长全过程对应的单点系泊FPSO低频响应极值，应用三维势流理论及非线性时域耦合分析方法，研究了单点系泊FPSO 低频运动响应与风浪流入射角度之间的关系，得出了给定风浪流大小前提下最危险的入射角度，计算了风浪流载荷在发展、顶峰、消亡各不同阶段对应的船体低频运动响应极值。
FPSO系统动态响应分析的开题报告
FPSO系统动态响应分析的开题报告一、选题背景及意义随着深海油气勘探、开发与实践的不断推进，FPSO（Floating Production Storage and Offloading）系统作为一种具有良好适应性和灵活性的海洋能源生产设施，已经得到广泛应用。
FPSO系统作为一个复杂的动力学系统，主要由船体、锚泊系统、生产装置、动力系统等部分组成，系统的稳定、安全性和生产效率等因素直接影响到FPSO系统的运行效果。
因此，在FPSO系统的设计和运行过程中，如何对系统进行合理的动态响应分析，对于提高FPSO系统的运行效率、优化系统结构、降低生产成本等方面具有重要的意义。
二、研究目的本研究旨在结合目前常用的FPSO系统模拟软件，建立FPSO系统的动态模型，并通过模拟实验的方式，对FPSO系统的动态响应进行分析。
通过分析得到FPSO系统在风浪条件下的姿态、双向耦合效应、各部件的动力响应等相关参数，为FPSO系统的设计和运行提供科学有效的理论参考。
三、研究内容1. FPSO系统的动态建模和仿真通过对FPSO系统的结构、组成部分、动力学特性等方面的研究，建立FPSO系统的数学模型，并结合常用的FPSO系统模拟软件，如DNV-GL软件、Moses软件等，对FPSO系统的动态响应进行仿真。
2. 风浪环境下FPSO系统的动态响应分析将FPSO系统置于不同的风浪环境下，进行数字化的动态仿真实验，通过分析得到FPSO系统的姿态参数、波浪力作用下的各组件响应、船体和锚泊系统的耦合效应等相关参数。
3. 分析优化FPSO系统的设计与运行通过上述仿真实验，对FPSO系统的设计和运行进行优化，包括提高系统的稳定性、优化船体结构和设计、优化生产装置结构等，以逐步提高FPSO系统的生产效率，降低生产成本。
四、研究方法1. 阅读相关的理论文献，了解FPSO系统的结构和组成部分，分析FPSO系统的动力学特性。
2. 建立FPSO系统的数学模型，并结合常用的FPSO系统仿真软件，进行系统动态响应仿真实验。
某单点系泊 FPSO 运动性能计算分析
某单点系泊 FPSO 运动性能计算分析何进辉;唐坤【摘要】通过浪向角分析确定环境条件，应用商用软件对单点系泊 FPSO 进行运动性能计算分析，评估 FPSO 的耐波性并为 FPSO 提供设计依据。
首先采用静态分析方法，计算在不同风、浪、流组合下 FPSO 艏向和浪向之间的夹角与有义波高的关系，给出有义波高相对于夹角的包络线，并根据此包络线确定运动性能分析的环境条件；其次，介绍船体横摇运动的阻尼成分以及阻尼的估算方法，并采用三维线性势流理论计算船体运动的 RAO ；最后，对某型单点系泊 FPSO 进行浪向角和运动性能的实例分析，评估该型 FPSO 的耐波性。
%Environmental condition determined by wave heading analysis has been used for the motion analysis of a single point mooring FPSO by commercial software in order to evaluate its seakeeping performance and provide design basis. Based on the static analysis method, it calculates the relationship between significant wave height and included the angle between ship heading and wave direction under the different combination of wind, wave and current. It provides the contour of the significant wave height relative to the included angle for the determination of environmental condition of motion analysis. Secondly, it introduces the roll damping component and its evaluation method, and calculates RAO of ship motion by 3D linear potential theory. Finally, it analyzes the heading angle and motion performance of a single-point-mooring FPSO, and evaluates its seakeeping performance.【期刊名称】《船舶》【年(卷),期】2014(000)003【总页数】7页(P7-13)【关键词】海上浮式生产储油船;单点系泊;运动性能分析;浪向角分析【作者】何进辉;唐坤【作者单位】中国船舶及海洋工程设计研究院上海 200011;中国海洋石油有限公司深圳分公司深圳 518067【正文语种】中文【中图分类】U661.32海上浮式生产储油船（Floating Production Storage and Offloading，简称FPSO）在海洋环境受到风、浪、流的联合作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FPSO单点系泊系统运动响应分析
内转塔式单点系泊FPSO具有适应水深范围较大、抵抗海洋环境能力较强、经济性相对良好的优点，因此已经成为海洋工程领域研究的热点。
其中单点系泊系统及FPSO与驳船串靠外输模式下的运动响应预报是目前急需解决的重要问题，开展系泊系统设计与多体耦合运动响应研究对于保障FPSO的运输安全具有重要的指导意义。
本文采用基于三维势流理论的AQWA软件进行FPSO单点系泊系统及串靠外输系统的水动力分析及耦合运动的实时数值预报。
本文对FPSO微幅波诱导下的水动力进行了分析，得到了附加质量、辐射阻尼、一阶波激力、平均二阶漂移力和运动响应幅值算子随水深、吃水深度、入射浪向角的变化规律。
在水动力计算结果的基础上，本文对FPSO的系泊系统进行了初步设计，并对深水FPSO及张紧式单点系泊系统耦合动力响应进行了计算分析。
针对1000
米水深，百年一遇海况下的FPSO系泊系统耦合运动响应进行了实时数值预报，得出了不同风、浪、流方向组合下FPSO的平衡位置、运动响应及系泊缆张力的时域统计结果，结果指出FPSO系泊系统的安全系数在浪、流同向，斜风或侧风时偏小。
为提高FPSO系统的作业安全，增加其使用寿命，应尽量减小平台的水平偏移量、增加系泊系统的安全系数，本文针对这两个要求，探讨了内转塔位置、张紧式系泊缆材料分布、系泊缆预张力大小与方向、系泊缆数量、系泊缆布置形式等参数对FPSO系泊性能的影响，在综合考虑所有参数影响规律的基础上，提出了一套1000m内转塔式单点系泊系统的优选方案：其中转塔距船艏柱25%Lpp，
系泊半径1500m，缆长1775m，下端钢链占总长9%，中段聚酯缆占总长90%，上
端钢链占总长1%，预张力3367.3KN，预张力倾角36°，缆绳9根（3组×3根/组），每组三根缆间夹角5°，并对该系泊系统进行了完整工况及破损工况下的强度校核，均可满足FPSO系泊定位的工程要求。
本文开展了1000米水深内转塔式单点系泊FPSO串靠外输多体系统的水动力干扰和不同内转塔位置下串靠外输多体系统运动特性研究，研究结果表明，两船的装载情况对FPSO水动力性能影响较大，内转塔距船艏25%Lpp处较为合理，这与FPSO单体运动响应的结果相一致，本文的计算分析结果对内转塔式单点系泊FPSO的设计及外输系统的设计有一定指导意义。
