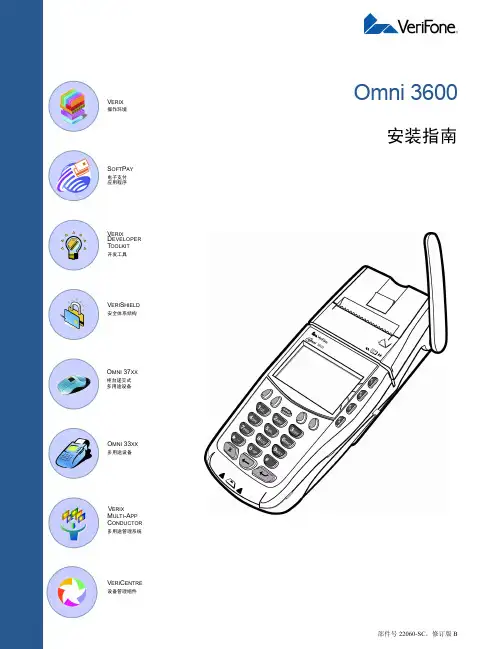

verifone omni 3600 说明书

部件号 22060-SC ，修订版BV ERIX操作环境S OFT P AY电子支付应用程序V ERIX开发工具D EVELOPERT OOLKITV ERI S HIELD安全体系结构O MNI 33XX多用途设备V ERI C ENTRE设备管理组件V ERIXM ULTI -A PPC ONDUCTOR多用途管理系统O MNI 37XX柜台递交式多用途设备Omni 3600安装指南保留所有权利。

未经 VeriFone, Inc. 书面许可，不得重新制作或散发本文档的任何内容。

本文档所包含的信息如有更改，恕不另行通知。

尽管 VeriFone 努力确保本文档内容的准确性，但是仍然可能包含错误或遗漏。

文档中的示例和样例程序仅用于说明的目的，可能并不满足您的要求。

在将软件投入商业使用之前，应验证示例或样例程序的适用性。

本文档及其所包含的（但不仅限于）示例和软件程序均依原样提供。

其他与 V eriFone 产品和服务相关的产品名称或商标都是 V eriFone, Inc 的商标。

本手册中包含的其他产品名称和商标都属于其各自的所有者。

意见或建议？如对本文档有任何意见或建议，请通过电子邮件发送至 *************************。

警告必须正确地处理或回收锂电池，切勿对其进行焚烧，也不要将其与生活垃圾一同处置。

安装指南3目录第 1章简介选择位置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7Omni 3600 终端 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7Omni 3600 基座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7环境. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7便利性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8安全注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8第 2章Omni 3600 终端打开包装盒 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9终端功能部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10电源接口. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11连接外接电源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11智能电池. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12安装智能电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12取出智能电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13智能电池充电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13电池寿命 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14打开/关闭 Omni 3600 终端 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14安装打印纸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14天线（仅适用于 Mobitex 和 GSM 型号）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16方向. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17更换天线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17安装/更换 MSAM 卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19安装/更换 SIM 卡（仅适用于 GSM 型号）. . . . . . . . . . . . . . . . . . . . . . . . . . . . 21无线交易. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22智能卡阅读器交易. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22磁卡阅读器交易 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23Mod 10 适配器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23第 3章Omni 3600 基座打开包装盒 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25Omni 3600 基座功能部件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26电源连接. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28Omni 3600终端插接. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29备用智能电池组 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29Omni 3600 基座通信端口. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30电话线接口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30电话线连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31外围设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31支持的外置打印机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32目录4安装指南第 4章维护清洗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33终端和基座触点. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33卡阅读器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33第 5章故障排除故障排除指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35终端无法启动 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35终端无法关闭 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35终端显示屏显示的信息不正确或不可读. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35智能电池无法充电. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35电话线路连接不能正常工作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36打印机无法工作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36串行端口无法工作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36终端无法处理交易. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37数字按键键盘没有响应 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37第 6章VeriFone服务和支持退回终端、基座或智能电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39第 7章技术规格电源要求. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43环境要求. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43Omni3600 终端尺寸. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43重量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 Omni3600 基座尺寸. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44重量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44第 8章附件和文档订购方法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Omni3600 终端 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45天线. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45智能电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45外接电源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45热敏打印纸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45Mod10 适配器和缆线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45VeriFone 清洗工具包 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Omni3600 基座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46下载缆线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46可选外围设备缆线. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46电话线. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46文档 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46目录图图 1 Omni3600 终端包装盒中的配件 . . . . . . . . . . . . . . . . . . . . . . . . . 9图 2 Omni3600 终端功能部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10图 3 连接 Omni3600 终端外接电源 . . . . . . . . . . . . . . . . . . . . . . . . . 11图 4 安装智能电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13图 5 智能电池电量指示灯和测试按钮 . . . . . . . . . . . . . . . . . . . . . . . . 14图 6 打开打印机盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15图 7 装纸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15图 8 关闭打印机盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16图 9 安装天线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17图 10 正确的上行线路天线位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17图 11 天线拆卸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18图 12 打开 MSAM 封盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19图 13 安装 MSAM 卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19图 14 MSAM 卡槽锁片详图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19图 15 将 MSAM 卡插入卡槽 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20图 16 松开 SIM 卡盖螺丝 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21图 17 取出防尘盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21图 18 将 SIM 卡插入卡槽 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21图 19 使用主智能卡阅读器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22图 20 使用磁卡阅读器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23图 21 安装 Mod10 适配器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23图 22 Omni3600 基座包装盒中的物品 . . . . . . . . . . . . . . . . . . . . . . . . 25图 23 Omni3600 基座功能部件：正面 . . . . . . . . . . . . . . . . . . . . . . . . 26图 24 Omni3600 基座功能部件：背面（远程通信型号） . . . . . . . . . . 26图 25 外接电源连接（已插接终端） . . . . . . . . . . . . . . . . . . . . . . . . . . 28图 26 备用智能电池插接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29图 27 Omni3600 基座连接端口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30图 28 直接连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31图 29 “转接”连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31图 30 外围设备连接示例 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32图 31 Omni3600 终端信息标签的位置 . . . . . . . . . . . . . . . . . . . . . . . . 40图 32 Omni3600 基座信息标签的位置 . . . . . . . . . . . . . . . . . . . . . . . . 41图 33 智能电池信息标签的位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41安装指南5目录6安装指南安装指南7第 1 章简介本指南主要介绍了 Omni 3600 终端和 Omni 3600 基座的设置与安装。

对讲机里面的平调,列调系列

对讲机的分类与平调，列调系列你懂多少呢？下面看看他们的说明：一、TC368G铁道系列手持机，平调说明：载波输出功率：4W内可调，调度指令符合铁路平面调车标准。

频率范围：400~420MHz。

采用FFSK数据信令，使调度命令获得准确可靠传输。

二、TC368G铁道系列手持机，列调说明：载波输出功率：4W内可调，调度指令符合铁路平面调车标准，频率范围：400-420MHz，采用MSK数据指令，使调度命令获得准确可靠传输，内置MSK MODEM，可用于数据传输。

三、TC3000铁道系列手持机，平调说明：载波输出功率：4W内可调，频率范围：400-420MHz，调度指令符合铁路平面调车标准，采用MSK数据指令，使调度命令获得准确可靠传输，内置MSK MODEM，可用于数据传输。

四、TC3000G铁道系列手持机，列调说明：频率范围：440~470MHz，外形小巧、美观、高档，各信令键所发信令可通过编程软件设置，满足多种用户需要。

五、TR-50中继台说明：该机是目前仅有的、体积最小的、中英文菜单集群手持机，具有TC3600常规机的特点及功能，又根据特殊要求增添了众多适用功能。

六、TC1688公众机型适用范围：家庭、酒店、旅游及其它服务性行业。

说明：时尚外型，色彩丰富，可选择不同颜色的面板；操作简单，方便。

七、TC2100H专业手持机适用范围：商场、酒店、物业管理、建筑施工，工厂调度，铁路、交通、森林防火、公共安全。

说明：专业品质，坚固耐用，防水性好，防雨淋，防喷雨，通信距离可达六公里（开阔地），取得FCC、CE等多项国际认证。

八、TC368S/268S专业手持机适用范围：商场、酒店、物业管理、建筑施工，工厂调度，铁路、交通、森林防火、公共安全。

说明：载波输出功率：5W（VHF）/4W（UHF），通信距离可达六公里（开阔地），性能稳定可靠，取得FCC、CE等多项国际认证。

九、TC3600M集群手机说明：具有CTCSS/CDCSS编解码功能,方便用户灵活组网，提供交/直流供电方式,用户可根据需要外接蓄电池。

国内机型(中文版软件)变更表好易通

2009-7-16
TC-710
HT710S-V1.01.06
2009-9-25
TC585\580
V1.03.xx
HT585S-V1.03.18\HT580E-V1.03.18
2010-7-21
铁路机： TC368G L2K-DW--V1.1 TC368G-1.0P L4K-V2.7B HT368GS-V1.1DW HT368GS-1.0P HT368GS-V1.3L 2006-4-24 2005-12-27 2005-12-27
V1.01.01.001
2007-9-21
TM3600M
集群4.25 常规V3.51024-U段集群5.54 常规V3.70314-U段
中文版：V4.5 中文版：5.30
2006.4.19 2007.4.13
TC780M
TC780M集群：V1.04.02.002 常规：V1.01.06.002 TC780M集群V1.04.03.001 常规V1.01.10.001 TC780M集群V3.03.03.001 常规V1.01.10.001 集群V3.05.04.006，常规 V1.01.11.001
TC780MV1.04.02.001 V1.01.03.001 TC780M Programming Software V3.03.02.001(国内通用版) V3.05.02
2007-9-13 2008-3-28
2008-6-16
2008-8-22 2009-6-9 2010-5-13
集群V3.06.05./011/022/025 V3.06.01 常规 V1.01.32.001 TC780M集群V3.06.05.027，常规V1.01.24.001 V3.06.01

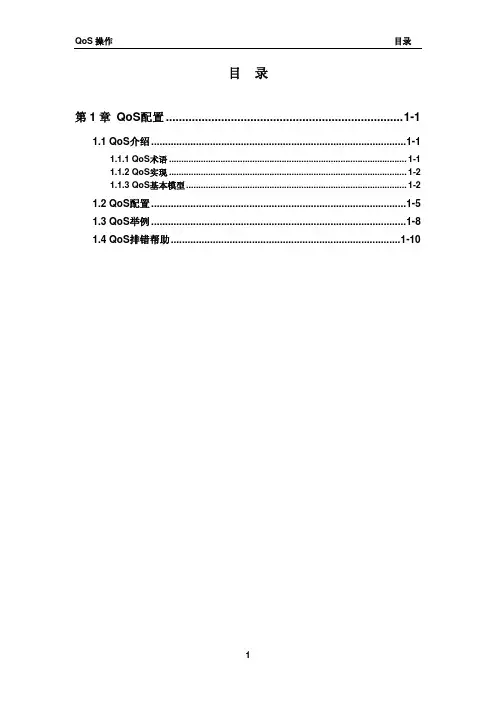

DCS-3600操作手册-05_QoS操作

QoS操作目录目录第1章 QoS配置.........................................................................1-11.1 QoS介绍...........................................................................................1-11.1.1 QoS术语.................................................................................................1-11.1.2 QoS实现.................................................................................................1-21.1.3 QoS基本模型..........................................................................................1-21.2 QoS配置...........................................................................................1-51.3 QoS举例...........................................................................................1-81.4 QoS排错帮助..................................................................................1-10第1章 QoS配置1.1 QoS介绍QoS（Quality of Service，服务品质保证）是指一个网络能够利用各种各样的技术向选定的网络通信提供更好的服务的能力。

柯尼卡美能达CM-3600A使用说明书

刮擦或落入灰尘。将目标罩存放在配件盒
中。
请务必妥善保管所有的包装材料(纸板箱、缓冲材料、塑料袋等) 。在将仪器运往维修机构进行维护(重新校
正等)途中，可使用这些包括材料保护仪器。
清洁注意事项
如果
变脏，用柔软，干净的干布擦拭。切勿使用稀释剂和苯之类的溶剂。
如果白色校正板脏了，请用干净的软布擦拭。如果污迹难以去除，请使用在镜头清洁液(市售)中浸过的软布
请勿用力弯曲、扭曲或拉扯适配器的电源线。请勿刮擦或改装电源线，或在电源线上放置重物，否则可能会损坏电源线，进而引起火灾或触电。
将适配器插头从交流电插座上拔出时，请确保始终握住插头本身。拉扯电源线可能会损坏电源线，并可能会引起火灾或触电。
切勿用湿手插拔会造成触电。
适配器插头，否则可能
切勿在室外使用。
测量
确保没有灰尘或污物进入样品测量口。若本仪器已经使用了很长一段时间，则测量值可能会随着环境的变化而改变。因此，为实现精确的测量，我们建议使用白色校正板定期执行白色校正。
白色校正板
白色校正板的校正数据测得条件为23℃时。为了在测量绝对值(色度值)时达到最高精度，校正和测量都应该在时进行。切勿刮擦或弄脏白色校正板，例如不要留有指印。白色校正板不用时，请务必盖上盖子，以免白色校正板暴露在光线下。
确保交流电插座位于仪器附近，并且可以很方便地在插座上插拔交流电适配器插头。
说明
分光测色计是为各行各业的颜色和颜色差异的测量所设计。它能以高精确度测量反射颜色和透射颜色。
包装材料
一般包装材料
请妥善保管所有的包装材料(纸板箱、缓冲材料、塑料袋等) 。因为
是一台精密测量仪器，在将仪

Hytera 对讲机

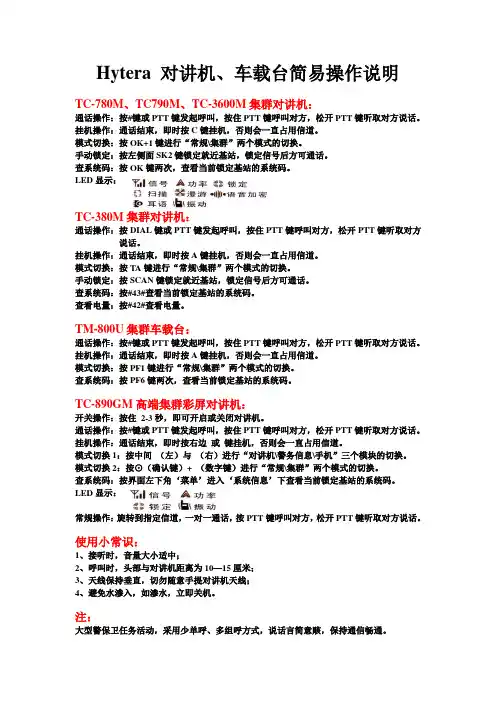

Hytera 对讲机、车载台简易操作说明TC-780M、TC790M、TC-3600M集群对讲机：通话操作：按#键或PTT键发起呼叫，按住PTT键呼叫对方，松开PTT键听取对方说话。

挂机操作：通话结束，即时按C键挂机，否则会一直占用信道。

模式切换：按OK+1键进行“常规\集群”两个模式的切换。

手动锁定：按左侧面SK2键锁定就近基站，锁定信号后方可通话。

查系统码：按OK键两次，查看当前锁定基站的系统码。

LED显示：TC-380M集群对讲机：通话操作：按DIAL键或PTT键发起呼叫，按住PTT键呼叫对方，松开PTT键听取对方说话。

挂机操作：通话结束，即时按A键挂机，否则会一直占用信道。

模式切换：按TA键进行“常规\集群”两个模式的切换。

手动锁定：按SCAN键锁定就近基站，锁定信号后方可通话。

查系统码：按#43#查看当前锁定基站的系统码。

查看电量：按#42#查看电量。

TM-800U集群车载台：通话操作：按#键或PTT键发起呼叫，按住PTT键呼叫对方，松开PTT键听取对方说话。

挂机操作：通话结束，即时按A键挂机，否则会一直占用信道。

模式切换：按PF1键进行“常规\集群”两个模式的切换。

查系统码：按PF6键两次，查看当前锁定基站的系统码。

TC-890GM高端集群彩屏对讲机：开关操作：按住2-3秒，即可开启或关闭对讲机。

通话操作：按#键或PTT键发起呼叫，按住PTT键呼叫对方，松开PTT键听取对方说话。

挂机操作：通话结束，即时按右边或键挂机，否则会一直占用信道。

模式切换1：按中间（左）与（右）进行“对讲机\警务信息\手机”三个模块的切换。

模式切换2：按⊙（确认键）+ （数字键）进行“常规\集群”两个模式的切换。

查系统码：按界面左下角‘菜单’进入‘系统信息’下查看当前锁定基站的系统码。

LED显示：常规操作：旋转到指定信道，一对一通话，按PTT键呼叫对方，松开PTT键听取对方说话。

使用小常识：1、接听时，音量大小适中；2、呼叫时，头部与对讲机距离为10—15厘米；3、天线保持垂直，切勿随意手提对讲机天线；4、避免水渗入，如渗水，立即关机。

PMC3600 硬件手册(20140528)

运行状态指示灯
DB37 出线接口
扩展功能子板接口
核心卡安装在计算机内部，核心卡上接口定义： J2：DB37 母座，通过 DB37 线缆和端子板相连，提供各种控制信号出线功能。 J4：DC3-10P 座，通过 10 芯 2.54mm 排线和功能子板相连，提供高速总线功能。
核心卡上指示灯定义： RUN：高速闪烁时，板卡工作在调试模式；低速闪烁时，板卡工作在正常状态；
不闪烁，板卡工作异常。 LK0：指示灯亮时，表示和端子板 0#数据链路工作正常；不亮时，表示链路异常。 LK1：指示灯亮时，表示和端子板 1#数据链路工作正常；不亮时，表示链路异常。
第 5 页共 22 页
PMC3600 运动控制卡硬件手册
1.3.2 端子板
PMC3600 端子板通过 DB37 线缆和安装在 PC 机里的核心板相连，端子板安装在机柜内， PMC3600 端子板采用 107mm 宽度，可以配置 107 模组盒安装在 DIN 导轨上。端子板的尺寸和结构如下：
针对激光加工设备的应用场景，PMC3600 卡专门设计了特殊的逻辑电路，使得激光控制和运动平台的轨迹运动控制有效结合起来，满足高质量激光加工工艺要求。
PMC3600 运动控制卡采用标准 PCI 总线，使用 IBM-PC 及其兼容机作为上位机，安装使用方便。同时 PMC3600 设计了一套简单易用、功能强大的编程接口，可以极大减轻用户应用系统的开发负担，缩短调试时间，用户可以专注于应用系统本身复杂的工艺流程，而将运动平台的细节控制交于板卡负责。
额定参数：工作温度：0℃~50℃ 储存温度：-20℃~80℃ 湿度：5-85%，无结露 PCI 插槽电源（输入）:+5VDC ± 5%，最大 500mA 外部电源 1（输入）：+5VDC ± 5%，最大 600mA 外部电源 2（输入）：+24VDC ± 5%，最大 1700mA

曙光TC3600刀片服务器说明书

曙光TC3600刀片服务器符合开放性标准的最新一代刀片服务器TC3600刀片服务器以高性能计算、Web基础架构、虚拟化为主要应用目标，融入了诸多先进的设计理念和技术特性，是业界领先的最新一代刀片服务器产品。

TC3600刀片服务器实现了高性能、高密度、可伸缩、按需配置、方案灵活的产品设计，可满足用户多样且动态变化的应用需求。

同时，TC3600刀片服务器具有企业级产品的RAS特性，可满足政府、电信、金融、教育、互联网等关键用户的需要。

TC3600刀片服务器具有良好的系统可伸缩性，可根据需求实现灵活的按需配置。

系统支持多种计算刀片，包括基于AMD64、Intel EM64T、龙芯等处理器平台的刀片；可通过IO Blade实现IO 扩展，为计算刀片提供更多的磁盘和标准PCI-E接口；系统支持40Gb的Infiniband QDR网络，10Gb 以太网络和1Gb以太网络，4Gb/8Gb FC网络；可配置存储模块，实现10块磁盘的扩展，并灵活分配给各个计算刀片。

对于系统的关键部件和功能模块，TC3600采用冗余设计，实现了企业级的RAS特性，可满足关键应用的需求。

在系统管理方面，TC3600提供本地BMC（IPMI）、系统CMM管理模块、大规模集群管理软件等三种方式，三级全方位管理最大程度上简化了系统的部署、操作和维护，用户可轻松实现对系统的全面掌控。

TC3600刀片服务器采用多级节能举措，可有效降低系统功耗、提高系统电源效率和制冷效率，配合节能软件，可最大程度上实现绿色节能的效果。

TC3600刀片服务器是全球第一款符合SSI（Server System Infrastructure）开放性标准的刀片服务器系统。

开放性标准打破了垄断和“孤岛”，为形成产业链提供了前提条件，用户可以获得更多的产品选择和完善的服务，并降低TCO.概述符合开放性标准全球第一款完全符合SSI开放性标准的商用系统，同时支持HPCSC规范。

HYT机型(国内最新版本软件)变更表

HM600PE-V1.02.06（5-Tone） 2007-11-23 2008-6-13
V1.3.xx; V2.01.XX; HM600E-V2.04.02/ V2.02.XX; V2.03.XX; HM600S-V2.04.02 V2.04.xx V1.05/V1.06(CPU Firmware) 主机软件： V1.3x
02年以前版本 02年1月--06年4月 06年5月以后至今 06年4月以前版本 06年4月以后至今
HT0016P-V2.02/HT0068E-V2.01 2005.12.13 HT500S-V1.2 HT500S-V2.1/HT500AE-V3.01 2004.09.20 2006.03.28
TC-500
2005.1 2006.4.19 2006.8.3 2007.4.13
TC780M
TC780M集群： V1.04.02.002 TC780MV1.04.02.001 常规：V1.01.06.002 TC780M集群 V1.04.03.001 V1.01.03.001 常规V1.01.10.001
2007-9-13
HYT机型（国内最新版本软件）变更表机型描述常规对讲机： TC-268/368、 TC268S/368S/668 S hp2000 版本 1.0.0 HT0016P 2002 版本1.00 2000.1 2002.1 主机版本写频软件版本(中/英文版）
红色为最新或现用版本/整理时间：08年11月发行记录适用时间
TC3000 V1.41218 V1ห้องสมุดไป่ตู้41208/V2.41207 同上 Vx.70106/V1.02.02
HT3000JS-V1.5 HT3000S-V2.0

易用EZ3600喂食管理系统用户手册说明书

D3715-US REV AApril 14, 2008EZ3600Operators ManualFt. Atkinson, Wisconsin USAPanningen, The Netherlands HELLOEZ3600TABLE OF CONTENTSTABLE OF CONTENTS (2)FEED MANAGEMENT SOFTWARE (4)CAB CONTROL (WIRELESS) (5)BEFORE CHARGING BATTERY OR WELDING (6)INDICATOR OVERVIEW (7)OPERATION (9)TURN ON INDICATOR (9)DATA TRANSFER (10)DATAKEY MODE (10)RF DATALINK MODES (10)INDICATOR DATA FORMATS (11)LOADING AND FEEDING (11)COMPLETE LOADS MODE (11)STARTING A RECIPE (11)LOADING RECIPE (13)UNLOADING TO PENS (13)RECIPE AND PEN LIST MODE (14)STARTING A RECIPE (14)RESIZE RECIPE WEIGHT (14)LOADING RECIPE (15)UNLOADING TO PENS (15)ADVANCED COMMANDS (16)UNLOAD PARTIAL PENS (16)GO BACK TO SKIPPED INGREDIENT (16)CHANGE FEEDING NUMBER (17)CLEAR INDICATOR MEMORY (17)RE-USE RECIPE/PEN DATA (18)ADD A PEN TO PEN LIST (19)HOLD (20)PRINTING (20)BACKLIGHT INTENSITY (20)COMMONLY USED DIRECT ACCESS NUMBERS (21)PRE-ALARM (21)AUTO INGREDIENT / MANUAL PEN ADVANCE (21)AUTO ADVANCE (22)TOLERANCE (22)PEN TOLERANCE (22)DELAY TIME (22)DRIVE RATIO (23)SCALE ID OR TRUCK ID (23)RADIO NUMBER (24)RESIZE OPTION (24)CHANGE TIME (25)CHANGE DATE (25)2 D3715Operators ManualD3715 3DIRECT ACCESS NUMBERS LIST (26)MENU 1. BASIC FEATURES IN MOST INDICATORS (26)MENU 2. CLOCK, PRINTER, COMM. & WEIGHT FEATURES (26)MENU 3. SCALE CALIBRATION SETTINGS (27)MENU 4. PRESET, BATCHING & COUNTER FEATURES (27)CALIBRATION (28)TROUBLESHOOTING (29)INSTALLATION (31)INDICATOR MOUNTING (31)LOAD CELL DIRECTION (31)CONNECT LOAD CELLS TO J-BOX (33)CHANGE SETUP AND CALIBRATION NUMBERS (33)OPTIONAL EQUIPMENT (34)ROTATION COUNTER SENSOR (34)TRANSMITTER/RECEIVER (34)REMOTE INDICATORS (34)EZ36004 D3715FEED MANAGEMENT SOFTWAREFor additional information go to A full featured Windows R based system that offers powerful features that are easy to use.Entry level system easily upgraded. Based on features of TMR TrackerRemote site monitoring software.Works with email service to connect Tracker to remote locationFront-end tool for beef feeding customersto enter ingredient, recipes, corral andwagon information.Operators ManualD3715 5CAB CONTROL (WIRELESS)Features• Wireless remote with full key control of indicator on mixer• Mount remote in easy view of loading• Improves loading accuracyFunctions• Communicates with multiple mixers• Easily call-up recipes without leaving loaderSpecification• Internally mounted 2.4 GHz radios• Up to 1000 foot range• 24 channels• 12 or 24 volt DC systemFor additional information go to EZ3600 6 D3715BEFORE CHARGING BATTERY ORWELDINGImportant PrecautionDisconnect all indicator leads before charging battery or welding.Damage may occur to indicator and load cells.Disconnectall cordsRemote IndicatorOptional J-BoxScale IndicatorOperators Manual D3715 7 INDICATOR OVERVIEW1 – press and hold for 3 seconds to zero balance.2 Pre-Alarm Light – flashes and alarm sounds when weight is withinpreset limit.3 – holds displayed weight when moving machine.4 – not used.5 – turns indicator on. Press while on to run self test.6 – turns indicator off.7 Display Window – Displays current actions.8 – temporary zero (Net Mode).1234567Note: See pages 31-33 forinstallation instructions11891012141516171819201321EZ3600 8 D37159– records to memory or prints displayed weight. 10 – toggles between Net and Gross weights. 11 – selects recipes in memory. 12 – enters user number and feeding number. Any number can beused for user until number assigned by management software.13 – clear (backspace).14 – press in List Mode to begin pen unloading. See page 15.15 – accepts change or proceeds to next item.16 Directional Arrows - moves through list of information.17 Keypad – inputs numbers or letters.18 – performs task displayed by select.19 – displays additional tasks.20 – press for additional information.21 DataKey –transfers data between computer and indicator.Serial/Printer Port – optional, communicate with computer and otherdigital input/output devices.Remote Port - optional remote display.Load Cell Port – for J-Box cord.Power Port– for Power Cord.DataKey Port– for DataKey insertion. Turn DataKey toupload/download data.Serial Number Plate – Serial Number of indicator.Operators ManualD3715 9See pages 31-33 for installation instructions.OPERATIONTurn on indicator1. Press .1. E nter user number if required.2. P ress .1. Press and hold for 3seconds to zero balance indicator.HELLO ENTER userEZ360010 D3715 DATA TRANSFERDataKey Mode1. I nsert DataKey into indicator.2. P ress to upload data. Note: If indicator displays uncompleted data in memory, press to overwrite data. Remove DataKey when transfer complete.To download complete data:Insert DataKey, indicator automatically sends data toDataKey. Remove DataKey.RF DataLink ModesOperation MessageDataLink connects with indicator ←PC →DataLink sends data to indicator DL ←INIndicator receives data ALL FEED LINES RECIVED -PRESS RECIPE KEY TO CONTINUEData compete, indicator sends data to DataLink←PC → Data sending DL →OUTTo send data to PC if operator doesnot complete all feeding at end offeeding schedule. Press untildisplay shows message (right column),press to selectEZ →PCThe indicator marks uncompleted data as completed and sendsfeeding data to DataLink.Note: After sending, uncompleted data erased.21Indicator Data FormatsData sent to indicator sent in two formats:Complete Loads Mode: Each load built by PC software. It assigns pens to recipe and builds exact load for pens.Recipe and Pen List Mode: PC software sends recipe data and pen data in two different fields. Operator selects recipe to build and pen deliveries.LOADING AND FEEDINGCOMPLETE LOADS MODEStarting A Recipe1. Press .1. I ndicator scrolls feeding number, first recipe and pen number.2. P ress and to finddesired recipe.3. Press to select recipeshown.PEN-1 FEEDFeeding1Note:Press to resize by number of head in pen.Note: Press to accept pen values without resizing.Note: If indicator gives warning resized amount is over capacity, press to override.Indicator gives option to resize pen weight.1. E nter new weight or keep original weight.2. P ress .2300Loading RecipeUnloading to PensNote:Do not press .Note:If different pen needed press or to find desired pen. Press for pen delivery.1. F irst ingredient weight flashes in display. Load ingredient.2. W eight approaches zero, alarm will flash and sound.3. a . Manual Advance: Weight reached, press to accept. Press again to start next ingredient. 3. b. Auto Advance: When preset weight reached, indicator advances to next ingredient.Ingredients loaded, indicator displays first pen to unload. 1. a . Manually Advance: Press to go to pen. When weightreached, press to accept. Press again to start next pen. or 1. b. Auto Advance: When preset weight reached, indicator advances to next pen.Last pen complete, indicator displays “Recipe Complete ”.Dry hay12Start delive1RECIPE AND PEN LIST MODEStarting a RecipeResize Recipe WeightNote:Indicator warns resizedamount over capacity, press to override.1. P ress .2. D isplay reads:Example:RECIPE DRYCOW TOT- 25003. Press and to select recipe, to start.Indicator will display: resize , then the resize weight.1. E nter desired recipe weight.2. Press , indicator resizes ingredients to recipe’s total weight and displays first ingredient to load.RECIPE dry2Loading RecipeUnloading To Pens1. F irst ingredient and weight flash in upper display. Begin loading ingredient.2. W eight reached, alarm will flash and sound.3. a. Manual Advance: Weight reached, press . Press to start next ingredient. or3. b. Auto Advance: When preset weight reached, indicator advances to next ingredient.1. W hen ingredient loadingcomplete, display reads “Recipe Complete ”. Press . Indicator displays unloading pens. 2. Press or to select desired pen. 3. P ress .4. P en and weight displayed, begin unloading to pen.5. a. Manual Advance: Weight reached, press to accept. Press again to start next pen. or5. b. Auto Advance: When preset weight reached, indicator advances to next pen.6. When unloading is complete press to start next recipe.DRYHAY124Pen 1ADVANCED COMMANDSUnload Partial PensGo Back to SkippedIngredient1. Press to advance to next pen without finishing current pen.Note: If pen tolerance is set and feeding stopped before preset weight reached, alarm sounds, indicator displays:Pen Underfed – Press Print To remove pen from list-Press on to keep penSee page 22 for Pen Tolerance set-up.1. P ress or to move back.2. P ress .Note: Ingredient weight changed more than 4 display counts cannot restart that ingredient.Example: If minimum display change is 10 lbs/kgs, more than 40 lbs/kgs, cannot restart that ingredient.Change Feeding NumberClear Indicator Memory1. Press . 2. E nter user number.3. P ress .4. E nter feeding number (1-9).5.P ress .1. Press .2. P ress and hold .3. P ress while holding indicator scrolls:On=Clear Clear=Reuse Net=exit.Release . 4. Press .On clear1. I ndicator .2. P ress and hold .3. Press , while holding indicator scrolls:On=Clear Clear=Reuse Net=exit .Release .4. P ress again to re-use recipe and pen data.Note : Re-use data stored in indicator, takes recipe and pen information and removes completed weights loaded or unloaded and marks them undone. Won’t accumulate data day to day. Download data to DataKey before re-using recipe and pen data stored.Note: For continuous re-use, set D.A.N. 466 to on. See page 28.Clear reuseAdd a Pen to Pen ListEnter pen name or number.1. P ress .2. P ress to add pen.1. P ress or to find desired recipe.2. P ress .1.E nter amount to unload to pen. 2. Press .1. E nter number of animals / pen.2. P ress .1. I f zones are active display reads:“Enter Zone 0-9”2. P ress .calfRecipe calf30001Enter zoneHoldHold mode prevents displayed1.P ress holds displayed weight. 2. P ress returns indicator to normal.If weight is added while in hold mode, press to cancel hold.PRINTINGNote: Optional serial port must be installed for printing.Backlight Intensity1. R eference technical manual D3648 at .1. P ress until dimmer is displayed.2. P ress . reduces backlight intensity by 60%. Press again for full intensity.holdD3715 21COMMONLY USED DIRECT ACCESSNUMBERSPre-AlarmEarly warning, weight reaching amount.Auto Ingredient / Manual Pen AdvanceIngredients automatically advance,Pens manually advance.1. Enter 401 and press . 2. Press again to change between WEIGHT and PERCENT. 3. Press .4. Enter Pre-Alarm value. Press .1. E nter 461 and press .2. Press choose on/off.3. Press .401461322 D3715Auto AdvanceAllows hands free operation of programmed recipes. When auto advance feature activated, indicator automatically advances to next ingredient once tolerance, and delay time requirements met.ToleranceSets weight “window” to acceptloaded weight before auto advance.1. Enter 442 and press .Press again choose percentage settings:OFF, 0.5, 1 - 5, 7, or 10.2. P ress .Pen ToleranceAvailable in List Mode Only1. E nter 462 and press . Press again to chooseweight or percent.2. Press , screen will display “pentol ”.3. Enter weight or percentage desired.4. Press . Delay TimeChanges time indicator, waits before automatically advancing tonext ingredient.5. E nter 443 and press . Press for delay time (Inseconds: Manual, 1, 2, 3, 5, 7, 10, 20, 30, or 60). 6. P ress .Note: Set to Manual prevents automatic advance. 4422443462D3715 23Drive RatioDrive ratio is number of turns seen by sensor divided by number ofmixer rotations.Scale ID or Truck ID1. E nter 422 and press to enter drive ratio value.2. P ress .1. E nter 108 and press .2. P ress to erase old ID, enter the new ID.3. P ress .Note: TMR Tracker or DietManager, software ID must match.42210824 D3715Radio NumberResize OptionMake weight changes to pensunload weight or recipe load size.1. E nter 231 and press .2. P ress to erase number, enter new number.3. P ress .Note:Do not use same number for two different indicators.1. E nter 448 and press .Press again, change On/Off. 2. P ress .231448112D3715 25Change TimeChange Date1. Enter 202 and press .2. P ress arrow to move cursor.3. Press to set time. 4. P ress .1. E nter 204 and press .2. P ress arrow to move cursor. Format ddmmyy. Press arrow to set date.3. P ress .080807126 D3715DIRECT ACCESS NUMBERS LISTEnter D.A.N. press displays setting name, allows value change. Press saves setting.SETTING/ DISPLAYD.A.N NO.OPTIONS(BOLD=DEFAULT)DESCRIPTIONMENU 1. BASIC FEATURES IN MOST INDICATORSLANGUAGE {langag}101 English(ENGLSH ) (NEDERL ) French (FRANCS ) Dutch(DEUTSH ) Italian (ITAL ) Portuguese (PORT ) Spanish (ESPAN ) Danish (DANSK ) (MAGYAR ) (VESTA )Select language to be displayed.TR HOLD { tr hld}107ON/OFF Display gross weight if TR key is held for 3 seconds. SCALE ID SETUP {scalid}108 NEW EZIdentity of scale location (truck id or Mixer number). MENU 2. CLOCK, PRINTER, COMM. & WEIGHTFEATURESTIME FORMAT{time f}20124 HR AM/PMSelect time format -AM/PM or 24 hour1 TIME{time)202 XX:XX:XXSelect key changes time,function key chooses hh:mm:ss.DATE FORMAT{date f}203 1-mm-dd 2-mm/dd/yy 3-mm/dd/yyyy 4-dd-mm 5-dd/mm/yy 6-dd/mm/yyyy 7-ddmoyy 8-ddmoyyyy.Select date formatDATE{date}204 Enter XXXXXXSelect key changes date -function key chooses mm/dd/yy .SCALE NUMBER SCL NO 231Select scale number for cabcontrol communicationD3715 27SETTING/ DISPLAY D.A.N NO. OPTIONS(BOLD=DEFAULT)DESCRIPTIONREMOTEDISPLAY RMDISP234Select type of remote displayMENU 3. SCALE CALIBRATION SETTINGSDISPLAY UNIT{lb-kg}303 LB /KGDisplay pounds -lb or kilograms -kgMIMIC TYREL{tc1300}321 OFF /ONIf ON -records preset weights like a TYREL TCX-1300 indicator. Indicator Tracks gross weight while batching.MENU 4. PRESET, BATCHING & COUNTERFEATURESPRE ALARM{p mthd} & {p-alm} ..401WEIGHT PERCNTSelect weight or percentage method, then enter a value to activate an early warning that indicator is reaching the preset. BUZZER buzzer 404 1-4, ON /OFF ALARM BUZZER -allows user to turn off alarm horn.TIMER/ COUNTER{tmrctr)421 REV TIME Select time or mixer revolutions to decrement mix timer/counter. DRIVE RATIO{dratio}4220001.00 Enter the number of input pulses that equal 1 mixer revolution. ENTRY METHOD E MTHD4411,2,3Select batch 1-amount/animal 2-percent/load 3- amount/load TOLERANCE{toler)442OFF ,.5,1-5,7,10Select tolerance weightpercentage to accept ingredient.INGR. ADVANCEDELAY {delay)443MANUAL , 1-3,5,7, 10,20,30,60 Select seconds to delay beforeadvancing to next ingredient. FORCE USER ID {userid} 446ON/OFF If ON -operator must enter user ID to use indicator.RESIZE RECIPE {resize}448 ON /OFF If ON -operator can change recipe size.RECIPE TOTAL{rectot}451ON/OFFSelects total amount to bedisplayed when starting recipe.TOLER OVER LOCK{overlk}453 ON/OFFIf ON -prevents auto-advancing if preset exceeds tolerance28 D3715SETTING/ DISPLAY D.A.N NO. OPTIONS(BOLD=DEFAULT)DESCRIPTIONFEED ZONE{fdzone}454ALL , 1-9Select feed zone for recipe deliveries.UNDONE RECIPES{undn 1}455 ON/OFFIf ON -displays all incomplete recipes or enable if indicator is stationary mixer/batch when using Datalink.AUTO START PENS{autpen)458 ON/OFF If ON -starts pens list after recipe is loaded in list mode format. MANUAL PENADVANCE {manpen) 461ON /OFF If ON -overrides automatic advance for pens.PEN TOL{t mthd} & {pentol}462WEIGHT PERCNT Select weight or percentage method, then enter pen tolerance.PEN WEIGHT {pen wt}463LOAD GROSS NET Select method for displaying pen Weight -net, load, or gross. DOUBLE KEYPRESS PREV{dbkey}.465 ON/OFF Select method ignores double pressing of keys when advancing ingr. while loading mixer. RECIPE REMAINACTIVE (RE-USE)466ON /OFFSelect ON to reuse recipes.CALIBRATIONSETUP NUMBER SETUP871 Quick entry method selects weigh method 1-4lbs, 5-8 kg, gain 1-9, display counts 1-9 and capacity *1000CALIBRATION NUMBERCAL872Weight displayed at 0.4mV/V for these load cellsD3715 29TROUBLESHOOTING30 D3715INSTALLATIONIndicator MountingIndicator MountingRail Mount (Standard) and Wing Mount w/ hardware included. RAM Mount Optional Kit, hardware included w/ kit.Load Cell DirectionObserve direction of arrow when installing load cell.Rail Mounting IncludedWing Mount IncludedRAM Mount OptionalIndicator Connection DiagramFigure 1 Bottom Panel Cable ConnectionsRemote Indicator(Optional)SeeFigure 2 J-BoxPower CordSee Figure 1Digital Input/OutputConnection OptionalRemote IndicatorConnection OptionalPower Cord ConnectionJ-Box ConnectionDataKey InsertionPin To 12VDC Power Supply 1Red +Terminal 2Black -Terminal 3Orange Alarm Out 4Blue Remote InputConnect Load Cells To J-BoxFigure 2 J-Box ConnectionsChange setup andcalibration numbers1. E nter 871 and press .2. I ndicator shows SETUP briefly thenshows a 6 digit number. Enter new number. 3. P ress .Follow same procedure changes calibration number except use 872.Connect load cell wires to terminal blocks. See Wire Color KeyTighten nutsLoad cell cableJ-Box CableWire Color Key Color Description 1 White Signal + 2 Green Signal - 3 Red Excitation +4 Black Excitation - 5 Shield ShieldConnect to Indicator bottompanel. See Figure 1.J-Box Illustrated for 4 Load Cell Installationsetup2OPTIONAL EQUIPMENTRotation Counter SensorTransmitter/ReceiverRemote IndicatorsUse with EZ3600 or EZ4600 indicators equipped with rotation counter port. Sensor allows operator to program indicator to count auger or PTO rotations for accurate mix.Transmitter (shown) with factorinstalled receiver in indicator. Use to zero indicator from remote location. Operating range about 90 feet.RD440 small remote display with 1” high numbersRD2400V backlit remote display with 1.7” high numbersRD4000 LED remote display with 4” high numbers。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

熟悉本机
(10) 皮带夹：可将对讲机机身夹在皮带上，便于携带。 (11) 电池组 (12) PTT键：按下PTT键，对讲机进入发射状态；放开则恢复到接收状态。 (13) 拆线键：常规模式下为可编程功能键【B】。 (14) 扫描键：常规模式下为可编程功能键【C】。 (15) 功能键盘 (16) 数字键盘 (17) LCD显示屏
电池推钮
产品安装
安装天线
安装卸下
安装天线时，将天线有螺纹的一端插入对讲机顶部的连接器中，沿顺时针方向旋转直至拧紧为止。
卸下天线时，向逆时针方向旋转将天线取下即可。
产品安装
安装/卸下皮带夹安装皮带夹：将皮带夹的卡槽对准对讲机电池外壳上的T形导槽，向下推动皮带夹，直到皮带夹卡紧为止。
# 队内单呼：“3位识别号码”（200-899） # 队内组呼：“3位识别号码”（900-999） # 队内全呼：或PTT键
或PTT键或PTT键
# 跨队单呼： “5位识别号码”（20-79+200-899） # 跨队组呼： “5位识别号码”（20-79+900-999） # 跨队全呼： “5位全呼号码” 或PTT键
常规模式-扫描
按下扫描键，对讲机开始扫描，再按扫描键结束扫描。通过扫描功能，可以监听所有可被扫描信道的信息，以便接收信道上的任何呼叫。回叫：扫描过程中，按PTT键可回复来电；删除噪音信道：通过可编程键设置，可以从扫描列表中删除某个持续产生噪音或干扰的信道。优先信道不能被删除。优先扫描：一般扫描：Ch1->Ch2->Ch3->…..Ch1 优先扫描：Ch2->Ch1->Ch2->Ch3->Ch2->Ch4->Ch2->……Ch1 即使对讲机在非优先信道上停留时，对讲机还是监测优先信道上的活动。一旦监测到优先信道上有活动，对讲机便切换到该优先信道。
常规模式-选呼信令
选呼信令有选呼和群呼两种，选呼用于呼叫单一对讲机，群呼用于呼叫一组对讲机。呼叫 1.按PTT+[B]键（先按PTT键）或设定的可编程键，对讲机发出一串编程设定的选呼信令码； 2.按PTT+[C]键（先按PTT键）或设定的可编程键，对讲机发出一串编程设定的群呼信令码； 3.发射完毕后，对方对讲机收到信令，本机将收到对方对讲机发的确认音。 4.此时，再按PTT键即可正常通话。接收 1.本机收到与设定的信令码一致的选呼/群呼信令码，则自动向对方发射确认音。 2.确认音发射后，对讲机进入等待状态。 3.此时，再按PTT键即可正常通话。呼叫等待状态下，指示灯为橙色。
常规模式
转发器/脱网按下编程设置的“转发器/脱网键”来选择转发器或脱网状态之间的转换，使对讲机发射频率及发射信令设为接收频率及接收信令，两机通话。转发器/倒频按下编程设置的“转发器/倒频键”来选择转发器或倒频状态之间的转换，使对讲机收发频率互反，实现两机通话。注：“转发器/脱网键”和“转发器/倒频键”不会在一部对讲机上同时设置。设置功率级别对讲机的每个信道预置了不同的功率级别，该功率级别是可以变换的。高功率允许您的讲话可以被更远的对讲机接收到,低功率则可以节约电量。
搜索信道0000~1023
”闪烁，表示扫描
认证成功后，屏幕显示“登记成功”，右上方显示“A”,则表示手机已自动锁定在设定基站系统。若未锁定系统，则自动循环扫描。
A 01参与XXXXXXXXX A 01 刑警一队身份码XXXXXXXXXX
组号
组别名
本机身份证号
集群模式-CPSX拨号
无线呼无线可发起无线单呼以及无线组呼，通过编程设置“任意组呼权”后，可发起任意组呼，如无任意组呼权限，只能发起组呼列表呼叫。
TC-3600M
使用介绍
2005/10
目录

产品安装熟悉本机功能与操作集群模式常规模式常见故障处理
产品安装
安装/卸下电池安装电池将电池底部的两个凸起插入对讲机底部的槽口，然后将电池的上端向对讲机方向推动，直到听见“咔嗒”声。
卸下电池关闭对讲机。然后将对讲机中间的电池推钮向下推，使电池上部从对讲机中脱出，并将电池取出。
集群模式-CPSX拨号
本机呼叫转移：可将呼入的信息转移到无线或有线用户。 # 转移到无线： “单呼或组呼号” 或PTT键转移到PABX： “PABX号”# 或PTT键 4-8位PABX号前需加或加 # 转移到PSTN： “3-15位号” 或PTT键 # # 取消呼叫转移: # 包容呼叫：在某次呼叫后再按“3、5或8位识别码” 短数据发送：可发送1-10位短数据。 # “3、5或8位识别码” “1-10位数字” 或 PTT键 # RQQ状态信息：用于传输预置信息的代码，需要系统支持此功能。 # “3、5或8位识别码” “00-31l两位数字” 或 PTT键手设特殊ID号码呼叫：通过 XXXX 可事先设定特殊ID号码。 MPT-1343拨号方式与CPSX拨号方式大致一致。
常规模式-中文菜单
常见故障处理
问题没有电源解决方法 1.电池可能已耗尽。请进行充电或更换新电池。 2.电池可能未正确安装。请取下电池重装一次。电池的寿命已到。请更换新电池。重新开关机一次关机重开机按“退出”键
电池电力在充电后也持续不了多久。按键失灵不锁定屏幕无显示
谢谢!
功能与操作
LCD显示信息
标志表场强指示状态信息电池电量呼叫转移打开喇叭
高功率
发射标志
锁定标志
扫描标志
漫游标志
A
V
功能与操作
状态指示灯在天线和频道、音量旋钮之间的状态指示灯可以部分反映对讲机当前的工作状态。序号 1 2 项目指标
不亮绿灯常亮
对讲机未找到集群网或处于脱网状态正处于网内通话接收状态
3
4 5 6
红灯常亮
绿灯闪亮红灯闪亮橙灯闪亮
正处于网内通话或脱网的发射状态
对讲机已锁定系统，闪亮频率取决于当前系统信令的帧长信号不良，误码正处于信道扫描状态
集群模式-开机登记
TC-3600M提供密码和开机显示选项，可在写频时进行选择设置。
好易通请输入密码
之后进入信道自动扫描状态，屏幕右上方“ 进行中。
集群模式-组呼列表呼叫
组呼列表共40个组呼号码，对讲机会根据设置方式显示组号码和组属性或组别名，对讲机处于空闲时，可用“工作组选择旋钮” 选择需要呼叫的组。步骤： 1、用“工作组选择旋钮”选择需要呼叫的组 2、按PTT键发起呼叫，“LCD 显示屏”显示发射标志。 3、呼叫建立后，按住“PTT键”讲话，松开以接听工作组用户讲话。 4、通话结束时，按键或“拆线键”挂断。挂断后对将机工作在选定的工作组。
集群模式-中文菜单
常规模式
选择信道 TC-3600M提供128个常规信道（8个区，每个区拥有16个信道）。 1 根据需要选择适当的区（参考中/英文菜单操作中的“区域选择”）； 2 调节“信道选择按钮”直到出现所需的信道。 DTMF拨号待机状态下，按数字键输入所需的号码，然后按PTT键对讲机将号码发射出去，号码最多可输入16位。拨号参数设置与上线码一致。监听暂态监听：当短按监听键时为暂态监听状态。稳态监听：当长按监听键后，进入稳态监听状态。提供选呼监听，亚音信令监听和载波监听三种可选。选呼监听：对讲机在监听时屏蔽选呼静噪条件；亚音信令监听：对讲机在监听时屏蔽所有信令静噪条件，当有载波时，开启扬声器。载波监听：对讲机屏蔽所有的静噪条件，直接开启扬声器。
常规模式
呼叫功能通过可编程键可设置呼叫功能，按下呼叫键，对讲机发出一串铃声，呼叫频道和信令设置相同的对讲机，将其从睡眠状态唤醒，同时引起对方持机者的注意，以进行正常通话。紧急警声您的对讲机可以编程发出紧急警声。紧急警声响起时，对讲机将发出一串紧急ANI码，然后会连续不断的以最大音量发出提示音（可设）。声控（VOX）功能对讲机插入耳机并打开VOX功能即可使用。集群通话需先按PTT键激活VOX功能，常规则不需。通话结束按PTT键可取消VOX功能。电量不足告警当电池电量不足时，指示灯闪烁红色，同时发出“嘀嘀嘀”的提示音，此时应及时给电池充电或更换新电池。
熟悉本机
熟悉本机
(1) 天线：具有螺纹插头的螺旋式天线，用于接收和发射信号。 (2) 状态指示灯 (3) 选择旋钮：集群模式时用于选择工作组，常规模式时选择工作信道。 (4) 紧急告警键：常规模式下为可编程功能键【A】。 (5) 电源/音量旋钮：按顺时针方向转动到“咔嗒”声响起时打开对讲机的电源。按逆时针方向转动到“咔嗒”声响起时可关闭对讲机。在对讲机打开时，转动此开关可调节音量大小。 (6) 电池推钮：用于固定电池。 (7) 扬声器：输出声音。 (8) 麦克风：输入声音。 (9) 外部接口：用于外接耳机；或者外接写频线时，可利用PC写频软件进行写频操作以及程序升级。
功能与操作
对讲机键盘功能功能键盘包括：退出/拆线/退格上移键
下移键
பைடு நூலகம்
菜单/选择确认键
数字键盘用于向对讲机的编程菜单中输入信息，集群模式下用于输入呼叫号码。仅限于键盘型对讲机。
功能与操作
组合功能键说明：菜单/选择确认键＋1 ：集群与常规切换键菜单/选择确认键＋﹡：键盘锁、解锁键 “扫描”键：当对讲机当前锁定的基站不能提供较好的话音质量时，可以通过按下“扫描”键重新进行信令信道扫描，以找到一个更好的基站。 “发送”键：每次呼叫都要通过该键完成最后的发送任务。为了使操作更加方便，本机还根据个人使用习惯的不同，设计了PTT键与 “发送”键具有相同的功能。退出键：当呼叫失败时通过按退出键可以清除屏幕的错误提示信息显示；按错的号码通过退出键每次可以删除最后一位数字。另外，退出键可以用于所有呼叫功能建立后的挂机键。数字键：同普通电话的数字号码盘相同，每按一个数字键，包括 “＊”和“＃”都会在屏幕上显示，如果按错，可以通过退出键来删除。每次有效按数字键时，对讲机会发出相应的DTMF（双音多频）音。
