动态电压恢复器的原理及控制综述

动态电压恢复器的原理及控制综述动态电压恢复器（Dynamic Voltage Restorer，DVR）是一种用于电力系统中电压质量改善的装置。

它能够通过迅速补偿电压瞬态、闪变以及短暂的波动，使电力设备获得稳定的电压供应，提高电力系统的可靠性和稳定性。

1.电压检测：DVR根据电压检测单元实时监测电力系统的电压波形。

一旦检测到电压异常，DVR将立即采取控制策略进行干预。

2.能量储存：DVR采用能量存储单元（如超级电容器或电池组）储存能量，以供电压补偿时使用。

这些能量存储器具有高效能量存储和释放的特性。

3.控制策略：DVR通过控制单元对电流进行控制，以达到电压的补偿目的。

常见的控制策略包括电流控制和电压控制。

电流控制通过对DVR的输出电流进行控制来实现电压补偿；电压控制则是通过在电网和负载之间插入电压源，并使其与电网电压同相同频同幅来实现电压补偿。

4.过渡过程：当电网电压出现瞬态、闪变或波动时，DVR能够迅速检测到并进行响应。

它通过将储存的能量注入电网或负载，改变电流波形，从而实现电压的补偿。

在过渡过程中，DVR会根据控制策略调整输出电流或电压，使电力设备获得稳定的电压供应。

1.控制方法：DVR的控制方法主要包括全电流控制、电压矢量控制和电压限制控制。

全电流控制是最常用和最简单的控制方法，它通过保持DVR输出电流恒定来实现电压补偿；电压矢量控制则是通过控制DVR的输出电压与电网电压的相位和幅值来实现电压补偿；电压限制控制是对电压进行限制，在电网电压进入约束范围内，DVR不对电压进行补偿。

2.控制策略：DVR的控制策略可以分为无序控制和有序控制两类。

无序控制没有对电压波形进行详细分析，只进行简单补偿。

而有序控制则根据电压异常的特性进行详细分析，并采取相应的补偿策略。

3.效果评估：评估DVR的电压补偿效果主要包括响应时间、补偿能力和稳定性等方面。

响应时间是指DVR响应电压异常的速度；补偿能力是指DVR补偿电压异常的能力；稳定性是指DVR在补偿过程中输出电压的稳定性。

动态电压恢复器控制策略的研究综述

长春工程学院学报(自然科学版)2020年第21卷第4期J.Changchun Inst.Tech.(Nat.Sci.Edi.),2020,Vol.21,No.44/26 17-22ISSN1009-8984CN22-1323/Ndoi：10.3969/j.issn.1009-8984.2020.04.004动态电压恢复器控制策略的研究综述薛广业孟祥萍12，纪秀12(1.长春工程学院电气与信息工程学院，长春130012；2.智能配电网测控与安全运行国家地方联合工程研究中心，长春130012)摘要：电力系统中区域性供电不平衡和负荷波动会导致系统电压跌落，随着用户对电能质量要求的不断提高，解决这类问题显得极为迫切。

动态电压恢复器作为治理电压跌落的最有效的途径之一，近些年来受到学者们的广泛关注。

控制策略是动态电压恢复器研究中最为关键的部分，主要负责检测、计算和确定补偿所需的电压或电流。

不同的控制策略对动态电压恢复器的控制性能不同。

对动态电压恢复器中的线性控制策略和非线性控制策略及其改进的控制策略进行综述，阐述了不同控制策略的原理、特点及动态电压恢复器在不同控制策略下控制性能的效果分析。

为了进一步推动动态电压恢复器控制策略的研究和发展，对动态电压恢复器控制策略未来需要深入研究的方向进行了展望。

关键词：动态电压恢复器(DVR)；电压跌落；控制策略中图分类号:TM76文献标志码:A文章编号：1009-8984(2020)04-0017-060引言电网技术的不断进步和人们对电能质量需求的不断增加，使电能质量的监测和治理成为新的研究热点。

对电能质量各种扰动的监测发现，目前电网电压跌落已成为亟需解决的问题。

对比当前对电能质量治理的各种方法，动态电压恢复器对电网电压暂降的补偿和治理具有明显的优势。

为了有效地解决由于电压跌落引起的电能质量问题，需要对动态电压恢复器尤其是对它的控制策略进行研究。

本文先从动态电压恢复器传统的线性控制策略和非线性控制策略两大部分展开研究，最后对动态电压恢复器控制策略的方向和应用进行了展望。

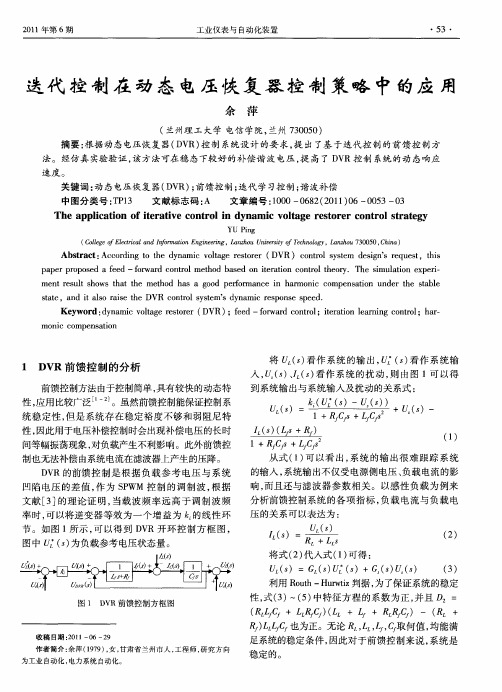

迭代控制在动态电压恢复器控制策略中的应用
