供配电系统 考点大全
供配电重点

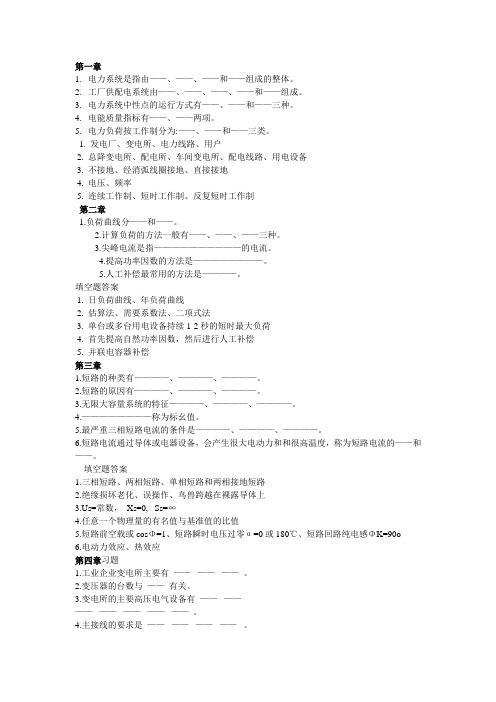

第一章1. 电力系统是指由——、——、——和——组成的整体。
2. 工厂供配电系统由——、——、——、——和——组成。
3. 电力系统中性点的运行方式有——、——和——三种。
4. 电能质量指标有——、——两项。
5. 电力负荷按工作制分为:——、——和——三类。
1. 发电厂、变电所、电力线路、用户2. 总降变电所、配电所、车间变电所、配电线路、用电设备3. 不接地、经消弧线圈接地、直接接地4. 电压、频率5. 连续工作制、短时工作制、反复短时工作制第二章1.负荷曲线分——和——。
2.计算负荷的方法一般有——、——、——三种。
3.尖峰电流是指——————————的电流。
4.提高功率因数的方法是————————。
5.人工补偿最常用的方法是————。
填空题答案1. 日负荷曲线、年负荷曲线2. 估算法、需要系数法、二项式法3. 单台或多台用电设备持续1-2秒的短时最大负荷4. 首先提高自然功率因数，然后进行人工补偿5. 并联电容器补偿第三章1.短路的种类有————、————、————。
2.短路的原因有————、————、————。
3.无限大容量系统的特征————、————、————。
4.————————称为标幺值。
5.最严重三相短路电流的条件是————、————、————。
6.短路电流通过导体或电器设备，会产生很大电动力和和很高温度，称为短路电流的——和——。
填空题答案1.三相短路、两相短路、单相短路和两相接地短路2.绝缘损坏老化、误操作、鸟兽跨越在裸露导体上=常数，Xs=0, Ss=∞4.任意一个物理量的有名值与基准值的比值5.短路前空载或cosΦ=1、短路瞬时电压过零α=0或180℃、短路回路纯电感ΦK=90o6.电动力效应、热效应第四章习题1.工业企业变电所主要有——————。
2.变压器的台数与——有关。
3.变电所的主要高压电气设备有——————————————。
4.主接线的要求是————————。
5.主接线分——————三种。
电气工程师《供配电》常见考点
电气工程师《供配电》常见考点成功是要付出努力的，付出汗水，没有能随随便便成功的，所以我们应该付出不懈努力去学习。
下面是小编为大家整理的电气工程师《供配电》常见考点，欢迎参考~电气工程师《供配电》常见考点配电线路的保护(1)一般规定1、配电线路应装设短路保护、过负载保护和接地故障保护，作用于切断供电电源或发出报警信号。
2、配电线路采用的上下级保护电器，其动作应具有选择性;各级之间应能协调配合。
但对于非重要负荷的保护电器，可采用无选择性切断。
(2) 短路保护1、配电线路的短路保护，应在短路电流对导体和连接件产生的热作用和机械作用造成危害之前切断短路电流。
对热作用需进行热稳定校验;对机械作用需进行短路容量校验。
2、绝缘导体的热稳定校验应符合下列规定：①当短路持续时间不大于5s时，绝缘导体的热稳定应按下式进行校验：s>=i*√t /k式中：s——绝缘导体的线芯截面(mm2);i——短路电流有效值(均方根值a);t——在已达到允许最高持续工作温度的导体内短路电流持续作用的时间(s);k——不同绝缘的计算系数。
②不同绝缘、不同线芯材料的k值，聚氯乙烯绝缘铜芯k=115, 铝芯k=76。
③短路持续时间小于0.1s时，应计入短路电流非周期分量的影响;大于5s时应计入散热的影响。
3、选用的低压断路器，短路电流不应小于低压断路器瞬时或短延时过电流脱扣器整定电流的1.3倍。
4、在线芯截面减小处、分支处或导体类型、敷设方式或环境条件改变后载流量减小处的线路，当越级切断电路不引起故障线路以外的一、二级负荷的供电中断，且符合下列情况之一时，可不装设短路保护：①配电线路被前段线路短路保护电器有效的保护，且此线路和其过负载保护电器能承受通过的短路能量;②配电线路电源侧装有额定电流为20a及以下的保护电器;(3)过负载保护1、配电线路的过负载保护，应在过负载电流引起的导体温升对导体的绝缘、接头、端子或导体周围的物质造成损害前切断负载电流。
十个供配电知识点总结
十个供配电知识点总结1. 供电系统的基本组成供电系统是由发电厂、变电站、输电线路和配电线路组成的。
发电厂负责发电，变电站将发电厂产生的电能升压输送到远距离，并在需要的地方进行降压，输电线路用于长距离输送电能，配电线路将电能输送到用户的用电设备上。
2. 电力的三相四线制电力系统采用三相四线制，即由三个相位导线和一个中性导线组成。
三相的电源可以提供更稳定的电能，并且可以通过合理的配线方式提供更大的电力容量。
3. 电力的传输与配送电力传输是指将发电厂产生的电能通过输电线路输送到远距离的地方，而电力配送则是指将输送过来的电能通过配电线路输送到用户的用电设备上。
4. 电能的计量与计费电能的计量是指对使用电能的用户进行计量，以确定使用的电能量及其费用。
通常采用电能表进行计量，不同的用户有不同的计费方式，如按度数计费或按容量计费等。
5. 电力系统的保护与控制电力系统的保护与控制是指通过各种保护装置和控制装置来保护电力系统的安全运行。
保护装置可以对电力系统中的故障情况进行检测并及时采取措施，以保护设备和人员的安全。
6. 电力系统的负荷特性电力系统的负荷特性是指电力系统在不同负荷条件下的运行特性。
负荷特性的变化对电力系统的运行有重要影响，因此需要对负荷特性进行分析和评估。
7. 电力系统的地线与接地电力系统中的地线是指为了保护人员和设备的安全而设置的一种特殊的导线。
而电力系统的接地则是为了确保电力系统的正常运行而设置的一种接地装置。
8. 电力设备的选型与安装在电力系统中，需要选择适合的电力设备，并正确地安装在合适的位置上。
选型与安装的不当可能会导致电力系统的故障，甚至造成严重的事故。
9. 电力系统的维护与检修电力系统需要定期进行维护与检修，以确保设备的正常运行。
维护与检修包括设备的清洁、检测设备的电气参数、检修设备的机械部件等。
10. 电力系统的节能与优化在电力系统中，需要采取一些措施来节约能源，并优化电力系统的运行。
注册供配电知识点总结
注册供配电知识点总结一、供电系统概述1、供电系统组成（1）发电厂：负责发电，一般有水电站、火电站、风电站等。
（2）输电系统：把发电厂产生的电能输送到用户处，主要由变电站、输电线路和连接设备组成。
（3）配电系统：将输电系统输送来的高压电能转变成低压电能，供给用户使用。
2、供电系统分类（1）交流供电系统：交流供电系统是以交流电为能源的供电系统。
（2）直流供电系统：直流供电系统是以直流电为能源的供电系统。
3、供电系统规划供电系统规划是指为了满足用户用电需求，合理确定供电系统的规模、结构、布局和发展方向，以促进电网的稳定运行和经济效益。
二、供电系统运行1、供电系统的稳定性供电系统的稳定性是指在外界扰动或内部失常作用下，保持系统电压、频率以及其他电气量在规定范围内的能力。
主要包括大气扰动、机械故障、电气故障等。
2、电能质量电能质量是供电系统对用户设备而言电源性能的一种特征。
它主要是指电压稳定、电压波动、电压暂降、电压暂升、电压谐波、电流不平衡、频率浮动等。
三、供电设备1、变压器变压器是一种通过电磁感应改变输电线路交流电压的设备。
根据其在供电系统中的位置和作用，可以分为发电厂变压器、主变压器、配电变压器等。
2、输电线路输电线路是连接发电厂、变电站和用户的输电设备，能够实现电能的输送。
根据其结构和电压等级的不同，可以分为架空线路和电缆线路，以及超高压、特高压、高压、中压和低压线路。
3、电缆电缆是一种用于输送电力或信号的装置。
根据其功能和结构，可以分为电能电缆和控制电缆。
4、开关设备开关设备是用于在电气设备中开关、控制和保护电路的设备。
根据其作用和功能，可以分为高压开关、中压开关、低压开关、断路器、隔离开关、接地开关等。
5、配电设备配电设备是用于将输电系统输送来的高压电能进行转变和分配的设备，主要包括配电变压器、高低压开关柜、配电柜等。
四、供电系统保护1、供电系统保护的目的保护是指利用保护装置对电力设备进行动作使得设备在电气故障发生时迅速切除故障部分并保护其余电气设备免受损害的措施。
消防用电设备供配电系统知识点汇总
一、供配电系统的设置检查（1）配电装置检查消防用电设备的配电装置，应设置在建筑物的电源进线处或配变电所处，应急电源配电装置要与主电源配电装量分开设置。
如果由于地域所限。
无法分开设置而需要并列布置时，其分界处要设置防火隔断。
（2）启动装置检查当消防用电负荷为一级时，应设置自动启动装置，并在主电源断电后30s内供电；当消防用电负荷为二级且采用自动启动方式有困难时，可采用手动启动装置。
（3）自动切换功能检查消防控制室、消防水泵房、防烟排烟风机房的消防用电设备及消防电梯等的供电设备，应在其配电线路的最末一级配电箱处设置自动切换装置。
水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。
二、消防用电设备供电线路的敷设检查消防配电线路应满足火灾时连续供电的需要，其敷设应符合相应的要求。
（1）消防配电干线宜按防火分区划分，消防配电支线不宜穿越防火分区。
（2）明敷时（包括敷设在吊顶内），应穿金属导管或采用封闭式金属槽盒保护，金属导管或封闭式金属槽盒应采取防火保护措施（如包覆防火材料或涂刷防火涂料）；当采用阻燃或耐火电缆并敷设在电缆井、沟内时，可不穿金属导管或采用封闭式金属槽盒保护；当采用矿物绝缘类不燃性电缆时，可直接明敷。
（3）暗敷时，应穿管并应敷设在不燃性结构内且保护层厚度不应小于30mm。
（4）消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内；确有困难需敷设在同一电缆井、沟内时，应分别布置在电缆井、沟的两侧，且消防配电线路应采用矿物绝缘类不燃性电缆。
三、消防用电设备供电线路防火封堵检查（一）防火封堵部位检查消防用电设备供电线路在电缆隧道、电缆桥架、电缆竖井、封闭式母线、槽盒安装等处时，在下列情况下应采取防火封堵措施∶（1）穿越不同的防火分区。
（2）沿竖井垂直敷设穿越楼板处。
（3）管线进出竖井处。
（4）电缆隧道、电缆沟、电缆间的隔墙处。
（5）穿越建筑物的外墙处。
（6）至建筑物的入口处，至配电间、控制室的沟道入口处。
供配电系统知识点整理

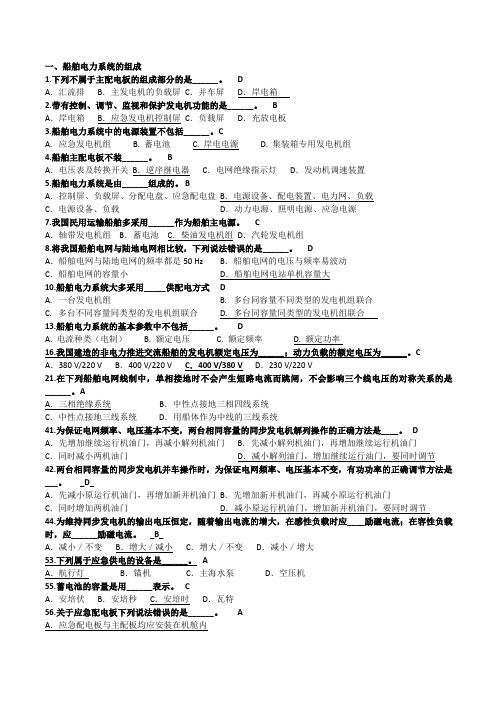

D．当大应急起动成功后，小应急应自动退出
73.铅蓄电池充电终了的标志是______。 C
______。A
A．三相绝缘系统
B．中性点接地三相四线系统
C．中性点接地三线系统 D．用船体作为中线的三线系统
41.为保证电网频率、电压基本不变，两台相同容量的同步发电机解列操作的正确方法是____。 D
A．先增加继续运行机油门，再减小解列机油门 B．先减小解列机油门，再增加继续运行机油门
C．同时减小两机油门
A．舵机
B．临时应急照明 C．应急空压机 D．应急消防泵
59.一旦主电网失电,应急发电机应在______内，______起动，并______合闸投入供电。 D
A．20 s，自动，自动 B．30 s，自动，人工 C．20 s，人工，自动 D．30 s，自动，自动
60.为防止发生应急电源和主电源同时并联投入供电，故要求应急发电机和主发电机之间有____环节。A
C. 额定频率
D. 额定功率
16.我国建造的非电力推进交流船舶的发电机额定电压为______；动力负载的额定电压为______。C
A．380 V/220 V B．400 V/220 V C．400 V/380 V D．230 V/220 V
21.在下列船舶电网线制中，单相接地时不会产生短路电流而跳闸，不会影响三个线电压的对称关系的是
A. 应急发电机组 B. 蓄电池 C. 岸电电源 D. 集装箱专用发电机组
4.船舶主配电板不装______。 B
A．电压表及转换开关 B．逆序继电器 C．电网绝缘指示灯 D．发动机调速装置
5.船舶电力系统是由______组成的。 B
A．控制屏、负载屏、分配电盘、应急配电盘 B．电源设备、配电装置、电力网、负载
消防供配电系统常考知识点
消防供配电系统常考知识点一、供电负荷等级1. 一级负荷供电1）建筑高度大于50m的乙、丙类厂房和丙类仓库。
2）一类高层民用建筑。
2. 二级负荷供电1）室外消防用水量大于30L/s的厂房（仓库）。
2）室外消防用水量大于35L/s的可燃材料堆场、可燃气体储罐（区）和甲、乙类液体储罐（区）。
3）粮食仓库及粮食筒仓。
4）二类高层民用建筑。
5）座位数超过1500个的电影院、剧场，座位数超过3000个的体育馆，任一层建筑面积大于3000㎡的商店和展览建筑，省（市）级及以上的广播电视、电信和财贸金融建筑，室外消防用水量大于25L/s的其他公共建筑。
3. 除规范规定应按一级或二级负荷供电的场所外，建筑物、储罐（区）和堆场等的消防用电可按三级负荷供电。
二、供电要求1. 一级负荷供电要求1）一级负荷供电应由两个电源供电。
2）当一个电源发生故障时，另一个电源不应同时受到破坏。
3）一级负荷中特别重要的负荷，除由两个电源供电外，还应增设应急电源，并严禁将其他负荷接入应急供电系统。
应急电源可以是独立于正常电源的发动机组、供电网中独立于正常电源的专用的馈电线路、蓄电池或干电池。
以下供电方式可视为一级负荷供电：1）电源来自一个区域变电站，同时另设一台自备发电机组。
2）电源来自两个区域变电站（电压在35kV及以上）。
3）电源来自两个不同的发电站。
2. 二级负荷供电要求1）二级负荷的供电系统要尽可能采用两回路供电。
2）在负荷较小或地区供电条件较困难的条件下，允许有一回路6kV以上专线架空线或电缆供电。
当采用架空线时，可为一回路架空线供电；当用电缆线路供电时，由于电缆发生故障恢复时间和故障点排查时间长，故应采用两根电缆组成的线路供电，且每根电缆均应能承受100%的二级负荷。
3. 三级负荷供电1）三级消防用电设备采用专用的单回路电源供电，并在其配电设备上设有明显标志。
其配电线路和控制回路应按照防火分区进行划分。
4. 备用电源要求1）消防备用电源通常有三种：独立于工作电源的带电回路、柴油发电机、应急供电电源（EPS）。
建筑电气供配电知识点总结
建筑电气供配电知识点总结一、建筑电气供配电系统概述建筑电气供配电系统是建筑物内部用电系统的总称，是建筑物内电气设备的供电和配电系统。
它对建筑物内部各种用电设备进行供电和保障用电安全，是建筑物正常运行所必需的基础设施之一。
建筑电气供配电系统主要包括以下几个部分：1. 供电系统：即外部电力供应系统，由电力公司通过变电站向建筑物供电。
2. 配电系统：将外部供电引入建筑物内各用电设备的系统。
3. 用电系统：建筑物内部的各种用电设备及其电气安装系统。
二、建筑电气供配电系统的构成1. 供电系统（1）变电站：由电力公司建设和维护，将高压电力通过变压器转换成低压电力，供给建筑物用电系统。
（2）高压线路：将变电站产生的高压电力输送到建筑物周围。
（3）低压线路：将高压电力通过变压器转换成低压电力，然后从低压线路引入建筑物内。
2. 配电系统（1）主配电室：接收外部供电，并进行线路选择和分支布置，然后引出到建筑物内各用电系统。
（2）配电盘：将主配电线路分支引入各个用电系统中，同时在配电盘上进行配电保护和控制。
3. 用电系统（1）照明系统：包括室内和室外的照明系统，保证建筑物内部的照明需求。
（2）动力系统：包括各种电动机、特种用电设备等，用于驱动机械设备和特殊用途。
（3）控制系统：包括各种自动化控制系统，用于对建筑设备进行控制和监测。
三、建筑电气供配电系统的保护和控制1. 过载保护：用于防止电路因过大的负荷电流而发生过热，造成电线或设备损坏甚至引发火灾。
2. 短路保护：用于在电路发生短路时迅速切断电流，防止发生火灾危险。
3. 接地保护：用于保护设备和人员不受到电击伤害，将电气设备的金属外壳或导体与大地连接，使设备外壳保持接地状态。
4. 漏电保护：用于检测和切断漏电电流，防止人身触电事故。
5. 过压保护：用于防止外部电力供应系统突发高压冲击到建筑内部电气设备，造成设备损坏。
四、建筑电气供配电系统的设计和施工1. 设计原则：建筑电气供配电系统的设计应符合国家电气标准和建筑规范，同时考虑建筑物的用电需求和安全要求。
注册电气工程师供配电系统知识点
注册电气工程师供配电系统知识点供配电系统是电力系统中非常重要的组成部分，它直接关系到电能的分配和使用的安全性、可靠性和经济性。
对于注册电气工程师来说，掌握供配电系统的相关知识是至关重要的。
下面就为大家详细介绍一下注册电气工程师供配电系统的一些重要知识点。
一、电力负荷计算电力负荷计算是供配电系统设计的基础，其目的是确定设备容量、选择导线和电缆截面、选择电器设备以及确定供电方案等。
常见的负荷计算方法有需要系数法、利用系数法和单位面积功率法等。
需要系数法是最为常用的一种方法，它根据设备的性质和运行情况，乘以相应的需要系数来计算设备的计算负荷。
例如，对于多台同类设备，其计算负荷等于设备容量之和乘以需要系数。
利用系数法则是通过设备的平均负荷和最大负荷之间的关系来计算负荷，它考虑了设备的负载特性和工作制度，计算结果相对较为准确，但计算过程较为复杂。
单位面积功率法适用于民用建筑等场所，根据建筑物的面积和单位面积的功率指标来估算负荷。
在进行负荷计算时，还需要考虑同时系数和负荷系数，以准确反映实际的负荷情况。
二、短路电流计算短路是电力系统中常见的故障之一，短路电流的计算对于选择电器设备、校验继电保护装置和确定母线的短路稳定性等具有重要意义。
短路电流计算需要首先确定短路点和短路类型，常见的短路类型有三相短路、两相短路、单相短路和两相接地短路等。
然后，根据电力系统的参数和短路点的位置，计算短路电流的周期分量和非周期分量。
在计算短路电流时，需要考虑电力系统的阻抗，包括电源阻抗、变压器阻抗和线路阻抗等。
阻抗的计算通常采用标幺值法，将各个参数都化为标幺值进行计算，这样可以简化计算过程。
三、供配电系统的接线方式供配电系统的接线方式直接影响到系统的可靠性、灵活性和经济性。
常见的接线方式有放射式、树干式和环式。
放射式接线的特点是每个负荷都由独立的线路供电，可靠性高，但投资较大。
适用于对供电可靠性要求较高的场所，如重要的车间、大型设备等。
供配电系统重点整理
供配电重点整理（有一些地方没听到）第一章：注意要会例题1-1、1-2第三节：4个额定电压波动了解，电网谐波了解，三相不平衡度的求法（稍微重点）第四节：注意红字所给的定义（注意TN系统，TT、IT系统了解）第二章：第一节：电力负荷分级，工作制、年负荷相关计算（需要系数、*二项式）第三节：一般不考大题，简单的计算要会第四节：无功补偿的概念其他的了解第三章：第一节：短路概念与形式第第三节：两种计算方法就了解简单的计算就好第四节：了解效应、稳定度概念第四章：第一节：了解红字第二节：了解分类，一定要会变压器的台数容量选择原则第三节：了解概念与如何选择第四节：了解概念（比较重要高压隔离开关，了解断路器功能），高压设备的选择检验了解第五节：了解低压断路器第六节：了解第七节：了解一般原则（红框）第五章：第一节：高压线路的接线的优缺点第二节：架空结构（看一下，导线之类的基本定义），电缆线路了解（绝缘导线要清楚）第三节：按经济电流-------了解第四节：了解第六章：第一节：要知道任务与要求第二节、第三节、第四节、第五节：了解（限过电流-与反时---比较）第六节：了解差动保护基本原理，气体保护红字第七章：第一节：回路分类了解第二节：了解第四节：了解第八章：第一节：过电压了解（雷的形成没必要了解）（避雷器了解）（防雷措施）（防雷类别）第二节：（二）（三）了解（四）关注一下；三、接地体的利用；了解；六等电位联结了解漏电流保护了解第三节：了解概念第九章：第三节：了解第十章：第一节：了解光、光通量、光强、照度、亮度、性能（反射比）、（五）第二节：（二）了解第三节：了解质量，不要求计算整理人：徐鹏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供配电考点大全考试必过神器关注X超脱凡尘X1．由电力系统加上发电厂的动力部分及其热能系统和热能用户组成的电能与热能的整体称作动力系统。
电力系统是动力系统的一部分，由一个发电厂的发电机及配电装置、变电站、输配电线路及用户的用电设备组成。
电力网是电力系统的一部分，由各类变电站和各种不同电压等级的线路连接起来组成的统一网络，其作用是输送和分配电能。
2．枢纽变电所的一次电压通常为330kV和500kV，二次电压为220kV或110kV。
而一般变电所的一次电压大多是110kV，二次电压为10kV或以下等级。
3．在电力系统中，中性点工作接地方式有：中性点直接接地、中性点经消弧线圈接地和中性点不接地三种。
4．电压和频率是衡量电能质量的两个重要指标。
5．用户对供配电系统的基本要求是经济性、安全性和可靠性。
6．电力变压器主要由铁心、线圈、油箱、储油柜以及绝缘套管、分接开关和气体继电器等组成。
7．高压熔断器是用来防止高压电气设备发生短路和长期过载的保护元件，是一种结构简单，应用最广泛的保护电器。
8．高压隔离开关主要用于隔断高压电源，以保证其他设备和线路的安全检修。
高压负荷开关则主要用于10kV配电系统接通和分断正常的负荷电流。
9．高压开关电器中熄灭电弧的基本方法有磁吹法、油吹法、真空灭弧法和六氟化硫灭弧法。
10．高压开关柜在电气和机械联锁上采取的“五防”内容有：①防止误合闸、误分断断路器；②防止带负荷分、合隔离开关；③防止向已经接地的部位送电；④防止带电挂接地线；⑤防止误入带电间隔。
11．变配电所对电气主接线的设计一般从可靠性、灵活性和经济性等方面进行评价。
12．供配电系统中的电气主接线中，通常配置的电气设备有高压隔离开关、接地开关和接地器、避雷器、阻波器、耦合电容器、电流、电压互感器等。
15．根据P＝UIcosΦ可知，若电力网的电压和输送的功率一定时，提高电力网的功率因数cosΦ，线路电流就会减少，从而减少了线路上的功率损耗，提高功率因数的方法通常有两种措施：①合理地选择调整异步电动机的运行，提高用户的功率因数（自然补偿法）；②利用并联补偿装置提高用户的功率因数（人为补偿法）。
16．变配电所常用的防误装置有机械闭锁、电气闭锁、电磁闭锁、红绿牌闭锁、电脑闭锁等。
17．使电气设备从一种状态转换到另一种状态的过程称为倒闸，此过程中进行的操作叫做倒闸操作。
18．负荷曲线是表征电力负荷随时间变动情况的一种图形，反映了用户用电的特点和规律。
负荷曲线按负荷的功率性质不同，分有功负荷和无功负荷曲线；按时间单位的不同，分日负荷曲线和年负荷曲线；按负荷对象不同，分用户，车间或某类设备负荷曲线。
与负荷曲线有关的物理量有：年最大负荷和年最大负荷利用小时和平均负荷和负荷系数。
19．高低压熔断器、高压负荷开关、高低压断路器和低压刀开关需校验断流能力。
20．高层建筑物按其名称可分为居住建筑和公共建筑，其中居住建筑中19层和19层以上的高级住宅分为一类建筑；10~18层的普通住宅称为二类建筑。
公共建筑包括医院、百货楼、展览楼、财贸金融楼、电信楼、广播楼、省级邮政楼、高级旅馆、重要办公楼、科研楼、图书馆、档案楼等。
这些公共建筑中若建筑高度超过50m，可视为一类建筑；如果建筑高度不超过50m，就属于二类建筑。
21．高层民用建筑的用电负荷分为三级：一类建筑的消防用电设备为一级负荷；二类建筑的消防用电设备为二类负荷；一、二类建筑中，非消防电梯为二类负荷，其余为三类负荷。
22．高层建筑物的变电所一般设在主体建筑物内，也可设在裙房内。
二、问答题2．热电厂和凝汽式电厂有什么不同？这类火力发电厂通常建在哪些地方？答：凝汽式电厂和热电厂都属于火电厂。
多数凝汽式电厂一般建在煤矿、煤炭基地附近，或建在铁路交通便利的地方，这类火电厂发出来的电能，通过高压输电线路送到负荷中心，仅向用户供出电能。
热电厂则不仅向用户供电，同时还向用户供蒸汽或热水。
由于供热距离不宜太远，所以热电厂多建在城市和用户附近。
3．我国工矿企业用户的供配电电压通常有哪些等级？答：我国工矿企业用户的供配电电压有高压和低压两种，高压供电通常指6～10kV及以上的电压等级。
中、小型企业通常采用6～10kV的电压等级，当6kV用电设备的总容量较大，选用6kV就比较经济合理；对大型工厂，宜采用35～110kV电压等级，以节约电能和投资。
低压供配电是指采用1kV及以下的电压等级。
大多数低压用户采用380/220V的电压等级，在某些特殊场合，例如矿井下，因用电负荷往往离变配电所较远，为保证远端负荷的电压水平，要采用660V电压等级。
5．对供配电系统的布置有哪些方面的要求？答：对供配电系统的布置要求包括：①便于运行维护和检修：值班室一般应尽量靠近高低压配电室，特别是靠近高压配电室，且有直通门或与走廊相通。
②运行要安全：变压器室的大门应向外开并避开露天仓库，以利于在紧急情况下人员出入和处理事故。
门最好朝北开，不要朝西开，以防“西晒”。
③进出线方便：如果是架空线进线，则高压配电室宜位于进线侧。
户内供配电的变压器一般宜靠近低压配电室。
④节约占地面积和建筑费用：当供配电场所有低压配电室时，值班室可与其合并。
但这时低压电屏的正面或侧面离墙不得小于3m。
⑤高压电力电容器组应装设在单独的高压电容器室内，该室一般临近高压配电室，两室之间砌防火墙。
低压电力电容器柜装在低压配电室内。
⑥留有发展余地，且不妨碍车间和工厂的发展。
在确定供配电场所的总体布置方案时应因地制宜，合理设计，通过几个方案的技术经济比较，力求获得最优方案。
8．PGL低压配电屏适用哪些场合使用？答：PGL型低压配电屏一般作为发电厂、变电站、工矿企业的动力配电及照明供电设备上使用，同时也适用于交流50Hz、额定工作电压不超过380V，额定工作电流1600A及以下的低压配电系统中。
9．常见的典型电气主接线方式包括哪些？单母线分段接线有何特点？答：常见的典型电气主接线方式包括单母线接线、单母线分段接线、双母线接线、双母线带旁母接线、桥式接线等。
其中单母线分段接线的特点是：分段后母线和母线隔离开关可分段轮流检修。
对重要用户，可从不同母线段引双回路供电。
当一段母线发生故障、任一连接元件故障和断路器拒动时，由继电保护动作断开分段断路器，将故障限制在故障母线范围内，非故障母线继续运行，整个配电装置不会全停。
10．比较放射式与树干式供配电接线的优缺点，并说明其适用范围。
答：放射式接线的特点是每个负荷由一单独线路供电，因此发生故障时影响范围小，可靠性高，控制灵活，易于实现集中控制，缺点是线路多，所用开关设备多，投资大，因此这种接线多用于供电可靠性要求较高的设备。
树干式接线的特点是多个负荷由一条干线供电，采用的开关设备较少，但干线发生故障时，影响范围较大，所以供电可靠性较低，且在实现自动化方面适应性较差。
这种接线方式比较适用于供电容量较小，而分布较均匀的用电设备组。
11．车间的低压电力线路主要有哪些接线方式？通常哪种方式应用最普遍？为什么？答：车间的低压电力线路主要有放射式接线、树干式接线、变压器干线式接线、环形接线和链式接线等方式。
通常变压器-干线式接线方式主要应用于设备位置经常调整的机械加工车间。
因为这种接线方式在变压器低压侧不设低压配电屏，只在车间墙上装设低压断路器。
总干线采用载流量很大的母线，贯穿整个车间，再从干线经熔断器引至各分支线，这样大容量的设备可直接在总干线上，而小容量设备则接在分干线上，因此，非常灵活的适应设备位置的调整。
12．通常架空导线选用什么类型的导线？这种类型的导线按其结构不同可分为哪两种形式？工厂中最常用的是哪一种？在机械强度要求较高的35kV及以上架空线路多采用哪种绞线？答：架空导线通常选用裸导线，按其结构不同可分为单股线和多股绞线。
绞线又有铜绞线、铝绞线和钢芯铝绞线之分。
在工厂中最常用的是铝绞线；在机械强度要求较高的35kV及以上架空线路多采用钢芯铝绞线。
13．供配电系统继电保护的基本要求有哪些？何谓选择性动作？什么是灵敏度？答：供配电系统对继电保护的要求有四点：选择性、速动性、灵敏度和可靠性。
其中选择性动作是指能挑选故障元件的能力。
当供配电系统发生短路故障时，继电保护装置动作，只切除故障元件，并使停电范围最小，以减小故障停电造成的损失。
灵敏性是指在保护范围内发生故障或不正常工作状态时，保护装置的反应能力。
15．对断路器运行操作的要求有哪些？答：对断路器运行操作的要求有：①严禁将拒绝跳闸的断路器投入运行。
②禁止将有严重缺油，严重漏油或严重漏气的断路器投入运行。
③电动合闸时，应监视直流屏电流表的摆动情况，以防烧坏合闸线圈。
④电动跳闸时，若发现绿灯不亮，红灯已灭，应立即拔掉短路器操作回路控制保险，以防烧坏跳闸线圈。
⑤断路器合闸后，因拉杆断裂造成一相未合闸，造成缺相运行时，应立即停止运行。
16．提高功率因数进行无功功率补偿有什么意义？无功补偿有哪些方法？答：工厂中的电气设备绝大多数都是感性的，因此功率因数偏低。
若要充分发挥设备潜力、改善设备运行性能，就必须考虑用人工补偿方法提高工厂的功率因数。
提高功率因数进行无功功率的补偿方法有：①提高自然功率因数。
包括合理选择电动机的规格、型号，防止电动机空载运行，保证电动机的检修质量，合理选择变压器的容量以及交流接触器的节电运行等。
②人工补偿法。
包括在感性线路两端并联电容器和采用同步电动机补偿法。
17．在低压断路器的选择中，为什么过流脱扣器的动作电流要与被保护的线路相配合？答：低压断路器的选择不仅要满足选择电气设备的一般条件，而且还要满足正确实现过电流、过负荷及失压等保护功能的要求。
并且还应考虑是否选择电动跳、合闸操作机构。
为保证前后两低压断路器之间能选择性动作，前一级低压断路器宜采用带短延时的过流脱扣器，后一级低压断路器则应采用瞬时过流脱扣器，而且动作电流也是前一级大于后一级，至少前一级的动作电流不小于后一级动作电流的1.2倍。
对于非重要负荷，保护电器可允许无选择性动作。
19．火灾报警装置设置有哪些规定？火灾探测器的分类有哪些？对火灾探测器的选择有哪些要求？答：火灾报警装置的设置规定需设置火灾应急广播的火灾自动报警系统，还要包括装设火灾警报装置，其控制程序应是：警报装置在火灾确认后，采用手动或自动的控制方式统一对火灾相关区域发送警报，在规定的时间内停止警报装置工作，迅速联动火灾应急广播及向人们播放疏散指令。
火灾警报装置的设置位置，应与手动火灾报警按钮的位置相同，其墙面安装高度为距离地面1.8m处。
火灾探测器根据监测的火灾特性不同，可分为感烟、感温、感光、复合和可燃气体等五种类型。
火灾探测器的选择应符合下列要求：①对火灾初期有阴燃阶段，产生大量的烟和少量的热，很少或没有火焰辐射的场所，应选择感烟探测器。
