热加工裂纹产生原因分析
真空热处理开裂的原因

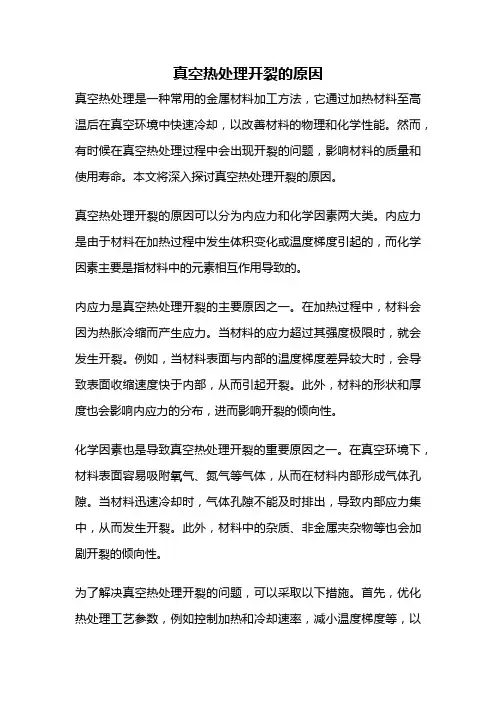

真空热处理开裂的原因真空热处理是一种常用的金属材料加工方法，它通过加热材料至高温后在真空环境中快速冷却，以改善材料的物理和化学性能。
然而，有时候在真空热处理过程中会出现开裂的问题，影响材料的质量和使用寿命。
本文将深入探讨真空热处理开裂的原因。
真空热处理开裂的原因可以分为内应力和化学因素两大类。
内应力是由于材料在加热过程中发生体积变化或温度梯度引起的，而化学因素主要是指材料中的元素相互作用导致的。
内应力是真空热处理开裂的主要原因之一。
在加热过程中，材料会因为热胀冷缩而产生应力。
当材料的应力超过其强度极限时，就会发生开裂。
例如，当材料表面与内部的温度梯度差异较大时，会导致表面收缩速度快于内部，从而引起开裂。
此外，材料的形状和厚度也会影响内应力的分布，进而影响开裂的倾向性。
化学因素也是导致真空热处理开裂的重要原因之一。
在真空环境下，材料表面容易吸附氧气、氮气等气体，从而在材料内部形成气体孔隙。
当材料迅速冷却时，气体孔隙不能及时排出，导致内部应力集中，从而发生开裂。
此外，材料中的杂质、非金属夹杂物等也会加剧开裂的倾向性。
为了解决真空热处理开裂的问题，可以采取以下措施。
首先，优化热处理工艺参数，例如控制加热和冷却速率，减小温度梯度等，以降低内应力的产生。
其次，可以通过添加合适的合金元素来改善材料的抗开裂性能。
此外，定期清理真空炉腔和炉具，以减少化学因素对开裂的影响。
总结起来，真空热处理开裂是由于内应力和化学因素导致的。
为了避免开裂问题，需要优化热处理工艺参数，控制内应力的产生，并注意材料中的杂质和非金属夹杂物对开裂的影响。
只有这样，才能确保真空热处理的质量和效果，提高材料的性能和使用寿命。
焊接热裂纹的产生原因及防止方法
焊接热裂纹的产生原因及防止方法一、热裂纹产生的原因分析1、焊缝中杂质和拉应力的存在因为焊缝中的杂质在焊缝结晶过程中会形成低熔点结晶。
原因是低熔点共晶物的存在.结晶时被推挤到晶界上，形成液态薄膜，凝固收缩时焊缝金属在拉应力作用下,液态薄膜承受不了拉应力而形成裂纹。
热裂纹就轻易在焊缝金属中产生.所以要控制焊缝金属杂质的含量，减少低熔点共晶物的天生。
同时由此可见结晶裂纹的产生是低熔点共晶体和焊接拉应力共同作用的结果，二者缺一不可。
低熔点共晶体是产生结晶裂纹的内因，焊接拉应力是产生结晶裂纹的外因。
2、焊缝终端部位温度的变化埋弧焊焊接时,当焊接热源靠近纵焊缝的终端部位时,焊缝端部正常的温度场将发生变化,越靠近终端其变化越大.由于引弧板的尺寸远比筒体小,其热容量也小得多,而熄弧板与筒体之间只靠定位焊连接,故可视为大部门不连续.所以终端焊缝部位的传热前提是很差的,致使该部位局部温度升高,熔池外形发生变化,熔深也将随之变大,同时熔池在高温下停留的时间也变长,熔池凝固的速度变慢,尤其当熄弧板尺寸过小、熄弧板与筒体之间的定位焊缝过短、过薄时更为明显. 焊缝外形对结晶裂纹的形成有显著的影响。
熔宽与熔深比小易形成裂纹，熔宽与熔深比大抗结晶裂纹性较高。
3、焊接线能量的影响因为埋弧焊所采用的焊接热输入量往往比其他焊接方法要大得多,焊接线能量的大小直接影响到焊缝的成形，而焊缝的成形外形又直接决定着焊缝凝固后的晶粒分布和低熔点共晶体的存在位置及受力情况，因而对结晶裂纹产生与否影响较大。
另外,焊缝的横向收缩量远比间隙的张开量要小,使终端部位的横向拉伸力比其他焊接方法要大.这对开坡口的中厚板和不开坡口的较薄板尤为明显.4、其他情况如存在强制装配,装配质量不符合要求.二、焊缝裂纹的性质及特点终端裂纹形成的部位有时为终端,有时为距终端四周地区150mm 范围内,有时为表面裂纹,有时为内部裂纹,而大多数情况是发生在终端四周的内部裂纹.裂纹与焊缝的波纹线相垂直，露在焊缝表面的有显著的锯齿外形。
再热裂纹产生机理影响因素及防治措施
再热裂纹产生机理影响因素及防治措施定义：焊后再加热消除应退火高温工作时500—600℃过程中产生裂纹称再热裂纹。
一、 再热裂纹的特征1、 热裂纹产生部位：近缝区的粗晶区，止裂于细晶区，沿晶间开裂，裂纹大部分晶间断裂，沿熔合线方向在奥氏体粗晶粒边界发展2、 产生再热裂纹具有敏感的温度范围，一般在500～700℃低于500或高于700℃，再加热不易出现再热裂纹3、 有大量的内应力存在，及应集中，在大拘束度的厚件或应力集中部位易产生再热裂纹4、 易产生在具有沉淀强化作用的钢材中。
如含Cr 、Mo 、V 等能形成碳化物沉淀相的低合金钢，易产生再热裂纹。
普通碳素钢和固溶强化的金属材料不发生。
裂纹产生，晶界滑动→微裂→扩展→裂纹二、 产生机理1、 一般条件()临c εε≥产生裂纹e —产生裂纹的晶界微观局部的实际塑性变形量e c ：产生裂纹的晶界微观局部的最大塑性形变能力 e 实际塑性应变：接头的残余应力经再加热产生应力松驰而引起，与接头的拘束度残余应力，应力集中有关。
c 晶界的塑性形变能力：与晶界的聚合强度（结合力），蠕变抗力，晶粒大小有关。
公式含义是若实际的塑性变形量超过最大塑性变形能力时，产生裂纹。
再热裂纹是由于晶界优先滑动导致纹成核而发生和发展的，也就是说在焊后热处理过程中，晶界处于相对弱化的状态，而晶内则处于相对强化状态。
2、 再热裂纹产生机理1）、晶界杂质析集弱化说 ①晶界析集P 、S 、n b S S 、 ②硼化物沿晶析集2）、二次沉淀理论 晶内沉淀强化在焊后加热中，晶内产生二次沉淀相，使晶内变形抗力增强，使形变向晶界集中，同时晶界由于粗大碳化物吸出合金元素？化，以及脆性杂质偏析，而大大弱化了。
上述两方面原因促成变形主要在晶界进行，当晶界实际塑性变形量大于它的临界变形能力时，导致晶界开裂。
①具有沉淀强化的元素只有与C 亲和力较强的元素才能起到沉淀强化e n r b r i F M C M W V N Z T 、、、、、、、、0C 化物稳定性②焊接高温时过热区合金元素全部溶入A 中，A 长大③焊后冷却由于冷却速度快，合金元素以过饱和形式溶入在F 中，渗碳体C F e 3，一般出现在位错、空位、缺陷等处。
热裂纹产生的条件
热裂纹产生的条件
热裂纹产生的条件有以下几个：
1. 热应力：热裂纹是由于材料在高温下受到热应力而产生的。
当材料在高温下存在温度梯度，即不同部分的温度不一样时，会引起材料的热膨胀或收缩，从而产生内部应力。
如果这个应力超过了材料的抗拉强度，就会形成热裂纹。
2. 温度梯度：热裂纹的形成需要存在温度梯度。
温度梯度是指在材料内部或表面，不同位置的温度差异。
温度梯度的存在会引起材料的热应力，从而导致热裂纹的产生。
3. 材料的热性能：材料的热传导性能和热膨胀系数等热性能对热裂纹的产生有重要影响。
不同材料在高温下的热传导性能不同，会导致温度梯度的形成程度不同，进而影响热裂纹的产生。
4. 工艺参数：工艺参数，如冷却速率、热处理温度和时间等，也会影响热裂纹的产生。
不当的工艺参数会导致材料在热处理过程中产生较大的温度梯度，从而引发热裂纹。
总之，热裂纹的产生需要同时满足热应力、温度梯度、材料的热性能和工艺参数等条件。
只有在这些条件下，才会引发热裂纹的生成。
冷热裂纹形成机理影响因素防治措施

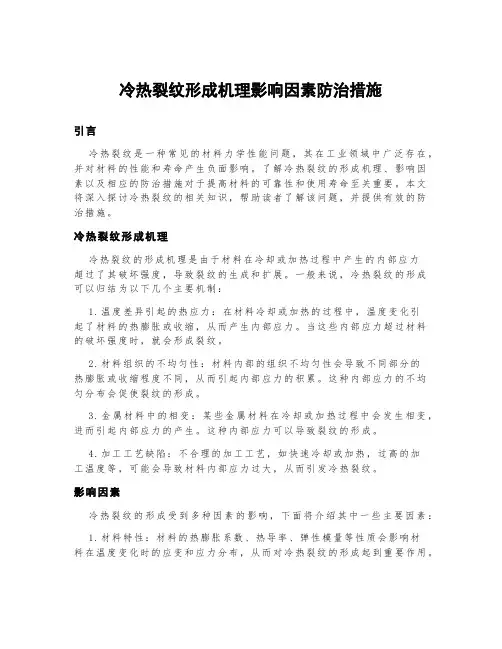

冷热裂纹形成机理影响因素防治措施引言冷热裂纹是一种常见的材料力学性能问题，其在工业领域中广泛存在，并对材料的性能和寿命产生负面影响。
了解冷热裂纹的形成机理、影响因素以及相应的防治措施对于提高材料的可靠性和使用寿命至关重要。
本文将深入探讨冷热裂纹的相关知识，帮助读者了解该问题，并提供有效的防治措施。
冷热裂纹形成机理冷热裂纹的形成机理是由于材料在冷却或加热过程中产生的内部应力超过了其破坏强度，导致裂纹的生成和扩展。
一般来说，冷热裂纹的形成可以归结为以下几个主要机制：1.温度差异引起的热应力：在材料冷却或加热的过程中，温度变化引起了材料的热膨胀或收缩，从而产生内部应力。
当这些内部应力超过材料的破坏强度时，就会形成裂纹。
2.材料组织的不均匀性：材料内部的组织不均匀性会导致不同部分的热膨胀或收缩程度不同，从而引起内部应力的积累。
这种内部应力的不均匀分布会促使裂纹的形成。
3.金属材料中的相变：某些金属材料在冷却或加热过程中会发生相变，进而引起内部应力的产生。
这种内部应力可以导致裂纹的形成。
4.加工工艺缺陷：不合理的加工工艺，如快速冷却或加热，过高的加工温度等，可能会导致材料内部应力过大，从而引发冷热裂纹。
影响因素冷热裂纹的形成受到多种因素的影响，下面将介绍其中一些主要因素：1.材料特性：材料的热膨胀系数、热导率、弹性模量等性质会影响材料在温度变化时的应变和应力分布，从而对冷热裂纹的形成起到重要作用。
2.加工工艺：加工工艺的合理性直接关系到冷热裂纹的形成。
材料的加工温度、冷却速率、加热速率以及冷却或加热时所采用的手段等都会对冷热裂纹的发展起到影响。
3.材料结构：材料的晶体结构和晶粒尺寸也会影响冷热裂纹的形成。
晶体结构不完善或晶粒尺寸过大都会削弱材料的抗裂性能，增加冷热裂纹的发生风险。
4.环境条件：环境因素如湿度、氧化性、腐蚀性等也会对冷热裂纹的形成产生一定影响。
特别是在存在湿度和腐蚀性较高的环境中，冷热裂纹的形成更容易发生。
热裂纹和冷裂纹产生的原因
热裂纹和冷裂纹产生的原因一、热裂纹的特征热裂纹常发生在焊缝区，在焊缝结晶过程中产生的叫结晶裂纹，也有发生在热影响区中，在加热到过热温度时，晶间低熔点杂质发生熔化，产生裂纹，叫液化裂纹。
特征：沿晶界开裂（故又称晶间裂纹），断口表面有氧化色。
（2）热裂纹产生原因：①晶间存在液态间层焊缝：存在低熔点杂质偏析 } 形成液态间层热影响区：过热区晶界存在低熔点杂质②存在焊接拉应力（3）热裂纹的防止措施：①限制钢材和焊材的低熔点杂质，如S、P含量。
②控制焊接规范，适当提高焊缝成形系数（即焊道的宽度与计算厚度之比）枣焊缝成形系数太小，易形成中心线偏析，易产生热裂纹。
③调整焊缝化学成分，避免低熔点共晶物；缩小结晶温度范围，改善焊缝组织，细化焊缝晶粒，提高塑性，减少偏析。
④减少焊接拉应力⑤操作上填满弧坑1 / 2二、冷裂纹的形态和特征焊缝区和热影响区都可能产生冷裂纹，常见冷裂纹形态有三种冷裂纹形态 { 焊道下裂纹：在焊道下的热影响区内形成的焊接冷裂纹，常平行于熔合线发展焊指裂纹：沿应力集中的焊址处形成的冷裂纹，在热影响内扩展焊根裂纹：沿应力集中的焊缝根部所形成的冷裂纹，向焊缝或热影响发展a-焊道下裂纹； b-焊趾裂纹；c-焊根裂纹特征：无分支、穿晶开裂、断口表面无氧化色。
最主要、最常见的冷裂纹为延迟裂纹（即在焊后延迟一段时间才发生的裂纹-------因为氢是最活跃的诱发因素，而氢在金属中扩散、聚集和诱发裂纹需要一定的时间）。
（2）延迟裂纹的产生原因①焊接接头存在淬硬组织，性能脆化。
②扩散氢含量较高，使接头性能脆化，并聚集在焊接缺陷处形成大量氢分子，造成非常大的局部压力。
（氢是诱发延迟裂纹的最活跃因素，故有人将延迟裂纹又称氢致裂纹）③存在较大的焊接拉应力（3）防止延迟裂纹的措施①选用碱性焊条，减少焊缝金属中氢含量、提高焊缝金属塑性②减少氢来源枣焊材要烘干，接头要清洁（无油、无锈、无水）③避免产生淬硬组织枣焊前预热、焊后缓冷（可以降低焊后冷却速度）④降低焊接应力枣采用合理的工艺规范，焊后热处理等⑤焊后立即进行消氢处理（即加热到250℃，保温2～6左右，使焊缝金属中的扩散氢逸出金属表面）。
热处理后产生纵向裂纹的原因
热处理后产生纵向裂纹的原因热处理就像给金属穿上一件“防弹衣”，让它们更坚固、更耐磨。
但是，有时候这件“衣服”没穿好，结果就出了问题，裂纹像一条条蛇一样爬了出来，让人一头雾水。
今天咱们就聊聊热处理后产生纵向裂纹的那些事儿，顺便调侃一下这些小问题背后的原因。
1. 热处理过程的温度控制1.1 温度过高首先，得说说温度的事。
热处理的时候，温度可得掌握得当。
想象一下，火锅煮得过猛，菜可就容易煮烂了。
这就像金属材料，在高温下，内部的晶格会变得不稳定，脆弱得跟纸一样。
这时候，一点小压力就可能引发裂纹，真是“一着不慎，满盘皆输”。
所以，温度过高绝对是裂纹出现的一大“幕后黑手”。
1.2 温度不均匀再来聊聊温度分布。
如果热处理的时候，温度像小孩子玩“捉迷藏”一样不均匀，那就麻烦了。
某些部位热得像在桑拿，另一些地方却冷得像冰箱，内外温差大得惊人。
这个时候，金属就会像被撕扯了一样，产生应力，纵向裂纹就趁机而入。
就像一场舞会，有的人跳得欢快，有的人却愣在一边，最后自然难以和谐。
2. 材料的特性2.1 金属的成分说到材料，咱们可不能忽视金属的成分。
不同的金属有不同的“脾气”，有些金属就是比较爱发脾气，容易在热处理过程中变得脆弱。
比如，某些合金在高温下会出现相变，结果让材料变得脆如鸡蛋，随便一碰就裂开。
这个时候，就得好好研究研究金属的特性，找到适合它的热处理方式，才能避免这一幕悲剧上演。
2.2 材料的缺陷再说说材料本身的缺陷。
有些金属在生产过程中就藏着小毛病，比如气孔、夹杂物等。
这些“隐患”就像小炸弹，等着你去引爆。
热处理时，这些缺陷在高温下可能会扩散，形成裂纹，搞得你措手不及。
所以，材料的“背景调查”非常重要，不能随随便便就“放行”。
3. 处理后的冷却速度3.1 冷却速度过快热处理完成后，冷却速度也是一个重要因素。
想象一下，你刚吃完热腾腾的火锅，外面一出冷风，手一抖就撒了满桌子，真是“惨不忍睹”。
金属也一样，如果冷却速度太快，就容易导致材料的内部应力过大，产生裂纹。
烧成裂纹产生的原因
烧成裂纹产生的原因烧成裂纹是指在高温下，材料表面出现裂纹现象。
这种现象在许多行业中都会出现，如冶金、航空航天、能源等领域。
烧成裂纹的产生原因主要有以下几点：1. 温度梯度：温度梯度是指材料在烧结过程中温度分布的不均匀性。
材料表面与内部的温度差异会导致热应力的产生，从而引起裂纹的形成。
温度梯度的大小与烧结工艺参数、材料的热导率等因素有关。
2. 热应力：热应力是指材料在烧结过程中由于温度变化而引起的内部应力。
在高温下，材料的热膨胀系数会发生变化，导致材料的尺寸发生变化。
当材料的尺寸变化受到限制时，就会产生热应力，从而引发裂纹的产生。
3. 冷却速率：冷却速率是指材料在烧结过程结束后，从高温到室温的冷却速度。
如果材料的冷却速率过快，就会导致材料内部的应力无法完全释放，从而产生裂纹。
冷却速率的大小与烧结工艺参数、材料的热导率等因素有关。
4. 微观结构：材料的微观结构也会影响烧成裂纹的产生。
例如，如果材料中存在着大量的缺陷、夹杂物或晶界等不均匀性，就会使材料在烧结过程中容易发生裂纹。
此外，材料的晶粒尺寸、晶界的稳定性等也会对烧成裂纹的产生起到一定的影响。
5. 材料性能：材料的性能也是影响烧成裂纹的重要因素。
例如，材料的抗拉强度、韧性、热膨胀系数等性能参数会直接影响材料在高温下的应力分布和承受能力，从而影响烧成裂纹的产生。
为了避免烧成裂纹的产生，可以采取以下措施：1. 优化烧结工艺：合理设置烧结工艺参数，如温度、时间、压力等，以减小温度梯度和热应力，降低裂纹的产生风险。
2. 控制冷却速率：合理控制材料的冷却速率，尽量避免过快的冷却，以允许材料内部的应力得到释放，减少裂纹的形成。
3. 提高材料质量：加强材料的制备过程控制，减少缺陷和夹杂物的存在，提高材料的均匀性和稳定性，从而减少烧成裂纹的风险。
4. 优化材料配方：通过调整材料配方，改变材料的微观结构，提高材料的抗热应力能力和韧性，从而减少烧成裂纹的产生。
烧成裂纹的产生是由于温度梯度、热应力、冷却速率、微观结构和材料性能等多种因素的综合作用所致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热加工裂纹产生原因分析
裂纹的种类纷繁多样：原材料裂纹、热处理裂纹、锻造裂纹等，让人头晕眼花。
如何识别它们便是一门很重要的课程，这样便于准确查找裂纹发生在哪一工序，有利于分析裂纹产生的原因。
首先,需对〃原材料裂纹"和〃锻造裂纹"先确定概念,对锻造后出现的裂纹，都应理解为"锻造裂纹〃，只不过，导致锻造裂纹产生的主要因素可以再分成：
1、原材料缺陷所致的锻造裂纹；
2、锻造工艺不当所致的锻造裂纹。
从裂纹宏观形态先进行大致区分，横向一般与母材无关，纵向裂纹需要结合裂纹形态与锻打工艺等结合分析。
裂纹两侧有脱碳，肯定是锻造过程中产生的，至于是原材料还是锻造工艺造成的，这就需要根据金相和工艺过程去分析。
对同一批次同种型号的工件，锻造裂纹基本都在一个位置，在显微镜下延伸比较浅，两边有脱碳。
而材料裂纹不一定在同一位置重复出现，显微镜下深浅不一。
多看多分析，还是有一定规律的。
材料裂纹多半是与材料纵向一致的。
而锻打裂纹有两种，一种是过热过烧造成的，裂纹附近有氧化脱碳现象。
还有一种是打冷铁也会造成发裂，这一种有晶格破坏撕裂的现象。
从金相上可以区别开来。
锻造的目的：
1、成形要求；
2、改善材料内部组织，细化晶粒，均匀元素成分与组织；
3、使材料更致密（锻合材料内部原有未暴露空气的缩孔或疏松等等），流线分布更合理；
4、通过合理的锻后热处理方式，为下道工序服务。
因此，锻造锻合原材料内部一定的缺陷是职责所在。
大型铸锻件往往是直接由钢锭锻压开始的，钢锭内部必然存在大量的冶铸缺陷，显然，合理的锻造，都可以将其中的所谓〃缺陷〃锻合。
所以，锻造工艺的合理性是决定锻件是否会开裂的主要原因。
当然，相对某一稳定的锻造工艺，如果事前对锻造前原材料提出明确的原材料缺陷等级控制要求的，当因原材料缺陷等级超出要求并在原锻造工艺下锻造出现的开裂现象，我们可以认作"原材料缺陷所致的锻造裂纹〃
裂纹问题具体问题具体分析，结合工艺过程分析，包括加热过程有没有保护气氛都应该考虑，锻造应该是把原材料裂纹锻打密合才对。
氧化皮通常致密是灰色的，制样过程造成的脏东西很疏松的颜色偏黑，高倍下一看就知道，实在无法分辨直接打能谱一定能分辨。
锻造裂纹
锻造裂纹一般在高温时形成，锻造变形时由于裂纹扩大并接触空气，故
在IoOX或500X的显微镜下观察,可见到裂纹内充有氧化皮，且两侧是脱碳的，组织为铁素体，其形态特征是裂纹比较粗壮且一般经多条形式存在，无明细尖端，比较圆纯，无明细的方向性，除以上典型形态外，
有时会出现有些锻造裂纹比较细。
裂纹周围不是全脱碳而是半脱碳。
典型的锻造裂纹示例：
边缘较多氧化物。
热处理裂纹
淬火加热过程中产生的裂纹与锻造加热过程形成的裂纹在性质和形态上有明显的差别。
对结构钢而言，热处理温度一般较锻造温度要低得多，即使是高速钢、高合金钢其加热保温时间则远远小于锻造温度。
由于热处理加热温度偏高，保温时间过长或快速加热，均会在加热过程中产生早期开裂。
产生沿着较粗大晶粒边界分布的裂纹；裂纹两侧略有脱碳组织，零件加热速度过快，也会产生早期开裂，这种裂纹两侧无明显脱碳，但裂纹内及其尾部充有氧化皮。
有时因高温仪器失灵，温度非常高，致使零件的组织极粗大，其裂纹沿粗大晶粒边界分布。
典型的淬火裂纹示例：
500X下,呈锯齿状，起始端裂纹宽，结束断裂纹细小至无,裂纹处未发现异常冶金夹杂，没有脱碳现象，裂纹呈锯齿状延伸，具有淬火裂纹的典型特征。
锻造裂纹与热处理裂纹产生原因
1、锻造裂纹产生原因：钢在锻造过程中，由于钢材存在表面及内部缺陷，
如发纹、砂眼、裂纹、夹杂物、皮下气泡、缩孔、白点和夹层等,都可能成为锻打开裂的原因。
另外，由于锻打工艺不良或操作不当，如过热、过烧或终锻温度太低，锻后冷却速度过快等，也会造成锻件开裂。
2、热处理裂纹产生原因：淬火裂纹是宏观裂纹，主要由宏观应力引起。
在实际生产过程中，钢制工件常由于结构设计不合理，钢材选择不当、淬火温度控制不正确、淬火冷速不合适等因素，一方面增大淬火内应力，会使已形成的淬火显微裂纹扩展，形成宏观的淬火裂纹，另一方面，由于增大了显微裂纹的敏感度，增加了显微裂纹的数量，降低了钢材的脆断抗力Sk,从而增大淬火裂纹的形成可能性。
影响淬裂的因素
影响淬裂的因素很多，这里仅将生产中常碰到的几种情况作一介绍。
1、原材料已有缺陷而导致的淬裂：如果原材料表面和内部有裂纹或夹杂物等缺陷，在淬火之前未发现，有可能形成淬火裂纹；
2、夹杂物导致的开裂：如果零件内部夹杂物严重，或本身因夹杂物严重已经隐藏有裂纹，淬火时将有可能产生裂纹；
3、因原始组织不良而导致的淬裂；
4、淬火温度不当造成的淬裂：淬火温度不当引起零件淬裂，一般有两种
情况：(1)仪表指示温度低于炉子的实际温度，使淬火温度偏高，造成淬火过热，导致工件发生开裂。
凡是过热淬火开裂的金相组织均存在晶粒粗大和粗大的马氏体。
(2)钢件实际含碳量高于钢材牌号所规定的含量，若按原牌号的正常淬火工艺淬火时，等于提高了钢的淬火温度，容易造成零件过热和晶粒长大，使淬火时应力增大而引起淬裂。
5、淬火冷却不当造成的淬裂：淬火时由于冷却不当，也会使零件产生淬裂事故。
6、机加工缺陷导致的淬裂：由于机加工不良，在零件表面留下了粗而深的刀痕，尽管是很简单的零件或不是应力集中的地方，也会在淬火时造成开裂，或在服役过程中发生早期损坏。
7、零件外形对淬火裂纹的影响：零件几何形状不合理，或截面过度区厚薄相差较大，在淬火时均易因应力集中产生裂纹。
8、不及时回火导致的开裂：淬火后不及时回火，将可能因淬火残余应力过大而导
致裂纹产生。
裂纹的分辨方法
如何区分究竟是淬火裂纹、回火裂纹、锻造裂纹还是磨削裂纹等是很重要的，这样便于准确查找裂纹发生在哪一工序，有利于分析裂纹产生的原因。
第一，注意淬火裂纹和磨削裂纹形态的不同。
对于淬火时未发现而在磨削后才发现的裂纹，要区别是淬火裂纹还是磨削裂纹。
在裂纹未附着污染物时比较容易，此时注意裂纹的形态，特别是裂纹发展的方向，磨削裂纹是垂直于磨削方向的，呈平行线形态，或呈龟甲状裂纹。
磨削裂纹的深度根浅，而淬火裂纹一般都比较深比较大，与磨削方同无关，多呈直线刀割状开裂。
第二，注意裂纹发生的部位。
尖锐的凹凸转角处、孔的边缘处、刻印处、打钢印处及机械加工造成的表面缺陷等部位，在这些部位发生的裂纹多属淬火裂纹。
第三，通过观察零件的裂断面来区分是淬火裂纹还是淬火前的锻造裂纹或其他情况造成的裂纹。
若裂纹断面呈白色或暗白色或浅红色（水淬时造成的水锈），均可断定为淬火裂纹，若裂纹断面呈深褐色，甚至有氧皮出现，那就不是淬火裂纹，系淬火前就存在的裂纹，是零件经过锻造或压延时形成的裂纹，这些裂纹都会因淬火而被扩大。
因淬火裂纹基本上是在MS点以下时形成的，其断面是不会被氧化的。
第四，在显微组织中，淬火裂纹是沿晶界断裂，若不是沿晶界断裂，而是沿晶内断裂，则属于疲劳裂纹。
第五，如果裂纹周围有脱碳层存在，那就不是淬火裂纹，而是淬火前就存在的裂纹，因为淬火裂纹是淬火冷却时产生的，绝不会发生脱碳现象。
