冲击试验的若干问题分析
冲击实验报告总结
冲击实验报告总结冲击实验是一种常见的实验方法，用于研究物体在受到外力冲击时的反应和性能。
本报告总结了我们小组在进行冲击实验时的实验设计、实验步骤、实验结果和结论，并提出了对未来实验的改进建议。
在实验设计中，我们首先确定了冲击实验的目标和参数。
我们选择了一种常见的冲击实验方法，并确定了冲击速度、冲击角度和冲击质量等参数。
然后，我们设计了实验装置和测量方法，确保实验的可重复性和准确性。
在实验步骤中，我们按照预先设计的实验方案进行操作。
首先，我们准备了实验样品，包括固体材料和液体物质。
然后，我们使用冲击装置对样品施加外力，并记录冲击过程中的各项数据，如冲击力、位移和变形等。
最后，我们对实验结果进行分析和处理，得出结论。
在实验结果中，我们列举了实验中获得的数据和观察到的现象。
我们用表格和图表的形式展示了实验数据，并进行了数据分析和统计。
我们发现，冲击实验对不同材料和物质的影响是不同的，有的材料表现出较好的抗冲击性能，而有的材料则容易受到破坏。
我们还观察到了一些有趣的现象，如材料的形变和断裂等。
根据实验结果，我们得出了一些结论。
首先，我们发现冲击实验可以有效地评估材料和物质的抗冲击性能，为工程设计和材料选择提供了参考依据。
其次，我们发现冲击实验结果与材料的性质和结构有关，不同材料之间存在明显的差异。
最后，我们认为冲击实验可以通过改变实验参数和方法来进一步研究材料的冲击性能。
根据我们的实验经验，我们提出了一些建议，以改进未来的冲击实验。
首先，我们建议在实验设计中考虑更多的因素，如温度、湿度和压力等。
其次，我们建议使用更先进的测量设备和方法，以提高实验数据的准确性和可靠性。
最后，我们建议进行更多的实验重复和对比，以验证实验结果的可靠性和一致性。
冲击实验是一种重要的实验方法，可以用于研究物体的抗冲击性能。
通过本次实验，我们深入了解了冲击实验的原理和方法，并得出了一些有价值的结论和建议。
希望我们的研究能对相关领域的研究和应用有所贡献。
电力变压器雷电冲击试验故障分析
电力变压器雷电冲击试验故障分析作者：李媛张明兴来源：《电力与能源系统学报·中旬刊》2019年第02期摘要：随着国家经济发展水平的逐渐攀升，全国对电力能源提出了更高的需求，电力系统也拓宽了其原有的建设规模，其电压等级也明显上升。
在这种形势下，电力设备的价值、覆盖范围、故障出现率以及电容量等同样有所增加，怎样维护电力设备自身的安全性成为电力企业共同关注和急需解决的问题。
当面对雷电冲击，配电变压器具有强烈的电感或者是电容特性，而大容量的配电变压器，其电感值相对偏小，想要通过普通冲击试验，形成40～60μs波尾，其难度相对偏大。
关键词：电力变压器;雷电冲击;试验故障;分析1导言电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压设备。
变压器的作用是多方面的，不只升高电压，还能把电能送到用电地区以满足用电需要。
在电力系统传送电能的过程中，必然会产生电压和功率两部分损耗，利用变压器提高电压，可以减少送电损失。
工程上，为了考验电力设备耐受雷电过电压能力，使用冲击电压发生器进行模拟雷击试验，这就是雷电冲击电压试验。
雷电冲击电压波是单极性的（正或负）。
2雷电冲击波概述事实上，雷电冲击试验电压，大部分均是由变压器的保护决定，主要取决于避雷器保护水平的好坏，这些与雷电过电压没有什么关系。
如果避雷器放电以后，雷电流所形成的残压是变压器承受的雷击过电压，将避雷器残压作用在变压器上的波形标准化就是模拟雷电冲击试验波形，这个可以分为截波和全波两种。
由于大型电力变压器绕组的等值电容非常大，并且等值电感非常小，这样的波形就会有一些偏差。
由于试验品有电感存在，并且单极性波形不好，在波尾部分还有一定的过零振荡，因此对振荡反峰值有一定的要求，其幅值必须小于电压中幅值的50%。
这样大部分的变压器有不过零现象存在，在分析波形的时候一定要注意。
由于电压等级不相同，标准电压波形对雷电冲击试验的电压也有不同的要求，冲击试验的判断结果，必须结合一些可靠的方法进行鉴定，这样才可以知道是否合格。
摆锤冲击试验机误差分析与思考
摆锤冲击试验机误差分析与思考Error Analysis and Thinking of Pendulum Impact Testing Machine张福平(新疆计量测试研究院,新疆乌鲁木齐830011)摘 要:本文从摆锤冲击试验机工作原理方面分析了误差产生的原因及故障处理。
关键词:动负荷试验机;吸收能量;刚性;能量损失1 工作原理分析摆锤冲击试验机的试验原理是利用摆锤冲击试样前后的能量差来测定该试样的冲击消耗的能量A K ,每一个运动着的物体都具有能量,冲击现象实际上是物体之间能量的转换,或者说是能量的传递过程。
材料的韧性强弱就是用其能接受这种能量的高低来衡量的。
材料的韧性可以用材料在冲击力的作用下,试件一次冲断时单位截面积上所消耗的冲击功来表示,即冲击韧性ak =A k/s (J /cm 2)。
如图1所示。
图1 初始势能的测定设摆锤初始位置A 的预扬角为α,当摆锤冲击试样后其位置为B ,扬角为β,设摆锤在位置A 时能量为E A ,在B 位置时的能量为E B ,在空气的阻力消耗的能量忽略不计的情况下,则试样在冲击力作用下折断时消耗的能。
如图1可知:A k =E A -E B 。
其中:E A =m gH =m gL (1-cosα)E B =m gL (1-cosβ)A K =E A -E B =m gL (cos β-cos α)A K =M (cosβ-cos α)式中:m —摆锤质量 kg ;G —当地加速度 m/s 2;L —摆锤长度 m ;M —摆锤力矩 Nm 。
2 误差分析与思考摆锤式冲击试验机主要是由三大部分组成:冲击试验机机架;冲击摆锤;试样砧座与支座。
(1)通过分析,我们不难发现:首先,冲击试验机应水平安装在具有足够质量稳固的地基上,这一条非常重要,它是冲击试验机示值准确的基本保障。
因为试验机最终综合计量指标是冲击能量—J 焦耳。
这一能量的表现形式是标准试样的冲击吸收能量。
它指示了冲击试验机冲击试样的能量,以及冲击机的能量传递给试样准确的程度。

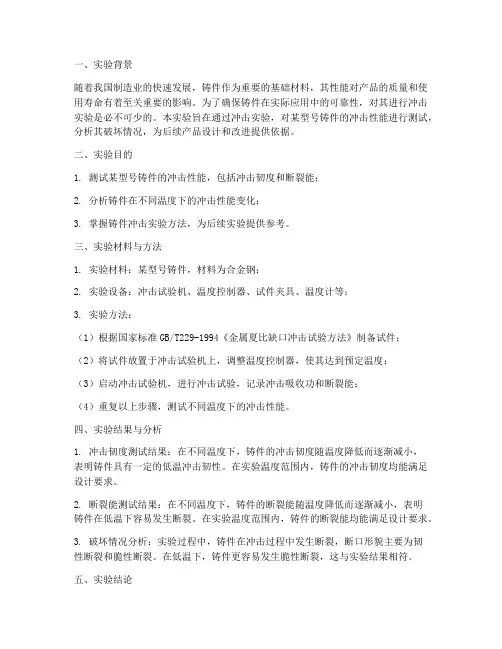

铸件冲击实验报告总结
一、实验背景随着我国制造业的快速发展，铸件作为重要的基础材料，其性能对产品的质量和使用寿命有着至关重要的影响。
为了确保铸件在实际应用中的可靠性，对其进行冲击实验是必不可少的。
本实验旨在通过冲击实验，对某型号铸件的冲击性能进行测试，分析其破坏情况，为后续产品设计和改进提供依据。
二、实验目的1. 测试某型号铸件的冲击性能，包括冲击韧度和断裂能；2. 分析铸件在不同温度下的冲击性能变化；3. 掌握铸件冲击实验方法，为后续实验提供参考。
三、实验材料与方法1. 实验材料：某型号铸件，材料为合金钢；2. 实验设备：冲击试验机、温度控制器、试件夹具、温度计等；3. 实验方法：（1）根据国家标准GB/T229-1994《金属夏比缺口冲击试验方法》制备试件；（2）将试件放置于冲击试验机上，调整温度控制器，使其达到预定温度；（3）启动冲击试验机，进行冲击试验，记录冲击吸收功和断裂能；（4）重复以上步骤，测试不同温度下的冲击性能。
四、实验结果与分析1. 冲击韧度测试结果：在不同温度下，铸件的冲击韧度随温度降低而逐渐减小，表明铸件具有一定的低温冲击韧性。
在实验温度范围内，铸件的冲击韧度均能满足设计要求。
2. 断裂能测试结果：在不同温度下，铸件的断裂能随温度降低而逐渐减小，表明铸件在低温下容易发生断裂。
在实验温度范围内，铸件的断裂能均能满足设计要求。
3. 破坏情况分析：实验过程中，铸件在冲击过程中发生断裂，断口形貌主要为韧性断裂和脆性断裂。
在低温下，铸件更容易发生脆性断裂，这与实验结果相符。
五、实验结论1. 某型号铸件在实验温度范围内具有良好的冲击性能，能满足设计要求；2. 铸件的冲击韧度和断裂能随温度降低而逐渐减小，表明其在低温下容易发生断裂；3. 针对低温冲击性能不足的问题，建议优化铸件材料成分，提高其低温冲击韧性。
六、实验建议1. 在后续产品设计中，应充分考虑铸件的低温冲击性能，确保产品在低温环境下的可靠性；2. 针对低温冲击性能不足的问题，可通过调整材料成分、优化工艺参数等方法进行改进；3. 建立完善的铸件冲击性能测试体系，为产品设计和改进提供有力支持。

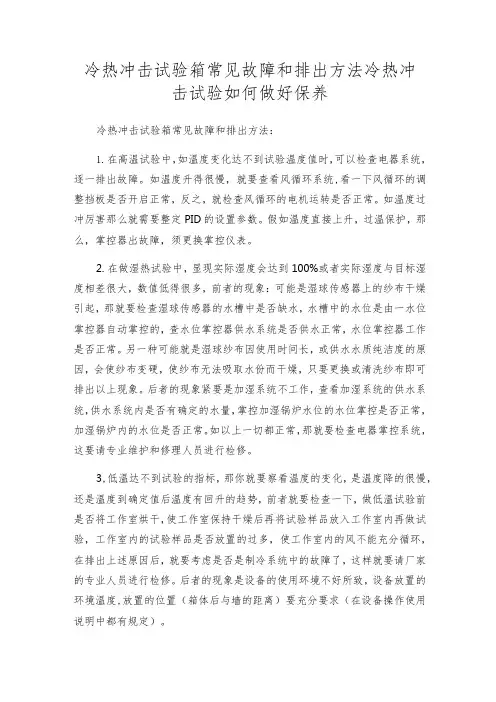

冷热冲击试验箱常见故障和排出方法冷热冲击试验如何做好保养
冷热冲击试验箱常见故障和排出方法冷热冲击试验如何做好保养冷热冲击试验箱常见故障和排出方法：1.在高温试验中，如温度变化达不到试验温度值时，可以检查电器系统，逐一排出故障。
如温度升得很慢，就要查看风循环系统,看一下风循环的调整挡板是否开启正常，反之，就检查风循环的电机运转是否正常。
如温度过冲厉害那么就需要整定PID的设置参数。
假如温度直接上升，过温保护，那么，掌控器出故障，须更换掌控仪表。
2.在做湿热试验中，显现实际湿度会达到100%或者实际湿度与目标湿度相差很大，数值低得很多，前者的现象：可能是湿球传感器上的纱布干燥引起，那就要检查湿球传感器的水槽中是否缺水，水槽中的水位是由一水位掌控器自动掌控的，查水位掌控器供水系统是否供水正常，水位掌控器工作是否正常。
另一种可能就是湿球纱布因使用时间长，或供水水质纯洁度的原因，会使纱布变硬，使纱布无法吸取水份而干燥，只要更换或清洗纱布即可排出以上现象。
后者的现象紧要是加湿系统不工作，查看加湿系统的供水系统，供水系统内是否有确定的水量，掌控加湿锅炉水位的水位掌控是否正常，加湿锅炉内的水位是否正常。
如以上一切都正常，那就要检查电器掌控系统，这要请专业维护和修理人员进行检修。
3,低温达不到试验的指标，那你就要察看温度的变化，是温度降的很慢，还是温度到确定值后温度有回升的趋势，前者就要检查一下，做低温试验前是否将工作室烘干，使工作室保持干燥后再将试验样品放入工作室内再做试验，工作室内的试验样品是否放置的过多，使工作室内的风不能充分循环，在排出上述原因后，就要考虑是否是制冷系统中的故障了，这样就要请厂家的专业人员进行检修。
后者的现象是设备的使用环境不好所致，设备放置的环境温度,放置的位置（箱体后与墙的距离）要充分要求（在设备操作使用说明中都有规定）。
4.设备在试验运行过程中蓦地显现故障时，掌控仪表上显现对应的故障显示提示并有声讯报警提示。
操作人员可以对比设备的操作使用中的故障排出一章中快速检查出属于哪一类故障，即可请专业人员快速排出故障，以确保试验的正常进行。
冲击试验实验分析报告
冲击试验实验分析报告《冲击试验实验分析报告》一、实验背景本次实验是对材料进行冲击试验，旨在研究材料在受冲击加载下的性能。
通过实验，可以了解材料的破裂强度、韧性等特性，为材料的设计及改进提供理论依据。
二、实验方法实验采用冲击试验机进行，首先将试样固定在冲击试验机上，然后以一定的冲击速度对试样进行加载。
实验过程记录了试样在加载过程中的位移、时间等重要数据。
三、实验结果对实验数据进行分析，绘制了试样在冲击加载下的力-位移曲线。
从图中可以看出，在初始加载阶段，试样的位移迅速增加，力也随之增大。
当力达到一定数值时，试样开始发生破裂，位移急剧下降。
四、实验分析1. 能量吸收能力：由于冲击试验是在高速加载情况下进行的，试样需要在很短的时间内吸收冲击能量。
能量吸收能力越强，试样的破裂强度越高，材料的韧性也更好。
2. 破裂特性：从实验结果中可以看出，在破裂阶段，试样的位移急剧下降。
这说明试样在加载过程中发生了破裂，并不能继续承受加载。
破裂位移也是评估材料安全性能的重要指标之一。
3. 力孕时间：实验数据中还可以观察到试样承受冲击力的时间。
力的持续时间越长，说明试样对冲击力的吸收能力越强。
而在破裂阶段，力将迅速下降至零。
五、实验结论根据实验结果和分析，可以得出以下结论：1. 材料在受冲击加载下具有一定的破裂强度和韧性。
2. 利用冲击试验机可以对材料的性能进行评估和分析。
3. 材料在冲击加载下可以吸收一定的能量。
4. 实验结果可以为材料的设计和改进提供理论依据。
六、问题及改进方向在实验过程中，还存在一些问题和改进方向：1. 实验过程中的试样形状和大小可能会对实验结果产生影响，可以进一步探讨不同形状和大小试样的冲击性能。
2. 实验过程中的温度可能会对材料的性能产生影响，可以进一步研究不同温度下材料的冲击性能。
3. 实验数据的采集和分析可能会存在一定的误差，可以采用更精确的设备和方法进行改进。
七、参考文献[1] XXX. 材料力学实验技术. 北京: 高等教育出版社, 2010.八、致谢感谢实验指导老师对本次实验的指导和帮助，也感谢实验室的老师和同学们对本次实验的支持和配合。
关于发电厂主变压器冲击试验的分析
关于发电厂主变压器冲击试验的分析发布时间：2021-05-28T01:00:53.214Z 来源：《中国电业》（发电）》2021年第4期作者：朱斌[导读] 总结了在冲击试验过程中对相邻发电机功率有哪些扰动，以及在冲击试验时影响发电机功率摆动的因素，希望能够给大家提供参考。
华能淮阴电厂江苏省淮安市 223001摘要：本文主要介绍了发电厂主变压器在首次投运前进行受电冲击试验的目的、方法、及过程中对相邻机组的影响，通过以我厂为列，对我厂#4主变压器3次冲击试验过程中各数据的变化的分析，总结了在冲击试验过程中对相邻发电机功率有哪些扰动，以及在冲击试验时影响发电机功率摆动的因素，希望能够给大家提供参考。
关键词：冲击试验；主变压器；保护装置；励磁涌流一、前言主变压器在首次投运前应该按照交接试验标准在额定电压下进行受电冲击合闸试验，对变压器的绝缘能力及机械强度能够进行有效检验，同时考核压器差动保护定值躲过励磁涌流的能力。
我厂#4主变压器因第一次投运，按规定要求应进行受电冲击试验，在额定电压下冲击合闸三次，第一次受电后持续时间应不小于10分钟，后两次受电后持续时间应不大于10分钟，两次受电间隔不小于5分钟。
本次变压器启动，采用零起升压；变压器的无载调压装置，于变压器投运前调整为4挡。
二、我厂主接线及主变压器参数我厂为大型燃煤火力发电厂，#4发动机组电气主接线采用发动机-变压器组单元接线接入220KV系统。
#4机组6KV厂用电源为A、B两段，高厂变低压侧为双分支，主变压器参数见表1，发动机主接线如图1所示表1图1三、变压器冲击合闸试验目的1、带电投入空载变压器时，会产生励磁涌流，其值可达7~9倍额定电流。
励磁涌流开始衰减较快，一般经0.5~1秒即减到0.25~0.5倍额定电流值，但全部衰减时间较长，大容量的变压器可达几十秒乃至几分钟。
由于励磁涌流产生很大的电动力，为了考核变压器的机械强度，需做冲击试验。
2、拉开空载变压器时，有可能产生操作过电压。
冲击试验过程中对试验结果产生影响的因素分析
建议实验室在进行产品冲击试验时， 根据产品
结构特点和设备性 能， 可将传感器安装在靠近受试
产品的位置或台面中心处使台面质量分布均匀 ， 具
在 冲击试验过程 中， 传感器 的作用是将试验人 员所设定的试验参数传输到 冲击设备上 ， 冲击设备 在接到指令后开始 冲击并反馈所监测到的实际冲击
体以既能保证传感器传输的信号准确 、 又要保证传 感器在冲击过程中不受损伤为宜。 １３ 冲击传感器的安装 的牢 固程度对冲击试验结 ．
一
２ — ７
果 的影 响
时候 是需 要 将 产 品装 进 专 用 夹 具 内进 行 冲击 试 验
传感 器在 台面上 的安装 是否 牢 固直接 影 响着试
改正设 计从 而 提高产 品的各种 环境适 应 能力 。力 学
感器会准确地传输冲击试验参数指令 ， 弊端是外 但
界的其它干扰可能也会对其指令的传输造成一定影 响； 粗糙且灵敏度较低的传感器在传输指令 的过程 中可能会发生折损 ， 无法准确传递指令信号 ； 故精密 且灵敏度适中的传感器是冲击试验用最为合适的传
１２ 传 感器 的安 装位 置对 冲击 试验 结果 的影 响 ．
振动试验、 冲击试验、 碰撞试验和加速度试验等 。本 文结合实验室的实际工作经验并利用冲击碰撞试验 台的工作原理 ， 分析 了冲击试验过程 中对试验结果 产生影响的各种关键 因素 ， 包括 冲击设备用传感器 的选取与放置 、 冲击夹具的设计与安装 、 设备压缩弹
验条 件 下 ， 能会 在 瞬 间受 冲击 力 的 影 响 而争 脱 夹 可 具 或脱 离 冲击 试 验 台 面 ， 这种 情 况 既 对 现 场人 员 的 人 身安 全造 成 了威胁 又严 重地影 响 了产 品外观 和性
