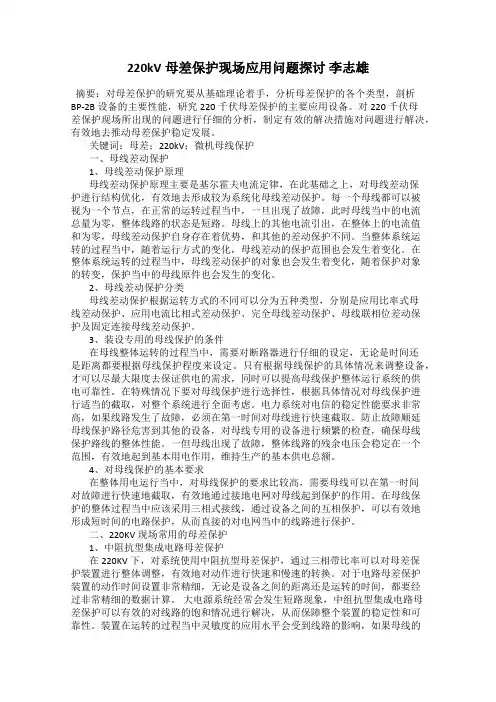

220kV母差保护现场应用问题探讨 李志雄
在整体用电运行当中，对母线保护的要求比较高，需要母线可以在第一时间对故障进行快速地截取，有效地通过接地电网对母线起到保护的作用。在母线保护的整体过程当中应该采用三相式接线，通过设备之间的互相保护，可以有效地形成短时间的电路保护，从而直接的对电网当中的线路进行保护。
二、220KV现场常用的母差保护
[参考文献]
[1]贺家李，宋从矩.电力系统继电保护原理[J].中国电力出版社，2014
[2]汪觉恒，唐卫华.国内外各类母线保护技术特性分析[M].电力自动化设备，2007
[3]杨奇逊，黄少锋.微机型继电保护基础第二版[M].中国电力出版社，2015
1、中阻抗型集成电路母差保护
在220KV下，对系统使用中阻抗型母差保护，通过三相带比率可以对母差保护装置进行整体调整，有效地对动作进行快速和慢速的转换。对于电路母差保护装置的动作时间设置非常精细，无论是设备之间的距离还是运转的时间，都要经过非常精细的数据计算。大电源系统经常会发生短路现象，中组抗型集成电路母差保护可以有效的对线路的饱和情况进行解决，从而保障整个装置的稳定性和可靠性。装置在运转的过程当中灵敏度的应用水平会受到线路的影响，如果母线的内部出现了故障，系统会在第一时间对故障进行检测和排除，在故障没有进行蔓延之前对故障就进行了解决。整体线路运转对电路的饱和性能要求很高，需要对其中的电路运转装置进行调整，有效地分析集成电路当中母差保护的特点。在中阻抗型集成电路母差保护当中，整体运行的速度非常快，检测故障所消耗的时间比较短，可以对系统进行整体的保护。
3、母联充电保护
电力系统当中任何一组母线在运转之后，都可以对母线进行整体检修充电，以此也可以维持整个线路的稳定运转。对母联充电保护进行启动需要三个条件，首先要确保投入了母联充电保护压板，其次就是要应对母线有可能发生的一些情况。如果母线出现了局部失压，在检查的过程当中发现开关也已经断开，并且整个线路当中母联电流从无到有，这个时候才可以起到母联充电保护作用。充电保护一旦投入运转之后，需要将母联一段电流当中的数据进行检测，随时检测的数据一定要大于充电电流定值。此时母联开关和复合电压相关，需要进行整体设定后才可以进行正常运转。充电保护投入期间是否闭锁差动保护可设置保护控制字相关项或利用外部闭锁接点进行闭锁，一般应闭锁差动保护，以防止充电至死区时差动误动。
充电保护在220kV变电站中的运用
充电保护在220kV变电站中的运用摘要：江苏省电力公司2008起实行的调度操作管理规定，母线复役时，检验性充电由现场运行人员自行考虑充电保护的停启用，值班调度员不再发令。
针对运行人员在实际工作中对母差母联保护与单独母联保护的混淆，本文以BP-2B 和RCS-923A的保护配置为例，从原理和使用角度上进行了分析比较。
关键字：充电保护，过流保护，区别，配合Abstract: electric power company of jiangsu province since 2008 the scheduling operation management regulation, bus after game, examine the site operation personnel by charging to consider stop charging protection, opened the on-duty dispatcher the no longer. According to operation personnel in practical work for mother sent bus coupler protection and single mother league protection of confusion, this article on BP-2 B and RCS-923 A protection scheme, for example, from the view point of principle and the use are analyzed and compared.Key word: charging protection, over current protection, difference, cooperate引言母线充电保护是指一条母线由检修转运行时，在合母联断路器前（用KK把手合闸，有些地方安装有充电合闸按钮，可不用投压板），投入母线充电保护压板，母联断路器合上后，将母充保护压板退出。

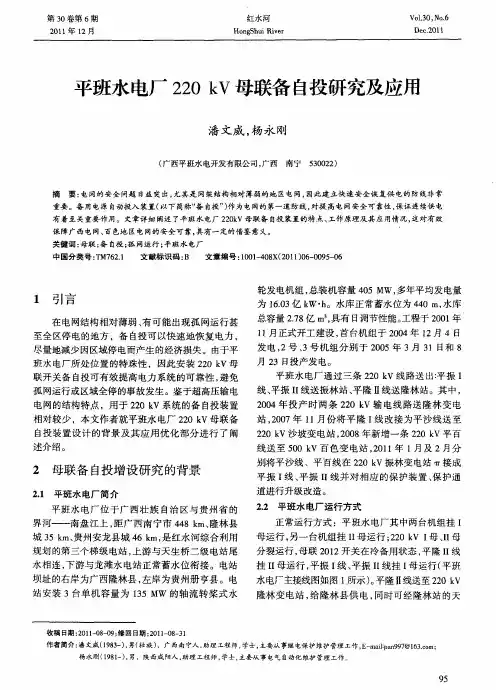

平班水电厂220kV母联备自投研究及应用
保 障广 西电网、 百色地 区电网的安全 可靠， 具有一定的借鉴意义。
关 键 词 ： 联 ； 自投 ； 网运 行 ； 母 备 孤 平班 水 电 厂 中国 分 类 号 ：Ｍ７ ２１ Ｔ ６． 文 献 标 识 码 ： Ｂ 文 章 编 号 ：０ １４ ８ （ ０ １０ — ０ ５ ０ １０ － ０ Ｘ ２ １ ）６ ０ ９ — ６
轮发 电机 组 ， 总装 机 容量 ４ ５ＭＷ ， ０ 多年 平均 发 电量
为 １． 亿 ｋ ｈ ６３ ０ Ｗ・。水库正常蓄水位为 ４０Ｉ， ４ 水库 ｎ 总容量 ２ ８ Ｉ ， ． 亿 ｌ 具有 日调节性能。 ７ ｌ 工程于 ２０ 年 ０１
１ 月正 式开 工 建设 ， 台机 组 于 ２０ １ 首 ０４年 １ ２月 ４日 发电 ， 、 机组分别于 ２０ ２号 ３号 ０５年 ３月 ３ １日和 ８
２０ｋ ２ Ｖ经天隆 Ｉ 、 线 天隆 Ⅱ 线给隆林站送电。
成 的不 良影 响 ， 目前 百 色 网 区 、 隆林 网 区分 片 运 行 ， 通 过 在 百 色 站 、 保 站 、 班 水 电 厂 、 江 水 电 厂 德 平 右
２０ｋ ２ Ｖ母联 开环 ；由 ５ ０ｋ ０ Ｖ百 色站 １ 主变 与沙 号 坡站 、 海铝站 、 银 振林 站 、 班 水 电厂 ２台机 、 江 平 右
月 ２ ３日投产 发 电 。
平 班 水 电厂 通 过 三 条 ２ ０ｋ ２ Ｖ线路 送 出： 振 Ｉ 平
孤 网运行或区域全停 的事故发生 。鉴于超高压输 电 电网的结构特点 ，用于 ２０ ｋ ２ Ｖ系统 的备 自 投装置
线、 平振 Ｉ线送振林站 、 Ｉ 平隆 Ⅱ线送隆林站 。其中 ，
坝址 的右岸为广西隆林县 ， 左岸为贵州册亨县。电 站安装 ３台单机 容量为 １５Ｍ 的轴流转桨式）平隆 Ⅱ 。 线送至 ２ ０ｋ ２ Ｖ

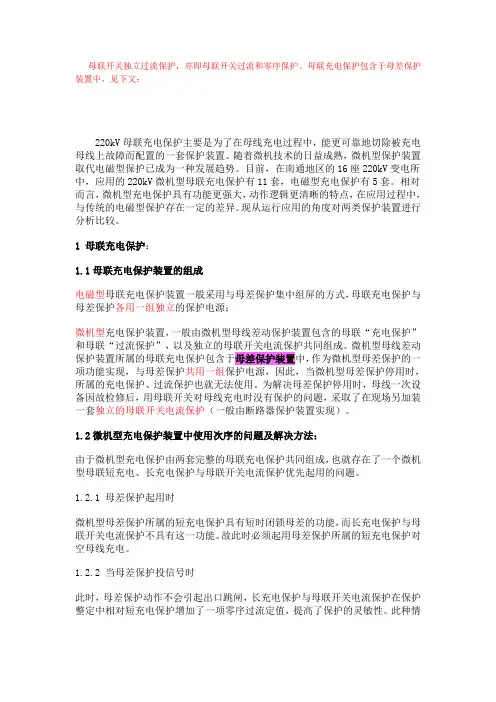

母联充电保护
母联开关独立过流保护，亦即母联开关过流和零序保护。
母联充电保护包含于母差保护装置中，见下文：220kV母联充电保护主要是为了在母线充电过程中，能更可靠地切除被充电母线上故障而配置的一套保护装置。
随着微机技术的日益成熟，微机型保护装置取代电磁型保护已成为一种发展趋势。
目前，在南通地区的16座220kV变电所中，应用的220kV微机型母联充电保护有11套，电磁型充电保护有5套。
相对而言，微机型充电保护具有功能更强大，动作逻辑更清晰的特点，在应用过程中，与传统的电磁型保护存在一定的差异。
现从运行应用的角度对两类保护装置进行分析比较。
1 母联充电保护：1.1母联充电保护装置的组成电磁型母联充电保护装置一般采用与母差保护集中组屏的方式，母联充电保护与母差保护各用一组独立的保护电源；微机型充电保护装置，一般由微机型母线差动保护装置包含的母联“充电保护”和母联“过流保护”，以及独立的母联开关电流保护共同组成。
微机型母线差动保护装置所属的母联充电保护包含于母差保护装置中，作为微机型母差保护的一项功能实现，与母差保护共用一组保护电源，因此，当微机型母差保护停用时，所属的充电保护、过流保护也就无法使用。
为解决母差保护停用时，母线一次设备因故检修后，用母联开关对母线充电时没有保护的问题，采取了在现场另加装一套独立的母联开关电流保护（一般由断路器保护装置实现）。
1.2微机型充电保护装置中使用次序的问题及解决方法：由于微机型充电保护由两套完整的母联充电保护共同组成，也就存在了一个微机型母联短充电、长充电保护与母联开关电流保护优先起用的问题。
1.2.1 母差保护起用时微机型母差保护所属的短充电保护具有短时闭锁母差的功能，而长充电保护与母联开关电流保护不具有这一功能。
故此时必须起用母差保护所属的短充电保护对空母线充电。
1.2.2 当母差保护投信号时此时，母差保护动作不会引起出口跳闸，长充电保护与母联开关电流保护在保护整定中相对短充电保护增加了一项零序过流定值，提高了保护的灵敏性。

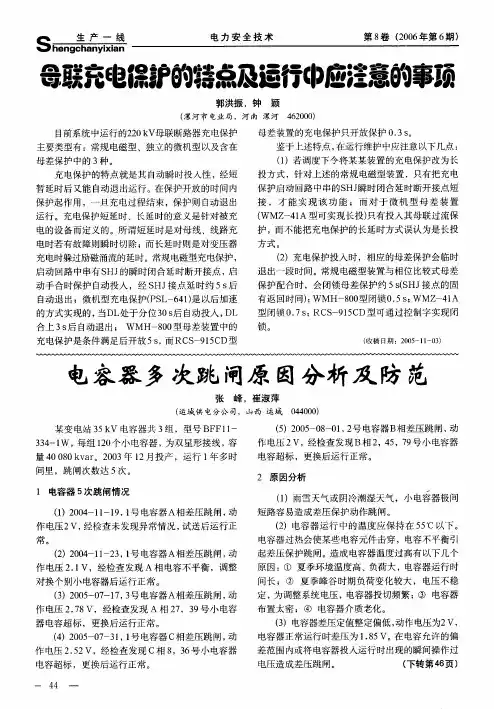

母联充电保护的特点及运行中应注意的事项
(1) 雨雪天气或阴冷潮湿天气， 小电容器极间 短路容易造成差压保护动作跳闸。 (2) 电容器运行中的温度应保持在55℃以下。 电 容器过热会使某些电容元件击穿， 电容不平衡引 起差压保护跳闸。 造成电容器温度过高有以下几个 原因: ① 夏季环境温度高、 负荷大， 电容器运行时 间长; ② 夏季峰谷时期负荷变化较大，电压不稳 定， 为调整系统电压， 电容器投切频繁; ③ 电容器 布置太密; ④ 电 容器介质老化。 (3) 电容器差压定值整定偏低， 动作电压为2 V, 电 容器正常运行时差压为1. 85 V。 在电容允许的偏 差范围内或将电容器投人运行时出现的瞬间操作过 电压造成差压跳闸。 (下转第46 页)
1若调度下令将某某装置的充电保护改为长投方式针对上述的常规电磁型装置只有把充电保护启动回路中串的shj瞬时闭合延时断开接点短接才能实现该功能
S
生产 一线 he n g c ha ny ixia n
电力 安 全技 术
第 8 卷 (2006 年第6 期)
母联充 护的 电保 特点及 运行中 意的事 应注 顶
母差装置的充电保护只开放保护0.3 s. 鉴于上述特点， 在运行维护中应注意以下几点: (1) 若调度下令将某某装置的充电保护改为长 投方式， 针对上述的常规电磁型装置， 只有把充电 保护启动回路中串的SHJ瞬时闭合延时断开接点短 接 ，才能实现该功能 ; 而对于微机型母差装置 (WMZ- 41A 型可实现长投)只有投人其母联过流保 护， 而不能把充电 保护的长延时方式误认为是长投
锁。电容界多次跳 问原 因分析及 防范
张 峰，崔淑萍
(运城供电分公司，山西 运城 044000)
某变电站 35 kV 电容器共 3 组，型号 BFF 11-
220kV线路母联保护
220kV线路母联保护3、主要技术指标a、额定数据交流相电流和中性点零序电流：5A或1A频率：50Hz或60Hz直流工作电源：220V/100V，允许偏差：-20%~+15%、数字系统工作电压：+5V，允许偏差：±0.15V继电器回路工作电压：±15V，允许偏差：±2Vb、功耗交流电流回路：In=5A，每相不大于1V AIn=5A，每相不大于0.5V A直流电源回路：正常工作时，全装置不大于20W跳闸动作时，全装置不大于25Wc、保护回路过载能力交流电流回路：1.2倍额定电流，连续工作（大于1min）10倍额定电源，允许10s40倍额定电流，允许2s直流电源回路：80~115%额定电压，连续工作装置经受上述的过载电流后，绝缘性能不下降d、定值精度电流定值误差：不大于±0.5%。
延时动作段：动作时间离散误差不大于40ms，各保护段返回时间不大于30ms。
装置定值整定范围和步长见表6-1。
e、装置内部实时时钟在装置掉电时自动切换由时钟芯片内部锂电池供电，在电池无短路及其它异常情况下，后备电池工作时间不少于10年，环境温度为25℃时，实时时钟误差每月不超过±1分钟。
f、允许环境温度：正常工作温度：-20℃~+60℃贮存、运输极限环境温度；-40℃~+70℃g、抗干扰性能抗高频电气干扰性能符合国标GB6162的有关规定抗辐射电磁场干扰性能符合国标GB/T14598严酷等级为III级的规定抗快速瞬变干扰性能符合国标GB/T14598严酷等级为III级的规定装置能承受IEC-255-22-2规定的严酷等级为III级的静电放电试验h、装置绝缘耐压、耐湿热、抗振动、抗冲击、抗磁撞性能符合国标GB7261-87的有关标准。
4、保护配置及保护原理保护的逻辑框图详见附图3。
逻辑框图中定值代号d×××见表6.1，数字信号中的保护动作类型F×××见表5.1。
变电站保护 220KV母线保护
1. 220KV母线保护概述1.1. 220KV母线采用两套微机保护，第一套母差保护为深圳南瑞BP-2B型有21个单元、第二套母差保护为国电南自WMZ-41B型20个单元,两套母差保护盘都具有母线差动、开关失灵、母联充电、母联过流、母联失灵、母联死区保护和复合电压闭锁、变压器失灵解除电压闭锁、互联、运行方式自适应、电流校验自动纠正刀闸接点错误等功能,第二套母差保护盘的开关失灵保护不启用。
#1主变、#2主变、鹤2202具有变压器失灵解闭锁功能，且在第一套母差保护盘上公用一个压板。
1.2. 保护盘面及光字牌说明：1.2.1. 第一套母差保护盘切换开关：差动失灵切换开关具有差动投失灵投、差动投失灵退、差动退失灵投三个位置。
1.2.2. 第一套母差保护盘信号灯：保护电源、保护运行、闭锁电源、闭锁运行、管理电源、操作电源信号灯应常亮；保护通讯、闭锁通讯信号灯应闪烁；1.2.3. 第二套母差保护盘切换开关：共有7个切换开关，分别为：充电启动开关、备用、I母PT投切开关、Ⅱ母PT投切开关、差动保护切换开关、失灵保护切换开关、调试/运行切换开关。
充电启动开关切至I段为母联充电保护（短投方式）投入，切至Ⅱ段为母联过流保护（长投方式）投入。
1.2.4. 第二套母差保护盘信号灯：主机箱的运行监视灯应闪烁；从机箱的运行监视A、运行监视B、运行监视C信号灯应闪烁；1.2.5. 母差保护光字牌：母差动作、母联保护动作、开入异常、交流回路断线、装置异常、互联投入、直流电源消失为两套母差保护的公用光字牌，失灵动作、开入变位仅对第一套母差保护有用，电压闭锁开放仅对第二套母差保护有用。
交流回路断线包括CT断线和PT断线及第一套母差保护的电压闭锁开放。
2. 母差保护保护压板及投退原则2.1. 跳闸出口压板：两套母差保护盘每个单元均配置两个跳闸出口压板，鹤221、鹤222、鹤220、鹤2203单元只用一个跳闸出口压板。
2.2. 其它保护压板：第一套母差保护盘有：各单元的失灵启动压板、变压器失灵解闭锁压板、互联压板、充电保护压板、过流保护压板、母线分列压板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：AQ-Lw-08148( 安全论文)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑220kV母联充电保护的应用及分析Application and analysis of 220 kV bus coupler charging protection220kV母联充电保护的应用及分析备注：加强安全教育培训，是确保企业生产安全的重要举措，也是培育安全生产文化之路。
安全事故的发生，除了员工安全意识淡薄是其根源外，还有一个重要的原因是员工的自觉安全行为规范缺失、自我防范能力不强。
[摘要]本文针对220kV母联充电保护的应用，结合其运行情况，从原理上进行探讨、总结，提出操作过程中的注意事项及解决办法。
[关键词]220kV母联充电保护电磁型微机型220kV母联充电保护主要是为了在母线充电过程中，能更可靠地切除被充电母线上故障而配置的一套保护装置。
随着微机技术的日益成熟，微机型保护装置取代电磁型保护已成为一种发展趋势。
目前，在南通地区的16座220kV变电所中，应用的220kV微机型母联充电保护有11套，电磁型充电保护有5套。
相对而言，微机型充电保护具有功能更强大，动作逻辑更清晰的特点，在应用过程中，与传统的电磁型保护存在一定的差异。
现从运行应用的角度对两类保护装置进行分析比较。
1母联充电保护：1.1母联充电保护装置的组成电磁型母联充电保护装置一般采用与母差保护集中组屏的方式，母联充电保护与母差保护各用一组独立的保护电源；微机型充电保护装置，一般由微机型母线差动保护装置包含的母联“充电保护”和母联“过流保护”，以及独立的母联开关电流保护共同组成。
微机型母线差动保护装置所属的母联充电保护包含于母差保护装置中，作为微机型母差保护的一项功能实现，与母差保护共用一组保护电源，因此，当微机型母差保护停用时，所属的充电保护、过流保护也就无法使用。
为解决母差保护停用时，母线一次设备因故检修后，用母联开关对母线充电时没有保护的问题，采取了在现场另加装一套独立的母联开关电流保护（一般由断路器保护装置实现）。
1.2微机型充电保护装置中使用次序的问题及解决方法：由于微机型充电保护由两套完整的母联充电保护共同组成，也就存在了一个微机型母联短充电、长充电保护与母联开关电流保护优先起用的问题。
1.2.1母差保护起用时微机型母差保护所属的短充电保护具有短时闭锁母差的功能，而长充电保护与母联开关电流保护不具有这一功能。
故此时必须起用母差保护所属的短充电保护对空母线充电。
1.2.2当母差保护投信号时此时，母差保护动作不会引起出口跳闸，长充电保护与母联开关电流保护在保护整定中相对短充电保护增加了一项零序过流定值，提高了保护的灵敏性。
此种情况下，应优先起用母联开关的长充电保护（或母联开关的电流保护）对空母线充电；1.2.3当母差保护停用时母差保护停用，所属的短充电保护与长充电保护也随之停用，因此只有起用母联开关电流保护对空母线充电。
2母联充电保护应用中的几个问题2.1短充电保护的应用：当双母线中一段母线停电检修后，通过母联开关对检修母线充电时，应起用短充电保护，以恢复双母线运行。
充电过程中，当检修母线有故障，不经复合电压闭锁，瞬时跳开母联开关，切除故障。
2.2短充电保护闭锁母差必要性的问题：由于母线充电正常时，经母联开关流向空母线的一次电流很小，其反映到母线差动保护二次回路中的电流量，不足以影响到母差保护的正常运行。
因此，我们只需考虑充电时，空母线上存在故障的情况。
2.2.1电磁型保护的分析：设一次接线方式为双母线联接，充电时的运方为：Ⅰ母在运行状态，Ⅱ母检修结束，QF1、QF2在合位，QF3、QF4在分位、母联开关在分位。
起用充电保护对Ⅱ母进行充电。
图1充电时Ⅱ母上发生故障时，差动回路差流流向示意图，从图中可得：差动电流流经差动总出口继电器KA与Ⅱ母差动继电器KA2。
此时，若差动保护起用且没有被闭锁的情况下，因复压闭锁条件解除，断路器的动作情况将根据变电所是否有不可倒元件而存在两种可能：2.2.1.1母差级电流端子中有不可倒元件：根据倒闸操作原则规定，当一次接线与母差流变二次回路不对应时、母联开关在非自动状态（如倒排过程中）、单母线运行时，母差屏CK开关置破坏“固定连接”位置，此时KA与KA2继电器的动作将零时限作用于母联开关及运行中的Ⅰ母上的断路器QF1、QF2全部跳闸；2.2.1.2母差级电流端子全部为可倒元件：此时KA与KA2继电器的动作将零时限作用于母联开关跳闸。
2.2.2微机型保护的分析：以南自厂BP-2B微机母线保护为例，一次接线方式为双母线联接。
差流的计算公式为：总差流：Id=I1+I2+…In；Ⅰ母分差电流：Id1=I1*S11+I2*S12+…In*S1n-ILK*SLK；Ⅱ母分差电流：Id2=I1*S21+I2*S22+…In*S2n-ILK*SLK。
其中：I1、I2、…、In表示各元件电流的数字量；ILK表示母联电流的数字量；S11、S12、…、S1n表示各元件Ⅰ母刀闸位置的数字量；S21、S22、…、S2n表示各元件Ⅱ母刀闸位置的数字量；SLK 表示母线并列运行状态的数字量（0表示分列运行，1表示并列运行）。
出口逻辑计算公式为：Tn=F1*S1n+F2*S2nTLK=F1+F2其中：Tn表示差动动作于各元件逻辑（0表示不跳闸，1表示跳闸）；F1表示Ⅰ母故障、F2表示Ⅱ母故障（0表示无故障，1表示故障）；TLK表示差动动作于母联逻辑。
注：各元件的CT极性端在母线侧，母联CT极性端在Ⅱ母侧。
设充电时运方与上述电磁保护一例中相同，母差保护起用而未被闭锁:2.2.2.1Ⅱ母存在故障时：I3=I1+I2；代入差流计算公式：Id=I1+I2=I3；Id1=I1+I2-I3=0；Id2=I3；通过出口逻辑公式计算可得：T1=0、T2=0、TLK=1；Ⅱ母故障时，大差电流为I3；Ⅰ母小差为0；Ⅱ母小差为I3；复压闭锁解除，差动保护应动作于母联开关跳闸。
2.2.2.2存在母联辅助接点滞后打开情况：由于微机型差动保护中，母联开关断开时，辅助接点自动将母联开关差回路不计入差回路，当母联开关合上时辅助接点有可能滞后打开，此时的一次电流为：I1=I2+I3；二次回路中因辅助接点滞后打开，母联CT二次电流未计入差回路，进入程序计算的I3=0，此时的母差回路的差流计算结果又为：Id=I1+I2=I3；Id1=I1+I2-I3’=I3；Id2=I3；通过出口逻辑公式计算可得：T1=1、T2=1、TLK=1；此时，大差电流为I3；Ⅰ母小差为I3；Ⅱ母小差为I3；复压闭锁解除，差动保护应动作于QF1、QF2及母联开关跳闸。
2.2.2.3“双母线互联”压板投入的情况下：微机型母线差动保护中：“双母线互联时，两段母线经隔离刀闸实际联为单母线运行，小差动自动退出，母线总差动作后则将所有元件跳开”。
结合以上（1）、（2）种情况推论，可知此时母线保护总差动作，应把所有运行的开关全部跳开。
2.2.3短充电保护闭锁母差的必要性：综合以上分析可知：在充电过程中，若母差保护起用且未被闭锁，当空母线上存在故障、复压闭锁条件解除时，母差保护或动作于母联开关跳闸（若短充电保护起用，将与母差保护同时向母联开关发出跳闸命令），或因“非固定联接”、辅助接点滞后打开、“双母线互联压板”投入等原因，将运行母线上的断路器及母联开关全部跳闸。
因此，充电过程中，若差动保护起用，此时专为母线充电而设的短充电保护必须具有闭锁母差的功能，待充电结束后及时开放母差出口。
2.3母线充电操作中的注意事项：2.3.1电磁型短充保护动作逻辑保护为保证对充电母线过程中，短充电保护能闭锁母差保护，在充电合闸回路中增加了一只SHJ。
短充电合闸回路中，3AN与SHJ串联，两付延时打开常开接点分别接入母联开关合闸回路和跳闸回路，图四中，SHJ的两付延时闭合的常闭接点分别串联在Ⅰ母差动出口、Ⅱ母差动出口回路中。
当短充电保护起用时，充电保护压板投“短充”位，通过3AN按钮将SHJ继电器接通，向母联合闸回路发出合闸命令，经延时断开母联合闸回路和跳闸回路，充电保护退出，在母联开关合闸的同时闭锁母差出口，经延时开放母差出口中间。
短充电保护投入期间，若充电保护动作，保护出口1BCJ闭合，接通母联开关跳闸回路。
图42.3.2电磁型短充保护使用的注意事项2.3.2.1针对电磁型充电保护的长充与短充功能由一块压板切换的特点，运行人员在起用电磁型充电保护时应认真核对压板投切位置，确保压板位置正确；2.3.2.2短充电保护起用，对空母线进行充电时，必须使用充电保护屏上的充电按钮进行操作，禁止使用控制把手操作。
2.3.3微机型短充电保护动作逻辑2.3.3.1微机型母联短充电保护的起用需同时满足三个条件：（1）母联充电保护压板（或控制字）投入；（2）其中一段母线已失压，且母联开关已断开；（3）母联开关跳位继电器由“1”变为“0”，母联电流从无到有。
充电保护投入、“充电闭锁母差控制字”投入时闭锁母差，充电保护投入后自动展宽一定时限后退出，母差恢复。
在充电保护开放期间，若母联电流大于充电保护整定电流，则将母联开关切除。
2.3.3.2微机型母联开关电流保护装置中，为保证所属的充电保护在线路重合闸时可靠不投入，引入了电磁型保护中的“手合”概念，保护装置中不需要接入“手合”信号，“手合”状态由保护通过开关位置接点来判断。
母联开关电流保护所属的充电保护满足“手合”条件时自动投入。
2.3.4微机型充电保护使用的注意事项2.3.4.1各厂家在保护的控制字和硬压板设置上各有不同。
如：南瑞继保的RCS-915微机母线保护装置中同时设有“充电保护”与“过流保护”投入的控制字和硬压板；深圳南瑞的BP-2B微机母线保护装置中“充电保护”与“过流保护”只通过硬压板进行控制；母联开关电流保护中，南自厂PSL631断路器保护中设有“充电保护”控制字，过流保护通过硬压板进行控制，而南瑞RCS-923A断路器保护装置中，“充电保护”与“过流保护”均由硬压板控制。
所以，运行人员应根据现场所用厂家的保护装置，对照继保定值单，仔细核对控制字和压板的具体配置及投退要求，才能保证倒闸操作的正确无误。
2.3.4.2针对微机型母差保护中“双母线互联”时保护动作的特征，运行人员在倒闸操作中对“双母线互联压板”的投退必须严格执行“倒排操作时将‘互联压板’投入，倒排操作结束后断开‘互联压板’”的规定，以防母线充电过程中增加母差误动的可能性。
2.4长充电保护的应用母联长充电保护可以作为母线解列保护，也可以作为线路（变压器）的临时应急保护。
