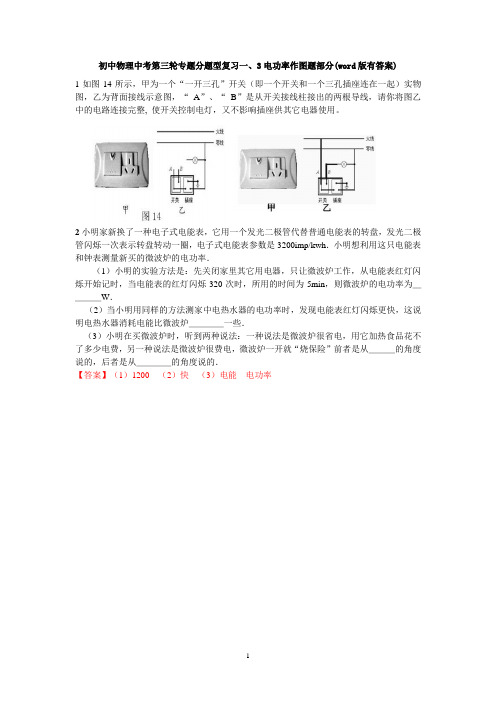

初中物理中考第三轮专题分题型复习一、3电功率作图题部分(word版有答案)
初中物理中考第三轮专题分题型复习一、3电功率作图题部分(word版有答案)
1如图14所示，甲为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，乙为背面接线示意图，“A”、“B”是从开关接线柱接出的两根导线，请你将图乙中的电路连接完整, 使开关控制电灯，又不影响插座供其它电器使用。
2小明家新换了一种电子式电能表，它用一个发光二极管代替普通电能表的转盘，发光二极管闪烁一次表示转盘转动一圈，电子式电能表参数是3200imp/kwh．小明想利用这只电能表和钟表测量新买的微波炉的电功率．
（1）小明的实验方法是：先关闭家里其它用电器，只让微波炉工作，从电能表红灯闪烁开始记时，当电能表的红灯闪烁320次时，所用的时间为5min，则微波炉的电功率为＿＿＿＿W．
（2）当小明用同样的方法测家中电热水器的电功率时，发现电能表红灯闪烁更快，这说明电热水器消耗电能比微波炉＿＿＿＿一些．
（3）小明在买微波炉时，听到两种说法：一种说法是微波炉很省电，用它加热食品花不了多少电费，另一种说法是微波炉很费电，微波炉一开就“烧保险”前者是从＿＿＿的角度说的，后者是从＿＿＿＿的角度说的．
【答案】（1）1200 （2）快（3）电能电功率
1。
3.1-3.3 电流和电阻 电功和电热-鲁科版(2019)高中物理必修第三册作业

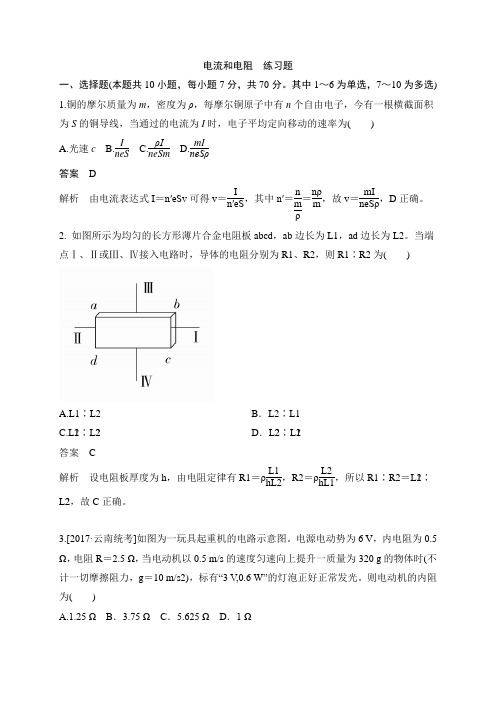

电流和电阻练习题一、选择题(本题共10小题，每小题7分，共70分。
其中1～6为单选，7～10为多选)1.铜的摩尔质量为m，密度为ρ，每摩尔铜原子中有n个自由电子，今有一根横截面积为S的铜导线，当通过的电流为I时，电子平均定向移动的速率为()A.光速cB.IneS C.ρIneSm D.mIneSρ答案 D解析由电流表达式I＝n′eSv可得v＝In′eS，其中n′＝nmρ＝nρm，故v＝mIneSρ，D正确。
2. 如图所示为均匀的长方形薄片合金电阻板abcd，ab边长为L1，ad边长为L2。
当端点Ⅰ、Ⅱ或Ⅲ、Ⅳ接入电路时，导体的电阻分别为R1、R2，则R1∶R2为()A.L1∶L2 B．L2∶L1C.L21∶L22D．L22∶L21答案 C解析设电阻板厚度为h，由电阻定律有R1＝ρL1hL2，R2＝ρL2hL1，所以R1∶R2＝L21∶L22，故C正确。
3.[2017·云南统考]如图为一玩具起重机的电路示意图。
电源电动势为6 V，内电阻为0.5 Ω，电阻R＝2.5 Ω，当电动机以0.5 m/s的速度匀速向上提升一质量为320 g的物体时(不计一切摩擦阻力，g＝10 m/s2)，标有“3 V,0.6 W”的灯泡正好正常发光。
则电动机的内阻为()A.1.25 Ω B．3.75 Ω C．5.625 Ω D．1 Ω答案 A解析电动机输出功率P出＝mgv＝1.6 W，灯泡中电流IL＝P额U额＝0.2 A，干路电流I＝U－U额r＋R＝1 A，电动机中电流IM＝I－IL＝0.8 A，电动机的功率P＝IMUM＝IMU额＝I2M RM＋P出，计算得RM＝1.25 Ω，所以A项正确。
4. 在电喷汽车的进气管道中，广泛地使用着一种叫“电热丝式空气流量传感器”的部件，其核心部分是一种用特殊的合金材料制作的电热丝。
如图所示，当进气管道中的冷空气流速越大时，电阻R两端的电压U0就变得越高，反之，电压U0就越低。
这样管道内空气的流量就转变成了可以测量的电压信号，便于汽车内的电脑系统实现自动控制。
九年级物理寒假作业 15(电功率)(练习配答案)
九年级物理寒假作业十五判断下列说法是否正确，正确的在括号内打“√”，错误的打“×”．1．千瓦时是电能的单位，符号是kW·h.()2. “220 V100 W”的电灯接在电路上，它的功率一定是100 W．()3．电灯泡上标着“PZ22025”，表示额定电压是220 V，额定功率是25 W．() 4．在额定电压下工作时，用电器的实际功率等于它的额定功率．()5．火线和零线之间的电压是220 V．()6．一盏电灯25 h消耗1 kW·h的电能，这盏电灯的功率是0.04 kW.()7．在家庭电路中，通过额定功率为1 W的节能灯的电流是1/220 A．()8．保险丝不能用铜丝代替，可以用铁丝代替．()(满分：30分时间：20分钟)一、选择题(每小题2分，共20分)1．对下列物理量的认识中，最接近实际的是()A．中学生的正常体温是41 ℃B．考试专用的中性笔长约10 dmC．一节新干电池的电压为1.5 VD．家用电风扇的额定功率约2 000 W2．电炉通电后，电炉丝热得发红，而与电炉丝相连的导线却不怎么热，其原因是() A．通过电炉丝的电流大B．通过电炉丝的电流小C．电炉丝的通电时间长D．电炉丝的电阻大3．下列用电器：电视机、电风扇、白炽灯和节能灯，四种都标有“220 V40 W”的字样，若它们都在额定电压下工作相同的时间，产生热量最多的是() A．电视机B．电风扇C．白炽灯D．节能灯4．下列家用电器中，利用电流热效应工作的是()A．电风扇B．电动机C．电饭锅D．电视机5．如图所示电路，电源电压不变，R是定值电阻．将一个“6 V 2 W”的小灯泡接在a、b两点间，小灯泡恰能正常发光；若换一个“6 V 3 W”的小灯泡接在a、b两点间，则这个小灯泡()A．比正常发光时暗些B．比正常发光时亮些C．恰能正常发光D．灯丝将会被烧坏6．下图中“＋”“－”分别表示电表的正负接线柱，可以测量R的电功率的电路图是()7．在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5 V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是()电压U/V 1.52 2.5 3电流I/A0.250.290.320.35A.灯丝的电阻随电压增大而减小B．通过小灯泡的电流与它两端的电压成正比C．小灯泡的额定功率为四次功率的平均值D．小灯泡的额定功率为0.8 W8．利用如图所示电路可定性研究电热与电流、电阻和通电时间的关系，图中三个电阻的材料和质量相同，且R1＝R3＝5 Ω，R2＝10 Ω，三个电子温度计分别与之相连(图中未画出)并能测量它们的温度．闭合开关后，每隔一定时间记录各电阻的温度，通过比较温度的变化来间接反映电阻产生电热的多少．下列有关分析与推断错误的是()A．分析任意一个电阻的温度变化，可知电热与通电时间有关B．分析比较R1和R2的温度及变化，可知电热与电阻有关C．分析比较R1和R3的温度及变化，可知电热与电流有关D．分析比较R2和R3的温度及变化，可知电热与电阻有关9．甲、乙两个电热器的电阻之比为5∶4，通过的电流之比为2∶1，通电时间之比为1∶2，则电流通过甲、乙两个电热器产生的热量之比为()A．5∶2 B．5∶4C．2∶5 D．10∶110．当温度降到很低时，某些金属导体如铝在－271.76 ℃以下，铅在－265.95 ℃以下时，电阻就变成了零，这种现象称为超导现象．假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电阻丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法正确的是()A．白炽灯仍能发光且更省电B．电动机仍能转动且效率更高C．电饭锅仍能煮饭且效率更高D．电熨斗仍能熨烫衣服且更省电二、非选择题(11、12题各3分，13题4分，共10分)11．在家庭电路中，电热水器正常工作的电压为____V，它与家中的空调器是________连接的(选填“串联”或“并联”)，家庭中每月的耗电量是用________来测量的．12．有一只小灯泡，它正常发光时灯丝电阻为7.6 Ω，正常工作时电压为3.8 V，如果只有6 V的电源，要使小灯泡正常发光，需______一个______Ω的电阻，连入电路中的电阻消耗的功率为______W.13．小明家的电能表上标有“3 200 imp/kw·h”．当他家只开某个用电器时，发现在10 min内电能表指示灯闪烁了32次，该用电器的功率为________W．若该用电器每天少开1 h，则30天可节约电能________kw·h.小轿车后窗玻璃上细条的作用冬天，小轿车内外的温差比较大，里面热，外面冷．坐在车里面的人不断呼出的水汽往往在车窗玻璃上凝结，形成一层霜花而看不清车外景物．为此，人们把小轿车的后窗玻璃做成双层，里面贴上带有一条条电阻丝的薄膜，通电后电阻丝发热，凝结在玻璃上的霜花，随着玻璃温度的升高就会熔化蒸发掉．作业十五参考答案【轻松明辨】1．√2．ד220 V100 W”的电灯接在电路上，只有在额定电压下它的功率才是100 W. 3．√ 4.√ 5.√ 6.√7.√8．×为了用电安全，禁止用铜丝、铁丝等导线代替保险丝．【快乐满分】1．C 2.D 3.C 4.C 5.A6．B7.D8.C9.A10.B11．220并联电能表12．串联 4.4 1.113．60 1.8。
物理人教版九年级全册电功和电功率练习题(含答案)
电功和电功率练习题( B )1．电能表是家庭电路中测量下列哪个物理量的仪表A．电功率B．电能C．电阻D．电压( C)2．为了纪念物理学中有杰出贡献的科学家，有时会用他们的名字作为物理量的单位，其名字被用来作“电功率”单位的是A．欧姆B．安培C．瓦特D．焦耳(C )3．有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是A．乙灯比甲灯更亮B．甲灯比乙灯更亮C．两盏灯一样亮D．无法判定哪盏灯更亮( A )4．标有“220V 40W”和“220V 60W”的两只灯泡L1 、L2串联在电路中时，两灯均发光，实际消耗的功率分别为P1和P2，则A. P1>P2B. P 1=P2C. P1<P2D. 无法确定( C )5．把标有“6V 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则A、两灯一样亮B、L1比L2亮C、L1比L2暗D、两灯都能正常发光( A)6．将分别标有“8V 4W”、“4V 2W”字样的灯L1、L2串联使用。
当灯L1正常发光时，灯L2会A、正常发光B、比正常发光暗C、比正常发光亮D、以上三种情况均有可能(B)7．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5W C．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W( C )8．家用电能表的盘面上，标有3000R/kWh的字样，当接入一个用电器正常工作时，1min 内电能表的转盘转了15转，则该电器消耗的实际功率是A、5WB、500WC、300WD、3KW( A)9．如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明A．灯泡L1的阻值大于灯泡L2的阻值B．灯泡L1的额定功率大于灯泡L2的额定功率C．灯泡L1两端的电压小于灯炮L2两端的电压D．通过灯泡L1的电流大于通过灯炮L2的电流( D )10．有两个额定电压相同的小灯泡，串联起来接到电源上，亮度不同。
九年级物理电功率单元练习(Word版 含答案)
九年级物理电功率单元练习（Word 版 含答案）一、初三物理 电功率 易错压轴题（难）1．⑤小灯泡额定功率的表达式为：22221212•L I R P I R I R I I I ===-额额额额。
朵朵和同学们在做电学实验过程中：（1）朵朵和同学们经过讨论，依次完成了“探究电流与电压的关系”三次实验电路的设计，如图甲、乙、丙所示。
由图甲改进为图乙是为保证实验过程中_____这一因素不变；由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R 两端的电压_____（选填“改变”或“保持不变”）。
（2）请用笔画线代替导线，帮助朵朵按电路图丙将图丁中实物电路连接完整__________ 。
（3）朵朵连完电路，闭合开关后，发现两只电表的指针总在晃动。
请分析造成这一现象的原因：电路存在_____。
（4）在继续用图丁的实物电路探究“电流与电阻的关系”时，朵朵先将5Ω电阻接入电路，调节滑动变阻器，使电压表的示数为2V ，记下电流值；再将5Ω电阻换成10Ω电阻，她下一步操作是：将滑动变阻器的滑片向_____（选填“A”或“B”）端移动。
（5）朵朵和同学们完成上述探究活动后，想测量一只额定电压为2V 小灯泡的额定功率，但发现电压表被别的同学拿走了，于是她借助一个10Ω的电阻，设计了如图戊所示的电路，也测出了小灯泡的额定功率。
具体操作如下：①只闭合开关S 1、S 2，调节滑动变阻器，使电流表的示数为_____A 时，小灯泡恰好正常发光；②只闭合开关S 1、S 3，保持滑动变阻器滑片的位置不变，读出电流表示数为I 。
③P 灯=_____（用已知量和测量值表示，数值要求带单位）。
【答案】电阻改变接触不良 B 0.2 2V（I﹣0.2A）【解析】（1）如图甲连接的是小灯泡，由于灯丝电阻随温度而变化，所以改进为图乙是为保证实验过程中电阻这一因素不变；研究电流与电压的关系应保证电阻不变，改变电阻两端的电压，所以由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R两端的电压改变。
A4版打印初三物理电功率测试卷有答案
初三物理电功率测试卷有答案一、选择题（共18道总分36分）1、将规格都是"220V100W"的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（）A．三个用电器产生的热量一样多B．电风扇产生的热量最多C．电视机产生的热量最多D．电烙铁产生的热量最多2、下列说法正确的是A．电流通过用电器消耗的电能越多，用电器的功率越大B．千瓦、千瓦•时都是电功率的单位C．电功是表示电流做功快慢的物理量D．"220V 60W"的灯泡正常工作时，每秒消耗60J的电能3、某同学做电学实验时，电路如右图所示，已知他所用的电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压6V保持不变，滑动变阻器的最大阻值为10Ω，S闭合后，在实验操作无误的情况下，正确的说为50Ω，定值电阻R法是()A.电流表的最大示数为0.6AB.滑动变阻器消耗的最小功率为0WC.电压表的最小示数为1VD.电阻R消耗的最大功率为1.8W4、"关爱生命，注意安全"，是同学们在日常生活中必须具有的意识，关于安全用电下列说法正确的是(）A.保险丝熔断后，可以用铜丝代替B发现有人触电，直接用手把他拉开C.有金属外壳的用电器，其外壳要接地D.家庭电路中，开关连接火线或零线都可以5、如图的几种用电器工作时，以电能转化成内能为应用目的A．电视机B．电动自行车C．抽油烟机D．电烤箱6、小亮家新装了一台智能电热马桶盖，如图甲所示，他查阅使用说明书发现便座加热电路有高、中、低三档并可手动调节，其额定电压为220V，低温档、中温档的额定功率为22W和44W．利用所学的电学知识他设计了一个等效电路图，如图乙所示，用两定值电阻R1和R2表示两电热丝，单刀双掷开关S2可接a或b．当它接入家庭电路中正常工作时：（1）低温档加热的电流多大？（2）中温档加热5h，消耗多少度电？（3）高温档加热的额定功率是多少瓦？7、下列数据最接近实际的是（）A．日光灯的额定功率为1000WB．普通中学生的身高约为160cmC．中学生正常步行的速度约为10m/sD．体育测试用的实心球质量约为10kg8、把"220V 800W"的电炉丝改装后接在110V的电路上，欲使改装后的实际功率仍为800W，下列改装方案中，行之有效的做法是（）A．截取原电热丝长度的二分之一接入电路B．将两根相同规格电热丝串联接入电路C．将两根相同规格电热丝并联接入电路D．将原电热丝对折后，并联接入电路9、在如图所示电路中，电源电压不变，当滑动变阻器的滑片P由中点向右端移动时，下列说法正确的是（）A．电流表的示数变小B．电压表的示数变小C．灯泡消耗的功率变大D．电路消耗的总功率减小10、以下估测符合生活实际的是（）A．适合人洗澡的水温约为40℃B．一张纸的厚度约为1cmC．一盏小台灯的功率约为1000WD．一瓶普通矿泉水的质量约为50g11、如图所示，A、B为两盏白炽灯，A灯型号是"110V 25W",B灯型号是"110V 100W", R是一个未知电阻。
中考物理电功和电功率3(PPT)4-4
制取方法 主要用途 ? 工业 ? 生理 ? 其他 储存方法 7 世界纪录 发现历史编辑 第一块锂矿石，透锂长石（LiAlSi?O??）是由巴西人（Jozé Bonifácio d 锂的密度 小于水 锂的密度小于水 e Andralda e Silva）在名为Ut?的瑞典小岛上发现的，于世纪 年代。当把它扔到火里时会发出浓烈的深红色火焰，斯德哥尔摩的 Johan August Arfvedson分析了它并推； /shanghai/ 上海加盟展 上海加盟展会 ； 断它含有以前未知的金属，他把它称 作lithium（锂）。他意识到这是一种新的碱金属元素。然而，不同于钠的是，他没能用电解法分离它。年William Brande电解出了微量的锂，但这不足以做实 验用。直到年德国化学家 Robert Bunsen和英国化学家Augustus Matthiessen电解氯化锂才获得了大块的锂。锂的英文为Lithium，来源于希腊文lithos，意为 “石头”。Lithos的第一个音节发音“里”。因为是金属，在左方加上部首“钅”。锂在地壳中的含量比钾和钠少得多 [] ，它的化合物不多见，是它比钾和 钠发现的晚的必然因素。锂发现的第二年，得到法国化学家伏克兰重新分析肯定。 锂，原子序数，原子量. 4，是最轻的碱金属元素。元素名来源于希腊文， 原意是“石头”。7年由瑞典科学家阿弗韦聪在分析透锂长石矿时发现。自然界中主要的锂矿物为锂辉石、锂云母、透锂 金属锂 金属锂 长石和磷铝石等。在 人和动物机体、土壤和矿泉水、可可粉、烟叶、海藻中都能找到锂。天然锂有两种同位素：锂和锂7。 金属锂为一种银白色的轻金属；熔点为.4°C，沸点 4°C，密度.4克/厘米，硬度.。金属锂可溶于液氨。锂与其它碱金属不同，在室温下与水反应比较慢，但能与氮气反应生成黑色的一氮化三锂晶体。锂的弱 酸盐都难溶于水。在碱金属氯化物中，只有氯化锂易溶于有机溶剂。锂的挥发性盐的火焰呈深红色，可用此来鉴定锂。锂很容易与氧、氮、硫等化合，在冶 金工业中可用做脱氧剂。锂也可以做铅基合金和铍、镁、铝等轻质合金的成分。锂在原子能工业中有重要用途。 年月，由中国科学院国家天文台带领的科研
18.2电功率作业纸
设计者：李建萍 审核：张宏喜 时间：2013年11月29日 班级_______姓名18.2 电功率作业纸１、电功率的物理意义：表示用电器_________________的物理量，即电流做功快慢的物理量。
注：电功率只表示用电器单位时间内消耗电能的多少，即消耗电能的快慢。
电功率大的用电器不一定消耗电能多。
２、电功率的计算：（适用）电功率的计算公式有Ｐ＝_________＝_________＝_________＝_________注：①公式中只要知道其中的两个物理量就可算出第三个量。
②利用公式计算时，要将各物理量的单位全部化为国际单位的基本单位。
即Ｗ（_______）；Ｕ（_______）；Ｉ（________）；Ｒ（_________）；Ｐ（_________）；t （_________）。
③给出“PZ220-25”的字样，表示_________为220V,___________为25W ，计算时，只有电阻是不变的量，所以要根据_________算出电阻，电压、电流、生搬硬套代入公式计算。
3、当Ｕ实>U 额时，Ｐ实__Ｐ额，灯泡发光_________当Ｕ实＝U 额时，Ｐ实__Ｐ额，灯泡发光_________当Ｕ实<U 额时，Ｐ实__Ｐ额，灯泡发光_________注：若灯泡正常发光，则说明灯泡在额定电压下工作，此时Ｐ实_ _Ｐ额.灯泡的亮度由其实际功率决定。
若灯泡的电压是额定电压的二分之一，则实际功率是额定功率的________。
4．两电阻的阻值分别是R 1=8Ω，R 2=4Ω，串联后接于24V 的电源上，求：(1) R 1消耗的功率是多少，(2)R 2消耗的功率是多少。
5、标有“10V,1A ”和“9V,0.6A ”的两个电阻串联时，电路中的电流最大是多少？电路两端允许加的最大电压是多少？电路消耗的最大总功率是多少？6、标有“2.5V, 5Ω”小灯泡要在４Ｖ的电路中正常工作，该怎么办？(提示：需用一个电阻来分担多余的电压，要求说出电阻的阻值大小及消耗的功率？7、如图3电路，R1=10Ω，R2=20Ω,通过R1的电流为0.6A，求：(1)电路的总电阻；（２）电源的电压；（３）R1、R2消耗的功率是多少。
A4版打印初三物理电功率测试卷有答案
初三物理电功率测试卷有答案一、选择题（共18道总分36分）1、在如图所示的电路中，甲、乙两电表可能同是电流表，也可能同是电压表。
已知当开关S断开时，两灯均发光，此时甲、乙两电表的示数之比为2∶3。
若将甲、乙两电表同时换成另一种电表，开关S闭合后两灯仍均发光，则此时甲、乙两电表的示数之比及灯泡L1和L2消耗的功率之比分别为（不计温度对灯丝电阻的影响）A．3∶1，2∶1 B．3∶1，3∶1C．1∶3，1∶3 D．1∶3，3∶22、如图，电源电压恒为4.5V，灯泡L标有"3V 0.9A"字样，在不损害电路元件的情况下，下列判断正确的是（）A．该电路的最大功率是1.35WB．滑动变阻器的阻值可以调到零C．滑片向左移动时，电压表示数变大D．滑片向右移动时，灯泡消耗的功率变小3、甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．甲灯的实际功率一定是40WB．将乙灯接入110V电路中，它的额定功率为30WC．两灯均正常发光时，甲灯灯丝电阻较小D．两灯均正常发光时，相同时间甲灯消耗的电能较少4、一用电器标有"6V 3W"的字样，用电流表测得此时通过它的电流是300mA，则1min内该用电器实际消耗的电能是A．180JB．108JC．1.8JD．64.8J5、灯泡发光时，灯丝的温度达到2000℃，而与灯丝相连的导线却不那么热，这是因为：（）A．通过灯丝的电流比通过导线的电流大得多B．灯丝的电阻比导线的电阻大得多C．灯丝被密封在灯泡里不散热D．灯丝比导线细6、如图所示电路中，电源电压保持不变，开关S由断开到闭合，下列表述中正确的是（）A.电路总电阻变大B.电路总功率变小C.电压表示数变小D.电流表示数变大7、如图所示，电源电压保持3V不变，R1=10Ω，闭合开关S1．开关S拨至b时电压表示数是拨至a时的三分之一。
当开关S拨至b时，以下说法正确的是（）A．电压表的示数是3VB．通过R1的电流是0.1AC．电阻R2的阻值是5ΩD．R1与R2的功率比为1：38、下列家用电器中，利用电流热效应工作的是9、如甲图所示的电路中，电源电压为16V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断正确的是A．R0的阻值是10B．电路的最大总功率是25.6WC．R0的最小功率是3.2W D．滑动变阻器的最大阻值是7010、小明在使用电炉子的时候发现，闭合开关，电炉丝红热，但连接电炉丝的导线却并不热，你能帮小明解释一下吗？11、(2015·南京鼓楼区期末)标有"6V 3W"的小灯泡,通过它的电流与电压的关系如图所示。
北京第六十三中学物理电功率单元练习(Word版 含答案)
北京第六十三中学物理电功率单元练习（Word版含答案）一、初三物理电功率易错压轴题（难）1．电路中的电流I==，小灯光的额定功率P=U L I=2.5V×．在“测定小灯泡电功率”的实验中，小灯泡额定电压为2.5V。
（1）图甲中有一根导线连接错误，请在错误的导线上画“×”，并在图中改正（导线不许交叉）。
（_______）（2）正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮。
两电表无示数。
为判断故障、将电压表与滑动变阻器并联，电压表有示数，则电路发生故障的原因是_____。
（3）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图乙所示为_____V。
（4）根据实验记录绘制Ⅰ﹣U图象如图丙所示，根据图象信息，计算小灯泡的额定功率是_____W。
（5）完成上述实验后，小敏设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率。
实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1）①按电路图连接电路。
②闭合开关_____，移动R1滑片，使电流表的示数为I额灯泡正常发光。
③闭合开关_____，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额。
④保持_____滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2。
⑤小灯泡额定功率的表达式为P额＝_____。
（用I额、I1、I2、R1表示）【答案】滑动变阻器断路 2.2 0.5 S1 S2 R2 I 额2•2112I RI I【解析】【分析】（1）本实验中，电压表应并联在灯泡的两端，由此分析图甲的错误修改；（2）通过小灯泡不亮，两电表无示数，判断出电路中出现断路，然后根据具体情况判断断路处；（3）由图乙明确电压表量程和分度值，再读数；（4）由图象读出额定电压下通过灯泡的电流，根据P＝UI计算额定电功率；（5）已知灯泡的额定电流，可通过R2等效替代正常发光灯泡，再根据电路特点，利用电源不变计算出R2的阻值，由P＝I2R计算额定功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电功电功率作业纸3
姓名__________ 1．如图所示是某同学家电能表上个月底的示数．如果他家这个月消耗了100kW•h的电能，则本月底电能表示数应该是＿＿＿＿＿kW•h．他家同时工作的用电器总功率不超过＿＿＿＿＿W，单独接入某用电器工作一段时间，电能表的转盘转过20圈，该用电器消耗＿＿＿＿＿kW•h的电能．
2.电子式电能表表盘上标有“3000imp/（kW•h）”字样[“3000imp/（kW•h）”指接在这个电能表上的用电器消耗1kW•h的电能，电能表上的指示灯闪烁3000次]。
现将若干盏规格都为“220V 20W”的节能灯接在该电能表上一起正常工作15min，电能表的指示灯闪烁了135次，这些节能灯消耗的电能为＿＿＿＿＿＿＿＿J，接入的节能灯共有＿＿＿＿＿＿＿＿盏。
3.一台家用电脑处于待机状态下的电功率大约是10W，它表示1s内电流做的功是＿＿＿＿J．如果这台电脑平均每天的待机时间以10h计算，那么待机的状态下100天消耗的电能是＿＿＿＿kW•h．
4.标有“220V、10W”的一种节能灯，若每天正常工作2h，则一个月消耗＿＿＿＿＿kW·h的电能（一个月按30天计算），合＿＿＿＿＿J．
5.甲、乙两灯的额定电压均为9V，测得其电流与电压变化的关系图像如图所示．则乙灯正常发光时的电阻是＿＿＿＿＿Ω；若将甲、乙两灯串联接入9V的电路中，通电1min，两灯消耗的总电能为＿＿＿＿＿J。
6.利用如图所示的电路可以验证电功与电流的关系．
（1）图中两只灯泡的连接方式是＿＿＿＿联，它们工作时的电阻要＿＿＿＿＿＿（选择“相同”或“不同”）．
（2）小明正确操作，验证了实验的结论．支持该结论的实验现象是＿＿＿＿＿＿． 7.如图所示为家用电饭锅，与它有关的下列数据最符合实际的是
A ．正常工作时的电流是0.01 A
B ．正常工作时的电压为12 V
C ．正常工作时的功率为 700 W
D ．正常工作 1 小时消耗的电能约为 360 J
8.甲、乙两个灯泡的铭牌分别是“PZ220—25”、“PZ220—100”，关于这两个灯泡的描述正确的是
A ．甲灯的灯丝粗，电阻大
B ．甲灯的灯丝细，电阻大
C ．乙灯的灯丝细，电阻小
D ．乙灯的灯丝粗，电阻大
9.一只电热水壶的铭牌上标着“220V 1100W”的字样，它正常工作时，电流是多少？如果每天使用1h ，一个月用电多少千瓦时？（按30天计算）
10.如图所示，电源电压保持不变，已知R 2=40Ω.
（1）当闭合开关S 、S 1时，电压表示数为6V ，求电源电压？
（2）当闭合开关S ，断开S 1时，电压表示数为2V ，求通过R 1的电流和R
1消耗的电功率？
11.如图所示，电源电压6V恒定不变，灯泡L标有“6V 3W”字样，滑动变阻器的阻值范围是0～20Ω。
求：
（1）小灯泡的电阻：
（2）S、S l都闭合时滑动变阻器两端的电压；
（3）S闭合、S1断开时电路消耗的最小功率。
12.如图所示，小灯泡L上标有“6V 3W”字样，闭合开关，小灯泡正常发光，电流表示数为2A。
求：
（1）小灯泡L的电阻是多少？
（2）通过R0的电流是多少？
（3）电阻R0消耗的功率是多少?。
