弹性波及其应用

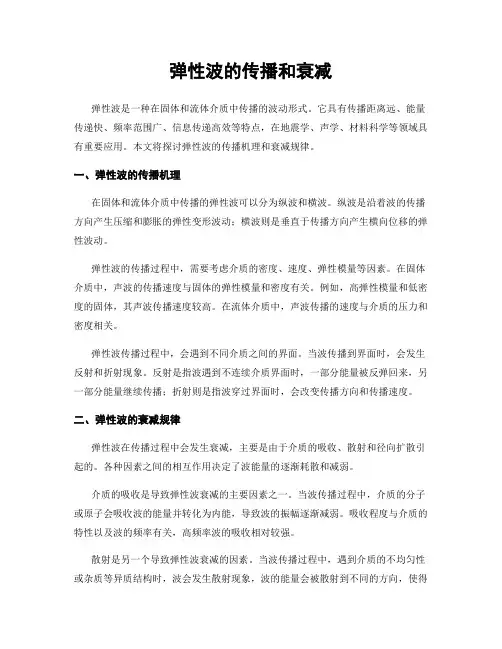

弹性波的传播和衰减
弹性波的传播和衰减弹性波是一种在固体和流体介质中传播的波动形式。
它具有传播距离远、能量传递快、频率范围广、信息传递高效等特点，在地震学、声学、材料科学等领域具有重要应用。
本文将探讨弹性波的传播机理和衰减规律。
一、弹性波的传播机理在固体和流体介质中传播的弹性波可以分为纵波和横波。
纵波是沿着波的传播方向产生压缩和膨胀的弹性变形波动；横波则是垂直于传播方向产生横向位移的弹性波动。
弹性波的传播过程中，需要考虑介质的密度、速度、弹性模量等因素。
在固体介质中，声波的传播速度与固体的弹性模量和密度有关。
例如，高弹性模量和低密度的固体，其声波传播速度较高。
在流体介质中，声波传播的速度与介质的压力和密度相关。
弹性波传播过程中，会遇到不同介质之间的界面。
当波传播到界面时，会发生反射和折射现象。
反射是指波遇到不连续介质界面时，一部分能量被反弹回来，另一部分能量继续传播；折射则是指波穿过界面时，会改变传播方向和传播速度。
二、弹性波的衰减规律弹性波在传播过程中会发生衰减，主要是由于介质的吸收、散射和径向扩散引起的。
各种因素之间的相互作用决定了波能量的逐渐耗散和减弱。
介质的吸收是导致弹性波衰减的主要因素之一。
当波传播过程中，介质的分子或原子会吸收波的能量并转化为内能，导致波的振幅逐渐减弱。
吸收程度与介质的特性以及波的频率有关，高频率波的吸收相对较强。
散射是另一个导致弹性波衰减的因素。
当波传播过程中，遇到介质的不均匀性或杂质等异质结构时，波会发生散射现象，波的能量会被散射到不同的方向，使得整体的振幅减小。
散射的强度与杂质的尺寸和分布有关，尺寸较大或分布较密集的杂质会引起更强的散射。
径向扩散是弹性波在固体介质中衰减的特殊现象。
当波在均匀固体中传播时，波的能量会随着距离的增加而扩散，导致波的振幅衰减。
径向扩散的强度与波长、传播介质的特性有关，波长较长或介质的吸收和散射性质较强时，径向扩散效应更加显著。
三、应用与展望弹性波在地震勘探、医学成像、无损检测等领域具有广泛应用。
弹性波实验技术的使用方法
弹性波实验技术的使用方法引言：随着科技的快速发展和人们对材料特性研究的深入，弹性波实验技术在材料科学领域扮演着重要的角色。
通过利用弹性波实验技术，我们可以了解材料的力学性质、结构变化以及材料内部的缺陷情况。
本文将介绍弹性波实验技术的使用方法，并探讨其在材料研究中的应用。
一、弹性波实验技术简介弹性波实验技术是一种基于材料对外加载的响应以及传播中的波动现象，分析材料力学性质和结构特征的方法。
弹性波主要包括应力波和声波两种类型。
应力波是由于材料内部受到外力作用而产生的波动，而声波是由于材料的声振激发而产生的波动。
利用弹性波实验技术，我们可以分析材料的弹性模量、波速、衰减等参数。
二、传统方法与现代方法传统的弹性波实验技术主要包括压电传感器实验法和应变波法。
压电传感器实验法通过利用压电材料的特性将机械振动转化为电信号的方法来分析材料的弹性波传播情况。
而应变波法则是利用材料性能的线性关系分析材料的应力-应变情况。
这些传统方法由于实验步骤复杂、信号采集方式繁琐，难以满足高效、准确的测试需求。
现代方法中，超声技术成为了关键。
超声技术通过利用新型的传感器和信号处理技术，提升了实验的准确性和效率。
近年来，无损检测技术的快速发展，如超声全波场成像、弥散波成像等，使得弹性波实验技术得到了进一步的提升。
三、弹性波实验技术的应用领域1.材料缺陷检测与评估利用弹性波实验技术，可以非破坏性地检测材料内部的缺陷，如裂纹、夹杂物等。
通过分析弹性波在缺陷处的传播反射情况，可以评估缺陷的大小、形态以及对材料的影响程度。
2.材料性能分析与优化弹性波实验技术可以用于分析材料的弹性模量、波速和衰减等参数。
这些参数的变化与材料组分、结构变化以及存在的缺陷情况相关。
通过分析这些参数，可以优化材料的性能，提高材料的力学特性。
3.材料界面和微观结构研究弹性波实验技术可以分析材料组分之间的界面结构及其相互作用，以及微观结构的变化情况。
通过对界面和微观结构的研究，可以更好地了解材料的力学特性和性能。
弹性波检测法在岩土测试中的应用
弹性波检测法在岩土测试中的应用随着我国经济水平的不断提高，岩土工程领域也得到一定的发展，随之日益增多的岩土测试方法也得到广泛的应用，弹性波检测法是其中一个检测技术。
本文主要研究分析弹性波检测法在岩土测试中的应用，从而介绍该方法的优越性。
标签：弹性波检测法;岩土测试;应用分析一、前言近些年来，岩土工程测试技术取得卓越的发展，弹性波理论广泛应用于地震、地质勘探、采矿、材料的无损探伤、工程结构的抗震抗爆、岩土动力学等方面，弹性波技术作为一种物探技术，在岩土测试中应用广泛，是一种高效的探测技术。
下面将进一步介绍弹性波检测法的方法以及在岩土测试中的发展和应用。
二、弹性波技术在岩土领域的发展弹性波不仅对各类岩石都有一定的穿透力和分辨力而且它在介质中传播时与介质相互作用使接收波中携带了与岩石物理力学性质相关的各种信息，所以作为一种信息载体，弹性波是最理想的。
20世纪50年代初期，日本在对岩体的调查、评价和分类中，引入了弹性波检测技术。
约在同一时期，原苏联把岩石纵波速度与岩石密度的乘积，称之为波阻抗，作为岩石爆破性的分级指标。
到7O年代，又把波阻抗和岩石的裂隙性相结合补充了岩石爆破性分级表1959年。
西方学者Maurer曾建议把波阻抗作为岩石可钻性指标。
在日本的隧道开拓工程中.广泛使用一种所谓抗爆强度为准则的岩石分级，抗爆强度就是岩石抗剪强度和岩石纵波速度的特定函数值。
7O年代以来，我国和国外水电、铁道和工程地质界相关人员，选用纵波速度进行岩体分类比较普遍。
1997年，王让甲对运用弹性波技术进行岩石可钻性分级进行了较为系统、全面的阐述和研究。
论述了运用弹性波技术进行岩石可钻性分级的可行性，对以纵波速度划分岩石可钻性分级标准的制订进行了研究，得出可喜的成果。
并主张采用动弹性力学参数综合评定岩石可钻性，其中引入了横渡的应用。
指出纵波速度和横波速度之比是一种非常实用的物理概念，也是一个评价岩石质量的有效指标，每一种岩石具有其相应的波速比值，比值的增大或减少均说明岩性的变化。
弹性波的传播与反射现象研究
弹性波的传播与反射现象研究引言：弹性波是一种在固体、液体和气体中传播的机械波。
弹性波有着广泛的应用，可以用于地震学、无损检测、地质勘探等领域。
在这篇文章中，我们将探讨弹性波的传播与反射现象的研究。
一、弹性波的传播弹性波的传播是通过媒质中的分子或原子的相互作用来实现的。
在固体中，弹性波能够沿着固体的内部传播，同时也能够在不同密度和硬度的固体之间进行传播。
在液体中，弹性波的传播更加复杂。
液体中的分子之间的相互作用较弱，因此弹性波会更容易在液体中发散和衰减。
然而，通过适当的控制传播介质的密度和粘性，可以在液体中实现弹性波的长距离传播。
在气体中，由于分子之间的距离较大，气体中的弹性波会比固体和液体中的传播速度更快，同时衰减也更快。
因此，气体中的弹性波通常只能用于近距离的传播，比如声波在空气中的传播。
二、弹性波的反射现象当弹性波遇到介质边界或不均匀性时，会发生反射现象。
反射现象是由于介质之间密度和硬度的差异引起的。
在固体中，当弹性波到达介质边界时，一部分能量会反射回来，而另一部分能量会穿过边界继续传播。
反射的强度和入射波的波长、角度以及介质的性质有关。
通过研究弹性波的反射现象，我们可以了解介质的性质和边界的特性。
在液体和气体中，弹性波的反射现象也遵循类似的规律。
然而，由于液体和气体中分子之间的相互作用较弱，反射的强度通常会比固体中的要弱。
三、弹性波的应用弹性波的传播与反射现象在地震学和地质勘探中有着广泛的应用。
地震波是一种弹性波，通过地震仪器可以记录下地震波在地球上的传播和反射情况。
这些记录可以帮助地球物理学家研究地球内部的结构和性质，同时也对地震灾害的预测和防范起到重要的作用。
另外，弹性波的传播和反射现象也被广泛应用于无损检测领域。
通过将弹性波引入待测物体中，可以探测材料内部的缺陷和不均匀性。
这项技术被广泛应用于工业领域，比如航空航天、汽车制造和金属加工等。
通过无损检测，可以大大提高产品质量和安全性。
结论：弹性波的传播与反射现象是研究领域中的重要课题。
冲击弹性波检测的应用
弹性波的传 播特性（速 度/衰减）
02 混凝土强度、刚度（模量） 03 结构物内部缺陷 04 地基材料力学特性
05 灌浆密实度
冲击弹性波检测的应用
应用领域
弹性波反射（时刻.速度）
振动特性（声.频谱.衰减）
壁厚、内部空洞、材质 桩的长度/完整性 立柱埋深、锚索、杆长度、灌浆密实
结构物的剥离、空洞 结构物全体的健全性 锚固张力、悬索张力
冲击弹性波检测的应用
THANKS
冲击弹性波 检测的应用
冲击弹性波检测的应用
应用领域
利用冲击弹性波的激发、传播、反射以及振动特性， 可检测结构的各种力学特性和健全性。
弹性波的激发（打击冲击特性）
施工管理，地基材料的力学特性 混凝土表层刚性、粘着强度
弹性波检测的应用
应用领域
01 结构物的裂缝程度
应用地球物理学原理第二章04弹性波的特征
03
弹性波在地壳中的传播
地壳的分层结构
地壳是地球最外层的硬壳，由 岩石和土壤组成，具有明显的 分层结构。
地球的地壳分为多个板块，板 块之间的相互作用可以产生地 震波。
地壳的分层结构对弹性波的传 播具有重要影响，不同层中的 波速和传播方向可能不同。
弹性波在不同介质中的传播
弹性波在固体、液体和气体中传播时具有不同的特征。
地下结构的不确定性可能导致弹性波传播模型的 误差，从而影响解释结果的准确性。
需要对地下结构进行详细调查和建模，以获得更 准确的弹性波传播特征。
数据处理与解释的复杂性
01
02
03
弹性波数据的处理涉及 多种算法和技术，如滤 波、反演、成像等，处
理过程较为复杂。
弹性波数据的解释需要 丰富的专业知识和经验 ，对解释人员的素质要
应用地球物理学原理第二章 04弹性波的特征
目录
• 弹性波的基本概念 • 弹性波的物理特性 • 弹性波在地壳中的传播 • 弹性波的应用 • 弹性波的局限性
01
弹性波的基本概念
弹性波的定义
弹性波
在弹性介质中传播的波动现象，由于介质的弹性性质，当 受到外力作用时，介质发生形变并产生恢复力，这种恢复 力会以波动的形式在介质中传播。
资源开发规划
通过分析地下岩层的弹性波特征，评 估资源的可开采性和开发风险，为资 源开发提供科学依据。
环境保护监测
利用弹性波技术监测环境变化，如土 壤污染、地下水污染等，为环境保护 提供技术支持。
05
弹性波的局限性
对地下结构的依赖性
弹性波的传播特性与地下结构密切相关，不同的 地下介质对弹性波的传播有显著影响。
弹性波的传播方式
弹性波可以通过反射、折射、散射等方式传播， 其传播路径和速度受到介质的不均匀性和边界条 件的影响。
运用实验探索弹性波的传播和衍射
91%
实验结论意义
实验数据统计和趋势分析的结果可以帮助我们更 深入地了解弹性波传播和衍射的规律性，为相关 领域的研究和应用提供重要参考。通过合理的数 据分析和实验结论的探讨，我们可以不断完善实 验设计和方法，推动该领域的发展。
● 06
第六章 结论与展望
研究成果总结
通过实验研究弹性波 传播和衍射，我们成 功总结了多项成果和 收获。对于实验结果 的分析不仅加深了我 们对该领域的理解， 也为相关领域的发展 做出了贡献。
多参考信息
91%
优化成像效 果
探讨弹性波在心 脏组织中传播和 反射的特性，优 化超声心动图的
成像效果
弹性波在乳腺超声成像中的应用
乳腺组织检测
利用实验方法探索乳腺组 织中弹性波的传播规律 提高乳腺超声成像的准确 性
诊断和治疗
运用弹性波技术进行乳腺 组织的诊断和治疗 优化乳腺超声成像效果
临床应用
探索弹性波在乳腺超声成 像中的临床应用 提升乳腺疾病的诊断和治 疗水平
91%
数据分析
利用弹性波在乳腺组织中 的传播规律进行数据分析 为乳腺疾病的研究提供科 学依据
弹性波在超声引导下的介入治 疗中的应用
01 实验探索
运用实验方法研究弹性波在超声引导下的介 入治疗效果
02 治疗优化
探讨弹性波在组织中的传播和反射规律，优 化介入治疗效果
03 精准定位
利用弹性波技术实现在超声引导下的精准治 疗定位
● 05
第5章 实验设计与数据分析
弹性波实验设计 方法
弹性波实验设计方法 是研究弹性波传播和 衍射的关键步骤。通 过合理设计实验方案， 包括选择合适的实验 材料和仪器，设置实 验参数，以及准确记 录实验数据，可以获 取可靠的实验结果。
弹性波的传播
弹性波的传播弹性波是一种在固体、液体和气体中传播的机械波，具有很广泛的应用。
在地震学、地质勘探、无损检测、声波成像等领域，弹性波的传播特性研究具有重要意义。
本文将从弹性波的定义及分类、传播方式、传播速度、传播特性以及应用等方面进行详细论述。
一、弹性波的定义及分类弹性波是一种沿着固体、液体和气体中传播的机械波，其能量主要以弹性势能和动能的形式传播。
根据传播介质的状态，弹性波可以分为固体波、液体波和气体波。
固体波包括纵波(压缩波)和横波(剪切波)两种类型。
纵波是指介质中颗粒沿波的传播方向振动，具有压缩和膨胀的特点；横波则是介质中颗粒沿垂直于波的传播方向振动，具有剪切的特点。
液体波主要是纵波，而气体波则主要是横波。
二、弹性波的传播方式弹性波在传播过程中可以存在多种传播方式，如直接波传播、折射波传播、反射波传播和散射波传播等。
直接波传播是指直接从波源向外传播的波，沿着传播路径传递能量。
折射波传播是指当弹性波传播介质发生密度、速度等物理特性发生变化时，波传播方向发生偏离的现象。
反射波传播则是指当弹性波遇到介质界面时，部分能量被反射回原介质，形成反射波。
散射波传播是指当弹性波遇到界面或者障碍物时，部分能量被散射到各个方向，形成多个散射波。
三、弹性波的传播速度弹性波的传播速度与介质的物理性质有关。
在固体介质中，纵波的传播速度比横波的传播速度要大，这是因为纵波是介质颗粒沿波的传播方向振动，颗粒之间的相互作用比较紧密，传播速度相对较高。
而横波则是介质颗粒沿垂直于波的传播方向振动，颗粒之间的相互作用较弱，传播速度相对较低。
液体介质中的弹性波传播速度相对较低，而气体介质中的弹性波传播速度最低。
这是因为液体和气体的分子之间相互作用较弱，颗粒振动传递能量相对困难，导致传播速度较慢。
四、弹性波的传播特性弹性波的传播特性主要包括衰减、折射、反射和散射等。
弹性波传播过程中会发生能量的损耗，即衰减现象。
这是因为弹性波在传播过程中受到介质内部的摩擦力和介质之间的摩擦力的作用，导致波幅逐渐减小。
