电气控制PLC考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、主电路一般画在辅助电路的______,复杂的系统则分图绘制。
A、左侧或上面B、右侧C、左侧D、上面正确答案：A2、变频器与电动机之间一般____接入接触器。
A、未知B、不允许C、允许D、不限正确答案：B3、热继电器的常闭触点一般用于______。
A、主电路中B、照明电路中C、控制电路中D、电源电路中正确答案：C4、自锁触点可以————。
A、点动B、正反转C、时间及电控D、保持接触器线圈通电正确答案：D5、异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。
A、4-7B、20C、1D、30正确答案：A6、--380V的线路，其负载计算电流为120A，尖峰电流为400A，应选择—__型的自动空气开关。
A、C: DW 10-200／3B、C: DW 10-400／3C、C: DW 10-600／3D、C: DW 10-800／3正确答案：C7、接触器励磁线圈____接于电路中。
A、都可以B、串联C、串并联D、并联正确答案：B8、______是熔断器在额定电压下所能断开的最大短路电流。
A、整定电流B、额定电流C、极限分断电流D、工作电流正确答案：C9、数控机床交流主轴驱动系统有_____和数字式2种型式。
A、电流B、模拟C、变频D、电压正确答案：B10、热继电器是一种____保护电器。
A、过流B、过载C、断路D、接地正确答案：B11、数控机床进给伺服系统的负载不大，加工精度不高时，可采用____控制。
A、全闭环B、半闭环C、开环D、以上3种均可正确答案：C12、在数控机床的强电电路中加入热继电器的作用，主要有什么作用A、断电保护B、漏电保护C、过载保护D、失电保护正确答案：C13、下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B14、改变三相异步电动机转向的方法是____A、改变电源电压B、改变电源频率C、改变定子绕组中电流的相序D、改变输入电流正确答案：C15、行程开关在控制线路中可作。
plc复习与练习题(带答案)
工厂电气控制技术（含PLC）复习题一、填空题1、PLC的输出信号相对输入信号滞后的现象，称为输入/输出信号的延迟 .2、电压继电器是反映电压信号变化的控制电器,其线圈与负载并联连接。
3、热继电器是应用电流的热效应原理来工作的电器，主要用来电动机的过载保护。
4、PLC工作过程的两个显著特点是循环扫描和集中采样、输出 .5、将一个接触器的常闭触点串接到另一个接触器的线圈电路中的控制方式，称电气互锁 .6、PLC的内部继电器实际上是PLC存储器中的内部标志位存储器，有两种状态： 1 和 0 。
7、继电器控制线路与PLC的梯形图十分相似，但有本质的不同：一个是硬件线路控制,一个是软件程序控制。
8、PLC的输入/输出信号处理过程主要有输入采样阶段、程序执行阶段、输出刷新三个阶段.9、速度继电器常用于笼型异步电动机的反接制动控制电路中。
10、PLC的输出电路主要有继电器输出、晶体管输出、晶闸管输出三种类型。
11．S7-200型PLC通电延时定时器（TON）的输入（IN）电路接通时开始定时，当前值大于等于设定值时其定时器位变为 ON ，其常开触点接通。
12、S7—200型PLC加计数器，若计数输入电路(CU）有上升沿信号、复位输入电路（R) 低电压，计数器的当前值加 1.当前值大于等于设定值时，其常开触点闭合。
13、依靠接触器自身辅助常开触头而使线圈保持通电的控制方式，称自锁。
14、字节是PLC中数据运算和存储的基本单位，一个字节由 8 个位(Bit）组成，两个字节构成一个字。
15、交流接触器主要由电磁系统、触头系统、灭弧装置组成.16、位置开关是一种根据运动部件的行程位置而切换电路的电器。
17、电流继电器是反映电流信号变化的控制电器，其线圈与负载串联连接。
18、多地点控制的接线原则是启动按钮应并联连接、停止按钮硬串联连接。
19、空气阻尼式时间继电器是利用空气阻尼作用原理来获得延时动作的.20、可编程序控制器主要由 CPU 、存储单元、接口单元和电源单元组成。
电气控制与plc试题及答案
电气控制与plc试题及答案### 电气控制与PLC试题及答案#### 一、选择题1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制板答案：A2. 在PLC中，输入继电器通常表示为（）。
A. IB. MC. TD. C答案：A3. 下列哪个不是PLC的编程语言（）。
A. 梯形图B. 指令列表C. 功能块图D. 汇编语言答案：D#### 二、填空题1. PLC的工作原理基于_______控制，通过_______扫描来执行程序。
答案：顺序；循环2. 在PLC中，_______继电器用于存储中间结果，_______继电器用于存储定时器和计数器的值。
答案：M；T3. PLC的输入/输出模块通常包括_______、_______、_______和_______。
答案：数字输入模块；数字输出模块；模拟输入模块；模拟输出模块#### 三、简答题1. 简述PLC的三个基本功能。
答案：PLC的三个基本功能包括：逻辑控制、顺序控制和数据处理。
逻辑控制是实现开关量输入输出的逻辑关系；顺序控制是按照一定的顺序执行任务，通常用于控制机械动作；数据处理功能则涉及到数据的采集、处理和存储。
2. 说明PLC在工业自动化中的优势。
答案：PLC在工业自动化中的优势包括：高可靠性，由于其模块化设计和严格的工业标准，PLC具有很高的稳定性和可靠性；易于编程，使用梯形图等直观的编程语言，使得非专业人员也能快速掌握；灵活性高，通过更换或修改程序，可以快速适应不同的控制需求；维护方便，模块化设计使得故障诊断和维修变得简单。
#### 四、计算题1. 给定一个PLC程序，其中包含一个定时器T0，设定时间为10秒。
如果程序在第5秒时启动，那么定时器T0将在何时触发？答案：定时器T0将在第15秒时触发，因为从第5秒开始计时，需要再经过10秒。
#### 五、论述题1. 论述PLC在现代工业控制系统中的重要性及其发展趋势。

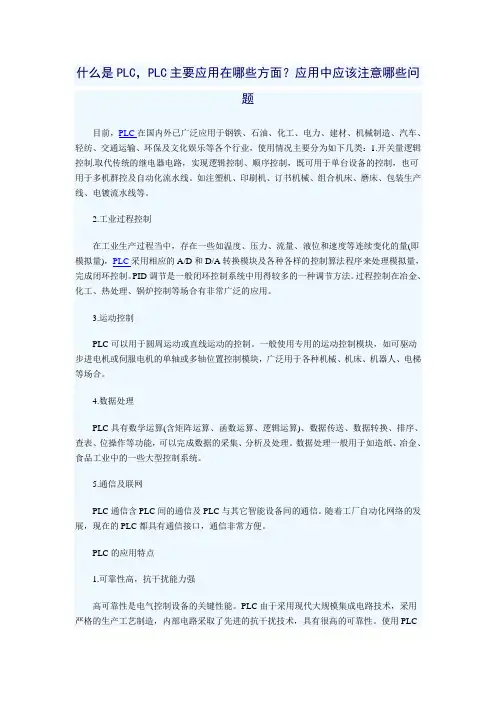

什么是PLC,PLC主要应用在哪些方面？应用中应该注意哪些问题
什么是PLC，PLC主要应用在哪些方面？应用中应该注意哪些问题目前，PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业，使用情况主要分为如下几类：1.开关量逻辑控制.取代传统的继电器电路，实现逻辑控制、顺序控制，既可用于单台设备的控制，也可用于多机群控及自动化流水线。
如注塑机、印刷机、订书机械、组合机床、磨床、包装生产线、电镀流水线等。
2.工业过程控制在工业生产过程当中，存在一些如温度、压力、流量、液位和速度等连续变化的量(即模拟量)，PLC采用相应的A/D和D/A转换模块及各种各样的控制算法程序来处理模拟量，完成闭环控制。
PID调节是一般闭环控制系统中用得较多的一种调节方法。
过程控制在冶金、化工、热处理、锅炉控制等场合有非常广泛的应用。
3.运动控制PLC可以用于圆周运动或直线运动的控制。
一般使用专用的运动控制模块，如可驱动步进电机或伺服电机的单轴或多轴位置控制模块，广泛用于各种机械、机床、机器人、电梯等场合。
4.数据处理PLC具有数学运算(含矩阵运算、函数运算、逻辑运算)、数据传送、数据转换、排序、查表、位操作等功能，可以完成数据的采集、分析及处理。
数据处理一般用于如造纸、冶金、食品工业中的一些大型控制系统。
5.通信及联网PLC通信含PLC间的通信及PLC与其它智能设备间的通信。
随着工厂自动化网络的发展，现在的PLC都具有通信接口，通信非常方便。
PLC的应用特点1.可靠性高，抗干扰能力强高可靠性是电气控制设备的关键性能。
PLC由于采用现代大规模集成电路技术，采用严格的生产工艺制造，内部电路采取了先进的抗干扰技术，具有很高的可靠性。
使用PLC构成控制系统，和同等规模的继电接触器系统相比，电气接线及开关接点已减少到数百甚至数千分之一，故障也就大大降低。
此外，PLC带有硬件故障自我检测功能，出现故障时可及时发出警报信息。
在应用软件中，应用者还可以编入外围器件的故障自诊断程序，使系统中除PLC以外的电路及设备也获得故障自诊断保护。
自动化设备试卷答案(A)
江苏省泰兴职业教育中心校2009--2010学年第一学期期末考试《自动化设备及生产线调试与维护》试卷(A) 答案及评分标准08级数控专业（中专）一、选择题（每小格 1 分，共30 分）1．PLC在工作时采用（A ）原理。
A、巡回扫描原理B、输入输出原理C、集中采样、分段输出原理2．PLC是指（B ）。
A、个人电脑B、可编程控制器C、数控技术3．不是构成气动三联件的元件是（B ）。
A、空气过滤器B、干燥器C、减压阀D、油雾器4．模块化生产加工系统指的是（C ）。
A 、自动化生产线B 、FMSC 、MPSD 、PLC5.FESTO生产线的供料单元用于检测料仓中有无工件的传感器是（A ）。
A 、光电传感器B 、电感传感器C 、磁感应传感器D 、电容传感器6．变频器主电路的输出与（D ）连接。
A 、步进电机B 、PLC C 、驱动器；D 、三相异步电动机7．Profibus DP总线的最多支持的节点数为（B ）。
A、32个B、127个C、126个D、5个8．在PPI网络配置中，NETR是（A ）指令。
A、网络读B、网络写C、写网络D、读网络9．MM420变频器参数中，恢复出厂值的参数是（C ）。
A、P0004B、P0000C、P0970D、P000110．步进电机驱动器的输出DIR-信号是（B ）。
A、正转方向控制信号B、反转方向控制信号C.、正转脉冲信号D、反转脉冲信号二、填空题（每小题 3 分，共24 分）1. 气压传动系统的主要组成部分有：气源装置、执行元件、控制元件、和辅助元件组成。
2．方向控制阀按气流在阀内的流通方向分为单向控制阀和双向控制阀。
3. 根据复位弹簧将单作用气缸分为预缩型气缸和预伸型气缸。
4．光电传感器把光信号转变为电信号。
5．电容式传感器可分为变极距型、变面积型和变介电常数型三种。
6．双气控及双电控两位五通方向控制阀具有记忆功能功能。
7．直流4线NPN型传感器输出时所有信号为低电平。
电气控制及PLC试题库和答案.(DOC)
一、填空题（每空1分，共25分）1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______；控制直流负载则选用_______直流接触器___。
2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开。
3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。
4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。
当流过熔断器的电流_________过载_____时，熔体熔断切断电路。
5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。
6. 试举出两种主令电器：________按钮______、_____行程开关_________。
7. PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括____输入采样，用户程序执行，输出刷新__ ______、______________、______________三个阶段。
9. JO2-51-2型10kW异步电动机，电源频率为50Hz，转子额定转速n N=2930 r/min，则其额定转差率s N=_________。
10. 试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。
11. 试举出FP1的两种特殊功能：_________________、_________________。
1~5. ×√√××6~10. ×√√×√二、判断题（正确划“√”，错误划“×”。
每小题1分，共10分）（）1. 交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。
电气控制PLC题库(附参考答案)
电气控制PLC题库（附参考答案）一、单选题（共60题，每题1分，共60分）1.符号KT表示A、电流继电器B、电压继电器C、时间继电器D、中间继电器正确答案：C2.FANUC 0i系统中JD1A接口表示______A、电池B、报警灯C、编码器接口D、I/O LINK接口正确答案：D3.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。
A、3B、5C、15D、10正确答案：A4.FANUC 0i数控装置由_____和I/O两个模块组成。
A、控制软件B、管理软件C、主板D、加工软件正确答案：C5.某装有自动空气开关的低压供电支路突然停电，当电源恢复时，该支路仍无电压输出，其原因是_____A、过载B、断路C、自动开关装有失压脱扣器而跳闸D、熔断器熔断正确答案：C6.电压继电器作欠压保护时，其电压—般为额定电压的____ 倍时，电压继电器动作。
A、7B、0.4-0.7C、1D、1.5正确答案：B7.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、低压配电电器和低压控制电器D、手动和自动正确答案：A8.电磁调速异步电动机的基本结构形式分为______两大类。
A、组合式和整体式B、组合式和分立式C、整体式和分立式D、整体式和独立式正确答案：A9.数控装置的_____包括输入、I/O处理、显示、诊断等。
A、管理软件B、编程软件C、控制软件D、加工软件正确答案：A10.用两只交流接触器控制电动机的正反转控制电路，为防止电源短路，必须实现____控制A、时间B、自锁D、互锁正确答案：D11.数控机床主轴用三相交流电动机驱动时采取____方式最佳。
A、变级和调压B、调频C、调频和调压D、调频和变级正确答案：C12.HH4-15／2型号的刀开关，其中数字“15”是表示——。
A、设计序号B、额定电流C、极数D、额定电压正确答案：B13.下列对步进电动机各项性能描述中错误的有____A、步进电动机的工作频率是指步进电动机起动后，能不失步工作的最大频率B、步进电机能带动的最大转矩比最大静转矩小C、步进电动机的最大静转矩与电流的平方成正比D、步进电动机的的启动频率是指在一定的负载下不失步工作的最大频率正确答案：C14.下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B15.异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。
电气控制与PLC参考答案(1)
参考答案一．填空题1.接触器是一种典型的电磁式电器，电磁式电器由三部分组成电磁系统、触头系统和灭弧装置。
2.根据图式填空（a）时间继电器的线圈一般符号e 是延时断开常闭触点f 是延时断开常开触点h 是瞬动触点3.电动机的正反转控制电路的互锁环节，为方便和安全兼顾，常使用复合按钮实现正反转的切换，安全的电气互锁则是串联对方常闭触点实现。
4.常见的减压起动控制电路有ㄚ-△减压起动；和定子绕组串接电阻减压起动。
3.自耦变压器减压起动；4．延边三角形减压起动。
5.PLC的编程语言有梯形图语言、指令表语言、状态转移图语言。
6．S7-200系列PLC的数据存储区分两大部分，是数据目标与数据存储。
7．S7-200型PLC的定时器包括TON 、TOF 、TONR 三种类型。
8. S7-200系列PLC的Q0.0 与Q0.1 两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。
9. 定时器预设值PT采用的寻址方式为字寻址10. 在PLC运行的第一个扫描周期为ON的特殊存储器位是SM0.1 。
11．定时器的两个变量是当前值和位值。
12.PLC中输入接口电路的类型有直流和交流两种。
13. 正跳变指令的梯形图格式为。
14. 字节寻址的格式由存储器标识符、数据大小、起始字节地址组成。
15. 位寻址的格式由存储器标识符、字节地址、分隔符及位号四部分组成。
16. 顺序控制继电器指令包括SCR 、SCRT 和SCRE 三个指令。
17. PLC运行时总是ON的特殊存储器位是SM0.0 。
二．选择题1．下列那项属于双字寻址（D ）。
A．QW1 B．V10 C．IB0 D．MD282. SM是哪个存储器的标识符。
（D ）A．高速计数器B．累加器C．内部辅助寄存器D．特殊辅助寄存器3. 在PLC运行时，总为ON的特殊存储器位是（C ）A SM1.0B SM0.1C SM0.0D SM1.14．定时器预设值PT采用的寻址方式为（B ）A.位寻址B.字寻址C.字节寻址D.双字寻址5. 世界上第一台PLC生产于（C）A．1968年德国B．1967年日本C．1969年美国D．1970年法国6. 下列那项属于字节寻址（A ）。
