预绞式电力金具选型及应用巩风国0引言预绞式金具在我国发展较早的为护线条、补修条、仅作为传统电力金具中一般防护金具使用。
近年来随着电力通信事业日新月异的发展，在国内外光纤复合架空地线（OPGW）架设安装工程中，预绞式安装金具已成功运用在各种电压等级输变电线路中，其主要特点是无应力集中点，应力分布均匀，同时具有较好的动态应力承受能力，且其结构简单，耐震可靠，安装容易、方便。
预绞式金具即为一组或几组预绞丝按照规定的孔径、节距、长度、根数预先制成一组螺旋状形状，在安装时紧缠在导线的外层，装入悬挂点的线夹中，它具有握力大、电晕小、重量轻、磁损小、应力分布均匀、无应力集中点、安装方便、免维护、节能效果明显等特点。
更可以增加导线的刚度，加强导线的抗振能力，减少在线夹出口处导线的附加弯曲应力。
预绞丝成形孔径比导线外径小15%~17%，故借助于材料弹性压紧在导线上，不产生滑移。
预绞丝式电力金具适用于高压架空输变电线路，是替代传统电力金具的新产品，其预绞式悬垂线夹、预绞式耐张线夹、预绞式接续条、预绞式护线条及预绞式补修条除具有普通架空线路传统金具的功能外，与传统电力金具相比，具有安装简单、可靠、不咯伤导线、无须专用工具、耐腐蚀、免维护等优点。
近年来以其较高的可靠性、优越的机械、电气性能及良好的经济性和实用性在国内得到广泛应用，故在电力线路上使用预绞式金具同样具备上述特点。
据资料介绍在欧洲预绞式电力金具已成功运行在425kV以上高压线路中数年。
预绞式悬垂线夹在国外特高压线路中已使用多年，有长期稳定运行的记录，如1975年的美国750kV 项目和1982年南非的750kV项目都使用了预绞式悬垂线夹（摘自《电力建设》2005.8《预绞式悬垂线夹在750kV输电线路的可用性分析》）。
但在我国刚刚进入预绞式电力金具的初期，相信在不远的将来将迎来预绞式金具的辉煌时代，它将在我国新建、扩建、城网及旧线路改造上发挥其应有的作用，必将带来良好的社会效益和经济效益。
国家能源局公告2013年第3号――批准《光伏发电并网逆变器技术规范》等84项行业标准
国家能源局公告2013年第3号――批准《光伏发电并网逆变器技术规范》等84项行业标准
文章属性
•【制定机关】国家能源局
•【公布日期】2013.03.07
•【文号】国家能源局公告2013年第3号
•【施行日期】2013.03.07
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准化
正文
国家能源局公告
（2013年第3号）
按照《能源领域行业标准化管理办法（试行）》（国能局科技[2009]52号）的规定，经审查，国家能源局批准《光伏发电并网逆变器技术规范》等84项行业标准（见附件），其中能源标准（NB）4项、电力标准（DL）80项，现予以发布。
国家能源局
2013年3月7日附件。
架空配电线路金具技术条件DL T 765.1—2001
架空配电线路金具技术条件DL／T 765.1—2001前言本标准根据原电力部《关于下达1997年制、修订电力行业标准计划项目的通知》进行制定。
本标准主要对额定电压35kV及以下架空配电线路的裸导线和绝缘电线金具及附件的通用技术条件做了规定。
本标准自2002年02月01日起实施，从实施之日起所有报批的与本标准有关的标准，均应符合本标准的规定。
本标准由中国电力企业联合会提出。
本标准由全国架空线路（电力金具）标准化技术委员会归口。
本标准由国家电力公司电力建设研究所、上海市南供电局、上海电力线路器材厂负责起草。
本标准主要起草人：董吉谔徐乃管崔江流徐学泰黄为源。
本标准由全国架空线路（电力金具）标准化技术委员会负责解释。
目次前言1 范围2 引用标准3 术语4 型号的表示方法5 技术要求6 试验7 验收规则8 标志与包装中华人民共和国电力行业标准DL／T 765.1—2001架空配电线路金具技术条件Technical requirements for distribution fittings中华人民共和国国家经济贸易委员会2001-10-08批准2002-02-01实施1 范围本标准规定了架空配电线路金具的技术条件，适用于额定电压35kV及以下架空配电线路裸导线和绝缘导线的金具。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
标准出版时，所示版本均有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 2314—1997 电力金具通用技术条件GB／T 2317.1—2000 电力金具机械性能试验方法GB／T 2317.3—2000 电力金具热循环试验方法GB／T 2317.4—2000 电力金具验收规则、标志与包装GB／T 5075—1985 电力金具名词术语GB 12527—1990 额定电压1kV及以下架空绝缘电缆GB 14049—1993 额定电压10kV及35kV架空绝缘电缆DL／T 464.1—1992 额定电压1kV及以下架空绝缘线金具和绝缘部件（1）一般规定DL／T 683—1999 电力金具产品型号命名方法JB／T 8177—1995 绝缘子金属附件热镀锌层通用技术条件SDJ／T 226—1987 架空送电线路导线及避雷线液压施工工艺规程3 术语除本标准规定的术语之外，其他术语应符合GB／T 5075的规定。
架空线路用预绞式金具
2.4预绞式悬垂线夹配件2.4.1预绞式悬垂线夹2.4.1.1适用范围：本预绞式悬垂线夹适用于电力线路直线杆塔上悬挂导线、地线。
2.4.1.2型式见图22，主要尺寸见表14。
标称破坏载荷KN主要尺寸(mm)A B C d E F G40 20 46 53 16 60 45 7660 20 52 58 16 70 50 9070 20 52 58 16 70 50 9090 20 60 65 16 78 52 118100 24 70 80 18 90 56 140120 24 80 80 18 90 56 160 2.4.1.3.1预绞式悬垂线夹符合DL/T 763-2001«架空线路用预绞式金具技术条件»。
2.4.1.3.2材料与结构：悬垂线夹--------由铝夹板、护线条预绞丝、橡胶夹具组成，符合DL/T 763-2001。
铝夹板----------由耐腐蚀、高强度铝合金压力铸造而成，该铝合金化学性能稳定，抗大气腐蚀性能好，并有很好的综合机械性能。
护线条预绞丝----按预定的机械性能与化学成分定做的铝合金丝(导线用)、热镀锌钢丝(钢绞线用)、铝包钢丝(铝包钢绞线用)，具有很高的抗拉强度、硬度和良好的弹性以及极强的防锈能力，能在恶劣的气候环境下长期使用。
橡胶夹具--------由优质橡胶及中心加强件组成，具有抗臭氧、耐化学、耐气候老化性能，具有高低温度性能，及较高的强度和弹性，较小的压缩变形。
螺栓------------符合DL/T 764.1-2001《电力金具专用紧固件六角头带销孔螺栓》。
闭口销---------------符合DL/T 764.2-2001《电力金具专用紧固件闭口销》。
2.4.2 L型联板：L型联板用于双联耐张绝缘子串与单根导线组装、单串绝缘子与双根分裂导线组装、双根拉线的组装、单串绝缘子双支点悬垂线夹的组装等。
2.4.2.1 适用范围：本L型联板主要用于双支点悬垂线夹的组装，以及需要L型联板组装的地方。

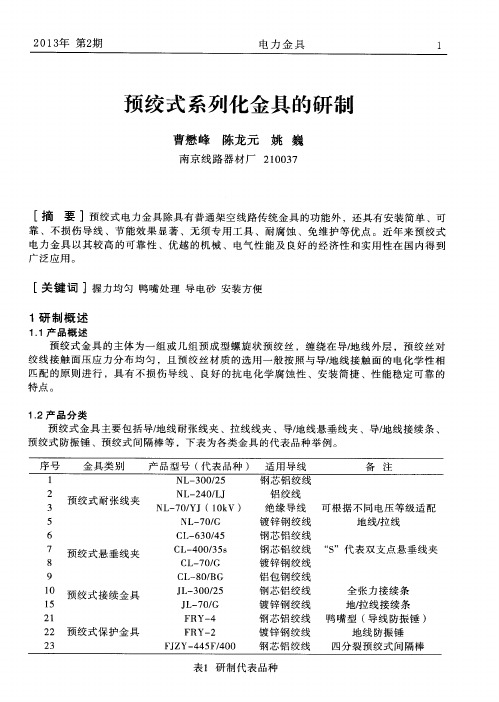

预绞式系列化金具的研制
