加扰解扰原理
加扰解扰原理
加扰解扰原理是信号处理中的一种重要原理，从其概念上讲，它的思想是使信号上的数据得以被加密，从而保证信号的安全性。
随着现代社会的不断发展，加扰解扰原理得到了广泛的应用，并起到了保护信息安全的重要作用。
首先，要了解加扰解扰原理，需要熟悉用于实现加扰解扰技术的基本原理。
加扰解扰技术基于数字处理和比特编码的基本原理，它可以对信号的特征进行分析，提取其中的特征信息，然后进行加密操作，这样就可以保证信号通信的安全程度。
其次，还要研究加扰解扰技术的应用领域。
现在，加扰解扰技术已经广泛应用在各个领域，例如金融、政府、医疗等，它可以有效地保护存储、传输和使用敏感数据的安全性，防止信息泄露和被窃取，并为社会组织提供更高的信息安全性。
再次，还要考虑加扰解扰技术的优点和缺点。
在加扰解扰技术的应用中，其优点在于可以提高信息安全性，使数据更加安全可靠；缺点在于性能有限，运行速度较慢，且加密的技术越复杂，解密的过程就越困难。
最后，需要了解加扰解扰技术的实施过程。
实施加扰解扰技术需要设计一个加密算法，这样可以把未加密的信号数据转换成不可识别的形式，这样可以有效地防止数据被外界获取。
加扰解扰技术还需要设计一个密钥机制，用来对加密信号进行解密，只有获取了正确的密钥，才能实现信号的解密工作。
综上所述，加扰解扰原理是信号处理中的一种重要原理，并在金融、政府、医疗等领域得到广泛的应用，起到了保护信息安全的重要作用。
加扰解扰技术的实施过程需要先设计加密算法，然后设计密钥机制，从而可以保证信号通信的安全性，但其运行速度较慢，这是一种不可避免的缺点。
LTE基站加扰原理
50%加扰，100%加扰，到底有何区别？答:举个例子就明白了，比如20M带宽，上下行都是100个PRB，50%加扰就是在50个PRB 上加扰，100%就是100个PRB都加扰！简单说，50%加扰就是让周边每个小区用一半的资源来做业务，100%加扰就是让周边每个小区全部资源都做业务。
在分配好的真实数据的资源后，剩下未被分配数据的下行物理资源将会被分配无用的数据以实现模拟加载或邻区干扰加载，这种方法称为OCNG（OFDMA Channel Noise Generator）。
加载和加扰方式：测试区域分为主测小区与非主测小区，主测小区加入真实终端进行数据传输称为加载，而非主测小区引入的真实终端干扰或者是模拟干扰称为加扰。
对于上行：主测小区上行加载方式：采用真实终端进行加载；邻小区上行加扰方式：采用真实终端进行加扰，最终需对主测小区达到相应干扰级别所要求的上行干扰水平（IOT），如果IOT 水平达不到干扰级别的要求，可在主测小区同时使用信号发生仪进行上行模拟加扰，以使IOT达到要求。
对于下行：主测小区下行加载方式：采用真实终端进行加载；邻小区下行加扰方式：采用OCNG方式，或采用真实终端进行加扰。
对业务信道的干扰，规范共定义三种干扰级别：干扰级别一：下行 50%加扰 + 上行50%加扰（对应5dB IOT 水平）干扰级别二：下行 70&加扰 + 上行70%加扰（对应8dB IOT 水平）干扰级别三：下行 100%加扰 + 上行100%加扰（对应11dB IOT 水平）LTE中加扰的目的主要在于将干扰信号随机化，在发送端用小区专用扰码序列进行加扰，接收端再进行解扰，只有本小区内的UE才能根据本小区的ID形成的小区专用扰码序列对接收到得本小区内的信息进行解扰，这样可以在一定程度上减小临小区间的干扰。
这种将干扰进行随机化的方法虽然不能降低干扰的能量，但是能使干扰的特性近似白噪声。
LTE中加扰的目的主要在于将干扰信号随机化，在发送端用小区专用扰码序列进行加扰，接收端再进行解扰，只有本小区内的UE才能根据本小区的ID形成的小区专用扰码序列对接收到得本小区内的信息进行解扰，这样可以在一定程度上减小临小区间的干扰。
数字电视加扰CA原理分析及故障报告
数字电视加扰CA原理分析及故障报告1、数字电视加扰CA系统（条件接受系统）的简要描述，当前付费数字电视频道实际上就是CA加密的频道，必须要经过广电BOSS授权才能解密，继而电视节目才可以正常的收看。
当前安吉数字电视都是采用机顶盒来接收，它利用射频信号线将MPEG2码流和EPG 信息接收下来，但是该mpeg2码流是已加扰信号，需要机顶盒智能卡利用密钥进行节目图像和音频的复原。
2、利用框图将CA的原理进行简要的分析名词解释：PDK（个人分配密钥）存在于智能卡，由永新同方提供的CA系统严格控制。
CAT表格和PMT表格都是存在于EPG列表中，分别对应条件接收表和节目映射表。
其中CAT表格中EMM（授权管理信息），它提供管理授权的信息，授权即为SK，为了避免该授权信息被未授权者获取，需要经PDK对其进行加密，就是PDK_SK。
ECM（授权控制信息），它存在于PMT表格中。
它控制授权的信息，它就是实现最终解扰生成控制字（CW）的关键，只有获取授权信息的用户才能解密出CW，就是SK_CW。
CW控制字，它由8个字节，每隔10m就会自动更换一次。
3、实例进行分析如上过程且解读为何从清流信号到加扰能够正常解读需要10s。
先看正常的加扰电视节目信号，截图中是以湖州新闻综合为例：湖州新闻综合，它的service ID 是101，所在的电视频点为411M。
上图显示，看到CAT表格中EMM（授权管理信息）它是存在于整个节目复用TS流中存在的。
它对整个TS流发挥作用。
后台显示它的CA_PID为48。
上图显示，在整个复用的TS流中，PMT表格中针对每个节目都会生成一个ECM信息，该节目（101）对应就是湖州新闻综合频道，它的ECM信息是CA_PID 为201。
针对湖州新闻综合频道，需要用户的授权，就是需要用户的智能卡里面包含有授权信息，才会对该电视节目解密，进而正常的收看。
相反若湖州新闻综合频道（101）改变为清流节目信号，就会变为如下图所示，看到CAT表格中EMM（授权管理信息），将会依然存在，为将来该节目的加扰和解扰提供必要的基础准备。

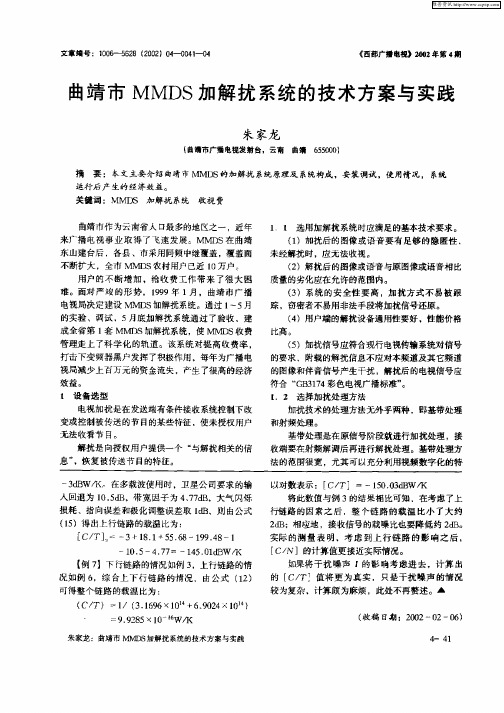

曲靖市MMDS加解扰系统的技术方案与实践
：９． ２ ５× ｌ —１ ／ ９ ８ ０ ６ Ｗ Ｋ
朱家龙 ：曲靖市 ＭＭＤＳ 加解扰系统 的技术方案 与实践
维普资讯
点进行加扰处理 ．因而有很高的安全性，但其解扰 处理 要在 每一 个用 户端进 行 ，因而解扰成本较 高 。 射频处 理是在 射频 调制 阶段 或射频传输通 道上 进行 加解 扰处 理 。射频处 理 的好处 是对 图像 质量损
用 户的 不 断 增 加 ，给 收费 工 作带 来 了很 大 困 难 。面对 严 竣 的形 势 ，１９ ９９年 １ ．曲靖 市 广 播 月 ｌ ｌ 选用加解 扰 系统时应 满足 的基本技 术要求 。 （）加扰 后 的图像或 语 音 要有 足 够 的 隐 匿性 ， １
未经解扰 时 ，应 无 法收视 。
（）解扰 后 的图像或语 音与原 图像或 语音 相 比 ２ 质量 的劣化应在 允 许的范 围内 。 （ ）系 统 的 安全 性 要 高 ，加 扰 方 式 不 易 被 跟 ３ 踪 ．窃密者不 易用非 法手段 将加扰信号 还原 。
电视局决定建设 Ｍ Ｄ 加解扰系统。通过 １ 月 ｓ ～５
—
２Ｂ ｄ ；相应地 ，接收信号的载噪比也要降低约 ２Ｂ ｄ。 实际 的测 量 表 明 ，考 虑 到 上 行 链 路 的 影 响 之 后 ， ［／ Ｃ Ｎ］的计算值更接近实际情况。 如果将干扰噪声 ｊ的影响考虑进去 ，计算 出 的 ［ Ｔ Ｃ／ 值将更为真实 ．只是干扰 噪声 的情况 较为复杂 ，计算 颇为麻烦，此处不再赘述 。▲
效益 。 ｌ 设备选 型
（）加扰信号应符合现行电视传输系统对信号 ５ 的要 求 ，附载 的解扰 信息不应 对本频道 及其 它频道 的图像和伴音 信号 产生干扰 ，解扰后 的电视信号 应 符合 “ Ｂ １４彩色 电视 广播标 准” Ｇ ３７ 。
m序列和加解扰
2. m序列的性质
自相关函数
取值为0、1时：
A− D n
=
[ xi + x j = 0]的数目− [ xi + x j = 1]的数目 n
由 m 序列的性质，移位相加后还是 m 序列，因此 0 的个数比 1 的个数少 1 个。 所以，当 j ≠ i 时， R( j ) = −
j=0 ⎧ 1 R( j ) = ⎨ ⎩− 1 / n j = 1,2...n − 1
真正的随机序列是不可重复的， 伪随机序列可以任意地重复。
3.m序列的其它应用—直接序列扩频
17
4.加扰过程
X为全0时即为m序列伪随机码发生器 D5 Y
X
D1 D2
D3
D4
D5
D3 Y Y
Y = X ⊕D Y ⊕D Y
3 5
Y = X /(1 ⊕ D 3 ⊕ D 5 )
18
4.加扰过程
X为全0时即为m序列伪随机码发生器 D5 Y
功率谱密度
对上述自相关函数进行傅立叶变换，得到m序列的功率 谱密度：
p + 1 ⎡ sin(ωT0 / p) ⎤ Ps (ω ) = 2 ⎢ ⎥ p ⎣ ωT0 / 2 p ⎦
2
2πn 1 ∑ δ (ω − T ) + p 2 δ (ω ) n = −∞ 0
∞ n≠0
T0 → ∞, m / T0 → ∞
2. 部分本原多项式
8
2. m序列的性质
均衡性: 在m序列的一个周期中，“0”“1”的数目基
本相等。“1”比“0”多一个。
2. m序列的性质
游程分布 2 游程：序列中取值相同的那些相继的元素合称为一个 “ 游程”。 游程长度：游程中元素的个数。
广电有线业务概述(三)
加扰器介绍
加解扰技术
电视信号加扰是为了防止不正当的盗看，盗 听，而在节目供应单位和有线电视经营者间 ，在有线电视台前端与有线电视用户之间施 加的一种保密措施，“加扰”这个术语通常 用来描述图像不能正常看的处理过程。即在 发送端改变电视节目的图像/声音/数据信号 的特性，使图像（声音）从它们的原始格式 变换成另一种伪装的格式。
模拟加解扰技术
模拟信号加扰技术有如下几种：
叠加干扰波方式。 振幅处理加扰方式： 去同步脉冲方式。 视频倒相方式。 正弦波乘法方式。 脉冲同步转移。 行延迟加扰方法。 时基处理加扰方式： 行旋转方法。 行转移方法。 行逆扫加扰方式 。
数字加解扰技术
数字电视信号的加扰方法：
加扰器典型功能
对指定节目和传输流进行实时加扰 符合DVB通用加扰算法DVB-CSA 符合DVB同密接口 发送固定或可变控制字加扰 码率自适应，PCR校正 PID加扰方式 处理和复用与CA相关的PSI/SI信息
第三部分 条件接收系统及节目运营
有条件接收系统介绍
有条件接收系统
时基压缩方式。 叠加模拟随机信息方式。 码率压缩方式。 密码方式
密码加扰方式是把数字电视信号的码序列分割成适 当长度，按数据加密标准对数字信号进行编码后再 传送。只有知道密码本的解扰器，才能正确的解出 它上面传递的正确信息。接收机上才能看到正常的 图像。
数字加解扰技术
在有条件接收系统中，发送前端正常的电视信号在 加扰指令序列控制下进行加扰处理，而在接收端， 解扰器接收加扰后的图像信号，如果是交了费被授 权收看的用户即通过前端发出的解扰指令，使解扰 器对加扰信号进行解扰，在电视屏幕上恢复为正常 的图像。 这些传输过程都是在控制信息的指使下迅速准确的 完成，如果用固定不变的方式和指令进行信号的加 解扰，很容易在接收端被人非法的破译，读出加扰 的方法，复制出非授权的解码信号。
加扰解扰原理
加扰解扰原理加扰解扰原理是一种用来保护信息安全的有效方法，由于它在编码和解码时使用特定的算法，所以能够有效防止将原始数据读取，改变或传播出去。
加扰解扰原理有两个主要部分：加扰和解扰。
加扰是一种在发送信息前运用算法使信息变得不易被非法获取的过程。
解扰是一种在收到信息后运用算法使原始信息易于被正确识别的过程。
加扰解扰原理的概念最早出现在十八世纪，最早的加扰方法是使用书写的密码代替原文信息。
然而，随着计算机技术的发展，加扰解扰原理也得到了不断的改进。
现在，加扰解扰原理已经应用在密码学、数据安全、网络安全等多个领域，为信息传输和存储提供了有效的保护。
加扰解扰原理的实现主要有两种方式：公开密钥系统和私有密钥系统。
公开密钥系统是一种允许两个或多个实体进行加扰和解扰的方式。
公开密钥系统使用两个密钥：一个为发送者和接收者共享的公开密钥，另一个为只有发送者知道的私有密钥。
私有密钥系统是一种只有发送者和接收者知道的单纯的加扰解扰方式。
该系统使用一个共享的私有密钥，该密钥仅能够在发送者和接收者之间进行加扰和解扰。
加扰解扰原理的发展和实施涉及到很多科学技术，例如统计学、密码学、信息论、网络安全、通信等。
统计学和密码学是用来分析和解决信息安全问题的两大学科，它们也是其他学科学习和实施加扰解扰原理的基础。
信息论中提出的信息加权和传输等理论得到了广泛的应用，可以有效改善加扰解扰原理的应用效果。
网络安全中的内容安全管理技术可以有效的保证信息的安全传输，也是加扰解扰原理的一个重要方面。
随着越来越多的人投身于网络技术的发展和实施，信息安全的问题也变得更加突出。
加扰解扰原理是一种把原文信息保密发送出去的有效方法，并且拥有良好的可行性。
因此，加扰解扰原理在信息安全保护领域具有重要意义。
串行数据加扰原理
串行数据加扰原理
串行数据加扰的原理主要是通过一种数字信号的加工处理方法，即用扰码与原始信号相乘，从而得到新的信号。
这个过程也被称为加扰。
扰码通常是伪随机噪声序列，使得新的信号在时间上、频率上被打散，从而改变了数字信号的统计特性，使其近似于白噪声统计特性。
在串行数据传输中，加扰的目的是提高信号的抗干扰能力，同时使得信号具有一定的隐蔽性，不容易被非法截获或窃取。
通过加扰，可以使得信号的频谱变得分散，从而使得信号在传输过程中更难以被识别和窃取。
此外，加扰还可以用于区分不同的设备或者实现通信加密等。
例如，在CDMA技术中，加扰用于将原始信号扩频和区分不同的设备。
在PHS、GSM、WCDMA乃至LTE等通信系统中，通信加密都是通过加扰实现的。
以上信息仅供参考，如需了解更多信息，建议查阅通信原理相关书籍或咨询通信专家。
加扰原理及Schedule配置详解
一、条件接收及原理：配置节目加扰在现有平台的模式下，需要分两部分完成。
其中一部分是配置ROSA，可以查阅相应的文档。
另一部分就是配置Schedule文件。
要理解加扰是以基于TS传输流来操作的。
DCM具有加扰复用功能，加扰功能通过ROSA来实现，产生的加扰信息与TS流一同复用形成加扰流。
条件接收原理详解（三层加密）：第一层：码流加扰1.在发送端用一个伪随机的字符串CW（变化周期5~10秒）对复用后的TS流进行二进制运算得到一个扰乱的数据流TS’。
2.接收端必须获得CW，再次对扰乱的码流进行逆运算才能将码流还原。
3.只有授权的用户才能获取CW，才可以对码流解扰。
4.为了保护CW，需要对CW进行加密，使得其在码流中传送的是密文信息。
5.如何保密传输CW？请看第二层加密第二层：访问控制（对CW加密）1.在发送端采用SK（保密密钥）对CW进行加密，传输加密后的数据即是ECM。
2.接收端必须先获得SK，然后对ECM解密，得到CW。
3.如何保证只有授权的用户才能得到SK？请看第三层加密第三层：授权管理（SK加密）1.发送端采用PDK（个人密钥）对SK进行加密，传输加密后的数据即是EMM。
2.在接收端PDK是存储在智能卡上的一个唯一的ID值。
3.所有智能卡的信息（包括PDK）都会提前录入到CA数据库中。
4.如果给某张智能卡授权，那么boss系统就会发出指令，从数据库中提取这个智能卡的PDK给SK进行加密。
5.那在机顶盒端，对应的智能卡通过机顶盒接收到EMM数据后，匹配上PDK信息就可以解出来SK信息。
进而对ECM解密，得到CW，最后得到正确的TS流。
可以这样理解：发送端：TS→CW→SK→PDK接收端：PDK→SK→CW→TS二、加扰中的重要概念：AC可以想象成对属于相同产品包的，却属于不同TS流的节目进行打散的一种方式。
那么，在Schedule中，在被打散的节目下添加相同的Product ID，就可以实现同产品节目的定义。
