电力电杆拉线的计算
常用电计算公式

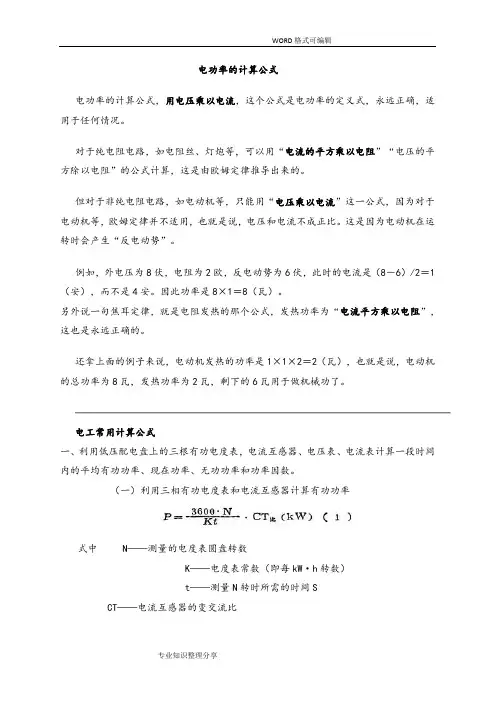

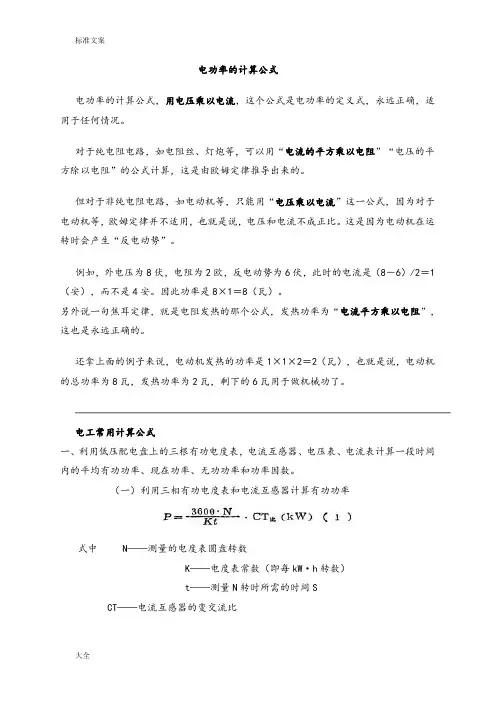

电功率的计算公式电功率的计算公式，用电压乘以电流，这个公式是电功率的定义式，永远正确，适用于任何情况。
对于纯电阻电路，如电阻丝、灯炮等，可以用“电流的平方乘以电阻”“电压的平方除以电阻”的公式计算，这是由欧姆定律推导出来的。
但对于非纯电阻电路，如电动机等，只能用“电压乘以电流”这一公式，因为对于电动机等，欧姆定律并不适用，也就是说，电压和电流不成正比。
这是因为电动机在运转时会产生“反电动势”。
例如，外电压为8伏，电阻为2欧，反电动势为6伏，此时的电流是（8－6）/2＝1（安），而不是4安。
因此功率是8×1＝8（瓦）。
另外说一句焦耳定律，就是电阻发热的那个公式，发热功率为“电流平方乘以电阻”，这也是永远正确的。
还拿上面的例子来说，电动机发热的功率是1×1×2＝2（瓦），也就是说，电动机的总功率为8瓦，发热功率为2瓦，剩下的6瓦用于做机械功了。
电工常用计算公式一、利用低压配电盘上的三根有功电度表，电流互感器、电压表、电流表计算一段时间内的平均有功功率、现在功率、无功功率和功率因数。
（一）利用三相有功电度表和电流互感器计算有功功率式中 N——测量的电度表圆盘转数K——电度表常数（即每kW·h转数）t——测量N转时所需的时间SCT——电流互感器的变交流比（二）在三相负荷基本平衡和稳定的情况下，利用电压表、电流表的指示数计算视在功率（三）求出了有功功率和视在功率就可计算无功功率（四）根据有功功率和现在功率，可计算出功率因数例1某单位配电盘上装有一块500转／kW·h电度表，三支100／5电流互感器，电压表指示在400V，电流表指示在22A，在三相电压、电流平衡稳定的情况下，测试电度表圆盘转数是60S转了5圈。
求有功功率、现在功率、无功功率、功率因数各为多少？[解]①将数值代入公式（1），得有功功率P＝12kW②将数值代入公式（2）；得视在功率S=15kVA③由有功功率和视在功率代入公式（3），得无功功率Q=8l kVar④由有功功率和现在功率代入公式（4），得功率因数cosφ= 0．8二、利用秒表现场测试电度表误差的方法（一）首先选定圆盘转数，按下式计算出电度表有N转内的标准时间式中 N——选定转数P——实际功率kWK——电度表常数（即每kW·h转数）CT——电流互感器交流比（二）根据实际测试的时间（S）。
拉线长度经验算法
怎样计算拉线长度经验算法45度角拉线按杆高每米加0.4米计算，比如10电杆去了埋深1.7米和杆头横担等0.3米剩下8米X0.4米+8米=11.2米拉线长度就是11.2米。
拉线长度的计算根据经验公式：L=0.72(h＋a)=[(h＋a)×8×9]÷100式中L─电杆拉线的长度，mh─电杆拉线抱箍距地面垂直高度，ma─地锚与电杆水平距离，m得出计算口诀：拉线长度现场定，近似公式简易行；垂高平距两相加，乘八乘九除以百。
从计算口诀解识，由于电杆拉线的长度可由勾股定理精确地计算出来，即如图2所示的。
但平方和开方计算较麻烦，尤其是在地锚位置受地形所限有所变动时，拉线长度要有所变化。
野外施工现场计算就更困难。
从长期实践和理论推算，得出一个现场求拉线长度的经验公式：L=0.72（h＋a），再转化为L=[(h＋a）×8×9]÷100一般拉线与地面的夹角在30°～60°之间，其误差很小，且误差值在拉线上、下把绑扎长度中可均分承担。
例2设某终端杆拉线一条，拉线在电杆上固定处距地面的垂直距离为8.8m，因受地形限制，拉线地锚与电杆水平距离为6.9m，计算该拉线长度。
解：电杆拉线长度L=[(8.8＋6.9)×8×9]÷100=11.3m运用本口诀计算出来的长度，应减去花兰螺丝长度和地锚拉线棒露出地面的长度，再加上两头绑扎线长度，才是所需钢绞线下料长度。
拉线在电杆上的固定位置应尽量靠近横担。
图2 电杆拉线组装示意图在实际施工时，如地锚与电杆水平距离a或垂直高度h，因某种原因所限需要变动时，则每移动1m，原计算长度应相应变化0.72m。
4拉线安装的一般规定(1)拉线与电杆的夹角不应小于45°，当受环境限制时不小于30°；(2)拉线与线路方向应对正，角度与线路的分角线应对正，防风拉线应与线路垂直；(3)拉线两端应设心形环；(4)拉线采用钢绞线时，固定可采用直径为3.2mm的铁线缠绕。
电杆拉线.的设定方法docx

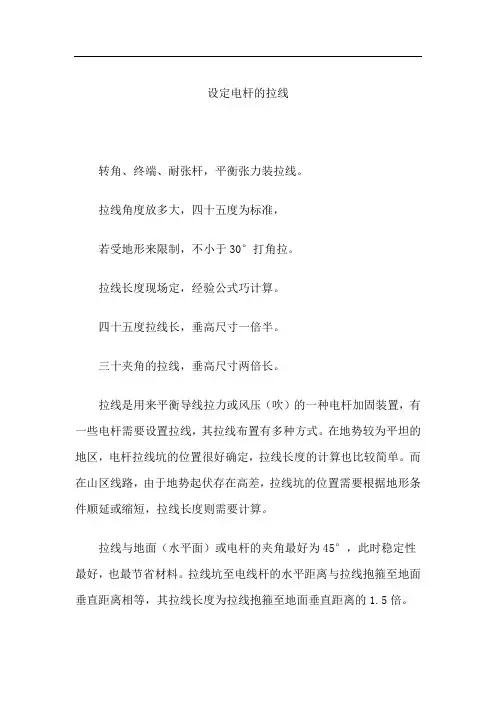

设定电杆的拉线
转角、终端、耐张杆，平衡张力装拉线。
拉线角度放多大，四十五度为标准，
若受地形来限制，不小于30°打角拉。
拉线长度现场定，经验公式巧计算。
四十五度拉线长，垂高尺寸一倍半。
三十夹角的拉线，垂高尺寸两倍长。
拉线是用来平衡导线拉力或风压（吹）的一种电杆加固装置，有一些电杆需要设置拉线，其拉线布置有多种方式。
在地势较为平坦的地区，电杆拉线坑的位置很好确定，拉线长度的计算也比较简单。
而在山区线路，由于地势起伏存在高差，拉线坑的位置需要根据地形条件顺延或缩短，拉线长度则需要计算。
拉线与地面（水平面）或电杆的夹角最好为45°，此时稳定性最好，也最节省材料。
拉线坑至电线杆的水平距离与拉线抱箍至地面垂直距离相等，其拉线长度为拉线抱箍至地面垂直距离的1.5倍。
当拉线与地面（水平面）或电杆的夹角为30°时，拉线长度为拉线抱箍至该拉线下端垂直距离的2倍。
拉线与地面的夹角一般为45°，如有条件、环境限制可在30°～60°选择。
拉线距带电部分应在200mm以上。
拉线穿过带电线路时，应在线路上下两侧加装圆瓷管，拉线底盘应垂直于拉线，其埋深度为1.3～2.1m。
电工计算公式

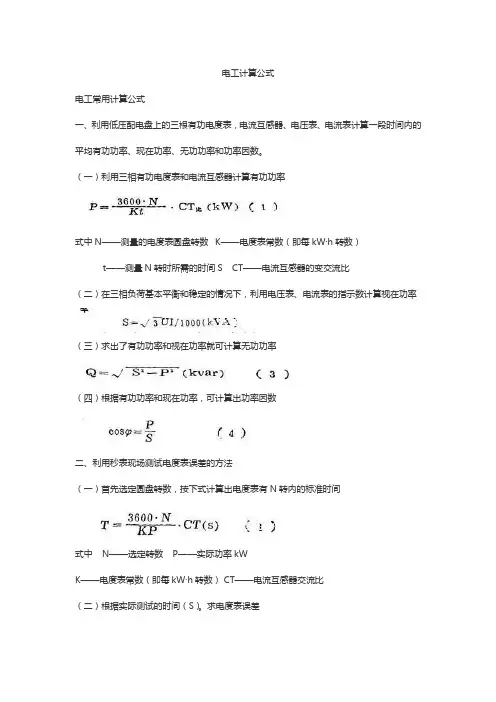

电工计算公式电工常用计算公式一、利用低压配电盘上的三根有功电度表，电流互感器、电压表、电流表计算一段时间内的平均有功功率、现在功率、无功功率和功率因数。
（一）利用三相有功电度表和电流互感器计算有功功率式中N——测量的电度表圆盘转数K——电度表常数（即每kW·h转数）t——测量N转时所需的时间S CT——电流互感器的变交流比（二）在三相负荷基本平衡和稳定的情况下，利用电压表、电流表的指示数计算视在功率（三）求出了有功功率和视在功率就可计算无功功率（四）根据有功功率和现在功率，可计算出功率因数二、利用秒表现场测试电度表误差的方法（一）首先选定圆盘转数，按下式计算出电度表有N转内的标准时间式中 N——选定转数P——实际功率kWK——电度表常数（即每kW·h转数） CT——电流互感器交流比（二）根据实际测试的时间（S）。
求电度表误差式中T——N转的标准时间s t——用秒表实际测试的N转所需时间（s）注：如果计算出的数是正数，电度表决；负数，则是慢。
三、配电变压器的高低压熔丝选择方法(一)先计算变压器高低压侧的额定电流式中 S——变压器容量kVA U——电压kV（二）高压熔丝=Ix（1．5～2．5）（2）（三）低压保险丝=低压额定电流（I）（3）四、架空线路铝绞线的截面选择简捷公式（一）首先计算负荷矩M=kW．km（二）选用铝导线时，每kW·km可按4mm2估算，即；导线截面S＝M·4mm2五、拉线坑与电杆的距离和拉线长度的计算公式（一）拉线坑与电杆的距离计算公式L＝h·ctga（m）式中h——电杆高度（电杆在地面与拉线悬挂点间的高度）a——拉线与电杆的夹角（一般采用45˚，在地形限制的情况下可采用30˚或60˚）注：Ctg45˚=1 ctg30˚=1．732 ctg60˚=0．577（二）使用楔型线夹扎上把，uT型线夹扎下把时拉线长度计算公式：L=h/sina十上下把绑扎长度——拉线棒露出地面的长度式中h——电杆高度（电杆在地面与拉线悬挂点间的高度）ma——拉线与电杆的夹角注：Sin45˚=0．707，Sin30˚=0．5，Sin60˚=0．866。
电杆拉线长度的计算方法
电杆拉线长度的计算方法
1、引言
电力系统线路的设计与拉线是非常重要的一部分，因为它影响着电力供应系统的可靠性和稳定性。
因此，确定电杆的拉线长度是电力系统设计中不可缺少的一环，起到了支撑线路设备、线路连接和安全保护的重要作用。
2、计算电杆拉线长度的基本原理及方法
（1）基本原理
电杆的拉线长度的计算是按照电线拉线规定的来计算的，也就是说，根据可提供的电线及其它细节进行计算，由于不同地区电网的工况条件不同，因此，各地区的电网设计要求也不尽相同，所以需要根据实际的要求来计算具体的电杆拉线长度。
（2）计算方法
1）电极片拉线长度：片式电极片拉线长度的计算可分为两种：第一种是线路高度小于15米，需要拉线的片式电极拉线长度为60 cm；第二种是线路高度超过15米，需要拉线的片式电极拉线长度为45 cm。
2）连接箱拉线长度：连接箱拉线的计算可分为三种：第一种是在线路高度小于15米区段，连接箱拉线长度为50 cm；第二种是在线路高度大于15米且小于60米区段，连接箱拉线长度为45 cm；第三种是线路高度大于60米的区段，连接箱拉线长度为40 cm。
常用(电)计算公式
电功率的计算公式电功率的计算公式，用电压乘以电流，这个公式是电功率的定义式，永远正确，适用于任何情况。
对于纯电阻电路，如电阻丝、灯炮等，可以用“电流的平方乘以电阻”“电压的平方除以电阻”的公式计算，这是由欧姆定律推导出来的。
但对于非纯电阻电路，如电动机等，只能用“电压乘以电流”这一公式，因为对于电动机等，欧姆定律并不适用，也就是说，电压和电流不成正比。
这是因为电动机在运转时会产生“反电动势”。
例如，外电压为8伏，电阻为2欧，反电动势为6伏，此时的电流是（8－6）/2＝1（安），而不是4安。
因此功率是8×1＝8（瓦）。
另外说一句焦耳定律，就是电阻发热的那个公式，发热功率为“电流平方乘以电阻”，这也是永远正确的。
还拿上面的例子来说，电动机发热的功率是1×1×2＝2（瓦），也就是说，电动机的总功率为8瓦，发热功率为2瓦，剩下的6瓦用于做机械功了。
电工常用计算公式一、利用低压配电盘上的三根有功电度表，电流互感器、电压表、电流表计算一段时间内的平均有功功率、现在功率、无功功率和功率因数。
（一）利用三相有功电度表和电流互感器计算有功功率式中 N——测量的电度表圆盘转数K——电度表常数（即每kW·h转数）t——测量N转时所需的时间SCT——电流互感器的变交流比（二）在三相负荷基本平衡和稳定的情况下，利用电压表、电流表的指示数计算视在功率（三）求出了有功功率和视在功率就可计算无功功率（四）根据有功功率和现在功率，可计算出功率因数例1某单位配电盘上装有一块500转／kW·h电度表，三支100／5电流互感器，电压表指示在400V，电流表指示在22A，在三相电压、电流平衡稳定的情况下，测试电度表圆盘转数是60S转了5圈。
求有功功率、现在功率、无功功率、功率因数各为多少？[解]①将数值代入公式（1），得有功功率P＝12kW②将数值代入公式（2）；得视在功率S=15kVA③由有功功率和视在功率代入公式（3），得无功功率Q=8l kVar④由有功功率和现在功率代入公式（4），得功率因数cosφ= 0．8二、利用秒表现场测试电度表误差的方法（一）首先选定圆盘转数，按下式计算出电度表有N转内的标准时间式中 N——选定转数P——实际功率kWK——电度表常数（即每kW·h转数）CT——电流互感器交流比（二）根据实际测试的时间（S）。
电杆拉线基础坑的测定及拉线长度的计算
电杆拉线基础坑的测定及拉线长度的计算中国电力网 2008年4月2日11:03 来源：点击直达中国电力社区黎颖峰拉线杆塔是靠拉线稳定的，拉线杆塔的拉线布置有多种方式，常见的有单杆四方拉线、双杆“X”拉线及转角杆顺线拉线等。
在地势较为平坦的地区，电杆拉线坑的位置很好确定，拉线长度的计算也比较简单。
而在山区线路，由于地势起伏存在高差，拉线坑的位置需要根据地形条件顺延或缩短，定位时比较困难，拉线长度的计算也不易掌握。
在二期农网建设中，博白县江宁至那林35 kV送变电工程在山区兴建，地形比较复杂，在线路的施工定位及拉线长度的计算中，总结了一些经验和方法。
在施工测定中所需仪器为DJ2经纬仪、塔尺、皮尺、直角尺、标杆等。
1 单杆四方拉线单杆四方拉线坑位的测定及拉线长度的计算分两种情况：平地拉线坑位的测定及拉线长度的计算；倾斜地面拉线坑的测定及拉线长度的计算。
平地拉线坑位的测定及拉线长度的计算如图1所示，比较简单，根据设计图纸所提供的拉线悬挂点高度H；基础有效埋深h和拉线对杆身的垂直夹角，则按下式计算拉线坑中心M和拉棒露出地面点N到杆塔中心桩O的距离，分别为d和d0。
计算公式为d = (H + h)tgα + ed0 = Htgα + e式中 H——拉线悬挂点到施工基面的高度，mm；e——拉线挂点到杆塔中心的距离，mm；α——拉线与杆塔的垂直夹角，一般为30°或45°。
测定方法：将经纬仪安置在杆塔中心桩上，对中整平，水平调零后，向左或向右旋转θ角（θ角的大小为设计图纸规定的拉线方向与线路中心线的水平夹角，一般为30°或45°），并在坑口外侧钉好拉线方向桩，以作为安装基础时找正之用。
然后按拉线坑口中心和拉棒露出地面点到杆坑中心桩的距离（如图1所示，分别为d、d0），分别制定出拉线坑位中心桩M和拉棒露出地面桩N。
然后利用MN连线，用塔尺、直角尺、皮尺、标杆等工具，勾划出坑口轮廓线。
电杆拉线长度的计算方法
电杆拉线长度的计算方法
1.确定所需杆塔数量：首先确定整个线路的起点和终点，并根据需要确定两个杆塔之间的距离。
根据电力设计标准和线路要求，确定线路上每个杆塔的位置。
2.测量杆塔之间的距离：使用测距仪、测量工具或GPS等方法，准确地测量相邻杆塔之间的直线距离。
对于弯曲或者有交叉的线路，需要分段测量每一段直线距离。
3.计算直线距离：将所有直线距离相加，即可得到整个线路的直线长度。
这是电杆拉线长度的初步计算结果。
4.考虑导线的垂直杆高：根据设计要求，测量各个杆塔上导线的垂直高度。
把每个杆塔的高度相加，得到总的垂直高度。
5.考虑导线的水平杆阔：测量导线离地面的最低点或者地面与导线之间的最低高度。
将所有的最低高度相加，得到总的水平杆阔。
6.使用勾股定理计算拉线总长度：通过勾股定理，根据直线长度、垂直高度和水平杆阔来计算拉线总长度。
勾股定理的公式为：拉线总长度的平方=直线长度的平方+垂直高度的平方+水平杆阔的平方。
7.检查计算结果：根据实际情况对计算结果进行检查，确保计算的准确性和合理性。
如有需要，可以对计算方法进行修正并重新计算。
总之，通过测量直线距离、杆塔高度以及水平杆阔，使用勾股定理计算电杆拉线长度是比较常用的方法。
在具体计算时，需要根据实际情况和设计要求进行灵活调整，并进行必要的检查和修正。
电杆拉线长度的计算方法
电杆拉线长度的计算方法
首先，电杆拉线长度的计算可以从负荷需求和输电线路的特性两个方
面考虑。
从负荷需求方面来看，电杆拉线长度的计算首先要确定需要供电的区
域的负荷需求。
根据所需的供电能力、负荷功率、电压等级以及电缆的选择，可以估算所需电杆的数量和布置情况。
一般而言，负荷需求越高，需
要的电杆数量和长度就越大。
其次，输电线路的特性也是计算电杆拉线长度的重要因素。
输电线路
的特性包括线路电阻、电感、电容等参数。
这些参数可以通过电缆的选型
和长度来确定。
例如，选择截面积更大的电缆可以降低电缆的电阻，从而
减少输电过程中的功率损耗。
同时，在设计中还需要考虑电线的安全运行。
电杆拉线的长度会影响
到电线的电导，从而对输电系统的供电稳定性和维护造成影响。
因此，设
计者需要综合考虑供电要求和电线的特性，进行合理的电杆拉线长度计算。
此外，还需要考虑电线的敷设方式和材料。
不同的敷设方式和材料对
电杆拉线长度的要求也不同。
例如，地面敷设需要较长的电杆拉线长度，
而地下敷设则需要较短的电杆拉线长度。
总之，电杆拉线长度的计算方法需要综合考虑负荷需求、输电线路特性、电线的敷设方式和材料等多个因素。
只有在合理、有效地考虑这些因
素的前提下，才能得到适合的电杆拉线长度，从而确保电力输配系统的正
常运行和安全供电。
电杆拉线长度的计算方法
电杆拉线长度的计算方法以电杆拉线长度的计算方法为标题，写一篇文章。
电杆拉线长度是指在电力输送线路中，为保证安全和稳定供电，需要用电杆搭设输电线路。
而电杆拉线长度的计算方法则是为了确定电杆之间的距离，以便进行电力输送线路的规划和设计。
电杆拉线长度的计算方法需要考虑以下几个因素：电力输送的距离、电线的材料和直径、电线的张力以及电线的弧垂。
在计算电杆拉线长度时，首先需要确定电力输送的距离。
这个距离是指电力从发电站到接收站的距离，也就是电线需要搭设的总长度。
根据这个距离，可以确定需要搭设多少个电杆。
电线的材料和直径也会影响电杆拉线长度的计算。
通常情况下，电线的材料可以是铜或铝，而直径则取决于电流大小和输送距离。
一般来说，电流越大，直径越大，而输送距离越远，直径也需要相应增加。
通过选取合适的电线材料和直径，可以保证电力输送的稳定性。
电线的张力也是计算电杆拉线长度的重要因素。
电线在搭设过程中需要经受张力的作用，因此需要根据电线材料的强度和距离来确定合适的张力大小。
一般来说，电线的张力越大，电杆之间的距离也就越远，所需的电杆数量也会增加。
电线的弧垂也会对电杆拉线长度的计算产生影响。
弧垂是指电线在两个电杆之间的弯曲程度，它受到电线张力、自重和气温等因素的影响。
一般来说，为了保证电线的安全运行，电线的弧垂应该控制在一定范围内。
通过合理设计电杆的高度和间距，可以控制电线的弧垂，从而确定电杆拉线长度。
电杆拉线长度的计算方法需要考虑电力输送的距离、电线的材料和直径、电线的张力以及电线的弧垂等因素。
通过合理选择这些参数，并进行计算，可以确定电杆之间的距离，从而进行电力输送线路的规划和设计。
这样可以保证电力的安全和稳定供应，满足人们对电力的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力电杆拉线的计算 SANY GROUP system office room 【SANYUA16H-
电力电杆拉线的计算
一、配电线路一般有以下几种拉线类型
1．普通拉线：用于线路的终端杆塔、小角度的转角杆塔、耐张杆塔等处，主要起平衡张力的作用。
2．两侧拉线（又称人字拉线）：装设在直线杆塔垂直线路方向的两侧，用于增强杆塔抗风或稳定性。
3．四方拉线：在垂直线路方向杆塔的两侧和顺线路方向杆塔的两侧均装设拉线，用于增加耐张杆塔、土质松软地区杆塔的稳定性或增强杆塔抗风性及防止导线断线而缩小事故范围。
4．过道拉线（又称水平拉线）：由于配电线路距离道路太近不能就地安装拉线或因跨越其它设备时采用，它由一根拉线杆、一条过道拉线和一条普通拉线组成，过道拉线对过道应保持一定的高度。
5．V型拉线（又称为Y型拉线）：这种拉线分别为垂直V形和水平V形两种，这种拉线分为垂直V形和水平V 形。
6．弓形拉线（又称自身拉线）：为防止杆塔弯曲、平衡导线不平衡张力而又因地形限制不安装普通拉线时，
7．撑杆：因地形限制不便于安装普通拉线而在导线张力或张力合力的方向上装设撑杆以平衡导线的不平衡张力。
二、终端杆拉线的计算
拉线与导线的水平纵向张力相平衡，杆塔各力对地面的总弯矩应为0，可列出方程式：
T·h·sinQ=P1·h1+P2·h2=∑Pi·hi
则T=∑Pi·hi/h·sinQ
式中：T----拉线的拉力（N）
h----拉线抱箍对地的距离（m）.
Q----拉线与杆塔轴线间的夹角（度）一般为45度
Pi---各层导线的水平纵向张力（N）
hi---各层导线的水平纵向张力对地的距离（m）
拉线AB=（拉线高+拉线坑深度）×tanQ
Q—一般为45度。
三、各种拉线最大容许拉力。
