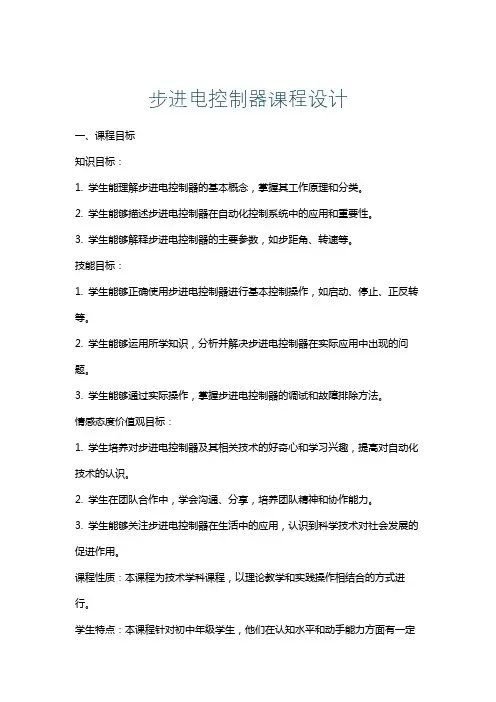

步进电控制器课程设计
步进电控制器课程设计一、课程目标知识目标：1. 学生能理解步进电控制器的基本概念，掌握其工作原理和分类。
2. 学生能够描述步进电控制器在自动化控制系统中的应用和重要性。
3. 学生能够解释步进电控制器的主要参数，如步距角、转速等。
技能目标：1. 学生能够正确使用步进电控制器进行基本控制操作，如启动、停止、正反转等。
2. 学生能够运用所学知识，分析并解决步进电控制器在实际应用中出现的问题。
3. 学生能够通过实际操作，掌握步进电控制器的调试和故障排除方法。
情感态度价值观目标：1. 学生培养对步进电控制器及其相关技术的好奇心和学习兴趣，提高对自动化技术的认识。
2. 学生在团队合作中，学会沟通、分享，培养团队精神和协作能力。
3. 学生能够关注步进电控制器在生活中的应用，认识到科学技术对社会发展的促进作用。
课程性质：本课程为技术学科课程，以理论教学和实践操作相结合的方式进行。
学生特点：本课程针对初中年级学生，他们在认知水平和动手能力方面有一定的基础，对新鲜事物充满好奇。
教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的积极性，提高学生的操作技能和解决问题的能力。
在教学过程中，关注学生的个体差异，因材施教，确保每位学生都能达到课程目标。
通过课程学习，使学生能够将所学知识应用于实际生活中，提高学生的综合素质。
二、教学内容1. 步进电控制器基础知识：- 步进电控制器定义及原理- 步进电控制器分类及特点- 步进电控制器的主要性能参数2. 步进电控制器应用与操作：- 步进电控制器在自动化控制系统中的应用案例- 步进电控制器的操作方法与步骤- 步进电控制器控制电路的设计与搭建3. 步进电控制器调试与故障排除：- 步进电控制器调试方法- 常见故障现象及原因分析- 故障排除方法及技巧4. 步进电控制器实践项目：- 实践项目一：步进电控制器基本控制操作- 实践项目二：步进电控制器在自动化控制系统中的应用- 实践项目三：步进电控制器调试与故障排除教学内容安排与进度：第一周：步进电控制器基础知识学习第二周：步进电控制器应用与操作第三周：步进电控制器调试与故障排除第四周：实践项目一、二、三的操作与总结教学内容与教材关联性：本教学内容紧密围绕教材中关于步进电控制器的章节内容，结合实际案例，使学生在理论学习与实践操作中掌握相关知识。
步进电机控制课程设计
步进电机控制 课程设计一、课程目标知识目标：1. 让学生理解步进电机的原理与结构，掌握其工作方式；2. 使学生掌握步进电机控制的基础知识，包括驱动电路的设计与控制算法；3. 引导学生了解步进电机在自动化设备中的应用。
技能目标：1. 培养学生能够运用所学知识进行步进电机的选型与安装；2. 培养学生具备编写步进电机控制程序的能力，实现电机的精确控制；3. 提高学生动手实践能力，能够独立完成步进电机控制系统的搭建与调试。
情感态度价值观目标：1. 培养学生对步进电机控制技术的兴趣，激发学生学习热情；2. 培养学生具备团队协作精神，能够在小组合作中发挥个人优势；3. 引导学生认识到步进电机控制技术在工业自动化中的重要性，树立科技创新意识。
分析课程性质、学生特点和教学要求：本课程为电子技术及应用领域的一门实用课程，针对高年级学生，他们在前期已经掌握了电子技术基础知识，具备一定的实践能力。
本课程旨在进一步提高学生的实际操作能力，培养他们解决实际问题的能力。
课程目标具体、可衡量，便于学生和教师在教学过程中明确预期成果。
通过本课程的学习，学生能够将理论知识与实际应用相结合，具备步进电机控制系统的设计与实施能力，为将来的职业生涯打下坚实基础。
二、教学内容1. 步进电机原理与结构：- 步进电机的工作原理- 步进电机的分类及结构特点- 步进电机的性能参数2. 步进电机控制系统基础：- 驱动电路设计与原理- 控制算法原理及应用- 步进电机与控制器接口技术3. 步进电机控制程序编写：- 控制程序设计流程- 编程语言及开发环境选择- 步进电机控制程序实例4. 步进电机控制系统实践：- 步进电机选型与安装- 控制系统硬件连接与调试- 控制程序下载与运行5. 步进电机应用案例分析：- 步进电机在自动化设备中的应用案例- 案例分析与讨论- 创新设计与实践教学内容安排与进度：第一周：步进电机原理与结构学习第二周：步进电机控制系统基础学习第三周：步进电机控制程序编写学习第四周：步进电机控制系统实践操作第五周：步进电机应用案例分析及创新设计教材章节关联：《电子技术与应用》第四章：电机控制技术《自动化控制系统》第三章：步进电机及其控制系统教学内容确保科学性和系统性，结合课程目标，按照教学大纲安排和进度，使学生能够循序渐进地掌握步进电机控制相关知识。
步进电机控制PLC课程设计
步进电机控制PLC课程设计一、课程目标知识目标：1. 理解步进电机的工作原理及特点，掌握其与PLC的连接方式；2. 学习并掌握PLC编程中与步进电机控制相关的基础知识和技能；3. 了解步进电机在不同应用场景下的控制要求，能结合实际需求进行PLC程序设计。
技能目标：1. 能够运用所学知识，独立完成步进电机与PLC的接线；2. 掌握使用PLC编程软件，编写并调试步进电机控制程序；3. 能够通过实验操作，观察并分析步进电机运行状态，解决实际控制过程中的问题。
情感态度价值观目标：1. 培养学生动手实践能力，激发学生对自动化控制技术的兴趣；2. 培养学生的团队合作意识，提高沟通与协作能力；3. 培养学生勇于探索、积极创新的精神，增强对工程技术应用的自信心。
本课程针对高年级学生，结合学科特点和教学要求，注重理论与实践相结合，以实用性和操作性为核心。
课程目标旨在帮助学生掌握步进电机控制PLC的相关知识，培养实际操作能力，并激发学生对自动化领域的热爱和兴趣。
通过具体的学习成果分解，为后续教学设计和评估提供明确依据。
二、教学内容1. 步进电机基础知识：介绍步进电机的工作原理、结构特点及性能参数，对应教材第3章；2. PLC基础知识：回顾PLC的基本组成、工作原理及编程方法，重点掌握与步进电机控制相关的内容，对应教材第4章；3. 步进电机与PLC的连接：讲解步进电机与PLC的接线方式，包括电源、信号线等连接，对应教材第5章；4. 步进电机控制程序设计：学习并实践编写步进电机控制程序，包括启停、速度调节、方向控制等，对应教材第6章；5. 步进电机控制实验操作：开展实验操作，验证控制程序的正确性，观察并分析步进电机运行状态，对应教材第7章；6. 步进电机控制应用案例分析：分析实际应用中步进电机控制案例，了解不同场景下的控制需求，对应教材第8章。
教学内容安排和进度：第1周：步进电机基础知识学习；第2周：PLC基础知识回顾；第3周：步进电机与PLC的连接；第4周：步进电机控制程序设计；第5周：步进电机控制实验操作；第6周：步进电机控制应用案例分析及总结。
课程设计步进电机
课程设计步进电机一、教学目标本课程的目标是让学生了解和掌握步进电机的基本原理和应用。
通过本课程的学习，学生应能理解步进电机的工作原理，掌握步进电机的选型和应用，并能够进行简单的步进电机控制系统设计。
具体来说，知识目标包括：1.了解步进电机的基本原理和结构。
2.掌握步进电机的选型方法和应用场景。
3.了解步进电机控制系统的组成和设计方法。
技能目标包括：1.能够进行步进电机的选型和参数计算。
2.能够设计和实现简单的步进电机控制系统。
3.能够对步进电机进行故障分析和维修。
情感态度价值观目标包括：1.培养学生对新技术的兴趣和好奇心。
2.培养学生勇于尝试和解决问题的精神。
3.培养学生对工程实践的热爱和责任感。
二、教学内容本课程的教学内容主要包括步进电机的基本原理、结构和选型方法，步进电机的应用场景和控制系统设计。
具体来说，教学大纲如下：1.步进电机的基本原理和结构：介绍步进电机的工作原理和主要组成部分，包括定子和转子等。
2.步进电机的选型方法：讲解如何根据实际需求进行步进电机的选型，包括电机类型、功率、转速等参数的确定。
3.步进电机的应用场景：介绍步进电机在各种场合中的应用，如机器人、数控机床等。
4.步进电机控制系统的组成和设计方法：讲解步进电机控制系统的组成，包括控制器、驱动器、电源等，以及如何进行控制系统的设计。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
通过讲授法，教师可以系统地讲解步进电机的基本原理和应用，帮助学生建立扎实的理论基础。
通过讨论法，学生可以积极参与课堂讨论，提高思维能力和解决问题的能力。
通过案例分析法，学生可以了解步进电机在实际应用中的具体情况，提高应用能力。
通过实验法，学生可以亲自动手进行实验，加深对步进电机原理和应用的理解。
四、教学资源为了支持教学内容和教学方法的实施，我们将选择和准备适当的教学资源，包括教材、参考书、多媒体资料和实验设备等。
步进电机控制器课程设计
步进电机控制器课程设计一、课程目标知识目标：1. 让学生掌握步进电机的原理、结构及其工作方式；2. 使学生了解步进电机控制器的基本组成、功能及其在自动化控制中的应用；3. 引导学生掌握步进电机控制器的编程方法，能够编写简单的控制程序。
技能目标：1. 培养学生运用步进电机控制器进行实际电路搭建与调试的能力；2. 提高学生分析和解决步进电机控制过程中出现问题的能力；3. 培养学生团队协作、沟通交流的能力。
情感态度价值观目标：1. 培养学生对步进电机控制器及相关自动化设备的兴趣，激发学生探究精神；2. 增强学生的创新意识，鼓励学生勇于尝试，培养解决问题的自信心；3. 引导学生认识到科技对社会发展的推动作用，增强学生的社会责任感。
课程性质分析：本课程为实践性较强的课程，旨在帮助学生将理论知识与实际应用相结合，提高学生的动手能力和实际操作技能。
学生特点分析：学生在前期已经学习了电机原理、电子技术等相关知识，具备一定的理论基础，但实际操作经验不足。
教学要求：1. 结合学生特点，注重理论与实践相结合，提高学生的实际操作能力；2. 注重培养学生的团队协作能力和创新能力；3. 关注学生的个体差异，因材施教，提高教学质量。
二、教学内容1. 步进电机原理与结构- 介绍步进电机的种类、原理及特点；- 分析步进电机的结构及其工作方式；- 结合教材第3章第2节内容，阐述步进电机在自动化控制系统中的应用。
2. 步进电机控制器组成与功能- 讲解步进电机控制器的硬件组成及各部分功能；- 介绍步进电机控制器的软件编程方法；- 引导学生阅读教材第4章第1节，了解控制器在自动化设备中的应用实例。
3. 步进电机控制器编程与调试- 教授步进电机控制器编程的基本语法和技巧；- 指导学生编写简单的控制程序，实现步进电机的运动控制；- 结合教材第4章第3节，组织学生进行实际电路搭建与调试，培养学生的动手能力。
4. 步进电机控制应用案例分析- 分析典型的步进电机控制应用案例，如数控机床、机器人等；- 引导学生了解教材第5章相关内容，探讨步进电机在各个领域的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
控制步进电机课程设计第1章控制工艺流程分析1.1步进电机的控制过程描述近年来，数控机床及数控技术得到了飞速发展，在柔性、精确性、可靠性和宜人性等方面的功能越来越完善，已成为现代先进制造业的基础。
数控就是数字控制，数控技术在机床行业应用得多，就是依靠数字（电脑编程）来控制机床，具有效率高，精度高等主要特点。
数控技术是指用数字、文字和符号组成的数字指令来实现一台或多台机械设备动作控制的技术。
它所控制的通常是位置、角度、速度等机械量和与机械能量流向有关的开关量。
数控的产生依赖于数据载体和二进制形式数据运算的出现。
1908年，穿孔的金属薄片互换式数据载体问世；19世纪末，以纸为数据载体并具有辅助功能的控制系统被发明；1938年，香农在美国麻省理工学院进行了数据快速运算和传输，奠定了现代计算机，包括计算机数字控制系统的基础。
数控技术是与机床控制密切结合发展起来的。
1952年，第一台数控机床问世，成为世界机械工业史上一件划时代的事件，推动了自动化的发展。
现在，数控技术也叫计算机数控技术，目前它是采用计算机实现数字程序控制的技术。
这种技术用计算机按事先存贮的控制程序来执行对设备的控制功能。
由于采用计算机替代原先用硬件逻辑电路组成的数控装置，使输入数据的存贮、处理、运算、逻辑判断等各种控制机能的实现，均可通过计算机软件来完成。
步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。
可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
通常电机的转子为永磁体，当电流流过定子绕组时，定子绕组产生一矢量磁场。
该磁场会带动转子旋转一角度，使得转子的一对磁场方向与定子的磁场方向一致。
当定子的矢量磁场旋转一个角度。
转子也随着该磁场转一个角度。
每输入一个电脉冲，电动机转动一个角度前进一步。
它输出的角位移与输入的脉冲数成正比、转速与脉冲频率成正比。
改变绕组通电的顺序，电机就会反转。
所以可用控制脉冲数量、频率及电动机各相绕组的通电顺序来控制步进电机的转动。
步进电机驱动器，它是把控制系统发出的脉冲信号转化为步进电机的角位移，或者说：控制系统每发一个脉冲信号，通过驱动器就使步进电机旋转一个步距角。
也就是说步进电机的转速与脉冲信号的频率成正比。
所以控制步进脉冲信号的频率，就可以对电机精确调速；控制步进脉冲的个数，就可以对电机精确定位。
步进电机驱动器有很多，应以实际的功率要求合理的选择驱动器。
步进电机需要提供具有一定驱动能力的脉冲信号才能正常工作，脉冲信号由单片机输出的激励信号经过脉冲分配产生。
脉冲分配可以通过硬件模拟分配电路实现，也可以利用软件方便地实现。
一个完整的驱动电路不仅需要激励信号，还需有足够的功率。
在一般的电路驱动中，需将由CPU产生的脉冲信号经过功率放大后，再接到步进电机输入端。
随着大规模集成电路技术的发展，逐渐出现了很多专门用于步进电机控制的脉冲分配芯片，它们配合功率放大的驱动电路可以实现步进电机的驱动。
1.2 PLC控制步进电机的控制工艺分析可编程序控制器简称PLC，是在继电器控制和计算机控制的基础上开发出来的，并逐渐发展成以微处理器为核心，把自动化技术、计算机技术、通讯技术融为一体的新型工业自动控制装置。
它具有可靠性高、环境适应性好、编程简单、使用方便以及体积小、重量轻、功耗低等优点，因此迅速普及并成为当代工业自动化的支柱设备之一。
PLC所有的I/O接口电路均采用光电隔离，使工业现场的外电路与PLC内部电路之间电气上隔离；各输入端均采用RC滤波器，其滤波时间常数一般为10～20ms；各模块均采用屏蔽措施，以防止辐射干扰；采用性能优良的开关电源：具有良好的自诊断功能．一旦电源或其他软、硬件发生异常情况，CPU立即采用有效措施，以防止故障扩大；简化编程语言，对信息进行保护和恢复．设置警戒时钟WDT；对程序和动态数据进行电池后备。
上述措施使PLC有高的可靠性。
而采用循环扫描工作方式也提高其抗干扰能力。
PLC在工业自动化领域起着举足轻重的作用。
在国内外已广泛应用于机械、冶金、石油、化工、轻工、纺织、电力、电子、食品、交通等行业。
实践证明80％以上的工业控制可以使用PLC来完成。
PLC可用于逻辑顺序控制、过程控制、运动及位置控制、数据处理、通信联网等。
使用PLC可实现步进电机的控制。
可使步进电机动作的抗干扰能力强、可靠性高。
时至今日，软件以及电子设备等相关技术都有了长足发展。
虽然软件的发展速度比不上硬件的发展速度那么迅速，但已能满足现在的工业需求。
对步进电机的传统控制通常完全由硬件电路搭接而成。
随着PLC的普及，现在已普遍采用硬件与软件相结合的方式对其进行控制，这种控制方法有很多优点，比如：可以实现高精度的控制，降低成本，降低控制难度，简化控制电路等。
今后步进电机的总体发展趋势是向着低功耗、高频率精度、多功能、高度自动化和智能化的方向发展。
PLC作为简单化了的计算机，功能完备、灵活、通用、控制系统简单易懂，价格便宜，可现场修改程序，体积小、硬件维护方便，价格便宜等优点，在全世界广泛应用，为生产生活带来巨大效益方便。
因此，通过研究用PLC来控制步进电动机的，既可实现精确定位控制，又能降低控制成本，还有利于维护。
以往的步进电动机需要靠驱动器来控制，随着技术的不断发展完善，PLC具有了通过自身输出脉冲直接步进电动机的功能，这样就有利于步进电动机的精确控制。
PLC对步进电机的控制主要包括三个方面，即步进电机的转速控制、方向控制、步数控制。
改变步进电机定子绕组的通电顺序，就改变步进电机的旋转方向，改变脉冲频率，就改变步进电机的转速，改变脉冲个数。
步进电机是一种将电脉冲信号转换成直线位移或角位移的执行元件。
步进电机的输出位移量与输入脉冲个数成正比，其转速与单位时间内输入的脉冲数(即脉冲频率)成正比，其转向与脉冲分配到步进电机的各相绕组的相序有关。
所以只要控制指令脉冲的数量、频率及电机绕组通电的相序。
便可控制步进电机的输出位移量、速度和转向。
步进电机具有较好的控制性能，其启动、停车、反转及其它任何运行方式的改变，都在少数脉冲内完成，且可获得较高的控制精度，因而得到了广泛的应用。
步进电机控制的最大特点是开环控制，不需要反馈信号。
因为步进电机的运动不产生旋转量的误差累积。
本系统PLC选用S7-200PLC。
其控制系统如图1-1所示。
图1-1 PLC控制步进电机系统框图第2章控制系统总体方案设计2.1系统硬件组成可编程控制器有两种基本的工作状态，即运行（RUN）状态与停止（STOP）状态。
在运行状态中，可编程控制器通过执行反应控制来实现用户的控制要求。
为了使可编程控制器的输出及时地响应随时可能变化的输入信号，用户程序不仅仅执行一次，而是反复不断地重复执行，直到可编程控制器停机或切换到STOP工作状态。
下面用一个简单的例子来进一步说明可编程序控制器的扫描工作过程。
图2-1所示的PLC的输入输出接线图，起动按钮SB1和停止按钮SB2的常开触点分加别接在编号为X000和X001的可编程控制器的输入端，接触器KM的线圈接在编号为YO00的可编程控制器的输出端。
图(b)是这3个输入/输出变量对应的I/O映像寄存器。
图（c）是可编程控制器的梯形图，它与图2.1所示的继电器电路的功能相同。
但是应注意，梯形图是一种程序，是可编程控制图形化的程序。
图中的X000等是梯形图中的编程元件，XO00与X001是输入继电器，Y000是输出继电器。
编程元件X000与接在输入端子XO00的SB1的常开触点和输入映像寄存器XO00相对应，编程元件Y000与输出映像寄存器Y000和接在输出端子Y000的可编程控制器内部的输出电路相对应。
图2-1 PLC的外部接线图与梯形图PLC采用了典型计算机结构，主要包括CPU、RAM、ROM和输入/输出接口电路等。
把PLC看作一个系统，该系统由输入变量-PLC-输出变量组成，外部各种开关信号、模拟信号、传感器检测信号均作为PLC输入变量，它们经PLC外部端子输入到内部寄存器中，经PLC内部逻辑运算或其它各种运算、处理后送到输出端子，它们是PLC输出变量，由这些输出变量对外围设备进行各种控制。
PLC的系统硬件结构如图2-2所示。
图2-2 PLC系统硬件图在输出处理阶段，CPU将各输出映像寄存器中的二进制数传送给输出模块并锁存起来，如果输出映像寄存器Y000中存放的是二进制数“1”，外接的KM线圈将通电，反之将断电。
X000，X001和Y000的波形高电平表示按下按钮或KM线圈通电,当T<T1时,读入输入映像寄存器X000和X001的均为二进制数“0”此时输出映像寄存器Y000中存入的亦为“0”在程序执行阶段,经过上述逻辑运算过程之后,运算结果仍为Y000=0,所以KM的线圈处于断电状态.在T<T1区间,虽然输入/输出信号的状态没有变化,用户程序确在一直反复不断地执行着。
T=T1时按下起动按钮SB1，X0变为“1”状态，经逻辑运算后Y000变为“1”状态，在输出处理阶段，将Y000对应的输出映像寄存器中的“1”送到输出模块，将可编程控制器内Y000对应的物理继电器的常开触点接通，使接触器KM的线圈通电。
梯形图以指令的形成储存在可编程控制器的用户程序存储器中，梯形图与下面的4条指令对应“；”之后是该指令的注解。
LD X000 ；接在左侧母线上的X000的常开触点。
OR Y000 ；与X00O的常开触点并联的Y000的常开触点。
ANI X001 ；与并联电路串联的X001的常闭触点。
OUT Y000 ；Y000的线圈。
在输入处理阶段，CPU将SB1，SB2的常开触点的状态读入相应的输入映像寄存器，外部触点接通时存入寄存器的是二进制数“1”，反之存入“0”。
执行第一条指令时，从输入映像寄存器X000中取出二进制数并存入运算结果寄存器。
执行第二条指令时，从输出映像寄存器Y000中取出二进制数，并与运算结果寄存器中的二进制数相“或”（触点的并联对应“或”结算），然后存入运算结果寄存器。
执行第三条指令时，取出输入映像寄存器X001中的二进制数，因为是常闭触点，取反后与前面的运算结果相“与”（电路的串联对应“与”运算），然后存入运算结果寄存器。
在输出处理阶段，CPU将各输出映像寄存器中的二进制数传送给输出模块并锁存起来，如果输出映像寄存器Y000中存放的是二进制数“1”，外接的KM线圈将通电，反之将断电。
