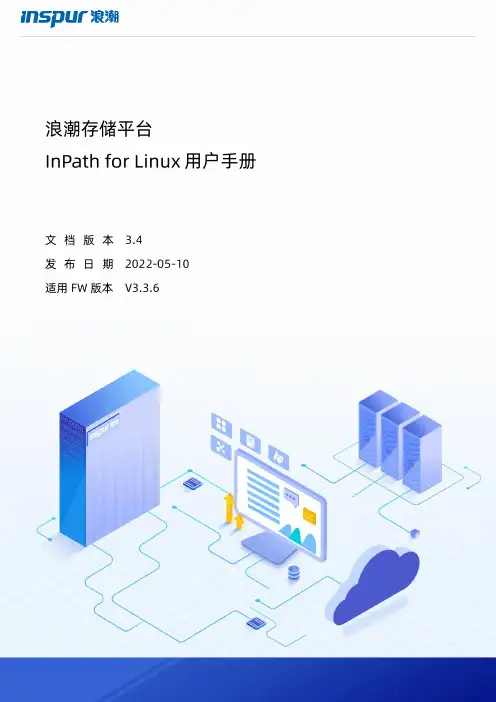

浪潮 InPath for Linux 用户手册说明书
浪潮存储平台用户手册文档版本发布日期适用版本尊敬的用户：衷心感谢您选用浪潮存储！浪潮存储秉承“云存智用运筹新数据”的新存储之道，致力于为您提供符合新数据时代需求的存储产品和解决方案。
本手册用于帮助您更详细地了解和便捷地使用本存储，涉及的截图仅为示例，最终界面请以实际设备显示的界面为准。
由于产品版本升级或其他原因，本手册内容会不定期进行更新，如有变动恕不另行通知。
除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。
浪潮拥有本手册的版权，保留随时修改本手册的权利。
未经浪潮许可，任何单位和个人不得以任何形式复制本手册的内容。
如果您对本手册有任何疑问或建议，请向浪潮电子信息产业股份有限公司垂询。
技术服务电话：4008600011地址：中国济南市浪潮路1036号浪潮电子信息产业股份有限公司邮编：250101在您正式使用本存储之前，请先阅读以下声明。
只有您阅读并且同意以下声明后，方可正式开始使用本存储。
如果您对以下声明有任何疑问，请和您的供货商联系或直接与我们联系。
如您在开始使用本系统前未就以下声明向我们提出疑问，则默认您已经同意了以下声明。
1.请不要自行拆卸本存储的机箱及机箱内任何硬件设备。
在本存储出现任何硬件故障或您希望对硬件进行任何升级时，请您将机器的详细硬件配置反映给我们的客户服务中心。
2.请不要将本存储的设备与任何其他型号的相应设备混用。
本存储的内存、CPU、CPU散热片、风扇、硬盘托架、硬盘等都是特殊规格的。
3.在使用本存储时遇到任何软件问题，请您首先和相应软件的提供商联系。
由提供商和我们联系，以方便我们共同沟通和解决您遇到的问题。
对于数据库、网络管理软件或其他网络产品的安装、运行问题，我们尤其希望您能够这样处理。
4.上架安装本存储前，请先仔细阅读相关产品手册中的快速安装指南。
我们致力于产品功能和性能的持续提升，部分功能及操作与手册描述可能会有所差异，但不会影响使用。
恩智浦半导体 i.MX Linux 参考手册说明书
恩智浦半导体文档编号：IMXLXRM 参考手册第LF5.10.72_2.2.0版，2021年12月17日i.MX Linux 参考手册恩智浦半导体目录第1章介绍 (21)1.1概述 (21)1.1.1软件基础 (21)1.1.2功能 (21)1.2目标读者 (25)1.2.1规范 (25)1.2.2定义和缩略语 (25)1.3参考资料 (29)第2章系统 (31)2.1机器特定层（MSL） (31)2.1.1介绍 (31)2.1.2中断（操作） (31)2.1.2.1中断硬件操作 (31)2.1.2.2中断软件操作 (31)2.1.2.3中断功能 (32)2.1.2.4中断源代码结构 (32)2.1.2.5中断编程接口 (32)2.1.3定时器 (32)2.1.3.1定时器软件操作 (33)2.1.3.2定时器特性 (33)2.1.3.3定时器源代码结构 (33)2.1.3.4定时器编程接口 (33)2.1.4存储器映射 (34)2.1.4.1存储器映射硬件操作 (34)2.1.4.2存储器映射特性 (34)2.1.5IOMUX. (34)2.1.5.1IOMUX硬件操作 (34)2.1.5.2IOMUX软件操作 (34)2.1.5.3IOMUX特性 (35)2.1.5.4IOMUX源代码结构 (35)2.1.5.5IOMUX编程接口 (35)2.1.5.6通过GPIO模块进行IOMUX控制 (36)2.1.5.6.1GPIO硬件操作 (36)2.1.5.6.2GPIO软件操作（通用） (36)2.1.5.6.3GPIO实施 (36)2.1.6通用输入/输出（GPIO） (36)2.1.6.1GPIO软件操作 (36)2.1.6.1.1API for GPIO (37)2.1.6.2GPIO特性 (37)2.1.6.3GPIO模块源代码结构 (37)2.1.6.4GPIO编程接口2 (37)2.1.7时钟 (37)2.1.7.1时钟软件操作 (38)2.1.7.2时钟特性 (38)2.1.7.3源代码结构 (38)2.1.7.4 (38)2.2系统控制器 (38)2.2.1介绍 (38)2.3.1介绍 (40)2.4稳压器驱动 (41)2.4.1介绍 (41)2.4.2硬件操作 (41)2.4.3软件操作 (41)2.4.4驱动特性 (42)2.4.5驱动接口详情 (42)2.4.6稳压器API (42)2.4.7源代码结构 (43)2.4.8菜单配置选项 (43)2.5电源管理 (43)2.5.1低电平电源管理 (43)2.5.1.1介绍 (43)2.5.1.2软件操作 (44)2.5.1.3源代码结构 (45)2.5.1.4菜单配置选项 (46)2.5.1.5编程接口 (46)2.5.2PMIC PF稳压器 (46)2.5.2.1介绍 (46)2.5.2.2硬件操作 (46)2.5.2.3软件操作 (46)2.5.2.4驱动特性 (47)2.5.2.5稳压器API (47)2.5.2.6驱动架构 (48)2.5.2.7驱动接口详情 (48)2.5.2.8源代码结构 (49)2.5.2.9菜单配置选项 (49)2.5.3CPU频率缩放（CPUFREQ） (49)2.5.3.1介绍 (49)2.5.3.2软件操作 (49)2.5.3.3源代码结构 (50)2.5.3.4菜单配置选项 (50)2.5.4动态总线频率 (51)2.5.4.1介绍 (51)2.5.4.2操作 (51)2.5.4.3软件操作 (51)2.5.4.4源代码结构 (52)2.5.4.5菜单配置选项 (53)2.5.5电池充电 (53)2.5.5.1介绍 (53)2.5.5.2软件操作 (53)2.5.5.3源代码结构 (53)2.5.5.4菜单配置选项 (53)2.6OProfile (53)2.6.1介绍 (53)2.6.1.1概述 (53)2.6.1.2特性 (53)2.6.1.3硬件操作 (54)2.6.1.4架构专用组件 (54)2.6.1.5伪文件系统 (54)2.6.1.6通用内核驱动 (54)2.6.1.7OProfile Daemon (54)2.6.1.8后分析工具 (55)2.6.1.9中断要求 (55)2.6.2.1源代码结构 (55)2.6.2.2菜单配置选项 (55)2.6.2.3编程接口 (55)2.6.2.4示例软件配置 (55)2.7脉宽调制器（PWM） (56)2.7.1介绍 (56)2.7.2硬件操作 (56)2.7.3时钟 (57)2.7.4软件操作 (58)2.7.5驱动特性 (58)2.7.6源代码结构 (58)2.7.7菜单配置选项 (58)2.8远程处理器消息传递 (59)2.8.1介绍 (59)2.8.2特性 (60)2.8.3源代码 (60)2.8.4菜单配置选项 (61)2.8.5运行i.MX RPMsg测试程序 (61)2.9散热 (62)2.9.1介绍 (62)2.9.2软件操作 (63)2.9.3源代码结构 (63)2.9.4菜单配置选项 (63)2.10传感器 (63)2.10.1介绍 (63)2.10.2传感器驱动软件操作 (64)2.10.3源代码结构 (64)2.10.4菜单配置选项 (64)2.11看门狗（WDOG） (64)2.11.1介绍 (64)2.11.2硬件操作 (65)2.11.3软件操作 (65)2.11.4通用看门狗 (65)2.11.5驱动特性 (65)2.11.6源代码结构 (65)2.11.7菜单配置选项 (65)2.11.8编程接口 (66)第3章存储 (67)3.1带DMA的AHB到APBH桥接器（APBH-Bridge-DMA） (67)3.1.1概述 (67)3.1.1.1硬件操作 (67)3.1.1.2软件操作 (67)3.1.1.3源代码结构 (68)3.1.1.4菜单配置选项 (68)3.1.1.5编程接口 (68)3.2EIM NOR (68)3.2.1介绍 (68)3.2.2硬件操作 (68)3.2.3软件操作 (68)3.2.4源代码 (69)3.2.5启用EIM NOR (69)3.3MMC/SD/SDIO主机 (69)3.3.3软件操作 (70)3.3.4驱动特性 (71)3.3.5源代码结构 (71)3.3.6菜单配置选项 (72)3.3.7设备树绑定 (72)3.3.8编程接口 (73)3.3.9可加载模块操作 (73)3.4NAND GPMI 闪存 (74)3.4.1介绍 (74)3.4.2硬件操作 (74)3.4.3软件操作 (75)3.4.4基本操作：读/写 (75)3.4.5向后兼容性 (75)3.4.6纠错 (76)3.4.7启动控制块管理 (76)3.4.8坏块处理 (76)3.4.9源代码结构 (76)3.4.10菜单配置选项 (76)3.5四线串行外设接口（QuadSPI） (77)3.5.1介绍 (77)3.5.2硬件操作 (77)3.5.3软件操作 (77)3.5.4驱动特性 (78)3.5.5源代码结构 (78)3.5.6菜单配置选项 (78)3.6SATA. (79)3.6.1介绍 (79)3.6.2电路板配置选项 (79)3.6.3软件操作 (79)3.6.4源代码结构 (79)3.6.5菜单配置选项 (79)3.6.6编程接口 (80)3.6.7使用示例 (80)3.6.8使用示例 (80)3.7SDMA API (81)3.7.1概述 (81)3.7.2硬件操作 (81)3.7.3软件操作 (82)3.7.4源代码结构 (82)3.7.5带SDMA外壳的特殊外设 (83)3.7.5.1i.MX 6/7Dual/8M/中的I2C (83)3.8SPI NOR闪存技术设备（MTD） (83)3.8.1介绍 (83)3.8.2硬件操作 (83)3.8.3软件操作 (84)3.8.4源代码结构 (84)3.8.5菜单配置选项 (84)第4章连接 (85)4.1 ADC. (85)4.1.1ADC介绍 (85)4.1.2ADC外部信号 (85)4.1.5菜单配置选项 (86)4.1.6编程接口 (86)4.2 ENET IEEE-1588. (87)4.2.1介绍 (87)4.2.1.1发送时间戳 (87)4.2.1.2接收时间戳 (87)4.2.2软件操作 (88)4.2.2.1源代码结构 (88)4.2.2.2菜单配置选项 (88)4.2.2.3编程接口 (88)4.2.31588堆栈介绍 (88)4.2.3.1Linuxptp 堆栈特性 (88)4.2.3.2使用Linuxptp (89)4.3增强型可配置串行外设接口（ECSPI） (89)4.3.1介绍 (89)4.3.2软件操作 (89)4.3.3Linux操作系统中的SPI子系统 (89)4.3.4软件局限性 (90)4.3.5标准操作 (91)4.3.6ECSPI同步操作 (91)4.3.7源代码结构 (92)4.3.8菜单配置选项 (92)4.3.9编程接口 (92)4.3.10中断要求 (92)4.4快速以太网控制器（FEC） (92)4.4.1介绍 (92)4.4.2硬件操作 (93)4.4.3软件操作 (94)4.4.4源代码结构 (95)4.4.5菜单配置选项 (95)4.4.6编程接口 (95)4.4.6.1获取 MAC 地址 (96)4.5FlexCAN (96)4.5.1介绍 (96)4.5.1.1软件操作 (96)4.5.1.2源代码结构 (96)4.5.1.3菜单配置选项 (97)4.6I2C (97)4.6.1介绍 (97)4.6.2LPI2C总线驱动概述 (97)4.6.3I2C器件驱动概述 (98)4.6.4软件操作 (98)4.6.5I2C总线驱动软件操作 (98)4.6.6I2C器件驱动软件操作 (98)4.6.7驱动特性 (98)4.6.8源代码结构 (98)4.6.9菜单配置选项 (99)4.6.10编程接口 (99)4.7媒体本地总线（MediaLB） (99)4.7.1介绍 (99)4.7.2MLB驱动概述 (101)4.7.3软件操作 (102)4.7.4源代码结构 (103)4.8PCI Express 根复合体 (103)4.8.1介绍 (103)4.8.2术语和凡例 (103)4.8.3i.MX 上的 PCIe 拓扑 (104)4.8.4特性 (105)4.8.5Linux OS PCI子系统和RC驱动 (106)4.8.6PCIe驱动源文件 (106)4.8.7系统资源：存储器布局 (107)4.8.8系统资源：中断线 (109)4.9 USB (109)4.9.1介绍 (109)4.9.2架构概述 (109)4.9.3硬件操作 (110)4.9.4软件操作 (110)4.9.5源代码结构 (110)4.9.6菜单配置选项 (111)4.9.7USB唤醒使用 (111)4.9.8如何关闭USB子设备电源 (112)4.9.9更改控制器操作模式 (112)4.9.10可加载模块支持 (112)4.9.11USB 充电器检测 (112)4.9.12嵌入式主机认证 (113)4.9.12.1添加TPL-Support属性 (113)4.9.12.2VBUS控制 (113)4.10 USB3 (114)4.10.1介绍 (114)4.10.2源代码结构 (114)4.11LPUART (114)4.11.1介绍 (114)4.11.2硬件操作 (115)4.11.3软件操作 (115)4.11.4驱动特性 (115)4.11.5源代码结构 (116)4.11.6菜单配置选项 (116)4.11.7编程接口 (116)4.11.8中断要求 (116)4.12蓝牙 (116)4.12.1蓝牙无线技术介绍 (116)4.12.2蓝牙驱动概述 (116)4.12.3蓝牙驱动文件 (117)4.12.4蓝牙协议栈 (117)4.12.5菜单配置选项 (117)4.13 Wi-Fi (117)4.13.1介绍 (117)4.13.2软件操作 (118)4.13.3驱动特性 (118)4.13.4源代码结构 (118)4.13.5菜单配置选项 (118)4.13.6从用户空间配置WLAN (118)第5章图形 (120)5.1图形处理单元（GPU） (120)5.1.1介绍 (120)5.1.3硬件操作 (121)5.1.4软件操作 (121)5.1.5源代码结构 (121)5.1.6库结构 (122)5.1.7API参考 (123)5.1.8菜单配置选项 (124)5.2Wayland (124)5.2.1介绍 (124)5.2.2软件操作 (124)5.2.3Yocto 构建说明 (124)5.2.4自定义Weston (124)5.2.5运行Weston (125)5.3X Windows 加速 (126)5.3.1介绍 (126)5.3.2硬件操作 (126)5.3.3软件操作 (126)5.3.4X-Windows加速架构 (127)5.3.5X-Windows 系统的 i.MX 驱动 (127)5.3.6面向X-Windows 系统的 i.MX 直接渲染基础设施（DRI） (128)5.3.7EGL-X库 (129)5.3.8面向i.MX的xorg.conf (130)5.3.9在 Yocto上设置 X-Windows 系统加速 (131)5.3.10设置 X Window 系统加速 (132)5.3.11故障排除 (133)第6章视频 (135)6.1捕获概述 (135)6.1.1介绍 (135)6.1.2Omnivision Camera (136)6.1.3Parallel CSI (138)6.1.4MIPI摄像头串行接口（MIPI CSI） (139)6.1.5 HDMI (140)6.1.6软件操作 (140)6.1.7V4L2 Capture (140)6.1.8源代码结构 (141)6.2显示概述 (143)6.2.1介绍 (143)6.2.2帧缓冲区 (144)6.2.3直接渲染模型（DRM） (144)6.2.4显示分辨率 (144)6.2.5身份验证 (144)6.2.6平铺 (145)6.3显示控制器 (145)6.3.1显示处理单元（DPU） (145)6.3.1.1介绍 (145)6.3.1.2 DRM (146)6.3.1.3源代码结构 (146)6.3.1.4菜单配置选项 (147)6.3.2图像处理单元（IPU） (147)6.3.2.1介绍 (147)6.3.2.2硬件操作 (148)6.3.2.3软件操作 (149)6.3.2.4IPU 帧缓冲驱动概述 (150)6.3.2.6IPU帧缓冲软件操作 (150)6.3.2.7同步帧缓冲驱动 (150)6.3.2.8IPU背光驱动 (151)6.3.2.9IPU设备驱动 (151)6.3.2.10源代码结构 (152)6.3.2.11菜单配置选项 (153)6.3.3Pixel Pipeline（PxP） (155)6.3.3.1介绍 (155)6.3.3.2软件操作 (155)6.3.3.3关键数据结构 (155)6.3.3.4通道管理 (156)6.3.3.5描述符管理 (156)6.3.3.6完成通知 (156)6.3.3.7局限性 (156)6.3.3.8菜单配置选项 (156)6.3.3.9源代码结构 (157)6.3.4eLCDIF帧缓冲 (157)6.3.4.1介绍 (157)6.3.4.2软件操作 (157)6.3.4.3菜单配置选项 (158)6.3.4.4源代码结构 (158)6.3.5显示控制子系统（DCSS） (158)6.3.5.1介绍 (158)6.3.5.2源代码结构 (159)6.3.6DCNANO (159)6.3.6.1介绍 (159)6.3.6.2源代码结构 (160)6.4显示接口 (160)6.4.1Parallel LCD接口 (160)6.4.1.1介绍 (160)6.4.2MIPI DSI Interface (161)6.4.2.1介绍 (161)6.4.2.2软件操作 (162)6.4.2.3源代码结构 (162)6.4.2.4菜单配置选项 (162)6.4.3LVDS接口 (163)6.4.3.1介绍 (163)6.4.3.2软件操作 (163)6.4.3.3源代码结构 (164)6.4.3.4菜单配置选项 (164)6.4.4LVDS显示桥（LDB） (164)6.4.4.1介绍 (164)6.4.4.2软件操作 (164)6.4.4.3源代码结构 (165)6.4.4.4菜单配置选项 (165)6.4.5EPDC接口 (165)6.4.5.1介绍 (165)6.4.5.2EPDC 帧缓冲驱动概述 (166)6.4.5.3EPDC帧缓冲驱动扩展 (166)6.4.5.4EPDC面板配置 (166)6.4.5.5引导命令行参数 (167)6.4.5.6EPDC波形加载 (167)6.4.5.7使用默认波形文件 (167)6.4.5.8使用自定义波形文件 (168)6.4.5.10灰度帧缓冲选择 (168)6.4.5.11软件操作 (169)6.4.5.12结构和定义 (170)6.4.5.13源代码结构 (171)6.4.5.14菜单配置选项 (172)6.4.6高清多媒体接口（HDMI）和显示端口（DP）概述 (172)6.4.6.1介绍 (172)6.4.6.2软件操作 (173)6.4.6.3核心 (173)6.4.6.4显示设备注册和初始化 (173)6.4.6.5热插拔处理和视频模式更改 (174)6.4.6.6音频 (174)6.4.6.7i.MX 8 显示端口 (175)6.4.6.7.1介绍 (175)6.4.6.7.2软件操作 (176)6.4.6.7.3源代码结构 (177)6.4.6.7.4菜单配置选项 (177)6.4.6.8i.MX 6 片上高清多媒体接口（HDMI） (177)6.4.6.8.1介绍 (177)6.4.6.8.2软件操作 (179)6.4.6.8.3 CEC (180)6.4.6.8.4源代码结构 (181)6.4.6.8.5菜单配置选项 (182)6.4.6.9外接HDMI (182)6.4.6.9.1介绍 (182)6.4.6.9.2软件操作 (182)6.4.6.9.3源代码结构 (182)6.4.6.9.4菜单配置选项 (183)6.5 Video for Linux 2（V4L2） (183)6.5.1介绍 (183)6.5.1.1 i.MX 8 DPU V4L2 (183)6.5.1.2 PxP V4L2 (183)6.5.1.3带IPU V4L2的i.MX 6 (184)6.5.1.4IPU V4L2 捕获设备 (184)6.5.2V4L2捕获设备 (185)6.5.2.1V4L2 Capture IOCTL (185)6.5.2.2V4L2 Capture API的使用 (186)6.5.3V4L2输出设备 (187)6.5.3.1V4L2输出IOCTL (187)6.5.3.2V4L2输出API的使用 (188)6.5.4软件操作 (188)6.5.4.1源代码结构 (188)6.5.4.2菜单配置选项 (189)6.6视频模数转换器（VADC） (189)6.6.1介绍 (189)6.6.2软件操作 (189)6.6.3源代码结构 (190)6.6.4菜单配置选项 (190)6.6.5DTS配置 (190)6.7视频处理单元（VPU） (190)6.7.1介绍 (190)6.7.2软件操作 (191)6.7.3源代码结构 (194)6.7.4菜单配置选项 (195)6.8.1介绍 (195)6.8.2JPEG编码器和解码器驱动概述 (196)6.8.3JPEG编码器/解码器驱动的限制 (196)第7章音频 (198)7.1高级Linux声音架构片内系统（ALSA System on Chip, ASoC）声卡 (198)7.1.1ALSA声卡驱动程序简介 (198)7.1.2SoC声卡 (200)7.1.2.1立体声编解码器功能 (200)7.1.2.27.1音频编解码器功能 (200)7.1.2.3AM/FM编解码器功能 (201)7.1.2.4声卡信息 (201)7.1.3硬件操作 (201)7.1.3.1立体声音频编解码 (201)7.1.3.27.1音频编解码器 (202)7.1.3.3AM/FM编解码器 (202)7.1.4软件操作 (202)7.1.4.1ASoC驱动程序源架构 (202)7.1.4.2声卡注册 (203)7.1.4.3设备开放 (203)7.1.4.4设备树绑定 (203)7.1.4.5源代码结构 (204)7.1.4.6菜单配置选项 (205)7.2异步采样率转换器（ASRC） (206)7.2.1简介 (206)7.2.1.1硬件操作 (206)7.2.2软件操作 (206)7.2.2.1存储器到ASRC再到存储器的顺序 (207)7.2.2.2存储器到ASRC再到外设的顺序 (207)7.2.2.3源代码结构 (208)7.2.2.4菜单配置选项 (208)7.2.2.5设备树绑定 (208)7.2.2.6编程接口（导出的API和IOCTL） (209)7.3HDMI音频 (210)7.3.1简介 (210)7.4索尼/飞利浦数字接口（S/PDIF） (210)7.4.1简介 (210)7.4.1.1S/PDIF概述 (210)7.4.1.2硬件概述 (211)7.4.1.3软件概述 (211)7.4.1.4AsoC层 (212)7.4.2S/PDIF Tx驱动程序 (212)7.4.2.1驱动程序设计 (213)7.4.2.2提供的用户界面 (213)7.4.3S/PDIF Rx驱动程序 (213)7.4.3.1驱动程序设计 (214)7.4.3.2提供的用户界面 (214)7.4.4源代码结构 (216)7.4.4.1菜单配置选项 (217)7.4.4.2设备树绑定 (217)7.4.4.3中断和异常 (217)7.4.5单元测试准备 (217)7.4.5.1Tx测试步骤 (217)7.4.5.2Rx测试步骤 (217)7.5混音器（AUDMIX） (218)7.5.1混音器（AUDMIX） (218)7.5.2框图 (218)7.5.3硬件概述 (219)7.5.4软件概述 (219)7.5.4.1用户接口 (219)7.5.4.2源代码结构 (221)7.5.4.3菜单配置选项 (221)7.6PDM麦克风接口（MICFIL） (221)7.6.1简介 (221)7.6.2框图 (221)7.6.3硬件概述 (222)7.6.4软件概述 (223)7.6.4.1用户界面 (223)7.6.4.2源代码结构 (224)7.6.4.3菜单配置选项 (224)第8章安全性 (225)8.1加密加速和保证模块（CAAM） (225)8.1.1CAAM设备驱动程序概述 (225)8.1.2配置和作业执行级别 (225)8.1.3控制/配置驱动程序 (225)8.1.4作业环驱动程序 (226)8.1.5API接口级别 (226)8.1.6驱动程序配置 (229)8.1.7局限性 (230)8.1.8现有实施局限性的概述 (230)8.1.9初始化密钥库管理接口 (230)8.1.10检测可用的安全存储器存储单元 (231)8.1.11在检测到的单元中建立密钥库 (231)8.1.12释放密钥库 (231)8.1.13从密钥库中分配插槽 (232)8.1.14将数据加载到密钥库插槽 (232)8.1.15更新演示图像 (232)8.1.16解封密钥库中的数据 (233)8.1.17从密钥库插槽读取数据 (233)8.1.18将插槽释放回密钥库 (234)8.1.19CAAM/SNV——安全违规处理接口概述 (235)8.1.20操作 (235)8.1.21配置接口 (235)8.1.22安装处理程序 (236)8.1.23删除已安装的驱动程序 (236)8.1.24驱动程序配置CAAM/SNVS (236)8.2显示内容完整性校验程序（DCIC） (236)8.2.1简介 (236)8.2.2源代码结构 (237)8.2.3菜单配置选项 (237)8.2.4DTS配置 (237)8.2.5IOCTL函数 (237)8.2.6结构 (237)8.2.7DCIC CRC计算函数 (238)8.3智能卡接口——用户识别模块（SIM） (238)8.3.1简介 (238)8.3.2操作模式 (238)8.3.3外部信号说明 (238)8.3.4源代码结构 (238)8.3.5菜单配置选项 (238)8.3.6软件框架 (239)8.4安全非易失性存储（SNVS） (240)8.4.1简介 (240)8.5SNVS实时时钟（SRTC） (241)8.5.1简介 (241)8.5.2硬件操作 (241)8.5.3软件操作 (241)8.5.4驱动程序功能 (241)8.5.5源代码结构 (241)8.5.6菜单配置选项 (241)第9章恩智浦eIQ®机器学习（ML） (242)9.1恩智浦eIQ机器学习概述 (242)9.1.1机器学习简介 (242)9.1.2OpenCV (242)9.1.3Arm计算 (242)9.1.4TensorFlow Lite (242)9.1.5Arm NN (243)9.1.6ONNX Runtime (243)9.1.7PyTorch (243)9.1.8DeepViewRT TM (243)9.1.9 TVM (243)第10章单元测试 (244)10.1系统 (244)10.1.1Oprofile (244)10.1.1.1测试名称 (244)10.1.1.1.1位置 (244)10.1.1.1.2功能 (244)10.1.1.1.3配置 (244)10.1.1.1.4用例和预期输出 (244)10.1.2Owire (244)10.1.2.1测试名称 (244)10.1.2.1.1位置 (244)10.1.2.1.2功能 (244)10.1.2.1.3配置 (244)10.1.2.1.4用例和预期输出 (244)10.1.3电源管理 (245)10.1.3.1测试名称 (245)10.1.3.1.1位置 (245)10.1.3.1.2功能 (245)10.1.3.1.3配置 (245)10.1.3.1.4用例和预期输出 (245)10.1.4远程处理器消息传送 (248)10.1.4.1测试名称 (248)10.1.4.1.1位置 (248)10.1.4.1.2功能 (248)10.1.4.1.3配置 (248)10.1.4.1.4用例和预期输出 (250)10.1.5看门狗（WDOG） (250)10.1.5.1测试名称 (250)10.1.5.1.1位置 (250)10.1.5.1.2功能 (250)10.1.5.1.3配置 (250)10.1.5.1.4用例和预期输出 (250)10.2存储 (250)10.2.1媒体本地总线 (250)10.2.1.1测试名称 (250)10.2.1.1.1位置 (251)10.2.1.1.2功能 (251)10.2.1.1.3配置 (251)10.2.1.1.4用例和预期输出 (251)10.2.2MMC/SD/SDIO主机 (251)10.2.2.1测试名称 (251)10.2.2.1.1位置 (251)10.2.2.1.2功能 (251)10.2.2.1.3配置 (252)10.2.2.1.4用例和预期输出 (252)10.2.3 MMDC (252)10.2.3.1测试名称 (252)10.2.3.1.1位置 (252)10.2.3.1.2功能 (252)10.2.3.1.3配置 (252)10.2.3.1.4用例和预期输出 (252)10.2.4 SATA (252)10.2.4.1测试名称 (252)10.2.4.1.1位置 (252)10.2.4.1.2功能 (252)10.2.4.1.3配置 (253)10.2.4.1.4用例和预期输出 (253)10.3连接 (253)10.3.1增强型可配置串行外设接口（ECSPI） (253)10.3.1.1测试名称 (253)10.3.1.1.1位置 (253)10.3.1.1.2功能 (253)10.3.1.1.3配置 (253)10.3.1.1.4用例和预期输出 (253)10.3.2 ETM (253)10.3.2.1测试名称 (253)10.3.2.1.1位置 (254)10.3.2.1.2功能 (254)10.3.2.1.3配置 (254)10.3.2.1.4用例和预期输出 (254)10.3.3内部集成电路（I2C） (254)10.3.3.1测试名称 (254)10.3.3.1.1位置 (254)10.3.3.1.2功能 (254)10.3.3.1.3配置 (254)10.3.3.1.4用例和预期输出 (254)10.3.4 IIM (254)10.3.4.1测试名称 (254)10.3.4.1.1位置 (255)10.3.4.1.2功能 (255)10.3.4.1.3配置 (255)10.3.4.1.4用例和预期输出 (255)10.3.5键盘 (255)10.3.5.1测试名称 (255)10.3.5.1.1位置 (255)10.3.5.1.2功能 (255)10.3.5.1.3配置 (255)10.3.5.1.4用例和预期输出 (255)10.3.6低功耗通用异步收发器（LPUART） (256)10.3.6.1测试名称 (256)10.3.6.1.1位置 (256)10.3.6.1.2功能 (256)10.3.6.1.3配置 (256)10.3.6.1.4用例和预期输出 (256)10.3.7 USB (256)10.3.7.1测试名称 (256)10.3.7.1.1位置 (256)10.3.7.1.2功能 (256)10.3.7.1.3配置 (256)10.3.7.1.4用例和预期输出 (257)10.4图形 (257)10.4.1图形处理单元（GPU） (257)10.4.1.1测试名称 (257)10.4.1.1.1位置 (257)10.4.1.1.2功能 (257)10.4.1.1.3配置 (257)10.4.1.1.4用例和预期输出 (257)10.5视频 (259)10.5.1显示器 (259)10.5.1.1测试名称 (259)10.5.1.1.1位置 (259)10.5.1.1.2功能 (259)10.5.1.1.3配置 (260)10.5.1.1.4用例和预期输出 (260)10.5.2高清多媒体接口（HDMI）和显示端口（DP）概述 (263)10.5.2.1测试名称 (263)10.5.2.1.1位置 (263)10.5.2.1.2功能 (263)10.5.2.1.3配置 (263)10.5.2.1.4用例和预期输出 (263)10.5.3视频处理单元（VPU） (263)10.5.3.1i.MX 6测试 (263)10.5.3.1.1位置 (264)10.5.3.1.2功能 (264)10.5.3.1.3配置 (264)10.5.3.1.4用例和预期输出 (264)10.5.3.2i.MX 8M Quad的测试 (265)10.5.3.2.1位置 (265)10.5.3.2.2功能 (265)10.5.3.2.3用例和预期输出 (265)10.5.3.3i.MX 8M Mini的测试 (266)10.5.3.3.1位置 (266)10.5.3.3.2功能 (266)10.5.3.3.3用例和预期输出 (266)10.5.3.4i.MX 8QuadXPlus和8QuadMax的测试 (266)10.5.3.4.1位置 (266)10.5.3.4.2功能 (266)10.5.3.4.3用例和预期输出 (266)10.5.4JPEG编码器和解码器 (267)10.5.4.1测试名称 (267)10.5.4.1.1位置 (267)10.5.4.1.2功能 (267)10.5.4.1.3配置 (267)10.5.4.1.4用例和预期输出 (267)10.6音频 (268)10.6.1高级Linux声音架构（ALSA）片上系统（ASoC）声音 (268)10.6.1.1测试名称 (268)10.6.1.1.1位置 (268)10.6.1.1.2功能 (268)10.6.1.1.3配置 (268)10.6.1.1.4用例和预期输出 (268)10.6.2异步采样率转换器（ASRC） (268)10.6.2.1测试名称 (268)10.6.2.1.1位置 (268)10.6.2.1.2功能 (268)10.6.2.1.3配置 (268)10.6.2.1.4用例和预期输出 (268)10.7安全性 (269)10.7.1显示内容完整性校验程序（DCIC） (269)10.7.1.1测试名称 (269)10.7.1.1.1位置 (269)10.7.1.1.2功能 (269)10.7.1.1.3配置 (270)10.7.1.1.4用例和预期输出 (270)10.7.2 SIM (270)10.7.2.1测试名称 (270)10.7.2.1.1位置 (270)10.7.2.1.2功能 (270)10.7.2.1.3配置 (270)10.7.2.1.4用例和预期输出 (270)10.7.3SNVS实时时钟（SRTC） (271)10.7.3.1测试名称 (271)10.7.3.1.1位置 (271)10.7.3.1.2功能 (271)10.7.3.1.3配置 (271)10.7.3.1.4用例和预期输出 (271)第11章修订历史 (274)11.1修订历史 (274)恩智浦半导体图目录图1. PMIC PF稳压器驱动架构 (48)图2. PWM框图 (57)图3. 新的多核、多操作系统架构 (60)图4. MMC驱动分层 (71)图5. 基于Flash的文件系统的组件 (78)图6. 基于Flash的文件系统的组件 (84)图7. IEEE 1588功能概述 (87)图8 SPI子系统 (90)图9. SPI子系统中SPI驱动的分层 (90)图10. ECSPI同步操作 (91)图11. MLB 设备顶层框图 (100)图12. MLB 驱动架构框图 (101)图13. i.MX上的PCIe RC端口框图 (105)图14. 存储器布局（i.MX 6Quad/6DualLite/6Solo） (107)图15. 存储器布局（i.MX 6SoloX） (107)图16. 存储器布局（i.MX 7Dual） (108)图17. USB框图 (110)图18. X 驱动架构 (127)图19. IPUv3EX/IPUv3H IPU 模块概述 (148)图20. IPUv3 的图形/视频驱动软件交互 (149)图21. HDMI 硬件集成 (176)图22. HDMI硬件集成 (178)图23. IPU-HDMI硬件互连 (179)图24. HDMI视频软件架构 (180)图25. HDMI CEC软件架构 (181)图26. Video4Linux2 Capture API交互 (186)图27. H.264示例中所示的简单工作流程 (192)图28. ALSA SoC软件架构 (199)图29. 音频驱动程序交互 (207)图30. S/PDIF收发器数据接口的框图 (211)图31. S/PDIF Rx应用程序流程 (216)图32. 混音器框图 (218)图33. 音频TDM串行接口帧 (219)图34. PDM麦克风接口块 (222)图35. SIM TX（发射）流程 (239)图36. SIM RX（接收）流程 (240)恩智浦半导体表目录表1. BSP支持的功能 (21)表2. 定义和缩略语 (25)表3. 中断文件 (32)表4. 中断文件 (32)表5. 定时器 (33)表6. 定时器文件 (33)表7. IOMUX文件 (35)表8. GPIO 文件 (37)表9. Anatop电源管理驱动文件 (43)表10. 电源管理模式 (43)表11. 低功耗模式 (43)表12. 电源管理驱动文件 (45)表13. PFUZE驱动文件 (49)表14. CPUFREQ驱动文件 (50)表15. 总线频率设定点 (51)表16. BusFrequency 驱动文件 (52)表17. OProfile源文件 (55)表18. PWM驱动综述 (58)表19. PWM 驱动文件 (58)表20. RPMSG源代码 (60)表21. 热驱动文件 (63)表 22. 传感器驱动文件 (64)表23. 看门狗驱动文件 (65)表24. APBH DMA通道分配 (67)表25. APBH DMA 源文件 (68)表26. WEIM-NOR 驱动文件 (69)表27. uSDHC驱动文件MMC/SD驱动文件 (72)表28. NAND驱动文件 (76)表29. 4线SPI驱动文件 (78)表30. SATA驱动文件 (79)表31. SDMA通道使用情况 (82)表32. SDMA API源文件 (83)表33. SDMA 脚本文件 (83)表34. SPI NOR MTD驱动文件 (84)表35. ADC驱动文件 (86)表36. 软件接口 (86)表37. ENET 1588文件列表 (88)表38. ECSPI驱动文件 (92)表39. ECSPI中断要求 (92)表40. MII、RMII和RGMII模式下的引脚使用 (93)表41. FEC 驱动文件 (95)表42. FlexCAN 驱动文件 (97)表44. MLB驱动源文件 (103)表45. 源文件 (106)表46. Chipidea USB驱动文件 (110)表47. USB3驱动源文件 (114)表48. UART驱动文件 (116)表 49. GPU 驱动文件 (121)表 50. GPU 库文件 (122)表 51. Weston的常用选项 (124)表 52. 摄像头控制器和接口 (135)表53. 摄像头控制器和接口 (136)表54. 捕获接口功能 (137)表 55. V4L2 Capture API IOCTL (140)表 56. Omnivision V4L2 Camera驱动文件 (141)表57. DPU驱动源文件 (146)表58. IPU驱动文件 (152)表 59. IPU 全局头文件 (153)表 60. Pxp 源代码 (157)表61. ELCIF源代码 (158)表62. DCSS驱动源代码 (159)表63. DCNANO驱动源代码 (160)表64. MIPI DSI驱动文件 (162)表65. LVDS源文件 (164)表 66. LDB 源文件 (165)表67. EPDC源文件 (171)表68. HDMI支持 (172)表69. HDP核心API驱动文件列表 (177)表70. HDMI源文件 (181)表 71. HDMI 源文件 (183)表72. V4L2驱动文件 (188)表73. VADC驱动文件 (190)表74. VPU (190)表 75. VPU 驱动文件 (194)表76. MX6 VPU库文件 (195)表 77. VPU 固件文件 (195)表78. 立体声编解码器SoC驱动程序文件 (204)表79. AM/FM编解码器SoC驱动程序源文件 (204)表80. CS42888 ASoC驱动程序源文件 (205)表81. ASRC源文件列表 (208)表82. S/PDIF Rx驱动程序接口 (214)表83. S/PDIF驱动程序文件 (216)表84. 混音器控件 (219)表85. 混音器驱动程序文件 (221)表86. PDM麦克风控件 (223)表87. 混音器驱动程序文件 (224)表89. DCIC输入选择 (237)表90. SIM来源 (238)表91. RTC驱动程序文件 (241)表92. 修订历史 (274)恩智浦半导体第1章介绍1.1 概述i.MX系列Linux板级支持包（BSP）支持i.MX应用处理器上的Linux操作系统（OS）。
Red Hat Enterprise Linux 8 SELinux使用指南说明书
Red Hat Enterprise Linux 8使用 SELinux防止用户和进程使用增强安全的 Linux (SELinux)与文件和设备执行未授权的交互Last Updated: 2023-07-26Red Hat Enterprise Linux 8 使用 SELinux防止用户和进程使用增强安全的 Linux (SELinux)与文件和设备执行未授权的交互法律通告Copyright © 2023 Red Hat, Inc.The text of and illustrations in this document are licensed by Red Hat under a Creative Commons Attribution–Share Alike 3.0 Unported license ("CC-BY-SA"). An explanation of CC-BY-SA is available at/licenses/by-sa/3.0/. In accordance with CC-BY-SA, if you distribute this document or an adaptation of it, you must provide the URL for the original version.Red Hat, as the licensor of this document, waives the right to enforce, and agrees not to assert, Section 4d of CC-BY-SA to the fullest extent permitted by applicable law.Red Hat, Red Hat Enterprise Linux, the Shadowman logo, the Red Hat logo, JBoss, OpenShift, Fedora, the Infinity logo, and RHCE are trademarks of Red Hat, Inc., registered in the United States and other countries.Linux ® is the registered trademark of Linus Torvalds in the United States and other countries. Java ® is a registered trademark of Oracle and/or its affiliates.XFS ® is a trademark of Silicon Graphics International Corp. or its subsidiaries in the United States and/or other countries.MySQL ® is a registered trademark of MySQL AB in the United States, the European Union and other countries.Node.js ® is an official trademark of Joyent. Red Hat is not formally related to or endorsed by the official Joyent Node.js open source or commercial project.The OpenStack ® Word Mark and OpenStack logo are either registered trademarks/service marks or trademarks/service marks of the OpenStack Foundation, in the United States and other countries and are used with the OpenStack Foundation's permission. We are not affiliated with, endorsed or sponsored by the OpenStack Foundation, or the OpenStack community.All other trademarks are the property of their respective owners.摘要通过配置 SELinux，您可以增强系统的安全性。
linux hid使用手册
linux hid使用手册在Linux系统中，HID（Human Interface Device）是一种用于连接人机界面设备的通信协议。
这些设备包括键盘、鼠标、游戏手柄等常见的输入设备。
本手册将为您介绍Linux系统中HID的使用方法。
1. HID驱动程序的加载在Linux系统中，HID驱动程序被编译成内核模块的形式，需要使用modprobe命令加载。
示例如下：$ modprobe hid如果需要加载特定的HID驱动程序，可以使用modprobe命令指定驱动程序的名称，例如：$ modprobe usbhid2. 检测和识别HID设备在Linux系统中，可以使用lsusb命令来检测和识别连接到系统的USB设备。
示例如下：$ lsusb该命令会列出所有连接到系统的USB设备，包括HID设备。
可以根据设备的厂商ID和产品ID来确定具体是哪种HID设备。
例如，如果HID设备的厂商ID是045e，产品ID是076c，可以通过以下命令查看设备的详细信息：$ lsusb -d 045e:076c3. HID设备的读取和控制在Linux系统中，可以使用udev规则来对HID设备进行读取和控制。
udev是一个用于管理设备节点的工具，可以根据设备的属性和特征来为其分配唯一的节点。
通过udev规则，可以将HID设备映射为/dev/hidrawX文件，然后可以使用该文件进行读取和控制。
示例udev规则如下：```# /etc/udev/rules.d/99-hid.rules# HID devicesKERNEL=="hidraw*", ATTRS{idVendor}=="045e",ATTRS{idProduct}=="076c", MODE="0666"```以上规则将匹配到厂商ID为045e，产品ID为076c的HID设备，并将其节点权限设置为0666，即所有用户都可以读取和控制该设备。
Fujitsu PRIMERGY Linux安装后操作指南（适用于x86版本3.0）说明书
2005-11-01 Notes on Using Red Hat Enterprise Linux AS (v.3 for x86) PrefaceAbout This ManualThis manual provides notes on PRIMERGY operation with Linux installed. Be sure to read this manual before using Linux.Intended ReadersThis manual is intended for persons who operate PRIMERGY.Organization of This ManualThis manual consists of the following chapters:Chapter 1 Notes on OperationThis chapter provides notes on operation after installation. Be sure to read this chapterbefore operating PRIMERGY with Linux installed.Chapter 2 Addition of Peripheral Devices and Option CardsThis chapter explains the procedures for adding peripheral devices and cards afterinstallation and provides notes on adding these options. Read this chapter as required.Chapter 3 OthersThis chapter explains other functions and provides other notes such as notes on limits.Operation VerificationThe operations of the products described in this manual have been confirmed by Fujitsu. Please note, however, that these operations are subject to change without prior notice.Support & ServiceA support service(SupportDesk Product basic service), available for a fee, provides customers usingLinux with an enhanced sense of security and confidence. Customers concluding a support and service agreement are entitled to receive support in such areas as assistance with queries regarding this manual and questions and problems that may come up during the installation and operation of this product.Please consider taking advantage of this service option by concluding a support and service agreement with us.CopyrightAll rights Reserved, Copyright (C) FUJITSU LIMITED 20051. Notes on Operation1.1 Assignment of Device NamesLinux assigns device names to a variety of devices, such as the hard disk drive, in the order that it recognizes them during its startup sequence. If the system is restarted after a device such as a hard disk drive or controller fails, the assigned device names may be changed because the system cannot recognize a device that has failed.Example: When hard disk drives are connected to SCSI ID 1, 2, and 3, device names /dev/sda, /dev/sdb, and /dev/sdc are assigned respectively to the disk drives. If /dev/sdb failsunder this condition, the device previously assigned /dev/sdc/ is moved up by one andrecognized as /dev/sdb after the system is restarted.If an assigned device is unexpectedly changed, it may prevent the system from starting or,in the worst case, may damage your data. If a device fault is detected, therefore, Fujitsurecommends starting the system in rescue mode and checking for hardware faults beforerestarting the system (*1). Repair the hardware fault, restore the system by means suchas the backup tape, and then restart the system.*1 For details on starting the system in rescue mode, see Section 1.4, "Starting theSystem in Rescue Mode."After starting the system, use the fdisk command to check whether the relevant hard diskdrive can be recognized, and take necessary steps such as checking for hardware errormessages in /var/log/messages.1.2 Installation of Red Hat Enterprise Linux AS (v.3 for x86) PackagesRed Hat Enterprise Linux provides installation types so that the optimum system can be constructed according to the use purpose. For this reason, packages required for your purposes might not be installed. If a required package has not been installed, log in as the root and install it by executing the following procedure:Install the necessary packages by using the installation CDs (1/4 to 4/4) that have beencreated according to the Installation Procedure included in the driver kit.# mount -r /dev/cdrom /mnt/cdrom# cd /mnt/cdrom/RedHat/RPMS# rpm -ivh <package_file>Example: To install package "make"# rpm -ivh make-3.79.1-17.i386.rpm# cd /# umount /mnt/cdrom# eject* Remove the CD.1.3 Installing and Setting Up Global Array Manager (GAM)Use Global Array Manager (GAM) as a RAID management tool in a system with a mounted onboard SCSI-RAID and SCSI-RAID card (PG-142E3).For details on installing GAM-Client (Windows), see "Outline of Installation Procedure for Global Array Manager-Client", which is an attachment.The GAM-Server (Linux) installation procedure is explained below.[Notes]1)The screen display may become unstable during GAM installation or GAM service startup.This is not an operational problem.2)Specify the port numbers shown below for GAM service.Take care when configuring firewall settings.Port numbers: 157,158(1)To install GAM-Server (Linux), insert the driver CD into the CD-ROM drive, and entercommands as follows:# mount -r /dev/cdrom /mnt/cdrom# cd /mnt/cdrom/UTY/GAM/Linux# rpm -ivh gam-server-6.02-21.i386.rpm# rpm -ivh gam-agent-6.02-21.i386.rpm- Enter the following only if onboard SCSI for RX200 S2# rpm -ivh 1030SNMPAgent-2.4-3.i386.rpm# sh ./insgam* Confirm that “GAM is installed successfully.” is displayed.# cd /# umount /mnt/cdrom# eject* Remove the CD.(2)For user accounts in Linux, create "gamroot" as a user account with GAM administratorauthority and then create user accounts (e.g., "gamuser") with user authority.(If a user account with user authority has already been created, another account need not be created.) # adduser gamroot# passwd gamrootChanging password for user gamrootNew-password <--- Enter a password.Retype new password <--- Re-enter the same password for confirmation.passwd: all authentication tokens updated successfully* Create a user account with user authority in the same way as explained above.(3)Edit three lines as shown below in the /etc/sysconfig/gam file.Events can be posted to GAM-Client after this editing is completed.# vi /etc/sysconfig/gam[Before editing]START_GAMEVENT=nGAMEVENT_OPTIONS=""[After editing]START_GAMEVENT=y <--- Change "n" to "y".GAMEVENT_OPTIONS="-h ip-address" <--- Specify the IP address of the managementWindows system on which GAM-Client isinstalled.[Before editing]START_GAMEVLOG=n[After editing]START_GAMEVLOG=y <--- Change "n" to "y".(4)Restart the system.# shutdown -r now* The following message may be displayed after the system starts. It does not indicate an operational problem.[Message]gamagent: gamagent: Connection refusedgamagent connect failure1.4 Starting the System in Rescue ModeUsing only one of the installation CDs that have been created according to the Installation Procedure included in the driver kit, you can start the system in rescue mode. This may enable system recovery in the event of a problem that prevents the system from starting normally.This section explains only how to start the system as one that has minimum functionality.Start the system in rescue mode as follows:(1)Start the system from installation CD 1/4 that was created according to the InstallationProcedure included in the driver kit. Enter the appropriate response in the following window,and press the [Enter] key.(2)In the Choose a Language window, select "English" and select "OK."(3)In the Keyboard Type window, select "jp106" and select "OK."If an accessory keyboard such as of a flat display (PG-R1DP3) is used, select "us" here.(4)In the following window, select "Yes."(5)In the following window, select "Add Device."(6)In the Driver List window, select the drivers for the devices installed in the system, and select"OK." The following drivers must be selected:[onboard SCSI type for TX200 S2][onboard SCSI type or onboard SCSI-RAID type for RX200 S2]Two drivers must be selected. Select drivers as follows:1.Select the driver shown below, and select "OK.""LSI Logic Fusion MPT Base Driver (mptbase)"2.The Device Selection window is displayed. Select "AddDevice."3. A list of drivers is displayed. Select the driver shown below, and select "OK.""LSI Logic Fusion MPT SCSI Driver (mptscsih)"[SCSI-RAID card(PG-140D1/PG-142E3) for TX200 S2][onboard SCSI-RAID type for RX300 S2]Select the driver shown below, and select "OK.""LSI MegaRAID controller (megaraid2)"(7)Make sure that the selected driver is displayed in the following window, and select "Done."(8)The Setup Networking window is displayed. Select "No" because network settings need not beconfigured at this time.(9)Select "Continue" in the Rescue window.(10)If the root partition (/) in the existing Linux system has been mounted successfully under/mnt/sysimage, this is reported in the Rescue window. Select "OK."(11)When the prompt is displayed, enter the chroot command to change the root path to the harddisk drive.sh-2.05b# chroot /mnt/sysimage(12)This completes startup in rescue mode. To exit rescue mode, enter the exit command twice.sh-2.05b# exit <--- Exit from the chroot environment.sh-2.05b# exit <--- Exit from the rescue mode.1.5 Power-off at ShutdownPower is not automatically turned off at shutdown.When [Power down] is displayed on the console screen, press the power switch to turn off the power.Note that the power is automatically turned off when the system is shut down in an environment in which ServerView is installed.2. Addition of Peripheral Devices and Option Cards2.1 Adding a SCSI DiskThe number of LUNs is set to 1 by default. To add a SCSI disk, shared disk, or tape library, log in as the root and define the number of LUNs as shown below. Multiple LUN referencing is enabled after the system is started next.(1)Add the following lines to /etc/modules.conf:options scsi_mod max_scsi_luns=N <--- Add* N is the number of LUNs. Define the appropriate number.(2)Enter the mkinitrd command to create initrd.To create initrd, enter the mkinitrd command appropriate for the type of kernel used.* Enter the following command to check the type of kernel used:# uname -r[2.4.21-32.0.1.EL (kernel for single CPU)]# cp /boot/initrd-2.4.21-32.0.1.EL.img /boot/initrd-2.4.21-32.0.1.EL.img.bak# mkinitrd -f /boot/initrd-2.4.21-32.0.1.EL.img 2.4.21-32.0.1.EL[2.4.21-32.0.1.EL smp (kernel for multi-CPU)]#cp /boot/initrd-2.4.21-32.0.1.ELsmp.img /boot/initrd-2.4.21-32.0.1.ELsmp.img.bak# mkinitrd -f /boot/initrd-2.4.21-32.0.1.EL smp.img 2.4.21-32.0.1.EL smp(3)Restart the system.Enter the following command to restart the system.# shutdown -r now2.2 Adding Option CardsIf any of the option cards supported by the models listed in the following table is added after system installation, kudzu is automatically started at system startup. This section explains the operations that enable the system to automatically recognize the added card at each subsequent system startup.The table lists models and the option cards supported by them.TX200 S2 RX200 S2 RX300 S2PG-128 V -- -- SCSI cardPG-130L -- V V PG-140D1V V -- SCSI-RAID cardPG-142E3V V -- PG-1852 V V -- PG-1853 V -- -- PG-1853L -- V -- PG-1862 V V -- PG-1882 V -- -- PG-1882L -- V V PG-1892 V -- -- LAN cardPG-1892L -- V V PG-FC106V V V onboard Fibre-Channel cardPG-FC107V V VSCSI cardPG-128 -- -- V SCSI-RAID cardPG-142E3-- -- V PG-1852 -- -- V PG-1853 -- -- V PG-1862 -- -- V PG-1882 -- -- V LAN cardPG-1892 -- -- V PG-FC106-- -- V Raiser Card Fibre-Channel cardPG-FC107-- -- VV: Supported --: Not supported- TX200 S2 or RX300 S2If any of the option cards supported by the models listed in the above table is added after system installation, kudzu is automatically started at system startup. To add a fibre channel card, follow the steps below. Except for a fibre channel card, select "configure."To add a LAN card, configure network settings according to the instructions displayed in the window. Login as a root user at system startup, and perform the operations explained in Section 2.3, "Executing mkinitrd."This section explains the operations that enable the system to automatically recognize the added card at each subsequent system startup.[A fibre channel card is added](1)If a fibre channel card is added after system installation,kudzu is automatically started at system startup.Always select "ignore ."(2)Add the following line to /etc/modules.conf.If SCSI or SCSI-RAID device is installed in the system,number the end of "scsi_hostadapter", as "2, 3, ...".options scsi_mod max_scsi_luns=128 Add- RX200 S2If any of the option cards supported by the models listed in the above table is added after systeminstallation, kudzu is automatically started at system startup.To add a fibre channel card or LAN card, follow the steps below.Except for a fibre channel card and LAN card, select "configure." Login as a root user at system startup, and perform the operations explained in Section 2.3, "Executing mkinitrd."This section explains the operations that enable the system to automatically recognize the added card at each subsequent system startup.[A LAN card(PG-1852, PG-1862, PG-1882L or PG-1892L) is added](1)If any of the LAN cards supported by the models listed in the above table is addedafter system installation, kudzu is automatically started at system startup.Always select " ignore."(2)Add the following lines to /etc/modules.conf.[ PG-1852, PG-1853L,PG-1892L, or PG-1882L]alias eth0 e1000alias eth1 e1000alias eth2 e1000 <--- Add[ PG-1862]alias eth0 e1000alias eth1 e1000alias eth2 e1000 <--- Addalias eth3 e1000 <--- Add(3)Set up the network.[ PG-1852, ,PG-1853L ,PG-1892L, or PG-1882L]# netconfig -d eth0# netconfig -d eth1# netconfig -d eth2[ PG-1862]# netconfig -d eth0# netconfig -d eth1# netconfig -d eth2# netconfig -d eth3[A fibre channel card is added](1)If a fibre channel card is added after system installation,kudzu is automatically started atsystem startup.Always select "ignore ."(2)Add the following line to /etc/modules.conf.If SCSI or SCSI-RAID device is installed in the system,number the end of "scsi_hostadapter",as "2, 3, ...".options scsi_mod max_scsi_luns=128 Add2.3 Executing mkinitrd(1) Create initrd by executing the mkinitrd command.Create initrd by executing the mkinitrd command according to the kernel used.* Enter the following command to check the kernel used:# uname -rCommand execution examples are shown below.[2.4.21-32.0.1.EL (kernel for a single CPU)]# cp /boot/initrd-2.4.21-32.0.1.EL.img /boot/initrd-2.4.21-32.0.1.EL.img.bak# mkinitrd -f /boot/initrd-2.4.21-32.0.1.EL.img 2.4.21-32.0.1.EL[2.4.21-32.0.1.EL smp (kernel for multi-CPUs)]# cp /boot/initrd-2.4.21-32.0.1.EL smp.img /boot/initrd-2.4.21-32.0.1.ELsmp.img.bak# mkinitrd -f /boot/initrd-2.4.21-32.0.1.EL smp.img 2.4.21-32.0.1.EL smp(2) Restart the system.Restart the system as follows:# shutdown -r now3. Others3.1 Sound FunctionNo sound function is supported.3.2 PCI Hot Plug FunctionThe PCI hot plug function is not supported.3.3 Usable KernelsThe kernels that can be used vary depending on the hardware conditions.See the table below for the kernels that can be used.Note that middleware specifications might limit the kernel to be selected. In this case, select the kernel in accordance with the middleware specifications.Hardware conditionsKernel to be selectedMemory Number of logical CPUs (*1)for single CPU1CPU Kernel Up to 4 GB2 or more CPUs Kernel for multi-CPUMore than 4 GB and up to 8 GB No conditions Kernel for multi-CPU(*1) Even when only one CPU is installed, the number of logical CPUs is 2if Hyper Threading = Enabled.3.4 Distribution LimitationsOperation is not guaranteed if one of the following CPU, memory, and file system limitations is exceeded:Maximum number of logical CPUs: 16Maximum memory size: 8 GBFile system: Less than 1 TB3.5 Installation ProcedureFor information on the procedure for installing Red Hat Enterprise Linux ES (v.3 for x86), see the Installation Procedure included in the "Installation Kit" downloaded from Download Search.Attachment Outline of Global Array Manager Client Installation* Perform this operation only when an onboard SCSI-RAID or a SCSI-RAID card (PG-140D1 or PG-142E3) are mounted.* GAM-Client runs on Windows2000 and Windows2003. Prepare a management Windows system.1. Insert the driver CD into the CD-ROM drive in the management Windows system.2. Execute setup.exe in RHEL3¥UTY¥GAM¥Windows on the driver CD.3. When the "Welcome" window is displayed, click "Next."4. The "Software License Agreement" window is displayed. Read the statements and click "Yes" if youaccept the terms of this agreement.5. The "Select Components" window (Figure 1) is displayed. Confirm that the check box before "GlobalArray Manager Client" is selected. Clear the "Global Array Manager Server" and "SAN Array Manager Client" check boxes, and click "Next."Figure 1* "SAN Array Manager Client" is not supported. Do not install it.6.The "Choose Destination Location" window is displayed.Click "Browse," specify the location that you want as the installation destination, and click "Next."* If GAM-Client is already installed, a message confirmingwhether to overwrite is displayed. Click "OK" to continue.7. A dialog box for specifying the GAM-Client installation destination is displayed. Click "Next." and thesetup program starts copying files.8. The "Setup Complete" window is displayed.Click "Finish" to exit the GAM-Client installation wizard.-- END --。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．准备安装Ubuntu 11.04系统1．Ubuntu简介Ubuntu是一个以桌面应用为主的Linux操作系统，其名称来自非洲南部祖鲁语或豪萨语的“ubuntu”一词（译为吾帮托或乌班图），意思是“人性”、“我的存在是因为大家的存在”，是非洲传统的一种价值观，类似华人社会的“仁爱”思想。
Ubuntu 是一个社区开发的基于Debian GNU/Linux的操作系统，适合笔记本、桌面计算机和服务器使用。
它包含了所有您需要的应用程序——网页浏览器、幻灯片演示、文档编辑和点子表格软件，即时通讯软件等等。
2004年10月，Ubuntu 的第一个版本正式发布。
此后 Ubuntu 每六个月发布一个新版本，用户可以免费升级到最新版本。
Ubuntu 鼓励用户及时地升级到新版本，以便享用最新的功能和软件。
Ubuntu 的命名遵从“Y.MM (开发代号)”格式，Y 代表年份，MM 代表月份。
在括号里的名字是预发布版时确定的开发代号。
每一个普通版本都将被支持 18 个月，长期支持版(Long Term Support, LTS)的桌面版本支持 3 年，服务器版本则是 5 年。
介绍Ubuntu 11.04版本以下几个特点：1. 用 GCC 4.5 取代现使用的 GCC 4.4 。
2. 不用 root 帐户来运行 X. org 。
3. 使用 GNOME 2.x 桌面环境。
4. 改善及完全支持 BTRFS 文件系统。
5. 使用 Linux 2.6.38 内核。
6. 提升性能及其它一些方面的改进。
7.用Unity取代GNOME Shell成为Ubuntu 11.04的默认操作界面。
8.Banshee成为Ubuntu 11.04 默认音乐播放器。
9.改进了全局菜单。
10.加入新功能Love Handles，旨在在平板电脑或其他触摸屏设备上使用Ubuntu，并且可以更容易的调整或移动窗口。
Ubuntu的正式发音Ubuntu（发音"oo-BOON-too"--“乌班图”,内置视频中曼德拉的发音为/u:bu:tu:/全部u发音/wu:/）官方网站与文档官方主页英文 中文 /官方英文Wiki https:///官方中文Wiki /Ubuntu桌面培训文档英文/中文 /~happyaron/udc-cn/免费Ubuntu电子杂志（Full Circle Magazine）英文 /中文 /Ubuntu中文论坛 /2．获得Ubuntu发行版（1）从镜像站点上下载ISO的镜像文件中文官方：英文官方：官方下载地址：/11.04/离线用户可以下载：（完整）/11.04/ubuntu-11.04-desktop-amd64.iso （amd64）/11.04/ubuntu-11.04-desktop-amd64.iso.torre nt/11.04/ubuntu-11.04-desktop-i386.iso （x86）/11.04/ubuntu-11.04-desktop-i386.iso.torren t（2）将ISO镜像文件制作成CD/DVD<1>在Microsoft Windows下用Nero、ImgFree等等的光盘刻录软件将ISO镜像文件刻录成CD/DVD。
<2>Linux发行版下，#cdrecord ubuntu-xxxxxxxx.iso3．硬盘分区方案在计算机上安装Linux系统，对硬盘进行分区是一个非常重要的步骤，下面介绍几个分区方案。
（1）方案1（初学者）/ ：建议大小在5GB以上。
/home：存放普通用户的数据，是普通用户的宿主目录，建议大小为剩下的空间。
swap：即交换分区，建议大小是物理内存的1~2倍。
（2）方案2（开发者）/boot：用来存放与Linux系统启动有关的程序，比如启动引导装载程序等，建议大小为100MB以上。
/ ：Linux系统的根目录，所有的目录都挂在这个目录下面，建议大小为5GB以上。
/home：存放普通用户的数据，是普通用户的宿主目录，建议大小为剩下的空间。
/usr ：用来存放Linux系统中的应用程序，其相关数据较多，建议大于3GB以上。
swap：实现虚拟内存，建议大小是物理内存的1~2倍。
二．光盘安装Ubuntu将您计算机的 BIOS 设定成用光盘开机，并将 Ubuntu 桌面(Desktop) 光盘放入光驱起动。
1．语言首先安装程序会问您安装 GNU/Linux 时使用那个语言来显示讯息。
您在此选择的语言也会成为安装后 Ubuntu 的缺省语言。
选『中文 (简体)』。
然后，选择『安装 Ubuntu』。
Tips：您可以选择『试用 Ubuntu 』 (Try Ubuntu ) 启动 Live 系统试用Ubuntu。
试用满意可以按 Live 系统桌面的安装小图示把 Ubuntu 安装至硬盘中。
如果您不需要试用，亦可以选择『安装 Ubuntu』 (Install Ubuntu) 直接启动安装程序安装 Ubuntu 至硬盘中。
2．确认安装条件接着，安装程序会要求您确认您的计算机已符合以下条件，可以进行安装：有最少 4.4 GB 的可用磁盘容间 (当然，越多越好!!建议最少应要有 10 至 20 GB)有接上电源 (怕您的计算机使用电池，安装中途没电)已连接至因特网 (更多软件和语言包需要由网上下载，亦可以透过您的网络位置侦测并设定时区等设定)此外，下方还有两个选项供您选取：当安装时下载更新 (Download updates while installing) - 安装后，自动上网下载最新的软件更件。
安装此第三方软件 (Install this third-party software) - 安装程序会自动安装一些使用专利技术或非自由的软件，包括播方MP3 音乐和 MPEG4 影片的译码程序、显示有 Flash 的网页的 Flash 播放器和一些硬件装置的驱动程序等，增加 Ubuntu 的可用性。
3．分区硬盘及格式化硬盘接着来到了整个安装 GNU/Linux 过程最中最难及最易出错的部份 - 分区硬盘。
要将两个或以上的作业系统安装在同一个硬盘上及方便管理不同类型的资料，我们必须要将硬盘分区成多个分区 (Partition) 。
这正如同一屋如果住了两位或以上的住客，屋主亦要间房。
就算只有一位住客，亦会有分书房、睡房、饭厅和厨房等。
这项工作困难之处在于大部份个人计算机都预装其他操作系统，整个硬盘所有空间亦一早分配另一个操作系统。
很多非技术人仕对分区硬盘根本毫无概念，有时亦在不自知的情况下损坏了自己原有操作系统和里面的资料。
不过其实只需要小心处理，一般不会有问题。
（1）Ubuntu 提供了几个方案：<1>清除并使用整个磁盘 (Erase and use the entire disk)这个方案会删除硬盘上所有分区和操作系统，然后再重新分区硬盘。
如果您硬盘上有其他您想保留的操作系统，请不要选择此项。
<2>使用最大的连续未使用空间 (Use the largest continuous free space) 如果您的硬盘有足够未被使用的空位，您就会看到这个方案。
这个方案会在硬盘上找出最长连续的空位，并在空位上装 Ubuntu。
<3>其他选项 (Something else)这个方案不会帮您自动分区，只会让您手动地自行分区硬盘。
在这里可以自己创建、调整分区，或者为Ubuntu选择多个分区。
<4>与其他操作系统共享（Install alongside other operating systems）如果您的计算机有包括微软窗口或其他 GNU/Linux 等其他操作系统，就会看到这个方案。
这个方案会在不损害原有操作系统（不影响您的微软窗口之下）情况下缩小其占用的磁盘分区 (Partition)，并在腾出的空间上安装 Ubuntu。
<5>升级Ubuntu x.x到11.04（Upgrade Ubuntu x.x to 11.04）保留文档，音乐和其他个人文件，尽量保留已安装的软件。
会清除系统设置。
（2）其他选项(Something else)选择“其他选项”，按“前进”按钮。
如下图所示。
这里我们建立三个分区，分别是/、/home、swap。
Tips：如果是全新硬盘，单击“新建分区表”，按“继续”，就已经建立分区表。
<1>创建“/”选择要分区的空闲空间，点“添加”按钮。
新分区的类型：选择“主分区”新建分区容量：输入分配的大小，以 MB 为单位新分区的位置：按默认选“起始”用于：后面选择新分区使用的文件系统，使用默认“Ext4 日志文件系统”挂载点：选择“/”。
点“确定”按钮。
<2>创建交换空间再选择空闲空间，点“添加”按钮。
新分区的类型：选择“主分区”新建分区容量：输入交换空间分配的大小，以 MB 为单位新分区的位置：按默认选“起始”用于：后面选择“交换空间”交换空间不用选择挂载点，所以挂载点为灰色不可选。
点“确定”按钮。
<3>创建“/home”分区继续选择空闲空间，点“添加”按钮。
新分区的类型：逻辑分区新建分区容量：剩余的空间新分区的位置：起始用于：选择” Ext4 日志文件系统”挂载点：/home。
点“确定”按钮。
至此，分区已全部创建完毕，但“已用”都还是“未知”，如果不满意，还可以点击“还原”或“后退”按钮进行更改。
如果确定，就点“现在安装”按钮。
4．所在地区和国家为方便日常操作，您需要配置您所在地区的时区。
如果您先前在选择语言时选「中文(繁体)」，时区将缺省为台湾。
如果选了「中文(简体)」，时区缺省为上海。
选了 English，时区将为美国。
Tips：您可以在地图上点选最接近您所在地区的黑点来。
亦可以在地图下『已选择的城市』(Selected city) 输入所在城市名称。
但要留意这个设定除了会影响系统时区外，亦会影响安装后系的的语言和软件下载点。
5．键盘类型不同国家键盘的排列可能会有少许分别，对一般中港澳台的用户来说，请用选『美国』(USA)。
6．使用者资料及密码GNU/Linux 和 Unix 是多使用者 (Multi-User) 的操作系统，一台 GNU/Linux 可以容许多个使用者同时使用。
为方便管理每一个使用者的档案和资源，每个使用者都有自己的使用者帐户 (user account) 及密码 (password)。
Ubuntu 会先要求您先建立一个属于您的使用者帐户，所以您会看到以下画面要求您输入新Ubuntu 第一个使用者的资料和密码：您需要输入以下资料：（1）您的名字 (yourname) - 这主要用作电邮等应用程序上的直实名称。
