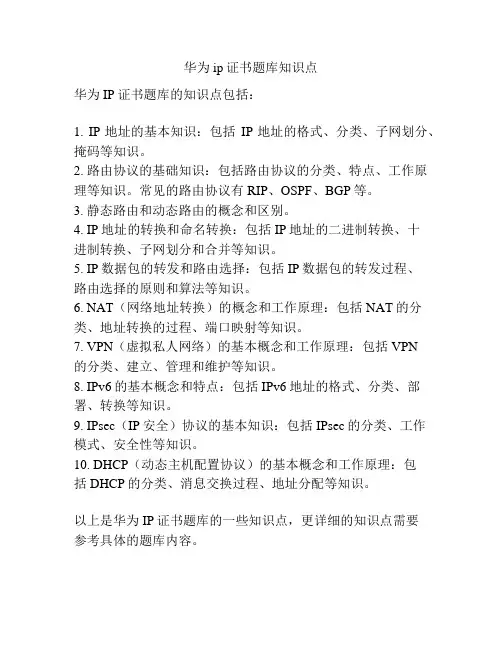

华为ip证书题库知识点
华为ip证书题库知识点
华为IP证书题库的知识点包括：
1. IP地址的基本知识：包括IP地址的格式、分类、子网划分、掩码等知识。
2. 路由协议的基础知识：包括路由协议的分类、特点、工作原理等知识。
常见的路由协议有RIP、OSPF、BGP等。
3. 静态路由和动态路由的概念和区别。
4. IP地址的转换和命名转换：包括IP地址的二进制转换、十
进制转换、子网划分和合并等知识。
5. IP数据包的转发和路由选择：包括IP数据包的转发过程、
路由选择的原则和算法等知识。
6. NAT（网络地址转换）的概念和工作原理：包括NAT的分类、地址转换的过程、端口映射等知识。
7. VPN（虚拟私人网络）的基本概念和工作原理：包括VPN
的分类、建立、管理和维护等知识。
8. IPv6的基本概念和特点：包括IPv6地址的格式、分类、部署、转换等知识。
9. IPsec（IP安全）协议的基本知识：包括IPsec的分类、工作
模式、安全性等知识。
10. DHCP（动态主机配置协议）的基本概念和工作原理：包
括DHCP的分类、消息交换过程、地址分配等知识。
以上是华为IP证书题库的一些知识点，更详细的知识点需要
参考具体的题库内容。
华为路由器RIP协议通信的配置方法
华为路由器RIP协议通信的配置方法华为的产品主要涉及通信网络中的交换网络、传输网络、无线及有线固定接入网络和数据通信网络及无线终端产品,其出产的路由器功能强大，那么你知道华为路由器RIP协议通信的配置方法吗?下面是整理的一些关于华为路由器RIP协议通信的配置方法的相关资料，供你参考。
华为路由器RIP协议通信的配置方法：这次实验采用两个华为AR1200路由器来组成链式网络，目的是为了实现RIP协议通信。
具体方法和组网图如下所示：路由器1的配置：interface Eth-Trunk1 #作端口聚合配置ip address 192.168.1.1 255.255.255.0interface Ethernet0/0/0undo shutdowneth-trunk 1interface Ethernet0/0/1undo shutdowneth-trunk 1# #创建不同网段的环回接口interface LoopBack4ip address 192.168.40.1 255.255.255.255 interface LoopBack5ip address 192.168.50.1 255.255.255.255 interface LoopBack6ip address 192.168.60.1 255.255.255.255 #rip 1 #启用rip version 2协议、向外宣告网段undo summaryversion 2network 192.168.1.0network 192.168.40.0network 192.168.50.0network 192.168.60.0路由器2的配置：interface Eth-Trunk1 #作端口聚合配置ip address 192.168.1.2 255.255.255.0 interface Ethernet0/0/0undo shutdowneth-trunk 1interface Ethernet0/0/1undo shutdowneth-trunk 1# #创建不同网段的环回接口interface LoopBack1ip address 192.168.10.1 255.255.255.255 interface LoopBack2ip address 192.168.20.1 255.255.255.255 interface LoopBack3ip address 192.168.30.1 255.255.255.255#rip 1 #启用rip version 2协议、向外宣告网段undo summaryversion 2network 192.168.1.0network 192.168.10.0network 192.168.20.0network 192.168.30.0看过文章“华为路由器RIP协议通信的配置方法”的人还。
华为AR系列路由器静态路由协议配置方法
华为AR系列路由器静态路由协议配置方法作者：诚恺科技来源：浏览次数：4236日期：2014年9月29日12:13静态路由协议就是静态路由，要把网络中每一条路由手动配置，下面诚恺科技小编就以华为路由器为例，同大家一起来看看IPv4静态路由、NQA for IPv4静态路由、IPv6静态路由的详细配置方法，供大家参考。
一、配置IPv4静态路由基本功能示例组网需求路由器各接口及主机的IP地址和掩码如图1所示。
要求采用静态路由，使图中任意两台主机之间都能互通。
图1 配置静态路由组网图操作步骤1.RouterA的配置#interface GigabitEthernet1/0/0ip address 10.1.1.1 255.255.255.0#interface GigabitEthernet2/0/0ip address 10.1.4.1 255.255.255.252#ip route-static 10.1.2.0 255.255.255.010.1.4.2ip route-static 10.1.3.0 255.255.255.0 10.1.4.2 //配置RouterA到不同网段的静态路由#return2.RouterB的配置#interface GigabitEthernet1/0/0ip address 10.1.2.1 255.255.255.0#interface GigabitEthernet2/0/0ip address 10.1.4.2 255.255.255.252#interface GigabitEthernet3/0/0ip address 10.1.4.5 255.255.255.252#ip route-static 10.1.1.0 255.255.255.010.1.4.1ip route-static 10.1.3.0 255.255.255.0 10.1.4.6 //配置RouterB到不同网段的静态路由 #return3.RouterC的配置#interface GigabitEthernet1/0/0ip address 10.1.3.1 255.255.255.0#interface GigabitEthernet2/0/0ip address 10.1.4.6 255.255.255.252#ip route-static 10.1.1.0 255.255.255.010.1.4.5ip route-static 10.1.2.0 255.255.255.0 10.1.4.5 //配置RouterC到不同网段的静态路由#return4.配置主机配置VLAN10内主机的缺省网关为10.1.1.1，VLAN20内主机的缺省网关为10.1.3.1，VLAN30内主机的缺省网关为10.1.2.1。
IS-IS路由协议
9
IS-IS协议概述
IS-IS协议的发展史 IS-IS协议的发展史 IS-IS协议基本特点 IS-IS协议基本特点 IS-IS协议基本概念 IS-IS协议基本概念
10
IS-IS协议相关术语( IS-IS协议相关术语(一) 协议相关术语
缩略语 IS ES DIS OSI中的概念 Intermediate System 中间系统 End System 端系统 DesignatedIntermediateSystem 指派中间系统 SysID PDU LSP System ID 系统ID Packet Data Unit 报文数据单元 Link state Protocol Data Unit 链路状态协议数据单元 IP中对应的概念 Router 路由器 Host主机 Designated Router(DR) OSPF中的选举路由器 OSPF中的Router ID IP报文 OSPF中的LSA 用来描述链路状态
13
NET
网络标识实体: 网络标识实体: NET
NET即Network Entity Titles,是一个特殊的NSAP地址,其中nselector部分为0 NET是OSI协议栈中网络设备本身的标识 作为特殊的NSAP,一个NET至少为8个字节,最多20个字节
14
分层
层次性:IS-IS有两个级别,区分两个层次
IS-IS协议原理及配置 IS-IS协议原理及配置
ISSUE 5.0
华为3Com培训中心
华为3Com公司版权所有 华为3Com公司版权所有,未经授权不得使用与传播 公司版权所有,
学习目标
学习完本课程,您应该能够: 学习完本课程,您应该能够:
了解IS-IS协议基本原理 了解IS-IS协议基本原理 IS 了解IS-IS与OSPF协议的比较 了解IS-IS与OSPF协议的比较 IS
华为交换机 01-07 IPv6基础配置
7 IPv6基础配置关于本章IPv6协议栈是IPv6网络中路由协议和应用协议的支撑。
7.1 IPv6概述IPv6是网络层协议的第二代标准协议，也被称为IPng（IP Next Generation），它是Internet工程任务组（IETF）设计的一套规范。
7.2 设备支持的IPv6特性IPv6基本功能包括IPv6地址配置、ICMPv6差错报文控制、IPv6邻居发现、PMTU、TCP6。
7.3 缺省配置介绍IPv6的缺省配置。
7.4 配置接口的IPv6地址为网络设备配置IPv6地址，使该设备可以与网络上其他设备进行通信。
7.5 配置ICMPv6差错报文控制配置ICMPv6差错报文控制可以减少网络流量、防止遭到恶意攻击。
7.6 配置IPv6邻居发现IPv6邻居发现ND（Neighbor Discovery）是IPv6协议的一个基本的组成部分。
邻居发现协议代替了IPv4中的ARP协议和ICMP路由设备发现消息，另外IPv6邻居发现还实现了重定向协议的所有功能，并具有邻居不可达检测机制。
7.7 配置PMTU当设备作为源节点向目的节点发送IPv6报文时，通过PMTU指导报文分片，中间设备不需要分片，以减轻中间设备的工作压力，有效利用网络资源并得到最佳的吞吐量。
7.8 配置TCP6通过对TCP6报文的相关设置，可以提高网络的性能。
7.9 维护维护包括清除IPv6运行信息和监控IPv6运行状况。
7.10 配置举例配置示例中包括组网需求、配置思路等。
7.1 IPv6概述IPv6是网络层协议的第二代标准协议，也被称为IPng（IP Next Generation），它是Internet工程任务组（IETF）设计的一套规范。
IPv4协议是目前广泛部署的因特网协议。
在因特网发展初期，IPv4以其协议简单、易于实现、互操作性好的优势而得到快速发展。
然而，随着因特网的迅猛发展，IPv4设计的不足也日益明显，主要有:●地址空间不足：IPv4地址已经消耗殆尽，其主要解决方法（如CIDR，NAT）同样存在种种问题。
华为PTN技术培训资料
3.管理IP
PTN 3900-1及其所 管理的NE
PTN 3900-3
PTN 3900-4 PTN 1900-1
2 E1 ML PPP 1 PTN 1900-1 E1 POS STM-1 GNE
BSC
Ch STM-1
RNC
ATM STM-1
PTN 3900-1 10G Eth/POS
GNE GNE
PTN 3900-4
PTN 3900-2
PTN 3900-3
BTS
案例：PTN网络IP地址规划 IP地址需求分析
PTN 3900-5
172.16.1.5/32
案例：PTN网络IP地址规划 管理IP地址规划
GNE Name IP Subnet IP Address/Mask 192.168.1.1(3900-1) …… 192.168.1.31 192.168.1.33(3900-2) …… 192.168.1.62 192.168.1.65(3900-3) …… 192.168.1.94
PTN 3900-1
192.168.1.0/27
PTN 3900-2
192.168.1.32/27
PTN 3900-3
192.168.1.64/27
VLAN的起源 隔离冲突域
Switch
Data Flow
VLAN的起源 隔离广播域
Router
Switch1
Switch2
OSPF知识点总结(华为)
OSPF 与 IS-IS 的区域可扩展性的对比：
两种协议的算法都是基于 SPF 算法 OSPF：以 Area0 为 BackBone（比较好） IS－IS：以 Level2 的链路为 BackBone，以链路为区域分界（很好）
采用层次设计的好处：
减少了路由表的条目 LSA 的 flood 在网络边界停止，加速会聚 缩小网络的不稳定性，一个区域的问题不会影响其它区域
Router-ID
Router-ID 用于在 OSPF 区域中唯一地表示一台 OSPF 路由器，全 OSPF 域内禁止出现两 台路由器拥有相同的 Router-ID。
Router-ID 的设定可以通过手工配置，也可通过协议自动选取。实际网络部署中考虑到 协议的稳定，建议手工配置。
在路由器运行了 OSPF 并由系统自动选定 Router-ID 之后，如果该 Router-ID 对应的接 口 down 掉，或出现一个更大的 IP，OSPF 仍然保持原 Router-ID（即 Router-ID 值是非 抢占的，稳定第一），即使此时 reset ospf process 重启 OSPF 进程，Router-ID 也不会发 生改变；除非重新手工配置 Router-ID（OSPF 进程下手工敲 router-id xxx），并且重启 OSPF 进程方可。另外，如果该 Router-ID 对应的接口 IP 地址消失，例如 undo ip address， 则 reset ospf process 后，RouterID 也会发生改变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
路由协议基础文档版本01发布日期2019-06-04版权所有 © 华为技术有限公司 2019。
保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
商标声明和其他华为商标均为华为技术有限公司的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。
由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：路由协议基础目录目录1 简介 (1)2 路由迭代 (3)3 路由器及路由基本原理 (4)4 静态路由与动态路由 (5)5 路由表和FIB表 (6)6 路由协议的优先级 (10)7 路由的度量 (12)8 负载分担与路由备份 (13)9 IP FRR (15)10 路由的收敛 (17)11 缺省路由 (19)12 不同路由协议的互相引入 (20)13 自治系统 (21)14 可变长子网掩码 (22)15 全0和全1子网 (23)16 路由策略 (24)17 策略路由 (25)18 相关链接 (27)1简介路由（Routing）是数据通信网络中一个基本的概念。
路由就是通过互联的网络把信息从源地址传输到目的地址的活动。
路由发生在OSI网络参考模型中的第三层（即网络层）。
我们将具有路由转发功能的设备称为广义上的路由器。
当路由器收到一个IP数据包，路由器会根据目的IP地址在设备上的路由表（RoutingTable）中进行查找，找到“最匹配”的路由条目后，将数据包根据路由条目所指示的出接口或下一跳IP转发出去。
路由表中装载着路由器通过各种途径获知的路由条目（Routes）。
路由器可通过静态、动态等方式获取路由条目并维护自己的路由表。
什么是路由协议较小的网络通常可以手动设置路由表（即静态方式），但较大且拥有复杂拓扑的网络可能常常变化，若要手动创建、维护路由表是不切实际的。
因此，人们希望路由器可以动态的（即动态方式）按照某种协议来自动创建维护路由表以解决这个问题，从而使得网络能够近自主的适应变化，避免故障。
这些协议被称为路由协议。
路由协议的分类路由协议可以有多种分类方式，常见的分类方式如下：l按照路由协议使用的算法分：–距离矢量路由协议，例如：RIP（Routing Information Protocol）–链路状态路由协议，例如：OSPF（Open Shortest Path First）l按照路由协议作用的区域划分：–内部网关协议（Interior Gateway Protocol），在单一的自治系统中交换路由信息，例如：OSPF（Open Shortest Path First）–外部网关协议（Exterior Gateway Protocol），在不同的自治系统中交换路由信息，例如：BGP（Border Gateway Protocol）常见的路由协议有哪些目前常用的路由协议有：l OSPF（Open Shortest Path First）l RIP（Routing Information Protocol）l IS-IS（Intermediate System to Intermediate System）l BGP（Border Gateway Protocol）其中，最多被使用到的路由协议为OSPF和BGP。
路由协议基础 2 路由迭代2路由迭代路由必须有直连的下一跳才能够指导转发，但是路由生成时下一跳可能不是直连的，因此需要计算出一个直连的下一跳和对应的出接口，这个过程就叫做路由迭代。
BGP路由、静态路由和UNR路由的下一跳都有可能不是直连的，都需要进行路由迭代。
例如，BGP路由的下一跳一般是非直连的对端loopback地址，不能指导转发，需要进行迭代。
即根据以BGP学习到的下一跳为目的地址在IP路由表中查找，当找到一条具有直连的下一跳、出接口信息的路由后（一般为一条IGP路由），将其下一跳、出接口信息填入这条BGP路由的IP路由表中并生成对应的FIB表项。
对于BGP私网路由，需要隧道进行转发，路由的下一跳一般是远端PE的Loopback地址，不能指导转发，也需要进行路由迭代，即在隧道列表中查找到达该Loopback地址的隧道，将该隧道信息填入路由表中并生成对应的FIB表项。
路由协议基础 3 路由器及路由基本原理3路由器及路由基本原理在因特网中，网络连接设备用来控制网络流量和保证网络数据传输质量。
常见的网络连接设备有集线器（Hub）、网桥（Bridge）、交换机（Switch）和路由器（Router）。
这些设备的基本原理类似，下面就以路由器为例来介绍一下设备的基本原理。
路由器是一种典型的网络连接设备，用来进行路由选择和报文转发。
路由器根据收到报文的目的地址选择一条合适的路径（包含一个或多个路由器的网络），然后将报文传送到下一个路由器，路径终端的路由器负责将报文送交目的主机。
路由就是报文从源端到目的端的路径。
当报文从路由器到目的网段有多条路由可达时，路由器可以根据路由表中最佳路由进行转发。
最佳路由的选取与发现此路由的路由协议的优先级、路由的度量有关。
当多条路由的协议优先级与路由度量都相同时，可以实现负载分担，缓解网络压力；当多条路由的协议优先级与路由度量不同时，可以构成路由备份，提高网络的可靠性。
路由协议基础 4 静态路由与动态路由4静态路由与动态路由静态路由与动态路由的区别路由协议是路由器之间维护路由表的规则，用于发现路由，生成路由表，并指导报文转发。
依据来源的不同，路由可以分为三类：l通过链路层协议发现的路由称为直连路由。
l通过网络管理员手动配置的路由称为静态路由。
l通过动态路由协议发现的路由称为动态路由。
静态路由配置方便，对系统要求低，适用于拓扑结构简单并且稳定的小型网络。
缺点是不能自动适应网络拓扑的变化，需要人工干预。
动态路由协议有自己的路由算法，能够自动适应网络拓扑的变化，适用于具有一定数量三层设备的网络。
缺点是配置对用户要求比较高，对系统的要求高于静态路由，并将占用一定的网络资源和系统资源。
动态路由的分类对动态路由协议的分类可以采用以下不同标准：根据作用范围不同，路由协议可分为：l内部网关协议IGP（Interior Gateway Protocol）：在一个自治系统内部运行。
常见的IGP协议包括RIP、OSPF和IS-IS。
l外部网关协议EGP（Exterior Gateway Protocol）：运行于不同自治系统之间。
BGP 是目前最常用的EGP协议。
根据使用算法不同，路由协议可分为：l距离矢量协议（Distance-Vector Protocol）：包括RIP和BGP。
其中，BGP也被称为路径矢量协议（Path-Vector Protocol）。
l链路状态协议（Link-State Protocol）：包括OSPF和IS-IS。
以上两种算法的主要区别在于发现路由和计算路由的方法不同。
5路由表和FIB表路由器转发数据包的关键是路由表和FIB表，每个路由器都至少保存着一张路由表和一张FIB（Forwarding Information Base）表。
路由器通过路由表选择路由，通过FIB表指导报文进行转发。
路由表每台路由器中都保存着一张本地核心路由表（即设备的IP路由表），同时各个路由协议也维护着自己的路由表。
l本地核心路由表路由器使用本地核心路由表用来保存决策优选路由，并负责把优选路由下发到FIB表，通过FIB表指导报文进行转发。
这张路由表依据各种路由协议的优先级和度量值来选取路由。
对于支持L3VPN（Layer 3 Virtual Private Network）的路由器，每一个VPN-Instance拥有一个自己的管理路由表（本地核心路由表）。
l协议路由表协议路由表中存放着该协议发现的路由信息。
路由协议可以引入并发布其他协议生成的路由。
例如，在路由器上运行OSPF协议，需要使用OSPF协议通告直连路由、静态路由或者IS-IS路由时，要将这些路由引入到OSPF协议的路由表中。
路由表中的内容在路由器中，执行命令display ip routing-table时，可以查看路由器的路由表概要信息，如下所示：<HUAWEI> display ip routing-tableProto: Protocol Pre: PreferenceRoute Flags: R - relay, D - download to fib, T - to vpn-instance, B - black hole route------------------------------------------------------------------------------Routing Table: _public_Destinations : 14 Routes : 14Destination/Mask Proto Pre Cost Flags NextHop Interface0.0.0.0/0 Static 60 0 RD 10.137.216.1 Vlanif2010.10.10.0/24 Direct 0 0 D 10.10.10.10 Vlanif2010.10.10.10/32 Direct 0 0 D 127.0.0.1 InLoopBack010.10.10.255/32 Direct 0 0 D 127.0.0.1 InLoopBack010.10.11.0/24 Direct 0 0 D 10.10.11.1 LoopBack010.10.11.1/32 Direct 0 0 D 127.0.0.1 InLoopBack010.10.11.255/32 Direct 0 0 D 127.0.0.1 InLoopBack010.137.216.0/23 Direct 0 0 D 10.137.217.208 Vlanif2010.137.217.208/32 Direct 0 0 D 127.0.0.1 InLoopBack010.137.217.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0路由表中包含了下列关键项：l Destination：表示此路由的目的地址。
