三相电能计量芯片FAQ
三相电能计量芯片 400hz
三相电能计量芯片400hz三相电能计量芯片，即用于度量三相电能的芯片，具有适用于400Hz频率的特点。
本文将从介绍三相电能计量芯片的原理和结构开始，然后探讨其在400Hz频率下的应用，最后分析其优势和前景。
首先，我们来了解一下三相电能计量芯片的原理和结构。
三相电能计量芯片是一种电子芯片，内部集成了多个功能模块，包括功率采样、AD转换、DSP计算等。
它通过采集三相电流和电压信号，进行一系列的运算和计算，最终得到准确的三相电能数据。
三相电能计量芯片的结构通常包括功率采样模块、信号处理模块、计算模块和通讯模块等。
功率采样模块负责采集电流和电压信号，并进行高精度的模数转换；信号处理模块对采集到的信号进行滤波、增益校正等处理；计算模块利用采集到的信号进行功率和能量计算，并提供相应的接口供外部读取；通讯模块负责与外部系统进行数据交互，实现远程数据传输和监控。
接下来，我们来探讨三相电能计量芯片在400Hz频率应用中的情况。
400Hz电力系统主要应用于航空航天、军事、舰船等特殊领域，要求系统稳定性高、精度要求高。
而传统的50Hz或60Hz电能计量设备往往无法满足这些特殊领域的需求，因此需要专门设计适用于400Hz频率的三相电能计量芯片。
在400Hz频率下，三相电能计量芯片需要克服高频率对精度和稳定性的要求。
一方面，芯片需要采用高精度的模数转换器，确保对电流和电压的采样精度；另一方面，芯片需要采用高速的信号处理和计算算法，确保数据的准确性和实时性。
此外，芯片还需要具备抗干扰和抗高温等功能，以满足特殊领域应用的需求。
三相电能计量芯片在400Hz电力系统中的应用是十分广泛的。
在航空航天领域，它被广泛应用于飞机和卫星的电能计量和监控系统中，实时监测电能消耗和电力负荷，确保系统的正常运行；在军事领域，它被用于战车、军舰等装备的电能管理和控制系统中，保障电力供给的可靠性和稳定性。
三相电能计量芯片在400Hz频率下的应用优势主要体现在以下几个方面。
三相计量芯片
三相计量芯片三相计量芯片是一种用于电力系统中进行三相电流和电压测量的集成电路芯片。
它能够实时准确地监测和计量三相电能使用情况，并能够通过接口与外部系统进行通信，实现电能的监控和管理。
三相计量芯片主要包括三个主要模块：电流测量模块、电压测量模块和数据处理模块。
其中，电流测量模块通过高精度电流传感器获取三相电流信号，并将其转换为电流值。
电压测量模块通过电压传感器获取三相电压信号，并将其转换为电压值。
数据处理模块通过算法对电流和电压的数据进行处理和计算，根据测量结果实现功率、电能以及功率因数等参数的计算和输出。
三相计量芯片的主要特点有以下几个方面：1.高精度测量：三相计量芯片能够实现高精度的电流和电压测量，通常能够达到0.1%的测量精度，在电能计量方面具有较高的准确性。
2.低功耗设计：三相计量芯片采用低功耗的设计，能够在监测和计量三相电能的同时，保持较低的功耗水平，减少对电力系统的影响。
3.智能接口：三相计量芯片具有智能接口，可以与外部系统进行通信，并能够通过通信接口实现电能数据的传输和管理。
4.稳定性和可靠性：三相计量芯片采用稳定的电路设计和可靠的电子元件，能够在各种环境条件下稳定工作，保证计量结果的准确性和可靠性。
5.多功能性：三相计量芯片不仅可以实现电能的计量，还可以实现功率因数的计算、需量管理和故障监测等功能，为电力系统的管理和控制提供了更多的可能性。
在实际应用中，三相计量芯片广泛应用于电力系统中的电能计量和监控系统、智能电力仪表以及电力管理系统等领域。
它能够有效地帮助用户监测和管理电能使用情况，提高电能利用效率，减少能源消耗，实现节能减排的目标。
同时，三相计量芯片还可以通过与其他智能设备的联动，实现对电力负荷的调控和优化，最大程度地满足用户的需求。

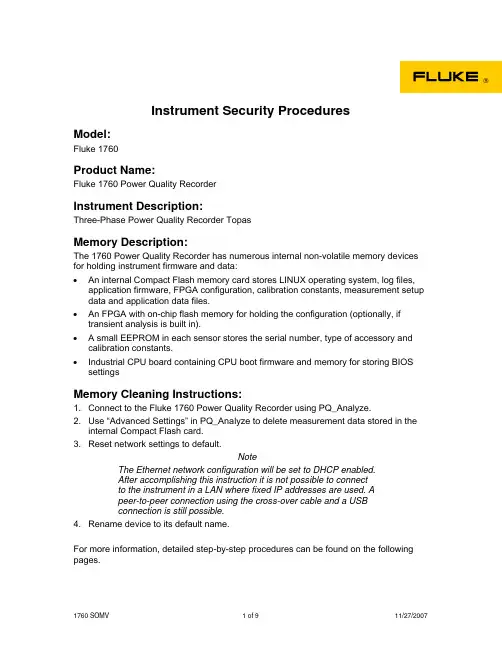

福禄克 Fluke 1760 三相电能质量记录仪 内存易失性声明 说明书
Instrument Security ProceduresModel:Fluke 1760Product Name:Fluke 1760 Power Quality RecorderInstrument Description:Three-Phase Power Quality Recorder TopasMemory Description:The 1760 Power Quality Recorder has numerous internal non-volatile memory devices for holding instrument firmware and data:•An internal Compact Flash memory card stores LINUX operating system, log files, application firmware, FPGA configuration, calibration constants, measurement setup data and application data files.•An FPGA with on-chip flash memory for holding the configuration (optionally, if transient analysis is built in).• A small EEPROM in each sensor stores the serial number, type of accessory and calibration constants.•Industrial CPU board containing CPU boot firmware and memory for storing BIOS settingsMemory Cleaning Instructions:1. Connect to the Fluke 1760 Power Quality Recorder using PQ_Analyze.2. Use “Advanced Settings” in PQ_Analyze to delete measurement data stored in theinternal Compact Flash card.3. Reset network settings to default.NoteThe Ethernet network configuration will be set to DHCP enabled.After accomplishing this instruction it is not possible to connectto the instrument in a LAN where fixed IP addresses are used. Apeer-to-peer connection using the cross-over cable and a USBconnection is still possible.4. Rename device to its default name.For more information, detailed step-by-step procedures can be found on the following pages.Memory Cleaning Limitations:The LINUX operating system, application firmware, FPGA configuration in the internal Compact Flash memory card are factory programmed or updated during a firmware update, contain no user data, are not unique to the instrument, and cannot be cleaned. The internal Compact Flash memory card contains application log files that cannot be cleaned. They save a limited rolling history of status and diagnostic information for the instrument for use by service personnel.The instrument serial number and calibration constants that are stored on Compact Flash memory card cannot be modified by the user and cannot be cleaned.The Fluke 1760 Power Quality Recorder does not provide secure erasure ofmemories/files. Consequently, it may be possible to recover data from the 1760 even after these memory cleaning instructions have been followed. In addition, some files that cannot be cleaned by this procedure, such as application log files, may contain Ethernet network addresses and other information that could conceivably be used to identify specific instruments, when and where they recorded data, and other potentially sensitive information.Detailed Memory Cleaning Instruction1. Use the USB cable to establish a connection to the PC. Alternatively a connection toyour LAN or a peer-to-peer LAN connection using the cross-over cable is alsopossible.2. Turn on the instrument.3. Start software PQ_Analyze.4. Connect to the instrument:Use Transfer>FLUKE 760>Search Devices5. Click the Search button.6. Select instrument where the measurement data should be erased and click onConnect.7. Click on: Service>Advanced Settings8. The first time you do this a security message is displayed (verification of trustedconnection). Press Yes.Delete Measurement Data1. In the configuration main window enter 5 (“5. Stop Measurement, DeleteMeasurement Data”).2. A warning appears that all recorded measurement data will be deleted.3. Press Y (case insensitive).4. After a few seconds the main window is shown again.Restore Network Default Settings1. Enter 1 (1. Network Configuration).2. Select 2 (2. Enable/Refresh DHCP).3. Type y or Y to confirm the warning.4. Press <ENTER> twice to get the main menu.Set Default Device Name1. In the main menu enter 4 (4. Device Name, Serial Number).2. If the Device Name and Serial Number is not identical enter 1 (1. Change DeviceName) otherwise press <ENTER> and continue with Exit Advanced Settings.3. Enter the serial number of the device (in this example: VN50122).4. The window shows the new device name. Press <ENTER> to jump back to the mainmenu.Exit Advanced Settings1. In main menu press 7 (7. Exit).。
锐能微推出的三相计量芯片的芯片
1.<电能表临界电压====》 电池供电 2.分辨率为分钟 ====》 检测频繁 间隔≤1分钟 3. 电流判断阀值为5%Ib===》 高准确性
29
全失压应用 优点： 功耗低
准确度高
可持续检测，提高电池的使用时间 5%Ib 的±0.5%可精确测量
无须专门校正 正常校表完成后即可
30
全失压应用
RN8302 全失压实现
停电后 60s/次
Mcu
T0时刻 唤醒
开计量电源
T1时刻 查询标志
0
关电源
1
切换命令
t2时刻 电流5%IB比较
关电源
RN8302
NVM2
NVM1
150uA
2mA
t
t0
t1
t2
31
全失压应用 平均功耗： 状态1: 无电流 0.8μA
状态2：有电流 56μA
32
典型应用 校表 全失压应用 互感器开短路检测
20
技术指标
测量项目 有功电能测量误差 无功电能测量误差 电能测量带宽 有效值测量误差 有效值测量带宽 相角分辨率
频率测量
通道增益校正 通道相位校正
符号 Err Err BW Err BW YErr FErr
GS PHS
精度 (Vdd=AVdd=3.3V±5％，室温)
最小
典型
最大 单位
0.1%
0.1%
10
功能列表
逆相序检测 7路过零检测 电压暂降检测 过压、过流检测 阈值可设置的失压检测 电压、电流波形缓存数据 电流互感器开路短路检测 全失压检测
11
高精度、宽动态范围 动态范围内精度<0.1% 动态范围优于5000：1
ATT7022EU文档资料
at7022文档资料，超有用！ATT7022EU 的应用笔记本应用笔记介绍了用ATT7022EU 做多功能电能表的设计方法，供大家参考，在阅读该应用笔记前，建议先仔细阅读ATT7022EU 的用户手册。
全部资料51hei下载地址：应用笔记.pdf(679.37 KB, 下载次数: 22)ATT7022E手册.pdf(1.33 MB, 下载次数: 12)ATT7022E FAQ.pdf(184.05 KB, 下载次数: 9)单点校正发.pdf(180.91 KB, 下载次数: 12)概述ATT7022EU 是一颗精度高且功能强的多功能防窃电三相电能专用计量芯片，它集成了七路二阶sigma-delta ADC，其中三路用于三相电压采样，三路用于三相电流采样，还有一路可用于零线电流或其他防窃电参数的采样，输出采样数据和有效值，使用十分方便，该芯片适用于三相三线和三相四线应用。
该芯片还集成了参考电压电路以及所有包括基波和全波(基波+谐波,以下简称全波)的各项电参数测量的数字信号处理电路，能够测量各相及合相全波有功功率、无功功率、视在功率、有功能量、无功能量以及视在能量（PQS、RMS 两种方式可选择）；基波有功功率、基波有功能量及基波电压、电流有效值，同时还能测量频率、各相电流及电压有效值、功率因数、相角、电压夹角等参数，充分满足三相多功能电能表以及基波电能表制作的需求。
ATT7022EU 内部的电压监测电路可以保证加电和断电时正常工作,提供一个SPI 接口，方便与外部MCU之间进行计量参数以及校表参数的传递。
支持全数字域的增益、相位校正，即纯软件校表。
有功、无功、视在及基波有功电能脉冲输出CF1、CF2、CF3、CF4，可以直接接到标准表，进行误差校正。
一、硬件电路设计ATT7022EU 封装为44 脚LQFP 形式，外围硬件电路主要包括电源、电压及电流模拟输入、脉冲输出及SPI 通讯接口等电路。
摸拟输入电路ATT7022EU 内部集成了7 路19 位A/D 转换器，电流通道有效值在0.1mV 至500mV 的范围内线性误差小于0.1%；电压通道有效值在0.2mV 至500mV 的范围内线性误差小于0.1%；电压有效值取值在0.2V到0.5V（放大后的电压值，建议电压取样信号为0.1V，电压通道的放大倍数选2 倍），电流取值在0.2mV至500mV，电能线性误差小于0.1%。
三相电能计量芯片 400hz -回复
三相电能计量芯片400hz -回复什么是三相电能计量芯片？三相电能计量芯片是一种用于测量和计量三相电能的硅芯片。
它通常被嵌入到电能表或智能电网系统中，用于测量三相电能的功率和使用情况。
这些芯片可提供准确的电能计量功能，以确保有线电网和电力系统高效运行。
为什么需要三相电能计量芯片？在现代电力系统中，三相电能计量非常重要。
在家庭、工业和商业用电领域，大多数电设备和机器都使用三相电能供电。
因此，准确测量和计量三相电能对于合理分配电力资源、控制用电成本以及维持电力系统高效运作至关重要。
三相电能计量芯片可以提供准确的测量结果，帮助电力公司和用户监测和管理电能使用。
三相电能计量芯片的工作原理是什么？三相电能计量芯片通常采用电流互感器和电压互感器进行测量。
通过将电流互感器与电力系统的电流回路相连，可以测量各个相位的电流。
同时，通过将电压互感器与电力系统的电压回路相连，可以测量各个相位的电压。
通过测量电流和电压，这些芯片可以计算得到功率、电能等重要参数。
在计量过程中，三相电能计量芯片还会考虑到功率因数、频率、相位等因素的影响。
它会根据这些因子，对电流和电压进行合理的调整和校正，以确保测量结果的准确性。
计量芯片通常还具有存储和通信功能，可以将测量结果传输到后台系统进行分析和管理。
三相电能计量芯片在400Hz电力系统中的应用？400Hz电力系统主要用于航空航天和军事应用，特别是飞机和舰船。
传统的50Hz或60Hz电力系统在这些应用中，由于体积和重量的限制，无法满足需求。
400Hz电力系统则由于频率高，电场强度小，能够提供更高的功率密度，因而更适合这些特殊应用。
在400Hz电力系统中，三相电能计量芯片的应用非常重要。
它们可以准确测量和计量电能的使用情况，帮助飞机和舰船运营者掌握能源消耗，进行能源管理和优化。
通过这些芯片提供的准确数据，操作人员可以更好地了解电能使用，控制功率需求，提高系统效率，延长设备寿命，并确保电力系统的稳定供电。
BL6522B 高精度三相多功能电能计量芯片 产品说明书
高精度三相多功 能明书
（版本：1.0）
如需得到最新的产品信息，请与上海贝岭有限公司联系，本公司保留不需要通知本数据 手册读者而修改本数据手册的权利。
Edit by Richard Han, Shi Fei, Fei yu hang
1）电参数性能指标................................................................................................................. 12 2）极限范围 ........................................................................................................................... 15 二 工作原理 ............................................................................................................................................ 17 （一）系统框图及原理.................................................................................................................... 17 1）三相原理结构描述图 ......................................................................................................... 17 2）单相原理结构描述图（以 A 相为例）................................................................................ 19 （二）电流电压瞬态波形测量前端（以 A 相为例） ........................................................................ 20 1）前端增益调整 .................................................................................................................... 20 2）相位补偿 ........................................................................................................................... 20 3）输入偏差校正 .................................................................................................................... 21 4）通道增益校正 .................................................................................................................... 21 5）电流电压波形输出 ............................................................................................................. 22 6）电压通道增益粗调 ............................................................................................................. 22 （三）有功功率计量原理（以 A 相为例）....................................................................................... 23 1）有功功率偏差校正 ............................................................................................................. 24 2）有功功率增益调整 ............................................................................................................. 24 3）有功功率的防潜动 ............................................................................................................. 24 4）有功功率的小信号补偿...................................................................................................... 25 5）有功功率反向指示阈值 ...................................................................................................... 25 6）正向有功能量计算 ............................................................................................................. 25
三相电能计量芯片 400hz -回复
三相电能计量芯片400hz -回复题目：三相电能计量芯片400Hz：高频电能计量的关键技术引言：随着航空航天、军事装备等领域的发展，对高频电能计量的需求也越来越迫切。
在传统的交流电能计量中，我们通常使用50Hz或60Hz的电源，但对于某些特定场景，如高空飞行器、直升机和航天器等，由于工作环境的特殊要求，我们需要使用400Hz的高频电源。
本文将以三相电能计量芯片400Hz为主题，逐步阐述该技术的关键要点和应用。
一、背景介绍在航空航天和军事装备中，高频电源的使用是基本要求。
400Hz的交流电源可提供更高效率的能量传输，减小能耗和体积，适用于空间狭小和对能量密度要求较高的场景。
因此，研发一种高效、精确的三相电能计量芯片成为必要之举。
二、三相电能计量芯片的工作原理三相电能计量芯片的工作原理与传统的电能计量芯片相似，主要分为测量、采样和计算三个部分。
不同之处在于400Hz电源信号的特殊性，需要对芯片进行一些适应性的调整。
1. 测量三相电能计量芯片通过电压和电流传感器测量电源的电压和电流。
通常采用相位锁定环路技术，确保采样的高精度和稳定性。
400Hz电源相位变化快，需要通过高速采样来减小误差。
2. 采样为了获取准确的电压和电流采样值，需要使用高速、低失真的模数转换器（ADC）对电源信号进行采样。
在400Hz的高频情况下，ADC应具备更高的采样速率和更低的非线性误差。
3. 计算通过测量和采样获得的电压和电流数据，计算芯片可以采用传统的计量算法，例如乘积算法或时域积分法。
在计算过程中，需要考虑400Hz的高频特点，确保数据处理的准确性和实时性。
三、三相电能计量芯片的应用1. 航空航天领域航空航天器中对电能计量芯片的需求主要集中在高频、小体积和轻量级的特点上。
三相电能计量芯片400Hz满足了这些需求，并提供了高精度的电能计量功能。
它可以应用于飞机的能量管理系统、传感器和导航系统等。
2. 军事装备领域同样，军事装备对电能计量芯片的要求也与航空航天类似。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
炬力公司三相电能计量芯片FAQ1、炬力公司三相电能计量芯片有哪些型号？炬力公司目前已经推出了五款三相电能专用计量芯片，他们分别满足不同的系统应用：ATT7030A是一颗高精度三相有功电能计量芯片，电阻网络校表，可直接驱动机电式计度器用于显示电能，主要应用于有功三相电能表。
ATT7028A是一颗高精度三相有功电能计量芯片，支持软件校表以及电阻网络校表，可计量分相电能和总电能，主要应用于三相有功电能表。
ATT7026A是一颗高精度三相组合表专用计量芯片，提供有功、无功参数，主要应用于三相电能表。
ATT7022A是一颗高精度三相多功能专用计量芯片，可以完成四象限有功、无功测量，可应用于三相多功能电能表以及电测仪表、工业控制等方面。
ATT7022B是一颗在ATT7022A基础上增加基波/谐波电能计量功能的高精度三相多功能专用计量芯片，可应用于三相多功能电能表以及电测仪表、工业控制等方面。
2、三相电能芯片对复位操作有何要求？芯片复位保持25us左右后，芯片才能复位，芯片复位后，一般等待500us 左右才能进行操作SPI。
3、SIG端子有何用？可否不用？SIG信号只在软件校表时有用。
外围干扰可能导致计量芯片内部数据错乱，或者计量芯片受干扰复位，校表数据必须由外部MCU通过SPI口进行更新，以保证计量的准确性。
SIG信号就是用来通知外部MCU的一个握手信号。
当然也可以不用SIG信号，可以检测工作寄存器的相应状态位，详细信息可以参考芯片用户手册4、晶振的选用范围为10-25MHz,默认为24.576MHz,可选用12MHz晶振?与24.576MHz有何区别？由于芯片计量部分采用了数字滤波器结构，所以为了保证测量精度，建议选用24.576MHz。
5、采样周期是多少？多长时间采样一次？采样频率是3.2KHz。
6、计量芯片内部寄存器更新时间？内部有效值、功率、相位、相角、频率等寄存器的更新时间大约是1/3秒。
而能量寄存器则是与能量脉冲同步更新。
7、CF的最高输出脉冲频率？最高约600Hz。
8、在修调相位误差的时候无功相位误差是否完全依赖有功相位误差，是否有其他方法可以控制无功相位误差的调校？有功相位误差校正之后，无功相位误差自动被补偿，不提供其他方法对无功单独进行校正。
9、怎样从三相四线应用转换到三相三线模式。
很简单，首先要将SEL 引脚改为低电平，然后将三相四线应用中的中线VN 换成VB ，VB 通道(V3P,V3N,V4P,V4N)不接即可。
三相三线应用如下图所示：电压输入电压输入UAUCUBUBAB线电压输入CB线电压输入三相三线V3P,V3N,V4P,V4N不连，相应改变引脚SEL状态10、 电流、电压有效值的精度？电流、电压有效值精度在0.5%以内。
11、三相计量芯片的默认启动电流？启动电流默认值设置在0.1mV 的采样电压所对应的电流值，即电流通道Ib 的采样电压为0.1V 时，启动电流为0.1%Ib 。
12、三相电能计量芯片中无功功率的计算方法？采用移相90°的方法进行无功运算，移相方法采用数字滤波器实现，能够对30Hz 到1500Hz 以内的信号均移90°。
13、是否需要外部基准源，内部基准源的精度如何？通常情况下，不需要外接基准源，内部有基准源，可以保证30ppm ，所以设计0.5S 或者1级表时，可以直接采用内部基准源。
如果是设计0.2S 或者更高精度的多功能电表时，建议外加一个更高精度的基准源14、执行校表操作以后，多少时间后才能起作用？ 可以立即生效15、软件校表的参数在掉电后能够保存吗？不保存。
计量芯片内部没有E2ROM，校表数据需由单片机将其保存在E2ROM等非易失寄存器中，上电后在非易失寄存器中读取校表数据，并将校表数据发送给计量芯片。
16、refcap端电压为1.8v是否正常？不正常。
正常工作时，REFCAP电平应该在2.4v左右，否则就可能是电路连接上有问题。
17、REFO(11脚)的参考电平应是2.5V,实测为2.47V，这对测量精度有多大影响？REFO（11脚）以及REFC（5脚）参考电平应该在2.3v-2.7v之间，只要在此区间就不会对精度有影响。
参考电压通常在2.4v左右。
18、有功功率的单位是W还是KW?其值与脉冲常数是否有关系？功率单位是w,与脉冲常数有关系。
按照用户手册算得的功率值是基于3200imp/kwhr,如果你设置脉冲常数为1600，则实际功率值等于计算值再乘以3200/1600的系数19、驱动计度器的脉冲宽度是多少？驱动计度器的脉冲宽度当脉冲频率小于或等于2Hz时为270毫秒，大于2Hz时，输出占空比为1：1的方波信号；校表脉冲CF的宽度是当脉冲频率小于5Hz时，输出脉冲的高电平宽度为90毫秒，否则，输出占空比为1：1的方波信号。
20、能否给出C语言写的SPI读写时序。
以下C语言程序在51仿真器上编译通过。
//SPI端口定义sbit DOUT = P1^1; //SPI串行数据输出口，单片机输入口sbit DIN = P1^2; //SPI串行数据输入口，单片机输出口sbit SCLK = P1^3; //SPI时钟，单片机输出口sbit CS_ = P1^4; //SPI使能，低电平有效，单片机输出口//全局变量定义unsigned char SPI_CM; //用于存放SPI读或写的命令字unsigned char SPI_Data[3]; //用于存放SPI读或写的数据void SPIRead(){unsigned char i,k;CS_ = 1;_nop_();SCLK = 0; //在CS_置低之前SCLK保证在低电平状态_nop_();CS_ = 0; //打开SPIfor ( i = 0; i < 8; i++ ) //发送8位命令字{SCLK = 1;if (SPI_CM & 0x80)DIN = 1;elseDIN = 0;_nop_();SCLK = 0;SPI_CM = SPI_CM << 1;}DIN = 0; //发送数据完成后端口DIN处于确定的低电平状态_nop_(); //_nop_();_nop_();//接收24bit数据，三个字节，按高中低字节分别存放到全局变量数组 //SPI_Data[0]、SPI_Data[1]、SPI_Data[2]中for ( k = 0; k < 3; k++ ){SPI_Data[k] = 0; //首先清零for ( i = 0; i < 8; i++ ){SPI_Data[k] = SPI_Data[k] << 1;SCLK = 1;_nop_();if ( DOUT )SPI_Data[k] = SPI_Data[k]|0x01;SCLK = 0;}}CS_ = 1; //关闭SPI，以使SPI复位，准备下一次SPI操作。
}//SPI写函数void SPIWrite(){unsigned char i,k;CS_ = 1;_nop_();SCLK = 0; //在CS_置低之前SCLK保证在低电平状态_nop_();CS_ = 0; //打开SPISPI_CM ＝ SPI_CM & 0x80; //SPI写操作中,命令字最高位先置1for ( i = 0; i < 8; i++ ) //发送8位命令字，{SCLK = 1;_nop_();if (SPI_CM & 0x80)DIN = 1;elseDIN = 0;_nop_();SCLK = 0;SPI_CM = SPI_CM << 1;}DIN = 0; //发送数据完成后端口DIN处于确定的低电平状态for ( k = 0; k < 3; k++ ){for ( i = 0; i < 8; i++ ){SCLK = 1;_nop_();if (SPI_Data[k] & 0x80)DIN = 1;elseDIN = 0;_nop_();SCLK = 0;SPI_Data[k] = SPI_Data[k] << 1;}}DIN = 0;//发送数据完成后完成端口DIN处于确定的低电平状态CS_ = 1; //关闭SPI，以使SPI复位，准备下一次SPI操作。
}20、如何测试SPI通讯程序的正确性？芯片RESET后，读0x3E寄存器，对于三相四线表，其初值应为0x043D03。
21、电能以绝对值方式计算时，反向电能可以单独计量吗？电表选用绝对值求和还是代数求和是对电能计量而言，即电能脉冲是按各相电能绝对值求和得到的总电能产生，或是按各相电能代数求和得到的总电能产生。
选用绝对值求和，电能脉冲只在正向电能寄存器中累加。
三相电能计量芯片提供了各种功率计量参数输出，这些功率计量参数是有正负的，其中三相总功率是由各相功率的代数和得到，与电能计量方式选择无关，据此，可实现反向电能的记录。
22、相角计算在第一象限是对的，其他象限的值如何计算？相角的值与功率因数是对应的，其符号与无功的一致，在不同的象限中，表示的角度需做如下转换：已知根据计量参数寄存器得到的相角为±Φ（度），那么当有功功率为正时，实际角度是360°±Φ；当有功功率为负时，实际角度是180°--(±Φ)。
23、校表流程中参数设置是必须做的吗？参数设置中的HFreq是必须设置的,其他参数可根据需要设置,也可以采用复位时的默认值。
24、什么是功率增益校正？什么是相位校正？功率增益校正是在功率因数为1.0的条件下进行，而相位校正是在功率因数为0.5L的条件下进行，两者都是通过测试点的电能误差进行校准。
25、如何做功率增益分段校准？不建议对功率增益做分段校准。
一般地功率增益校正在不分段时,即w_Irechg寄存器值保持为零，只需在Ib点做校准，可以达到0.5S级的精度要求。
26、如何做相位分段校准？在相位分段前，先测试各电流点0.5L的电能误差，选定需要分段校正的电流点，设置的分段点应偏离校正点。
比如5%Ib电流点的误差是0.4%，而Ib电流点的误差是0.2%，如果不分段，在Ib做校正后，5%Ib电流点的误差仍将有0.2%，所以考虑分段做相位校正，分段点设在10%Ib，误差校正在5%Ib进行。
27、功率因数的测量范围由于计算功率因数的字长的原因，功率因数和相角的测量信号范围小于电流有效值、电压有效值、有功功率和无功功率的测量范围。
芯片ADC采样电压在10mV到600mV的范围内可以输出功率因数和相角，在此范围外，用户可根据有功、无功、电流、电压等数据自行计算功率因数。
