电量计量芯片
电量计芯片

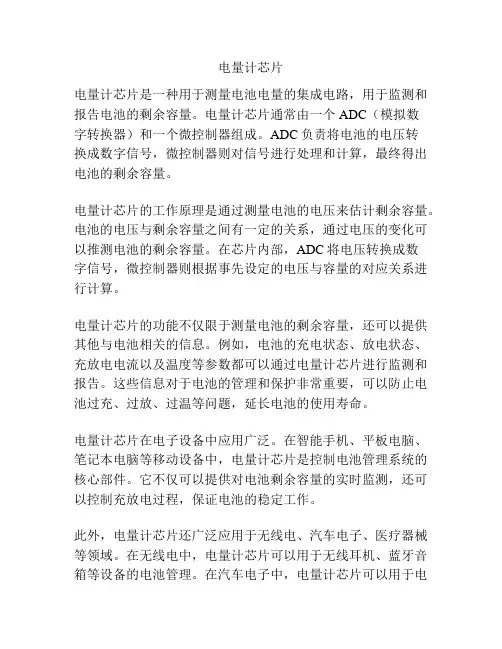

电量计芯片电量计芯片是一种用于测量电池电量的集成电路,用于监测和报告电池的剩余容量。
电量计芯片通常由一个ADC(模拟数字转换器)和一个微控制器组成。
ADC负责将电池的电压转换成数字信号,微控制器则对信号进行处理和计算,最终得出电池的剩余容量。
电量计芯片的工作原理是通过测量电池的电压来估计剩余容量。
电池的电压与剩余容量之间有一定的关系,通过电压的变化可以推测电池的剩余容量。
在芯片内部,ADC将电压转换成数字信号,微控制器则根据事先设定的电压与容量的对应关系进行计算。
电量计芯片的功能不仅限于测量电池的剩余容量,还可以提供其他与电池相关的信息。
例如,电池的充电状态、放电状态、充放电电流以及温度等参数都可以通过电量计芯片进行监测和报告。
这些信息对于电池的管理和保护非常重要,可以防止电池过充、过放、过温等问题,延长电池的使用寿命。
电量计芯片在电子设备中应用广泛。
在智能手机、平板电脑、笔记本电脑等移动设备中,电量计芯片是控制电池管理系统的核心部件。
它不仅可以提供对电池剩余容量的实时监测,还可以控制充放电过程,保证电池的稳定工作。
此外,电量计芯片还广泛应用于无线电、汽车电子、医疗器械等领域。
在无线电中,电量计芯片可以用于无线耳机、蓝牙音箱等设备的电池管理。
在汽车电子中,电量计芯片可以用于电动汽车的电池管理系统,确保电池的安全和稳定工作。
在医疗器械中,电量计芯片可以用于电子血压计、血糖仪等设备的电池管理,保证设备的正常运行。
总之,电量计芯片是一种非常重要的集成电路,用于测量电池的剩余容量和监测电池的状态。
它在电子设备中应用广泛,可以提供对电池的实时监测和控制,确保电池的安全和稳定工作。
随着电子设备的普及和发展,电量计芯片将会有更广泛的应用前景。
三相电能计量芯片 400hz

三相电能计量芯片400hz三相电能计量芯片,即用于度量三相电能的芯片,具有适用于400Hz频率的特点。
本文将从介绍三相电能计量芯片的原理和结构开始,然后探讨其在400Hz频率下的应用,最后分析其优势和前景。
首先,我们来了解一下三相电能计量芯片的原理和结构。
三相电能计量芯片是一种电子芯片,内部集成了多个功能模块,包括功率采样、AD转换、DSP计算等。
它通过采集三相电流和电压信号,进行一系列的运算和计算,最终得到准确的三相电能数据。
三相电能计量芯片的结构通常包括功率采样模块、信号处理模块、计算模块和通讯模块等。
功率采样模块负责采集电流和电压信号,并进行高精度的模数转换;信号处理模块对采集到的信号进行滤波、增益校正等处理;计算模块利用采集到的信号进行功率和能量计算,并提供相应的接口供外部读取;通讯模块负责与外部系统进行数据交互,实现远程数据传输和监控。
接下来,我们来探讨三相电能计量芯片在400Hz频率应用中的情况。
400Hz电力系统主要应用于航空航天、军事、舰船等特殊领域,要求系统稳定性高、精度要求高。
而传统的50Hz或60Hz电能计量设备往往无法满足这些特殊领域的需求,因此需要专门设计适用于400Hz频率的三相电能计量芯片。
在400Hz频率下,三相电能计量芯片需要克服高频率对精度和稳定性的要求。
一方面,芯片需要采用高精度的模数转换器,确保对电流和电压的采样精度;另一方面,芯片需要采用高速的信号处理和计算算法,确保数据的准确性和实时性。
此外,芯片还需要具备抗干扰和抗高温等功能,以满足特殊领域应用的需求。
三相电能计量芯片在400Hz电力系统中的应用是十分广泛的。
在航空航天领域,它被广泛应用于飞机和卫星的电能计量和监控系统中,实时监测电能消耗和电力负荷,确保系统的正常运行;在军事领域,它被用于战车、军舰等装备的电能管理和控制系统中,保障电力供给的可靠性和稳定性。
三相电能计量芯片在400Hz频率下的应用优势主要体现在以下几个方面。
电量检测芯片

电量检测芯片电量检测芯片是一种用于检测电池电量的集成电路芯片。
随着电子设备的快速发展和广泛应用,电源管理变得越来越重要,尤其是对于电池供电的设备。
因此,电量检测芯片的应用也越来越广泛。
电量检测芯片可以通过测量电池的电流和电压等参数,来估算电池的剩余容量。
它可以实时监测电池的电量,并通过与电池管理系统或嵌入式设备的通讯接口进行数据交互,提供电池电量的实时反馈。
电量检测芯片主要有以下几个主要功能:1. 电流检测功能:电量检测芯片可以对电池的电流进行实时监测和测量。
通过检测电流的变化,可以判断电池的耗电情况,从而估计电池的剩余容量。
2. 电压检测功能:电量检测芯片可以对电池的电压进行实时测量。
通过检测电压的变化,可以判断电池的工作状态和剩余容量。
3. 温度检测功能:电量检测芯片可以对电池的温度进行实时测量。
电池的温度变化对电池的工作性能和寿命有很大影响,因此电量检测芯片还可以用于对电池的温度进行监测和管理。
4. 电池保护功能:电量检测芯片可以提供电池的过充电和过放电保护。
当电池电量过低或过高时,电量检测芯片会发出警告信号,以防止电池的过度损坏。
5. 数据通讯接口:电量检测芯片通常还可以与电池管理系统或嵌入式设备进行数据通讯,实现与其他系统的无线或有线联接。
电量检测芯片的应用非常广泛,可以在手机、平板电脑、笔记本电脑、便携式终端设备等各种电子设备中使用。
它可以帮助用户实时监测电池电量,避免意外断电,提供更好的用户体验。
同时,它也可以帮助设备制造商进行电池寿命管理,提高设备的可靠性和稳定性。
总的来说,电量检测芯片是电子设备中非常重要的一部分。
它能够实时监测电池的电量,提供准确的电池信息,并且可以提供多种保护措施,延长电池使用寿命。
随着无线通信和便携设备的快速发展,电量检测芯片的需求和应用场景也会越来越广泛。
电能计量芯片工作原理

电能计量芯片工作原理
电能计量芯片是一种用于测量电能消耗的微型芯片。
它通常被安装在
电表中,以实时监测和记录电力使用情况。
以下是电能计量芯片的工
作原理:
1. 采集电信号
电能计量芯片通过连接到主要的供电线路来采集电信号。
这些信号包
括电压和电流,它们随着时间的推移而变化,因此需要实时采集。
2. 数字信号处理
采集到的模拟信号被转换成数字信号,并传输到计算机处理器中进行
处理。
数字信号可以更容易地存储和处理,并提供更高的精度和可靠性。
3. 计算功率
通过对采集到的数字信号进行数学运算,可以计算出当前使用的功率。
功率是通过乘以当前流过线路上的电压和电流得出的。
4. 累积能量
为了获得消耗总能量,需要将功率与时间相乘并累加。
这个过程由芯片内部完成,并将结果存储在内部存储器中。
5. 显示结果
内部存储器中存储了累积能量值,可以通过显示屏或其他通讯接口传输给外部设备进行显示或记录。
总之,电能计量芯片通过采集电信号、数字信号处理、计算功率、累积能量和显示结果等步骤,实现了对电能消耗的测量和记录。
三相电能计量芯片 400hz -回复

三相电能计量芯片400hz -回复什么是三相电能计量芯片?三相电能计量芯片是一种用于测量和计量三相电能的硅芯片。
它通常被嵌入到电能表或智能电网系统中,用于测量三相电能的功率和使用情况。
这些芯片可提供准确的电能计量功能,以确保有线电网和电力系统高效运行。
为什么需要三相电能计量芯片?在现代电力系统中,三相电能计量非常重要。
在家庭、工业和商业用电领域,大多数电设备和机器都使用三相电能供电。
因此,准确测量和计量三相电能对于合理分配电力资源、控制用电成本以及维持电力系统高效运作至关重要。
三相电能计量芯片可以提供准确的测量结果,帮助电力公司和用户监测和管理电能使用。
三相电能计量芯片的工作原理是什么?三相电能计量芯片通常采用电流互感器和电压互感器进行测量。
通过将电流互感器与电力系统的电流回路相连,可以测量各个相位的电流。
同时,通过将电压互感器与电力系统的电压回路相连,可以测量各个相位的电压。
通过测量电流和电压,这些芯片可以计算得到功率、电能等重要参数。
在计量过程中,三相电能计量芯片还会考虑到功率因数、频率、相位等因素的影响。
它会根据这些因子,对电流和电压进行合理的调整和校正,以确保测量结果的准确性。
计量芯片通常还具有存储和通信功能,可以将测量结果传输到后台系统进行分析和管理。
三相电能计量芯片在400Hz电力系统中的应用?400Hz电力系统主要用于航空航天和军事应用,特别是飞机和舰船。
传统的50Hz或60Hz电力系统在这些应用中,由于体积和重量的限制,无法满足需求。
400Hz电力系统则由于频率高,电场强度小,能够提供更高的功率密度,因而更适合这些特殊应用。
在400Hz电力系统中,三相电能计量芯片的应用非常重要。
它们可以准确测量和计量电能的使用情况,帮助飞机和舰船运营者掌握能源消耗,进行能源管理和优化。
通过这些芯片提供的准确数据,操作人员可以更好地了解电能使用,控制功率需求,提高系统效率,延长设备寿命,并确保电力系统的稳定供电。
电能计量芯片汇总

电能计量SA9904B,1引言新型集成芯片不仅精确度高,而且硬件软件设计简单性价比高1引言新型集成芯片不仅精确度高,而且硬件软件设计简单、性价比高。
着重介绍SA9904B,ATT7026A及CS54633种三相电能计量芯片的工作原理,比较其性能指标,为合理选择电能芯片提供了有力的帮助。
2电能计量芯片SA9904B是南非微电子系统有限公司设计开发的一种电能计量芯片,ATY7026A是珠海炬力集成电路设计有限公司开发的电能计量芯片,CS5463是美国CRYSTAL公司推出的带有串行接口的单相双向功率/电能计量集成电路芯片。
这三者都用于三相多功能电能计量,均适用于三相三线制的具有50Hz 或60Hz标准频率的电网,支持电阻网络校表和软件校表两种方式。
由于电能计量、参数测量和数据读取是电能芯片的核心部分。
下面主要从有功计量、无功计量、视在功率/电能计量、有效值测量、中断和SPI接口6个方面介绍芯片原理。
2.1SA9904B简介SA9904B有20个引脚,PDIP封装,12个元暂存器。
SA9904B包含9个代表各相的有功电能、无功电能与电源电压的24位元暂存器。
第10个24位元暂存器代表任何有效相位的市频,包含3个位址以保存与SA9604A的兼容性。
3个位址的任何其一可用于存取频率暂存器。
每相位的有功与无功功率被积存于24位元暂存器。
被测电路的电能或功率不直接提供给用户,但是可以通过公式计算。
计算每相的有功或无功电能:电能每计数=(VRATED×IRATED)/320 000;计算每相的有功或无功功率:功率=VRATED×IRATED×N/INTTIME/320 000。
其中:VRATED为电表的额定电源电压,IRATED为电表的额定电源电流,N=相继读数间的暂存器数值差数(△值),INTTIME为相继读数间的时间差值(单位为秒)。
若要求合相有功电能,只能通过程序对三相有功电能求和,或通过有功功率脉冲输出F50计数。
电能计量芯片原理芯片实现及校表-概述说明以及解释

电能计量芯片原理芯片实现及校表-概述说明以及解释1.引言1.1 概述概述电能计量芯片在现代电力系统中扮演着至关重要的角色,它是实现电能计量功能的核心部件。
本文将重点介绍电能计量芯片的原理、实现过程以及校表方法。
通过对这些内容的深入探讨,我们可以更好地理解电能计量芯片的工作原理和应用技术,为电力系统的安全稳定运行提供有力支撑。
同时,本文也将展望电能计量芯片在未来的发展方向,为读者提供更多的思路和启发。
希望通过本文的阐述,读者可以深入了解电能计量芯片的重要性,从而为相关领域的研究和应用提供参考和指导。
1.2 文章结构本文主要分为引言、正文和结论三个部分。
在引言部分,将介绍本文的概述、文章结构和目的。
在正文部分,将详细介绍电能计量芯片的原理、芯片实现过程以及校表方法。
最后在结论部分,将对本文的内容进行总结,展望电能计量芯片的应用前景,并得出结论。
整体结构清晰,逻辑性强,有助于读者全面理解电能计量芯片的相关知识。
1.3 目的目的部分的内容应该是明确指出本文的写作目的,即为读者介绍电能计量芯片的原理、实现过程和校表方法,帮助读者更全面了解该领域的知识。
通过本文的详细阐述,读者可以对电能计量芯片的技术背景、实现原理和校表方法有一个清晰的认识,进而促进相关领域的研究发展和应用推广。
2.正文2.1 电能计量芯片原理电能计量芯片是一种集成电路芯片,用于实现电能计量的功能。
其工作原理主要分为三个部分:输入信号采集、信号处理和数据输出。
首先,电能计量芯片通过采集电流和电压信号,并经过放大电路放大信号,然后通过模数转换器将模拟信号转换为数字信号。
这些数字信号表示了电流和电压的实际值,并且经过一系列处理后得到了有关电能的计算数据。
其次,经过信号处理后的数据将进一步由电能计量芯片的内部逻辑电路进行处理。
内部逻辑电路主要包括数据存储器、运算单元、时钟信号生成器等部分。
这些部件相互配合,根据电能计量的算法进行数据处理和运算,最终得到电能的计量结果。
电量显示芯片

电量显示芯片电量显示芯片是一种常见的电子元器件,它主要用于显示设备或系统中电池或电源的电量状态。
它能够将电池电量以数字、条形等形式实时显示出来,方便用户随时了解设备的电量情况,从而及时做出相应的处理。
电量显示芯片通常由以下几个部分组成:1. ADC(模数转换器):ADC负责将电池电压转换为数字信号,通常是通过将电压与一个参考电压进行比较,然后转换为相应的数字编码。
2. MCU(微控制器单元):MCU是电量显示芯片的核心部分,它负责控制ADC进行电压转换,并将转换后的数字信号进行处理以得到准确的电量数据。
同时,MCU还负责控制显示部分的工作,将电量数据显示在LED数码管或液晶屏上。
3. EEPROM(电子可擦写只读存储器):EEPROM用于存储电量数据和一些设置参数,例如电池类型、电池容量、电量显示方式等。
这些数据可以在芯片上电时读取,并根据需要进行修改。
4. 电源管理电路:电源管理电路主要负责对电池或电源进行电压检测、电流检测和保护。
当电池电量不足时,电源管理电路可以通过与MCU的通信来触发低电量报警或自动关机等操作。
5. 显示部分:电量显示芯片通常会有不同的显示形式,例如数码管、液晶显示屏、LED等。
这些显示部分可以根据设计需求进行选择和配置,以满足不同的应用场景。
电量显示芯片的工作原理如下:1. 当设备上电时,MCU会读取EEPROM中存储的电池类型和容量等参数,这些信息是基于不同电池的特性进行调整的。
2. MCU会通过控制ADC对电池电压进行转换,并根据预设的电池电压范围划分为几个不同的档位。
转换得到的数字信号会经过一定的算法处理,得到相应的电量值。
3. 根据电量值,MCU会控制显示部分显示相应的电量状态,例如通过数码管显示具体的电量百分比,或通过LED显示电量高低等。
4. 当电池电量较低时,MCU会触发相应的报警操作,例如闪烁LED,发出蜂鸣器声音,提醒用户需要及时充电或更换电池。
电量显示芯片在各种电子设备中广泛应用,例如手机、平板电脑、数码相机、智能手表等。
