第一章 蓄电池(1-2节)
第1章畜电池
蓄电池的工作原理
Pb+ PbO2+2H2SO4 放电 2PbSO4+2H2O
充电
二、 蓄电池的工作特性
一、电动势和内阻
Ej=0.84+γ15℃ γ15℃= γt +0.00075(t-15) 式中， γ15℃表示15 ℃时电解液的比重
蓄电池内阻与电解液比重和温度有关，通常在比 重为1.2左右时，硫酸电离度最好，内阻最小
二、蓄电池的充电特性 Uc=E+IcRn
三、放电特性
Uf=E-IfRn
第四节 蓄电池的容量
一、蓄电池容量
蓄电池的容量是指在放电允许的范围内蓄电池 输出的电量，即
Q= If·tf
蓄电池的容量与放电电流的大小及电解液的温度 有关，其标称形式有两种：
三、充电注意事项
（1）严格遵守各种充电方法的充电规范。 （2）在充电过程中注意各个单格电池的电压与
比重。
（3）在充电过程中注意蓄电池的温升，必要时 减小充电电流或停止充电。
（4）初充电工作不可长时间间断。 （5）室内充电时，应打开孔盖，并保持室内通
风。
（6）充电时，导线连接应可靠，严禁使用明火。
1、额定容量Qe 2、起动容量
1.额定容量
用20h率容量表示。国标GB5008.1-91《启动用铅蓄电池技 术条件》规定：
将充电的新蓄电池在电解液温度为25±5°C条件下，以20h 率的放电电流（0.05C20）连续放至单池平均电压降到1.75V时， 输出的电量称为额定容量。
启动容量 启动容量表示蓄电池在发动机启动时的供电能力，分为低温启动
原电池(第2课时 化学电源)(课件)高二化学(人教版2019选择性必修1)
燃料电池
(2)甲烷燃料电池
用导线连接的两个铂电极插入电解质溶液中，然后向两极分别 通入CH4和O2，该电池的反应式：
② KOH溶液： 负极：CH4＋10OH－－8e－==CO32－＋7H2O 正极：2O2＋4H2O＋8e－==8OH－ 总反应式：CH4+2O2+2OH-==CO32-+3H2O
燃料电池
一次电池
4.锂亚硫酰氯(Li/SOCl2)电池
Li－SOCl2电池可用于心脏起搏器。该电池的电极材料分别为锂和碳，电解液是 LiAlCl4－SOCl2。电池的总反应可表示为8Li＋3SOCl2===6LiCl＋Li2SO3＋2S。 (1)负极材料为__锂__，电极反应为__8_L__i－__8_e_－_=_=_=__8_L_i＋_。 (2)正极的电极反应为__3_S_O__C_l_2_＋__8_e－__=_=_=_2_S_＋__S_O__23－__＋__6_C_l_－。
【课堂练习】
3、锂电池是一代新型高能电池，它以质量轻、能量高而受 到了普遍重视，目前已研制成功多种锂电池，某种锂电池的
总反应为Li + MnO2=LiMnO2,下列说法正确的是（ B ）
A、Li是正极，电极反应为 Li－e- =Li+ B、Li是负极，电极反应为 Li－e- =Li+ C、Li是负极，电极反应为 MnO2 +e-=MnO2 – D、Li是负极，电极反应为 Li－2e- = Li2+
一次电池
1) 锌-锰干电池 （酸性电解质溶液） 正极：
2MnO2 + 2NH4+ + 2e- = 2MnO(OH) + 2NH3↑
负极: Zn – 2e- = Zn2+
铅酸蓄电池的基本常识
•第一节铅酸蓄电池的基本常识铅酸蓄电池定义：是用稀硫酸做电解液，用二氧化铅和绒状铅分别做为电池的正极和负极的一种酸性电池。
铅酸蓄电池主要由正负极板、隔板、硫酸电解液，电池壳体等主要部件组成。
铅酸蓄电池结构1、正负极板：正负极板是由板栅和活性物质构成的●板栅的作用：①支承活性物质。
②传导电流，使电流分布均匀。
板栅的材料一般采用铅锑合金，免维护电池采用铅钙合金或低锑合金。
●活性物质的作用：参加成流反应●充电状态：正极活性物质主要成分为二氧化铅，负极活性物质主要成分为绒状铅2、隔板：电池用隔板是由微孔橡胶、塑料玻璃纤维等材料制成的，它的主要作用是：①防止正负极板短路。
②使电解液中正负离子顺利通过。
③阻缓正负极板活性物质的脱落，防止正负极板因震动而损伤。
因此要求隔板要有孔率高，孔径小，耐酸不分泌有害杂质，有一定强度，在电解液中电阻小，具有化学稳定性的特点。
3、电解液电解液是蓄电池重要组成部分，它的作用是：①传导电流②参加电化学反应电解液是由浓硫酸和净化水配置而成的，电解液的纯度和密度对电池容量和寿命有重要影响。
汽车用蓄电池采用电解液密度为1.280+0.005g/cm3（25℃）稀硫酸。
4、电池壳盖：电池壳、盖是盛正、负极板和电解液的容器，主要由塑料和橡胶材料制成。
5、排气栓：由塑料材料制成，对电池起密封作用，阻止空气进入，防止极板氧化。
使用前：必须将排气栓上的盲孔用铁丁刺穿，以保证气体逸出畅通。
6、其他：蓄电池除上述主要零部件外，还有链条、端子、极柱、荷电显示器等零部件。
•第二节铅酸蓄电池工作原理铅酸蓄电池正极活性物质是二氧化铅（PbO2），负极活性物质是海绵状金属铅（Pb），导电介质稀硫酸（电解液）。
在蓄电池充放电过程中，正负极将发生下列反应，将电能转化成化学能贮存在电池中或将化学能转化成电能提供给外界。
负极反应：放电Pb + HSO-4-2e PbSO4 + H+充电正极反应：放电PbO2 + HSO4- + 3H+ + 2e PbSO4 + 2H2O充电放电：H2SO4浓度下降，正负极板上生成PbSO4，使内阻增大，从而电池电动势降低。
汽车电气设备构造与维修
.
42
ⅰ：定子常见故障： 发电机绕组短路、断路或搭铁、整流管的击穿、断路、 造成发电机不发电或发电不良。
ⅱ：检修
A：定子绕组绝缘情况的检修： B：定子绕组断路的检查： C：整流板的检 查：
3）电刷组建的检修：
ⅰ：电刷： ⅱ：电刷弹簧：
• 3)装复：
.
43
第十四节 电源系故障的诊断与排除
• 电源系统常见故障与维护
经验公式：EJ=0.85＋P25℃
P25℃：25℃时的电
解液密度。P25℃=PT＋0.0075 （T－25）
PT：测量
的电解液密度。
2、内阻：极板电阻、隔极电阻、电解液电阻、联条和极柱 电阻等内阻。大小与电解液的密度和温度有关。
P↓，电阻↑；P↑↑，电阻↑；T↓↓，电阻↑；极板面 积越大越薄，极板电阻↓；放电结束时，电阻↑
因部分极板已氧化，
色，浅黄色。
使用前应充电5-10H 性能特点
才可使用。
免维护或极少维护 寿命长(8年以上）
内阻小，起动性能好
.
6
• 国产蓄电池规格型号
按照标准JB/T2599-1993的规定，蓄电池产品型 号共分为三段，五个含义。
1、串联单格电池的数，用阿拉伯数字表示。其 UN为它的2倍。
• 充电方法
• 按过程分类
• 定流充电 • 特点与连接
• 定压充电 • 特点与连接
• 快速充电 • 问题的提出 • 原理 • 方法（图）与注意
.
18
第五节 蓄电池的充电方法
• 充电方法（续）
• 按作业分类
• 初充电 • 补充充电*（条件、步骤、要求） • 防硫化充电（间歇过充电） • 锻炼循环充电（大充大放） • 去硫充电（水冲洗）

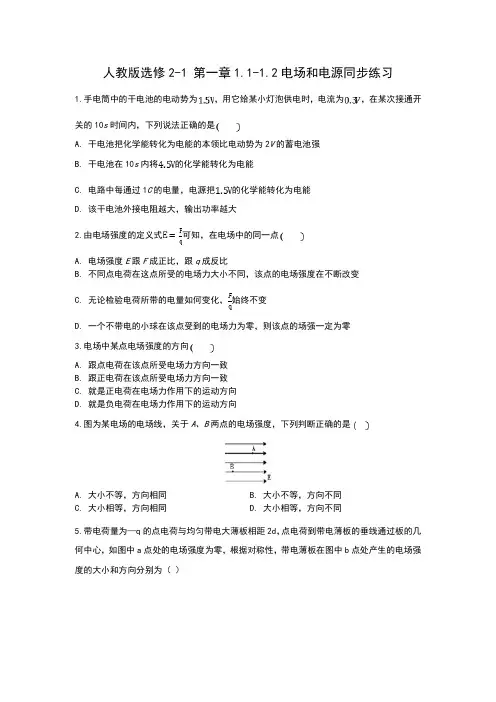

人教版高中物理选修2-1第一章第1、2节电场和电源练习(含答案)
人教版选修2-1 第一章1.1-1.2电场和电源同步练习1.手电筒中的干电池的电动势为，用它给某小灯泡供电时，电流为，在某次接通开关的10s时间内，下列说法正确的是A. 干电池把化学能转化为电能的本领比电动势为2V的蓄电池强B. 干电池在10s内将的化学能转化为电能C. 电路中每通过1C的电量，电源把的化学能转化为电能D. 该干电池外接电阻越大，输出功率越大2.由电场强度的定义式可知，在电场中的同一点A. 电场强度E跟F成正比，跟q成反比B. 不同点电荷在这点所受的电场力大小不同，该点的电场强度在不断改变C. 无论检验电荷所带的电量如何变化，始终不变D. 一个不带电的小球在该点受到的电场力为零，则该点的场强一定为零3.电场中某点电场强度的方向A. 跟点电荷在该点所受电场力方向一致B. 跟正电荷在该点所受电场力方向一致C. 就是正电荷在电场力作用下的运动方向D. 就是负电荷在电场力作用下的运动方向4.图为某电场的电场线，关于A、B两点的电场强度，下列判断正确的是A. 大小不等，方向相同B. 大小不等，方向不同C. 大小相等，方向相同D. 大小相等，方向不同5.带电荷量为—q的点电荷与均匀带电大薄板相距2d，点电荷到带电薄板的垂线通过板的几何中心，如图中a点处的电场强度为零，根据对称性，带电薄板在图中b点处产生的电场强度的大小和方向分别为（）A.，水平向左B.，水平向左C.，水平向右D.，水平向左6.如图所示，一电子沿等量异种电荷的中垂线由A→O→B匀速运动，电子重力不计，则电子除受电场力外，所受的另一个力的大小和方向变化情况是（）A.先变大后变小，方向水平向左B.先变大后变小，方向水平向右C.先变小后变大，方向水平向左D.先变小后变大，方向水平向右7.如图所示，在直线MN上有一个点电荷，A、B是直线MN上的两点，两点的间距为L，场强大小分别为E和2E．则（）A.该点电荷一定在A点的右侧B.该点电荷一定在A点的左侧C.A点场强方向一定沿直线向左D.A点的电势一定低于B点的电势8.在电场线如图所示的电场中有M、N两点，一个带电离子（不计重力）仅在电场力作用下由静止开始从M点运动到N点，则（）A.M点处的电场强度比N点处的电场强度大B.该离子在M点的电势能大于在N点的电势能C.M点处的电势比N点处的电势低D.该离子在N点的速度可能为零9．关于电流，下列说法中正确的是（）A．通过导线截面的电量越多，电流越大B．因为电流有方向，所以电流是矢量C．单位时间内通过导体截面的电量越多，导体中的电流越大D．导体中有电荷运动就有电流10．如图所示，是测定两个电源的电动势和内电阻的实验中得到的电流和路端电压图线，则下列说法不正确的是（）A．当I1=I2时，电源总功率P1=P2B．当I1=I2时，外电阻R1=R2C．当U1=U2时，电源输出功率P出1＜P出2D．当U1=U2时，电源内部消耗的电功率P内1＜P内211．下列关于电动势的说法正确的是（）A．电源的电动势跟电源内非静电力做的功成正比，跟通过的电荷量成反比B．WEq只是电动势的定义式而非决定式，电动势的大小是由电源内非静电力的特性决定的C．非静电力做的功越多，电动势就越大D．电动势的单位跟电压的单位一致，所以电动势就是两极间的电压12．关于电动势，下列说法中正确的是（）A．在闭合电路中，电源电动势等于电源正负极之间的电势差B．电源电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关C ． 用电压表（理想电压表）直接测量电源两极得到的电压数值就等于电源电动势的值D ． 电动势越大，说明非静电力在电源内部从负极向正极移送单位电量的正电荷时，做功越少13．真空中有两个点电荷q 1与q 2，若将它们的电荷量和间距都变为原来的2倍，则它们间的库仑力变为原来的（ ） A ．12倍 B ． 1倍 C ． 2倍 D ． 4倍14．真空中有两个静止的点电荷，它们之间静电力的大小为F ．如果保持这两个点电荷之间的距离不变，而将它们的电荷量都变为原来的4倍，那么它们之间静电力的大小变为（ ） A ．8FB ．4F C ． 4F D ． 16F15．对电现象及规律的认识中，下列说法中正确是（ ）A ． 丝绸和玻璃棒摩擦后，玻璃棒带正电是由于丝绸上一些正电荷转移到玻璃棒上B ． 真空中两个点电荷电荷量均增加为原来的2倍，距离不变，则它们之间的作用力变为原来的4倍C ． 真空中两个点电荷间距离增为原来的2倍，电荷量均不变，则它们之间的作用力变为原来的一半D ． 电场线是电场中实际存在的曲线16.两电荷量分别为q 1和q 2的点电荷放在x 轴上的O ，M 两点，两电荷连线上各点电势φ随x 变化的关系如图所示，其中A ，N 两点的电势均为零，ND 段中的C 点电势最高，则（ ）A. C点的电场强度大小为零 B. A 点的电场强度大小为零 C. NC 间场强方向向x 轴正方向D. 将一负点电荷从N 点移到D 点，电场力先做正功后做负功17.如图所示，在平面直角坐标系中有一底角是60°的等腰梯形，坐标系中有方向平行于坐标平面的匀强电场，其中O （0，0）点电势为6V ，A （1， ）点电势为3V ，B （3，）点电势为0V ，则由此可判定（ ）A. C 点电势为3 VB. C 点电势为0 VC. 该匀强电场的电场强度大小为100 V/mD. 该匀强电场的电场强度大小为100 V/m18.关于电场线的下列说法中正确的是（ ） A. 电场线并非真实存在，是人们假想出来的 B. 电场线既能反映电场的强弱，也能反映电场的方向 C. 只要初速度为零，正电荷必将沿电场线方向移动 D. 匀强电场的电场线分布是均匀、相互平行的直线19．有三个相同的金属小球A 、B 、C ，其中A 、B 两球带电情况完全相同，C 球不带电．将A 、B 两球相隔一定距离固定起来，两球间的库仑力是F ，若使C 球先和A 接触，再与B 接触，移去C ，则A 、B 间的库仑力变为（ ） A ．2F B ．4F C ．38F D ．10F 20．两个相同的金属小球（均可看做点电荷），原来所带的电荷量分别为+5q 和﹣q ，相互间的库仑力大小为F ．现将它们相接触，再分别放回原处，则两金属小球间的库仑力大小变为（ ）A ．95FB ． FC ．45FD ．5F 二、填空题21．电压恒定的电源与一根玻璃管中的水银柱组成电路，水银柱中通过的电流为0.1A．今将这些水银倒进另一根玻璃管中，管的内径是原管的2倍，重新与该电源组成电路，则流过水银柱的电流为A．22．手电筒中标有“2.0V，0.80W”字样的小灯泡正常发光时，通过的电流是A；1分钟内通过导体横截面的电子数为个．（已知e=1.6×10﹣19C）23．在10s内通过导体某一横截面的电量为16C，则通过该导体的电流大小是A．10s内通过这个截面的电子有个（电子的电荷量为1.6×10﹣19C）24．在电场中某处放入电荷量为1×10﹣10C的点电荷，它所受电场力的大小为1×10﹣5N，则该处电场强度的大小是N/C，若将这个点电荷移走，该处的电场强度大小是N/C．25．电荷量为3.2×10﹣8C的点电荷在电场强度大小为200N/C的匀强电场中所受电场力大小为N；电容器两极板间的电压为8V时，电容器所带电量为4 0×10﹣6C，则该电容器的电容F；处于静电平衡状态的导体，内部的电场强度处为．参考答案21.答案：1.622.答案：0.40 1.5×102023.答案：1.6 102024.答案：1×1051×10525.答案：6.4×10﹣65×10﹣7|0。
蓄电池
二、镍系电池
图3-2-4镍氢电池的工作原理
二、镍系电池
2、镍镉电池 1）镍镉电池的类型 镍镉电池根据其结构形式分为袋式、靠口烧结 式和密封式三种。 2）镍镉电池的结构 镍镉蓄电池的正极材料为氢氧化亚镍和石墨粉 的混合物，负极材料为海绵状镉粉和氧化镉粉， 电解液通常为氢氧化钠或氢氧化钾溶液，如图3-26所示。
一、铅酸蓄电池
2、铅酸蓄电池的结构 每个蓄电池的基本模块都是单电池，如图3-21所示。单电池由一个极板组构成，它是由一个正 极板组和一个负极板组组合而成的。极板组由电极 和隔板构成。每个电极都是由一个铅栏板和活性物 质构成的。隔板（微孔绝缘材料）用于分离不同极 性的电极。电极或极板组在充满电时沉浸在 38% 浓度的硫酸溶液中（电解液）。
三、锂离子电池
以LiCo02为正极材料，石墨为负极材料的锂 离子电池，正、负极的电化学反应为：
LiCoO2→Li1-CoO2+xLi++xe6C+xLi+xe-→LixC6 总反应式： LiCoO2+6C→Li1-CoO2+LixC6
图3-2-13 锂离子电池的工作原理
四、金属空气电池
金属空气电池以碱性溶液或中性盐溶液为电解液，电池中阳极为活泼金属消耗电极，阴极为空 气扩散电极，电解质为中性盐溶液或碱性溶液，阴极反应为氧气还原的电极反应，如图3-2-14所示
一、铅酸蓄电池
1.铅酸蓄电池的分类 常用的铅酸蓄电池主要分普通蓄电池、干荷蓄电池和免维护蓄电池三大类。 1）普通蓄电池 普通蓄电池的极板是由铅和铅的氧化物构成，电解液是硫酸的水溶液。 2）干荷蓄电池 干荷蓄电池的全称是干式荷电铅酸蓄电池，它的主要特点是负极板有较高的储电能力，在完全干 燥状态下，能在两年内保存所得到的电量，使用时，只需加入电解液，等过20—30分钟就可使用。 3）免维护蓄电池 免维护蓄电池由于自身结构上的优势，电解液的消耗量非常小，在使用寿命内基本不需要补充蒸 馏水。
鲁科版高中化学选择性必修第1册课后习题 第1章 第2节 第2课时 化学电源
第1章化学反应与能量转化第2节化学能转化为电能——电池第2课时化学电源课后篇素养形成必备知识基础练1.下列说法正确的是( )A.碱性锌锰电池是二次电池B.铅蓄电池是一次电池C.二次电池又叫蓄电池,它放电后可以再充电使活性物质获得再生D.燃料电池的活性物质大量储存在电池内部,铅蓄电池是二次电池,A、B错误;燃料电池的活性物质不需要储存在电池内部,D错误。
2.下列有关电池的说法不正确的是( )A.手机上用的锂离子电池属于二次电池B.锌铜原电池工作时,电子沿外电路从铜电极流向锌电极C.甲醇燃料电池可把化学能转化为电能D.锌锰干电池中,锌电极是负极,电子从负极锌沿外电路流向正极铜。
3.在超市里经常会看到一种外壳为纸层包装的电池,印有如图所示的文字。
下列有关说法错误的是( )A.该电池是一次电池B.该电池工作时,电子由负极通过外电路流入正极C.该电池含有的金属元素中毒性最大的是HgD.该电池工作时,外电路中每通过0.2 mol电子,锌的质量理论上减少3.25 g解析锌锰干电池工作时,锌失去电子,电极反应为Zn-2e-Zn2+,所以外电路中每通过0.2mol电子,锌的质量理论上应减少6.5g,所以D项错误。
4.生产铅蓄电池时,在两极板上的铅锑合金棚架上均匀涂上膏状的PbSO4,干燥后再安装,充电后即可使用,发生的反应是2PbSO4+2H2OPbO2+Pb+2H2SO4。
下列对铅蓄电池的说法错误的是( )A.理论上需要定期补充硫酸B.电池工作时铅是负极,PbO2是正极C.电池工作时负极上发生的反应是Pb-2e-+S O42-PbSO4D.电池工作时电解质的密度减小,Pb是负极,PbO2是正极,负极发生的反应是Pb失去电子生成Pb2+,Pb2+与溶液中的S O42-生成PbSO4沉淀;放电时消耗的硫酸与充电时生成的硫酸相等,在制备电池时,PbSO4的量是一定的,制成膏状,干燥后再安装,则理论上H2SO4不用补充;放电时,H2SO4被消耗,溶液中H2SO4的物质的量浓度减小,所以溶液的密度也随之减小。
蓄电池的维护标准
蓄电池的维护标准第一节蓄电池室的要求第1 条阀控式密封蓄电池（以下简称密封电池）宜放置在有空调的机房（房间有定期通风装置），机房温度不宜一超过30℃，不宜低于5℃。
第二节蓄电池的一般维护第2 条每组至少选2 只标示电池，作为了解全组工作情况参考。
第3 条不同规格的电池禁止在同一直流供电系统中使用；不同年限的电池不宜在同一直流供电系统中使用。
第三节蓄电池的充放电第 4 条密封电池在使用前不需进行初充电，但应进行补充充电。
补充充电应采取恒压限流充电方式，充电电压应按说明书规定进行。
一般情况下补充充电的电压和充电时间如下：单体电池电压（V）充电时间（h）2.30 242.35 12上述充电时间适用于环境温度25℃，如环境温度降低则充电时间应延长；如环境温度升高则充电时间可缩短。
第5 条蓄电池的充电密封电池组遇有下列情况之一时应进行充电（1）浮充电压有两只以上低于2.18V/只。
（2）搁置不用时间超过三个月。
第6 条蓄电池充电柊止的判断依据蓄电池的充电量一般不小于放出电量的1.2 倍。
当充电电流保持在1mA/AH 左右不再下降时，视为充电终止。
第7 条蓄电池的容量测试及放电测试蓄电池经过一段时间的使用后，常因活性物质脱落容易变质，正极栅格腐蚀或硫化等原因，使容量逐渐减低。
为了掌握蓄电池的工作状况，确认市电停电后蓄电保证放电时间，必须进行容量测试及放电测试。
1、每年应以实际负荷做一次核对性放电试验，放出额定容量的30－40%。
2、每三年应做一次容量试验。
使用六年后宜每年一次。
3、蓄电池放电期间，应使用在线测试装置适时记录测试数据，或每小时测量并记录一次端电压、放电电流。
第四节蓄电池的浮充运行第8 条全浮充制供电方式1、蓄电池平时处于浮充状态。
2、蓄电池的电压（25℃）密封电池按说明书规定。
浮充时全组各电池端电压的最大差值不大于0.05V第9条维护周期表周期交换局及其他局（站）基站及光缆无月1、全面清洁2、测量各电池端电压和环境温度3、检查连接处有无松动、腐蚀现象4、检查电池壳体有无渗漏和变形5、检查极柱、安全阀周围是否有酸雾酸液逸出1、检查连接处有无松动、腐蚀现象2、检查电池壳体有无渗漏和变形3、检查极柱、安全阀周围是否有酸雾酸液逸出季充电1、测量各电池端电压和环境温度2、充电半年全面清洁年1、测量馈电母线、电缆及软连接接头压降2、核对性放电试验3、校正仪表4、容量试验(三年一次)1、测量馈电母线、电缆及软连接头压降2、核对性放电试验（二年一次）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
概述 蓄电池的结构与型号 蓄电池的工作原理和工作特性 蓄电池的容量及影响因素 蓄电池的充电 蓄电池常见故障及其排除方法 蓄电池的使用与维护 新型蓄电池
电池中，负极板的数量总比正极
板多一片。
第二节 蓄电池的构造与型号
学习内容 蓄电池的结构 蓄电池的型号 蓄电池的选择
(二)、隔板
为了减小蓄电池的内 阻和尺寸，蓄电池内部正 负极板应尽可能的靠近， 但为了避免彼此接触造成 短路，正负极板之间要用 隔板隔开。
概述 蓄电池的结构与型号 蓄电池的工作原理和工作特性 蓄电池的容量及影响因素 蓄电池的充电 蓄电池常见故障及其排除方法 蓄电池的使用与维护 新型蓄电池
第二节 蓄电池的构造与型号
学习内容 蓄电池的结构 蓄电池的型号 蓄电池的选择
(三)、壳体 一般是将整个外壳分成3个 或6个互不相通的单格，安装 3组或6组极板组，形成6V或 12V的蓄电池。 每个单格电池都有一加液 孔，旋下加液孔盖，可以加 注电解液或检测电解液密 度；孔盖上设有通气孔，该 小孔应保持畅通，以便随排 出蓄电池内化学反应放出的 氢气和氧气，防止外壳胀 裂。
第一章 蓄电池
学习目标
1、掌握蓄电池的分类、型号及蓄电池型号选择原则 2、了解蓄电池的容量及影响因素 3、了解蓄电池的功用、结构、工作原理 4、掌握蓄电池的充、放电特性及充电方法 5、掌握蓄电池的常见故障及排除方法 6、掌握蓄电池正确的使用及日常维护方法 7、了解免维护蓄电池及干荷蓄电池的优点
概述 蓄电池的结构与型号 蓄电池的工作原理和工作特性 蓄电池的容量及影响因素 蓄电池的充电 蓄电池常见故障及其排除方法 蓄电池的使用与维护 新型蓄电池
学习方法
学习内容
从蓄电池的功用、结构出发，理解蓄电池的工作原理、掌 握其正确的使用与维护方法;充分理解其工作特性;了解其他类 型蓄电池的结构和工作特点。 1、概述 2、蓄电池的结构与型号 3、蓄电池的工作原理和工作特性 4、蓄电池的容量及影响因素 5、蓄电池的充电 6、蓄电池常见故障及其排除方法 7、蓄电池的使用与维护新型铅蓄电池 8、新型蓄电池
酸塑料盖两种，前者与硬橡胶外壳配
用，盖子与外壳之间的缝隙沥青封口剂
填封；后者与聚丙烯耐酸塑料外壳配 用，其盖子为整体结构，与外壳之间采 用热接合工艺粘合，蓄电池外壳上还有 正负极桩。
概述 蓄电池的结构与型号 蓄电池的工作原理和工作特性 蓄电池的容量及影响因素 蓄电池的充电 蓄电池常见故障及其排除方法 蓄电池的使用与维护 新型蓄电池
概述 蓄电池的结构与型号 蓄电池的工作原理和工作特性 蓄电池的容量及影响因素 蓄电池的充电 蓄电池常见故障及其排除方法 蓄电池的使用与维护 新型蓄电池
第二节 蓄电池的构造与型号
学习内容 蓄电池的结构 蓄电池的型号 蓄电池的选择
横板上联有极桩，各片间留
有间隙。安装时正负极板相互嵌
套，中间插入隔板。在每个单格
第一节 概述
学习内容 蓄电池的分类 蓄电池的功用 对蓄电池的要求
概述 蓄电池的结构与型号 蓄电池的工作原理和工作特性 蓄电池的容量及影响因素 蓄电池的充电 蓄电池常见故障及其排除方法 蓄电池的使用与维护 新型蓄电池
功用、种类、组成、充电
第二节 蓄电池的构造与型号
学习内容 蓄电池的结构 蓄电池的型号 蓄电池的选择
第二节 蓄电池的构造与型号
学习内容 蓄电池的结构 蓄电池的型号 蓄电池的选择
(五)、联条
蓄电池各单格电池之间均用铅质联条串联。
传统连接方式是将联条安装在盖上，不仅浪费 材料，而且还使蓄电池内阻增大，而穿壁连接
概述 蓄电池的结构与型号 蓄电池的工作原理和工作特性 蓄电池的容量及影响因素 蓄电池的充电 蓄电池常见故障及其排除方法 蓄电池的使用与维护 新型蓄电池
第二节 蓄电池的构造与型号
学习内容 蓄电池的结构 蓄电池的型号 蓄电池的选择
(一)、极板 1.功用 用于容纳活性物，蓄电池充放电过程 中，电能与化学能的相互转换依靠极板上 的活性物质与电解液中硫酸的化学反应来 实现，极板一般由铅锑合金浇铸而成。极 板分为正、负极板两种。 2.组成 由栅架和活性物 质组成。
一、蓄电池的结构 蓄电池由3只或6只单体电池串联而成， 每只单体电池电压约为2V，串联成6V或12V 电源以供汽车选用。蓄电池主要由极板、隔 板、电解液、外壳和联条等组成。
概述 蓄电池的结构与型号 蓄电池的工作原理和工作特性 蓄电池的容量及影响因素 蓄电池的充电 蓄电池常见故障及其排除方法 蓄电池的使用与维护 新型蓄电池
第一章 蓄电池
课后思考 1. 简述蓄电池结构及其功用。 2. 什么是蓄电池的容量？其影响因素有哪 些？ 3. 简述免维护蓄电池、干荷蓄电池的结构 特点。 4. 简述不同充电方法的优缺点。 5. 简述各种不同充电种类的特点。 6. 简述蓄电池有哪些常见故障及相应的排 除方法。 7. 如何正确的使用和维护蓄电池？
学习内容 蓄电池的分类 蓄电池的功用 对蓄电池的要求
三、对蓄电池的要求 启动发动机时，蓄电池在5～10S内，要 向起动机连续供给强大电流（一般汽油机 为200～600A，柴油机为800～1000A），因 此，对蓄电池的要求是：容量大、内阻 小、有足够的起动能力。
概述 蓄电池的结构与型号 蓄电池的工作原理和工作特性 蓄电池的容量及影响因素 蓄电池的充电 蓄电池常见故障及其排除方法 蓄电池的使用与维护 新型蓄电池
表1-1 不同地区和气候条件下电解液的相对密度
概述 蓄电池的结构与型号 蓄电池的工作原理和工作特性 蓄电池的容量及影响因素 蓄电池的充电 蓄电池常见故障及其排除方法 蓄电池的使用与维护 新型蓄电池
第二节 蓄电池的构造与型号
学习内容 蓄电池的结构 蓄电池的型号 蓄电池的选择
蓄电池盖有硬橡胶盖和聚丙烯耐
概述 蓄电池的结构与型号 蓄电池的工作原理和工作特性 蓄电池的容量及影响因素 蓄电池的充电 蓄电池常见故障及其排除方法 蓄电池的使用与维护 新型蓄电池
可分为普通铅酸蓄电池、干荷电铅蓄电池、
湿荷电铅蓄电池及免维护铅电池。表1.1为 各种蓄电池特点。
第一节 概述
学习内容 蓄电池的分类 表1.1 汽车蓄电池
类型 铅酸 蓄电 池 镍碱 蓄电 池 电动 车蓄 电池 优点 结构简单、价格便宜、内阻小、 电压稳定，可以短时间内供给起 动机强大的起动电流 缺点 比容小，适用寿 命相对较短 适用车型 一般车辆 概述 蓄电池的结构与型号 使用时间 长、可靠 性高的车 辆 电动汽车 蓄电池的工作原理和工作特性 蓄电池的容量及影响因素 蓄电池的充电 蓄电池常见故障及其排除方法 蓄电池的使用与维护 新型蓄电池
蓄电池的功用 对蓄电池的要求
容量大、使用寿命长，维护简单， 活性物质导电性 能承受大电流放电 差，价格较高
比容大
参考《汽车电气设备原理与检修》 于万海主编
第一节 概述
学习内容 蓄电池的分类 蓄电池的功用 对蓄电池的要求
二、蓄电池的功用
汽车上装有蓄电池与发电机两个直流电源， 全车用电设备均与直流电源并联连接，电路图 见图1.1。
概述 蓄电池的结构与型号 蓄电池的工作原理和工作特性 蓄电池的容量及影响因素 蓄电池的充电 蓄电池常见故障及其排除方法 蓄电池的使用与维护 新型蓄电池
4.发电机过载时，协助发电机向用电设备供
电； 5.蓄电池相当于一个大电容器，能吸收电路中
出现的舒瞬时过电压，保护电子元件，保持汽车
电器系统电压稳定。
第一节 概述
概述 蓄电池的结构与型号 蓄电池的工作原理和工作特性 蓄电池的容量及影响因素 蓄电池的充电 蓄电池常见故障及其排除方法 蓄电池的使用与维护 新型蓄电池
第二节 蓄电池的构造与型号
学习内容 蓄电池的结构 蓄电池的型号 蓄电池的选择
（2）活性物 正极板上的活性物质为二氧化铅（PbO2），深棕色 负极板上的活性物质为海绵状纯铅（Pb），深灰色 3.极板组 单片极板上的活性物质数量少，存储的电量 较少，为增大蓄电池容量，常将多片正、负极 板并联，用横板焊接，组成正、负极板组。
概述 蓄电池的结构与型号 蓄电池的工作原理和工作特性 蓄电池的容量及影响因素 蓄电池的充电 蓄电池常见故障及其排除方法 蓄电池的使用与维护 新型蓄电池
第二节 蓄电池的构造与型号
学习内容 蓄电池的结构 蓄电池的型号 蓄电池的选择
概述 蓄电池的结构与型号 蓄电池的工作原理和工作特性 蓄电池的容量及影响因素 蓄电池的充电 蓄电池常见故障及其排除方法 蓄电池的使用与维护 新型蓄电池
概述 蓄电池的结构与型号 蓄电池的工作原理和工作特性 蓄电池的容量及影响因素 蓄电池的充电 蓄电池常见故障及其排除方法 蓄电池的使用与维护 新型蓄电池
第一节 概述
学习内容 蓄电池的分类 蓄电池的功用 对蓄电池的要求
一、蓄电池的分类 目前汽车上使用的蓄电池主要有两类，即 铅酸蓄电池和镍碱蓄电池两类。 铅酸蓄电池因其价格便宜、内阻小等优 点而在汽车上广泛应用。其中铅酸蓄电池又
概述 蓄电池的结构与型号 蓄电池的工作原理和工作特性 蓄电池的容量及影响因素 蓄电池的充电 蓄电池常见故障及其排除方法 蓄电池的使用与维护 新型蓄电池
第一节 概述
学习内容 蓄电池的分类 蓄电池的功用 对蓄电池的要求
蓄电池功用主要在： 1.发动机启动时，向起动机和点火系供电； 2.发动机低速运转时，向用电设备和发电机磁 场绕组供电； 3.发动机中、高速运转时，将发电机剩余电能 转化为化学能储存起来；
方式连接单格电池时，所用联条尺寸小，并设
装在蓄电池内部。
第二节 蓄电池的构造与型号
学习内容 蓄电池的结构 蓄电池的型号 蓄电池的选择
二、蓄电池的规格及型号 蓄电池产品型号和含义如下： 第一部分表示蓄电池总成由几个单个格 电池组成，用阿拉伯数字表示。 第二部分表示蓄电池类型和特征，用大 写字母表示。 第三部分表示20h放电率的额定容量， 用阿拉伯数字表示，单位是A· h（安培小 时）。 第四部分表示特殊性能，用大写字母表 示（无字为一般性能蓄电池），如薄型极板 的高起动率电池用“G”表示；塑料槽用“S” 表示；用“D”表示低温起动性好。
