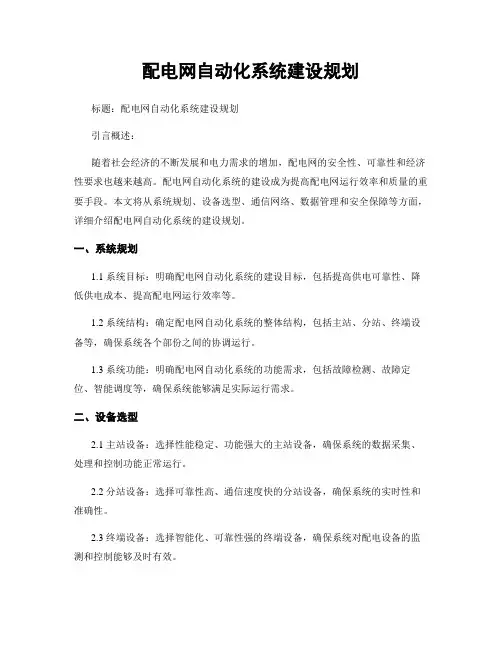

配电网自动化系统建设规划
配电网自动化系统建设规划标题：配电网自动化系统建设规划引言概述：随着社会经济的不断发展和电力需求的增加，配电网的安全性、可靠性和经济性要求也越来越高。
配电网自动化系统的建设成为提高配电网运行效率和质量的重要手段。
本文将从系统规划、设备选型、通信网络、数据管理和安全保障等方面，详细介绍配电网自动化系统的建设规划。
一、系统规划1.1 系统目标：明确配电网自动化系统的建设目标，包括提高供电可靠性、降低供电成本、提高配电网运行效率等。
1.2 系统结构：确定配电网自动化系统的整体结构，包括主站、分站、终端设备等，确保系统各个部份之间的协调运行。
1.3 系统功能：明确配电网自动化系统的功能需求，包括故障检测、故障定位、智能调度等，确保系统能够满足实际运行需求。
二、设备选型2.1 主站设备：选择性能稳定、功能强大的主站设备，确保系统的数据采集、处理和控制功能正常运行。
2.2 分站设备：选择可靠性高、通信速度快的分站设备，确保系统的实时性和准确性。
2.3 终端设备：选择智能化、可靠性强的终端设备，确保系统对配电设备的监测和控制能够及时有效。
三、通信网络3.1 通信协议：选择适合配电网自动化系统的通信协议，确保系统各个部份之间的数据传输稳定可靠。
3.2 通信网络拓扑：设计合理的通信网络拓扑结构，确保系统的通信效率和可靠性。
3.3 通信安全：加强通信网络的安全保障措施，防止系统受到恶意攻击或者数据泄露。
四、数据管理4.1 数据采集：建立完善的数据采集机制，确保系统能够准确获取配电设备的运行数据。
4.2 数据处理：建立高效的数据处理系统，确保系统能够对大量数据进行实时处理和分析。
4.3 数据存储：建立安全可靠的数据存储系统，确保系统的数据能够长期保存和备份。
五、安全保障5.1 系统稳定性：加强系统的稳定性保障措施，确保系统能够长期稳定运行。
5.2 系统可靠性：加强系统的可靠性保障措施，确保系统在发生故障时能够及时恢复。

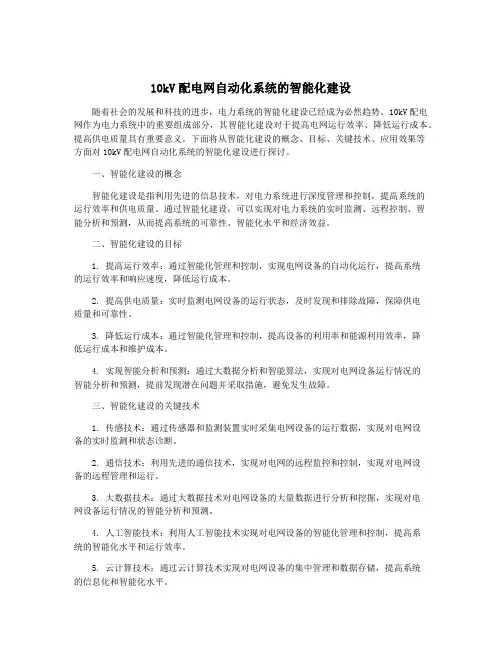

10kV配电网自动化系统的智能化建设
10kV配电网自动化系统的智能化建设随着社会的发展和科技的进步，电力系统的智能化建设已经成为必然趋势。
10kV配电网作为电力系统中的重要组成部分，其智能化建设对于提高电网运行效率、降低运行成本、提高供电质量具有重要意义。
下面将从智能化建设的概念、目标、关键技术、应用效果等方面对10kV配电网自动化系统的智能化建设进行探讨。
一、智能化建设的概念智能化建设是指利用先进的信息技术，对电力系统进行深度管理和控制，提高系统的运行效率和供电质量。
通过智能化建设，可以实现对电力系统的实时监测、远程控制、智能分析和预测，从而提高系统的可靠性、智能化水平和经济效益。
二、智能化建设的目标1. 提高运行效率：通过智能化管理和控制，实现电网设备的自动化运行，提高系统的运行效率和响应速度，降低运行成本。
2. 提高供电质量：实时监测电网设备的运行状态，及时发现和排除故障，保障供电质量和可靠性。
3. 降低运行成本：通过智能化管理和控制，提高设备的利用率和能源利用效率，降低运行成本和维护成本。
4. 实现智能分析和预测：通过大数据分析和智能算法，实现对电网设备运行情况的智能分析和预测，提前发现潜在问题并采取措施，避免发生故障。
三、智能化建设的关键技术1. 传感技术：通过传感器和监测装置实时采集电网设备的运行数据，实现对电网设备的实时监测和状态诊断。
2. 通信技术：利用先进的通信技术，实现对电网的远程监控和控制，实现对电网设备的远程管理和运行。
3. 大数据技术：通过大数据技术对电网设备的大量数据进行分析和挖掘，实现对电网设备运行情况的智能分析和预测。
4. 人工智能技术：利用人工智能技术实现对电网设备的智能化管理和控制，提高系统的智能化水平和运行效率。
5. 云计算技术：通过云计算技术实现对电网设备的集中管理和数据存储，提高系统的信息化和智能化水平。
10kV配网规划及配网自动化实施方案
10kV配网规划及配网自动化实施方案1. 引言1.1 研究背景10kV配网规划及配网自动化实施是电力系统升级改造的重要内容。
随着电力需求的不断增长和新能源接入的加速，传统的配网结构已经无法满足供电稳定和智能化管理的需求。
对配网进行规划和自动化实施成为当前电力行业的重要课题。
在过去的配网规划中，往往偏重于供电负荷的容量规划，而忽视了配电网的智能化需求。
而随着智能电网技术的不断发展，10kV配网规划需要更加注重网络的可靠性、智能化和可持续性，以提高供电质量和服务水平。
配网自动化技术则是实现这一目标的重要手段，通过智能化控制和数据分析技术，提高配网运行效率和可靠性，降低运行成本，提升供电质量和用户满意度。
开展10kV配网规划和配网自动化实施研究对于提高配网运行效率、降低运行成本、提升供电质量和用户满意度具有重要意义。
本文将从配网规划方案、配网自动化技术应用、实施步骤、关键技术及设备、成本预算等方面展开讨论，为配网升级改造提供重要参考。
1.2 研究目的【研究目的】的内容应该包括以下方面：- 确定10kV配网规划及配网自动化实施方案的必要性和重要性- 分析目前10kV配网存在的问题和不足之处- 探讨通过配网规划和自动化实施可以带来的效益和改进- 寻找提高10kV配网运行效率和可靠性的途径- 为未来的10kV配网规划及配网自动化实施提供参考和指导- 解决10kV配网发展过程中可能遇到的挑战和障碍2. 正文2.1 10kV配网规划方案10kV配网规划方案是配电网建设的重要环节，直接关系到电力系统的运行效率和安全稳定。
在进行10kV配网规划时，需要考虑以下几个方面：1. 现状分析：对目前的配电网进行全面的调研和分析，包括供电范围、负荷情况、线路容量等方面的数据收集和整理。
2. 未来需求预测：根据当地经济发展情况、用电需求增长趋势等因素，对未来的配电需求进行合理的预测，为规划提供依据。
3. 网络规划：根据现状分析和未来需求预测，制定合理的10kV 配网布局和拓扑结构，确保供电可靠性和负荷合理分布。
智慧化配电网建设方案
智慧化配电网建设方案随着电力行业的不断发展，智慧化配电网建设已成为当前基础设施建设的重点之一。
智慧化配电网建设旨在通过引入信息技术，提升配电网的管理智能化水平，实现配电网的可靠、安全、高效运行，提供更优质的电力服务。
本文将从技术、管理和投资三个方面，提出智慧化配电网建设方案。
一、技术方面1.智能监测系统智能监测系统是智慧化配电网建设的核心技术，主要包括智能监测、智能控制、智能保护、智能调度等功能模块。
通过传感器等技术手段实时监测电网运行状态，实现电力负载的准确计量，精细化管理电力资源，提升电网供电可靠性和智能化水平。
同时，利用人工智能等技术手段，可实现对电网异常事件的快速判断和处理，提高配电网的应急响应能力。
2.智能电能质量分析电能质量是智慧化配电网建设的一个重要问题，对于提高电能利用效率、保障用户电器设备安全运行具有十分重要的意义。
智能电能质量分析系统是通过对配电网中的电能质量进行实时检测和分析，帮助电力企业了解电能质量的变化情况，并及时采取措施进行调整和优化，提高电网供电质量和可用性。
3.智能配电网智能配电网建设是智慧化配电网建设的重点内容，主要指基于数字化技术、信息技术和电力技术，建立智能化的配电网系统。
智能配电网实现了电力设备的互联互通和数据传输，能够对电网进行智能化管理和运行控制，提高电网供电可靠性和经济性。
二、管理方面1.完善管理流程智慧化配电网建设最终目的是提升配电网管理的水平。
因此，在建设过程中，应当充分认识到管理流程的重要性。
通过梳理完善配电网管理流程，扩大运行数据的覆盖面和深度，全面提升企业对配电网的监控和管理能力。
2.强化安全意识智慧化配电网的建设必须要保证完善的安全保障措施。
企业应当加强安全培训，提高员工安全意识，制订并执行配电网安全管理制度，从源头上预防和控制事故发生。
3.优化运营管理实施智慧化配电网建设也要注重配电网的运营管理。
对于配电网运营过程中出现的各种问题，应及时采取有效措施，提高运营管理水平，逐步提高电网的经济效益和社会效益。
“十四五”配电数字化建设应用方案
“十四五”配电数字化建设应用方案一、“十三五”配电自动化建设概况“十三五”期间，设备部贯彻落实国家发改委、能源局关于“加快推进配电自动化建设”相关工作要求，围绕“2020年配电自动化覆盖率达到90%”目标，坚持配电自动化与配网网架“统筹规划、同步建设”原则，采取“主站一体化、终端和通信差异化”建设模式，全面开展配电自动化建设，支撑配电网精益管理和精准投资，提高配电网供电可靠性、供电质量和效率效益。
加快配电自动化覆盖率提升。
统一主站建设标准，全部337个地市单位建成配电自动化主站系统，其中239个单位完成新一代主站建设，213个单位实现Ⅰ、Ⅰ区系统完整应用。
采用差异化建设模式完成29.5万条配电线路智能化改造，覆盖率提升至92.8%。
其中，18.4万条线路安装“两遥”开关或远传型故障指示器，具备故障快速定位功能；11.1万条线路在主要分段及联络位置安装“三遥”开关，具备故障隔离及快速自愈功能。
深化配电自动化实用化应用。
光纤终端投入遥控功能，减少现场人工操作87万条次，倒闸平均操作时间缩短至30分钟，同比“十二五”末降低48%。
配网故障准确定位27.5万次，自愈动作26.4万条次，减少停电约3212万时户，非故障区域复电时间缩短至46分钟，同比“十二五”末降低53%。
推广应用一二次融合成套配电设备15.3万套，提升配网单相接地故障准确定位和快速处置能力；发布一二次融合配电设备标准化设计，提高设备通用互换能力。
深化营配调数据融合贯通，实现中低压故障等停电信息精准研判、设备重过载等运行状态实时分析，派发主动任务工单641.7万条，助力配网管理向工单驱动业务模式转型升级。
推进配电物联网标准化建设。
构建“云-管-边-端”体系架构，制定低压设备即插即用技术标准，完善配电物联网一体化信息模型，统一标准下完成102.72万台融合终端建设，覆盖率达到19.20%。
通过台区全景感知、营配数据本地交互，加强台区精益管理，实现台区综合线损率降低1.6%，产生经济效益8.5亿元/年。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Power Electronics •
电力电子Electronic Technology & Software Engineering 电子技术与软件工程• 221【关键词】智能配电网 规划建设 方案研究1 智能配电网发展面临的问题、挑战及目标
1.1 智能配电网急需解决以下问题
（1）配电网发生故障时，解决如何发挥配电网自愈控制能力的问题；电能传输时，解决如何高效分配和传输电能的难点；
（2）配电网并入大量的分散式光伏、风电等新能源，解决如何减少分布式新能源对配电网的影响；
（3）解决如何对可再生能源合理配置，最大程度利用可再生能源进行发电问题；
（4）充电汽车的发展导致充换电站如雨后春笋般出现，解决如何减少充换电设备产生的谐波对配电网的影响；
（5）解决如何全面提升供电能力和用电安全指数，破解配电网“卡脖子”难题；
（6）解决如何提高用户用电效率，引导用户优化用电方式，即解决配电网需求侧管理问题；
（7）解决如何灵活投切负荷调峰的问题。
1.2 智能配电网建设的目标
智能配电网建设的近期目标是解决目前滞后的配电网建设、薄弱的电网结构、较低的供电可靠性、较高的损耗等问题；远景目标是将智能配电网技术完全融入配电网，实现配电网自愈能力和配电网设备完全智能化，从而实现停电时间短和供电可靠性高的目标。
2 电力系统中的智能配电网规划建设方案的探讨
2.1 智能配电网规划建设应考虑的因素
（1）要对智能配电网的短、中、远期负荷进行预测，通过预测可以确定变电站的合理位置，确定变电站的容量以及馈线需求。
（2）要明确智能配电网与供电区域、网智能配电网规划建设的方案
文/程帅
络结构之间的关系。
举例来说，对于双射形的智能配电网而言，在智能配电网的搭建过程中应采取双环发展的发展方式，具备联络开关自动遥控投切功能；对于多段连接的智能配电网而言，应具备切断馈线故障、分散线路负荷的功能。
（3）合理的规划分布式电源、储能装置，随着大量分布式电源和储能装置的接入，智能配电网应针对这些装置进行传统配电网基础之上的升级和改进，使智能配电网可以更准确的对智能配电网的新型负荷进行预测和规划。
（4）供电能力的评估，智能配电网的供电能力评估取决于智能配电网的智能化水平，可以借助目标值评估法对各阶段和各部分进行评估。
2.2 智能配电网规划建设应具备的技术2.2.1 可视化与自动跟踪技术可视化与自动跟踪技术就是利用图像处理、自动跟踪技术对电网运行方式变化进行三维视频和自动跟踪，可以达到在第一时间发现电网安全隐患的目的，其特点是清楚、直观、一目了然，在故障情况下还会给我们提供消除隐患的控制措施，起到很好的辅助决策作用，保证配电网的安全性和可靠性。
2.2.2 配电数据采集与故障监控技术配电数据采集与故障监控技术是对配电网各个电网结点进行全面信息的收集及故障监控。
在智能配电网中引入配电数据采集与故障监控技术主要利用利用光纤、无线与载波把等对配电网的各个电网结点进行全方位覆盖，实现配网传输、配网信息和配网业务的一体化。
利用这一技术有利于配电网络故障问题的顺利解决。
如果配电网设备出现故障时，与故障相关的数据可以被收集在时间，然后反映到实际的员工，通过收集到的数据进行科学合理的分析和搜索相关的监测信息的工作人员，工作人员可以进一步加强对故障的分析，从而促进整个电力系统的运行效率。
2.2.3 高级配电自动化技术自动化技术可以说是建设智能配电网的基础技术。
其中，自动化技术的三大板块是运行自动化、管理自动化和用户自动化。
运行自动化指的是通过对计算机技术的运用，使得配电网的运行过程能够被自动的控制，如其运行过程中的数据发生错误，能够自动的实现调整，这对于其运行效率的提高意义重大。
管理自动化指的是通过计算机技术的应用对配电网中的组成设备及其运行状况进行管理，相对于传统管理方法而言，自动化管理的实现有效达到了节约人力资源的目的，同时也避免了由人力管理所带来的疏忽与漏洞的出现，对于配电网以及电力系统管理水平的提高十分有利。
用户自动化指的是有关人员可以通过计算机技术实现自动抄表和用户信息管理的过程。
电力系统经济效益的提高要依靠对用户用电费用的收取，而抄表过程则是电力费用收取过程的重要环节，传统抄表过程需要由人工方式来完成，不仅降低了工作效率，同时也容易造成抄表误差，进而对电力企业经济效益的提高造成影响。
2.3 智能配电网规划建设方案（1）更新当前运行的电网，清理不符合N-1的中压配电网络。
配电网系统需要符合N-1安全标准。
这样的做法有利于缩小机器故障引起的停电范围，有利于保证电网的可靠性。
（2）提升配电自动化的工作速度，促进电路故障的确定与分离工作。
智能分布式或者集中式的馈线自动化体系，能够在故障发生的开始，迅速地判断出故障位置。
同时自愈体系会按照故障发生的位置来重建网络，并且将拓扑的资料进一步完善，同时会上传到自动调配电网的总站上，调度部门的工作人员会按照拓扑的变位以及故障发生的位置资料来通知运作人员前往事故现场恢复用电。
在故障被解决后，调度员也可以通过远动遥控的指令使用电线路恢复到之前的运行方法。
这种技术方法有利于节约配电网单一方面的故障解决时间，有利于节约人力与物理资源。
（3）及时地更换旧设备，保证设备的可靠使用，避免风险。
逐渐地更新和替换故障情况较多的设备，而且会进行同步的建设工作，促进配电网的规范改造工作。
3 结束语在配电网中加入智能化技术可以保障电力“配得下、用得上”。
因此，智能配电网是我国配电网前进的方向，我们要做好了智能配电网的规划建设方案研究。
参考文献[1]由振宇,徐慧强.电力系统中智能配电网的设计[J].黑龙江科学,2015,6(06):55.[2]林习艺.城市配电网规划两大关键技术研究[D].湖南大学,2014.作者简介程帅（1986-），男，江苏省淮安市人。
大学本科学历。
工程师。
研究方向为电气工程。
作者单位
国网淮安供电公司 江苏省淮安市 223002。
