电批使用方法
电批(电动螺丝刀)使用操作规范 精品
1.0目的规范电批使用方法，确保和提高产品质量、满足客户需求。
2.0范围：本规范适用于本公司生产部电批管理，各种产品螺纹连接装配的使用操作，以及作为制作工艺文件、现场工艺控制、生产螺纹连接工具配备的依据，同时，也可以作为检验产品连接可靠性实验的参考。
3.0职责：作业员负责，生产组长、生产线PE、IPQC及工艺人员监督。
4.0说明：4.1力矩在螺纹连接中,为达到一定预紧力而通过装配工具，施加在螺纹紧固件上的力度.表示相同意思的称谓有: 扭矩、扭力。
4.2力矩国际单位为“牛顿·米”（N·m）,工程单位为“千克力·米”（kgf.cm）,换算关系:98N.m=10kgf.cm(我司生产中一般以kgf.cm为单位)。
4.3电批：常用和称谓有电批、电动起子、电动螺钉旋具等。
4.4电批批头：安装于电批上，常用称谓有起子头、电批咀等。
4.5批头根据其头部形状不同：有十字批头、一字批头、六角批头、套筒批头、六角花型批头等。
5.0正文：5.1 本规范目的在于从装配角度去控制螺纹连接的可靠和防锈，装配可靠性的控制在于保证足够的预紧力，下面就影响螺纹连接可靠的装配要素及各要素的控制方法加以详细说明。
5.1.1紧固力矩是影响螺纹连接可靠性最主要因素，选择适当的紧固力矩是保证预紧力和防止螺纹紧固件机械损伤的关键。
5.1.2紧固件扭力大小的确定主要由以下因素制约：螺纹紧固件公称直经是影响紧固力矩最主要的因素，要在其他条件相同的性况下，公称直经越大，所需紧固力矩也越大。
5.1.3螺纹紧固件与连接件之间结合面的润滑程度和粗糙度紧固扭矩主要同三部份组成，50%用来克服螺纹紧固件和螺纹连接件结合面之间的摩擦力矩；40%用来克服螺纹副之间的摩擦力矩，其余10%用来克服螺纹副之间的反拧力矩。
5.1.4可见结合面之间的粗糙度和润滑程度也直接影响紧固力矩的大小，保证足够的预紧力，对粗糙结合面的连接，应使用较大紧固力矩；而对于光滑结合面，就可使用较小紧固力矩。
电批的使用
电批的使用和维护一：电批的分类：1.全自动电动起子不需要单电源供应器转换电压，直接与电源连接，运行快捷占用空间小；在达到设定扭力后能够完全自动刹车并停止运转；2.半自动电动起子半自动系列有分AC高压直插式，经过电源变压为DC直压式；在达到设定的扭力后不会自动刹车停止，通常为手按式；（工厂目前全部使用的此电批）3.下压式电电动起子运行启动时无需用手指按压住启动杠杆，或者压板按钮等直接对准工件压下即可；二：半自动电批使用前的准备工作1.将电批接入配套的电源电箱中,再插上电源打开电源箱开关.2.将电批悬挂于平衡器或吊钩上3.安装规定的批头安装方法：推上电批头端的套筒,将批头顺着导沟插入主轴内.然后松开套筒,将批头牢牢套住.拆卸方法：推上电批头端的套筒,将起子头顺着导致沟拔出,松开套筒,这样可以取出批头4.准备好螺丝,螺丝盒和相应的打螺丝固定工具；5.切换方向控制开关,将电批调至正确的方向上，方向控制开关:FOR为顺时针转,正方向拧紧螺丝，REV为逆时针旋转,反方向拧紧螺丝. ；6.试打螺丝,并将扭力调节至适合当力矩处.扭力的调节方法：将扭力微调环向上旋,则刻度值越大,扭力弈越大.反之,将扭力微调坏向下旋,则刻度值越小力弈越小三：半自动电批使用的注意事项1.用电批打螺丝时,必须要按开关制,其正确的姿势为用食指勾压开关制,不可用多指按压2.电批上有吊坏扣的必须将平衡器或吊钩悬挂于正确位置3.严禁摔打电批(谨防碰撞或掉落现象,否则会产生马达噪音及起子晃动现象).4.拔电批与配套电箱的连接插头,应以插头基部为力点,不应有用力拉扯电线,以免损坏接触插头.5.电批工作时摇晃大的必须停止使用,以免更深度地损坏电批,并知会管理人员按排维修.6.当电批力矩过小,不能满足使用时,应停止使用,及时知会管理人员安排更换大力矩的电批7.按下起动制时,电批因力矩过小不能转动时,应注意此状应控制在10秒内,以免损坏电批内马达.四：打螺丝的技巧1.“十”字型螺丝则选择符合螺丝规格的“十”字型起子头作业.2.操作时将起子拿直,起子头紧贴螺丝头缺口操作3.操作时姿势要使用批从轴与螺丝从轴在一条直线上,并且垂直于锁螺丝面,螺丝锁下是垂直的,不能有歪斜,晃动,否则螺丝会锁不紧、滑丝、打爆、螺丝头花等不良现象4.锁螺丝的力矩合适,我们公司一般为0.8～1.2kgf.cm5.电批锁紧时间不宜过长,应小于10秒6.不能使用已损坏的电批头,这样批头易造成螺丝头部磨花.四：电批使用常见的问题和改善方法电批是用于拧紧和旋松螺钉用的电动工具。
电批使用规范.
选用合适的电批头，并定期对电批及批头进行保养和检查，以确保其可以正常使用。
螺丝锁定前须将零件固定好，方可进行锁付，否则会损坏部品或造成人身伤害。
第三节 电批的使用
2. 电批使用操作步骤： 电批各项功能是否正常; 检查电批头与螺丝是否相配,选择适合的电批头; 检查力度是否经扭力调校专门人员调节到工艺要求标准; 将螺丝吸咬在电批头上; 将电批移到螺丝孔正上方,并使螺丝置于螺丝孔处; 保持电批垂直,以适当的力度向下压,随即很快按下开关; 保持电批垂直及向下用力,直到电批嘴停转并听到清脆的“哒哒”声,松 开开关并目视检查螺丝是否打到位/打歪,确认OK后把电批移开; 如发现螺丝打花或滑牙,可调整电批正反转开关,退出螺丝,重新更换螺丝锁上 。
第五节 电批嘴的选用
#1批嘴有四类规格,适用M2~M3的螺丝.
第五节 电批嘴的选用
#2批嘴有两类类规格,适用M3~M5的螺丝.
第六节 电批嘴的选用
螺丝的பைடு நூலகம்力一般规范 ：
Φ 为公制螺丝(机械 和自攻螺丝皆适用 # 为英制或美制螺丝
第六节 电批嘴的选用
GB8898-2011(音频、视频及类似电子设备 安全要求强制标准)的螺丝扭力要求 ：
第二节 电批的调校
3. 电批的调校步骤： 重复上述4.4.4.5两步骤再测量两次,取其 平均值；
如测试结果符合作业指导书要求,将结果 记录到《电批扭力监测记录表》（参考 附页）,并用胶带将电批扭力调节部分缠 住以防止操作员工将扭力调动，并将扭 力用油性笔写在胶带上； 如果电批多次调校，电批的扭力变动很 大，无法控制在作业指导书要求的范围 ，则可能电批已坏，需送工具房维修；
电批使用规范
第一节 电批的介绍
电动改锥使用方法

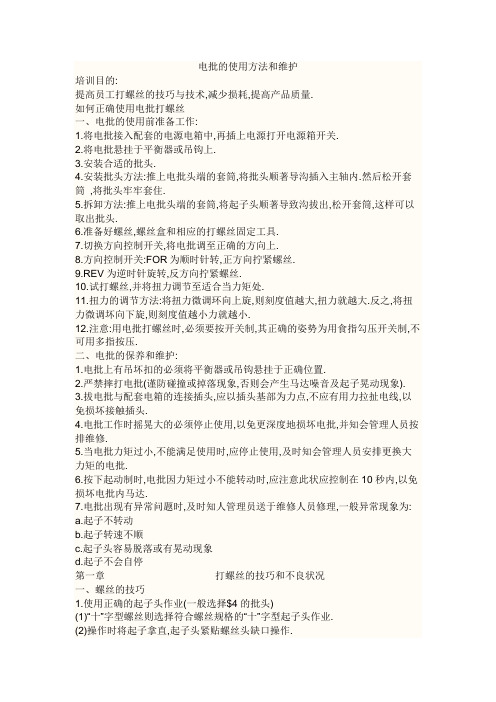

电批的使用方法和维护培训目的:提高员工打螺丝的技巧与技术,减少损耗,提高产品质量.如何正确使用电批打螺丝一、电批的使用前准备工作:1.将电批接入配套的电源电箱中,再插上电源打开电源箱开关.2.将电批悬挂于平衡器或吊钩上.3.安装合适的批头.4.安装批头方法:推上电批头端的套筒,将批头顺著导沟插入主轴内.然后松开套筒,将批头牢牢套住.5.拆卸方法:推上电批头端的套筒,将起子头顺著导致沟拔出,松开套筒,这样可以取出批头.6.准备好螺丝,螺丝盒和相应的打螺丝固定工具.7.切换方向控制开关,将电批调至正确的方向上.8.方向控制开关:FOR为顺时针转,正方向拧紧螺丝.9.REV为逆时针旋转,反方向拧紧螺丝.10.试打螺丝,并将扭力调节至适合当力矩处.11.扭力的调节方法:将扭力微调环向上旋,则刻度值越大,扭力就越大.反之,将扭力微调坏向下旋,则刻度值越小力就越小.12.注意:用电批打螺丝时,必须要按开关制,其正确的姿势为用食指勾压开关制,不可用多指按压.二、电批的保养和维护:1.电批上有吊坏扣的必须将平衡器或吊钩悬挂于正确位置.2.严禁摔打电批(谨防碰撞或掉落现象,否则会产生马达噪音及起子晃动现象).3.拔电批与配套电箱的连接插头,应以插头基部为力点,不应有用力拉扯电线,以免损坏接触插头.4.电批工作时摇晃大的必须停止使用,以免更深度地损坏电批,并知会管理人员按排维修.5.当电批力矩过小,不能满足使用时,应停止使用,及时知会管理人员安排更换大力矩的电批.6.按下起动制时,电批因力矩过小不能转动时,应注意此状应控制在10秒内,以免损坏电批内马达.7.电批出现有异常问题时,及时知人管理员送于维修人员修理,一般异常现象为:a.起子不转动b.起子转速不顺c.起子头容易脱落或有晃动现象d.起子不会自停第一章打螺丝的技巧和不良状况一、螺丝的技巧1.使用正确的起子头作业(一般选择$4的批头)(1)“十”字型螺丝则选择符合螺丝规格的“十”字型起子头作业.(2)操作时将起子拿直,起子头紧贴螺丝头缺口操作.2.操作时姿势要使用批从轴与螺丝从轴在一条直线上,并且垂直于锁螺丝面,螺丝锁下是垂直的,不能有歪斜,晃动,否则螺丝会锁不紧、滑丝、打爆、螺丝头花等不良现象.3.锁螺丝的力矩条合适,一般为1.0～9.5kgf.cm4.电批锁紧时间不宜过长,应小于10秒.5.注意:不能使用已损坏的电批坏头这样批头易造成螺丝头部磨花.二、不良状况其改善对策:1.螺丝歪斜:螺丝未水平产生原因:a.电批落下时不垂直b.批头晃动,造成螺丝歪斜c.被锁紧面不水平改善方法:a.电批,螺丝人轴垂直于被锁紧物体面b.被锁紧面放水平(增加水平固定工具)c.批头晃动,修理风批2.螺丝头花或螺丝头缺头:螺丝头部特有的十字槽口被损坏产生原因:a.力矩过小,电批时间长b.批头晃动改善对策:a.加大力矩,锁紧后检验电批b.晃动电批送去修理3.打暴物体:被锁件的螺丝槽处产生暴裂产生原因:a.力矩过大b.螺丝的外径过大c.物体的比太薄改善对策:a.调小力矩b.改用合适直径的螺丝c.建议工程设计加厚物件臂厚4.打滑丝:螺丝锁到位,但会随批头旋转,未紧密咬合物件.产生原因:a.力矩太大,锁到位后被强拧滑丝b.锁位后未及时松手,时间过长c.螺丝外径太小、太粗、咬牙太浅d.锁位后未及时松手,时间过长.e.螺丝外径太小、太粗、咬牙太浅改善对策: a调小力矩b.锁到位后及时松手c.改用合适直径的螺丝5.锁不到位:电批锁下后自动停不动或转速缓慢,但螺丝未完全锁下,留有间隙产生原因: a.力矩过小b.未锁到时已停手,时间太短改善原因: a.加大力矩b.确定螺丝锁到位后,方可松手.6.顶白、起泡:螺丝锁下后,被锁件附近有损伤,造成塑料起泡.产生原因: a.力矩过大b.螺丝与被锁件之间配合不好c.螺丝过长或过粗改善原因: a调小力矩b.改短或改细螺丝7.螺丝头脱漆:涂有黑漆的螺丝.表面的漆被磨损掉,露出金属银白色.产生原因: a.力矩小,锁的时间过长b.批头与螺丝不垂直,磨花金属漆面c.批头损坏三、不良批头易造的不良1.崩牙:批头的十字槽头缺牙.(易造成螺丝锁不紧,锁不到位,螺丝打花,缺口)2.缺口,磨损:批头的十字槽头牙上有缺口.磨损现象(易造成螺丝锁不紧,螺丝打花缺口)。
电批使用规范汇总
正确手法 错误手法
正确手法 错误手法
第四节 电批的选用
根据SWP电批扭力要求选用电批，如果SWP中没有特别注明电批的品牌 和型号规格，则可根据以下指引选用电批;
选用电批时要注意电批的扭矩范围。一般要满足以下条件:
➢ 所需扭矩<电批最大扭矩<3倍所需扭 ➢ 矩电;批最小扭矩<0.8倍所需扭矩.
一般情况下电批选用要求：
15kg.cm~45.0kg.cm
第四节 电批的选用
弯头电批选用要求：
SWP中扭力要求
选用电批
6.2kg.cm＜扭力<20kg.cm 大力士弯头电批(奇力速SK9231L)
18.7kg.cm＜扭力<45kg.cm 大力士弯头电批(奇力速SK9250L)
电批适用扭力范围 5kg.cm~20.0kg.cm 15kg.cm~45.0kg.cm
；将电批开关打到“FEF"档,启动电批将测试接 头的弹簧松驰少许；
按RESET（重置）按钮显示“O",将电批的 开关换到“FOR"并启动电批将弹簧打紧直 至电批自动停止转零旋钮显示动,此时显示的 数值即为该电批的当前输出扭力；
扭力测试仪
第二节 电批的调校
3. 电批的调校步骤：
重复上述4.4.4.5两步骤再测量两次,取其 平均值；
➢ Φ 为公制螺丝(机械 和自攻螺丝皆适用
➢ # 为英制或美制螺丝
第六节 电批嘴的选用
GB8898-2011(音频、视频及类似电子设备 安全要求强制标准)的螺丝扭力要求 ：
Thank You!
电批头
电批扭力调整开关
电批头安装处
电批电源
第二节 电批的调校
1. 电批的调校工具：
电批使用方法课件
电批转速不稳定
总结词
电批转速不稳定可能是由于电源电压波动、电机故障或调速 开关损坏等原因。
详细描述
首先检查电源电压是否稳定，避免在电压波动较大的环境下 使用电批。如果电源电压稳定，可能是电机故障或调速开关 损坏，需要进一步检查和维修。
电批发热严重
总结词
电批发热严重可能是由于连续使用时 间过长、电机故障或润滑不足等原因 。
电批在汽车行业的应用
发动机装配
汽车发动机的零部件需要用螺丝紧固，电批能够提供稳定的扭矩输出，确保发动机性能和安全性。
车身结构组装
在汽车车身结构组装过程中，电批能够快速、准确地拧紧螺丝，提高生产效率。
电批在航空行业的应用
要点一
飞机结构组装
在飞机制造过程中，各个部件需要用螺丝紧固在一起，电 批能够提供稳定的扭矩输出，确保飞行安全。
电批使用方法课件
目录
• 电批简介 • 电批使用前的准备 • 电批操作方法 • 电批常见问题及解决方案 • 电批安全使用规范 • 电批应用实例
01
电批简介
电批的定义
总结词
电批是一种电动螺丝刀，用于拧 紧或拧松螺丝。
详细描述
电批是一种电动工具，主要用于 拧紧或拧松螺丝，是电子设备制 造、维修和组装过程中必不可少 的工具之一。
电批的保养
使用后及时清理电批头和夹头上 的污垢和螺丝屑。
定期检查电批的电缆线和插头是 否完好，如有破损应及时维修或
更换。
根据使用频率和强度，适时调整 电批的扭力和角度，以保证其使
用寿命和性能。
03
电批操作方法
电批的使用步骤
准备工具
检查电批的电源线是否完好，确保电 批的电池充满电，并准备好螺丝刀等 工具。
电批操作
四.电批头交换的规则:
1.批头磨损,与螺丝沟部无法吻合; 2.批头缺口,断裂｡
4
五.认识螺丝:
1.螺丝的颜色 2.螺丝的长短不同 3.螺丝的直径不同 4.螺丝的螺纹不同 锁付塑料部品使用的螺丝
螺帽 螺纹:深,螺纹 之间的距离宽
锁付金属部品使用的螺丝
螺纹:浅,螺纹 之间的距离窄
5
六.电批操作的正确方法:
手 拿 螺 丝
垂直把螺丝 装上电批 用三个手指 拿住螺丝的 螺帽
6
c.将螺丝对准螺丝的孔,电批,螺丝必须垂直锁付｡
NG 电批 没有 垂直 锁入
OK 电批 垂直 锁入
手不可握 在电批的 下部扭力 的调整旋 钮｡
3.注意点:
a.手不可握在电批的下 部,防止扭力变动｡
7
b.电批的使用过程中,严禁切换开关,否则容易烧坏马达｡ c.在作业时不小心掉了螺丝,一定要捡起来或者找不到掉了的螺丝时都必 须停线报告班长且直到找到为此｡ d.使用中若发现电批发烫,要报告班长,对碳刷进行点检｡ e.锁付螺丝时一定要到位,如没有到位时,必须报告班长对电批扭力或螺丝确 认｡ f.螺丝锁付到位时电批不可有‘咔咔.・・・・’的异音｡ g.打完1枚再取1枚(不可一次拿2颗以上),避免螺丝掉在机子内造成异物｡
1
一.电批介绍:
电源箱 电源开关 电 源 开 关
转速控制开 关
扭力调整 旋钮
批头
扭力调整旋钮
2
二.电批开关的使用:
拆螺丝 打螺丝
手按开关电 批开始锁付
拆螺丝 关电源
打螺丝
用力往 下按,电 批开始 锁付
3
三.电批头拆装的方法:
(装):将电批最前端弹簧部分往里压后,转入批头,松开 手即可卡住批头｡ (拆):拆时同样将电批前端弹簧部分往里压,拨下电批 即可｡
电批使用注意事项
电批力矩 调节器
方向调 节开关
电批的使用方法
1、电批的握紧如图所示，其中食 指和中指轻轻按在启动开关上，以 便的适当时候按下启动开关，以达 到锁紧或松脱螺丝的作用。 2、作业时要将电批或风批与螺丝 和螺丝柱成一直线垂直将螺丝旋入。 3、电批、风批使用必须按照作业 指导书所给参数进行设定，并由生 产部指定人员定时测量。
– 用于调节电批高度，方便作业进行。
电批各组成部分的作用
• 二、电批电源 • 作用：
– 提供电批以工作电源。 – 电源开关以开启电批电源。 – 力度调节开关以调整电批力 度大小。
电源 开关 力度调 节开关
电批各组成部分的作用
• 三、电批 • 1、启动开关：按下启动开关可以 启动电批以达到锁紧或松脱螺丝的 目的。 • 2、方向调节开关：通常情况下， 将方向调节开关往上，按下启动开 关后，电批起松脱螺丝作用；当方 向调节开关往下，按下启动开关后， 电批起锁紧螺丝作用。 • 3、电批力矩调节器：通过旋转电 批力矩调节器，可以调整电批力矩 启动 大小。 开关
启动开关方向调节开关电批力矩调节器电批的使用方法1电批的握紧如图所示其中食指和中指轻轻按在启动开关上以便的适当时候按下启动开关以达到锁紧或松脱螺丝的作用
电批使用注意事项
• 电批的作用是通过
电批电源
电批
电批各组成部分的作用
• 一、电批悬挂器 • 作用：
电批使用注意事项
1、电批、风批使用时必须按照作 业指导书所给力矩大小进行设定， 严禁私自调整力矩。 2、如何判断螺丝有没有打到位： a）锁螺丝时，须电批或风 批力度达到上限停止后（即电批 发出“咔咔咔”声）才能松开启 动开关。 b）锁完螺丝后，用螺丝刀 拧紧螺丝，其可旋转角度不能大 于180°（即1/2圈）
电批(电动螺丝刀)操作规程
电批（电动螺丝刀）操作规程
1.目的在生产过程中，电动螺丝刀工序操作是主要工序之一，螺丝打不好（滑牙、打爆等）都直接影响产品的质量，因此正确掌握电动螺丝刀使用是很重要的，以确保产品的质量达到要求。
2.适用范围：生产过程中电动螺丝刀工序操作都适之。
3.作业要求：
电批是将电能转换成动能（机械能）来带动批咀旋转，以达到拆、装螺丝的一种工具。
电批本身有三个开关：电源开关、转向开关及力度开关。
（1）电源开关控制整个电批的工作与否；
（2）转问开关是用来改变批咀的转动方向（即可将螺丝旋入或旋出）
（3）力度开关是用来控制旋转力的强弱的，在使用时应注意将此开关调好（力度太弱时不能将螺丝板动，也无法将螺丝拧紧，力度太强会损坏螺丝头胶件或使螺丝滑牙等缺陷的产生）
4.特别注意以下几点：ロ
（1）不同规格的螺丝由于所需扭力不一样，不能在同一工序上完成。
（2）电批头选用时应与螺丝的规格相匹配（如圆头和介
子头带帽的），以免出现螺丝头滑牙的缺陷。
ロ（3）电批与螺丝在垂直方向成一线，不能斜。
电批、风批操作指引
编写： 编号：EGWI00006 复核： 版本：0 批准： 页数：1 OF 2 日期：Aug/25/2001 MEC 工作指引 电批、风批操作指引1． 目的为了保证电批、风批操作者能够正确使用电批、风批，降低因操作不当而造成坏品比率，提高工作效率，确保产品质量。
2．适用范围 2．1生产部电批、风批使用人员。
2．2工程部技术员。
3．职责 3．1工程部：工程部技术员负责指导操作和监督落实操作指引。
3．2生产部：电批、风批操作人员负责按照操作指引进行操作。
4．内容 4．1风批、电批力度调节 ①电批力度调节先把电批力度调到最少试打螺丝，用手批调试螺丝是否到位，若螺丝松，证明电批力度需要调整（逆时针方向调节力度调节为，力度转为大，顺时针调节力度调节环，力度转为小）调整后再用电批打螺丝，再测其螺丝松紧度，直至合格即可。
②风批力度调节 同样先把风批力度调到最小，试打螺丝用手比调试螺丝是否到位，若不到位，证明电批力度需要调整（顺时针方向调节力度调节旋钮力度转增大，逆时针方向旋转力度调节环力度转为小）调整后，在测其螺丝松紧度，直至合格。
如果要打或折螺丝，可以通过进退旋钮选择（旋钮顺时针方向旋转为进，逆时针旋转为退）。
4．2电批使用 ① 将电批挂钩挂在工位上的挂钩位置。
编号：EGWI00006 版本：0 页数：2 OF 2 日期：Aug/25/2001MEC 工作指引 电批、风批操作指引② 选择电批上的进档退档。
③ 调好电批火牛上的快慢档项。
④ 调好电批力度。
⑤ 大拇指按住进退档，负责选档，中指与食指按住启动片，把电批垂直按在螺丝 （90°）并稍用力当螺丝与电批接触后发出“嗤嗤”的声音，即可马上停止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
確認項目 產品縫隙
扭力判定 扭力偏小 扭力偏大 扭力偏大 扭力偏大 扭力偏小 扭力偏大
備註
存在材質或設計不良可能
力範圍只作為初步扭力設定範圍參考,不能作為實際作業扭力標準 實際的作業扭力範圍需要 以上扭力範圍只作為初步扭力設定範圍參考 不能作為實際作業扭力標準,實際的作業扭力範圍需要 不能作為實際作業扭力標準 更據不同螺絲,不同材質 不同鎖附螺絲深度,決定不同扭力範圍 具體訂定方法見下面介紹. 不同材質,不同鎖附螺絲深度 決定不同扭力範圍,具體訂定方法見下面介紹 更據不同螺絲 不同材質 不同鎖附螺絲深度 決定不同扭力範圍 具體訂定方法見下面介紹
二.電批使用前準備.
1.懸掛電批: 電批使用懸掛吊環懸掛使用,一 般懸掛後的工作台面上放上產 品後,電批頭距產品的距離在 10~15cm較好,即可防止刮傷 產品又可達到最小作業距離和 滿足雙手作業原則. .
懸掛吊環
掰開卡勾吊環自動回 轉增加掉線長度
也可按”+””-”所標箭 頭方向旋轉調節旋 鈕
2.扭力設定和校準(點檢) 連結好電源線後打開電源開關,按照扭力儀的使用規範進行校準, 當扭力大小不是你所需求的,則可以調節電批的扭距調節環進行 調整.
電批的使用方法
一.電批結構和規格
電批 電源連接線 懸掛扣環 旋轉方向開關 啟動開關 電源開關 轉速開關 電批廠商 電批型號 電批本體 扭距調節環 電批頭拆裝環 電批頭 電批電源連 接線接口 電源
電批規格: 1.型號:廠商對不同規格電批定義的編號. 2.扭力:指電批可輸出最小和最大的扭力值. 3.扭力精度:扭力輸出的誤差程度. 4.空轉速:電批空載下的每分鐘旋轉圈數. 5.電壓:電批的額定工作電壓. 6.長度&直徑:電批本體的長度和直徑規格. 7.適用螺絲:適合鎖附螺絲的直徑規格.(電批的選擇一般以扭力值 作依據)
扭距調節環
HIOS無碳刷電 批扭距調節環
扭力計操作規範
3.更換合適電批頭 按壓電批頭拆裝環,安裝電批頭後,放開拆裝換即可.HIOS無 碳刷電批需將拆裝環向外拉.
三.常用批頭的類型和規格
常見螺絲頭
1.十字 十字
2.一字 一字
3.內菊花 內菊花
4.H形 形
5.三角和螺旋形 三角和螺旋形
四.電批的使用
3.扭力確認方法
1.先確認螺絲絲牙類型和鎖附材質.確定大致所需扭力範圍. 2.調整電批扭力後,鎖附1pcs產品,確認如下項目,無異常後,再確 認10pcs產品,確保穩定性後,可定義作業扭力.
確認方式 目視
手動
確認結果 產品未鎖附到位,存在間隙或鬆動 產品鎖附後彎曲變形,開裂,破損不良 產品平面 螺絲頭滑牙,斷裂不良 取出螺絲後螺絲柱開裂,破損不良 螺絲仍可以輕鬆擰動 使用螺絲起子擰緊螺絲 螺絲絲牙滑牙,可無限制擰動
1.手握方式
鎖螺絲持握方式
調整旋轉方向持握方式
2.鎖附方式
左手取螺絲,右 手持握電批
將螺絲裝到有磁性 的電批頭上
垂直將螺絲對準螺絲 孔,按壓啟動開關,將 螺絲鎖入螺絲孔中. .
五.電批扭力的定義:
1.首先要認識螺絲的類型.
螺絲規格表
2.常見螺絲對相應鎖附材質的扭力範圍
絲牙類型 螺絲規格(直徑*長度) M2*3 M2.5*4 M2.5*6 M3*4 M3*5 M3*6 M3*8 M4*3 M4*4 M4*6 M2*3 M2.5*4 M2.5*6 M3*4 M3*5 M3*6 M3*8 M4*3 M4*4 M4*6 鎖附材質 扭力範圍kgf.cm 0.6-1.5 0.8-2.0 1.2-3.0 2.0-3.5 2.5-4.0 2.8-4.5 3.0-5.0 2.0-3.5 2.5-4.0 3.0-5.0 0.8-2.0 1.2-3.0 1.8-3.5 2.2-4.0 2.5-4.5 2.8-5.0 3.0-6.5 2.5-4.5 2.8-5.0 3.0-6.5
