电批使用操作规范
电批使用规范
精品资料
第五节 电批嘴的选用(xuǎnyòng)
十字批头的选用应适合螺钉十字槽的形状，合适的批头可防止大力矩下螺钉十字槽的机械损伤 ，同时也可保证在大力矩情况下得到合适的预紧力。选用的理想(lǐxiǎng)状态就是当批头的十字 头插入螺钉十字槽时，在深度上基本上能插到槽底，在宽度上能够插满十字槽，并得到较好的 吻合。这样就可保证紧固时，螺钉十字槽受载面积较大，防止大扭矩损坏十字槽。所以在选用 批头时要特别注意批头的大小及形状。可以说在螺钉紧固时，十字头与十字槽的配合的重要性 不亚于紧固件扭矩的选择：
选用电批 慢速电批(奇力速8800LB W40) 慢速电批(奇力速8800LB W60) 慢速电批（好握速CL-7000）
电批适用扭力范围 1.0kg.cm~8.0kg.cm 8.0kg.cm~32.0kg.cm 3.0kg.cm~25.0kg.cm
电批转速
530 r/min 750~500r/min
精品资料
测试座 固定钮
第二节 电批的调校
2. 电批的调校频次(pín cì)：
每天新开拉时一次
产品(chǎnpǐn)变换,转拉时
制程工艺变更时
3. 电批的调校标准：
每个工位的电批扭力要求参照该工位的作业标准书
精品资料
第一节 电批的调校
. 电批的调校步骤(bùzhòu)：
取下电批,将批头卸下,根据(gēnjù)电批的不同规格选 用相应的中心轴和缓冲弹簧组合成接头；
按RESET（重置）按钮显示“O",将电批的开 关换到“FOR"并启动电批将弹簧打紧直至电 批自动停止转零旋钮显示动,此时显示的数值即
为该电批的当前输出扭力；
精品资料
扭力测试仪
第二节 电批的调校

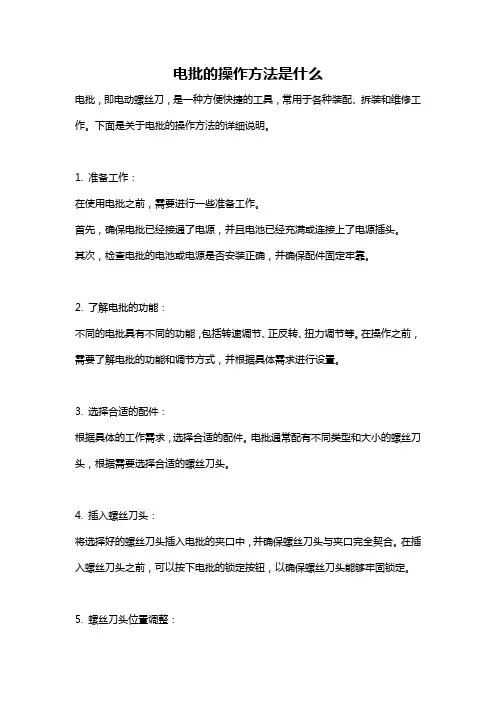

电批的操作方法是什么
电批的操作方法是什么电批，即电动螺丝刀，是一种方便快捷的工具，常用于各种装配、拆装和维修工作。
下面是关于电批的操作方法的详细说明。
1. 准备工作：在使用电批之前，需要进行一些准备工作。
首先，确保电批已经接通了电源，并且电池已经充满或连接上了电源插头。
其次，检查电批的电池或电源是否安装正确，并确保配件固定牢靠。
2. 了解电批的功能：不同的电批具有不同的功能，包括转速调节、正反转、扭力调节等。
在操作之前，需要了解电批的功能和调节方式，并根据具体需求进行设置。
3. 选择合适的配件：根据具体的工作需求，选择合适的配件。
电批通常配有不同类型和大小的螺丝刀头，根据需要选择合适的螺丝刀头。
4. 插入螺丝刀头：将选择好的螺丝刀头插入电批的夹口中，并确保螺丝刀头与夹口完全契合。
在插入螺丝刀头之前，可以按下电批的锁定按钮，以确保螺丝刀头能够牢固锁定。
5. 螺丝刀头位置调整：根据工作需要，调整螺丝刀头的位置。
通常情况下，螺丝刀头可以进行角度或深度调整，以适应不同的工作环境和操作要求。
6. 启动电批：轻轻按下电批的启动按钮，使电批开始运转。
在启动之前，要确保周围的工作区域没有障碍物，并保持手部以及其他人员远离转动部件。
7. 螺丝旋转：将插入螺丝刀头的电批对准螺丝孔，并轻轻旋转电批，使螺丝在转动的同时，逐渐进入螺丝孔中。
8. 施加适当的力量：在旋转螺丝的同时，适当施加力量。
过大的力量可能会导致螺丝滑脱或损坏，过小的力量可能无法达到紧固效果。
9. 调整电批转速：根据工作需求，调整电批的转速。
例如，装配工作通常需要较高的转速，而拆装工作可能需要较低的转速。
调整转速可以根据电批上的转速调节钮或开关进行。
10. 正反转切换：根据需要，切换电批的正反转。
通常情况下，顺时针方向为正转，逆时针方向为反转。
正反转的切换通常通过电批上的按钮或开关完成。
11. 扭力调节：对于需要精确拧紧螺丝的工作，可以根据需要调节电批的扭力。
扭力调节旋钮通常位于电批的末端部分，通过旋转该旋钮，可以调整电批施加的扭力大小。
11电批操作规程
编制人/日期
版 本 号
A/0
审核人/日期
受控状态
受控
批准人/日期
生效日期
2020-10-20
编 制 部 门
文控
颁发部门
综合部
分发范 围
☑总经办 □综合部 ☑生产部 ☑质量部 □研发部□销售部
修 订 记 录
版次
修订摘要
制订/修订人
制订/修订时间
A/0
首次发行
2020-10-20
1.目的
为了帮助员工安全、有效的使用电批进行生产作业，规范员工的操作步骤，增强员工对工具的保养及维护意识。
2.适用范围
车间所有电批的责电批扭力的标准制定。
3.2生产部严格在操作规程负责实施。
3.3质量部负责人负责监督电批使用是否达到要求。
4.扭力标准要求
4.1电批扭力要求：本公司依据所使用的螺丝不同，同时考虑螺丝、螺丝孔、螺丝柱及对产品的保护，对每种螺丝位置规定了相应的扭力。
6.2更换起子头时，应将电批插头拔出，切断电源。
6.3使用过程中电批不能丢或撞击。
6.4电批工具在作运转中，严禁切换正反开关，改变运转方向。
7..维护和保养：
7.1每天完成作业后要清洁起子头上的螺丝屑及脏污，延长电批寿命。
7.2禁止在有可燃性气体环境中使用。
7.3电批工作时摇晃大的必须停止使用,以免更深度地损坏电批
3）退螺丝：手按开关压版式，按扣扳机拉向自己的方向，起子头对准螺丝头后，螺丝对准螺丝孔稍下压，便可退出螺丝。
备注：退出螺丝扭力与锁紧螺丝扭力是一样的。
6.注意事项
6.1在插电源插座前，应使电批电源适配器开关置于‘OFF’位置，且注意电源电压是否符合该电批使用，当电批不使用或断电时将电批插头拔出，切断电源。
电批(电动螺丝刀)使用操作规范 精品
1.0目的规范电批使用方法，确保和提高产品质量、满足客户需求。
2.0范围：本规范适用于本公司生产部电批管理，各种产品螺纹连接装配的使用操作，以及作为制作工艺文件、现场工艺控制、生产螺纹连接工具配备的依据，同时，也可以作为检验产品连接可靠性实验的参考。
3.0职责：作业员负责，生产组长、生产线PE、IPQC及工艺人员监督。
4.0说明：4.1力矩在螺纹连接中,为达到一定预紧力而通过装配工具，施加在螺纹紧固件上的力度.表示相同意思的称谓有: 扭矩、扭力。
4.2力矩国际单位为“牛顿·米”（N·m）,工程单位为“千克力·米”（kgf.cm）,换算关系:98N.m=10kgf.cm(我司生产中一般以kgf.cm为单位)。
4.3电批：常用和称谓有电批、电动起子、电动螺钉旋具等。
4.4电批批头：安装于电批上，常用称谓有起子头、电批咀等。
4.5批头根据其头部形状不同：有十字批头、一字批头、六角批头、套筒批头、六角花型批头等。
5.0正文：5.1 本规范目的在于从装配角度去控制螺纹连接的可靠和防锈，装配可靠性的控制在于保证足够的预紧力，下面就影响螺纹连接可靠的装配要素及各要素的控制方法加以详细说明。
5.1.1紧固力矩是影响螺纹连接可靠性最主要因素，选择适当的紧固力矩是保证预紧力和防止螺纹紧固件机械损伤的关键。
5.1.2紧固件扭力大小的确定主要由以下因素制约：螺纹紧固件公称直经是影响紧固力矩最主要的因素，要在其他条件相同的性况下，公称直经越大，所需紧固力矩也越大。
5.1.3螺纹紧固件与连接件之间结合面的润滑程度和粗糙度紧固扭矩主要同三部份组成，50%用来克服螺纹紧固件和螺纹连接件结合面之间的摩擦力矩；40%用来克服螺纹副之间的摩擦力矩，其余10%用来克服螺纹副之间的反拧力矩。
5.1.4可见结合面之间的粗糙度和润滑程度也直接影响紧固力矩的大小，保证足够的预紧力，对粗糙结合面的连接，应使用较大紧固力矩；而对于光滑结合面，就可使用较小紧固力矩。
电批操作规程
1、适用范围：本规范适用于本公司生产部电批管理，各种产品螺纹连接装配的使用操作，以及作为制作工艺文件、 现场工艺控制、生产螺纹连接工具配备的依据，同时，也可以作为检验产品连接可靠性实验的参考。
2、 人员职责：1) 设备操作者负责对设备进行日常点检与保养，生产组长、PQC 及工艺人员监督。
2) 机修负责设备维修与保养。
3、 说明：1) 力矩在螺纹连接中,为达到一定预紧力而通过装配工具，施加在螺纹紧固件上的力度.表示相同意思的称谓有: 扭矩、扭力。
2) 力矩国际单位为“牛顿·米”（N ·m ）,工程单位为“千克力·米”（kgf.cm ）,换算关系:98N.m=10kgf.cm(我司生产中一般以“牛顿·米”（N ·m ）为单位) 。
3) 电批：常用和称谓有电批、电动起子、电动螺钉旋具等。
4) 电批批头：安装于电批上，常用称谓有起子头、电批咀等。
5) 批头根据其头部形状不同：有十字批头、一字批头、六角批头、套筒批头、六角花型批头等。
4、 管理内容与要求：1) 操作步骤a) 将电批接入专用的电压电源，悬挂于要作业工位的电批挂钩上。
b) 电批嘴安装方法：用手直接推上电批嘴上端的紧固环,将批头的两个按定位槽，相对应插装进电批的定位孔内。
c) 根据螺钉的规格，选择相符的电批嘴安装于电批上。
d) 螺钉紧固调试试验,将螺钉用电批紧固于要安装的部件内，按照螺钉的规格及要求，由技术负责人用扭力计对螺钉的扭力进行调试为，所要求的力矩。
2) 注意事项a) 电批的扭力调试必须按照《作业指导书》的要求进行，必须使用专用校验设备。
b) 电批的扭力出现有变动或不准确时，要马上停止作业，立即通知组长或技术负责人对电批调试或维修。
5、 操作安全要求紧固或拆卸的正反开关螺钉扭力调试螺母左转为扭力小，右转为扭力大电批电源启动开关2)检查电源线有无破皮，各开关是否良好。
3)有悬挂的电批要检查电批悬挂是否正确，有无松动。
电批使用操作规程
引言概述:电批是一种常见的电动工具，广泛应用于装配线、维修、家庭修理等领域。
本文将介绍电批的使用操作规程，以帮助人们正确、安全地操作电批，提高工作效率，降低事故风险。
正文内容:一、电批的基本结构和工作原理1.电批的基本结构包括电机、减速器、换向器和外壳等部分。
2.电批的工作原理是将电能转化为机械能，通过电机的旋转驱动批头进行螺纹刀具的旋转。
二、电批的安全操作规程1.穿戴个人防护装备，包括护目镜、耳塞和手套等，确保安全。
2.检查电批是否正常工作，包括插头、开关、电源等部分，确保操作安全。
3.遵守电批的使用限制，如电批的额定电压、扭矩等参数，不超过其额定范围。
4.避免电批长时间连续工作，应适时停机进行休息，防止过热。
5.使用电批时，要确保工作场所的安全，清除杂物，防止发生意外。
三、电批的操作技巧和注意事项1.握住电批的手柄，保持良好的握持姿势，确保对批头施加正确的力。
2.使用正确的螺纹刀具，并正确安装到电批的批头上，以确保工作的有效性和安全性。
3.扭矩调节要适当，既不能过紧导致损坏工件，也不能过松导致松动。
4.注意工件的固定，避免在工作过程中产生旋转或滑动。
5.避免电批过度使用，以免造成电机过热、烧坏等故障。
四、电批的日常维护和保养1.定期清洁电批的外壳，避免进入灰尘和杂物，影响电批的正常运行。
2.检查电批的电源线和插头，确保连线良好，防止漏电或断电现象。
3.定期检查电批的螺丝松紧情况，特别是批头和电机连接处的螺丝。
4.对电批的批头和螺纹刀具进行定期润滑，以确保其顺畅运转。
5.定期检查电批的电机和减速器，如有异常应及时维修或更换。
五、电批的事故应急处理1.在工作中，如发现电批出现异常声响、异味或发热等情况，应立即停机检查，确保安全。
2.如发生电批停电或重大故障，应及时与维修人员联系，不可私自拆卸或修理。
3.如电批在使用过程中发生意外，应立即停止使用，及时处理伤者，报告相关部门。
总结:本文详细介绍了电批的使用操作规程，从电批的基本结构和工作原理开始，到安全操作、操作技巧、日常维护和应急处理等方面均有详细阐述。
电批操作规范
工程文件电批操作规范文件编号QW-GC-WI-000文件版本0/A 生效日期2012.05.01 共7页第1页9文件分发明细副本□总经理□副总□管理者代表□计划部□生产部□品质部□工程部□市场部□财务部□行政部□ISO推行办□研发部正本：文控中心副本编号：文件相关部门主管会审签字文件页数版本及修订登录表页次 1 2 3 4 5 6 修订日期修订页次起草/修订者审核核准者页版本页版本页版本页版本页版本页版本文件页数版本及修订登录表页次7 8 9 10 11 12 修订日期修订页次起草/修订者审核核准者页版本页版本页版本页版本页版本工程文件电批操作规范文件编号QW-GC-WI-000文件版本0/A 生效日期2012.05.01 共7页第2页9文件内容修订记录表修订日期修订内容备注备注：每次文件更改申请单均夹入文件内容修订记录表背页, 如：共7页第2页工程文件电批操作规范文件编号QW-GC-WI-000文件版本0/A 生效日期2012.05.01 共7页第3页91.目的：为规范生产员工操作和正确使用电批，防止因操作不当而引起的螺丝滑丝或松动不紧等现象，指导操作人员安全使用电批，特制定此规范。
2.范围：适用于信恳实业所有生产部、工程部和质量部所有产线上使用的电批.3.所需工具、量具工具：电批、电源供应器和电批头量具：扭力测试仪4.职责生产部：依据操作要求规范正确使用电批；品质部：电批送校验、电批日点检并记录、扭力校准和监督电批在线使用情况；治具房：电批的不良维修和记录相关维修详情；5.电批的校准：将扭力测试仪放于工作台上，接上电源，选择Kgf.cm单位档并调零（参照《扭力测试仪器操作维护指导书》进行），并将正常使用标签贴在所校电批上.6.电批适用范围：6.1电批头和螺钉的对应情况如下表一所示：1)十字电批头与螺丝对照表（单位：mm）:十字电批头类型批头规格描述对应螺丝直径NO.0Φ5*60*0# 1.4/1.7/2/2.3/2.5/2.6No.1 Φ4*40*2.5*1# 2/2.2/2.5Φ4*60*1# 2/2.2/2.5/2.9/3.0Φ5*60*1# 2/2.2/2.5/2.9/3.0Φ4*40*1# 2/2.2/2.5/2.9/3.0No.2 Φ4*40*2# 2.9/3.0/3.5/4/4.5/5Φ4*60*2# 2.9/3.0/3.5/4/4.5/5Φ5*40*2# 2.9/3.0/3.5/4/4.5/5Φ5*60*2# 2.9/3.0/3.5/4/4.5/5Φ5*80*2# 2.9/3.0/3.5/4/4.5/5工程文件电批操作规范文件编号QW-GC-WI-0009文件版本0/A 生效日期2012.05.01 共7页第4页2)一字电批头与螺丝对照表（单位：mm）:一字电批头批头规格描述对应螺丝直径a b3 0.45 Φ4*40*3# 24 0.6 Φ4*40*4# 2.2/2.6/3 Φ5*60*4# 2.2/2.6/35 0.6 Φ5*60*5# 3.53）其他套筒类则依据套筒与螺丝的配合一致性情况对应；6.2 电批的扭力值螺钉锁紧扭力参考表如附表二.表二螺钉锁紧扭力参考表螺纹工程尺寸拧入件材质及相应锁紧扭力矩（单位：Kgf.cm)螺丝孔为铝或铜螺丝孔为钢（低预警力）螺丝孔为钢（高预警力）M2.0 0.8~1.4 1.5~2.0 2.5~4.7M2.5 1.8~2.7 2.9~4.8 5.8~8M3 2.7~4.6 5.0~8.0 10.8~16.4M4 7.9~10.4 16.0~20.8 30M5 15.0~20.1 30 72用途用于一般零件的紧固用于有振动、较重零件的紧固注意：由于不易控制并破坏螺纹，塑胶制品螺丝和自攻螺钉部建议使用电批，使用前需试验一批后再做决定可否使用。
电批使用操作规程
文件編号：DG-QA-0151.目的规范电批使用方法，确保提高产品质量。
2.适用范围适用于公司3.电批扭力调整标准3.1 电批扭力要求，根据所使用的螺丝长度大小和工艺要求不同，对每款螺丝根据其工艺要求设定电批扭力。
3.2产品开始生产组装时螺丝批扭力设定根据产品组装作业指导参数设定。
4.电批使用保管要求4.1使用大电批时将电批悬挂在有轨道可滑动的平衡器上，以便在打螺丝时轻松快捷。
4.2大电批工作使用结束后必须把电批收回摆放在固定的工具架上。
4.3小电批工作使用结束后必须把小电批放置在产线固定的电批座上。
5.电批作业操作方法5.1按钮开关电批操作方式：右手虎口与顺/逆开关在同一直线上，用右手手指控制开关，按下启动开关电批开始工作运转，此状态根据批头的型号可以拆装各种类型的螺钉。
5.2下压式自动开关操作方式：选择顺/逆开关启动电批批头对准十字螺丝口电批轻微向下压电批开始工作运转，此状态根据批头的型号可以拆装各种类型的螺钉。
5.3更换批头操作：根据螺丝选择合适的批头，用手指将换嘴器压下把原有批头拔出，在更换所需要的批头。
6.螺丝锁紧与拆卸操作要求6.1锁螺丝：顺/逆开关向下拨动、右手握电批把批头对准螺丝十字头部轻微向下压，右手食指扣动电批启动开关电批开始锁螺丝工作，当螺丝锁到位是时电批自动停止转动为止，锁螺丝作业完成。
6.2拆螺丝：顺/逆开关向上拨动、右手握电批把批头对准螺丝十字头部轻微向下压，右手食指扣动电批启动开关电批开始拆螺丝工作，到螺丝旋出为止，拆螺丝作业完成。
7.注意事项7.1使用电批时批头与工件必须成90°角，以免螺丝头部十字槽打滑造成螺丝不良和螺丝锁不到位歪斜达不到质量要求。
7.2批头磨损需及时更换。
7.3离开工作岗位电批必须按保管要求归位放好。
文件編号：DG-QA-015 8.电批扭力参考表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
20160101
5.4操作方法操作方法是影响连接质量的“软参数”，这些参数包括：
A、电批转速选择B、物料拿取方法C、工具使用方法
5.4.1安装方式是批头与电批的接口形式，有卡接式和插接式
卡接式插接式
5.4.2如下图所示，对十字头而言P越小，表示顶部十字越尖；反之则越大：对于批头而言，常用批头型号有：00号、0号、1号、2号。
编制
卢建冬
审核
页码
4/5
深圳市台智伟业电子有限公司
文件编号
TZ-WI-M-1
版 本
A/0
文件名称
电批使用操作规范
生效日期
20160101
9.0注意事项：
9.1根据螺钉和螺纹连接材料的不同，选择电批和力矩，应首先依照《作业指导书》执行。
9.2 紧固操作时，操作人员必须使用正确的紧固方式进行作业，不允许私自拆卸、调节力矩、调换电批咀等，当发现故障时，报于组长，由组长送交维修人员维修。
5.3电批力矩范围电批的选择要注意其力矩范围，为确保其精确地控制力矩，一般电批的力矩要满足以下关系
A.所需力矩<电批最大力矩<3倍所需力矩。
B.电批最小力矩<0.8倍所需力矩。
例如：紧固螺钉需2N.M的力矩，则选用力矩介于1.5~6N.M之间的电批，如选用最大值为20N.M的电批就很难精确控制。
型号
7.0检验方法：
7.1螺纹紧固程度(力矩检验)：螺钉采用弹垫时，螺钉紧固以弹垫切口被压平为准。弹垫下应有平垫，禁止螺钉下直接垫弹垫紧固。
7.2螺钉紧固程度也可以通过检验螺纹连接松脱力矩、紧固或者其他方法进行检验。
7.2.1对于盘头、平头螺钉，螺母等，可以使用力矩可调手批，用松脱力矩或紧固力矩来检验连接的紧固程度是否满足要求。
页码
1/5
深圳市台智伟业电子有限公司
文件编号
TZ-WI-M-1
版 本
A/0
文件名称
电批使用操作规范
生效日期
20160101
5.2螺纹紧固件头部形状公司常用的螺纹连接主要是螺钉连接。在进行紧固装配选用工具时，应注意以下区别：
①不同头部形状使用不同工具。
②紧固件直经不同使用的工具型号大小也不同。
③按不同标准要求生产的紧固件使用的工具也有差别。
5.2.1头部形状根据所需的紧固件工具不同可分为：
①六角头--六角套筒、套筒批头、扳手等。
②内六角--六角手批、六角批头等。
③带十字槽--十字批或十字批头，十字槽使用最为普遍，下面将详细介绍。
④带一字槽--一字批，对于一字槽，一般不会使用电批紧固，以免损坏一字槽。因我司对一字批头很少使用,此种工具不利于机械化作业，所以本规范不加以详细说明。
说明：批头与电批接口大小，常用的有4mm、5mm、6mm和8mm。我司常用的批头为5mm卡接式，其代码为D76。
说明：1、如果因为排拉等原因，同一电批需要紧固大小不同的螺钉，可以选用不同螺钉力矩范围相重叠区域，对于螺纹连接件表面较光滑的连接，力矩可以选择较小值（紧固力矩和松动力矩都适用）；对于加弹簧垫圈的螺钉，力矩可以选取较小值（只对紧固力矩）。如果不同螺钉力矩相差较大，则应配备多把电批。
力矩范围
可配合批头
CL-3000
0.5~1.5kgf.cm
卡拉式
CL-4000
1~5kgf.cm
卡拉式
CL-6000
2.5~10kgf.cm
卡拉式
CL-6500
2.5~15.5kgf.cm
卡拉式
编制
卢建冬
审核
页码
2/5
深圳市台智伟业电子有限公司
文件编号
TZ-WI-M-1
版 本
A/0
文件名称
电批使用操作规范
3/5
深圳市台智伟业电子有限公司
文件编号
TZ-WI-M-1
版 本
A/0
文件名称
电批使用操作规范
生效日期
20160101
5.5电批转速选择
对于公司常用的电批,由于其有“正转”各“反转”两挡，为减少对螺钉十字槽与电批的破坏，严禁在电批转动过程切换对于特别重要的螺纹连接，如果所需扭矩较大，则必须使用手批进行紧固。
5.2.2十字槽公司最常用的紧固件头部形状，螺钉十字槽通用有Z型和H型两种，而常用的是H型：H型在紧固时需要附加一定的轴向力。
5.2.3.1螺钉十字槽的形状、深度直接决定了十字批和十字批头的选用，而十字槽 的形状和深度不仅会因螺钉大小不同而不同，还和十字槽头部形状有关。
5.2.3.2紧固工具十字头的应选用适合螺钉十字槽的形状，合适的工具是防止大力矩情况下螺钉十字槽的机械损伤，同时，也是保证大力矩情况下，得到合适的预紧力。
6.0使用方法：
6.1根据螺钉和螺纹连接材料的不同，应依照《作业指导书》或附表选取电批种类、批嘴型号、电批力矩。
6.2检查所配用的电批电源的电源线是否损伤、烫伤、裸露芯线等，以免造成人员触电事故。
6.3检查电批通断开关是否接触良好，如果接触不良需经过维修或更换后再使用。
6.4使用电批紧固螺钉时,要采用正确的紧固方式:
5.1.1紧固力矩是影响螺纹连接可靠性最主要因素，选择适当的紧固力矩是保证预紧力和防止螺纹紧固件机械损伤的关键。
5.1.2紧固件扭力大小的确定主要由以下因素制约：螺纹紧固件公称直经是影响紧固力矩最主要的因素，要在其他条件相同的性况下，公称直经越大，所需紧固力矩也越大。
5.1.3螺纹紧固件与连接件之间结合面的润滑程度和粗糙度紧固扭矩主要同三部份组成，50%用来克服螺纹紧固件和螺纹连接件结合面之间的摩擦力矩；40%用来克服螺纹副之间的摩擦力矩，其余10%用来克服螺纹副之间的反拧力矩。
5.2.3.3选用的理想状态就是当电批十字头插入螺钉十字槽时，在深度上，基本上能插到槽底，在宽度上，能够插满十字槽，并得到较好的吻合，这样就可以保证紧固时，螺钉十字槽受载面积较大，防止大力矩损坏十字槽。
5.2.3.4所以在电批头选用中，一定要注意十字头与十字槽的大小。可以说，螺钉紧固时十字头与十字槽的配合的重要性并不亚于紧固力矩的选择。
3.0职责：
作业员负责，生产组长、生产线PE、IPQC及工艺人员监督。
4.0说明：
4.1力矩在螺纹连接中,为达到一定预紧力而通过装配工具，施加在螺纹紧固件上的力度.表示相同意思的称谓有: 扭矩、扭力。
4.2力矩国际单位为“牛顿·米”（N·m）,工程单位为“千克力·米”（kgf.cm）,换算关系:98N.m=10kgf.cm(我司生产中一般以kgf.cm为单位)。
4.3电批：常用和称谓有电批、电动起子、电动螺钉旋具等。
4.4电批批头：安装于电批上，常用称谓有起子头、电批咀等。
4.5批头根据其头部形状不同：有十字批头、一字批头、六角批头、套筒批头等。
5.0正文：
5.1 本规范目的在于从装配角度去控制螺纹连接的可靠和防锈，装配可靠性的控制在于保证足够的预紧力，下面就影响螺纹连接可靠的装配要素及各要素的控制方法加以详细说明。
深圳市台智伟业电子有限公司
文件编号
TZ-WI-M-1
版 本
A/0
文件名称
电批使用操作规范
生效日期
20160101
1.0目的
规范电批使用方法，确保和提高产品质量、满足客户需求。
2.0范围：
本规范适用于本公司生产部电批管理，各种产品螺纹连接装配的使用操作，以及作为制作工艺文件、现场工艺控制、生产螺纹连接工具配备的依据，同时，也可以作为检验产品连接可靠性实验的参考。
7.2.2但对于自攻螺钉，不允许使用松脱力矩来检验，检验方法可以使用紧固力矩，来验证自攻螺钉是否滑丝或是否已经紧固到底。
7.2.3对于SMA等射频插接头，同样不允许使用松脱力矩来检验紧固程度，可以通过指标测试来间接检验。
8.0管理规定：
8.1每把电批进行编号管理；
8.2每日开线根据作业内容，对电批力矩的检测是否符合要求，并填写《电批力矩记录表》，换线时需重新检测。
(1)螺钉与螺孔同轴，不允许螺钉歪斜放置在螺孔内即进行紧固操作。
(2)安装螺钉时，确认批头与螺钉十字槽相符，左右无晃动感。
(3)紧固螺钉时，批头与螺钉安装面垂直，如批头倾斜，螺钉十字槽很容易损坏。
(4)在批头旋转紧固时，就将电批压紧螺钉，即给螺钉适当的轴向力。
6.5成组螺钉的紧固方法：
安装成组螺钉的原则是交叉、对称、逐步地紧固。逐步紧固是先将所有螺钉拧入三分之一(预装在螺孔内)，然后，再紧固其余三分之二（逐步紧固是为了减少被紧固件的变形、应力。特别对散热元件、逐步紧固可使其底面充分与散热器接触，减少热阻）。
5.1.4可见结合面之间的粗糙度和润滑程度也直接影响紧固力矩的大小，保证足
够的预紧力，对粗糙结合面的连接，应使用较大紧固力矩；而对于光滑结合面，就可使用较小紧固力矩。
5.1.5在螺钉紧固过程中，由于各种原因造成螺钉十字槽或一字槽镀层被破坏或者被磨损，起毛刺，破损等机械损坏。常称为“螺丝头打花”
编制
审核ቤተ መጻሕፍቲ ባይዱ
2、在“选用工具”时,括号内型号为不推荐型号，但因后有打胶的原因，而且为“一般连接”的情况可采用。
3、“高紧密度连接”指螺纹连接需要密封、散热、屏蔽以及结构件有大电流通过等场合的连接。
4、对大螺钉、螺母等戴手指套拿取;如果戴手套操作，应保证手套干净、无残破，保证工装辅助螺钉的紧固。
编制
卢建冬
审核
页码
编制
卢建冬
审核
页码
5/5
